普通话测试室建造实施方案.doc

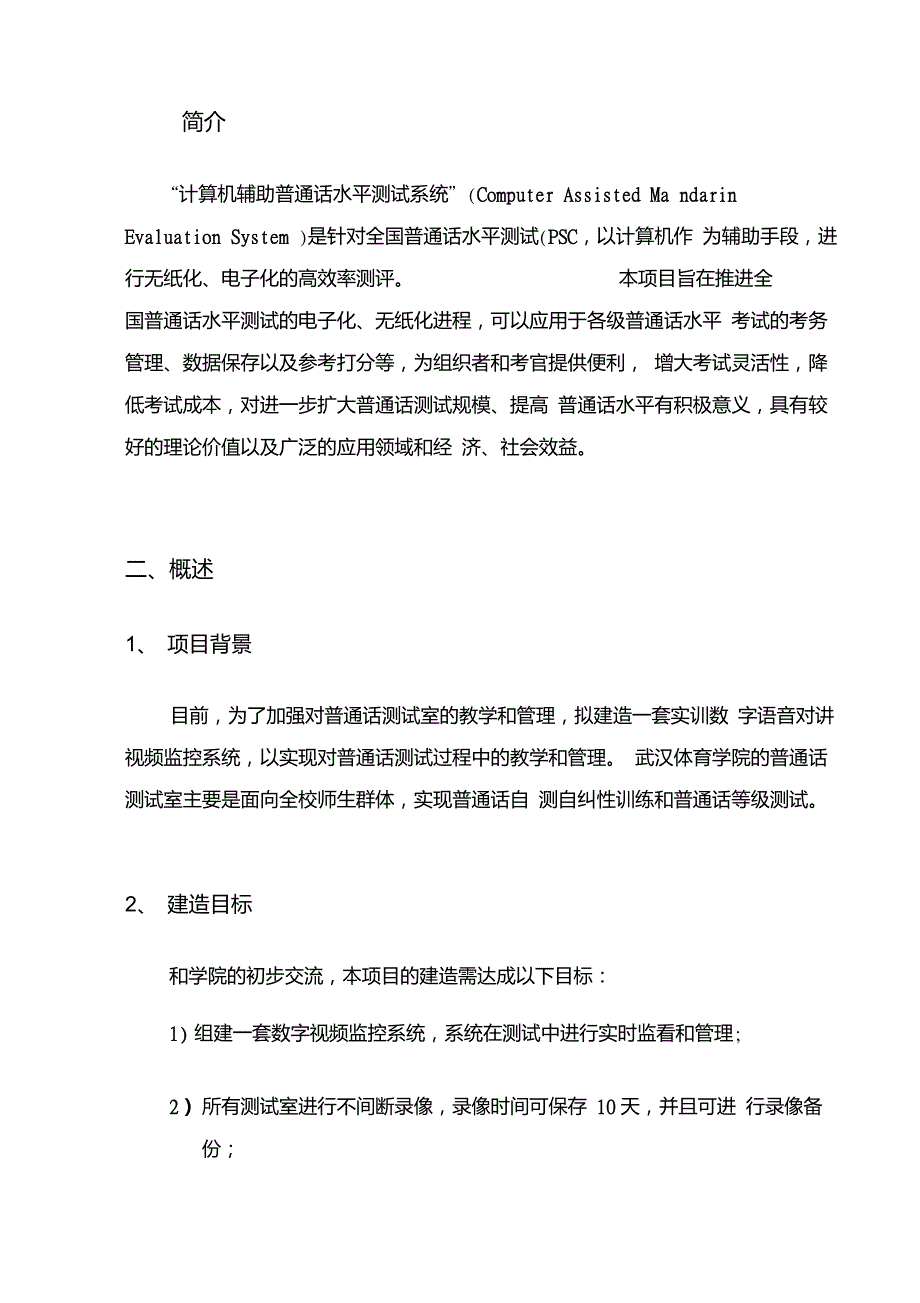

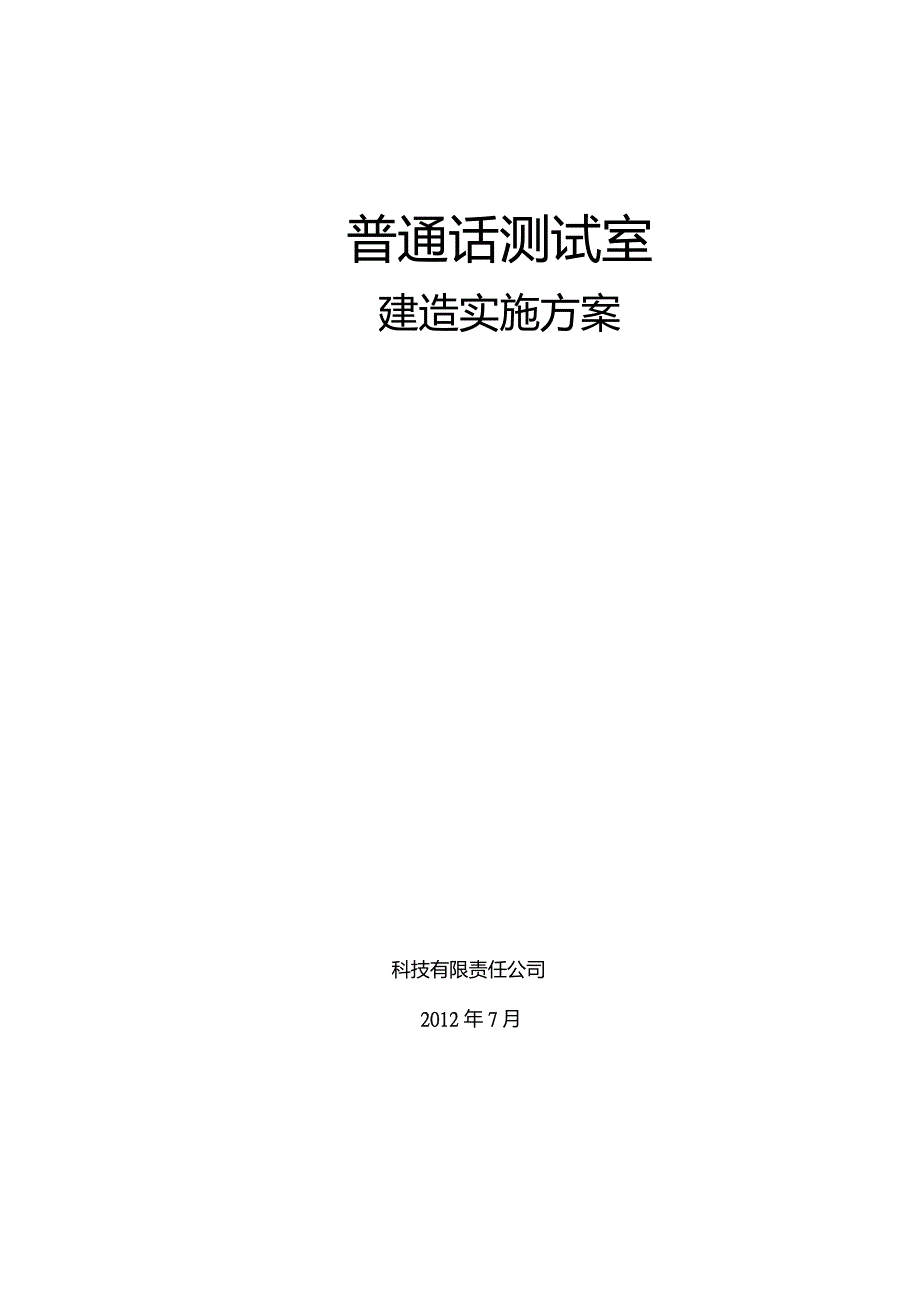

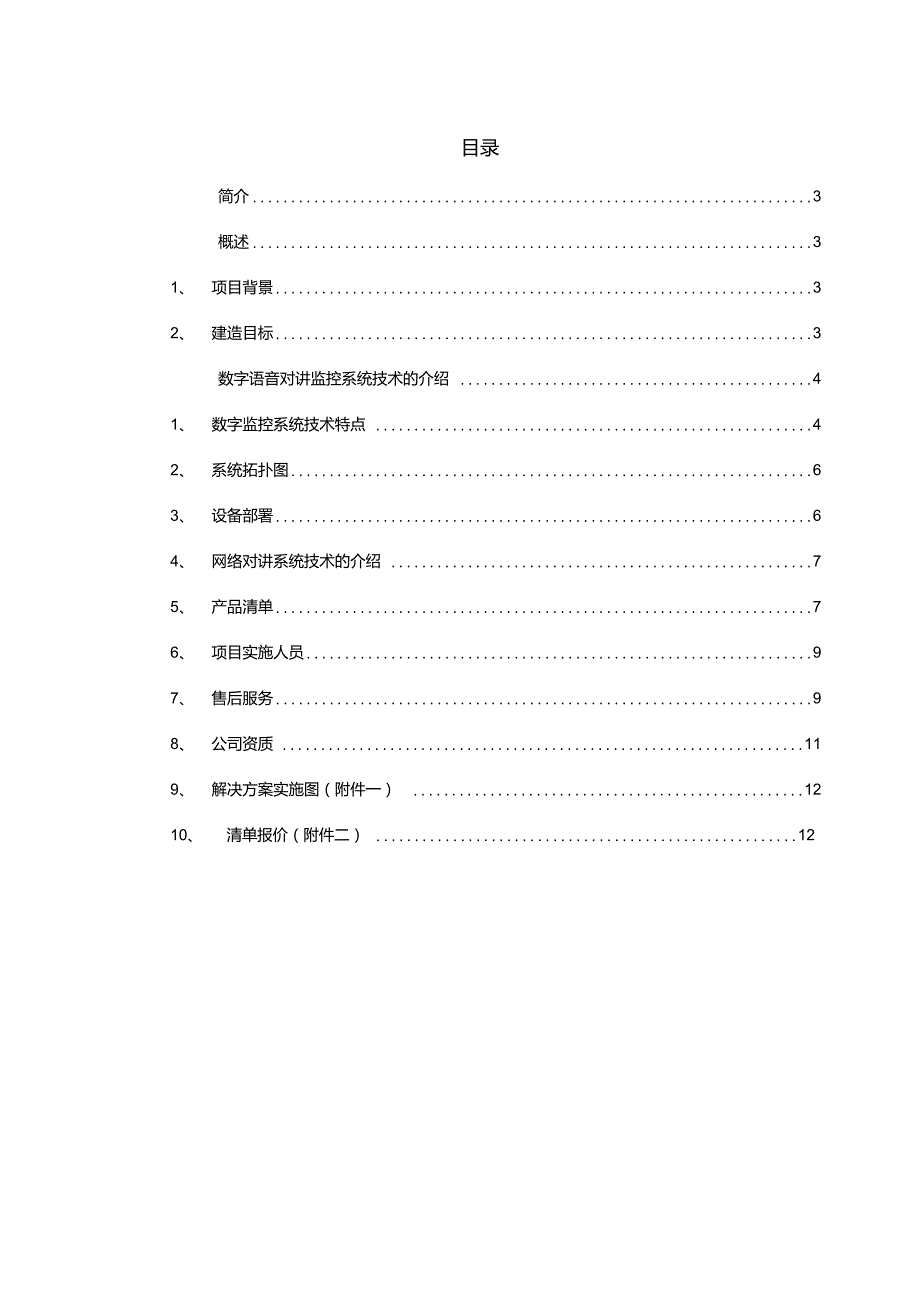

1、普通话测试室建造实施方案科技有限责任公司2012年7月目录简介3概述31、项目背景32、建造目标3数字语音对讲监控系统技术的介绍 41、数字监控系统技术特点 42、系统拓扑图63、设备部署64、网络对讲系统技术的介绍 75、产品清单76、项目实施人员97、售后服务98、公司资质119、解决方案实施图（附件一） 1210、清单报价（附件二） 122简介“计算机辅助普通话水平测试系统”(Computer Assisted Ma ndarinEvaluation System )是针对全国普通话水平测试(PSC，以计算机作 为辅助手段，进行无纸化、电子化的高效率测评。本项目旨在推进全国普通话水平测试

2、的电子化、无纸化进程，可以应用于各级普通话水平 考试的考务管理、数据保存以及参考打分等，为组织者和考官提供便利， 增大考试灵活性，降低考试成本，对进一步扩大普通话测试规模、提高 普通话水平有积极意义，具有较好的理论价值以及广泛的应用领域和经 济、社会效益。二、概述1、项目背景目前，为了加强对普通话测试室的教学和管理，拟建造一套实训数 字语音对讲视频监控系统，以实现对普通话测试过程中的教学和管理。 武汉体育学院的普通话测试室主要是面向全校师生群体，实现普通话自 测自纠性训练和普通话等级测试。2、建造目标和学院的初步交流，本项目的建造需达成以下目标：1) 组建一套数字视频监控系统，系统在测试中进行

3、实时监看和管理;2）所有测试室进行不间断录像，录像时间可保存 10天，并且可进 行录像备份；3）主考台与所有测试室之间和通过语音对讲系统进行管理；4）系统建成后可与校园网、in ternet网互联，且可将实训管理中 心资源共享；5）系统具有用户/权限管理功能，能够进行权限分配管理；6）系统应提供简单有好的中文操作界面，使用简单方便；7）系统应具备高度的性价比，经济适用。三、数字语音对讲监控系统技术的介绍1、数字监控系统技术特点数字视频监控技术为当前最新的监控技术，它基于TCP/IP通信网,集中了多媒体技术、数字图像处理及远程网络传输等最新技术，可以提 供清晰流畅的视频监控图像效果。相对传统的模

4、拟监控和DVF方式的监控，数字视频监控具备无可比拟的优势，主要体现在以下几个方面：1）网络化监控：通过IP网络真正做到任何时间、从任何地点、对 任何现场进行实时监控；可充分利于IP网络的优势，实现大规 模、大范围、全方位监控；2）网络化存储：系统可以实现本地、远程的录像存储及录像查询和回放；3）高可靠性、安全性：系统采用的网络摄像机具备极高的稳定性、可靠性，无需专人管理，利用构建无人值守的监控系统；4）优异的图像质量：系统采用先进的MPEG-4/H.264等视频编码算 法，可实现清晰流畅的图像效果，实时性好；5）操作管理简单：系统具备良好的用户界面，采用 C/S或B/S架 构，操作使用非常简单

5、6）业务功能强大：系统为用户提供了灵活的监控画面选择，电子 地图使用，对云台、变焦的行控制，预置位和镜头的轮巡，以及 实现图像抓拍、录像和录像回放、报警和报警联动功能；7）系统信息安全性高：充分利用防火墙/VPN加密、权限管理、 安全认证、实时时钟等技术，保证监控系统和录像资料不被越权 使用和破坏；8）有效利用带宽：监控视频流可随时调整，具备带宽自适应能力， 可充分利用通信网络，根据网络带宽视频流可自动调节，系统可 以在现有的任何网络中完成各种监控功能；9）设备的分级、分组管理：强大的分级、分组功能可将摄像机设 备根据监控地点和管理需要编成不同区域和工作组，区域可以分 级（分层）。每个工作组

6、可分配数个前端设备，同一个前端设备 可同时分配在不同的工作组中；10）用户的分级、分组管理：根据管理需要可将用户划分成不同级 别，最上层是超级管理员。不同级别的管理员被赋予不同的权限。 管理员可以创建用户，分配初始密码，也可以将用户划分为用户 组进行管理。系统将控制权限分为多个等级，可根据需要灵活地 分配给相应的用户和用户组；11）可扩展性：增加网络摄像机分监控中心非常简单，能够持持续 平滑升级和扩展，降低对系统的整体投资成本，和其他管理控制 兼容。2、系统拓扑图詩通话如宝训件理中心除系领导，宜理宦，游害專FlrternetIIJ f:苦实出点财垢册律机各实測点网搐孙徐机1IIM (iHS)S

7、s liit( umi 室3、设备部署在普通话测试管理中心部署1台设备电脑终端，在普通话测试室各 实训点部署网络半球摄像机，依托测试室大楼IP网络构建一个星型结构的数字化、网络化、智能化的网络监控系统。普通话测试管理中心配置 1台服务器对所有前端实训点进行统一管理。服务器通过视频管理软件可实现对所有前端的统一接入和管理，具有本地视频的解码输出，通过显示设备就可以观看实时监控图像。通过 硬盘压缩保存。4、网络对讲系统技术的介绍全数字型IP数字语音对讲系统，解决了传统对讲系统存在的稳定性差、语音效果不清晰、回音、杂音、啸叫等问题。该系统结构简单，组网方便只需将设备接入计算机网络即可构成功能强大的数

8、字化通讯系统，可实现计算机网络、视频监控可实现计算机网络、视频监控、公共广播等多网合一。以下是系统的几个特点：1. 音质清晰流畅，解决了传统对讲系统存在的稳定性差、语音效果 不清晰、回音、杂音、啸 叫等问题。不受易电磁波的干扰，几乎不占用 带宽。2. 不受传输距离限制，只要有网络联通的地方都可以实现对讲。3. 米用全数字音频处理技术，具有广播、监听、报警、录音等功能， 可轻松实现全双工通话、广播。4. 安装简捷,系统扩容简便，可随时增加终端设备.5.可与报警和视 频联网系统连通.5、产品清单序号名称品牌型号规格数量单位1.电脑（含考 试管理终 端）屏幕尺寸：19英寸CPU型号：英特尔 奔腾双核

9、G630 CPU频率：2700MHz 内存容 量：2GB DDR3 1333MHz硬盘容量：500GB 72014台2.硬盘监控专用硬盘。1000GB/7200RPM/32M/SATA2块3.网络摄像机H.264/MPEG-4/MJPEG三编码、4CIF 全实时、宽动态、逐行扫描、视频智能分析、2.811mm 可变镜头、PoE支持、支持 SD卡存储12台4.对讲主机网络IP对讲主机NLS-301台5.对讲分机网络IP对讲分机NLS-A3 , POE支持12套6.IP地址盒分配对讲IP地址1套7.监听音箱有源 调节方式旋钮 技术参数 供电方式电源：220V/50HZ 额定功率10W频率响应 50

10、Hz-20KHz扬声器单元4英寸+2 X 2.7英寸信 噪比75dB 灵敏度400mV1套8.带麦耳机是采用目前世界最先进之运放王，加上高保 真微音监听头，结合成为一个能与任何音频 输入之功放连接，能直接监听现场微细声 音。加以接驳任何一种带录音器材还可作现 场录音。本监听头能在 +40 C-20 C的气温 下长期工作。监听场合 10平方米内不会失 真。12个9.交换机16 个 10/100Base-TX以太网端口（PoE） ; 2个10/100/1000Base-T以太网端口和 2个复用的 100/1000Base-X SFP 端口3台10.网线非屏敝超五类4箱11.强电线6卷12.网络模块

11、单口面板13套13.强电模块三线面板26套14.服务器1台15.PVC20线管260米16.PVC100 线管30米6、项目实施人员项目实施人员组织架构名称姓名工作职能项目领导控制项目进度及人员安排项目经理负责构建系统架构；领导项目组成员现场管理负责现场工程的进度和质量现场实施负责设备安装调试用户培训负责客户端安装和使用培训7、售后服务由本公司提供设计及安装的系统工程，均能享受一流的售后服务。本公司承诺，所提供的货物全部为原装正品。本公司承诺对所有安装的系统设备自投入使用起两年内免费维护并且终身保养。1、设备保用期 在保修期内提供免费上门维修及技术支持服务。2、设备保修期 在验收合格后设备，外

12、购件的保修以厂家提供的为准。 验收合格后每三个月进行巡检。 在保修期外的产品，只收取成本费。 终身免费为用户提供升级服务。3、优惠供应零部件超过保修期后，按配套厂价提供备件及易损件。4、安装调试、培训、运输公司将设备送至需方指定地点后，即对最终使用户逐一进行安装调试，调试完毕进行后48小时无故障运行予以交付使用。5、其他服务承诺维修时间安排如果您的设备因自身原因发生故障，请拨打 027-87568705向售后 服务部或维修点报修在接到您的报修后，2小时内给您一个完整的答复，并立即安排维 修人员去维修。4小时内除排除用户所报修故障外，还必须为用户全面 检修设备，保证设备完好，并请用户验收签字盖章。4、咨询服务10如果您在使用过程中有任何疑问，欢迎您随时拨打我们的热线咨询电话：027-5、定期回访质量万里行活动和定期回访活动，使我们能随时了解设备使用状况 并请用户对产品及服务支持做出评价，以期更有针对性地完善本司的服 务。8公司资质营业执照ii税务登记证组织机构代码安防资质9、解决方案实施图（附件一）10、清单报价（附件二）12
