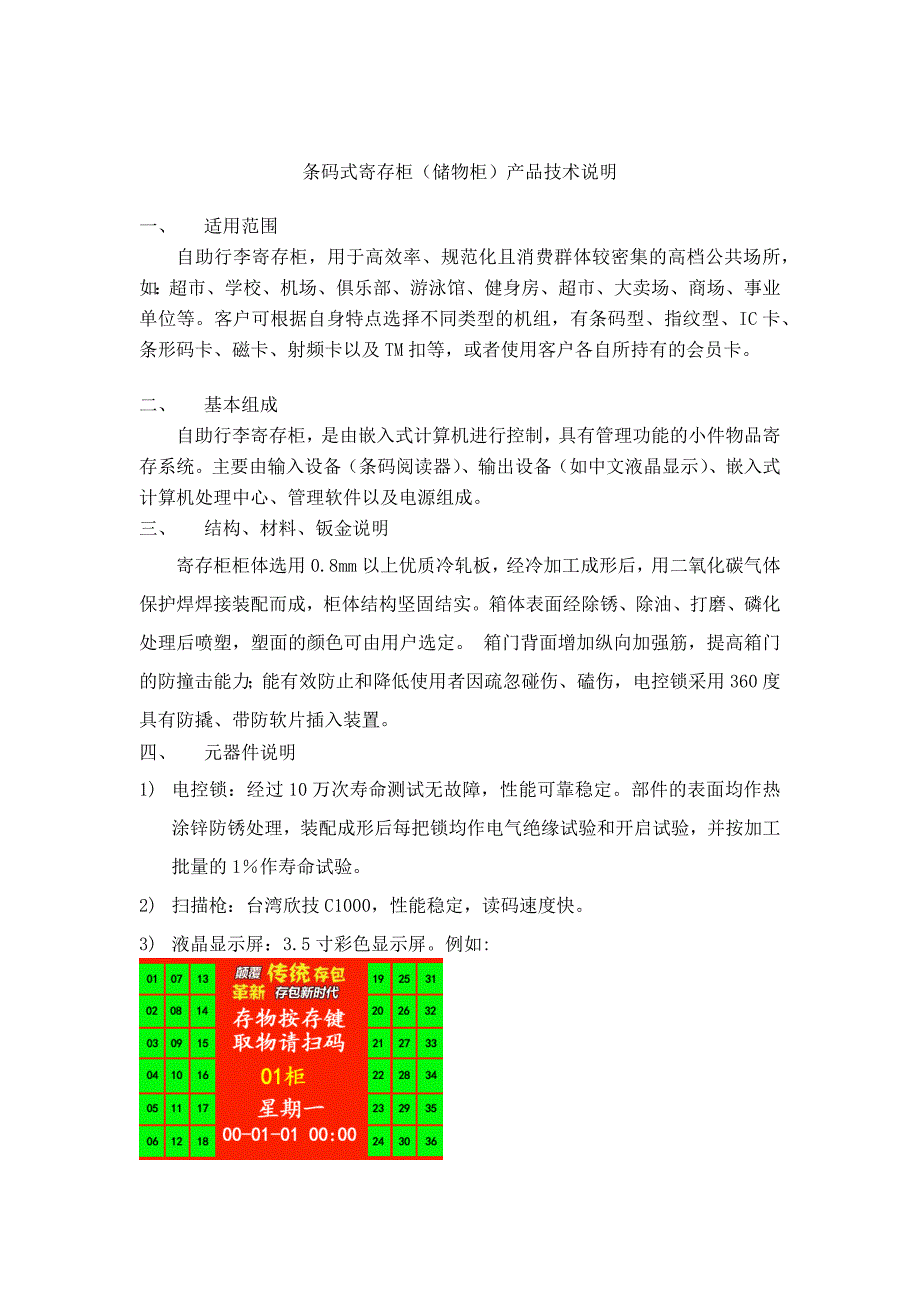

1、条码式寄存柜（储物柜）产品技术说明一、 适用范围自助行李寄存柜，用于高效率、规范化且消费群体较密集的高档公共场所，如：超市、学校、机场、俱乐部、游泳馆、健身房、超市、大卖场、商场、事业单位等。客户可根据自身特点选择不同类型的机组，有条码型、指纹型、IC卡、条形码卡、磁卡、射频卡以及TM扣等，或者使用客户各自所持有的会员卡。二、 基本组成自助行李寄存柜，是由嵌入式计算机进行控制，具有管理功能的小件物品寄存系统。主要由输入设备（条码阅读器）、输出设备（如中文液晶显示）、嵌入式计算机处理中心、管理软件以及电源组成。三、 结构、材料、钣金说明寄存柜柜体选用0.8mm以上优质冷轧板，经冷加工成形后，用二

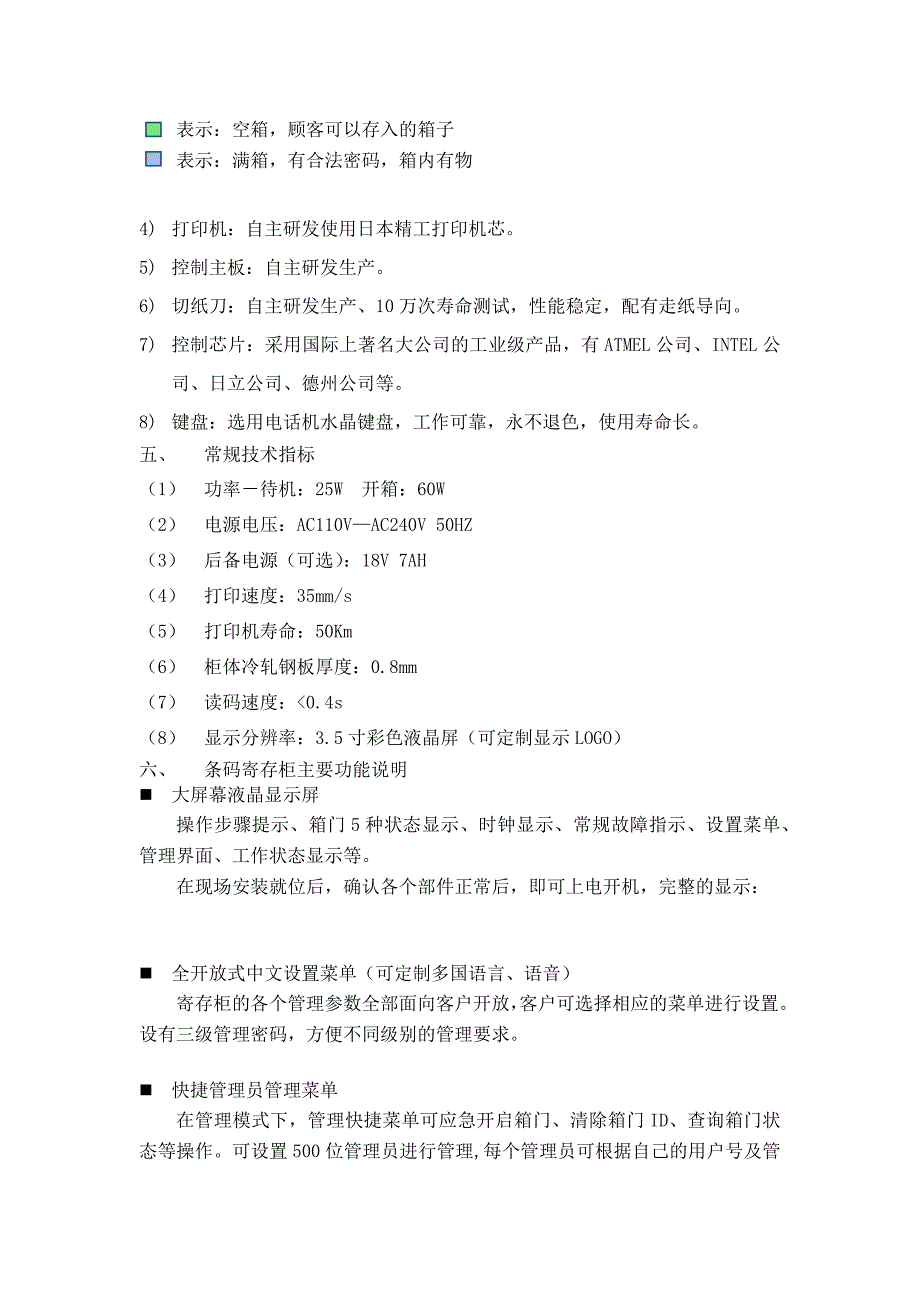

2、氧化碳气体保护焊焊接装配而成，柜体结构坚固结实。箱体表面经除锈、除油、打磨、磷化处理后喷塑，塑面的颜色可由用户选定。箱门背面增加纵向加强筋，提高箱门的防撞击能力；能有效防止和降低使用者因疏忽碰伤、磕伤，电控锁采用360度具有防撬、带防软片插入装置。四、 元器件说明1) 电控锁：经过10万次寿命测试无故障，性能可靠稳定。部件的表面均作热涂锌防锈处理，装配成形后每把锁均作电气绝缘试验和开启试验，并按加工批量的1作寿命试验。2) 扫描枪：台湾欣技C1000，性能稳定，读码速度快。3) 液晶显示屏：3.5寸彩色显示屏。例如:表示：空箱，顾客可以存入的箱子表示：满箱，有合法密码，箱内有物4) 打印机：自
3、主研发使用日本精工打印机芯。5) 控制主板：自主研发生产。6) 切纸刀：自主研发生产、10万次寿命测试，性能稳定，配有走纸导向。7) 控制芯片：采用国际上著名大公司的工业级产品，有ATMEL公司、INTEL公司、日立公司、德州公司等。8) 键盘：选用电话机水晶键盘，工作可靠，永不退色，使用寿命长。五、 常规技术指标（1） 功率待机：25W 开箱：60W（2） 电源电压：AC110VAC240V 50HZ（3） 后备电源（可选）：18V 7AH（4） 打印速度：35mm/s（5） 打印机寿命：50Km（6） 柜体冷轧钢板厚度：0.8mm（7） 读码速度：0.4s（8） 显示分辨率：3.5寸彩色液
4、晶屏（可定制显示LOGO）六、 条码寄存柜主要功能说明n 大屏幕液晶显示屏操作步骤提示、箱门5种状态显示、时钟显示、常规故障指示、设置菜单、管理界面、工作状态显示等。在现场安装就位后，确认各个部件正常后，即可上电开机，完整的显示：n 全开放式中文设置菜单（可定制多国语言、语音）寄存柜的各个管理参数全部面向客户开放，客户可选择相应的菜单进行设置。设有三级管理密码，方便不同级别的管理要求。n 快捷管理员管理菜单在管理模式下，管理快捷菜单可应急开启箱门、清除箱门ID、查询箱门状态等操作。可设置500位管理员进行管理,每个管理员可根据自己的用户号及管理密码进行管理操作而互不影响。管理功能如下1：开箱2

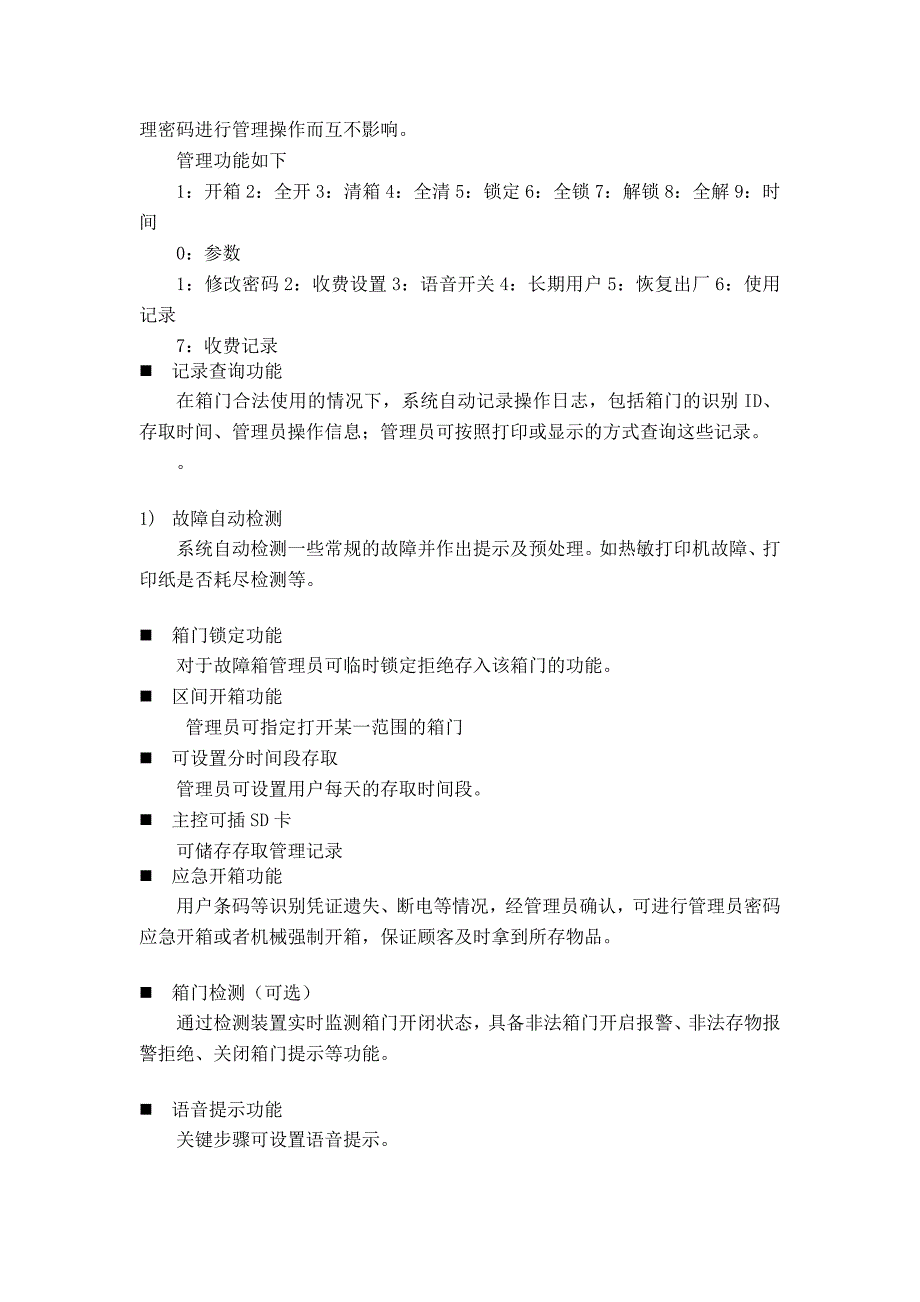

5、全开3：清箱4：全清5：锁定6：全锁7：解锁8：全解9：时间0：参数1：修改密码2：收费设置3：语音开关4：长期用户5：恢复出厂6：使用记录7：收费记录n 记录查询功能在箱门合法使用的情况下，系统自动记录操作日志，包括箱门的识别ID、存取时间、管理员操作信息；管理员可按照打印或显示的方式查询这些记录。1) 故障自动检测系统自动检测一些常规的故障并作出提示及预处理。如热敏打印机故障、打印纸是否耗尽检测等。n 箱门锁定功能对于故障箱管理员可临时锁定拒绝存入该箱门的功能。n 区间开箱功能 管理员可指定打开某一范围的箱门n 可设置分时间段存取管理员可设置用户每天的存取时间段。n 主控可插SD卡可储存
6、存取管理记录n 应急开箱功能用户条码等识别凭证遗失、断电等情况，经管理员确认，可进行管理员密码应急开箱或者机械强制开箱，保证顾客及时拿到所存物品。n 箱门检测（可选）通过检测装置实时监测箱门开闭状态，具备非法箱门开启报警、非法存物报警拒绝、关闭箱门提示等功能。n 语音提示功能关键步骤可设置语音提示。七、 条码寄存柜存取使用方法1) 存入物品：按“存”字键密码纸出口处取出条码小票自动开门（存物，关好箱门）2) 取出物品：条码小票的条码面靠向读码口自动开门（取物，关好箱门）实际操作如下：按“存”键-取条码纸-存物-关门读条码-取物-关门八、 条码寄存柜的性能特点介绍条码打印系列寄存柜是通过寄存柜系
7、统随机产生一组加密密码并通过高速热敏打印机打印该组密码的条码提供存取凭证的自助寄存柜。除了常规共有功能外，主要特点如下：1）识别凭证为打印出的条码小票。2）适用57mm宽度热敏筒纸，无需色带。3）方便快捷。无需在键盘上输入密码，只需按存键，取条码票，自动开箱，存好物品关箱门；取物只需将小票的条码面靠在条码阅读器口上刷读，自动开箱，取出物品，可以解决老年人眼花、操作不熟练、残疾人等因手工输入密码困难的用户。4）提高适用效率。与常规密码键入型寄存柜相同，因采用高速热敏打印、CCD条码自动扫描技术，大大速度按了存取速度，提高使用者的效率，避免存取物拥堵现象。5）提高了安全性。因条码为自动扫描输入，避免了密码被偷视的可能。同时采用了公司自主研发的安全校验加密机制，提高了系统的安全性。 6）人性化体现。自助存包柜系统自身产生随即条码，系统自身阅读辨认，符合人性化设计，提高了产品的档次。九、 系统稳定性对于客户来说，条码寄存柜的系统稳定性和配件耐用性是至关重要的。公司要本着“周密设计、精心制造、科学管理、优质服务、持续改进、不断增强客户满意”的质量方针，生产优质的产品，提供优质的服务。
