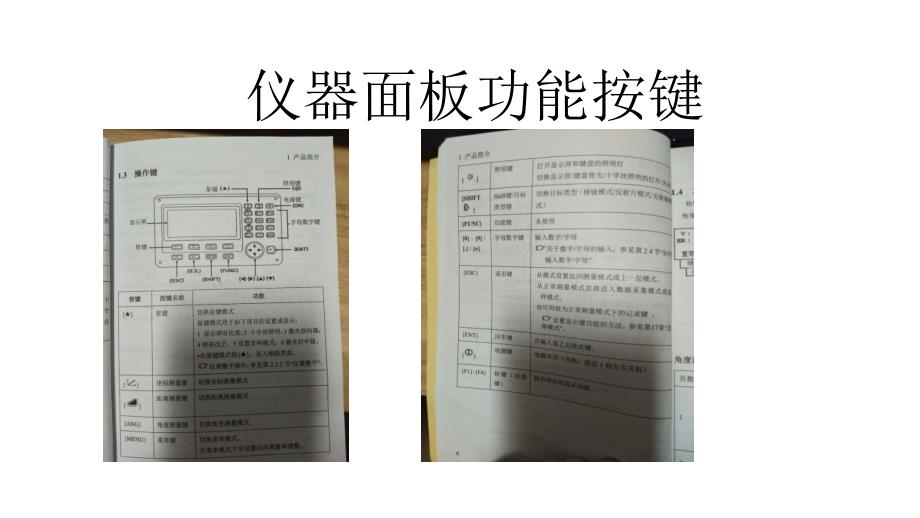

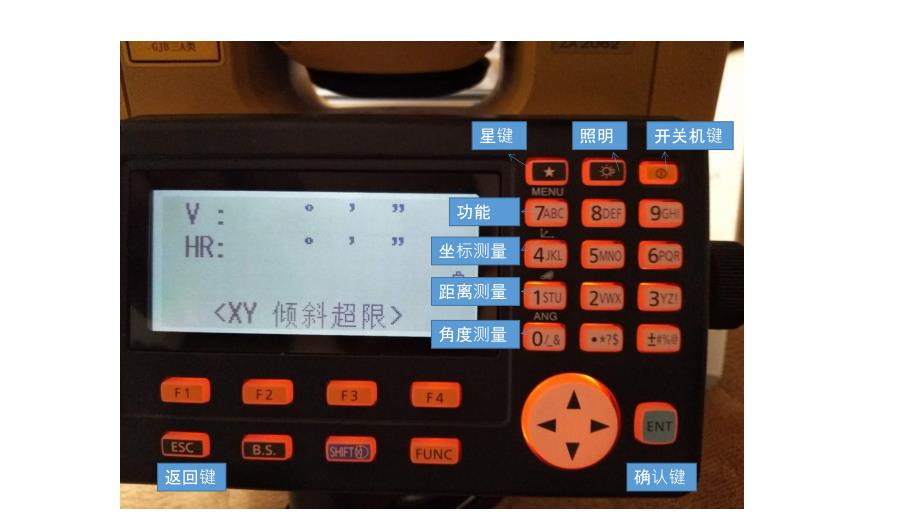

拓普康GTS-1002全站仪操作指引仪器面板功能按键星键照明开关机键功能坐标测量距离测量角度测量返回键确认键建立坐标系及放样操作指引1、按功能键选择放样功能2、在放样功能中此文件可跳过3、选择测站点既仪器所在点4、按坐标键准备输入坐标建立坐标系及放样操作指引5、按输入键选择坐标输入,完成后确认自动返回放样界面X轴坐标Y轴坐标高程6、在放样界面上选择后视既棱镜所在点7、按NE/AZ键准备坐标输入8、按输入键选择坐标输入完成后对准棱镜选择“是”后方交会法操作指引1、在放样界面选择第二页的新点2、在新点界面后方交会法3、此步骤可按跳过4、输入仪器高度后方交会法操作指引5、选择坐标准备输入6、按输入键输入坐标X/Y/Z7、设置棱镜高度然后对准棱镜按距离设置8、测量中自动跳转到第5步输入第二点后方交会法操作指引9、第二点测量完成后在选择网格因子界面选择计算测量结果,下一步选择计算,坐标。确定后完成注:后方交会法选择已知坐标点时,不得低于两个已知点,不超过7个已知点,点越多越准确。如不熟悉,请参考说明书P161第8.3.2 高程测量操作指引高程测量:1、建立坐标系(请参照放样模式)2、在输入坐标XYZ完成确认后输入仪器高度 3、
