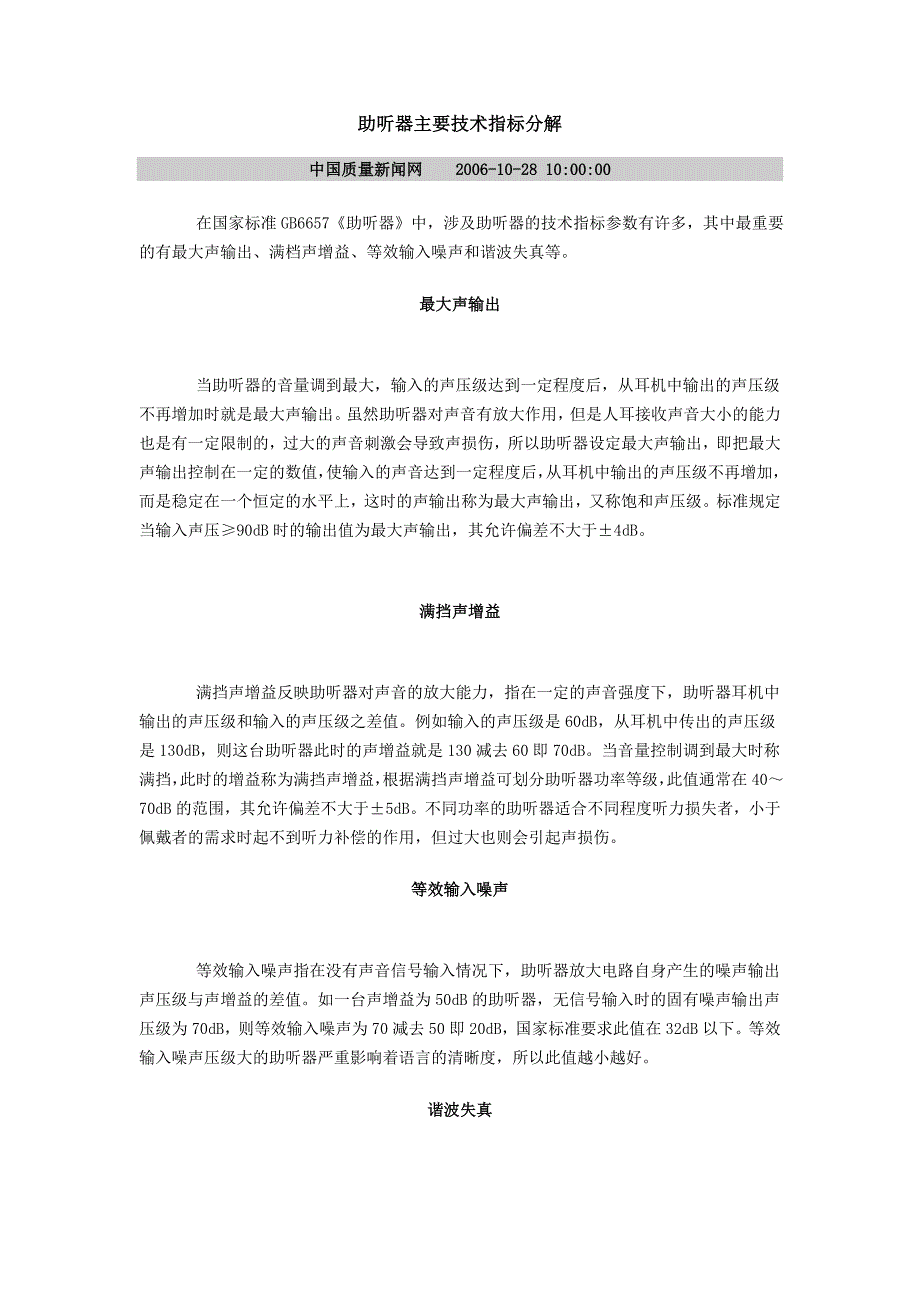

1、助听器主要技术指标分解中国质量新闻网2006-10-28 10:00:00 在国家标准GB6657助听器中，涉及助听器的技术指标参数有许多，其中最重要的有最大声输出、满档声增益、等效输入噪声和谐波失真等。最大声输出 当助听器的音量调到最大，输入的声压级达到一定程度后，从耳机中输出的声压级不再增加时就是最大声输出。虽然助听器对声音有放大作用，但是人耳接收声音大小的能力也是有一定限制的，过大的声音刺激会导致声损伤，所以助听器设定最大声输出，即把最大声输出控制在一定的数值，使输入的声音达到一定程度后，从耳机中输出的声压级不再增加，而是稳定在一个恒定的水平上，这时的声输出称为最大声输出，又称饱和声压级
2、标准规定当输入声压90dB时的输出值为最大声输出，其允许偏差不大于4dB。 满挡声增益 满挡声增益反映助听器对声音的放大能力，指在一定的声音强度下，助听器耳机中输出的声压级和输入的声压级之差值。例如输入的声压级是60dB，从耳机中传出的声压级是130dB，则这台助听器此时的声增益就是130减去60即70dB。当音量控制调到最大时称满挡，此时的增益称为满挡声增益，根据满挡声增益可划分助听器功率等级，此值通常在4070dB的范围，其允许偏差不大于5dB。不同功率的助听器适合不同程度听力损失者，小于佩戴者的需求时起不到听力补偿的作用，但过大也则会引起声损伤。 等效输入噪声 等效输入噪声指在没有声音

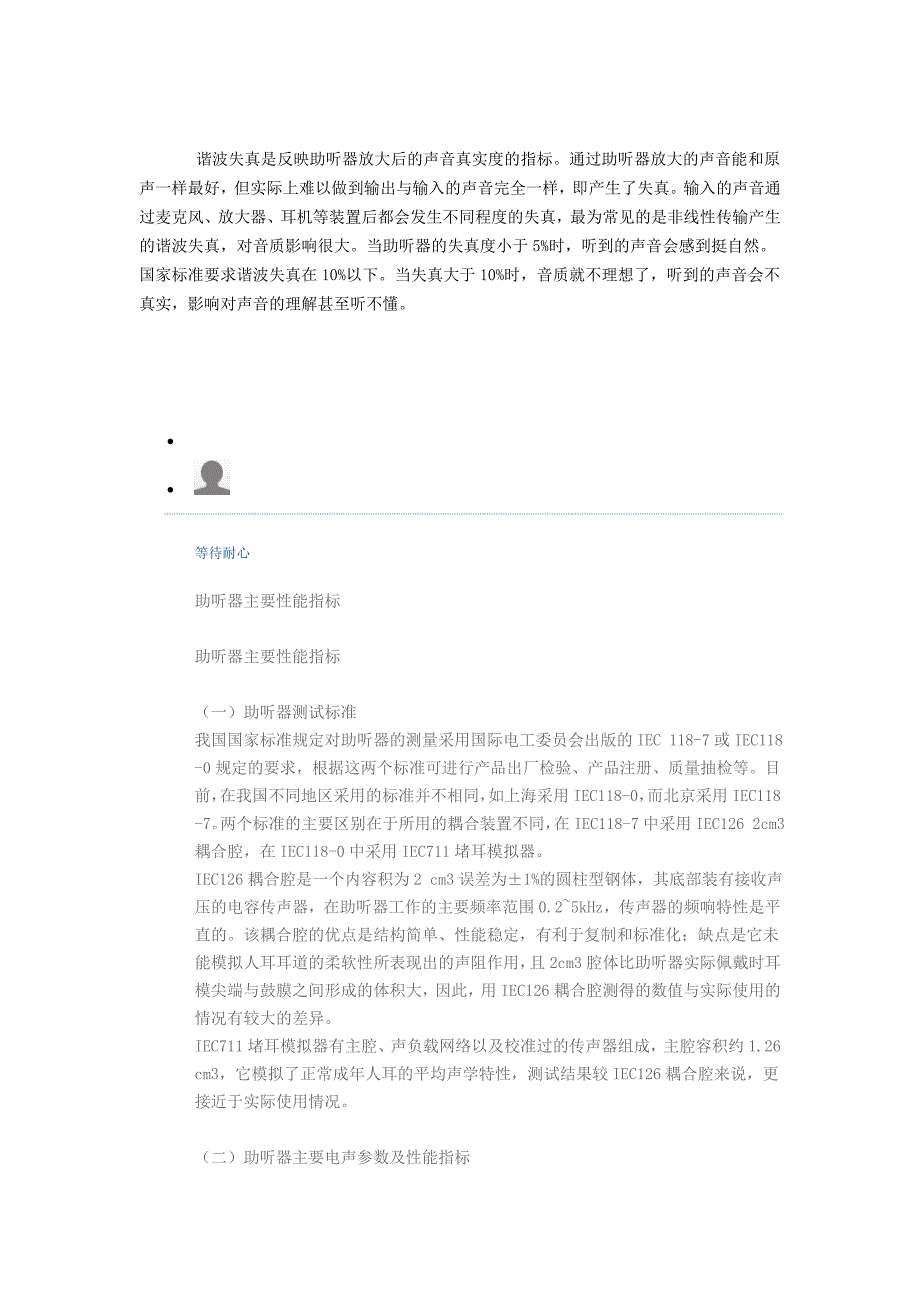

3、信号输入情况下，助听器放大电路自身产生的噪声输出声压级与声增益的差值。如一台声增益为50dB的助听器，无信号输入时的固有噪声输出声压级为70dB，则等效输入噪声为70减去50即20dB，国家标准要求此值在32dB以下。等效输入噪声压级大的助听器严重影响着语言的清晰度，所以此值越小越好。 谐波失真 谐波失真是反映助听器放大后的声音真实度的指标。通过助听器放大的声音能和原声一样最好，但实际上难以做到输出与输入的声音完全一样，即产生了失真。输入的声音通过麦克风、放大器、耳机等装置后都会发生不同程度的失真，最为常见的是非线性传输产生的谐波失真，对音质影响很大。当助听器的失真度小于5%时，听到的声音会感
4、到挺自然。国家标准要求谐波失真在10%以下。当失真大于10%时，音质就不理想了，听到的声音会不真实，影响对声音的理解甚至听不懂。等待耐心 助听器主要性能指标助听器主要性能指标（一）助听器测试标准我国国家标准规定对助听器的测量采用国际电工委员会出版的IEC 118-7或IEC118-0规定的要求，根据这两个标准可进行产品出厂检验、产品注册、质量抽检等。目前，在我国不同地区采用的标准并不相同，如上海采用IEC118-0，而北京采用IEC118-7。两个标准的主要区别在于所用的耦合装置不同，在IEC118-7中采用IEC126 2cm3耦合腔，在IEC118-0中采用IEC711堵耳模拟器。IEC1
5、26耦合腔是一个内容积为2 cm3误差为1%的圆柱型钢体，其底部装有接收声压的电容传声器，在助听器工作的主要频率范围0.25kHz，传声器的频响特性是平直的。该耦合腔的优点是结构简单、性能稳定，有利于复制和标准化；缺点是它未能模拟人耳耳道的柔软性所表现出的声阻作用，且2cm3腔体比助听器实际佩戴时耳模尖端与鼓膜之间形成的体积大，因此，用IEC126耦合腔测得的数值与实际使用的情况有较大的差异。IEC711堵耳模拟器有主腔、声负载网络以及校准过的传声器组成，主腔容积约1.26 cm3，它模拟了正常成年人耳的平均声学特性，测试结果较IEC126耦合腔来说，更接近于实际使用情况。（二）助听器主要电声
6、参数及性能指标助听器的主要性能指标有饱和声压级、声增益、频率响应曲线、等效输入噪声、频率范围和失真等。1.饱和声压级（saturation sound pressure level，SSPL）饱和声压级是指在规定的频率点，助听器在堵耳模拟器或耦合腔内可能达到的最高的声压级。通常有三种方法用来描述饱和声压级。（1）取饱和声压级曲线上1 kHz、1.6 kHz、2.5 kHz三点的平均值，为平均饱和声压级。ANSI 3.22将这三个频率为HFA（high frequency average）。（2）可以取饱和声压级曲线上的峰值为最大饱和声高压级。（3）可从1 kHz、1.6 kHz、2.5 kHz
7、三个频率中选择一个，该频率对应的声压级即为饱和声压级，但要标明测试频率。测量SSPL90是在输入90dB和增益最大时进行的，在此测试条件下，几乎所有的助听器都会进入饱和工作状态，故常以输入声压级为90dB时的输出声压级（OSPL90）的测量等效于SSPL90的测量。但有一点需要注意的是，任何放大系统只能提供有限的最大输出，超过最大输出时，放大器不能再放大，接收器也不能再转换更大的信号。如果输入的增加超过饱和水平，输出非但不增加，相反可能会下降，信号会产生失真，所以饱和声压级不一定在最高的输入声压级时出现。了解助听器的饱和声压级对于助听器的正确选配至关重要，它可以保证：助听器产生的最大输出在使用
8、者的阈值之上。助听器产生的最大输出不会超过使用者的不舒适阈。2.满档声增益（full on acoustic gain）在一个规定的频率点或作为频率的函数，增益控制在最大（满档）处，其它控制器在指定的位置，助听器基本为线性输入输出条件下测得的声增益。满档声增益多用于描述助听器的最大放大能力。测量时，音量调节放置为满档，输入声为50 dB SPL 或60 dB SPL，在0.28 kHz范围内扫频，从而测得满档声增益的曲线。 在作为一个数值描述时，IEC118-0与ANSI S3.22有不同的计算方法。前者以满档声增益曲线上的峰值来描述，称为最大满档声增益。后者取HFA为满档声增益值，或任选HF
9、A三个频率中的一个（通常为1.6kHz）作为助听器满档声增益的标称值。3.参考测试频率及参考测试增益（1）参考测试频率 在该频率点，调节增益控制其的位置，以得到与OSPL90有关的增益控制的参考测试位置。参考测试频率通常为1.6kHz。对某些助听器，为了反映高频特性，也可以使用2.5kHz为参考测试频率，但需要在测试报告中注明。（2）参考测试增益 在参考测试频率，输入声压级为60 dB SPL时，调节助听器的增益控制，使在耳模拟器中的输出声压级比OSPL90低（151）dB，该增益位置为参考测试增益控制位置（如果增益控制达不到该位置时，则可用满档增益控制位置）。此时助听器的增益极为参考测试增益
10、4.频率响应特性（1）综合频率响应曲线 助听器在整个工作范围内，增益控制调到参考测试增益控制位置，用一组输入声压级，测得的助听器输入输出特性的频率响应曲线族。纵坐标为dB线性刻度，横坐标为对数频率刻度，且横坐标上10倍频程的长度等于纵坐标上50 dB对应的长度。（2）基本频率响应曲线 输入声压级为60dB SPL时，在参考测试增益控制位置测得的频率响应曲线。5.频率范围 在基本频率响应曲线上，计算1 kHz、1.6 kHz、2.5 kHz三个频率所对应的增益的平均值，以通过此数值点做一条平行于横轴的水平线，然后下移20 dB再做一条平行线，该线与基本频响曲线的两个交点，即为助听器频率范围的起
11、止频率点。6.稳态输入-输出图 在指定频率和增益控制位置的条件下，输出声压级与输入声压级的函数关系都以dB线性刻度表示。7.助听器的失真 当助听器输出的信号与原有输入信号的特性有差异时，即成为失真也叫畸变。助听器失真包括谐波失真和互调失真。当输出信号产生原有频率整数倍的信号时，称为谐波失真。例如：原有输入信号的频率为1 kHz，输出信号中除1 kHz外，还含有2kHz、3 kHz、4 kHz等频率成分，它们就称为谐波失真成分。原始输入与输出信号1 kHz，叫基频或基波，而输出信号中的2 kHz叫二次谐波，3 kHz叫三次谐波。各次谐波量的输出与基波输出的比值，即得谐波百分数；各次谐波的总和叫总
12、谐波失真。我们要求失真越小越好，但是完全不出现谐波失真是不现实的，小于3%的失真，人耳人不容易识别。因此通常采用小于3%作为谐波失真的出厂指标要求。 互调失真指的是当输入信号为等振幅的两个信号时，例如0.8kHz与1 kHz，这两个信号经过助听器后，除了出现他们各自的谐波1.6 kHz，2.4 kHz，3.2 kHz和2 kHz，3 kHz，4 kHz之外，还出现两输入信号频率的和与差，即0.8kHz+1 kHz=1.8kHz及1 kHz-0.8kHz=0.2 kHz的成分，这种失真叫互调失真。助听器在接收语言、音乐等复杂的频率成分时，如果助听器本身的线性特性不良，往往会引起互调失真。 谐波失
13、真与互调失真均由于电声器件的非线性所引起，故有时统称它们为非线性失真。与此对应的还有线性失真，它是电声器件的频响不平直，提高了某些频率成分的信号幅值，抑制了另一些频率成分的信号幅值，使输出频响的形状引起与输入频响的形状有出入的现象。8.等效输入噪声 它是评价助听器的内在固有噪声的一个指标。测试时，可把内在噪声近似等效还原成输入噪声，具体测试方法是：打开助听器并关闭声源，测出输出的噪声声压级（dB值），再减去助听器的参考测试增益（dB值），即得到等效输入噪声级。9.电池电流 在参考测试增益位置，输入声为60dB SPL时，测得的助听器电路中的电流强度。10.感应拾音线圈灵敏度 在规定的输入磁场强
14、度和规定的频率点，且在输入-输出特性基本线性条件下，助听器在堵耳模拟器或耦合腔中测得的最大声压级。它的测试步骤是：将助听器调制满档增益，其他控制器至各自指定位置；调节磁场频率至参考测试频率；调节磁场强度输入至0.01A/m；将助听器朝向拾声最大灵敏度方向，测量声耦合腔中的输出声压级；以磁场强度为0.001A/m的输出声压级，表达感应最大拾声线圈灵敏度。 对于带有T档的助听器，使用者可借助助听器内的感应拾音线圈直接接收FM系统或电话听筒中的声频电磁波来接收声音信号 09-05-24 | 添加评论 评论读取中. 0 一袭孤独 助听器主要性能指标助听器主要性能指标（一）助听器测试标准我国国家标准规定
15、对助听器的测量采用国际电工委员会出版的IEC 118-7或IEC118-0规定的要求，根据这两个标准可进行产品出厂检验、产品注册、质量抽检等。目前，在我国不同地区采用的标准并不相同，如上海采用IEC118-0，而北京采用IEC118-7。两个标准的主要区别在于所用的耦合装置不同，在IEC118-7中采用IEC126 2cm3耦合腔，在IEC118-0中采用IEC711堵耳模拟器。IEC126耦合腔是一个内容积为2 cm3误差为1%的圆柱型钢体，其底部装有接收声压的电容传声器，在助听器工作的主要频率范围0.25kHz，传声器的频响特性是平直的。该耦合腔的优点是结构简单、性能稳定，有利于复制和标准
16、化；缺点是它未能模拟人耳耳道的柔软性所表现出的声阻作用，且2cm3腔体比助听器实际佩戴时耳模尖端与鼓膜之间形成的体积大，因此，用IEC126耦合腔测得的数值与实际使用的情况有较大的差异。IEC711堵耳模拟器有主腔、声负载网络以及校准过的传声器组成，主腔容积约1.26 cm3，它模拟了正常成年人耳的平均声学特性，测试结果较IEC126耦合腔来说，更接近于实际使用情况。（二）助听器主要电声参数及性能指标助听器的主要性能指标有饱和声压级、声增益、频率响应曲线、等效输入噪声、频率范围和失真等。1.饱和声压级（saturation sound pressure level，SSPL）饱和声压级是指在规
17、定的频率点，助听器在堵耳模拟器或耦合腔内可能达到的最高的声压级。通常有三种方法用来描述饱和声压级。（1）取饱和声压级曲线上1 kHz、1.6 kHz、2.5 kHz三点的平均值，为平均饱和声压级。ANSI 3.22将这三个频率为HFA（high frequency average）。（2）可以取饱和声压级曲线上的峰值为最大饱和声高压级。（3）可从1 kHz、1.6 kHz、2.5 kHz三个频率中选择一个，该频率对应的声压级即为饱和声压级，但要标明测试频率。测量SSPL90是在输入90dB和增益最大时进行的，在此测试条件下，几乎所有的助听器都会进入饱和工作状态，故常以输入声压级为90dB时的输
18、出声压级（OSPL90）的测量等效于SSPL90的测量。但有一点需要注意的是，任何放大系统只能提供有限的最大输出，超过最大输出时，放大器不能再放大，接收器也不能再转换更大的信号。如果输入的增加超过饱和水平，输出非但不增加，相反可能会下降，信号会产生失真，所以饱和声压级不一定在最高的输入声压级时出现。了解助听器的饱和声压级对于助听器的正确选配至关重要，它可以保证：助听器产生的最大输出在使用者的阈值之上。助听器产生的最大输出不会超过使用者的不舒适阈。2.满档声增益（full on acoustic gain）在一个规定的频率点或作为频率的函数，增益控制在最大（满档）处，其它控制器在指定的位置，助听
19、器基本为线性输入输出条件下测得的声增益。满档声增益多用于描述助听器的最大放大能力。测量时，音量调节放置为满档，输入声为50 dB SPL 或60 dB SPL，在0.28 kHz范围内扫频，从而测得满档声增益的曲线。 在作为一个数值描述时，IEC118-0与ANSI S3.22有不同的计算方法。前者以满档声增益曲线上的峰值来描述，称为最大满档声增益。后者取HFA为满档声增益值，或任选HFA三个频率中的一个（通常为1.6kHz）作为助听器满档声增益的标称值。3.参考测试频率及参考测试增益（1）参考测试频率 在该频率点，调节增益控制其的位置，以得到与OSPL90有关的增益控制的参考测试位置。参考测
20、试频率通常为1.6kHz。对某些助听器，为了反映高频特性，也可以使用2.5kHz为参考测试频率，但需要在测试报告中注明。（2）参考测试增益 在参考测试频率，输入声压级为60 dB SPL时，调节助听器的增益控制，使在耳模拟器中的输出声压级比OSPL90低（151）dB，该增益位置为参考测试增益控制位置（如果增益控制达不到该位置时，则可用满档增益控制位置）。此时助听器的增益极为参考测试增益。4.频率响应特性（1）综合频率响应曲线 助听器在整个工作范围内，增益控制调到参考测试增益控制位置，用一组输入声压级，测得的助听器输入输出特性的频率响应曲线族。纵坐标为dB线性刻度，横坐标为对数频率刻度，且横坐
21、标上10倍频程的长度等于纵坐标上50 dB对应的长度。（2）基本频率响应曲线 输入声压级为60dB SPL时，在参考测试增益控制位置测得的频率响应曲线。5.频率范围 在基本频率响应曲线上，计算1 kHz、1.6 kHz、2.5 kHz三个频率所对应的增益的平均值，以通过此数值点做一条平行于横轴的水平线，然后下移20 dB再做一条平行线，该线与基本频响曲线的两个交点，即为助听器频率范围的起止频率点。6.稳态输入-输出图 在指定频率和增益控制位置的条件下，输出声压级与输入声压级的函数关系都以dB线性刻度表示。7.助听器的失真 当助听器输出的信号与原有输入信号的特性有差异时，即成为失真也叫畸变。助听
22、器失真包括谐波失真和互调失真。当输出信号产生原有频率整数倍的信号时，称为谐波失真。例如：原有输入信号的频率为1 kHz，输出信号中除1 kHz外，还含有2kHz、3 kHz、4 kHz等频率成分，它们就称为谐波失真成分。原始输入与输出信号1 kHz，叫基频或基波，而输出信号中的2 kHz叫二次谐波，3 kHz叫三次谐波。各次谐波量的输出与基波输出的比值，即得谐波百分数；各次谐波的总和叫总谐波失真。我们要求失真越小越好，但是完全不出现谐波失真是不现实的，小于3%的失真，人耳人不容易识别。因此通常采用小于3%作为谐波失真的出厂指标要求。 互调失真指的是当输入信号为等振幅的两个信号时，例如0.8kH
23、z与1 kHz，这两个信号经过助听器后，除了出现他们各自的谐波1.6 kHz，2.4 kHz，3.2 kHz和2 kHz，3 kHz，4 kHz之外，还出现两输入信号频率的和与差，即0.8kHz+1 kHz=1.8kHz及1 kHz-0.8kHz=0.2 kHz的成分，这种失真叫互调失真。助听器在接收语言、音乐等复杂的频率成分时，如果助听器本身的线性特性不良，往往会引起互调失真。 谐波失真与互调失真均由于电声器件的非线性所引起，故有时统称它们为非线性失真。与此对应的还有线性失真，它是电声器件的频响不平直，提高了某些频率成分的信号幅值，抑制了另一些频率成分的信号幅值，使输出频响的形状引起与输入频
24、响的形状有出入的现象。8.等效输入噪声 它是评价助听器的内在固有噪声的一个指标。测试时，可把内在噪声近似等效还原成输入噪声，具体测试方法是：打开助听器并关闭声源，测出输出的噪声声压级（dB值），再减去助听器的参考测试增益（dB值），即得到等效输入噪声级。9.电池电流 在参考测试增益位置，输入声为60dB SPL时，测得的助听器电路中的电流强度。10.感应拾音线圈灵敏度 在规定的输入磁场强度和规定的频率点，且在输入-输出特性基本线性条件下，助听器在堵耳模拟器或耦合腔中测得的最大声压级。它的测试步骤是：将助听器调制满档增益，其他控制器至各自指定位置；调节磁场频率至参考测试频率；调节磁场强度输入至0
25、01A/m；将助听器朝向拾声最大灵敏度方向，测量声耦合腔中的输出声压级；以磁场强度为0.001A/m的输出声压级，表达感应最大拾声线圈灵敏度。 对于带有T档的助听器，使用者可借助助听器内的感应拾音线圈直接接收FM系统或电话听筒中的声频电磁波来接收声音信号 09-05-24 | 添加评论 评论读取中. 0 买不买 一） 工作原理 助听器名目繁多，但所有电子助听器的工作原理是一样的。任何助听器都包括6个基本结构。 1 话筒（传声器或麦克风） 接收声音并把它转化为电波形式，即把声能转化为电能。 2 放大器 放大电信号（晶体管放大线路） 3 耳机 把电信号转化为声信号（即把电能转化为声能）。 4 耳
26、模（耳塞） 置入外耳道。 5 音量控制开关 6 电源 供放大器用的干电池。 助听器除有上述6部件外，大多数型号的助听器还有3个附件，或称3个附加电路（音调控制、感应线圈、输出限制控制）。现代电子助听器是一放大器，它的功能是增加声能强度并尽可能不失真地传入耳内。因声音的声能不能直接放大，故有必要将其转换为电信号，放大后再转换为声能。输入换能器由传声器（麦克风或话筒）、磁感线圈等部分组成。其作用是将输入声能转为电能传至放大器。放大器将输入电信号放大后，再传至输出换能器。输出换能器由耳机或骨导振动器构成，其作用是把放大的信号由电能再转为声能或动能输出。电源是供给助听器工作能量不可缺少的部分，另外还设
27、有削峰（pc）或自动增益控制（agc）装置，以适合各种不同程度耳聋病人的需要。 （二）主要技术指标 要了解助听器的声学效果，首先要对助听器的听感特性的技术指标进行分析。主要的技术指标包括增益、频率响应、最大声输出、失真、等级输入噪声和动态范围等，这些技术指标均可通过助听器分析仪测出。 1 声增益 助听器的放大率用增益来表示，即助听器耳机输出声压级与传声器输入声压级的差值。例如：输入60db输出130db，增益1306070db。增益会随音量的控制而改变。 2 频率响应（ferquencyrange） 助听器输出增益的变化随输入信号频率变化的关系曲线称为频响曲线。这上频响曲线不是根据最大增益得出
28、的。若把（如图耳聋与助听器选配95页）纵坐标改为输出声压级，得出来的曲线就是频响曲线（如图96页）。人耳的听觉范围是2020000hz，语言频率范围为5002000hz，实验证明低频主要提供语言的能量，而高频的听力补偿对语言的清晰度具有重要意义，所以助听器从2504000hz的频响曲线的增益值，对助听器的选配十分重要。 3 最大声输出（output sateretion sound pressure level） 当外界信号由60db逐渐增大到90db输入时，输出信号，但当输入信号90db时，输出信号不再相应增大此时的输出为最大声输出。声输出输入增益。 4 动态范围（dynamic range
29、 动态范围是助听器的最大输出与增益之间的差值（如图97页）。动态范围可承受音量控制的调整而改变。 5 失真（total hamonic distortion） 当外界声音经过助听器放大后，除波幅的放大外，其它任何在摨、上的变化比为失真。如谐波失真最为常见（如517）。盒式助听器应5%。 6 等级输入噪声（equivalent input noise level） 当输入信号为0时，本机固有的噪声输出称为等效噪声，要求在30db以下，此值越小越好。 7 感应线圈灵敏度（induction pick-up coil sensitivity） 当输入10ma/mfeild场强时，助听器的输出声压级
30、越大，灵敏度越高。 8 声反馈 在一放大回路中，放大的声音被话筒拾音并再次放大而产生的尖叫声就叫声反馈。声反馈是一种普通音频放大系统中常有的现象。假如某一频率的声反馈量达到一定程度时，电路就变成该频率信号的振荡电路，助听器会产生较强的振荡信号，外加信号就淹没在振荡信号中。助听器往往产生尖叫声的原因也在于此。不同助听器峰的频率不同，所产生反馈的音量也不同。 这一过程是一回路，发生在声漏源与话筒之间。放大的声音逸出有被话筒拾音并再放大。在低、中等增益助听器，泄漏的声音在到达话筒时已丢失了很大的能量，故不会造成大问题。高功率助听器的高强度信号可到达话筒形成再放大的回路过程。如此反复不断，一个信号被一
31、再的放大，起到产生音频振荡，即发出啸叫。这时助听器已处于一个无用的状态，尤其是大功率助听器的用户常常受到这种令人讨厌的刺耳反馈的干扰，而不得不将助听器音量调低，以至于无法得到更大的音频增益。若该系统频率响应相当平，缺乏共振峰，就不太可能产生声反馈。然而助听器都不存在这样的系统，总是有峰值和反馈问题。 助听器发展的基本方向是: 1.体积更小(全部向深耳道机发展); 2.智能程度更高(自动适应环境、更好地提升信噪比)； 3.耗电更少(电池三个月一换?); 4.失真更小(发烧级音色?); 5.可靠性更高(五年不用修,过后就扔掉?). 要达到以上目标,有几个条件: 1.换能器(麦克风和受话器)和电池这
32、两种器件有突破性的发展; 2.dsp的制造工艺有很大提高(集成度、内部存贮器容量、工作频率); 3.听力-电子学能跟上前两点的发展充分发挥其作用. 09-05-24 | 添加评论 评论读取中. 0 幽幽看客 一、助听器的主要性能指标 主要性能指标： .最大声输出 .最大声增益 .失真 .噪声 1.最大声输出这是指助听器能把声音放大的最高限度,也叫饱和声输出。国际上把助听器按这个量划分为五类： A105dB以下 B105114dBE C115124dB D125134dB E135dB以上 通常把D类、E类叫大功率助听器。 助听器音量输出105dB的声音强弱相当于纺织车间的噪声水平,135dB相
33、当于放枪炮的噪声水平,这样强烈的声音对正常听力的人来说是极为有害的,但对聋人来说,这样的音量在扣除他的耳聋等级的听力损失值后也就不显大了。 2.最大声增益这是指助听器对所接收声音的放大能力。这个量通常在4070dB的范围。 举例说吧,假如妈妈对孩子讲故事的嗓门放出70dB左右的声音,而他的孩子假定是中度严重聋,听力损失为6OdB,那么这个孩子只能听到10dB7OdB一6OdB的声音。这个数值对通话来说是太小了,所以他听不明白妈妈说什么。假定给这位小孩配戴一个增益为55dB的助听器,就可以将妈妈的声音提高到(55dB十lOdB=)65dB,这样强度的声音,就可以使他方便地通话了。 3.失真它用来
34、衡量助听器对声音的保真程度。如果经助听器放大后的声音的失真不超过百分之三,我们会感到声音挺自然;而如果失真超过百分之十,就会感到声音与原来的不像,所以在这样情况下的音质是不理想的。 4.噪声这里主要指助听器放大器电路自身产生的噪声。当噪声的大小接近有用声音的1OdB以内时,就会干扰有用的声音。因此,一个好的助听器应该是噪声较小。国际上采用一个叫“等效输入噪声”的名称来衡量,一般要求这项指标应达到35dB以下。 09-05-24 | 添加评论 评论读取中. 0 禾乃芝 助听器主要性能指标助听器主要性能指标（一）助听器测试标准我国国家标准规定对助听器的测量采用国际电工委员会出版的IEC118-7或
35、IEC118-0规定的要求，根据这两个标准可进行产品出厂检验、产品注册、质量抽检等。目前，在我国不同地区采用的标准并不相同，如上海采用IEC118-0，而北京采用IEC118-7。两个标准的主要区别在于所用的耦合装置不同，在IEC118-7中采用IEC1262cm3耦合腔，在IEC118-0中采用IEC711堵耳模拟器。IEC126耦合腔是一个内容积为2cm3误差为1%的圆柱型钢体，其底部装有接收声压的电容传声器，在助听器工作的主要频率范围0.25kHz，传声器的频响特性是平直的。该耦合腔的优点是结构简单、性能稳定，有利于复制和标准化；缺点是它未能模拟人耳耳道的柔软性所表现出的声阻作用，且2c
36、m3腔体比助听器实际佩戴时耳模尖端与鼓膜之间形成的体积大，因此，用IEC126耦合腔测得的数值与实际使用的情况有较大的差异。IEC711堵耳模拟器有主腔、声负载网络以及校准过的传声器组成，主腔容积约1.26cm3，它模拟了正常成年人耳的平均声学特性，测试结果较IEC126耦合腔来说，更接近于实际使用情况。（二）助听器主要电声参数及性能指标助听器的主要性能指标有饱和声压级、声增益、频率响应曲线、等效输入噪声、频率范围和失真等。1.饱和声压级（saturationsoundpressurelevel，SSPL）饱和声压级是指在规定的频率点，助听器在堵耳模拟器或耦合腔内可能达到的最高的声压级。通常有
37、三种方法用来描述饱和声压级。（1）取饱和声压级曲线上1kHz、1.6kHz、2.5kHz三点的平均值，为平均饱和声压级。ANSI3.22将这三个频率为HFA（highfrequencyaverage）。（2）可以取饱和声压级曲线上的峰值为最大饱和声高压级。（3）可从1kHz、1.6kHz、2.5kHz三个频率中选择一个，该频率对应的声压级即为饱和声压级，但要标明测试频率。测量SSPL90是在输入90dB和增益最大时进行的，在此测试条件下，几乎所有的助听器都会进入饱和工作状态，故常以输入声压级为90dB时的输出声压级（OSPL90）的测量等效于SSPL90的测量。但有一点需要注意的是，任何放大系
38、统只能提供有限的最大输出，超过最大输出时，放大器不能再放大，接收器也不能再转换更大的信号。如果输入的增加超过饱和水平，输出非但不增加，相反可能会下降，信号会产生失真，所以饱和声压级不一定在最高的输入声压级时出现。了解助听器的饱和声压级对于助听器的正确选配至关重要，它可以保证：助听器产生的最大输出在使用者的阈值之上。助听器产生的最大输出不会超过使用者的不舒适阈。2.满档声增益（fullonacousticgain）在一个规定的频率点或作为频率的函数，增益控制在最大（满档）处，其它控制器在指定的位置，助听器基本为线性输入输出条件下测得的声增益。满档声增益多用于描述助听器的最大放大能力。测量时，音量
39、调节放置为满档，输入声为50dBSPL或60dBSPL，在0.28kHz范围内扫频，从而测得满档声增益的曲线。在作为一个数值描述时，IEC118-0与ANSIS3.22有不同的计算方法。前者以满档声增益曲线上的峰值来描述，称为最大满档声增益。后者取HFA为满档声增益值，或任选HFA三个频率中的一个（通常为1.6kHz）作为助听器满档声增益的标称值。3.参考测试频率及参考测试增益（1）参考测试频率在该频率点，调节增益控制其的位置，以得到与OSPL90有关的增益控制的参考测试位置。参考测试频率通常为1.6kHz。对某些助听器，为了反映高频特性，也可以使用2.5kHz为参考测试频率，但需要在测试报告
40、中注明。（2）参考测试增益在参考测试频率，输入声压级为60dBSPL时，调节助听器的增益控制，使在耳模拟器中的输出声压级比OSPL90低（151）dB，该增益位置为参考测试增益控制位置（如果增益控制达不到该位置时，则可用满档增益控制位置）。此时助听器的增益极为参考测试增益。4.频率响应特性（1）综合频率响应曲线助听器在整个工作范围内，增益控制调到参考测试增益控制位置，用一组输入声压级，测得的助听器输入输出特性的频率响应曲线族。纵坐标为dB线性刻度，横坐标为对数频率刻度，且横坐标上10倍频程的长度等于纵坐标上50dB对应的长度。（2）基本频率响应曲线输入声压级为60dBSPL时，在参考测试增益控
41、制位置测得的频率响应曲线。5.频率范围在基本频率响应曲线上，计算1kHz、1.6kHz、2.5kHz三个频率所对应的增益的平均值，以通过此数值点做一条平行于横轴的水平线，然后下移20dB再做一条平行线，该线与基本频响曲线的两个交点，即为助听器频率范围的起止频率点。6.稳态输入-输出图在指定频率和增益控制位置的条件下，输出声压级与输入声压级的函数关系都以dB线性刻度表示。7.助听器的失真当助听器输出的信号与原有输入信号的特性有差异时，即成为失真也叫畸变。助听器失真包括谐波失真和互调失真。当输出信号产生原有频率整数倍的信号时，称为谐波失真。例如：原有输入信号的频率为1kHz，输出信号中除1kHz外
42、还含有2kHz、3kHz、4kHz等频率成分，它们就称为谐波失真成分。原始输入与输出信号1kHz，叫基频或基波，而输出信号中的2kHz叫二次谐波，3kHz叫三次谐波。各次谐波量的输出与基波输出的比值，即得谐波百分数；各次谐波的总和叫总谐波失真。我们要求失真越小越好，但是完全不出现谐波失真是不现实的，小于3%的失真，人耳人不容易识别。因此通常采用小于3%作为谐波失真的出厂指标要求。互调失真指的是当输入信号为等振幅的两个信号时，例如0.8kHz与1kHz，这两个信号经过助听器后，除了出现他们各自的谐波1.6kHz，2.4kHz，3.2kHz和2kHz，3kHz，4kHz之外，还出现两输入信号频率
43、的和与差，即0.8kHz+1kHz=1.8kHz及1kHz-0.8kHz=0.2kHz的成分，这种失真叫互调失真。助听器在接收语言、音乐等复杂的频率成分时，如果助听器本身的线性特性不良，往往会引起互调失真。谐波失真与互调失真均由于电声器件的非线性所引起，故有时统称它们为非线性失真。与此对应的还有线性失真，它是电声器件的频响不平直，提高了某些频率成分的信号幅值，抑制了另一些频率成分的信号幅值，使输出频响的形状引起与输入频响的形状有出入的现象。8.等效输入噪声它是评价助听器的内在固有噪声的一个指标。测试时，可把内在噪声近似等效还原成输入噪声，具体测试方法是：打开助听器并关闭声源，测出输出的噪声声压
44、级（dB值），再减去助听器的参考测试增益（dB值），即得到等效输入噪声级。9.电池电流在参考测试增益位置，输入声为60dBSPL时，测得的助听器电路中的电流强度。10.感应拾音线圈灵敏度在规定的输入磁场强度和规定的频率点，且在输入-输出特性基本线性条件下，助听器在堵耳模拟器或耦合腔中测得的最大声压级。它的测试步骤是：将助听器调制满档增益，其他控制器至各自指定位置；调节磁场频率至参考测试频率；调节磁场强度输入至0.01A/m；将助听器朝向拾声最大灵敏度方向，测量声耦合腔中的输出声压级；以磁场强度为0.001A/m的输出声压级，表达感应最大拾声线圈灵敏度。助听器原理助听器名目繁多，但所有电子助听器
45、的工作原理是一样的。任何助听器都包括6个基本结构。1话筒（传声器或麦克风）接收声音并把它转化为电波形式，即把声能转化为电能。2放大器放大电信号（晶体管放大线路）3耳机（受话器）把电信号转化为声信号（即把电能转化为声能）。4耳模（耳塞）置入外耳道。5音量控制开关6电源供放大器用的干电池。助听器除有上述6部件外，大多数型号的助听器还有3个附件，或称3个附加电路（音调控制、感应线圈、输出限制控制）。现代电子助听器是一放大器，它的功能是增加声能强度并尽可能不失真地传入耳内。因声音的声能不能直接放大，故有必要将其转换为电信号，放大后再转换为声能。输入换能器由传声器（麦克风或话筒）、磁感线圈等部分组成。其作用是将输入声能转为电能传至放大器。放大器将输入电信号放大后，再传至输出换能器。输出换能器由耳机或骨导振动器构成，其作用是把放大的信号由电能再转为声能或动能输出。电源是供给助听器工作能量不可缺少的部分，另外还设有削峰（PC）或自动增益控制（AGC）装置，以适合各种不同程度耳聋病人的需要。 09-05-24 | 添加评论 评论读取中. 0 动力火车333 助听器相当于放大器。 -
