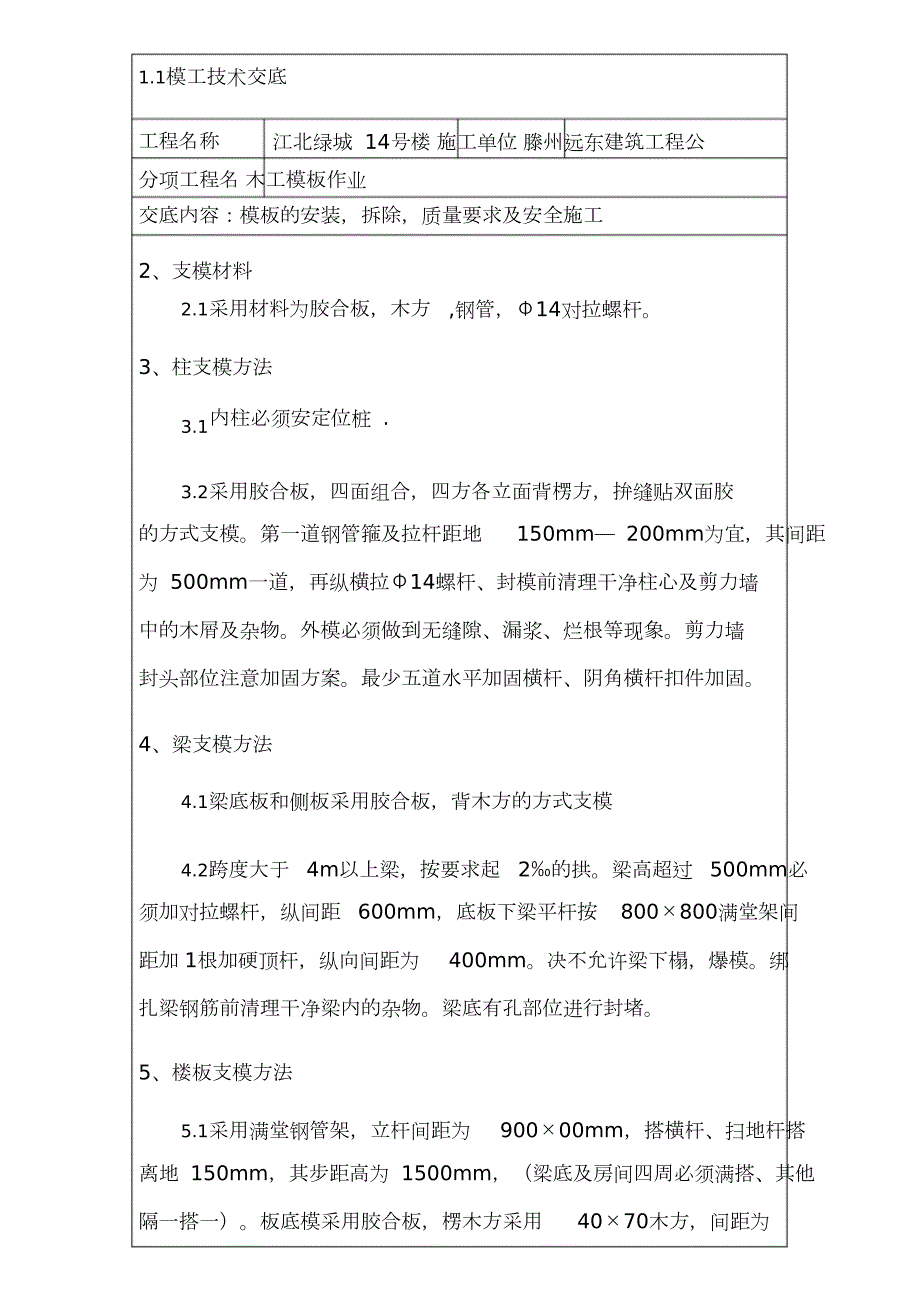

1、1.1模工技术交底工程名称江北绿城 14号楼 施工单位 滕州远东建筑工程公分项工程名 木工模板作业交底内容:模板的安装,拆除,质量要求及安全施工2、支模材料2.1采用材料为胶合板,木方,钢管,14对拉螺杆。3、柱支模方法内柱必须安定位桩 .3.13.2采用胶合板,四面组合,四方各立面背楞方,拚缝贴双面胶的方式支模。第一道钢管箍及拉杆距地 150mm 200mm为宜,其间距为 500mm一道,再纵横拉14螺杆、封模前清理干净柱心及剪力墙中的木屑及杂物。外模必须做到无缝隙、漏浆、烂根等现象。剪力墙封头部位注意加固方案。最少五道水平加固横杆、阴角横杆扣件加固。4、梁支模方法4.1梁底板和侧板采用胶合
2、板,背木方的方式支模4.2跨度大于 4m以上梁,按要求起 2的拱。梁高超过 500mm必须加对拉螺杆,纵间距 600mm,底板下梁平杆按 800800满堂架间距加 1根加硬顶杆,纵向间距为 400mm。决不允许梁下榻,爆模。绑扎梁钢筋前清理干净梁内的杂物。梁底有孔部位进行封堵。5、楼板支模方法5.1采用满堂钢管架,立杆间距为 90000mm,搭横杆、扫地杆搭离地 150mm,其步距高为 1500mm,(梁底及房间四周必须满搭、其他隔一搭一)。板底模采用胶合板,楞木方采用 4070木方,间距为 150MM_200mm。若立杆不够高就采用顶部用 U型顶托(顶托高不能超过 200mm),或者采用钢管

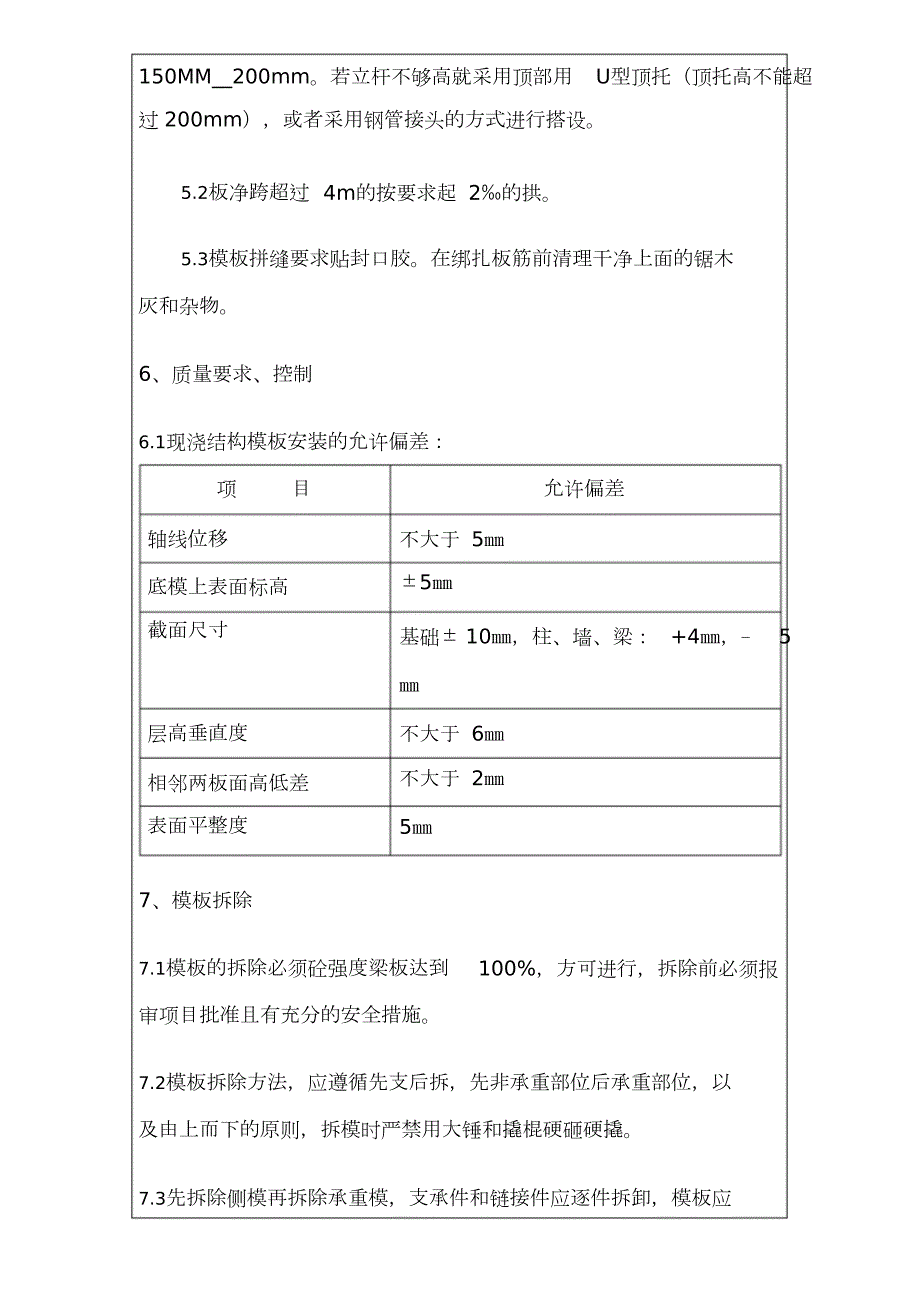

3、接头的方式进行搭设。5.2板净跨超过4m的按要求起 2的拱。5.3模板拼缝要求贴封口胶。在绑扎板筋前清理干净上面的锯木灰和杂物。6、质量要求、控制6.1现浇结构模板安装的允许偏差:项目允许偏差轴线位移不大于 55底模上表面标高截面尺寸基础 10,柱、墙、梁: +4, 5层高垂直度不大于 6不大于 25相邻两板面高低差表面平整度7、模板拆除7.1模板的拆除必须砼强度梁板达到100%,方可进行,拆除前必须报审项目批准且有充分的安全措施。7.2模板拆除方法,应遵循先支后拆,先非承重部位后承重部位,以及由上而下的原则,拆模时严禁用大锤和撬棍硬砸硬撬。7.3先拆除侧模再拆除承重模,支承件和链接件应逐件拆

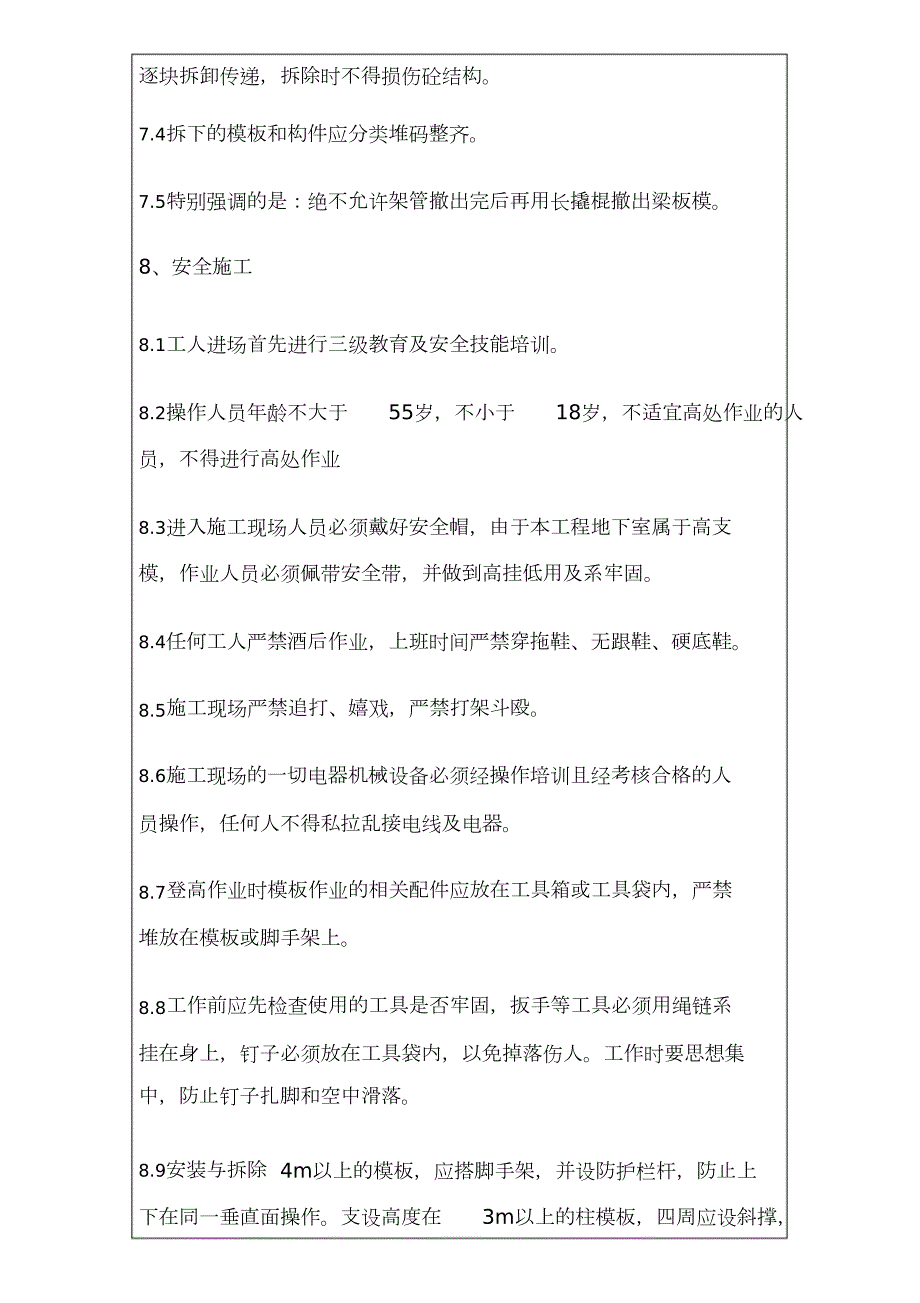

4、卸,模板应 逐块拆卸传递,拆除时不得损伤砼结构。7.4拆下的模板和构件应分类堆码整齐。7.5特别强调的是:绝不允许架管撤出完后再用长撬棍撤出梁板模。8、安全施工8.1工人进场首先进行三级教育及安全技能培训。8.2操作人员年龄不大于 55岁,不小于 18岁,不适宜高处作业的人员,不得进行高处作业8.3进入施工现场人员必须戴好安全帽,由于本工程地下室属于高支模,作业人员必须佩带安全带,并做到高挂低用及系牢固。8.4任何工人严禁酒后作业,上班时间严禁穿拖鞋、无跟鞋、硬底鞋。施工现场严禁追打、嬉戏,严禁打架斗殴。8.58.6施工现场的一切电器机械设备必须经操作培训且经考核合格的人员操作,任何人不得私拉
5、乱接电线及电器。登高作业时模板作业的相关配件应放在工具箱或工具袋内,严禁8.7堆放在模板或脚手架上。工作前应先检查使用的工具是否牢固,扳手等工具必须用绳链系8.8挂在身上,钉子必须放在工具袋内,以免掉落伤人。工作时要思想集中,防止钉子扎脚和空中滑落。8.9安装与拆除4m以上的模板,应搭脚手架,并设防护栏杆,防止上下在同一垂直面操作。支设高度在 3m以上的柱模板,四周应设斜撑, 并应设立操作平台。低于 3m可用马凳操作。8.10复杂结构模板的安装与拆除,事先应有切实的安全措施。8.11不得在脚手架上堆放大批模板等材料。特别是外架上面,绝不允许堆放材料。支模过程中,如需中途停歇,应将支撑、搭头、柱
6、头板等钉牢。8.12拆模间歇时,应将已活动的模板、支撑等运走或妥善堆放,防止因踏空、扶空而坠落。8.13模板上有预留洞者,应在安装后将洞口盖好,混凝土板上的预留洞,应在模板拆除后即将洞口盖好。8.14拆除模板一般用撬棒,人不许站在正在拆除的模板上,在拆除楼板模板时,要注意整块模板掉下,尤其是用定型模板做平台模板时,更要注意,拆模人员要站在门窗洞口外拉支撑,防止模板突然全部掉落伤人。8.15装拆模板时,作业人员要站立在安全地点进行操作,防止上下在同一垂直面工作;操作人员要主动避让吊物,增强自我保护和相互保护的安全意识。8.16拆模必须一次性拆清,不得留下无撑模板。拆下的模板要及时清理,堆放整齐。
7、8.17在模板及机件垂直运输时,吊点必须符合起重要求,以防坠落伤人。模板顶撑排列必须符合施工荷载要求,地下室吊装,地下室顶模板、支撑还另需考虑大型机械行走因素,每平方米支撑数,必须根据 荷载要求。拆模时,临时脚手架必须牢固,不得用拆下的模板作脚手架。脚手板搁置必须牢固平整,不得有空头板,以防踏空坠落。混凝土板上的预留孔,预设钢筋网架,以免操作人员从孔中坠落。禁止使用 50mm100mm木料作顶撑。8.18补充交底内容:(1)支撑底部应设置木垫板,禁止使用砖及脆性材料铺垫。(2)拆除模板作业比较危险,防止落物伤人,除设置警戒线外,还必须有明显标志,并设专门监护人员进行监护。(3)模板、支撑要随拆随运,严禁随意抛掷,拆除后分类码放。不得留有未拆净的悬模。(4)废模板,要及时清除,防止伤人。注:1:合理使用材料、未免造成不必要的浪费、2:必须做好落手清工作。3:拆模必须经项目部同意、禁止私自拆除。交底人:接受人 :2016年 6月 30日 2016年 6月 30日8.19
