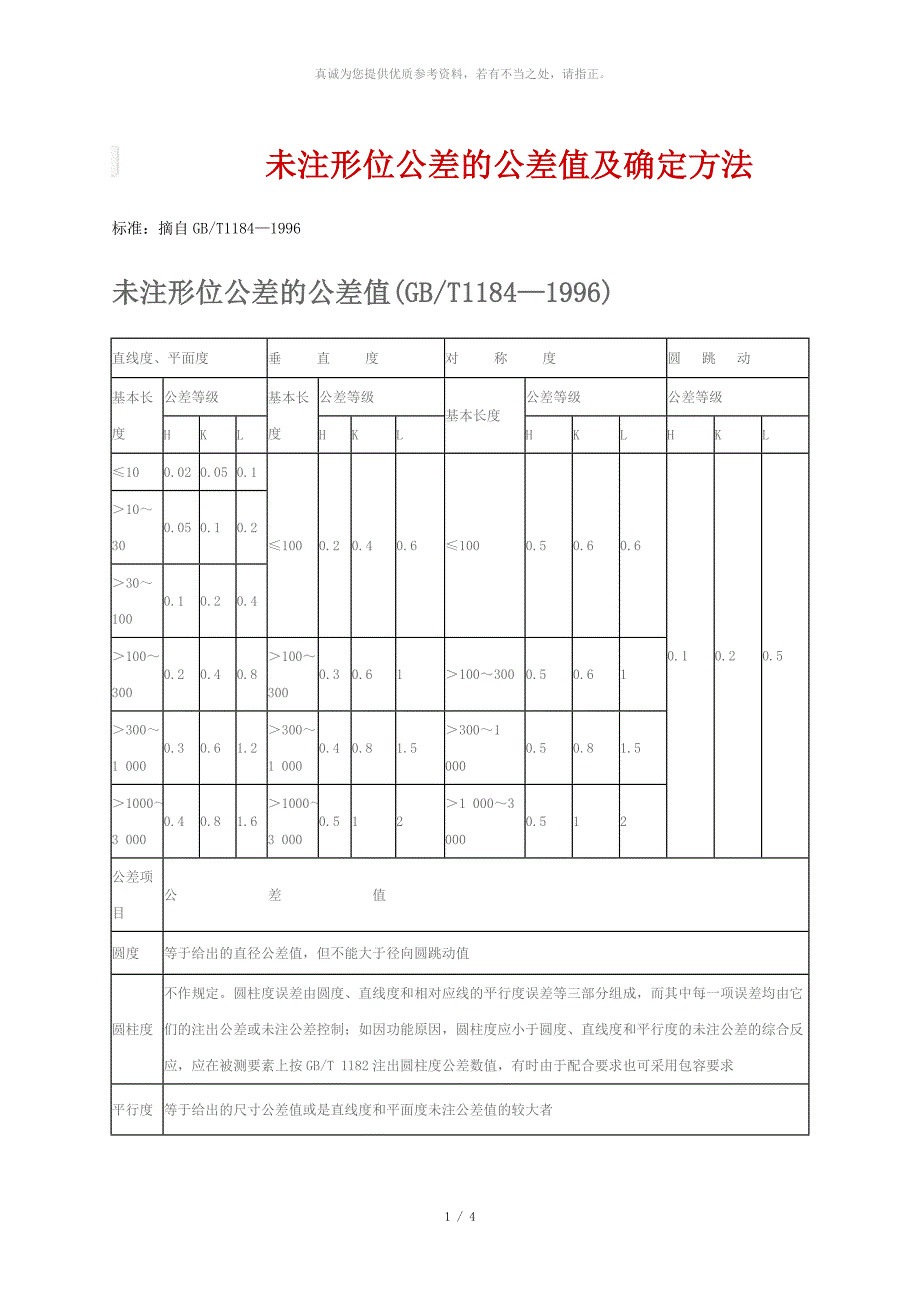

1、 真诚为您提供优质参考资料，若有不当之处，请指正。 未注形位公差的公差值及确定方法标准：摘自GB/T11841996未注形位公差的公差值(GB/T11841996)直线度、平面度垂 直 度对 称 度圆 跳 动基本长度公差等级基本长度公差等级基本长度公差等级公差等级HKLHKLHKLHKL100.020.050.11000.20.40.61000.50.60.60.10.20.510300.050.10.2301000.10.20.41003000.20.40.81003000.30.611003000.50.613001 0000.30.61.23001 0000.40.81.53001 00

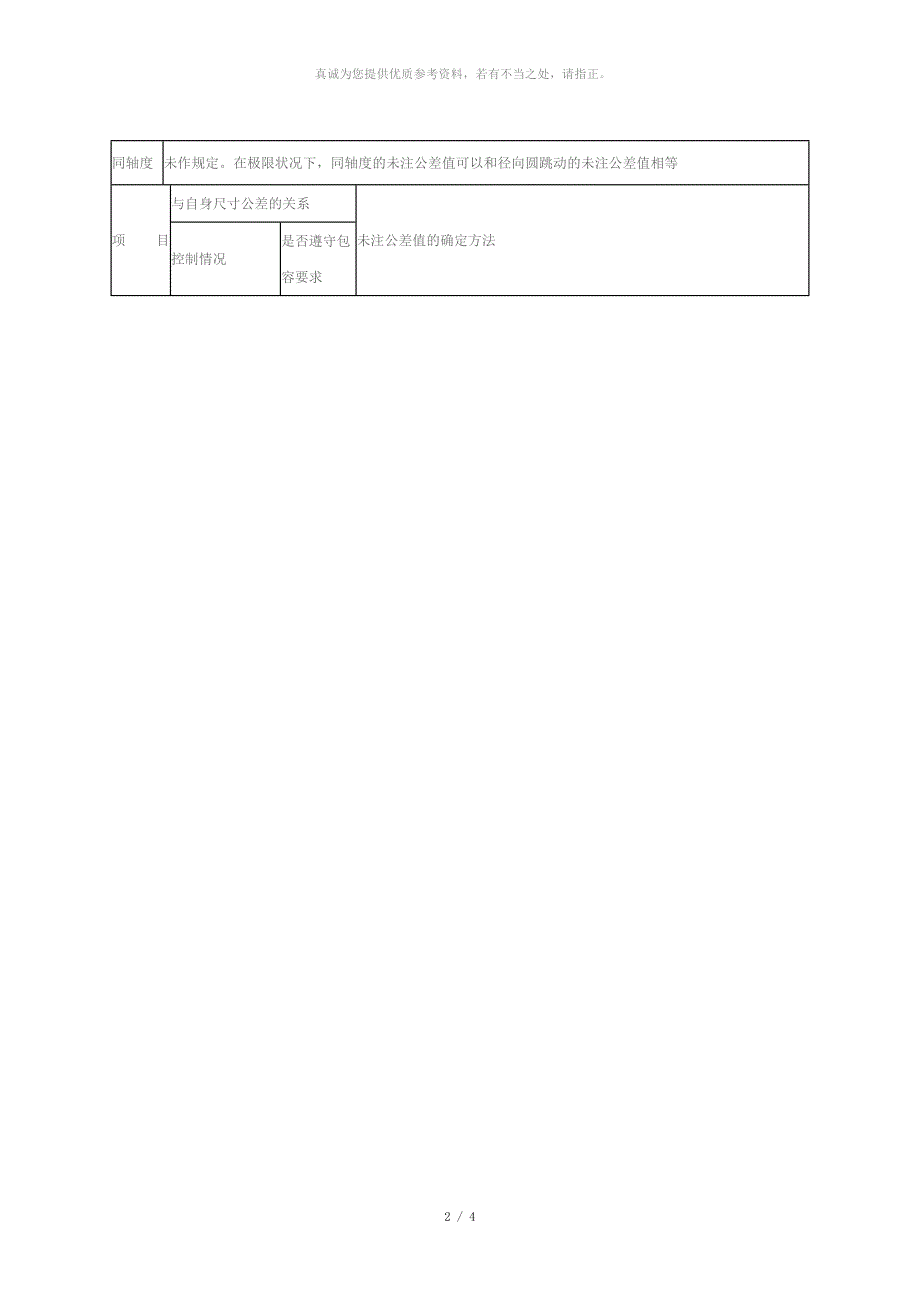

2、00.50.81.51 0003 0000.40.81.61 0003 0000.5121 0003 0000.512公差项目公 差 值圆度等于给出的直径公差值，但不能大于径向圆跳动值圆柱度不作规定。圆柱度误差由圆度、直线度和相对应线的平行度误差等三部分组成，而其中每一项误差均由它们的注出公差或未注公差控制；如因功能原因，圆柱度应小于圆度、直线度和平行度的未注公差的综合反应，应在被测要素上按GB/T 1182注出圆柱度公差数值，有时由于配合要求也可采用包容要求平行度等于给出的尺寸公差值或是直线度和平面度未注公差值的较大者同轴度未作规定。在极限状况下，同轴度的未注公差值可以和径向圆跳动的未注公差

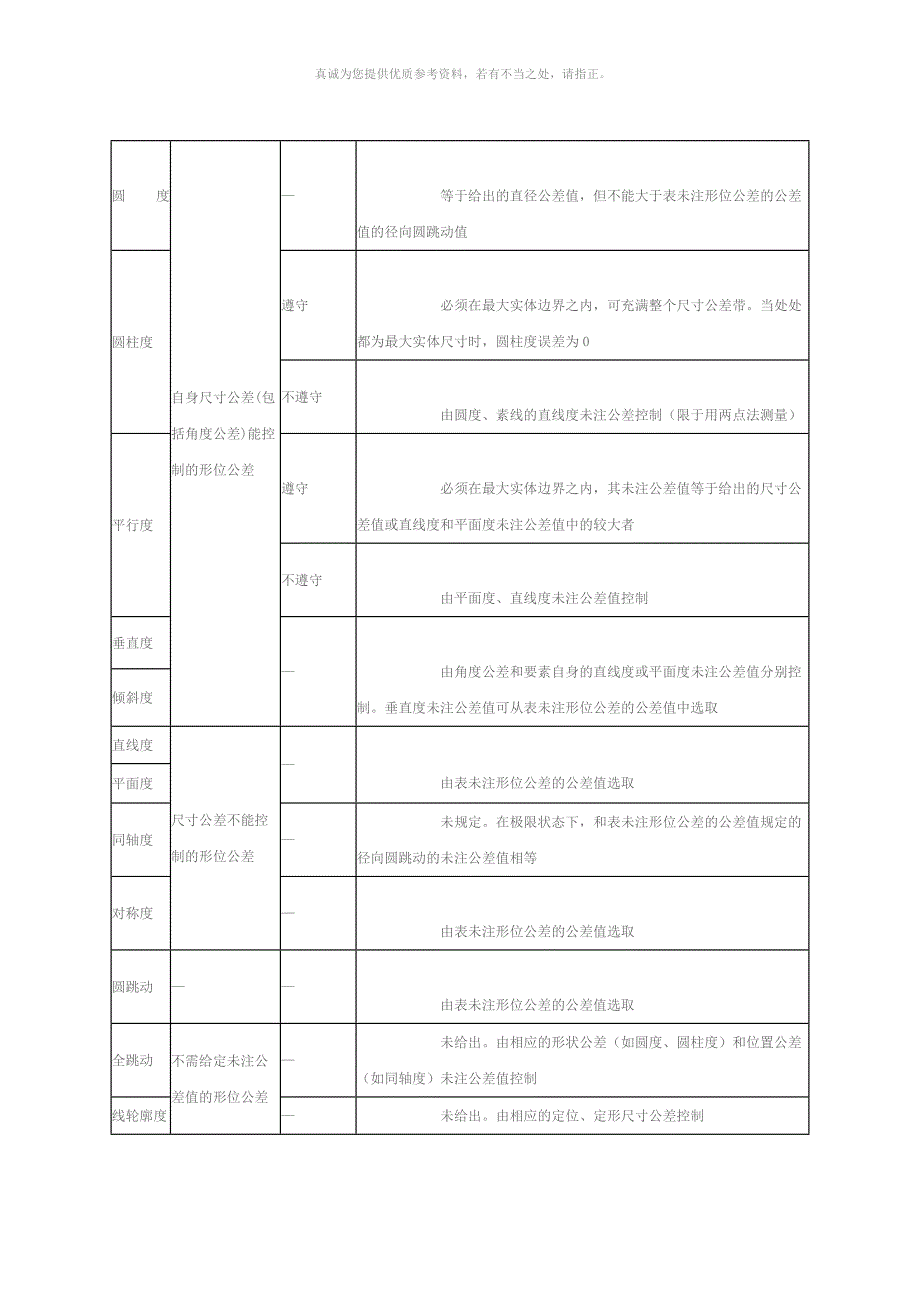

3、值相等项 目与自身尺寸公差的关系未注公差值的确定方法控制情况是否遵守包容要求2 / 4圆 度自身尺寸公差(包括角度公差)能控制的形位公差 等于给出的直径公差值，但不能大于表未注形位公差的公差值的径向圆跳动值圆柱度遵守 必须在最大实体边界之内，可充满整个尺寸公差带。当处处都为最大实体尺寸时，圆柱度误差为0不遵守 由圆度、素线的直线度未注公差控制（限于用两点法测量）平行度遵守 必须在最大实体边界之内，其未注公差值等于给出的尺寸公差值或直线度和平面度未注公差值中的较大者不遵守 由平面度、直线度未注公差值控制垂直度 由角度公差和要素自身的直线度或平面度未注公差值分别控制。垂直度未注公差值可从表未注形位公差的公差值中选取倾斜度直线度尺寸公差不能控制的形位公差 由表未注形位公差的公差值选取平面度同轴度未规定。在极限状态下，和表未注形位公差的公差值规定的径向圆跳动的未注公差值相等对称度 由表未注形位公差的公差值选取圆跳动 由表未注形位公差的公差值选取全跳动不需给定未注公差值的形位公差未给出。由相应的形状公差（如圆度、圆柱度）和位置公差（如同轴度）未注公差值控制线轮廓度未给出。由相应的定位、定形尺寸公差控制注：线轮廓度、面轮廓度、倾斜度与位置度的未注公差值均未作具体规定。 温馨提示：最好仔细阅读后才下载使用，万分感谢！
