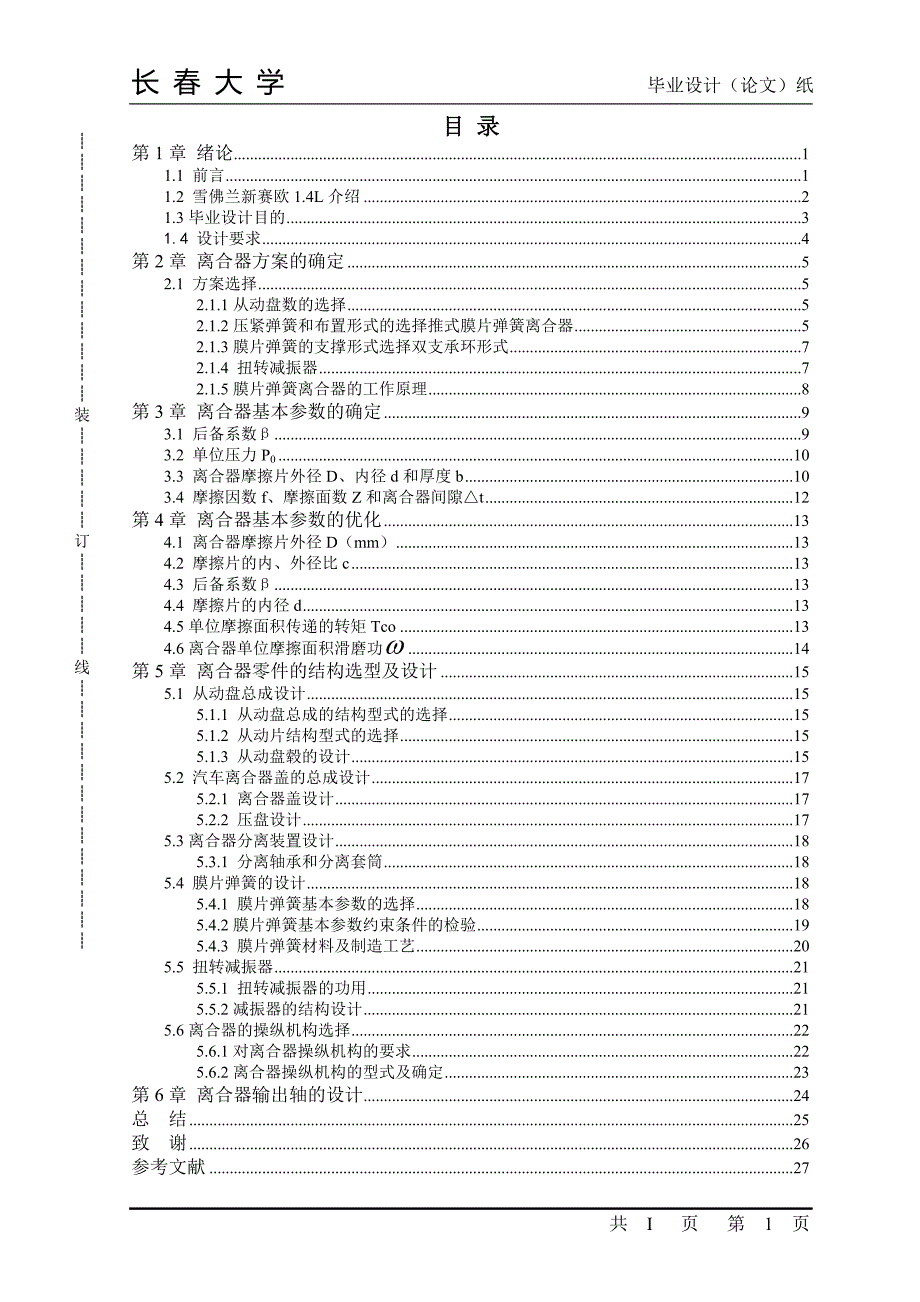

1、装订线长 春 大 学 毕业设计（论文）纸目 录第1章 绪论11.1 前言11.2 雪佛兰新赛欧1.4L介绍21.3毕业设计目的31.4 设计要求4第2章 离合器方案的确定52.1 方案选择52.1.1从动盘数的选择52.1.2压紧弹簧和布置形式的选择推式膜片弹簧离合器52.1.3膜片弹簧的支撑形式选择双支承环形式72.1.4 扭转减振器72.1.5膜片弹簧离合器的工作原理8第3章 离合器基本参数的确定93.1 后备系数93.2 单位压力P0103.3 离合器摩擦片外径D、内径d和厚度b103.4 摩擦因数f、摩擦面数Z和离合器间隙t12第4章 离合器基本参数的优化134.1 离合器摩擦片外径D
2、mm）134.2 摩擦片的内、外径比c134.3 后备系数134.4 摩擦片的内径d134.5单位摩擦面积传递的转矩Tco134.6离合器单位摩擦面积滑磨功14第5章 离合器零件的结构选型及设计155.1 从动盘总成设计155.1.1 从动盘总成的结构型式的选择155.1.2 从动片结构型式的选择155.1.3 从动盘毂的设计155.2 汽车离合器盖的总成设计175.2.1 离合器盖设计175.2.2 压盘设计175.3离合器分离装置设计185.3.1 分离轴承和分离套筒185.4 膜片弹簧的设计185.4.1 膜片弹簧基本参数的选择185.4.2膜片弹簧基本参数约束条件的检验195.4.3

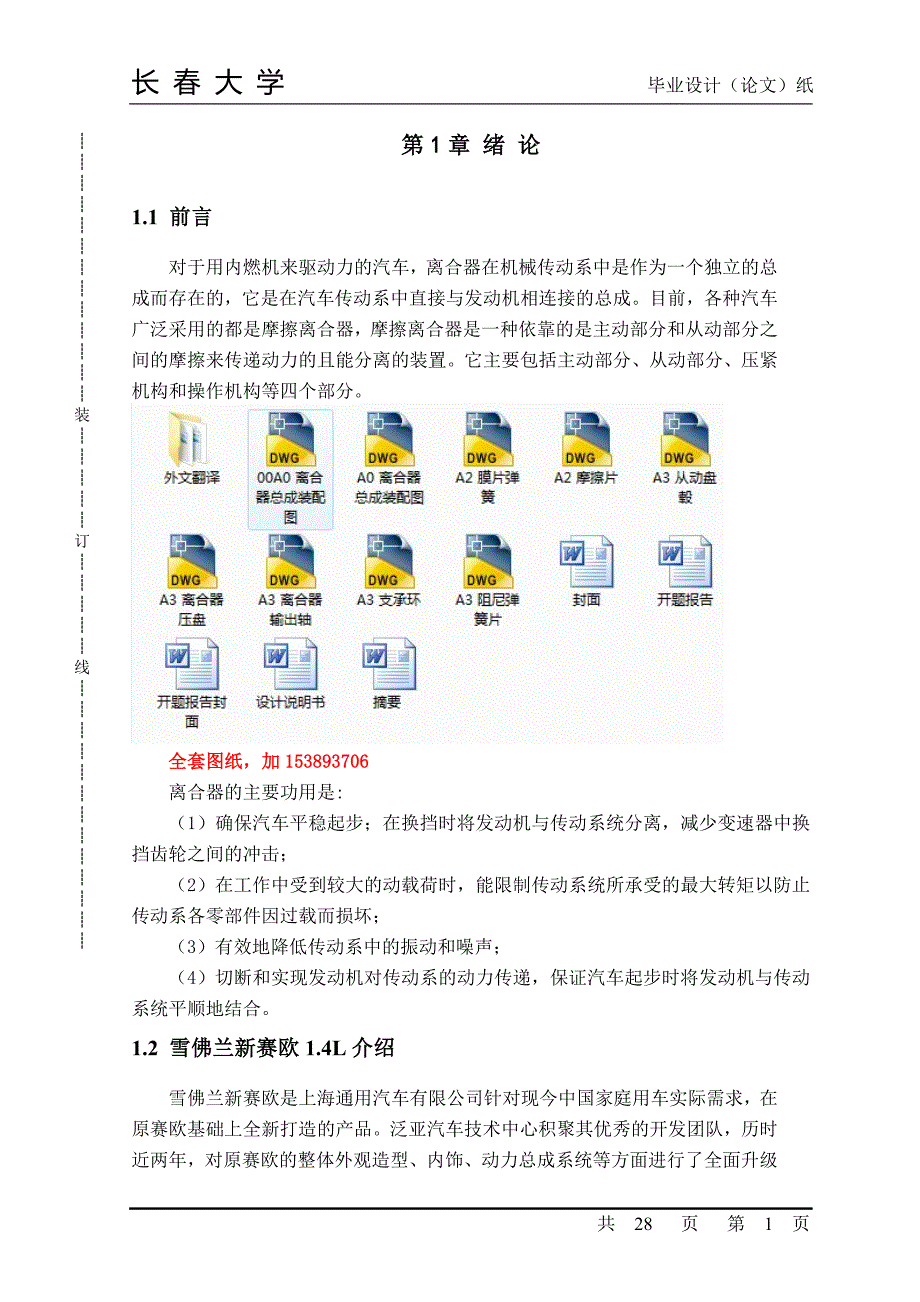

3、 膜片弹簧材料及制造工艺205.5 扭转减振器215.5.1 扭转减振器的功用215.5.2减振器的结构设计215.6离合器的操纵机构选择225.6.1对离合器操纵机构的要求225.6.2离合器操纵机构的型式及确定23第6章 离合器输出轴的设计24总 结25致 谢26参考文献27共 I 页 第 1 页第1章 绪 论1.1 前言对于用内燃机来驱动力的汽车，离合器在机械传动系中是作为一个独立的总成而存在的，它是在汽车传动系中直接与发动机相连接的总成。目前，各种汽车广泛采用的都是摩擦离合器，摩擦离合器是一种依靠的是主动部分和从动部分之间的摩擦来传递动力的且能分离的装置。它主要包括主动部分、从动部分、
4、压紧机构和操作机构等四个部分。全套图纸，加153893706离合器的主要功用是:（1）确保汽车平稳起步；在换挡时将发动机与传动系统分离，减少变速器中换挡齿轮之间的冲击；（2）在工作中受到较大的动载荷时，能限制传动系统所承受的最大转矩以防止传动系各零部件因过载而损坏；（3）有效地降低传动系中的振动和噪声；（4）切断和实现发动机对传动系的动力传递，保证汽车起步时将发动机与传动系统平顺地结合。1.2 雪佛兰新赛欧1.4L介绍雪佛兰新赛欧是上海通用汽车有限公司针对现今中国家庭用车实际需求，在原赛欧基础上全新打造的产品。泛亚汽车技术中心积聚其优秀的开发团队，历时近两年，对原赛欧的整体外观造型、内饰、动力

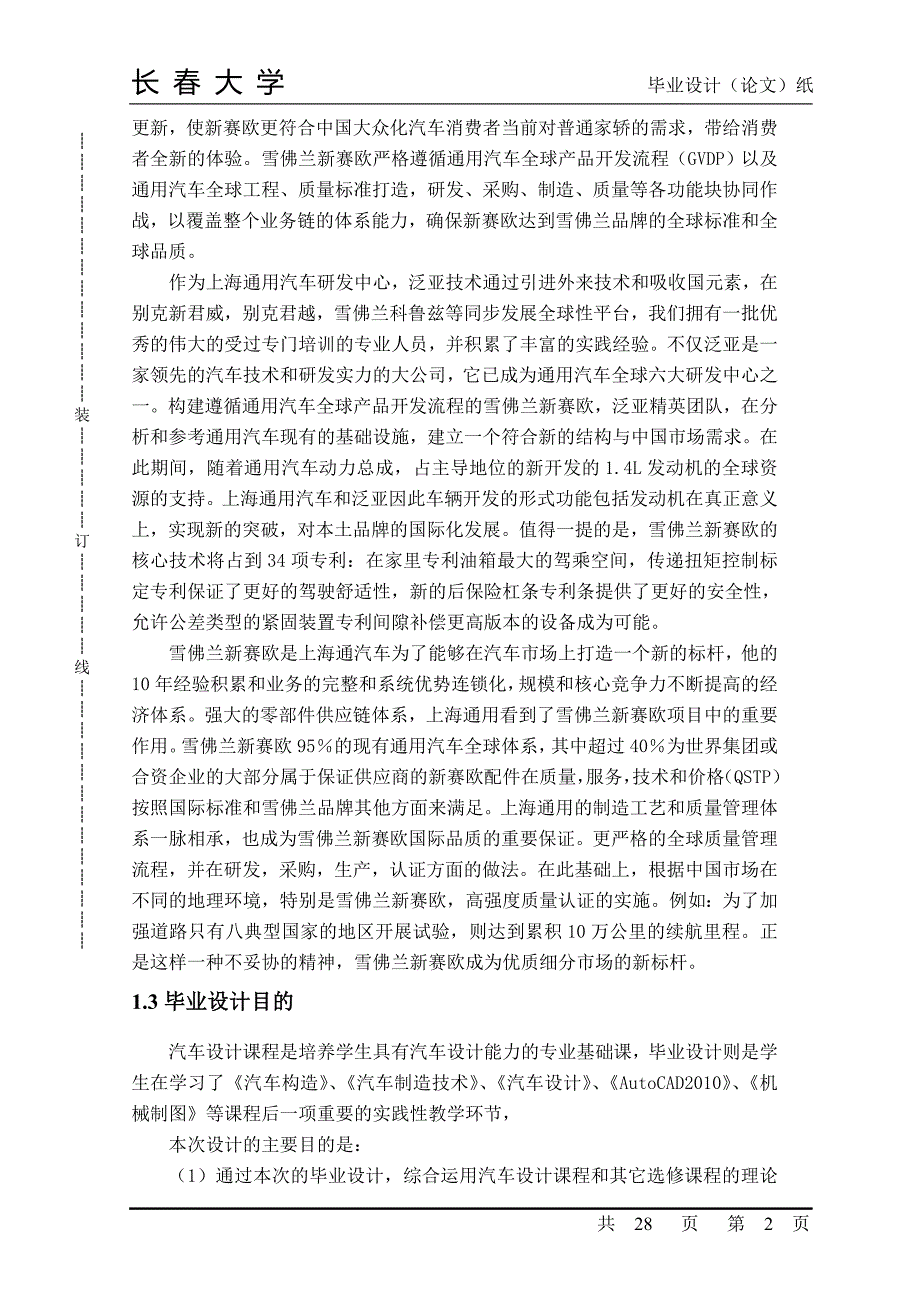

5、总成系统等方面进行了全面升级更新，使新赛欧更符合中国大众化汽车消费者当前对普通家轿的需求，带给消费者全新的体验。雪佛兰新赛欧严格遵循通用汽车全球产品开发流程（GVDP）以及通用汽车全球工程、质量标准打造，研发、采购、制造、质量等各功能块协同作战，以覆盖整个业务链的体系能力，确保新赛欧达到雪佛兰品牌的全球标准和全球品质。作为上海通用汽车研发中心，泛亚技术通过引进外来技术和吸收国元素，在别克新君威，别克君越，雪佛兰科鲁兹等同步发展全球性平台，我们拥有一批优秀的伟大的受过专门培训的专业人员，并积累了丰富的实践经验。不仅泛亚是一家领先的汽车技术和研发实力的大公司，它已成为通用汽车全球六大研发中心之一。
6、构建遵循通用汽车全球产品开发流程的雪佛兰新赛欧，泛亚精英团队，在分析和参考通用汽车现有的基础设施，建立一个符合新的结构与中国市场需求。在此期间，随着通用汽车动力总成，占主导地位的新开发的1.4L发动机的全球资源的支持。上海通用汽车和泛亚因此车辆开发的形式功能包括发动机在真正意义上，实现新的突破，对本土品牌的国际化发展。值得一提的是，雪佛兰新赛欧的核心技术将占到34项专利：在家里专利油箱最大的驾乘空间，传递扭矩控制标定专利保证了更好的驾驶舒适性，新的后保险杠条专利条提供了更好的安全性，允许公差类型的紧固装置专利间隙补偿更高版本的设备成为可能。雪佛兰新赛欧是上海通汽车为了能够在汽车市场上打造一个新
7、的标杆，他的10年经验积累和业务的完整和系统优势连锁化，规模和核心竞争力不断提高的经济体系。强大的零部件供应链体系，上海通用看到了雪佛兰新赛欧项目中的重要作用。雪佛兰新赛欧95的现有通用汽车全球体系，其中超过40为世界集团或合资企业的大部分属于保证供应商的新赛欧配件在质量，服务，技术和价格（QSTP）按照国际标准和雪佛兰品牌其他方面来满足。上海通用的制造工艺和质量管理体系一脉相承，也成为雪佛兰新赛欧国际品质的重要保证。更严格的全球质量管理流程，并在研发，采购，生产，认证方面的做法。在此基础上，根据中国市场在不同的地理环境，特别是雪佛兰新赛欧，高强度质量认证的实施。例如：为了加强道路只有八典型国
8、家的地区开展试验，则达到累积10万公里的续航里程。正是这样一种不妥协的精神，雪佛兰新赛欧成为优质细分市场的新标杆。1.3毕业设计目的汽车设计课程是培养学生具有汽车设计能力的专业基础课，毕业设计则是学生在学习了汽车构造、汽车制造技术、汽车设计、AutoCAD2010、机械制图等课程后一项重要的实践性教学环节，本次设计的主要目的是：（1）通过本次的毕业设计，综合运用汽车设计课程和其它选修课程的理论和实践知识，解决汽车设计的问题，掌握汽车设计中的一般规律，树立正确的设计思想，培养分析和解决实际问题的能力；（2）学会分析和评价汽车及各总成的结构与性能，合理选择结构方案及有关参数，掌握一些汽车主要零部件
9、的设计与计算的方法；（3）学会考虑所设计部件的制造工艺性、使用、维护、经济和安全等问题，培养汽车设计能力；（4）通过计算，绘图，熟练运用标准，规范，手册，图册和查阅有关技术资料，进一步培养学生的专业设计技能；（5）鼓励学生充分的利用计算机进行参数的优化设计，CAD绘图，锻炼学生能够利用计算机进行设计和绘图的能力。1.4 设计要求通过毕业设计，能够对汽车离合器结构，从动盘总成，压盘和离合器盖总成和膜片弹簧设计的更深入的了解。首先，通过互联网提供和查阅文献资料，以了解自动离合器的组成和功能的基本原则，通过分析，流量分析和模式分析，整体的概念，开发模型访问。与汽车膜片弹簧离合器进一步的认识和建模，并
10、在老师的帮助下，完成对膜片弹簧离合器的设计。为了保证汽车离合器设计的良好表现，要使离合器要满足以下的基本要求（1）不管在什么行驶的条件下均能可靠安全地传输发动机的最大转矩，并且要能够有适当的转矩的储备；（2）接合的时候要平顺柔和，能够保证汽车的开始起步时不会出现汽车的抖动和汽车冲击的现象；（3）离合器分离的时候要彻底，迅速；（4）汽车离合器从动部分的转动惯量要求要小，用来减轻汽车换挡的时候变速器齿轮间的冲击现象，这样更有利于换挡及减小同步器的磨损现象；（5）应该要有足够多的吸收热量能力和比较好的通风及散热的效果，用来保证工作时的温度不会过高，以延长其使用的寿命；（6）应该使传动系避免扭转共振，
11、并且要具有吸收振动、缓和冲击和减小噪声的能力；（7）操纵机构要求要轻松方便、准确，以更好的减轻开车人员的疲劳现象； （8）作用在从动盘上的压紧力及摩擦材料的摩擦因数在使用的过程中发生变化的现象要尽可能的小些，用来保证具有比较稳定的工作的性能；（9）应该要有足够的强度和良好的动平衡，以保证其工作可靠、寿命长； （10）结构应该要求简单、紧凑、质量小，制造的工艺性要好，拆装、维修、调整的时候要求要方便等。本次设计要求如下：（1）离合器装配图一张，视图投影准确，结构合理，画法规范，图面整洁，字体按规定用工程字书写，标题栏及零件明细表完整；（2）零件图要求的是结构要合理，尺寸公差标注需要规范，基准的选
12、择要恰当合理；（3）毕业设计的说明书一份；第2章 离合器方案的确定2.1 方案选择2.1.1从动盘数的选择： 选择双片离合器。Z=4图2-1 膜片弹簧离合器2.1.2压紧弹簧和布置形式的选择：推式膜片弹簧离合器周置弹簧由于受到了离心力的作用而产生了向外的弯曲，从而使弹簧压紧力有所下降了，离合器传递扭矩的能力也降低了，另外还有，弹簧压到它的定位面上，造成了接触部位严重的磨损，会出现弹簧断裂的现象。图2-2 两种膜片弹簧离合器膜片弹簧的离合器与其他形式的离合器相比较，有如下的几个优点：（1）膜片弹簧具有理想的非线性的弹性特性一直保持摩擦板不变的允许磨损内的弹簧压力，以便工作，以便离合器扭矩以维持基
13、本恒定的传输;相反螺旋弹簧下降的压力强时，离合器弹簧的压力减少，从而减少了踏板的作用力。为螺旋弹簧，压力大大增加。（2）膜片弹簧要求要兼起压紧弹簧和分离杠杆的作用，结构要简单、紧凑，轴向的尺寸小，零件的数目少，质量小。（3）在高速旋转的时候，要求弹簧压紧力降低得少，性能比较稳定；而圆柱螺栓弹簧压紧力则明显下降。（4）膜片弹簧是以整个圆周与压盘相接触的，所以使压力分布得比较均匀，摩擦片接触良好，磨损比较均匀。（5）容易实现良好的通风散热的效果，使用的寿命还长。（6）膜片弹簧中心与离合器中心线相重合，平衡性比较好。推式膜片弹簧离合器是现在的汽车离合器中比较流行的新型结构。它不仅克服了拉式膜片弹簧离
14、合器分离轴承的结构复杂性也克服了拆装较困难的缺点。2.1.3膜片弹簧的支撑形式选择：双支承环形式推式膜片弹簧支承结构按支承环数目不同分为三种。（1）单支承环形式，在冲压离合器盖上冲出一个环形凸台来代替后支承环使结构简化。在铆钉前侧以弹性挡环代替前支承环，以消除膜片弹簧与文承环之间的轴向间隙。单支承环形式，将膜片弹簧大端支承在离合器盖中的支承环上。（2）无支承环形式，利用斜头铆钉的头部与冲压离合器盖上冲出的环形凸台将膜片弹簧铆合在一起而取消前、后支承环；在铆钉前侧以弹性挡环代替前支承环，离合器盖上环形凸台代替后支承环，使结构更简化；取消铆钉，离合器盖内边缘处伸出的许多舌片将膜片弹簧与弹性挡环和离
15、合器盖上的环形凸台弯合在一起，结构最为简单。无支承环形式，将膜片弹簧的大端直接支承在离合器盖冲出的环形凸台上。（3）双支承环形式，用台肩式铆钉将膜片弹簧、两个支承环与离合器盖定位铆合在一起，结构简单，是早已采用的传统形式；在铆钉上装硬化衬套和刚性挡环，可提高耐磨性和使用寿命，但结构较复杂；若取消了铆钉，在离合器盖内边缘上伸出许多舌片，将膜片弹簧、两个支承环与离合器盖弯合在一起，使结构紧凑、简化、耐久性良好，因此其应用日益广泛。本次试验设计，为了画图的方便，使用无支承形式。总结：雪佛兰新赛欧轿车发动机扭矩为131N.m/4200r/min，转矩不是很大。根据要求将其类型及形式选择如下：单片离合器
16、与双片离合器相比，由于摩擦面数减少，因而大大的降低成本和使结构简单，所以选单片干式摩擦式离合器。在散热方面可以用通风窗，它制造容易，结构简单。作为轿车可以选择推式的离合器。而对于摩擦片由于胶粘的不容易更换并且更换时容易被损坏，所以选择用铆钉铆，这样克服了上述的毛病。采用膜片弹簧作为压紧弹簧的离合器为膜片弹簧离合器并选用选择双支承环形式故本次的设计采用了双支承环形式。综合上面所述的，本次的课程设计采用了单片推式膜片弹簧离合器。膜片弹簧离合总成由膜片弹簧、离合器盖、压盘、传动片和分离轴承总成等部分组成。2.1.4 扭转减振器它可分为发动机曲轴扭转刚性和驱动啮合部分，由于减少所产生的过渡的扭转振动的
17、影响调谐驱动扭转振动固有频率，驱动扭转振动阻尼，抑制响应的扭转振幅和衰减，检查空闲装配线和变速器离合器旋转振动和噪声，非稳定状态反向驱动列车荷载的影响动力传动促进和改善了乘坐舒适性离合器接合。它必须阻尼器。2.1.5膜片弹簧离合器的工作原理由下图可知，离合器盖与发动机飞轮用螺栓紧固在一起，当膜片弹簧被预加压紧，离合器处于接合位置时，由于膜片弹簧大端对压盘的压紧力，使得压盘与从动摩擦片之间产生摩擦力。当离合器盖总成随飞轮转动时(构成离合器主动部分)，就通过摩擦片上的摩擦转矩带动从动盘总成和变速器一起转动以传递发动机动力。要分离离合器时，将离合器踏板踏下，通过操纵机构，使分离轴承总成前移推动膜片弹
18、簧分离指，使膜片弹簧呈反锥形变形，压盘在传动片的弹力作用下离开摩擦片，切断了发动机动力的传递。图2-3 膜片弹簧离合器结构第三章 离合器基本参数的确定雪佛兰的新赛欧1.4L基本的参数：功率76kw/6000r/min， 扭矩131N.m/4200r/min，摩擦离合器是主要靠存在于主动部分和从动部分之间摩擦表面间的摩擦力矩来传递发动机的转矩的。汽车离合器的静摩擦力矩为： Tc=fFZRc （3-1） 式中，f为摩擦面间的静摩擦因数，计算式一般取0.25-0.30；F为压盘施加在摩擦面上的工作压力；为摩擦片的平均摩擦半径；Z为摩擦面数，单片离合器的Z=2，双片离合器的Z=4。为了保证离合器在任何
19、工况下都能可靠地传递发动机的最大转矩，设计时应大于发动机最大转矩，即 Tc=Temax （3-2）式中，为发动机最大转矩；为离合器的后备系数，定义为离合器所能传递的最大静摩擦力矩与发动机的最大的转矩之间的比，必须大于13.1 后备系数后备系数是离合器在设计时的一个主要的参数，它能够反映出离合器在传递发动机最大转矩时候的可靠程度。在选择时，充分的考虑到摩擦片在使用过程中因为磨损后还能够可靠稳定地传递发动机的最大转矩、防止离合器滑磨的时间太长、防止传动系统的过载和操纵轻松方便等因素。因此，在选择时应考虑以下几点：(1)为了能够可靠的传递发动机的最大转矩，不应该选取太小；(2)为了减少传动系的过载，
20、保证操纵的轻便性，又不应该选取太大；(3)当发动机的后备功率较大时、使用条件较好的时候，可选取得小些；(4)当使用的条件恶劣的时候，为提高起步的能力、减少离合器的滑磨，应选取得大一些；(5)汽车的总质量越大，也应选得越大；(6)柴油机工作的时候比较粗暴，转矩比较不平稳，选取的值应比汽油机大些；(7)发动机的缸数越多，转矩波动越小，可选取得小些；(8)膜片弹簧离合器选取的值可以比螺旋弹簧离合器选取得小些；(9)双片离合器的值应该要大于单片离合器。 各类的汽车离合器的取值范围见表3-1。表3-1 离合器后备系数的取值范围车型后备系数乘用车及最大质量小于6t的商用车1.20-1.75最大总质量为6-
21、14t的商用车1.50-2.25挂车1.80-4.00本次毕业设计的对象是雪佛兰的新赛欧1.4L，它是属于乘用车的，故本次毕业设计的后备系数的取值范围为1.20-1.75，初次的选取=1.53.2 单位压力P0压力对表面耐磨性的确定单元，和离合器的性能及使用寿命大大降低，因此选择离合器的工作条件时，应考虑保留的大小，使发动机的摩擦，材料，尺寸，质量和数量的备用部门，以及其他因素。离合器使用频繁时，当发动机的后备系数比较小的时候， P0应取得小一些；如果摩擦片的外径比较大时候，为了能够降低摩擦片外缘处的热负荷， P0应取得小一些；如果后备系数比较大的时时，可适当的增大P0 当摩擦片采用不同材料的
22、时候，P0取值范围见表3-2。表3-2 摩擦片单位的压力P0的取值范围摩擦片的材料单位的压力P0/MPa石棉基材料模压0.15-0.25编织0.25-0.35粉末的冶金材料铜基0.35-0.50铁基金属的陶瓷材料0.70-1.50本次设计摩擦片为石棉基材料，P0选择：0.10P01.50MPa, 初次的选取为P0=0.25MPa。3.3 离合器摩擦片外径D、内径d和厚度b摩擦片的外径是离合器设计的重要参数，它对离合器的轮廓尺寸、质量和使用寿命有着决定性的影响。如果离合器的结构形式和摩擦片材料已经选好的时候，汽车发动机的最大转矩为已知的时候，恰当的选取后备系数和单位的压力P0，能够初步的估算出摩
23、擦片的外径，即： （3-3）摩擦片的外径D（mm）也可以由发动机最大的转矩（Nm）按如下的经验公式选用： （3-4）式中，为直径的系数，取值范围见表3-3。表3-3 直径系数的取值范围车型直径系数KD乘用车14.6最大总质量为1.8-14.0t的商用车16.0-18.5（单片离合器）13.5-15.0（双片离合器）最大总质量大于14.0t的商用车22.5-24.0本次设计的对象是属于乘用车的，所以选取=14.6，由车型的分析可以知道该车型的发动机的最大扭矩：131Nm/4200rpm。然而可算出摩擦片的外径D=167.1mm。按初步的选定以后，还需尽量注意摩擦片尺寸的系列化和标准化，应该要符合
24、尺寸系列标准汽车用离合器面片表3-4为我国摩擦片尺寸的标准。表3-4 离合器摩擦片尺寸系列和参数外径180200225250280300325350内径125140150155165175190195厚度3.53.53.53.53.53.53.540.6940.7000.6670.6200.5890.5830.5850.5570.6670.6570.7030.7620.7960.8020.8000.827单位面积132160221302402466546678所以，可以选取摩擦片的尺寸为D=200mm，d=140mm,厚度b=3.5mm,c=0.7,单位面积=160。3.4 摩擦因数f、摩擦面
25、数Z和离合器间隙t摩擦片的摩擦因数f取决于摩擦片所用的材料及其工作温度、单位压力和滑磨速度等因素。各种摩擦材料的摩擦因数f的取值范围见表3-5表3-5 摩擦材料的摩擦因数f的取值范围摩擦材料摩擦因数f石棉基材料模压0.20-0.25编织0.25-0.35粉末冶金材料铜基0.25-0.35铁基0.35-0.50金属陶瓷材料0.4取f=0.30。在前面的设计分析中已经陈述了本次设计选用的是双片推式膜片弹簧离合器，故Z=4。离合器间隙t是指离合器处于正常接合状态、分离套筒被回位弹簧拉到后极限位置时，为保证摩擦片正常磨损过程中离合器仍能完成接合，在分离轴承和分离杠杆内端之间留有的间隙。取t=3mm。第
26、4章 离合器基本参数的优化4.1 离合器摩擦片外径D（mm）摩擦片尺寸应符合尺寸系列标准GB5764-86汽车用离合器面盖片，所选的D应使摩擦片最大圆周速度不超过6570ms，以免摩擦片发生飞离。 （4-1）=*6000*200*/60=62.83m/s70m/s满足要求。4.2 摩擦片的内、外径比c摩擦片的内、外径比c应在0.53-0.70范围内，即： 0.530.700.70 （4-2）由此可见，满足要求。4.3 后备系数为了保证离合器能够可靠地传递发动机的转矩，并能够防止传动系过载，不同的车型的值应该要在某个一定的范围之内，最大的范围是1.2-4.0。根据赛欧的车型情况，已经选取后备系数
27、1.21.54.0 （4-3）满足要求。4.4 摩擦片的内径d为了保证扭转减振器的安装，离合器摩擦片的内径d须要比减振器弹簧位置直径还要大50mm左右，即： （4-4）得：90mm4.5单位摩擦面积传递的转矩Tco为了能够反映离合器传递的转矩并保护过载的能力，单位的摩擦面积传递的转矩应该要小于其许用值，即：= （4-5）=0.204*0.28* 满足要求4.6离合器单位摩擦面积滑磨功为了减少汽车起步的的时候离合器的滑磨，防止摩擦片表面的温度过高从而发生烧伤现象，离合器每一次接合的单位面积滑磨功应小于其许用值，即 （4-6）式中，单位面积滑磨功()；其许用值()；对于乘用车：=0.4，对于最大总
28、质量小于6.0t的商用车：=0.33，对于最大总质量大于6.0t的商用车：=0.25；为汽车起步时离合器接合一次所产生的总滑磨功，可根据下式计算 （4-7）式中，汽车总质量；轮胎滚动半径；汽车起步时所用变速器挡位的传动比；主减速器传动比；发动机转速；计算时乘用车取，商用车取。查得轮胎数据 175/65 R14 =(175*65%)+(14*25.4/2) （4-8）=291.6mm整备质量查得1060kg=1060+=1060+5*70=1410kg根据汽车理论，选取=4 =4.4 算得 W=8489J =0.13J/=0.4 J/ 满足要求第5章 离合器零件的结构选型及设计5.1 从动盘总成
29、设计5.1.1 从动盘总成的结构型式的选择离合器从动盘的总成主要是由摩擦片，从动片，减振器和从动盘毂等部分组成的。从动盘对离合器工作性能的影响非常的大，应该需要满足如下的设计要求： (1)转动惯量应该要求尽量小些，以能够减小变速器换挡时轮齿间的冲击。 (2)应该要具有轴向的弹性，使离合器接合时平顺，方便于起步，而且使摩擦面压力分布要均匀，以减小磨损。 (3)应该要装扭转减振器，以更好的避免传动系共振，并且缓和冲击。摩擦面片要采用有机的材料。选用带扭转减振器的从动盘时候，从动片通常是选用1.32.0mm厚的钢板冲压而成的。将其外缘的盘形部分磨薄至0.651.0mm，以能够减小其转动惯量。整体式弹
30、性的从动片一般要用高碳钢（如50）或65Mn钢板，热处理的硬度3848HRC。5.1.2 从动片结构型式的选择在设计驱动板的时候，要尽量减少重量，质量分布应尽量靠近旋转中心，以达到最小的时候使离合器连接顺畅，保证汽车起步时离合器的驱动稳定，一片单片结构通常具有这样的轴向驱动板，三种结构：1、弹性盘单片型；2、分离式弹性从动盘；3、组合式弹性从动片。选择整体式弹性从动片，它能满足达到轴向弹性的要求，生产率高。5.1.3 从动盘毂的设计从动盘毂是离合器中承受载荷最大的零部件，它是用来装在变速器的输入轴前端的花键上的，一般采用的是齿侧定心的矩形花键，花键轴与孔采用间隙配合。 输出毂的轴向长度不应该太
31、小，以免分散离开分离是不完全的，并且通常是在花键轴的花键轴的滑动的同时直径1.0至1.4倍。该草案需要花键轴直径的1.4倍。输出毂共同使用锻钢（对于45,40Cr等），表面硬度和芯一般是2632HRC。要完善内部花键孔的表面硬度和耐磨性，可以镶边，窗口和阻尼弹簧驱动件的结合部，应该是高频处理。减振弹簧常采用60Si2MnA、50CrVA、65Mn等弹簧钢丝。花键的结构尺寸可根据从动盘外径和发动机转矩按国标GB11441974选取。表5-1 花键轴规格表从动盘外径 D(mm发动机最大扭矩 (NM)花键齿数n花键外径(mm)花键内径(mm)齿厚(mm)有效齿长(mm)225150 10322643
32、0250200103528435280280103528440300310104032550325380104032550350480104032555380600104032560410720104536565430800104536565根据发动机最大转矩为Temax=131Nm，选取表5-2 所选从动盘毂花键参数从动盘外径D/mm花键齿数花键外径 D/mm花键内径d/mm齿厚b/mm有效齿长/mm挤压应力22510322643011.3花键尺寸选定后应进行强度校核。由于花键损坏的主要形式是由于表面受挤压过大而破坏，所以花键要进行挤压应力计算。挤压应力计算公式： 挤压= （5-1）式中，P
33、为离合器花键的齿侧面的压力()。它由下式确定：花键的齿侧面压力的计算公式 ，花键的内外径； Z从动盘毂的数目,Z=1；发动机最大转矩；表示的是花键的齿数；表示的是花键齿的工作高度； 表示的是花键有的效长度。则故满足要求。5.2 汽车离合器盖的总成设计5.2.1 离合器盖设计为了减轻重量和刚度，自动离合器罩普通碳钢板的约3至5毫米（约08钢）冲压成复杂的形状的厚度。设计时特别要注意通风等问题的刚性。离合器盖刚度不够，大变形是产生，它不仅会影响操作系统的传输效率，而且还可能导致分离是不完全的，过早的耐磨内衬，齿轮换档困难。印刷版用印刷版，夹紧杆，弹簧等内置因此应该飞轮保持良好的对准，以免影响到组件
34、的平衡和正常工作。与定位销或螺栓的过程中可被施加到销。膜片离合器盖支助厅应具有高的尺寸精度。改善通气和去除离合器摩擦磨损粉末，以防止摩擦表面温度过高，以确保的前提下的刚性，可以设置循环空气输入和离合器罩的输出，这是还设计有鼓结构的叶片盖。设计要求，离合器盖，离合器罩的直径比离合器板的外径大，可以包含连接部分上的其它部件在其中。5.2.2 压盘设计对压盘设计的要求：压盘应该要具有较大的质量，以增大热容量，减小温升，防止其产生裂纹和破碎，有时可以设置各种形状的散热筋或鼓风筋，以帮助散热通风。中间压盘可铸出通风槽，也可采用传热系数较大的铝合金压盘。压盘应具有较大的刚度，使压紧力在摩擦面上的压力分布均
35、匀并减小受热后的翘曲变形，以免影响摩擦片的均匀压紧及离合器的彻底分离，厚度约为1525mm。与飞轮应保持良好的对中，并要进行静平衡，压盘单件的平衡精度应不低于1520g.cm。压盘高度（从承压点到摩擦面的距离）公差要小。初步确定压盘厚度为15mm，外径225mm，内径120mm。材料为灰铸铁HT20铸成，密度为。C=481.4J/(kg.)压盘的厚度初步确定后，应根据下式来校核离合器一次接合的温升t压盘温升（），不超过810；c压盘的比热容，铸铁的比热容为)；传到压盘的热量所占的比例，对单片离合器，=0.5；可算得压盘质量m=3.816kg。温升t=2.177，满足要求。5.3离合器分离装置设
36、计5.3.1 分离轴承和分离套筒在一些主轴线分离力的部件，而且还告诉旋转的径向力作用下的离心力来承担。此前主要推力球轴承或深沟球轴承，但他们的润滑条件不好，磨损严重，噪声，可靠性差，寿命短。目前在国外有推力角接触球轴承，采用全封闭结构和高温锂基润滑脂，其分离舌手指形状端部的形状一起舌部通常是舌部弧形表面的球形表面被假定为前侧的平面或凹面。本设计采用角接触推力球轴承。本次的设计采用的是自动调节轴承系统，列车断开联接。出口有轴承外圈和内圈和凸缘和壳体的凸缘径向间隙之间的距离之间的套管内的外释放套筒，以确保这些间隙的释放相对于轴承的套筒径向移动约1mm的间隔。如果轴承外圈不会晃动它不起作用。如果膜片
37、轴承错位的旋转轴线，轴承将自动上同心径向位置漂浮到分离轴承可以保证即使压缩舌每个分隔指尖。这可以降低振动和噪音，磨损少意味着单独分离轴承部，无助于过热和脂肪分解的损失。延长轴承的寿命。此外，该分离轴承外圈是传统旋转的旋转改变了内和外旋转固定，内部结构以促进分离装置增加相应膜片弹簧杠杆比，而且由于内圈转动时，在离心力的作用，包括脂肪下，外圈之间循环改进，提高了轴承的使用寿命。膜片的拉出贮存室分离的压缩舌之间直接膜片弹簧和止动环，然后在弹性夹紧环夹紧结构是简单的。5.4 膜片弹簧的设计5.4.1 膜片弹簧基本参数的选择（1）比值H/h和h的选择比值H/h对膜片弹簧的弹性特性影响极大。当H/h 时，
38、 有一极大值和一极小值；当H/h=2 时， 的极小值落在横坐标上。为保证离合器压紧力变化不打和操纵轻便，汽车离合器用膜片弹簧的H/h一般为1.52.0，板厚h为24mm。初取h=3mm, H/h =1.5，H=4.5m （2）R/r比值和R、r的选择研究表明，R/r越大，弹簧材料的利用率就越低，弹簧就越硬，弹性特性曲线受直径误差的影响越大，而且应力越高。根据结构的布置和压紧力的要求，R/r一般为1.201.35。为使摩擦片上的压力分布比较均匀，推式膜片弹簧的R值宜取为大于或者等于摩擦片的平均半径=85则可以初取r=87.5mm，R=105mm。（3）的选择膜片弹簧自由状态下圆锥底角与内截高度H
39、关系密切，一般在915范围内。可算得=14.42 满足要求。（4）膜片弹簧工作点位置的选择膜片弹簧工作点位置如图5-1所示，该曲线的拐点H对应着膜片弹簧的压平位置，而且。新离合器在接合状态时，膜片弹簧工作点B一般取在凸点M和拐点H之间，且靠近或在H点处，一般，以保证摩擦片能够在最大磨损的限度范围内的压紧力从到变化不打。当发生分离的时候，膜片弹簧的工作点从B变化到C。为了能够在最大限度的减小踏板力，C点应该要尽量的靠近N点。（5）分离指数目n的选择 分离指数目n常取为18，大尺寸膜片弹簧可取24，小膜片弹簧可取12。 本次设计取n=16。（6）膜片弹簧小端内径及分离轴承作用半径的确定 由离合器的
40、结构决定，其最小值应大于变速器第一轴花键的外径，应大于。取=28mm，=32mm（7）切槽宽度、及半径的确定=3.23.5mm，=910mm,的取值应满足r-。本次设计取=3.4mm,=9mm，=77.5mm，满足r-（8）压盘加载点半径和支承环加载点半径的确定的取值将影响膜片弹簧的刚度。应略大于r且尽量接近r，应略小于R且尽量接近R。本次设计，取=87.5mm，=100mm。5.4.2膜片弹簧基本参数约束条件的检验(1)弹簧的各部分相关尺寸的比值应该在相应的范围内 （5-5）R/r=1.2;2R/h=70;R/ro=3.75 满足条件(2)为了能够使摩擦片上的压紧力分布得比较的均匀,推式膜片
41、弹簧压盘的加载点半径应该要位于摩擦片的平均半径与外半径之间。即 （5-6） 符合要求。(3)可根据弹簧结构的布置要求, 与,与,与之差应在一定范围内,即 （5-7）R-R1=5;r1-r=0;rf-ro=4 符合要求。(4)膜片弹簧的分离有着分离杠杆的作用,因此其杠杆比应该要在一定的范围内，先取, （5-8） 符合要求。5.4.3 膜片弹簧材料及制造工艺国产隔膜就像是优质精密不锈钢材料60Si2MnA钢或50CrVA规则。以确保其硬度，几何结构承载特性和表面质量的要求，需要进行一系列的处理。为了增加盘簧的承载能力，以在治疗的膜片弹簧极端压力，也就是沿工作方向分离的状态在完全独立的点继续施加移过
42、量3-8倍隔开一定产生塑性变形，使得膜片弹簧和其使用的制造中的残余应力状态的表面来实现，反之亦然进行加固的目的。通常处理由相同的操作条件下的极压性，在5至30的膜片弹簧的疲劳寿命可能会增加。此外，该隔膜或双喷丸的凹面，即高速弹丸流被喷到膜片弹簧的表面上的塑性变形的表面，从而表面层具有一定厚度的加强的，发挥效应形成加工硬化也可以增加承载能力和耐久性。为了提高分离指的耐磨性，可对其端部进行高频淬火。在膜片弹簧与压盘接触圆形处，为了防止由于拉应力的作用而产生裂纹，可对该处进行挤压处理，以消除应力源。光阑面可以无毛刺，裂纹，划痕，腐蚀等缺陷。硬度板簧部分通常是4550HRC，分离指尖硬度为5562HR
43、C，在同一块上相同的硬度范围的差不超过3个单位以上。板簧部应均匀回火屈氏体和少量山梨醇。深度单个碳层一般不超过厚度的3。内的隔膜，所述外半径公差规则H11和的0.025毫米H11厚度公差为10的锥角公差的始端。上部和1.6微米，小于0.1毫米的一般要求的底表面的平坦膜片弹簧的表面粗糙度的下表面。当隔膜弹簧在接合状态，相互高度差分离指尖通常要求小于0.81.0毫米5.5 扭转减振器5.5.1 扭转减振器的功用(1)降低了发动机曲轴与传动系接合部分的扭转刚度，调谐了传动系扭振固有率；(2)增加了传动系的扭振阻尼，抑制了扭转共振影响振幅，并衰减因冲击而产生的瞬间扭振；(3)控制动力传动系总成怠速时离合器与变速器轴系的扭振，消减变速器怠速噪声和主减速器与变速器的扭振和噪声；(4)缓和非稳定工况下传动系的扭转冲击载荷，改
