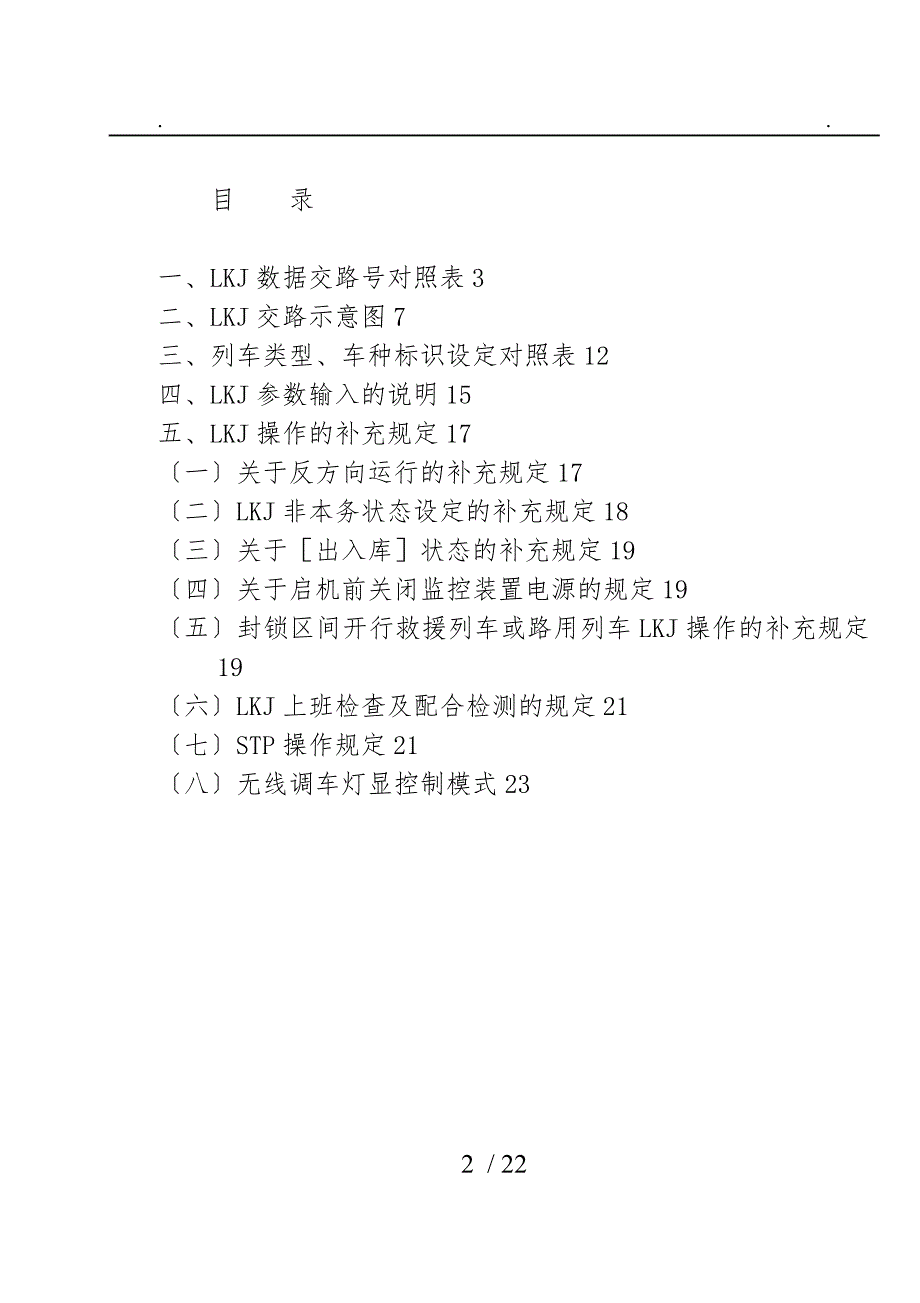

机车乘务员LKJ操作使用手册附件.doc_第1页
第1页 / 共22页

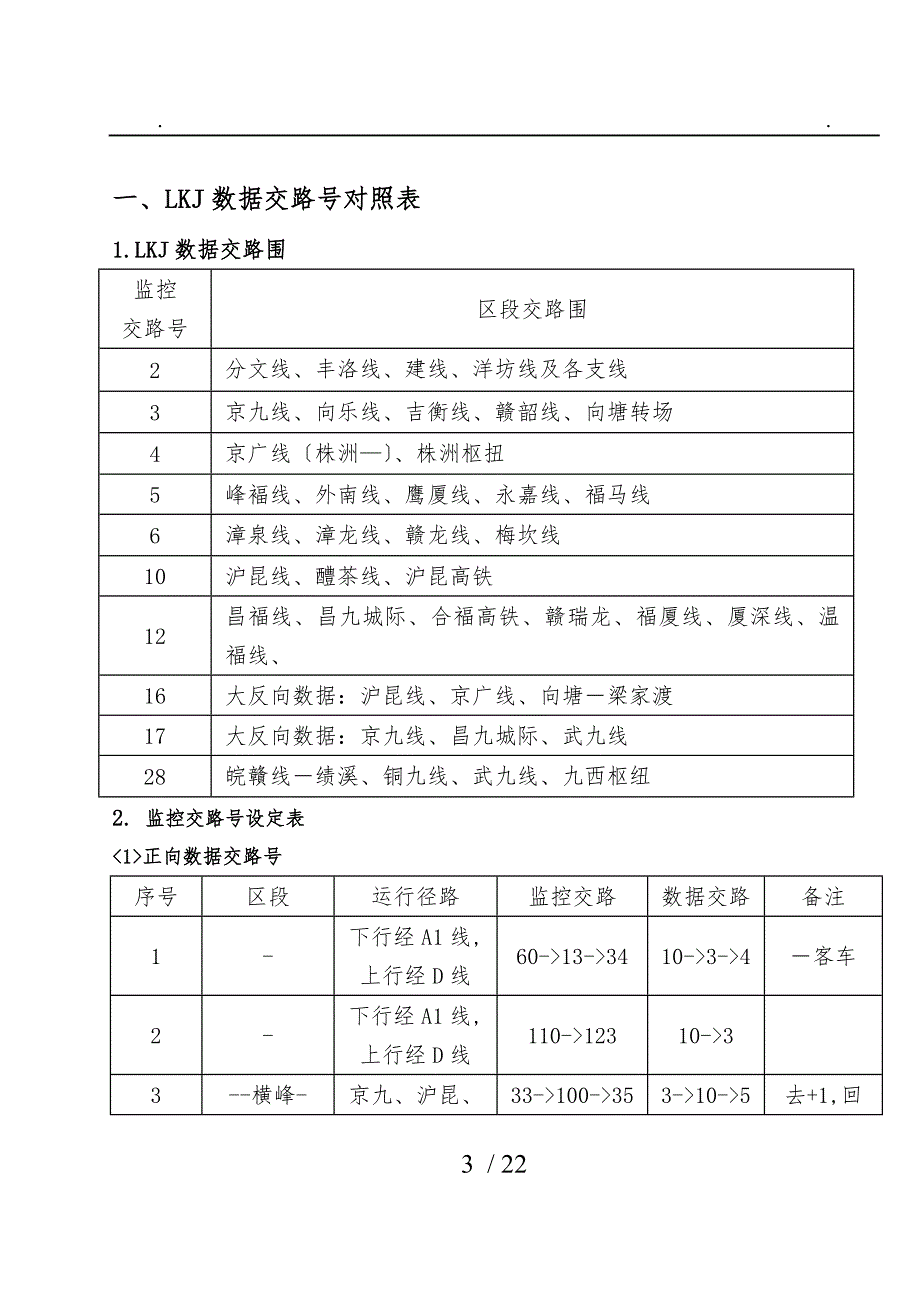

机车乘务员LKJ操作使用手册附件.doc_第2页
第2页 / 共22页

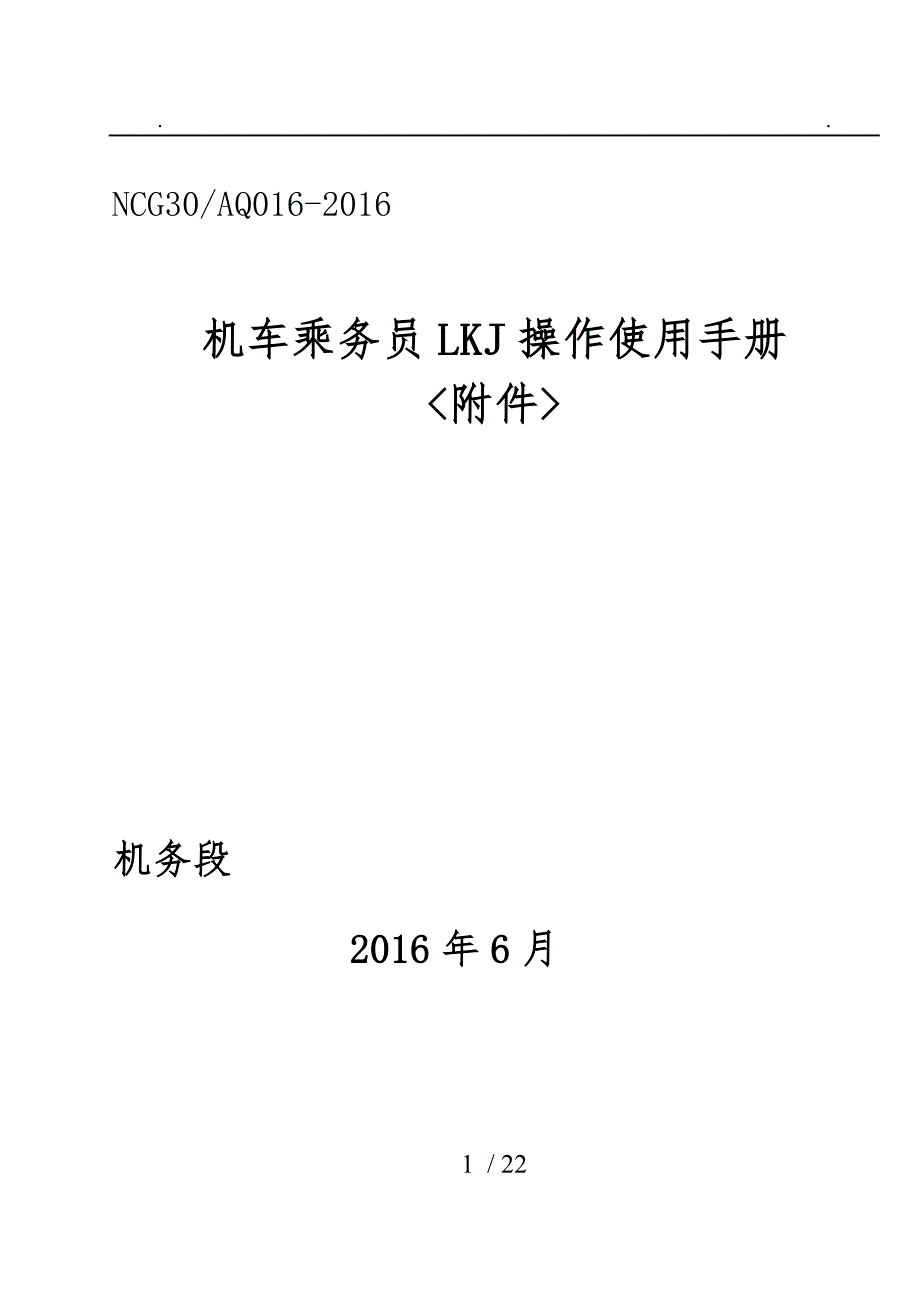

机车乘务员LKJ操作使用手册附件.doc_第3页
第3页 / 共22页
机车乘务员LKJ操作使用手册附件.doc_第4页
第4页 / 共22页
机车乘务员LKJ操作使用手册附件.doc_第5页
第5页 / 共22页
点击查看更多>>
资源描述

1、 .NCG30/AQ016-2016机车乘务员LKJ操作使用手册机务段2016年6月22 / 22 目 录一、LKJ数据交路号对照表3二、LKJ交路示意图7三、列车类型、车种标识设定对照表12四、LKJ参数输入的说明15五、LKJ操作的补充规定17一关于反方向运行的补充规定17二LKJ非本务状态设定的补充规定18三关于出入库状态的补充规定19四关于启机前关闭监控装置电源的规定19五封锁区间开行救援列车或路用列车LKJ操作的补充规定19六LKJ上班检查及配合检测的规定21七STP操作规定21八无线调车灯显控制模式23一、LKJ数据交路号对照表1.LKJ数据交路围监控交路号区段交路围2分文线、丰

2、洛线、建线、洋坊线及各支线3京九线、向乐线、吉衡线、赣韶线、向塘转场4京广线株洲、株洲枢扭5峰褔线、外南线、鹰厦线、永嘉线、福马线6漳泉线、漳龙线、赣龙线、梅坎线10沪昆线、醴茶线、沪昆高铁12昌福线、昌九城际、合福高铁、赣瑞龙、福厦线、厦深线、温福线、16大反向数据:沪昆线、京广线、向塘梁家渡17大反向数据:京九线、昌九城际、武九线28皖贛线绩溪、铜九线、武九线、九西枢纽2. 监控交路号设定表正向数据交路号序号区段运行径路监控交路数据交路备注1-下行经A1线,上行经D线60-13-3410-3-4客车2-下行经A1线,上行经D线110-12310-33-横峰-京九、沪昆、峰福线33-100-

3、353-10-5去+1,回-34-横峰-沪昆、峰福线200-4510-5去-3,回+15-京九、沪昆线50106-株洲-京九、沪昆、京广线230-5410-4株洲车次17-株洲-京广、沪昆、京九线54-2304-10XX营业车次+38-株洲-京广、沪昆、京九线104-1704-10株洲始发170;XX直通车次+39-株洲-沪昆、京广线90-4410-4株洲车次110-株洲-京广、沪昆线44-904-10XX营业车次311-株洲-京广、沪昆线34-804-10株洲始发80;XX直通车次312-株北沪昆、株北东到、南到等77-3410单方向进株洲北13来舟-外南线、峰福、沪昆线65-1305-10

4、14-峰福、沪昆线95-120,5-1015-绩溪皖赣线2282816-沪昆、皖赣线232-22810-28反向数据交路号序号区段运行径路监控交路数据交路备注1株洲-沪昆线上下行1616反向2株洲-京广线上下行1616反向3向七场-定南京九线上下行1717反向4向塘-蔡山京九线上下行1717反向5向塘-京九、昌九城际线1717反向6德安城际-庐山-夏畈武九线1717反向7向塘-梁家渡上行:向东E、E2线;下行:向东D2 ,D线1616反向高铁数据交路号序号区段运行径路监控交路数据交路备注1南-西-江山沪昆高铁180102西-合福场-沪昆、合福高铁100-11210-12合福场变车次-3,反之+

5、13-玉山南-江山杭长场合福、沪昆高铁172-15012-104-北合福高铁116125西-永泰-昌福客专56126南-江山杭长场沪昆高铁1616反向7-北合福高铁668合福场-玉山南合福高铁669合福场-高速场西南联络线1056车次上行3乘务区段客车固定径路站名站序表4本段值乘区段客、货、行包交路号设定表二、LKJ交路示意图1.固定旅客列车LKJ交路示意图交路号、车站号序号旅客列车值乘区段固定旅客列车交路号固定旅客列交路示意图1区段本局机车、局机车使用50;局机车:下行220或221;下行140或1612株洲区段下行使用90跳转44;上行株洲始发XX无营业使用80,XX营业90;下行使用44

6、株洲跳转90XX营业,下行使用34株洲跳转80XX直通。3向塘株洲区段1.下行使用230,株洲跳转54;2.上行株洲始发XX无营业使用170,XX营业230;3.下行使用54株洲跳转230XX营业,下行使用104株洲跳转170XX直通;4.-场使用161。4区段下行向五场60或110;向七场13或123;上行梁家渡13/或123,温家圳60或110。5绩溪区段交路号2286区段使用232;使用2287武夷山区段1.南使用120转95;始发95。2.来舟使用130转65;始发65。8向七场特快货物班列交路号602.LKJ数据交路示意图交路号、车站号、支线号序号LKJ数据交路号区段交路示意图12分

7、宜文竹、XX洋坊区段;塘建线、丰洛线23京九线蔡山龙南、西环线、吉衡线、赣韶线、向乐线33向塘单机转场44株洲枢扭、株洲55横山峰南、铅、外南线610东株北、向塘、醴陵南茶陵710、12、6沪昆高铁、合福高铁、昌福客专,6号反向816沪昆线大反向数据917京九线大反向数据1028绩溪3.出租机车运行各区段LKJ交路示意图:4LKJ对开对标地点一览表5LKJ数据特殊设置地点一览表三、列车类型、车种标识设定对照表列车类型车种标识包含列车开行方式备注旅客列车无纯数字车次、K、T、Z、L、Y、其他直达特快旅客列车特快旅客列车快速旅客列车普通旅客列车通勤列车临时旅客列车旅游列车1.固定走行径路;2.按客

8、车执行线路限速;3.其他与列车类型有关的控制按客车类型对待。全列客车底00、0Z、0K、0T、0L、0Y、0、FZ、FK、FT、FL、FY、F、其他回送图定客车底回送出入厂客车底列车回送快速旅客列车回送特快旅客列车回送直达特快旅客列车回送旅游列车回送临时旅客列车回送因故折返旅客列车因故折返快速旅客列车因故折返特快旅客列车因故折返直达特快旅客列车因故折返旅游列车因故折返临时旅客列车1.有不固定和固定走行径路两种方式。按路局要求优先使用固定径路2.按客车执行线路限速;3.其他与列车类型有关的控制按客车类型对待。特快货物班列X、0X、FX其他特快货物班列特快货物班列回送列车因故折返特快货物班列1.固

9、定走行径路;2.按客车执行线路限速;3.其他与列车类型有关的控制按客车类型对待。快速货物班列X、0X、FX其他快速货物班列货物快运列车中欧、中亚集装箱班列中亚集装箱水铁联运班列快速货物班列回送列车货物快运列车回送列车中欧、中亚集装箱班列回送列车中亚集装箱回送列车水铁联运班列回送列车因故折返快速货物班列因故折返货物快运列车因故折返中欧、中亚集装箱班列因故折返中亚集装箱因故折返水铁联运班列普快货物班列除外1.不固定走行径路;2.按客车执行线路限速;3.其他与列车类型有关的控制按货车类型对待。普通货车无快运货物列车除外的其他货物列车含普快货物班列,轴重小于25t1.不固定走行径路;2.按货车执行线路

10、限速;3.其他与列车类型有关的控制按货车类型对待。客车单机无、其他1.提供不固定和固定走行径路两种方式。按路局要求优先使用固定走行径路2.按客车执行线路限速;货车单机无、其他1.不固定走行径路;2.按货车执行线路限速;25t轴重货车无、其他快运货物列车除外的其他货物列车,轴重为25t我局未开行1.不固定走行径路;2.按货车执行线路限速;27t轴重货车无、其他快运货物列车除外的其他货物列车,轴重为27t我局未开行1.不固定走行径路;2.按货车执行线路限速;30t轴重货车无、其他快运货物列车除外的其他货物列车,轴重为30t我局未开行1.不固定走行径路;2.按货车执行线路限速;除表中列出的常用车种标

11、识外,可选择其他选项,使用软键盘输入。四、LKJ参数输入的说明1单机运行LKJ操作办法1为规单机运行LKJ的操作,对参数设定及限速作如下规定:单机名称车次围速度等级客车单机5000150998100、120km/h货车单机510015199880km/h小运转单机520015299880km/h2客车单机有固定径路和非固定二种方式按路局要求优先使用固定径路;货车单机均按按LKJ数据基本交路号设定有输入支线功能。3单机转场挂头按下表规定设定:单机转场车次径 路交 路 号51XXX51XXX株洲-株北4号上行;或10号交路下行。51XXX51XXX株北-株洲按10号交路上行;或按4号交路下行。51

12、XXX-金东正向10,反向1650XXX50XXX向塘向塘10向塘511,515本局、局50XXX50XXX向塘向塘3113,向塘11850XXX、51XXX场昌北本局、外局交路号351XXX向西转场向塘向西交路号32旅客列车、临时旅客列车、回送客车车底的列车设定办法1旅客列车、临时旅客列车旅游列车,区段号设定按旅客列车固定径路交路设定。开往方向:对XX不办理营业时,交路号34,株洲站跳转80,株洲始发交路号80,上行车次。对XX办理营业时,交路号44,株洲站跳转90,株洲始发交路号90,上行车次。开往方向:对XX不办理营业时,交路号104,株洲站跳转170,株洲始发交路号170,上行车次。对

13、XX办理营业时,交路号54,株洲站跳转230,株洲始发交路号230,上行车次。2全列客车底、回送客车、客车单机,有固定列车径路和非固定径路二种方式按路局要求优先使用固定径路。3车速等级设定:图定由HXD1C机车担当且车底限速120km/h的列车,选择车速等级120km/h。其他货运机车担当牵引任务时,选择车速等级100km/h。客运机车担当牵引任务时,按客车限速和机车限速的低值选择车速等级。不明确时,选择车速等级100km/h。4旅客列车、临客列车、旅游列车、回送客车底列车,必须按规定进行贯通试验。3特快货物班列:X117/X118次LKJ操作:按客车固定径路设定交路号交路号60,车种选择特快

14、货物班列,管压600Kpa;车速等级160km/h。4快速货物列车行包LKJ设定及操作办法1快速货物列车:按货车交路号设定,车种选择快速货物班列,管压及车速等级选择按开行电报的规定执行。无明确规定时,管压按500kpa,车速等级选择80km/h。2其他货物列车车次前加X,按普通货物列车设置LKJ参数和操作。五、LKJ操作的补充规定一关于反方向运行的补充规定1已开发反方向交路及车站数据的区间对于已开发反方向LKJ数据的双线双向自动闭塞区间,反方向运行时,应控制列车在反向行车起始车站停车,设定反向运行监控交路号及起始车站号,确认开车条件具备后,起动列车按要求开车对标。列车恢复正方向运行时,须重新设

15、定正方向监控交路及车站号,按规定开车对标。2无反方向LKJ数据遇使用轮乘机车无发反方向LKJ数据时,向列车调度员汇报。3列车反方向运行监控操作要求1反方向进出站时必须严格按侧向道岔限速控制运行。2反方向行车时注意及时转换机车信号上下行开关含站正线。3反方向行车且停用基本闭塞时,应先设定反向运行监控交路号及起始车站号后再进行路票操作。4使用反向数据时,注意修改车次方向与反方向LKJ数据上下行一致。按反向线别的正线出站信号机开车对标。4外局轮乘机车反方向数据情况:遇有变化,另行通知1局机车有16号交路东株洲区段反方向数据,操作方法与我段机车相同,无16号交路株洲区段、无17号交路反方向数据。2局机

16、车无我段值乘区段反方向数据。二LKJ非本务状态设定的补充规定1补机运行时:机车担当补机任务时,应将LKJ设定为非本务模式。1始发前应在停车状态下,在参数设定窗口车次、监控交路、车站号等参数与本务机一致。将本/补切换装置开关置于补机位进入非本务模式,始发时在规定地点按开车键。列车经支线运行时在进入支线地点前,应输入规定支线号。2当机车担当本务牵引任务时,须在停车状态下将本/补切换装置开关置于本务位,退出非本务模式,并重新设定参数。3机车到达终点站入库前,须在停车状态下将本/补切换装置开关置于本务位,退出非本务模式,进入调车模式。2机车附挂运行:1机车提供动力附挂时,按上述补机运行操作。2机车无动

17、力附挂运行、回送时,应在开车前进行本务设定后,关闭LKJ电源。转入本务或到达终点站时,应将本/补切换装置开关置于本务位,退出非本务模式,并重新设定参数,或进入调车。三关于出入库状态的补充规定为确保机车出入段不超过规定的运行速度,规定机车出入段含外段、折返段时,必须将LKJ设定为段走行模式。适用本局机车1出库时:LKJ参数设定完成后,在停车时按压出入库键,进入段走行模式12km/h,在闸楼处停车,按压出入库进入调车模式。2入库时:机车到达终点站入库时,按压调车进入调车模式,在闸楼处停车,按压一次出入库键,进入段走行模式12km/h。四关于启机前关闭监控装置电源的规定为保证机车监控装置的运用状态良

18、好,燃机车在启机前一定要关闭机车监控装置电源,待辅发电压正常后方可打开机车监控装置电源。1燃机车在库拆返点启机前,必须关闭监控装置电源DZ开关。2燃机车区间因故障柴油机停机后再启机:在有速度的情况下不得断电,在停车状态下应断电。五封锁区间开行救援列车或路用列车LKJ操作的补充规定1操作要求:按LKJ操作手册要求执行封锁区间开行救援列车或路用列车时,应按规定设置参数开车对标,调用LKJ数据控制列车运行。由封锁区间返回站时,应正确设置参数开车对标,正确调整车位,列车运行中应严格按进站通过信号机的显示要求行车。2补充规定1正方向进入区间救援时,如被救援车列处于第一闭塞分区,救援机车进入区间后的速度应

19、不超过20km/h。2在未开发反方向数据区段,使用调车键将LKJ转入调车模式,同时机车信号应切换至反方向运行的接码方向。按调车控制模式进入区间或由区间回站。3在枢扭站场进入封锁区间救援时,救援机车进入区间后的速度应不超过20km/h。4被救援机车按规定做好列车防溜及防护工作,在救援列车开来方面距离车列不少于300米处设置响墩防护。4救援机车连挂后,被救援机车检查各开关、手柄在规定位置后,将本/补切换装置开关置于补机位进入非本务模式,或将LKJ设置参数后关机。5采用后部顶送方式救援时,原本务机车LKJ仍设为监控状态,准确调整车位;后部救援机车LKJ设为非本务状态。6救援列车进入封锁区间后,在接近

20、被救援列车或车列2km时,要严格控制速度最高不得超过20 km/h。7接近被连挂机车车辆一辆处停车,引导挂车、试拉、试风作业。8救援结束或路用列车区间作业结束回站后后,必须恢复LKJ通常监控状态,将机车信号开关切换至与运行线路方向一致的位置。9救援机车、路用列车在非封锁区间运行时,LKJ按规定设定操作,按正常信号显示运行。10带有防撞土挡装置的机车进入封锁区间作业或担当救援任务时,以调车模式进入区间前应关闭防撞土挡装置开关,任务结束后,必须立即恢复。六LKJ上班检查及配合检测的规定1机车司机出勤时,必须检查LKJ系统检测合格证填写齐全并有效;上车后必须检查LKJ系统各部件无破损,铅封良好,并检

21、查LKJ系统日期时间是否正确,同时须正确设置上、下行开关,确认运行试验开关处在运行位置,确认操纵端信号机上的操纵端灯显正常,确认机车信号灯显正常且LKJ语音提示正确。发现设备不良,及时联系相关部门进行处理,未恢复正常不得出库。轮乘换乘点由上下班司机当面办理交接手续,司机要对LKJ系统设备的外观和主机等施封处所进行检查,确认LKJ装置工作正常。遇设备损坏时要如实反映、做好记录配有地勤人员的地点,由地勤人员裁定。2整备作业时,燃机车在启机前应关闭LKJ装置电源,待辅发电压正常后,方可打开LKJ装置电源。司机必须爱护设备,严禁在设备上堆放物品,保证设备的配件完整,外观清洁。3机车出库或开车前,司机必

22、须正确输入各种参数,核对IC卡揭示信息是否齐全和准确,并全员进行确认。机车在未设电务车载设备检测工区的地点出库前,司机必须在牵引端通过输入紧急制动指令,确认放风阀作用良好,延时时间符合要求,列车管能恢复充风。4、机车三项设备检测时,单阀全制动或上好弹停。电务人员换端检测时,司机跟随至非操纵端,配合检测作业提回手柄及制动、缓解。七STP操作规定1上班司机应检查STP车载设备状态,各部件应安装牢固无破损,与LKJ同步开机使用STP,彩屏应能正常显示站场平面图。调车作业过程中不得无故关闭或变相关闭STP电源、车载分机、查询主机开关。2机车到达调监系统车站后司机必须通知车站,并合上调监系统电源开关,按

23、压LKJ显示屏进路号键,打开操作菜单,按压选择站场,选中作业车站,按压确认,显示屏窗口出现所选车站平面图,表示选站成功。3STP定位要求:1库打开STP电源,检查STP显示的站场与机车作业的站场是否一致。机车出库经过STP地面应答器时注意是否自动定位,如果没有自动定位,到达车站股道停车后应与车站调车领导人联系进行人工定位。2在车站集中区股道接班后,检查STP显示的站场与机车作业的站场是否一致,并与车站调车领导人联系进行人工定位。如在车站非集中区接班时,按库接班要求进行检查、操作。3调度机车接班后,机车经过STP车站地面应答器时检查确认STP是否自动定位所在车站的站场平面图、调车信号机及距离。调

24、度机车跨站作业时不要关闭STP电源,使STP车载设备进入STP车站能自动定位,确保调机及时受控。4人工定位操作方法:1股道定位:机车进入股道停车后,按进路号键进入手动操作菜单,输入定位的股道号后进行确认,再输入密码885,按压确认键。窗口显示前方信号机编号,提手柄后有相应信号显示,表示人工定位成功。2信号机定位:停车后按进路号键进入手动操作菜单,进入手动操作菜单,选择信号机定位,信号机名称采用虚拟键盘输入,先按行号,再按列号操作,重复操作完成信号名称输入,再按确认键,输入机车定位密码885,按确认键完成。并自动弹出核对信息。5单人解锁操作:1从集中区到非集中区,当车列前端越过最后一个防护信号机

25、后,司机单人按解锁键,语音提示解锁成功,限速窗口的限制速度值会恢复到正常控制速度。2前方防护信号机为蓝灯,机车需要进入最后20米靠标解锁,司机单人按解锁键,音提示解锁成功,限速提高5公里/小时。3调车机车需要进入土挡或尽头线最后20米,司机单人按解锁键,语音提示解锁成功,进入土档最后20米限速开口5公里/小时。6大解锁操作:1压岔动车或前方调车信号故障不能开放,调车需要越过蓝灯防护信号机。在执行要道还道确认道岔开通正确后,司机同时按压解锁确认键,解除蓝灯防护,语音提示解锁成功,限速恢复正常。2调车机车需要出站、跟踪调车,需要超过站界标时。在取得正确的行车凭证后,司机同时按压解锁确认键,语音提示

26、解锁成功,将站界标向外推500米控制即距离增加500米。八无线调车灯显控制模式1起动信号,按40km/h确定固定模式限速值;2推进信号,立即无延迟走行距离和时间按30km/h确定固定模式限速值,三车距离信号后接收的推进信号仍按三车距离信号确定固定模式限速值。3十车距离信号:车列走行50m后限速17km/h,速度15km/h时输出语音提示指令;速度17km/h时输出解除牵引力指令;速度18km/h时输出常用制动指令;速度21 km/h时输出紧急制动指令。4五车距离信号:车列走行20m后限速12km/h,速度10km/h时输出语音提示;速度12km/h时输出解除牵引力指令;速度13km/h时输出常

27、用制动指令;速度16 km/h时输出紧急制动指令。5三车距离信号:车列走行10m后限速7km/h,速度5km/h时输出语音提示指令;速度7km/h时输出解除牵引力指令;速度8km/h时输出常用制动指令;速度11km/h时输出紧急制动指令。车列再走行10m后限速5km/h,速度3km/h时输出语音提示指令;速度5km/h时输出解除牵引力指令;速度6km/h时输出常用制动指令;速度9km/h时输出紧急制动指令。6连接信号:走行10米时,以5km/h确定为固定模式限速值。7溜放信号:立即无延迟走行距离和时间按30km/h确定固定模式限速值8停车信号,车列走行20s或150m后,速度不为0km/h时输出紧急制动指令。9紧急停车信号紧急停车1号紧急停车8号,速度不为0km/h时立即输出紧急制动指令;收到对应的紧急解锁信号紧急解锁1号紧急解锁8号后,车列在停车状态,LKJ解除紧急停车信号控制。10.故障停车信号,速度不为0km/h时输出紧急制动指令。
