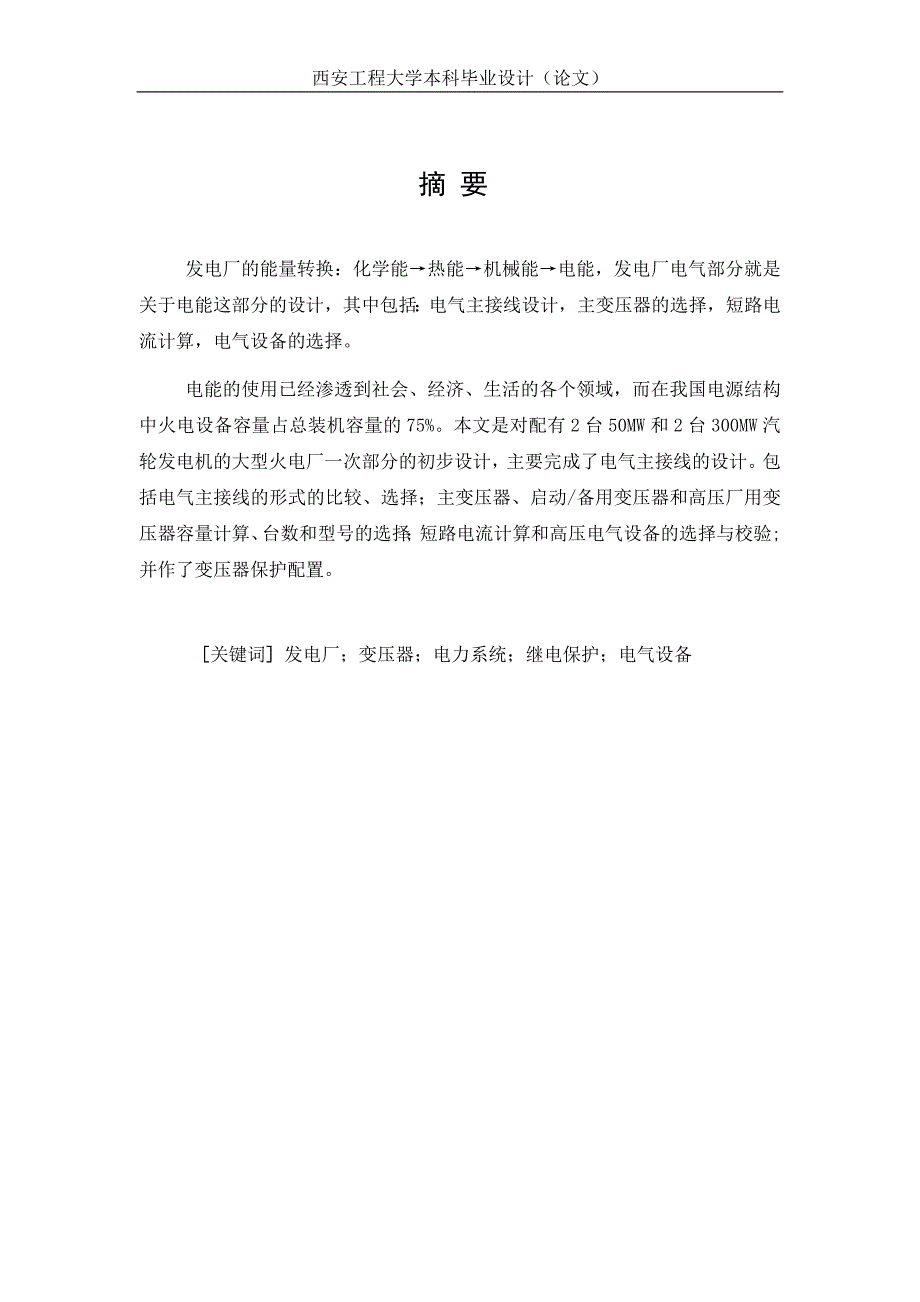

1、西安工程大学本科毕业设计(论文)摘 要 发电厂的能量转换:化学能热能机械能电能,发电厂电气部分就是关于电能这部分的设计,其中包括:电气主接线设计,主变压器的选择,短路电流计算,电气设备的选择。电能的使用已经渗透到社会、经济、生活的各个领域,而在我国电源结构中火电设备容量占总装机容量的75%。本文是对配有2台50MW和2台300MW汽轮发电机的大型火电厂一次部分的初步设计,主要完成了电气主接线的设计。包括电气主接线的形式的比较、选择;主变压器、启动/备用变压器和高压厂用变压器容量计算、台数和型号的选择;短路电流计算和高压电气设备的选择与校验; 并作了变压器保护配置。 关键词 发电厂;变压器;电力

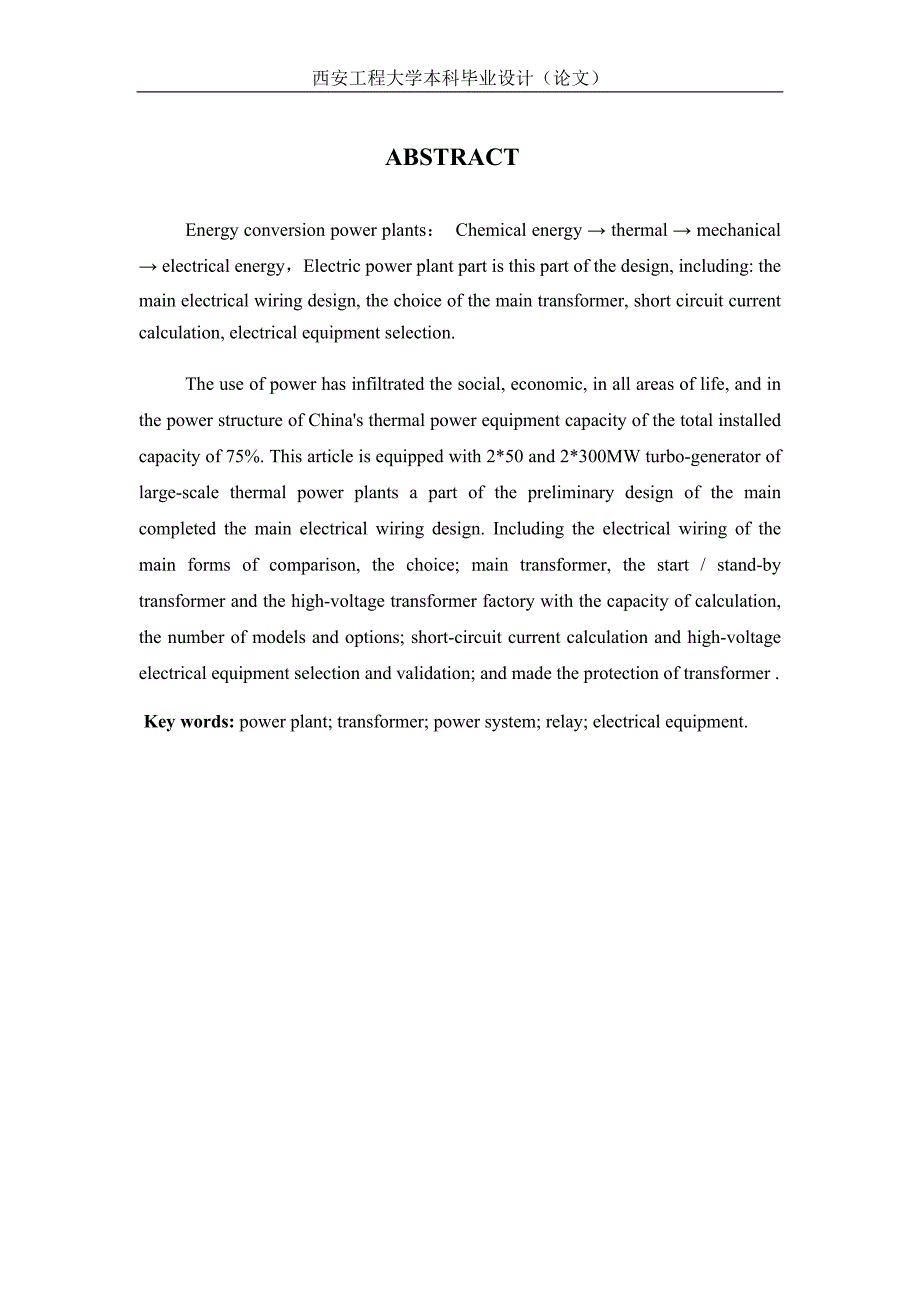

2、系统;继电保护;电气设备ABSTRACTEnergy conversion power plants: Chemical energy thermal mechanical electrical energy,Electric power plant part is this part of the design, including: the main electrical wiring design, the choice of the main transformer, short circuit current calculation, electrical equipment sel

3、ection.The use of power has infiltrated the social, economic, in all areas of life, and in the power structure of Chinas thermal power equipment capacity of the total installed capacity of 75%. This article is equipped with 2*50 and 2*300MW turbo-generator of large-scale thermal power plants a part

4、of the preliminary design of the main completed the main electrical wiring design. Including the electrical wiring of the main forms of comparison, the choice; main transformer, the start / stand-by transformer and the high-voltage transformer factory with the capacity of calculation, the number of

5、models and options; short-circuit current calculation and high-voltage electrical equipment selection and validation; and made the protection of transformer .Key words: power plant; transformer; power system; relay; electrical equipment.目 录第1章 发电厂概述11.1 原始资料11.2 对原始资料的分析2第2章电气主接线的设计42.1 概述42.1.1电气主接

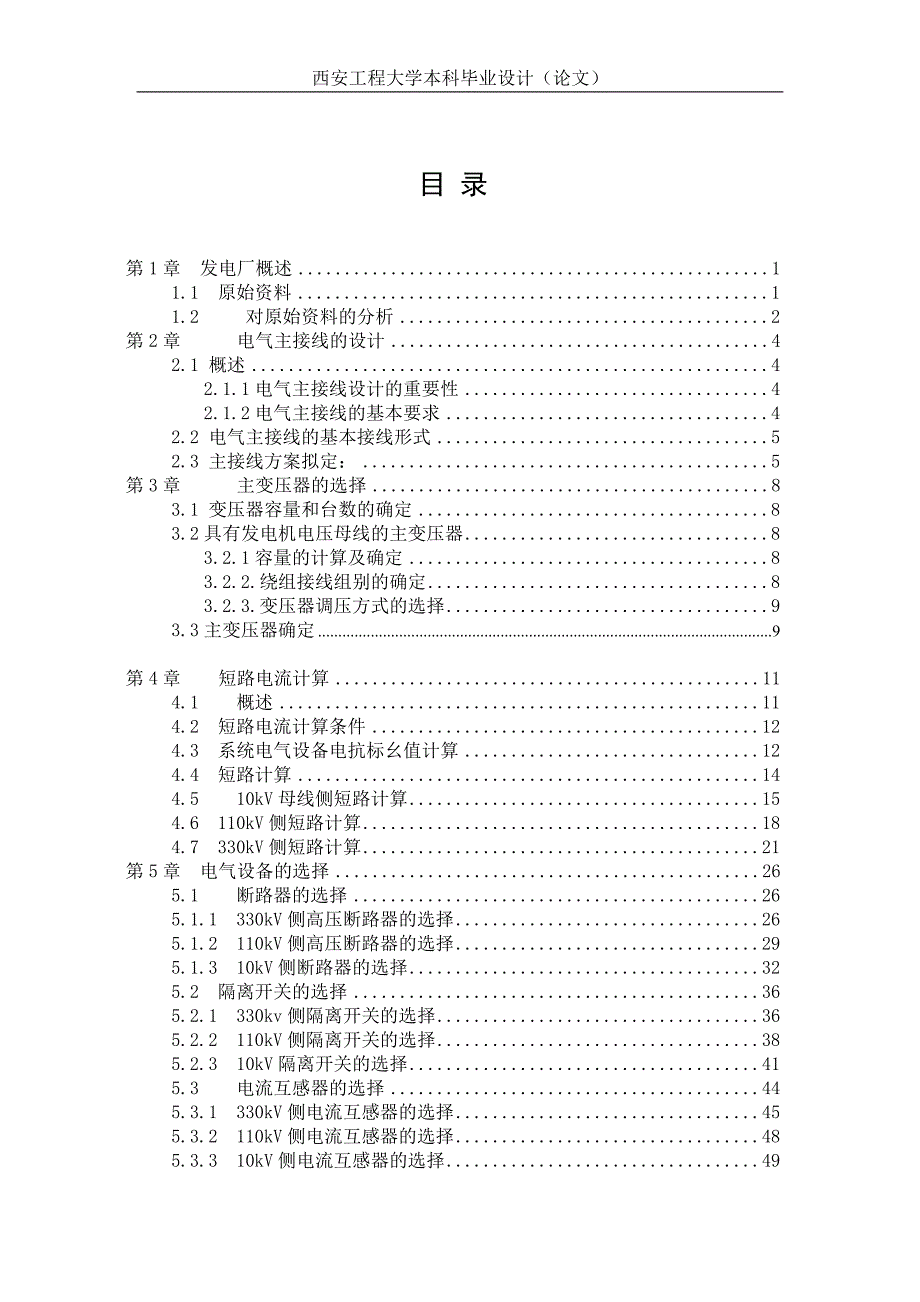

6、线设计的重要性42.1.2电气主接线的基本要求42.2 电气主接线的基本接线形式52.3 主接线方案拟定:5第3章主变压器的选择83.1 变压器容量和台数的确定83.2具有发电机电压母线的主变压器83.2.1容量的计算及确定83.2.2.绕组接线组别的确定83.2.3.变压器调压方式的选择93.3主变压器确定9第4章短路电流计算114.1概述114.2短路电流计算条件124.3 系统电气设备电抗标幺值计算124.4 短路计算144.510kV母线侧短路计算154.6 110kV侧短路计算184.7 330kV侧短路计算21第5章 电气设备的选择265.1断路器的选择265.1.1 330kV侧

7、高压断路器的选择265.1.2 110kV侧高压断路器的选择295.1.3 10kV侧断路器的选择325.2 隔离开关的选择365.2.1 330kv侧隔离开关的选择365.2.2 110kV侧隔离开关的选择385.2.3 10kV隔离开关的选择415.3电流互感器的选择445.3.1 330kV侧电流互感器的选择455.3.2 110kV侧电流互感器的选择485.3.3 10kV侧电流互感器的选择495.4电压互感器的选择525.4.1 330kV侧电压互感器的选择535.4.2 110kV侧电压互感器的选择545.4.3 发电机电压互感器的选择555.5发电机端封闭母线的选择55第6章 配

8、电装置规划及布置566.1 概 述566.2 屋内配电装置586.3 屋外配电装置586.4 发电机与配电装置的连接59第7章 主系统保护配置整定617.1 系统防雷保护617.1.1 330kV侧避雷器的选择和校验627.1.2 110kV侧避雷器的选择和校验637.1.3 10kV侧避雷器的选择和校验647.2 输电线路保护65致 谢68参考文献69前言在高速发展的现代社会中,电力工业在国民经济中有着重要作用,它不仅全面地影响国民经济其他部门的发展,同时也极大的影响人民的物质与文化生活水平的提高。发电厂是电力系统的重要组成部分,它直接影响整个电力系统的安全与经济。发电厂的作用是将其他形式的

9、能量转化成电能。按能量转化形式大体分为火力发电厂,水力发电厂,核能发电厂和风力发电场。而火力发电是现在电力发展的主力军,在现在提出和谐社会,循环经济的环境中,我们在提高火电技术的方向上要着重考虑电力对环境的影响,对不可再生能源的影响,虽然现在中国已有部分核电机组,但火电仍占领电力的大部分市场,近年电力发展滞后经济发展,全国上了许多火电厂,但火电技术必须不断提高发展,才能适应和谐社会的要求。设计工作是工程建设的关键环节。做好设计工作对工程建设的工期、质量、投资费用和建成投产后的运行安全可靠性和生产的综合经济效益,起着决定性作用。设计是工程建设的灵魂。设计的基本任务是,在工程建设中贯彻国家的基本建

10、设方针和技术经济政策,做出切合实际、安全实用、技术先进、综合效益好的设计,有效的为电力建设服务。1遵守国家的法律、法规,贯彻执行国家的经济建设方针、政策和基本建设程序,特别应贯彻执行提高综合经济效益和促进技术进步的方针。2要运用系统工程的方法从全局出发,正确处理中央与地方、工业与农业、城市与乡镇、近期与远期、技改与新建、生产与生活、安全与经济等方面的关系。3要根据国家规范、标准与有关规定,结合工程的不同性质、要求,从实际情况出发,合理确定设计标准。4要实行资源的综合利用,节约能源、水源,保护环境,节约用地等。设计要执行国家规定的基本建设程序。工程进入施工阶段后,设计工作还要配合施工、参加工程管

11、理、试运行和验收,最后进行总结,从而完成设计工作的全过程。随着我国电力工业的技术水平和管理水平不断提高,现在已有许多电厂实现了集中控制和采用计算机监控电力系统也实现了分级集中调度,所有电力企业都在努力增产节约,降低成本,确保安全远行。随着我国国民经济的发展,电力工业将逐步跨入世界先进水平的行列。火力发电厂是生产工艺系统严密、土建结构复杂、施工难度较大的工业建筑。电力工业的发展,单机容量的增大、总容量在百万千瓦以上火电厂的建立促使火电厂建筑结构和设计不断地改进和发展。第1章 发电厂概述1.1 原始资料一、题目:总装机容量为700MW火力发电厂电气部分设计二、设计原始资料1、对设计原始资料的分析:

12、1)设计电厂总容量2台50MW+2台300MW=700MW。并且330kV电压级与容量为3500MW的电力系统相连。当本厂投产后,将占系统总容量为700/(3500+700)100%=16.7%15%,超过了电力系统的检修备用容量和事故备用容量,说明该电厂在未来供电系统中的地位和作用很重要,而且Tmax=6500h/a5000h/a,又为火电厂,在电力系统中将主要承担基荷,从而该电厂主接线的设计务必着重考虑其可靠性。从负荷特点及电压等级可知,它具有10kV,110kV,330kV三级电压负荷,其中40%700MW=280MW供给地区负荷,110kV负荷为180MW,10kV负荷为100MW,其

13、余420MW地区330kV电网。2) 计划安装发电机的技术参数具体如下:发电机型号台数视在功率(MVA)额定功率(MW)功率因数额定电流(A)电抗(标幺值)额定电压(kV)QFS-50-2,260500.8113210.16710.5QFS-300-223533000.8534370.195318表1-1 发电机技术参数3)按负荷供电可靠性要求及线路传输能力已确定各级电压出现列于下表:表1-2 各级电压与回路数10kV110kV330kV名称回路数名称回路数名称回路数厂用变电站2市区4系统4 工厂 6工厂 2合计8合计6合计4 4)计算短路电流资料: 330kV电压级与容量为3500MW的电力

14、系统相连,以100MVA为基准值归算到本厂,系统功率因数为0.85。5)厂址条件:厂址位于煤矿边,煤矿资源充足,周围地势平坦,具有铁路与外相连。6)气象条件:绝对最高温度为400C;最高月平均温度为260C;年平均温度为10.7;风向以东北风为主。2、设计基本内容:1)发电厂电气主接线的设计;2)短路电流计算;3)主要电气设备选择;4)发电机、变压器的保护设计;5)配电装置。1.2 对原始资料的分析根据原始资料,本电厂是大型发电厂,离负荷中心较远。本电厂与330kV系统相连,承担着该地区军工、航天、科研、纺织、医药、学校、医院等130余家企事业单位的生产、生活用汽和近15万户居民冬季采暖及部分

15、用户夏季集中制冷任务。根据资料我们可知,10kV侧可以不用变压而直接接向厂用变电站,本电厂还通过升压,以110kV的电压等级向用户和工厂送电,330kV电压等级送向系统。330KV有4回出线,全部负荷有、级负荷。第2章电气主接线的设计2.1 概述 电气主接线是发电厂、变电所电气设计的首要部分,也是构成电力系统的重要环节。电气主接线:由电气设备通过连接线,按其功能要求组成接受和分配电能的电路,成为传输强电流、高电压的网络,故又称为一次接线或电气主系统。主接线电路图:用规定的电气设备图形符号和文字符号并按工作顺序排列。详细地表示电气设备或成套装置的全部基本组成和连接关系的接线图。2.1.1电气主接

16、线设计的重要性主接线代表了发电厂或变电站电气部分的主体结构,是电力系统网络结构的重要组成部分,直接影响运行的可靠性、灵活性并对电器选择、配电装置布置、继电保护、自动装置和控制方式的拟定都有决定性的关系。因此,主接线的正确、合理设计,必须综合处理各个方面的因素,经过技术、经济论证比较后方可确定。2.1.2电气主接线的基本要求 电气主接线的基本要求概括地说应包括可靠性、灵活性和经济性三方面。1、可靠性 安全可靠是电力生产的首要任务,保证供电可靠是电气主接线最基本的要求。停电不仅给发电厂造成损失,而且给国民经济各部门带来的损失将更加严重。2、灵活性 电气主接线应能适应各种运行状态,并能灵活地进行运行

17、方式的转换。灵活性包括以下几个方面: (1)操作的方便性。 (2)调度的方便性。 (3)扩建的方便性。3、经济性 通常设计应在满足可靠性和灵活性的前提下做到经济合理。经济性主要从以下几方面考虑: (1)节省一次投资。 (2)占地面积少。 (3)电能损耗少。2.2 电气主接线的基本接线形式主接线的基本形式,就是主要电气设备常用的几种连接方式,它以电源和出线为主体。由于各个发电厂的出线回数和电源数不同,且每路馈线所传输的功率也不一样,因而为便于电能的汇集和分配,在进出线数较多时(一般超过4回),采用母线作为中间环节,可使接线简单清晰,运行方便,有利于安装和扩建。而与有母线的接线相比,无汇流母线的接

18、线使用电气设备较少,配电装置占地面积较小,通常用于出线回路少,不再扩建和发展的发电厂。有汇流母线的接线形式可概括地分为单母线接线和双母线接线两大类;无汇流母线的接线形式主要有桥形接线、角形接线和单元接线。2.3 主接线方案拟定:综上所述:发电、供电可靠性是发电厂生产的首要问题,主接线的设计,首先应保证其满发,满供,不积压发电能力。同时尽可能减少传输能量过程中的损失,以保证供电的连续性,因而根据对原始资料的分析,现将主接线方案拟订如下:(1)10kV:出线为8回,鉴于出线回路多,且发电机单机容量为50MW,远大于有关设计规程对选用单母线分段接线不得超过24MW的规定,应确定为双母线分段接线形式,

19、两台50MW机组分别接在两段母线上,剩余功率通过主变压器送往高一级电压110kV。由于50MW机组均接于10kV母线上,可选择轻型设备,在分段处加装母线电抗器,各条电缆出线上装出线电抗器。如图2-1图2-1 10kV出线(2)110kV:出线6回,采用双母线带旁路接线形式。进线从10kV侧送来剩余容量250-(7006%)+20=38MW,不能满足110kV最大及最小负荷的要求。为此以一台300MW机组按发电机一变压器单元接线形式接至110kV母线上,其剩余容量或机组检修时不足容量由三绕组变压器与330kV接线相连,相互交换功率。如图2-2:图2-2 110kV出线(3)330kV:出线4回,

20、为使出线断路器检修期间不停电,采用3/2接线,。其进线一路通过三绕组变压器与110kV连接,另一路为一台300MW机组与变压器组成单元接线,直接接入330kV,将功率送往电力系统。如图2-3:图2-3 330kV出线据以上分析,电气接线形式如下图2-4:图2-4 电气主接线图第3章主变压器的选择3.1 变压器容量和台数的确定 主变压器的容量和台数直接影响主接线的形式和配电装置的结构。它的确定除依据传递容量基本原始资料外,还应根据电力系统510年发展规划、输送功率大小、馈线回路数、电压等级以及接入系统的紧密程度等因素,进行综合分析和合理选择。3.2具有发电机电压母线的主变压器3.2.1容量的计算

21、及确定连接在发电机电压母线与系统间的主变压器容量,应考虑一下因素: (1)当发电机全部投入运行时,在满足发电机供电的日最小负荷,并扣除厂用负荷后,主变压器应能将发电机母线电压上的剩余有功和无功容量送入系统。 (2)当接在发电机电压母线上的最大一台机组检修或因供热机组负荷变动而需限制本厂出力时,主变压器应能从电力系统倒送功率,保证发电机电压母线上最大负荷的需要。 (3)若发电机电压母线上接有2台及以上的主变压器时,当其中容量最大的一台因故退出运行时,其他主变压器应能输送母线剩余功率的70%以上。3.2.2.绕组接线组别的确定变压器三相绕组的接线组别必须和系统电压相位一致,否则,不能并列运行。电力

22、系统采用的绕组连接方式只有星形“Y”和三角形“d”两种。全星形接线变压器用于中性点不接地系统时,3次谐波无通路,将引起正弦波电压畸变,并通过通信设备发生干扰,同时对继电保护整定的准确度和灵敏度均有影响。在我国,由于500、330、220、110KV均系中性点直接接地系统,系统的零序阻抗较小,所以自耦变压器设置三角形绕组用以对线路3次谐波的分流作用已显得不十分必要。3.2.3.变压器调压方式的选择 为了保证发电厂供电质量,电压必须维持在允许范围内。通过变压器的分接开关切换,改变变压器高压侧绕组匝数,从而改变其变比,实现电压调整。切换方式有两种:一种是不带电切换,称为无激磁调压,调整范围通常在22

23、5%以内。另一种是带负荷切换,称为有载调压,调整范围可达30%。查发电厂电气部分课程设计资料,选定变压器的容量。3.3主变压器确定(1)330kV侧双绕组为SSP1-360000/330型。主要技术参数如表3-1:表3-1 技术参数额定容量(kVA)连接组别额定电压(kV)空载损耗(kW)阻抗电压(%)360000高压:36322.5%低压:15.7530215(2) 110kV侧双绕组为SFP7-360000/110型。主要技术参数如表3-2表3-2 技术参数额定容量(kVA)连接组别额定电压(kV)空载损耗(kW)阻抗电压(%)360000高压:12122.5%低压:15.5711014

24、3) 110kV侧连接厂备用三绕组变压器选取SSPSO-360000/330型。主要技术参数如表3-3:表3-3 技术参数额定容量(kVA)容量比/MVA额定电压(kV)空载损耗(kW)阻抗电压(%)连接组别360000100/100/20高压:34581.25%中压:121低压:10.5121高-中:7.5高-低:77.5中-低:66.7(4)10kV侧三绕组变压器选取OSFPS240000/330型。主要技术参数如表3-4:表3-4 技术参数额定容量(kVA)容量比/MVA额定电压(kV)空载损耗(kW)阻抗电压(%)连接组别2400240000100/100/20高压:34581.25

25、中压:121低压:10.5121高-中:8.64高-低:94.2中-低:78.5第4章短路电流计算4.1 概述在电力系统的运行过程中,时常会发生故障,其中大多数是短路故障(简称短路)。所谓短路,是指电力系统正常运行情况以外的相与相之间或相与地(或中性线)之间的连接。产生短路的主要原因是电气设备载流部分的相间绝缘或相对地绝缘被破坏。4.1.1短路对电力系统的影响1、使短路回路中的短路电流值大大增加,短路点距发电机的电气距离越近(即阻抗越小),短路电流越大; 2、使电网中电压降低,离短路点越近电压下降的越多; 3、使系统中功率分布变化。4.1.2短路电流计算的目的在发电厂和变电所电气设计中,短路

26、电流计算是其中的一个重要环节。其计算的目的的主要有以下几个方面:1) 在选择电气主接线时,为了比较各种接线方案,或确定某一接线是否需要采用限制短路电流的措施,均需进行必要的短路电流计算。2) 在选择电气设备时,为了保证设备在正常运行和故障状况下都能安全、可靠的工作。同时又力求节约资金,这就需要按短路情况进行全面校验。3) 在设计屋外高压配电装置时,需按短路条件校验软导线相间和相对地安全距离。4) 在选择继电保护方式和进行整定计算,需以各种短路时的短路电流为依据。5) 接地装置的设计,也需用短路电流。4.2短路电流计算条件1、基本假定:1)正常工作时,三相系统对称运行;2)所有电流的电动势相位角

27、相同;3)电力系统中所有电源均在额定负荷下运行;4)短路发生在短路电流为最大值的瞬间;5)不考虑短路点的电弧阻抗和变压器的励磁电流;6)元件的技术参数均取额定值,不考虑参数的误差和调整范围;7)输电线路的电容略去不计。2、一般规定1)选择导体和电器用的短路电流,在电器连接的网络中,应考虑具有反馈作用的异步电动机的影响和电容补偿装置放电电流影响;2)选择导体和电器时,对不带电抗回路的计算短路点,应选择在正常接线方式时短路电流最大地点;3)导体和电器的动稳定、热稳定和以及电器的开断电流,一般按三相短路计算4.3 系统电气设备电抗标幺值计算系统基准值100MVA,基准电压= 1、发电机电抗标幺值的计

28、算发电机(型号:QFS-50-2):=0.191发电机 (型号:QFS-300-2):=0.19532、变压器电抗标幺值的计算330kV主变压器:110kV主变压器: 10kV侧连接厂备用三绕组变压器T( SSPSO-360000/330): = = =10kV侧三绕组变压器T( SSPSO-240000/330) = = =3.母线电抗器电抗标幺值的计算:发电机G1(或G2)的额定电流ING3.347kA。母线电抗器一般取发电机额定电流的58,照此标准选电抗器,具体技术参数如下表4-1:表4-1型号额定电流 (kA)额定电压(kV)电抗百分比 XL(%)NKL-10-400-50.4105由

29、此得电抗标么值为:4. 系统归算到330kV侧的电抗标么值(即330kV备用电抗):4.4 短路计算短路点的选择应选择通过导体和电器的短路电流为最大的那些点作为短路计算点。 应在三条电压等级的母线上选择三个短路计算点K1、K2、K3。 如取平均额定电压进行计算,则系统的短电压U=Uav,若选取Ud=Uav则无限大功率系统的短路电压的标幺值 ,短路电流周期分量的标幺值为 式中 无限大功率系统对短路点的组合电抗(即总电抗)的标幺值;短路电流的有名值为 /= 则冲击电流为 式中 冲击系数,表示冲击电流对周期分量幅值的倍数。当时间常数Ta的值由零偏至无限大时,冲击系数值的变化范围为: 用于校验设备的最

30、大三相对称短路电流的计算。本设计中,短路计算采用近似方法计算。即发电机和系统的次暂态电势=1。图4-1为全系统图的等值电路图4-1全系统图的等值电路4.5 10kV母线侧短路计算k1点发生短路,其等值电路图如下图4-2: 图4-2 k1点短路等值电路图YY 短路等值阻抗短路电流周期分量有效值 最大有效值 冲击电流 短路功率 (MVA)4.6 110kV侧短路计算(1) 110kV母线(k2点)发生短路,其等值电路图如下图4-3:图4-3 110kV母线短路等值电路图Y短路等值阻抗 短路电流周期分量有效值最大有效值 冲击电流 短路功率 (MVA)(2) 发电机出口(k4点)短路计算,其等值电路图

31、如下图4-4:图4-4发电机出口(k4点)短路等值电路图Y短路等值阻抗 短路电流周期分量有效值最大有效值 (kA)冲击电流(kA)短路功率 (MVA)4.7 330kV侧短路计算(1)330kV母线处(k3点)短路,其等值电路图如下图4-5:图4-5330kV母线处(k3点)短路等值电路图Y短路等值阻抗 短路电流周期分量有效值最大有效值 冲击电流 短路功率 (2)发电机出口(k5点)短路计算,其等值电路图如下图4-6:图4-6发电机出口(k5点)短路等值电路图Y 短路等值阻抗 短路电流周期分量有效值最大有效值 (kA)冲击电流 (kA)短路功率 (MVA)短路计算结果列表于下表4-2:表4-2

32、短路计算结果各项值短路点10kV母线发生短路(K1点)110kV母线发生短路(K2点)330kV母线发生短路(K3点)与110kV线路相连的发电机出口处发生短路(k4点)与330kV线路相连的发电机出口处发生短路(k5点)电流周期分量标幺值8.943.48502022.727电流周期分量有名值(kA)48.921.838.3310.043.781短路冲击电流(kA)124.755.6721.24225.6029.642全电流最大有效值(kA)74.333.1812.66215.265.747短路功率(MVA)8904348500020002272.75 电气设备的选择5.1 断路器的选择断路器

33、的选择,除满足各项技术条件和环境条件外,还应考虑到要便于安装调试和运行维护,并经技术方面都比较后才能确定。根据目前我国断路器的生产情况,电压等级在10kV220kV的电网一般选用少油断路器,而当少油断路器不能满足要求时,可以选用SF6断路器。断路器选择的具体技术条件如下:1)额定电压校验: 2)额定电流选择: 3)开断电流: (短路电流有效值) 4)动稳定: (短路冲击电流) 5)热稳定: 隔离开关的选择校验条件与断路器相同,并可以适当降低要求5.1.1 330kV侧高压断路器的选择(1) 主变330kV侧高压断路器的选择流过断路器的最大持续工作电流(kA) 计算数据表:表5-1 330kV高

34、压断路器计算数据表U(kV) (kA) (kA) (kA)3308.3321.242 为了满足计算的各项条件,查电气设备运行及事故处理参考资料,选择LW15-363/Q高压断路器,技术参数如下:表5-2 LW15-363/Q型高压断路器参数表项 目额定电压最高 电压额 定电 流额定开断电流额定关合电流动稳定电 流热稳定电 流额定合闸时间全开断时 间单 位kVkVAkAkAkAkAssLW15-363/Q33036331504010010040/4s0.10.05 开断电流校验: 40(kA)8.33(kA) 开断电流校验合格。 动稳定校验:100(kA) 21.24(kA) 动稳定校验合格。

35、热稳定校验:设继电保护后备保护时间为0.15S,全开断时间为0.05S,则短路计算时间: 0.15+0.050.2(S)短路电流的热效应 热稳定校验合格。所以,所选断路器满足要求。(2) 330kV出线高压断路器的选择330kV出线回路设备应按最大负荷进行考虑选择,所以流过断路器的工作电流最大时为系统全部出力通过一回330kV送入系统时:(四条出线回路的断路器相同) 计算数据表:表5-3 330kV高压断路器计算数据表U(kV) (kA) (kA) (kA)3301.8918.3321.24 为了满足计算的各项条件,查电气设备运行及事故处理参考资料,选择LW15-363/Q高压断路器,技术参数

36、如下:表5-4 LW15-363/Q型高压断路器参数表项 目额定电压最高 电压额 定电 流额定开断电流额定关合电流动稳定电 流热稳定电 流额定合闸时间全开断时 间单 位kVkVAkAkAkAkAssLW15-363/Q33036331504010010040/4s0.10.05 开断电流校验: 40(kA)8.33(kA) 开断电流校验合格。 动稳定校验:100(kA) 21.24(kA) 动稳定校验合格。 热稳定校验:设继电保护后备保护时间为0.15S,全开断时间为0.05S,则短路计算时间: 0.15+0.050.2(S)短路电流的热效应 热稳定校验合格。所以,所选断路器满足要求。330k

37、V四条回路选择相同的高压断路器.5.1.2 110kV侧高压断路器的选择(1) 主变110kV侧高压断路器的选择流过断路器的最大持续工作电流(kA) 计算数据表:表5-5 110kV高压断路器计算数据表U(kV)(kA)(kA)(kA)1101.98421.8355.67 为了满足计算的各项条件,查电气设备运行及事故处理参考资料,选择LW25-126型高压断路器,技术参数如下:表5-6 LW25-126型高压断路器参数表项 目额定电压最高 电压额 定电 流额定开断电流额定关合电流动稳定电 流热稳定电 流额定合闸时间全开断时 间单 位kVkVAkAkAkAkAssLW25-12611012620

38、004010010040/4s0.10.06 开断电流校验: 40(kA)21.83(kA) 开断电流校验合格。 动稳定校验:100(kA) 55.67(kA) 动稳定校验合格。 热稳定校验:设继电保护后备保护时间为0.15S,全开断时间为0.06S,则短路计算时间: (S)短路电流的热效应 热稳定校验合格。所以,所选断路器满足要求。(2) 110kV侧母联断路器的最大工作条件与变压器110kV侧满足相同的要求,故选用相同设备。即选用LW25-126型六氟化硫断路器。(3) 110kV出线高压断路器的选择110kV出线回路设备应按最大负荷进行考虑选择,所以流过断路器的工作电流最大时为系统全部出

39、力通过一回110kV送入系统时:(六条出线回路的断路器相同)(kA) 计算数据表:表5-7 110kV高压断路器计算数据表U(kV)(kA)(kA)(kA)1100.2721.8355.67为了满足计算的各项条件,查电气设备运行及事故处理参考资料,选择LW25-145型高压断路器技术参数如下:表5-8 LW25-145型高压断路器参数表项 目额定电压最高 电压额定电流额定开断电流额定关合电流动稳定电 流热稳定电 流额定合闸时间全开断时 间 单 位kVkVAkAkAkAkAssLW25-145110145315031.5808031.5/4s0.10.06 开断电流校验: 31.5(kA)21.83(kA) 开断电流校验合格。 动稳定校验:80(kA) 55.67(kA) 动稳定校验合格。 热稳定校验:设继电保护后备保护时间为0.15S,全开断时间为0.06S,则短路计算时间: 0.15+0.050.21(S)短路电流的热效应 热稳定校验合格。所以,所选断路器满足要求。110kV侧六条回路选择相同的高压断路器。(4) 110kV侧旁路断路器的最大工作条件与11
