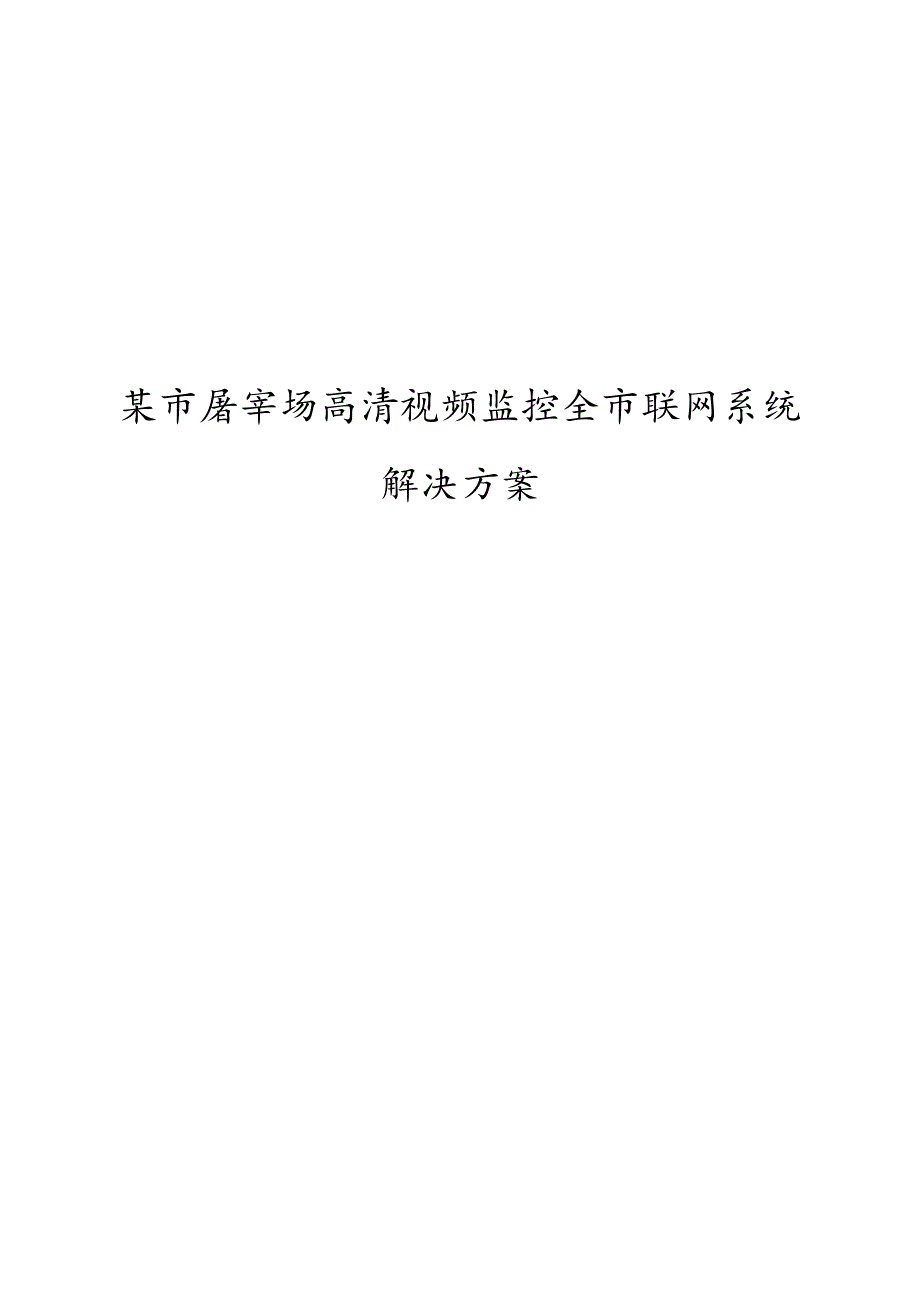

某市屠宰场高清视频监控全市联网系统解决方案.doc

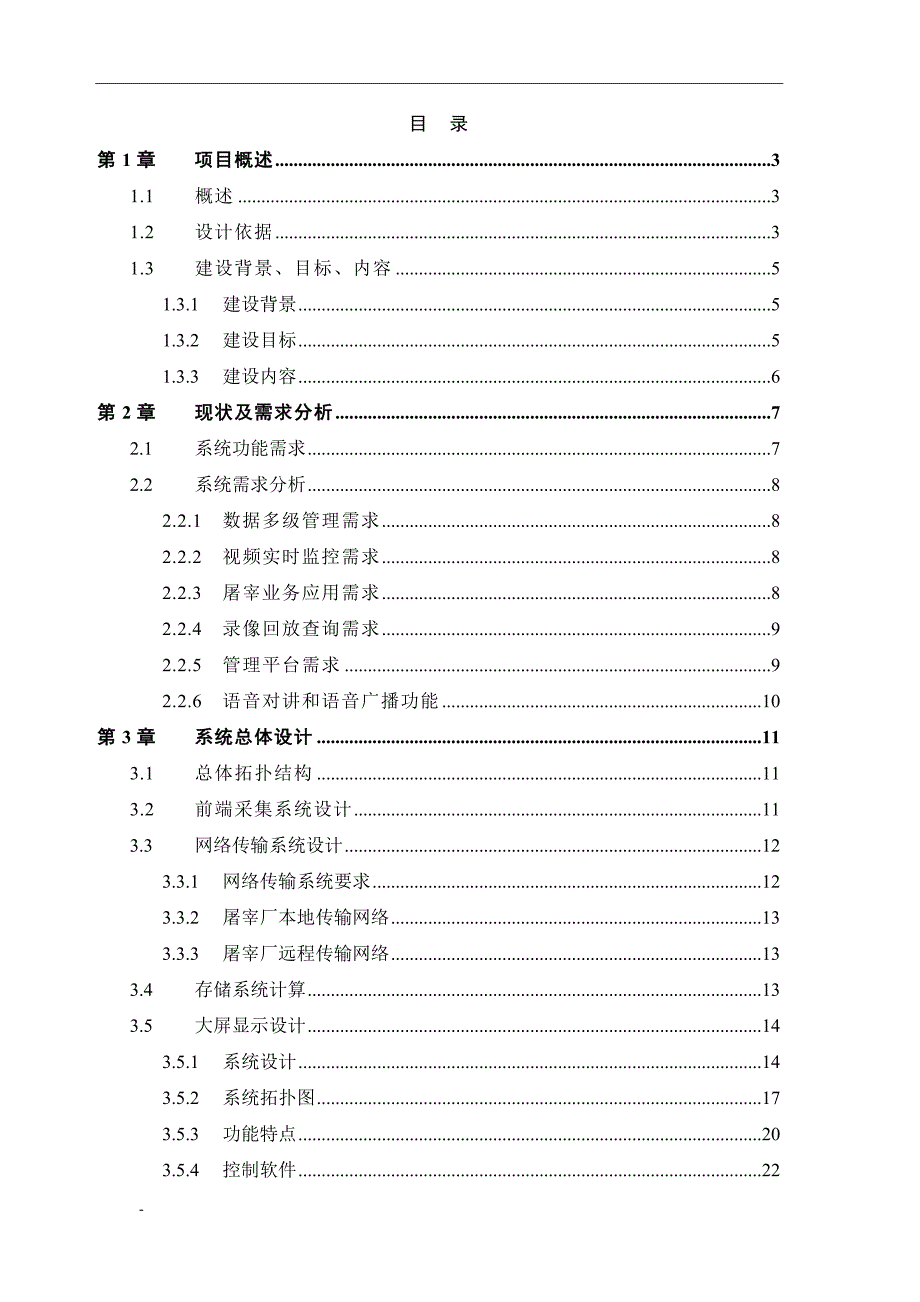

1、浙江大华技术股份有限公司版权所有 某市屠宰场高清视频监控全市联网系统解决方案 - 目 录第1章项目概述31.1概述31.2设计依据31.3建设背景、目标、内容51.3.1建设背景51.3.2建设目标51.3.3建设内容6第2章现状及需求分析72.1系统功能需求72.2系统需求分析82.2.1数据多级管理需求82.2.2视频实时监控需求82.2.3屠宰业务应用需求82.2.4录像回放查询需求92.2.5管理平台需求92.2.6语音对讲和语音广播功能10第3章系统总体设计113.1总体拓扑结构113.2前端采集系统设计113.3网络传输系统设计123.3.1网络传输系统要求123.3.2屠宰厂本地

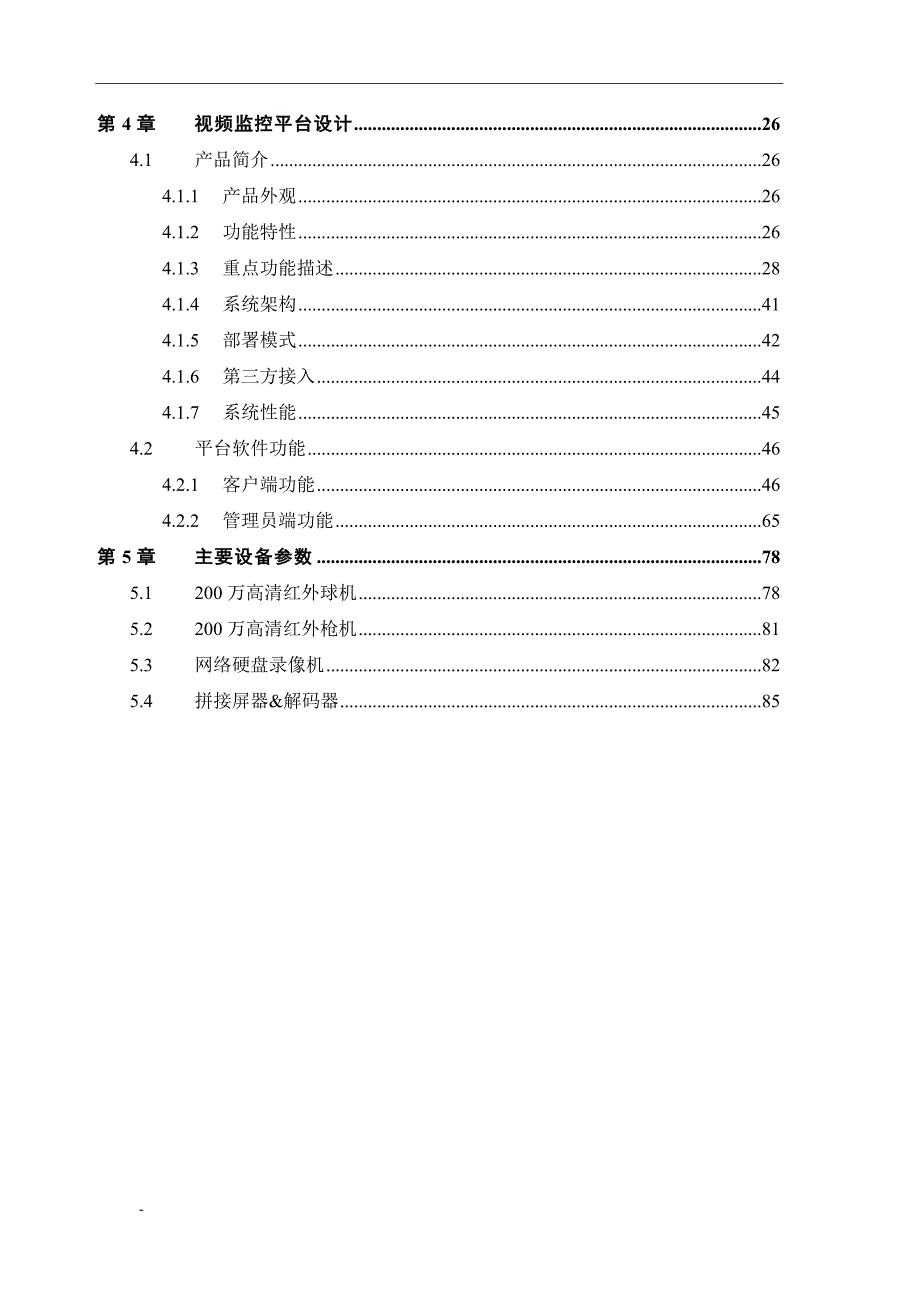

2、传输网络133.3.3屠宰厂远程传输网络133.4存储系统计算133.5大屏显示设计143.5.1系统设计143.5.2系统拓扑图173.5.3功能特点203.5.4控制软件22第4章视频监控平台设计264.1产品简介264.1.1产品外观264.1.2功能特性264.1.3重点功能描述284.1.4系统架构414.1.5部署模式424.1.6第三方接入444.1.7系统性能454.2平台软件功能464.2.1客户端功能464.2.2管理员端功能65第5章主要设备参数785.1200万高清红外球机785.2200万高清红外枪机815.3网络硬盘录像机825.4拼接屏器&解码器85第1章 项目概

3、述1.1 概述 肉类行业“十二五”规划中确定的肉类食品质量安全目标是，到2015年，要通过淘汰落后、兼并改造、合理布局和加强管理,使大中城市的肉类食品企业全面建立ISO9000和HACCP质量管理和控制体系。供应常住人口100万以上城市的肉类食品企业基本建立起覆盖全产业链的肉品质量安全追溯体系。要建立适应开拓国内外市场要求的肉类食品安全标准体系、质量控制技术和检测技术体系、质量安全认证认可体系，以及比较健全完善的企业诚信管理体系，使肉类食品质量能满足增强国民体质、改善营养供给的需要。 开创中国肉类优质品牌、保障和改善人民生活，是关系畜禽养殖者、屠宰加工者、肉品制造者、肉品经营者、肉品消费者等各

4、个环节，政府部门、社团组织、企事业单位和社会公众等各个方面的一项共同事业。最近，国务院食安办会同农业部、工信部、公安部、商务部、卫生部、国家工商总局、国家质检总局、国家食药监局等部门启动了为期一年的“瘦肉精”专项整治行动，并将在此基础上建立健全“瘦肉精”监管长效机制，严格落实“地方政府负总责，生产经营单位为第一责任人，监管部门各负其责”的责任体系。最高人民检察院下发关于依法严惩危害食品安全犯罪和相关职务犯罪活动的通知，要求专案侦查一批与食品安全有关的贪污贿赂、失职渎职的职务犯罪案件。我们衷心希望上下内外同心协力，以解决“瘦肉精”问题为契机，以确保消费者食肉安全为重点，开创中国肉类产业发展的新局

5、面。肉类的安全问题需要通过现代化科技手段来保证，所以我们本文主要是以高清视频监控的技术手段来保证整个屠宰流程的安全。1.2 设计依据l GA/T 751994 安全防范工程程序与要求l GB 视频安防监控系统工程设计规范l 民用建筑电气设计规范l 安全防范系统通用图形符号l 涉外监视电视系统工程技术规范l 公共安全防范工程管理暂行规定l 远程图像与环境监控系统技术规范书l 电气标准规范汇编l 中华人民共和国安全行业标准l 建筑物与建筑群综合布线系统工程设计规范l 电气装置安装工程施工及验收规范l 民用建筑电气设计规范JGJ/T16-92l 高层民用建筑设计防火规范GB50045-95l 智能建

6、筑设计规范GB50045-95l 工业企业通讯设计规范GBJ42-81l 安全防范系统通用图形符号 GA/T74-1994l 民用闭路电视监视系统工程技术规范 GB50198-1994l 安全防范工程费用概预算编制办法 GA/T70-1994l 视频安防监控系统技术要求 GA/T367-2001l 出入口控制系统技术要求 GA/T394-2002l 防盗报警器通用技术条件 GB12663-2001l 防盗报警中心控制台 GB/T16572-1996l 民用建筑电气设计规范 JGJ-T16-1992l 建筑物防雷设计规范 GB50057-1994l 安全防范系统验收规则 GA308-2001l

7、肉类加工厂卫生规范（GB126941990）l 牛羊屠宰与分割车间设计规范（SBJT 082007）l 屠宰与肉类加工废水治理工程技术规范（HJ20042010）l 禽畜病害肉尸及其产品无害处理规程（GB165481996）l 牛肉、羊肉卫生标准（GB27081994）l 鲜（冻）畜肉卫生标准（GB27072005）l 肉类联合加工厂卫生防护距离标准（GB 18078-2000）l 肉类加工工业水污染物排放标准（GB13457-92）l 食品企业通用卫生规范（GB14881-1994）l 畜类屠宰加工通用技术条件（GB/T17237-2008）l 牛羊屠宰产品品质检验规程（GB 18393-2

8、001）l 冷库设计规范（GB500722010）l 制冷空调作业安全技术规范（AQ7004-2007）1.3 建设背景、目标、内容1.3.1 建设背景 肉品质量直接关系到广大人民群众的身体健康乃至生命安全。为进一步加强对生猪屠宰环节的质量控制，防止定点屠宰场内出现注水肉、瘦肉精猪肉等现象，XX市农委计划为生猪定点屠宰场安装生猪屠宰加工生产全过程电子监控系统，以此作为市农委实施“放心肉”工程的重要举措之一。1.3.2 建设目标1) 分布式控制 满足分布式监控需求，监控内的用户向监控系统的资源提出控制要求时，能够依据系统设置的权限，进行资源分配。2) 集中网管系统内所有网络视频管理平台系统主机都

9、可以在不同地方，但使用软件实现远程诊断和管理。3) 大容量、分布式的实时直播在有限网络资源环境一下，多个用户可同时在线观看系统内任意网点的实时视频资料。4) 灵活简便的操作方式采用网络视频，系统授权用户可以直接在电脑上利用图形化界面软件对各设备进行操作，进行各种控制和处理，友好的图形化软件界面使得对视频监控系统的各项操作更加简单易行，也可以在计算机网络内进行操作管理。5) 大容量、分布式的存储结构，管理查询检索方便用户可以按照时间，视频源，告警联动视频源，等等条件检索录像资料；或者自定义条件检索录像资料。采用数字化录像可以做到“所看即所录”，回放清晰度和实时调看时完全一样，录像资料的可利用性非

10、常高，而且可以直接利用各种图像处理软件对图像进行加工，转存和处理。6) 监控数据占用资源少将图像数字化以后，图像信号和别的数字信号没有区别，可以直接在各种现存网络上运行，在远程及主干传输上，不像传统的监控系统需要专门布线建立专门的传输通道。且经过数字化压缩后，每一路图像占用的带宽比模拟视频要小得多，可以更加充分的利用现有带宽。7) 结构灵活由于网络的拓扑结构是灵活多样的，基于网络的视频也同样具备结构灵活的特点。不再像传统的视频监控系统那样，必须设定成星型拓扑。在网络的任何一个节点上都可以随意的增加视频工作站和服务器，对模拟信号进行汇聚。而增加一个分控不再需要像传统的监控系统一样需要重新布线，只

11、需要在网络所遍及的地方相关的电脑上安装软件即可实现对前端图像的调阅和控制。8) 易于和其他系统集成数字化后的图像可以直接在电脑上操作和管理，可以通过软件接口很方便的和其他相应系统集成。1.3.3 建设内容 该系统分为监控中心和监控点两部分，每个定点厂屠宰场共安装XX个高清摄像头，由视频设备将视频源的实时情况传送到屠宰厂监控室，再由监控室通过专线传送到市级平台，既可以看到屠宰厂的工作人员规范操作，又可以查看屠宰过程的现场图像，也可以对已储存的数据进行查询和回放，方便溯源追查，从而实现对屠宰环节的全程实时监控。市农委通过对大型屠宰企业实行生猪屠宰加工全程实时监控，进一步加强了从源头上对上市肉品的有

12、效监管，为实施“放心肉”工程打下了更加坚实的基础。通过对各生猪屠宰场，重点是入口处、消毒间、卸猪台、猪仓、屠宰间等重要位置安装摄像头，然后将现场画面实时传送到监控中心的大屏幕上，实现对动物卫生检疫检测工作的全过程严格监控，发现“问题猪”，马上就能远程指挥处理。为各县定点屠宰场设计建设一套监控管理系统，结合实际各个业务部门管理应用要求，同时充分考虑到现有信息化，自动化系统建设成果的利用和扩大，实现视频数据、业务数据间的紧密衔接，进一步提高综合管控能力的集成性，进一步丰富管理手段的多样性。该系统建成后，能对区域内目标实行24小时不间断的摄像监控，并进行现场图像存储，一次达到30天之久，并备份保存。

13、可进行突发事件的实时监控、摄录，提供视听资料证据，为警方破案，现场应急处理提供技术上的支持。对案发后的犯罪活动可以查找犯罪现场，锁定并跟踪追击目标嫌疑人，为保护肉类安全提供及时信息，为打击各种“问题肉”生产者提供第一手资料。第2章 现状及需求分析屠宰场目前都没有安装监控设施，需要建设一套安全防范系统，以保障屠宰厂肉制品的安全生产，实现本地化和远程化的实时监控。解决上述问题的唯一的办法是建立一个完善的数字化的视频监控平台，为该系统提供监管部门提供的现场实时像的监视、历史图像的回放、报警信息的快速传递、以及与各级公安机关、消防部门的视频联网报警。2.1 系统功能需求视频管理平台实现重点现场监视、重

14、点现场录像、录像检索回放、报警辅助处置、视频服务接口提供、视频后台管理和视频数据库管理等功能。部署视频管理平台后，各应用系统都可以通过视频管理平台的接口调用视频。报警处理：发现报警信息后，安保人员可直接通过软件调取现场视频信号。视频监控：监控中心根据需要可以随时查看任意一路或多路视频，保障同时16路视频的实时查看。实现视频的录制、回放、抓拍等功能。远程控制：监控中心可远程控制站端视频处理单元实现手动录像、定时录像、报警触发录像、画面异动检测。支持二级平台部署，支持二级平台级联，视频可级联转发系统资源管理：管理系统内的设备、系统功能、系统数据等基本信息和配置参数。系统运行监控：对视频设备、服务器

15、系统软件、应用软件、用户操作进行远程监视与控制。系统可能提供切换视频、播放视频、保存视频、报警触发、数据查询等操作。系统能提供手机监控实时视频监控功能；2.2 系统需求分析2.2.1 数据多级管理需求大型视频监控系统的核心需求就是可以实现多级管理，视频监控系统应具备以下功能：1）权限分配管理，出于安全性因素的考虑，有必要将用户分类，使其享有不同的权限，分配不同的任务；2）视频流媒体转发技术，网络传至中心的视频应分发到不同的用户，满足多个用户同时浏览一路视频的要求；3）系统扩展性能，系统应考虑未来用户数量增多后扩容的要求，在不改变系统拓扑结构的基础上，仅增加转发服务器数量即可进行系统扩容。2.

16、2.2 视频实时监控需求前端设备采集的视频图像、移动视频、语音、报警等全部信息，能在监控管理平台的显示设备上集中、综合、同时显示。 能够体现监控信息与其物理位置的对应关系，并可分别显示监控信息和物理位置。2.2.3 屠宰业务应用需求通过视频监控系统能够清晰的看到屠宰操作是否符合屠宰厂生产规范，屠宰的业务应用流程需通过视频监控清楚的看到： 1、 进场生猪，在进入待宰栏之前要按规定进行消毒。生猪卸下后对车辆进行消毒后离场。2、 生猪刺杀放血不得刺破心脏，不得使猪呛膈、淤血。掌握浸烫温度和时间，脱毛干净，开膛净腔不得刺破内脏，在屠宰过程中生猪产品不得落地；3、 屠宰场门前的消毒池每天要更换消毒药，池

17、内消毒药水深度在10公分以上。4、 屠宰或检疫检验过程中，如所用工具（刀、钩等）触及带病菌的屠体或病变组织时应将工具彻底消毒后再继续使用。5、 保持场内清洁卫生，无污水、血渍、污物积聚。6、 屠宰加工场地和屠宰工具做到每日宰前、宰后各消毒一次。2.2.4 录像回放查询需求支持在局域网或者市级监控中心进行图像点播，按照指定通道进行图像的实时点播、巡视，支持点播图像的显示、缩放、抓拍和录像。按照指定通道、时间、报警信息等要素检索历史图像资料并回放和下载；回放支持正常播放、快速播放、慢速播放、逐帧进退、画面暂停、图像抓拍等；支持回放图像的缩放显示。2.2.5 管理平台需求平台要求：通过系统集成软件实

18、现上述各子系统之间的集中管理、集中控制；主控系统的建设需充分考虑软件的选择，选择原则：能与其他厂家各子系统的软硬件实现兼容，能与使用方业务系统集成，软件具体要求：1)可设置多级监控中心，支持三级平台部署，支持三级平台级联，视频可级联转发；2)所有产品必须通过公安部检测；软件部分必须有国家的软件著作权登记证书；3)流媒体均衡转发，缓解多用户同时访问同一前端的带宽压力，支持手机流转发；4)可对用户进行功能授权，如视频浏览、录像回放、云台控制、电视墙管理等5)支持电视墙，具有电视墙管理功能。6)远程控制站端视频处理单元：配置参数、云台控制、设备重启、远程程序升级、录像回放等。7)网络设备管理、信息安

19、全管理、日志管理等功能。2.2.6 语音对讲和语音广播功能每个监控端可以根据需求向监控中心发启语音对讲连接请求，监控中心收到请求确认后，便可建立语音对讲连接，双方便可实现实时语音对讲，监控中心也可对任一监控端发起对讲请求，无需前端确认，双方即进入语音对讲状态。另外，监控中心可以对多个监控端同时发启语音对讲连接（即广播），从而可以实现对各个监控端的广播功能。第3章 系统总体设计在本项目中，充分考虑到视频监控联网项目的系统需求，提出了一套完整的高可用性解决方案。本次解决方案主要分为前端采集系统、传输系统、存储系统、大屏显示系统、视频监控联网平台五大部分，其中视频监控联网平台是本项目的核心系统，后章

20、节将会重点介绍视频监控联网平台，本章节主要介绍前端采集系统、传输系统、存储系统、大屏显示系统。3.1 总体拓扑结构图 31系统划分图3.2 前端采集系统设计视频监控是安全防范和生产监控体系的核心，可有效对各区域实行实时监控。整个视频监控系统的重点在于对屠宰厂的入口处、消毒间、卸猪台、猪仓、屠宰间等监控。监控系统的主要目的在于防范意外、屠宰工作流程是否符合规范、屠宰操作台是否按照卫生部门要求做到消毒工作等，主要起到管理威慑作用，防患于未然；此外，从现代化管理的角度出发，监控系统在实现安全防范的同时，也能在管理方面发挥作用，这也是在系统配置过程中考虑的重点之一。前端系统负责完成前端的音视频信息、告

21、警信息的采集、缓存、编码、存储及发送等功能，并可接受来自网络的控制指令通常包括如下设备：嵌入式NVR、摄像机、语音对讲设备、输入输出设备等。视频安防监控系统负责整个屠宰厂安全生产的关键记录设备，在办公区域管理中心设置安防监控室。系统前端采用全数字模式，采用TCP/IP协议进行传输。此次每个定点屠宰场视频监控系统xx个点位。3.3 网络传输系统设计3.3.1 网络传输系统要求1) 网络传输协议要求系统网络层应支持 IP 协议，传输层应支持TCP 和UDP 协议。 2) 媒体传输协议要求视音频流在基于IP的网络上传输时应支持RTP/RTCP协议； 视音频流的数据封装格式应符合标准要求。3) 信息传

22、输延迟时间当信息（包括视音频信息、控制信息及报警信息等）经由 IP 网络传输时，端到端的信息延迟时间（包括发送端信息采集、编码、网络传输、信息接收端解码、显示等过程所经历的时间）应满足要求： 前端设备与信号直接接入的监控中心相应设备间端到端的信息延迟时间应不大于2s。前端设备与用户终端设备间端到端的信息延迟时间应不大于4s。 4) 网络传输带宽联网系统网络带宽设计应能满足前端设备接入监控中心、监控中心互联、用户终端接入监控中心的带宽要求，并留有余量。5) 网络传输质量联网系统 IP 网络的传输质量（如传输时延、包丢失率、包误差率、虚假包率等）应符合如下要求：u 网络时延上限值为 400ms；u

23、 时延抖动上限值为 50ms；u 丢包率上限值为110-3；u 包误差率上限值为110-4。3.3.2 屠宰厂本地传输网络监控点所有摄像机采用网线或光纤方式进行接入。根据各监控点的特点及实际情况，与屠宰场监控室距离不超过90米的点位，采用网线接入屠宰场监控室，接入每个摄像机的线路包括：网线和就近供电电源线；与屠宰场监控室距离超过90米的点位，接入每个摄像机的线路包括：网线和就近供电电源线，单模光纤接入时网线接入一芯光纤，光纤链路前后端分别安装光纤发射机和接收机。网络节点均采用千兆网络接口，以满足视频监系统大容量的数据传输。3.3.3 屠宰厂远程传输网络 屠宰场与市级监控中心采用光纤专线进行链接

24、网络系统有农委管理部门同意筹划安排。 IPC网络传输数据带宽=单台IPC摄像机码流（4Mbps）* IPC数量3.4 存储系统计算监控中心存储计算方式：存储空间（G）=摄像机数量*摄像机码流（kb）*录像时间（s） / 8 /1024 / 1024监控点录像存储格式及存储介质大小时间：存储介质的大小主要取决于视频分辨率、码流值和视频存储天数决定。高清视频图像采用1080P格式4M码流存储，存储时间各为30天。分辨率码流(M)单路视频每小时录像文件大小(GB)单路视频每天录像文件大小(GB)单路视频7天录像文件大小(TB)1080P41.9642.180.31 可根据具体项目需求设计存储空间，

25、并选择合适的产品进行数据存储。3.5 大屏显示设计本次市级监控中心，我们向您推荐的大华46寸LED超窄边液晶拼接墙高端解决方案，着重考虑系统的稳定性，可靠性以及信号的多样性，该方案具备高清数字信号、模拟信号和网络信号的混合处理能力，具备1080P网络信号直接接入，支持通过网络VNC方式实现对远程计算机信号的显示，可以实现画面的单屏，跨屏，漫游，局部全屏，整屏拼接等功能。系统采用了高稳定性的B/S架构，用户可以在网络内任何一台PC机上授权操作，规避了PC中毒、崩溃等问题对系统的影响。系统可以集成管理显示单元/视频矩阵/RGB矩阵/DVI矩阵等周边设备，并且可通过配置iPad手持式无线触控终端，支

26、持无线管控方式。3.5.1 系统设计本大屏幕显示墙由一套 3（行)4 (列）46 (LED)超窄边液晶显示屏DHL460UT-E组成。 n DHL460UT-E单屏尺寸： 1024.0(W)578.6(H)245 .0(D) (单位mm)n 组合尺寸：(578.6mm 3) (1024.0mm 4) n 底座高度：实际高度根据用户现场确定n 背后维护空间：默认1000mm，实际空间根据用户现场以及拼墙高度确定n 尺寸示意图见下：（含LED）3.5.1.1 显示尺寸（双击直接更改尺寸规格）3.5.1.2 设备清单设备名称特点描述数量单位需求状态DHL460UTS-E液晶显示单元；双边拼缝5.5m

27、m，亮度500 cd/、LED背光，1920x1080高分辨率 12套必需DH-M70管理大屏幕系统。B/S构架，Web控制方式；纯硬件结构，无操作系统 1台必需多屏控制软件大屏幕设备的设置和日常使用，具备设置预案、开关机、信号切换等功能1套必需工程线缆专业抗干扰工程线缆1套必需DH-VGA0102分配放大器RGB输出高性能RGB分配放大器：50米以上抗干扰远传能力；一VGA输入，一VGA本地回显，一RGBHV远传2台可选PC操作电脑略1台可选3.5.2 系统拓扑图DVD、摄像机、网络视频解码器等信号源，通过CVBS接口将视频信号传输到视频矩阵，再经过视频矩阵输出到拼接控制器的视频输入端口，最

28、后再经拼接控制器的DVI端口，输出至大屏幕显示单元显示；也可直接从视频矩阵输出到每块大屏的CVBS接口，从而实现上屏显示的双备份功能。PC信号源等VGA信号，通过分配器输出一路接本地显示器，一路远传到RGB/VGA矩阵，通过RGB/VGA矩阵输出到拼接控制器的VGA输入端口，最后通过拼接控制器的DVI端口输出到显示单元显示；也可直接从RGB/VGA矩阵输出到每块大屏的VGA接口，从而实现上屏显示的双备份功能。高清信号源（HDMIDVISDI）通过HDMIDVISDI专用线缆传输至大屏拼接控制器的HDMIDVISDI采集端口，最后通过拼接控制器的DVI端口输出到大屏幕单元显示。IP球机，网络摄像

29、等网络信号经过交换机接入到拼接控制器，经过拼接控制器内部处理后，通过拼接控制器的DVI端口输出到大屏幕单元显示。客户通过PC控制电脑、手持设备，利用有线或者无线网络向拼接控制器发送控制指令；拼接控制器作为系统核心，通过串口，将视频矩阵、RGB/VGA矩阵、显示单元等外设连接起来，发送各类控制指令，从而实现单屏、局部整屏、漫游、全屏、开关机、矩阵切换等功能；单屏功能如下图所示：局部全屏功能如下图所示： 跨屏，漫游功能如下图所示：全屏拼接功能如下图所示：3.5.3 功能特点（1）可以实现模拟视频、计算机信号、高清数字信号、网络流媒体信号的单屏、漫游、局部全屏、整屏拼接功能。（图1） 图1（2）施工

30、中只需连接一根网线，即可在大屏幕上显示高清网络视频流信号，解决复杂布线和重复解码导致信号质量衰减的问题， 网络球机，IPC等网络信号接入交换机，无需外置解码设备，通过控制器可直接解码输出，从而实现网络信号的单屏、整屏、跨屏漫游等功能。(图2) 图2 （3）控制核心采用嵌入式设备，稳定安全，有效规避大屏幕操作过程中常见的Windows操作系统中毒以及系统崩溃引起的不可控问题。（4）联网情况下，可以多人同时操作大屏幕。（图3）图3（5）协议开放，大屏幕控制软件可以集成到安防平台软件，配合安防摇杆键盘更加方便。（6）可以对矩阵、音频，窗帘、灯光等外部设备进行控制。（图4）图4（7）支持IPAD等平板

31、电脑无线控制功能。（图5）图53.5.4 控制软件浙江大华大屏幕显示系统管理软件DH-DSCS是为大屏幕拼接显示墙开发的应用管理系统，其主要功能是为用户提供对显示拼接墙上的各类应用窗口的控制和管理，对外部输入信号的调用，对显示屏的控制以及实现对矩阵、集中控制设备等相关外围设备的控制与管理。提供友好而简便的人机操作界面，对显示墙的操控方便快捷，操作直观，彻底改变了传统显示拼接墙系统操作复杂的缺陷。DH-DSCS软件采用B/S架构，局域网内任意一台PC均可通过IE浏览器访问、设置、操作，而不需要预先安装任何客户端软件，避免专用控制电脑单点故障给系统带来的失控风险。DH-DSCS软件还可平滑运行于大

32、华全新开发的便携式无线控制终端。通过平板电脑、手机等手持设备作为控制终端，来实现对大屏全部的移动操作控制。3.5.4.1 软件特点描述（1）多区块控制：界面美观，功能实用，一套软件不仅可以控制多套大屏幕，还可以控制两侧电视墙；（2）B/S架构：用户无需安装客户端程序，直接WEB访问，避免操作电脑瘫痪后无法控制大屏幕。（3）信号组屏功能：当前，超高分辨率（比如10240*3072分辨率）GIS地图、管线图等应用层出不穷，业务服务器通常会配置多块显卡输出，我们通过信号组屏功能，可以将多个显卡输出的采集信号，从逻辑上捆绑为一个信号；这样，在开窗、切屏、漫游等操作的情况下，用户就像对一路信号操作一样；

33、该功能广泛运用于公安、电力、煤矿、石油、天燃气、水利等领域。（4）云台控制功能：兼容国内主流视频监控平台，可对球机的转动、变倍、变焦等进行操作。（5）用户权限管理：将用户控制大屏幕和配置大屏幕等业务模块进行全方位权限管控，确保用户业务流管理的顺利实施。（6）串口服务器扩展功能 ：可以最大限度增加对外围设备的管控。（7）事件驱动报警功能：采用了最先进的面相对象技术，将设备故障、视线遮挡、烟雾预警、特定时间等作为统一报警事件集，当报警触发后，大屏幕自动显示报警视频，用最醒目的方式提醒用户。 （8）背光调节功能 ：可根据环境亮度情况，调节显示单元的亮度输出，达到节能环保和保护视力的作用。（9）定时开

34、关机功能 ：可以设定日期时间，周期性开启或者关闭大屏幕，避免人员下班后未及时关闭大屏幕的情况。（10）多用户协作功能 ：可以有多个用户，按照各自级别同时管控大屏幕。（11）IPAD应用 ：支持无线手持设备对大屏幕系统的管控。3.5.4.2 软件操作界面3.5.4.3 无线触控终端软件操作界面3.5.4.4 软件功能描述 模拟信号传输显示：PC，模拟摄像机等模拟信号源通过专用电缆分别接入模拟矩阵，直通到大屏幕显示单元或通过拼接控制器处理后输出到大屏幕显示单元进行显示。窗口可以实现单屏显示、多屏组合、跨屏显示、整屏漫游、任意缩放等灵活的显示功能。 高清数字信号传输显示：本系统设计时考虑到了用户纯数

35、字显示（HDMIDVISDI）的需求，前端信号源通过HDMIDVISDI线缆传输至大屏拼接控制器HDMIDVISDI采集端口，经拼接控制器处理后输出到大屏幕显示单元进行显示。窗口可以实现单屏显示、多屏组合、跨屏显示、整屏漫游、任意缩放等灵活的显示功能。 网络信号传输显示：本系统设计时考虑到用户对于网络信号的需求，传统的网络信号需经过解码设备转换成数字或者模拟信号才能输出，本套系统直接将网络信号接入拼接控制器，由拼接控制器处理后通过DVI输出。窗口可以实现单屏显示、多屏组合、跨屏显示、整屏漫游、任意缩放等灵活的显示功能。 集成控制：大屏拼接控制器除了作为图像信号接入、处理、输出的核心设备，还是整

36、个系统的调度中枢。通过RS232/RS485等端口，可对视频矩阵、RGB矩阵的输入输出通道进行切换，对大屏幕显示单元进行信道切换、放大倍率设定及开关机操作等，使原本独立的各个物理设备协同工作，形成一个有机的整体。连接在局域网内的任意一台电脑均可作为大屏控制终端，远程操作图像控制器。大华还全新开发出业内独有的便携式无线控制终端。通过平板电脑、手机等手持设备作为控制终端，来实现对大屏全部的操作控制。相对于传统的集中控制系统及无线终端，系统更为简化，且功能得到极大的提升，为客户提供一种灵活、便捷的操作体验。第4章 视频监控平台设计4.1 产品简介本产品定位为综合视频监控管理平台，采用LINUX操作系

37、统及专业定制的硬件平台，具有前端视频设备管理、多硬盘管理、大容量视频存储、电子地图、视频监视和回放等多方面系统功能。采用了高性能的网络转发传输技术，实现了大数据量的视频数据综合业务处理，提供了高清视频、安全存储、高速转发等功能。4.1.1 产品外观本产品为硬件化一体机，其外观如下：4.1.2 功能特性本产品的主要功能有：l 用户管理支持客户端用户、管理员用户的增删改，以及其权限设置；支持用户的离在线状态检测。l 设备管理支持编码器设备、解码器设备、智能设备、矩阵设备，以及平台服务的增删改管理；支持设备的离在线状态检测；支持设备的配置管理。l 组织管理提供组织结构的增删改管理，可以指定组织的层级

38、和编号。l 录像管理提供录像计划的设置，并可以配置时间计划模板，方便进行计划配置时使用。l 报警设置提供报警预案、报警上墙任务、报警类型、报警时间模板、联动等级等的设置，实现平台对报警的精细化管理。l 系统设置提供对平台系统运行所需的参数的配置修改功能，包括电子地图服务器IP、日志保留时间、系统校时等的参数配置。l 日志管理系统记录用户的操作日志，设备的报警日志，设备的状态日志；提供对日志的查询、搜索等操作。l 实时监视查看前端设备的实时视频，并提供丰富的操作，包括多窗口分割、视频抓图、实时录像、图像显示设置、窗口比例设置，以及视频轮切等功能。l 云台控制支持实时视频查看时，对云台进行控制，包

39、括八方向控制、变倍聚焦光圈、步长选择、设置预置位、灯光、雨刷、控制锁定等多方面功能。l 录像回放系统可以查询前端设备的相关的录像数据，并可以进行录像回放、录像下载、视频抓图、多倍速控制等功能操作。l 报警通知系统能采集前端设备、服务设备的报警信息，并可以将报警派发到客户端，发送邮件、短信等通知到指定用户，以及进行其它报警联动功能。l 视频上墙支持电视墙配置和视频上墙功能。可以在管理平台添加电视墙的配置，对电视墙进行画面分割、通道关联等操作。l 语音对讲提供对设备的语音对讲，广播功能。l 电子地图支持电子地图功能，可以对地图进行配置管理、框选、圈选等功能操作。4.1.3 重点功能描述4.1.3.

40、1 双机热备 双机热备布署前说明1. 双机热备的两台机器一般作为中心平台，不做录像存储。如需存储，推荐添加若干台7016作为分布式来存储。 2. 双机热备需用到一个虚拟IP地址，即VIP（Virtual IP）。VIP的选择是要在业务网络中去分配一个未被使用的IP地址。配置完成后，两台7016的IP地址均不用再登录，只需登录VIP即可。3. 两台机器配置双机热备前，需进行NTP校时，保证时钟同步。 4. 如果双机热备需要部署联动短信和联动邮件功能，需先登录两台机器的配置系统各自先配置完成，然后再部署双机热备。双机热备网络部署 按图接好网线，网口1接入业务网络，用来管理其他设备；网口2用来直连两

41、台机器，作为心跳网络，使两台7016同步数据。 双机热备配置示例步骤一以172.7.1.166和172.7.1.169来配置双机热备说明。分别登陆两台机器的管理员端，在系统设备参数设置界面，把WEB服务器地址修改为VIP的地址并点击提交。 步骤二选择其中一台作为基准。如172.7.1.166，登录配置系统172.7.1.166/config，然后勾选是否热备选项，进入下一步。 步骤三把VIP地址添加为扩展地址，并移动到最上面一排。点击下一步。 步骤四选择该基准机器是作为激活模式或者备份模式，然后填写相关参数，并通过一键检测完成后，即可点击执行双机热备。待数据同步完，点击重启即可！ 4.1.3.

42、2 N+M备份N+M备份说明 N+M备份针对的是分布式的机器。 关于配置N+M备份的机器数，一般1 N 20,1 M 5。N+1是应用比较多的。 N+M备份可以手动切换。 主动注册设备、GB28181方式添加的设备，不支持切换。 N+M备份录像丢失时间一般为：5min（视通道数量多少而浮动）+每个通道录像丢失时间。 N+M备份配置步骤一登录需要配置N+M备份的机器配置系统，输入主控服务IP地址，将机器设为分布式。 步骤二登录主模式机器的管理员端，进入基本设置服务器管理分布式单元，将作为备用机器的服务器启动为备用服务器。 步骤三将需要启用的服务器选择为归属服务器，勾选启动，并选择添加M个备用服务

43、器。点击确定，即可配置成1+M的备份。对别的归属服务器进行同样操作，可以配置成N+M的备份。 4.1.3.3 组播功能组播的配置方式 1、配置设备的TS组播地址（该设备必须支持组播），查看当前组播信息 可在WEB种输入CGI命令 http:/172.7.1.227/cgi-bin/configManager.cgi?action=getConfig&name=Multicast（IP改为设备IP） 平台web端配置组播 在新添加设备时（支持组播的设备），在组播IP、组播端口填写第一步骤中配置好的IP、端口，然后保存。 客户端设置连接方式 登陆客户端进入本地配置连接类型，选择组播并保存。 4.1

44、3.4 视频质量诊断 管理员端：视频诊断第一步，添加诊断项配置第二步，进行任务配置第三步，进行预案配置管理员端查看：通道诊断统计-列表在运维统计设备统计通道诊断统计模块，可以看到诊断的结果。分为列表形式和视图形式。 通道诊断统计-视图选择视图模式，可以以饼图的形式展现结果。 客户端操作：视频诊断-异常分析在客户端上查看视频的诊断异常信息 视频诊断-诊断结果在客户端上查看视频的诊断异常信息结果 4.1.3.5 运维统计运维统计功能说明 1. 该模块主要包括对服务器、设备、管理日志、操作日志等的统计信息。 2. 服务器统计包括服务器的在线信息和报警信息。 3. 设备统计包括设备在线统计、设备报警

45、统计和视频质量诊断统计。 4. 管理统计和操作统计分布是对管理员端和操作员端的各项配置修改、操作等信息进行统计。4.1.3.6 存储解耦 存储解耦功能说明1. 该功能主要是为保障录像的安全性。即，当主模式机器故障时，其分布式机器可以继续保持录像。 2. 在只有一台机器运行时，若中心管理服务器CMS出现异常情况，可以继续录像，待CMS服务恢复后，保证故障期间录像可以查询并播放。 3. 当存在分布式时，若主模式机器异常断电或分布式机器与主模式机器的连接出现断开，也可以继续录像。主模式机器恢复正常或主从两台机器的录像均可查询并播放。 4.1.3.7 逻辑组织自定义 操作实例组织管理-基本组织-添加组织管理-逻辑组织-添加。 逻辑组织通道配置
