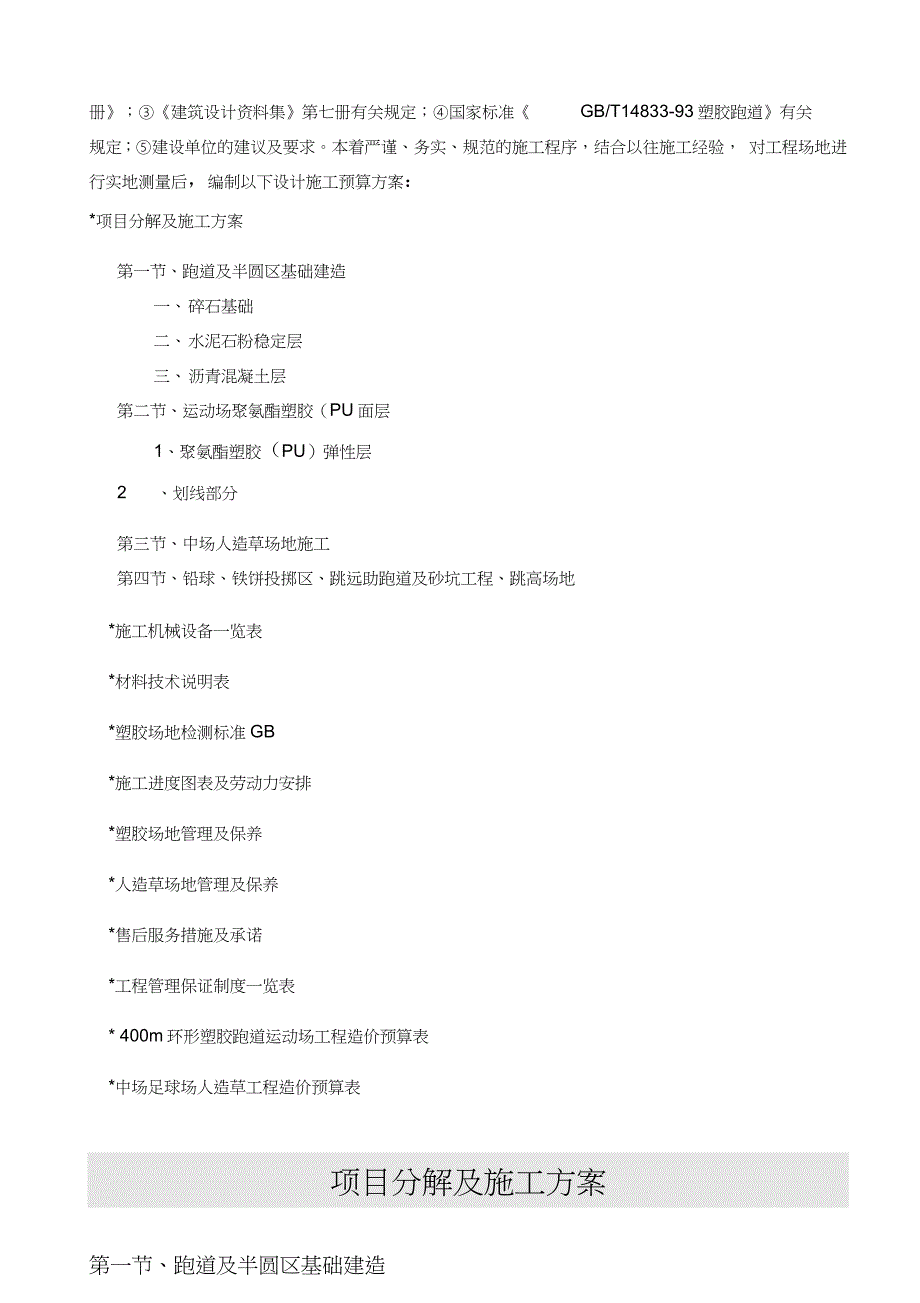

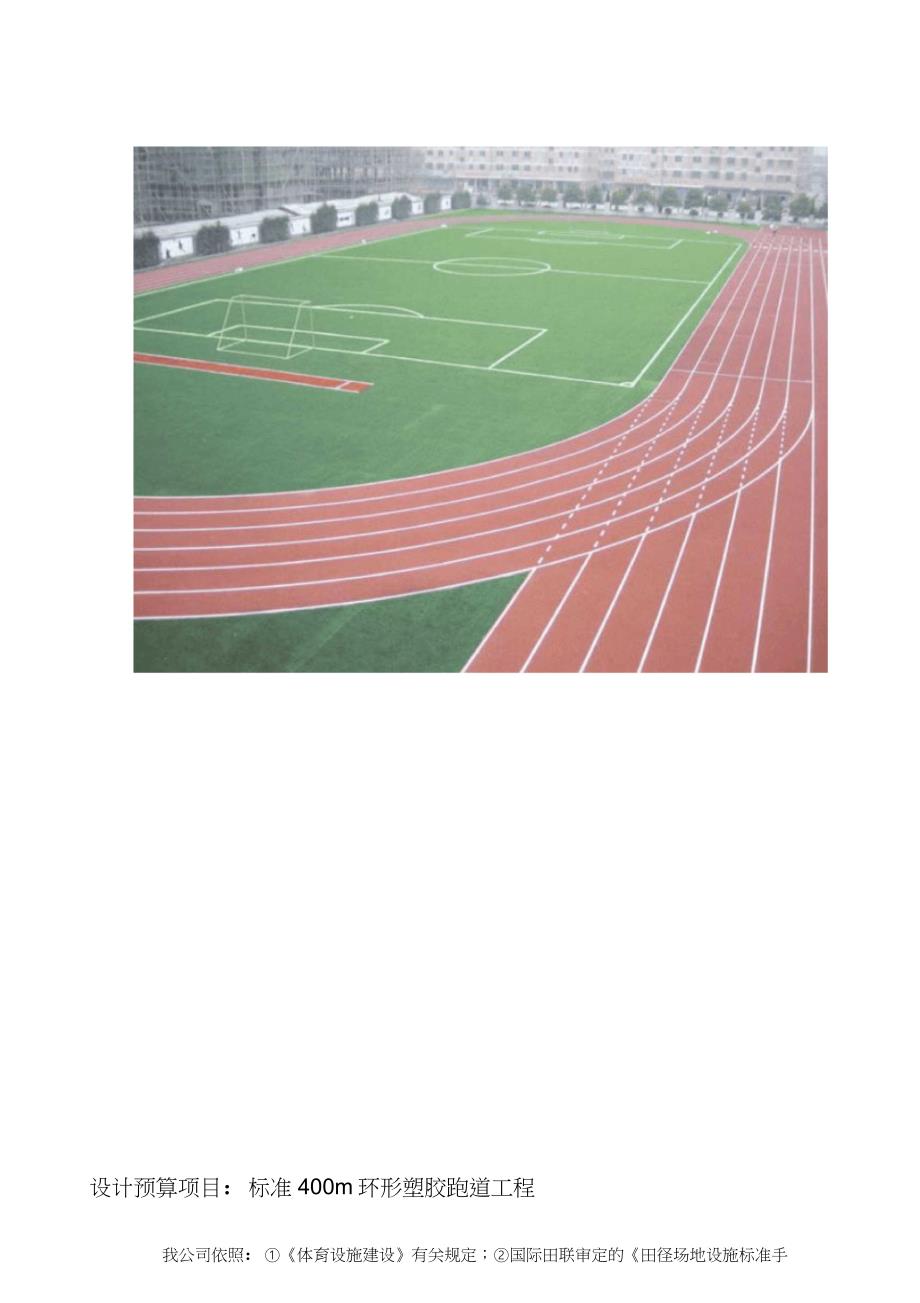

1、设计预算项目：标准400m环形塑胶跑道工程我公司依照：体育设施建设有关规定；国际田联审定的田径场地设施标准手册；建筑设计资料集第七册有关规定；国家标准GB/T14833-93塑胶跑道有关规定；建设单位的建议及要求。本着严谨、务实、规范的施工程序，结合以往施工经验， 对工程场地进行实地测量后，编制以下设计施工预算方案：*项目分解及施工方案第一节、跑道及半圆区基础建造一、碎石基础二、水泥石粉稳定层三、沥青混凝土层第二节、运动场聚氨酯塑胶（PU面层1、聚氨酯塑胶（PU）弹性层2、划线部分第三节、中场人造草场地施工第四节、铅球、铁饼投掷区、跳远助跑道及砂坑工程、跳高场地*施工机械设备一览表*材料技术说

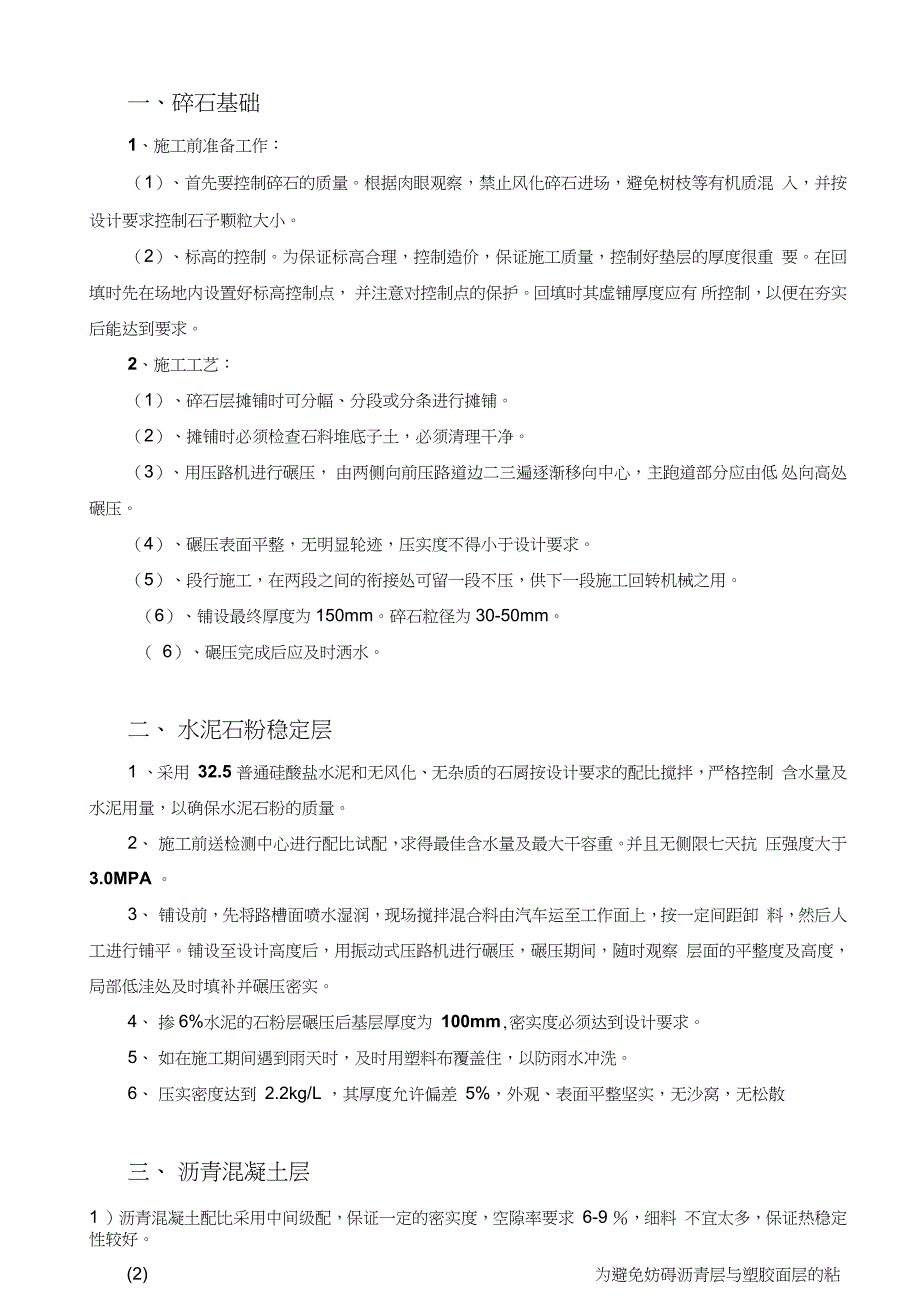

2、明表*塑胶场地检测标准GB*施工进度图表及劳动力安排*塑胶场地管理及保养*人造草场地管理及保养*售后服务措施及承诺*工程管理保证制度一览表* 400m环形塑胶跑道运动场工程造价预算表*中场足球场人造草工程造价预算表项目分解及施工方案第一节、跑道及半圆区基础建造一、碎石基础1、施工前准备工作：（1）、首先要控制碎石的质量。根据肉眼观察，禁止风化碎石进场，避免树枝等有机质混 入，并按设计要求控制石子颗粒大小。（2）、标高的控制。为保证标高合理，控制造价，保证施工质量，控制好垫层的厚度很重 要。在回填时先在场地内设置好标高控制点， 并注意对控制点的保护。回填时其虚铺厚度应有 所控制，以便在夯实后能达
3、到要求。2、施工工艺：（1）、碎石层摊铺时可分幅、分段或分条进行摊铺。（2）、摊铺时必须检查石料堆底子土，必须清理干净。（3）、用压路机进行碾压， 由两侧向前压路道边二三遍逐渐移向中心，主跑道部分应由低 处向高处碾压。（4）、碾压表面平整，无明显轮迹，压实度不得小于设计要求。（5）、段行施工，在两段之间的衔接处可留一段不压，供下一段施工回转机械之用。（6）、铺设最终厚度为150mm。碎石粒径为30-50mm。（ 6）、碾压完成后应及时洒水。二、水泥石粉稳定层1 、采用 32.5 普通硅酸盐水泥和无风化、无杂质的石屑按设计要求的配比搅拌，严格控制 含水量及水泥用量，以确保水泥石粉的质量。2、施工
4、前送检测中心进行配比试配，求得最佳含水量及最大干容重。并且无侧限七天抗 压强度大于 3.0MPA 。3、铺设前，先将路槽面喷水湿润，现场搅拌混合料由汽车运至工作面上，按一定间距卸 料，然后人工进行铺平。铺设至设计高度后，用振动式压路机进行碾压，碾压期间，随时观察 层面的平整度及高度，局部低洼处及时填补并碾压密实。4、掺6%水泥的石粉层碾压后基层厚度为 100mm,密实度必须达到设计要求。5、如在施工期间遇到雨天时，及时用塑料布覆盖住，以防雨水冲洗。6、压实密度达到 2.2kg/L ，其厚度允许偏差 5%，外观、表面平整坚实，无沙窝，无松散三、沥青混凝土层1 ）沥青混凝土配比采用中间级配，保证一
5、定的密实度，空隙率要求 6-9 ，细料 不宜太多，保证热稳定性较好。(2) 为避免妨碍沥青层与塑胶面层的粘结能力，在辗压时，压滚上不得涂刷柴油和其它重油。(3) 铺设粗沥青混凝土厚50mm用辗压机进行辗压，开行速度不大于 30m/min,每次 重叠压宽度不应小于200mm(4) 铺设厚度30mm细沥青混凝土，用辗压机进行辗压。(5) 当辗压机辗压时，要从低处一端向最高的部分进行，任何情况下都不能从中间起开始滚压，用滚子压时可使用压路机的驱动轮， 沿材料铺设方向进行，滚压后结合 部分要漂亮，固着要完善，接着性要均匀，如有裂缝，蜂窝、脱皮等现象时应挖去， 扫清，用热沥青混凝土修补，其铺设压实均应满
6、足质量要求，不得用沥青作表面处 理，接缝处需仔细压实。(6) 沥青基面完成后，要加固得完全平滑，不可用车辙，硬结，凹沉，龟裂或开口等， 用滚子压时注意不要出现龟裂颧材料移动现象，如果表面上留有隆起或其他不压实 的象征,就应挖去或用其他方法消除，完成面用 3m直尺检查，不得超过2mm(7) 沥青混凝土原材料要求：沥青最好用当地道路60#沥青(软化点50E )或60#乳化沥青。 粗沥青混凝土材料配比：砂石：石屑：粗砂：粉针=45: 20: 28: 7 级配表：孔径mm353025151052.50.60.075通用量%10070-10060-9538-7020-555-352-242-132-8
7、细沥青混凝土材料配比：石屑：粗砂：粉针 =54： 35： 11 级配表：孔径mm1552.61.20.60.30.150.075通用量%95-10065-7540-5532-4723-3814-208-156-12 沥青用量：热炒沥青用油量 4.5-4.8%,乳化沥青用油量8-10%2 2 细沥青混凝土质量指标：R20强度25kg/cm R50强度25kg/cm 热稳定系数：k=R20/R503.5 体胀率1%体吸水率6-10%第二节、运动场聚氨酯塑胶(PU面层1、聚氨酯塑胶(PU弹性层：(1) 材料：塑胶跑道弹性体是由甲组、乙组按配比组成，其甲组成分主要为进口原料合成的聚氨酯原料，乙组成分为
8、硫化剂、进口色料及多种助剂混合而成(2) 施工准备：搅拌场所须先铺一层彩条塑料布，以确保地面整洁。 材料启用时，封盖须先清洁干净。(3) 施工工艺：往搅拌机倒材料应先倒硬化剂(透明液状物)，接着倒主剂(色彩液状)，再按比例掺合黑胶粒。 搅拌时搅拌机应正反互转，搅拌时间为 2-3分钟，使材料充分搅拌。 将搅拌好的混合料运动场地进行摊铺。 用专用工具按施工要求厚度将混合料刮平，局部人工找平，施工完第 二天固化后清理接边，接边要平整，铺设好后场地要平整，如局部不 平处，用胶液找平。 将不含黑胶粒的面料倒入场地，用专用工具按施工要求厚度将混合料刮平。 整场均匀播洒一层EPDM&滑、耐磨颗粒。待其固化粘
9、合牢固后，用 竹扫将未粘合牢固的颗粒扫除。 在面层喷洒滚涂一层保护层，施工完成后，表面颜色应均匀一致。(4) 工艺特点：我公司采用“分层施工法” ，虽然此种施工法工序多，成本会增高一些，但具有以下优点： 由于分层施工法的特点在于分层，在第一次摊铺底材时已经基本找平， 第二次摊铺面层时又有第二次找平时机，所以平整度更好，厚薄更均匀。 面层的摊铺是在第一次摊铺底材(厚度为 8-9mm完全固化后进行，并且 其厚度约在2-2.5mm,防滑颗粒粒径为4-5mm当颗粒下沉到一半时就被 顶托，固化后其下半部嵌入面层之中， 从而克服了一次性施工中早撒粒下 沉出现秃面，晚撒粒粘结不牢的现象。 由于面层是厚度2-
10、2.5mm全塑型聚氨酯，不含黑胶粒，成本虽高，但质量 好，更加耐磨，同时由于不含黑胶粒而克服传统一次性摊铺渗浆漏黑通病。2 、划线部分 ：(1) 材料：聚氨酯画线白漆。 材料特点：耐磨，不变色，附着力强。(2) 用鉴定过的钢尺 ,经纬仪放设点位线 ,各点位数据参照体育工艺的要求 ,内控指标相对 误差为0-1/10000。(3) 按点位线及色别喷漆，分道线宽为5cm各分道右侧(即外侧)的分道线包括在该跑道 之内。第三节、中场人造草场地施工1、基础建造：（1）、碎石垫层铺设块石垫层 100mm 厚，碎石粒径为 30-50mm。（2）、水泥石粉稳定层运动场铺100mm厚12%水泥石粉稳定层，压实密度
11、达到 2.2kg/L，其厚度允许偏差5% ，外观、表面平整坚实，无沙窝，无松散。2、施工工艺： 放线（测量）找出球场的中心点，并根据中心点定出场地各点、线的准确位置； 将草皮搬入场地沿横边方向摊开，并依次由纵边的一端向另一端进； 将编织在草皮外沿的白线草线切下，放置一边待用； 将绿色草皮各接缝处搭接 2-3 厘米；用裁草刀或裁纸刀切开，使两边的草皮尽可能搭 接紧凑；将 20-30厘米宽的纤维布沿草皮接缝处铺开，如果被雨水打湿，需晾晒半天使 之干燥，然后将专用 PU 胶水用橡皮刮板均匀地涂刮在纤维布上， 再把两边的草皮拼合， 胶粘于纤维布上。 如果拼合处缝隙较大， 可在此处隔 2-5 厘米割开一
12、道， 向接口处拉伸， 以确保外形美观； 在草皮基本拼接完毕后，再次拉线定出各功能线、点的准备位置，以裁纸刀切开，抽 出切下的草条，将纤维布放入，刮涂 PU 胶水，把原先预备好的白色草线放回，胶结压 紧。在角球线等狭窄区域面弧的难度较大，可将整个角球区切除， 切割成小块后逐块放 回拼接起来； 当草皮摊铺拼接完毕后，草皮上摺折的部份需要以裁纸刀开口，拉直对接，切除重叠 的部份，然后胶结； 草皮全部处理完毕后，开始注砂及胶粒。底层为胶粒，中层为砂，面层为胶粒，中场 标准足球场内50mm长的人造草内充20-23kg/m2砂，充胶为10-15kg/m2。 待胶粒和砂填充完毕后，以刷草机整平草头，配合人工
13、对草面进行整理。 石英砂及胶粒隐藏在草毛的根部形成保护草毛的作用，使草坪更为耐用，一般而言， 草坪使用寿命都在 15 年以上。石英砂的厚度按不同高度草坪而定，最后效果是石英砂 面低于草毛面 10mm 左右。3、人造草场地清理现场及验收： 核对现场具体尺寸，尤其是划线的准确性。 严格检查草坪粘接是否牢固。 处理石英砂及胶粒层，避免不均匀现象。 与甲方进行整场验收。第四节、铅球、铁饼投掷区、跳远助跑道及砂坑工程、跳高场地1、投掷圆圈内为：混凝土面，150厚10%水泥石粉稳定层，200mm厚 C25砼，1: 2水泥 砂浆，落地区均为草地。投掷圈应用钢板制成，其上沿应与圈外地面齐平。圈内地面 应保持水
14、平，低于钢圈上沿 1426毫米。投掷圈内沿直径应为 2.135米（士 5毫 米），投掷圈边沿至少应厚 6毫米，漆成白色。抵趾板应用木料制成，漆成白色，其 形状应为弧形，以便使其内沿与投掷圈内沿重合。应将抵趾板安装在两条落地区角度 线之间的正中位置，并固定于地面。抵趾板宽度为112300mm内沿弧长1.22米（士 1厘米），高出圈内地面10厘米（士 2毫米）。2、跳远规格为5X 7米，底部有渗水沟，沙坑底层为红砖、碎石层，上层为沙土。助跑道坡度：左右w 1/100,跑进方向w 1/1000。跳远踏板材质为杉木。3、跳高场地：助跑区地面坡度w 1/250，起跳区地面应平坦、坚实。4、其他附件要求：
15、撑杆跳插斗，要求不锈钢；起跳板：底座盖板分别用钢板焊接经热镀锌处理；跳板采用 100mml厚杉木，尺寸为（12155） mm（ 2002） mm 0.6GB528扯断伸长率% 80GB528硬度（邵氏）度50-60GB531冲击弹性%20-50GB1681压缩复原率%75-98GB1684施工进度图表及劳动力安排任务目标：1、本工程在计划工期90个日历天内完成；2、在施工中精心组织科学管理，合理安排。3、积极配合建设单位、设计院、监理单位质检站做好各项工作;4、优质高速按期竣工，质量达到优良标准。施工进度安排表序号分部分项工程工期劳动人安排1铺设场地碎石基础层10个日历天普工10人，机操工2人
16、2铺设场地水泥石粉层10个日历天普工10人，机操工2人3铺设粗沥冃混凝土基础9个日历天沥青砼工4人，普工10人，机操工1人4铺设细沥冃混凝土基础9个日历天沥青砼工4人，普工10人，机操工1人5沥青基础养护14个日历天沥青砼工2人6塑胶面层铺设15个日历天塑胶摊铺工5人，普工8人7面层划线5个日历天专业划线人员3人，普工2人8中场足球场人造早摊铺9个日历天专业摊铺工5人，普工6人9足球场划线5个日历天专业划线人员3人，普工2人塑胶场地管理及保养、塑胶场地管理（1）应按其适应范围合理使用，一般只供场地所承担的专项训练和比赛使用。（2）场地是由聚胺酯合成的塑胶弹性体，要禁止各种机动车辆在上面行驶，以
17、防滴油腐蚀 胶面。禁止携带易爆、易燃和腐蚀性物品入内。不得刺穿切割。要保持清洁，严禁吸烟 和吐痰，避免有害物质的污染。（3） 进入场地者必须穿运动鞋。跑鞋鞋钉不得超过9mm跳鞋鞋钉不得超过12mm杠铃、 哑铃、铅球、铁饼、标枪等器材必须在特设的运动场使用， 严禁在塑胶场地上进行训练。（4）要避免长时间的重压。防止剧烈的机械性冲击和摩擦，以免弹性减弱和变形。紧靠内 侧沿的第一、二条跑道使用较多，平时应限制使用，必要时可设置障碍物。、塑胶场地的保养（1）场地的清洗、维修和保养是一项经常性工作。除天天清扫，有污秽随即清洗外，还要 做到每季大洗刷一次，污秽重的地方可加适量洗衣粉刷洗或擦拭。（2）比赛前
18、后要用水冲刷，以保持场地的色彩和清洁卫生。夏季炎热天气要喷洒凉水，以 降低其表面温度。（3）场地上的各种线和标志应经常保持清晰醒目。随着时间的延长，塑胶表面会老化，场地的各种标志会褪色。因此，使用数年后最好喷一层塑胶液，重新描画标志线。(4) 场地如发生碎裂、脱层等现象，应按规格要求及时修补，以防蔓延。场地和周围的铅 球区、沙坑、草地要经常洒水，以防尘土飞扬，影响场地的清洁。下水道要经常清理, 保持场内排水畅通。人造草场地管理及保养一、人造草场地管理(1) 此人造草场地主要供草场项目使用。(2) 人造草坪场地可全年使用，没有季节限制。(3) 禁止机动车辆进入人造草场地。田径运动的掷标枪、铁饼和
19、推铅球等项目，不得在人 造草坪进行。(4) 注意场内卫生。场内不准吸烟，不准乱扔果皮、纸屑和砖头等杂物，也不准随地吐痰。(5) 一切使用单位和使用者都必须严格遵守人造草场地使用规定，爱护草坪和场内的一切 设施。二、人造草场地的保养(1) 场地的清洗、维修和保养是一项经常性工作，做到每季大洗刷一次，污秽重的地方可 加适量洗衣粉刷洗或擦拭。(2) 比赛前后要用水冲刷，以保持场地的色彩和清洁卫生。夏季炎热天气要喷洒凉水，以 降低其表面温度。(3) 场地如发生破裂等现象，应按规格要求及时修补，以防蔓延。场地和周围的铅球区、 沙坑、草地要经常洒水，以防尘土飞扬，影响场地的清洁。下水道要经常清理，保持场
20、内排水畅通。售后服务措施及承诺我公司所有施工安装服务均达到中华人民共和国建筑安装工程检验评定标准、施工验收技术规范和塑胶跑道国家标准 GB/T114833-93o产品均通过国家体育总局体育设施建设和标准办公室认证、国家体育总局体育器材设备审定委员会认证、国家体育用品质量监督检验中心检测。工程管理保证制度一览表序号规章管理制度名称备注1质量保证制度2安全保证制度3创文明施工制度4季节性施工制度5工地组织机构框架图表附表16劳动力需用计划表附表27质量保证体系表附表38质量控制程序表附表49安全保证体系表附表5质量保证制度措施第一节质量保证体系建立从公司、项目到班组的层层质量控制体系。第二节 全面
21、质量管理、从开工前施工准备至工程交付使用的全过程推行全面质量管理，严格按照ISO9002质量保证体系及PDCA循环过程有秩序开展质量管理小组活动，其主要步骤为：a. 找出问题；b. 分析原因；c. 找出主要影响因素；d. 拟订措施；e. 认真执行措施；f. 检查效果；g. 总结经验，纳入标准；h. 处理遗留问题，转入下期循环。二、对影响工程质量的关键工序、关键部位及重要影响因素制定管理实施细则，在工期工序、基础工程、面层铺设工程三个环节设立管理小组。安全保证制度措施、安全保证体系建立公司、项目、班组分级控制的安全保证体系。、安全生产技术措施1 、每一分部分项工程施工前必须由专业工长下达局面安全
22、技术交底，班级履行签字手续 后才能施工。2 、现场用高、低压设备及线路，按临时用电设计安装和架设，禁止使用破损或绝缘性能不良的电线，严禁电线随地走。3 、切实加强火源管理，在偏僻空旷处设置吸烟点，烟头要熄灭后，掷于指定的铁筒内，现场使用明火必须严格履行审批手续。 易燃、易爆物品指定专人管理。 焊工作业时必须 清理周围的易燃物。 消防工具要齐全， 安放位置适当， 不得随意移动， 并注意定期检查， 每100m放置灭火器2-3个。创 文 明 施 工 制 度 措 施为了确保工程成为文明工地， 以及充分体现我公司管理上的优势和良好的社会信誉。 在该 工程施工全过程中， 我们将设置工地现场文明施工管理小组
23、 由项目经理任组长，各科室班组 负责人为组员。 加大力度贯彻实施建设部关于加强施工现场管理的规定， 强化施工现场管理工 作，争创标准化文明施工工地，针对工程现场实际情况，拟定如下措施：一、创建美观的外观形象1 、施工现场出入口的整洁度是施工企业外在形象，必须做好干净、整洁、美观。2 、大门两侧广告宣传标语书写醒目，美观大方， “门前三包”落实责任人。3 、围墙砌筑或搭设要结实稳固，用料统一，高低一致。4 、进入口设门卫值班，施工人员佩证出入现场。二、现场平面管理1、按甲方审查批准后的施工总平面图布置各类生产生活临时设施，作到经济合理，布置 有序，搭设规范。2、按平面布置定点堆放现场材料、周转
24、料和半成品、堆放场地用石灰洒出界限，将材料 在线内堆放整齐，大宗材料成堆见方，不许靠墙堆放。3、设备、构件、钢材、木材、水电材料按规格、型号定点堆放，防潮湿器材作好防潮、防雨措施4、现场给排水系统畅通、场地平整干净、无积水。5、场内水、电线路按报批的施工设计规定架设，不得乱拉、乱挂。三、现场指挥标识1 、施工现场管理人员、工人应着装整齐、佩戴胸卡。2 、现场指挥、质量、安全等检查监督人员应佩戴明显的袖章标志。3 、危险施工区域派专人值班，并悬挂警示牌，晚间悬挂警示灯。四、环境卫生1 、施工现场采取分区管理，第一工种、工序、区域的作业面和上、下影响区，在完成自己 的形象进度部位后，都必须对操作环
25、境进行必要的清理，做到工完料尽。2 、建筑垃圾及时清运，施工污水沉淀后排入窖井。3 、及时收回随身携带的工具，认真执行清理、回收利用、归库制度。4、运输垃圾等应有遮盖和防护措施，严防洒漏路上及随车轮带出现场。5、控制施工噪声，尽量做到施工不扰民。6、办公室窗明地净、文件、图纸、图表、用品整洁美观。五、社会公德严格遵守社会公德和职业道德， 妥善处理现场周围的公共关系， 取得有关单位和市民对工 程建设的理解和支持。季节性施工制度措施一、做好现场排水系统，定期修整主要运输道路及清理排水沟，以利于及时将地面雨水排 出场外，必要时路面加铺防滑材料。二、混凝土和砂浆配合比应在测定砂、石含水率后做出必要调整
26、并应试配适合不同外界自然条件的混凝土配合比，以适应工程需要。塑胶面层摊铺时，应测定基础含水率、 空气湿度、空气温度等，以进行对材料配比优化。三、降雨量中等以上，浇筑大面积混凝土时，必须采取防雨措施，混凝土浇筑时若遇到暴 雨，应用棚布将施工处加以覆盖，并按规范要求留设施工缝。四、施工中重点做好防雷电设施，利用结构筋作避雷针，切实做好接地设施，现场机电设 备要做好防雨、防漏电措施。五、塑胶面层避免雨季进行。六、配置必要的排水设施，如水泵等。七、 为防止基础施工期间下雨对基础工程的影响，配备2台70污水泵在下雨期间抽排雨水。附表1：标准400m田径场场地改造工程工地组织机构框架图表附表2：劳动力需用计划表序号工种人数备注1普工102砌砖工53抹灰工34机操工25沥青砼工46电工27电焊工28塑胶专业摊铺工59专业人造草摊铺工510专业划线工311司机3附表3：质量保证体系表建设单位附表4:质量控制程序图表附表5:安全保证体系表
