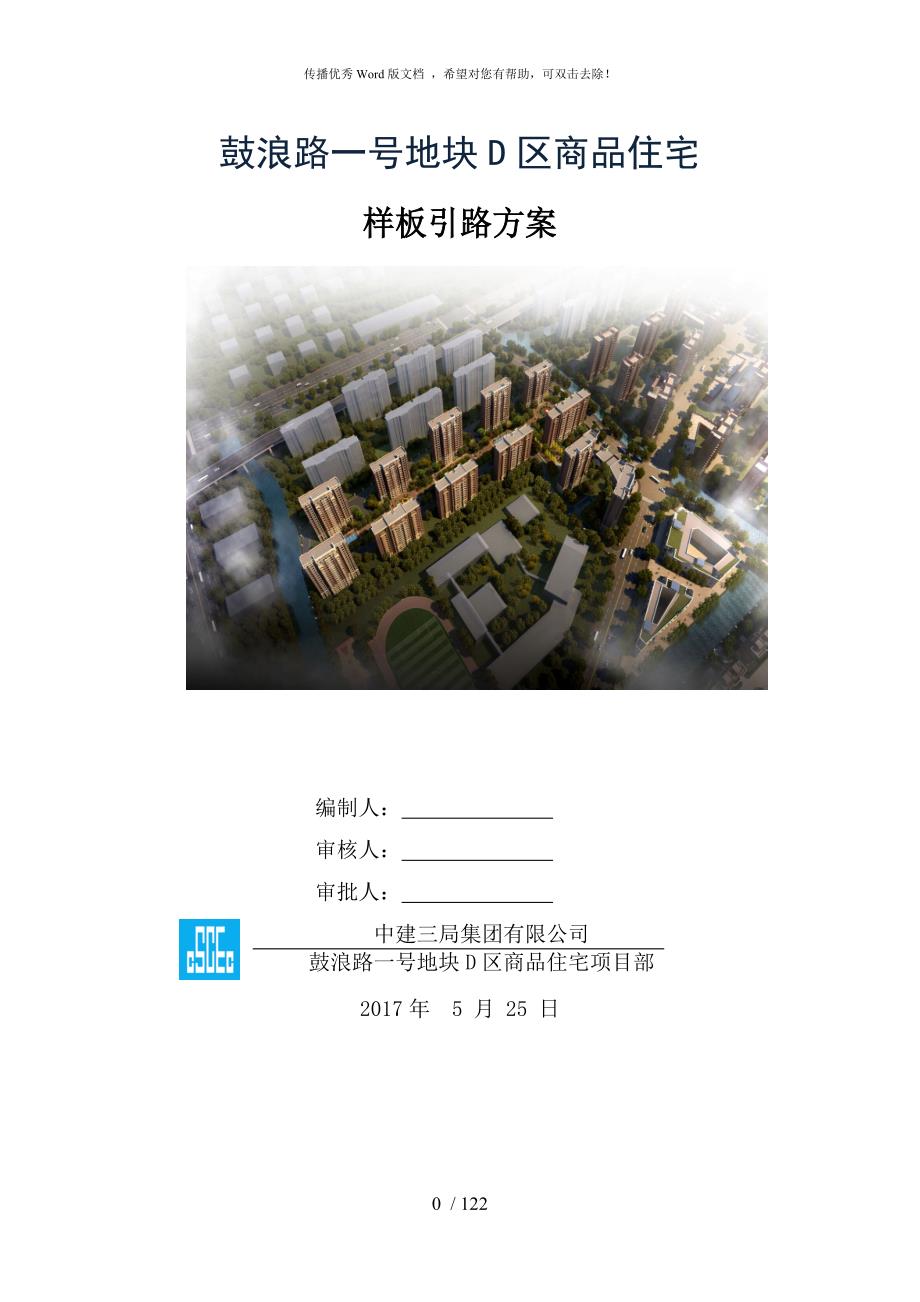

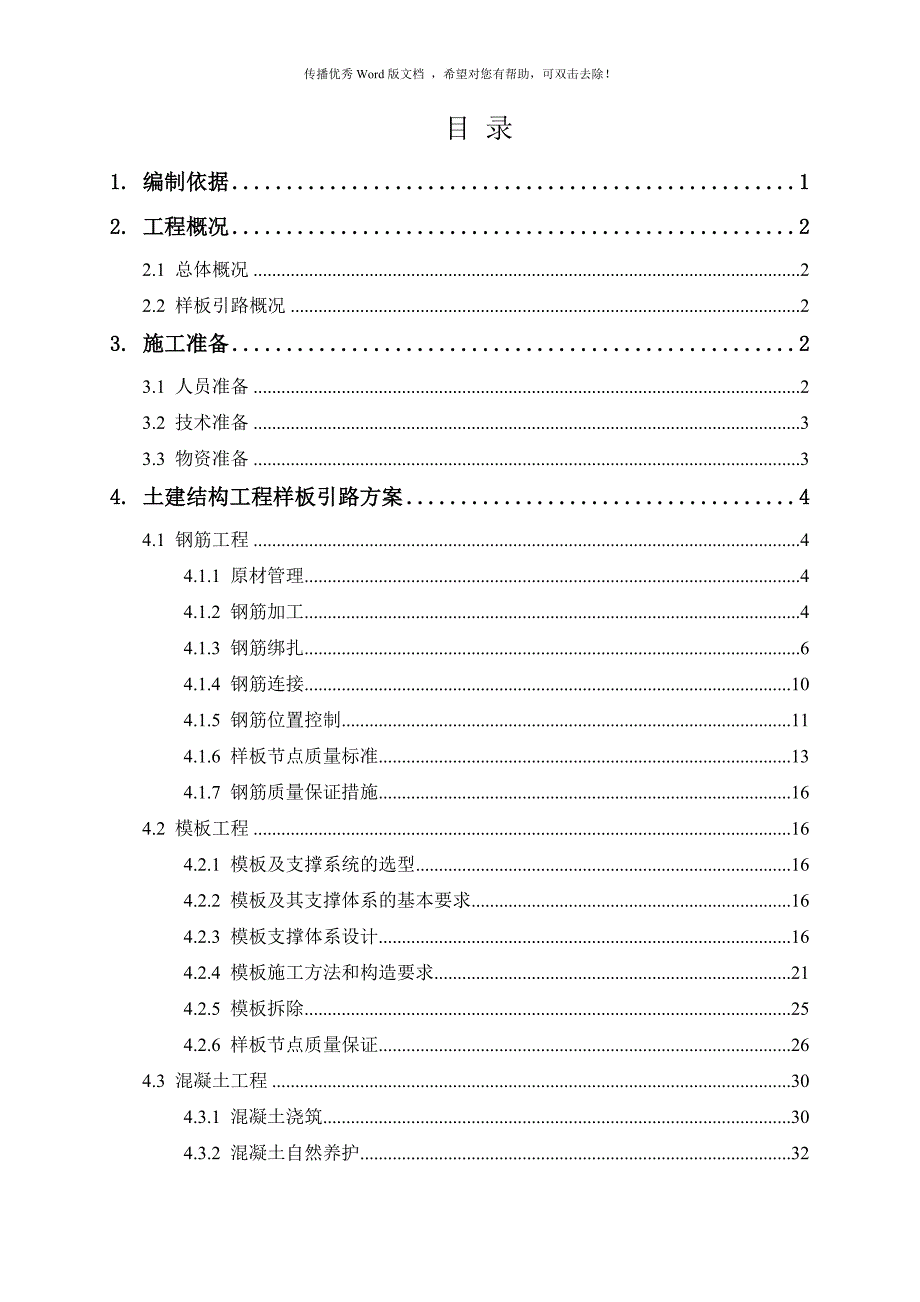

1、传播优秀Word版文档 ，希望对您有帮助，可双击去除！鼓浪路一号地块D区商品住宅样板引路方案编制人： 审核人： 审批人： 中建三局集团有限公司鼓浪路一号地块D区商品住宅项目部2017年 5 月 25 日101 / 122目 录1. 编制依据12. 工程概况22.1 总体概况22.2 样板引路概况23. 施工准备23.1 人员准备23.2 技术准备33.3 物资准备34. 土建结构工程样板引路方案44.1 钢筋工程44.1.1 原材管理44.1.2 钢筋加工44.1.3 钢筋绑扎64.1.4 钢筋连接104.1.5 钢筋位置控制114.1.6 样板节点质量标准134.1.7 钢筋质量保证措施16

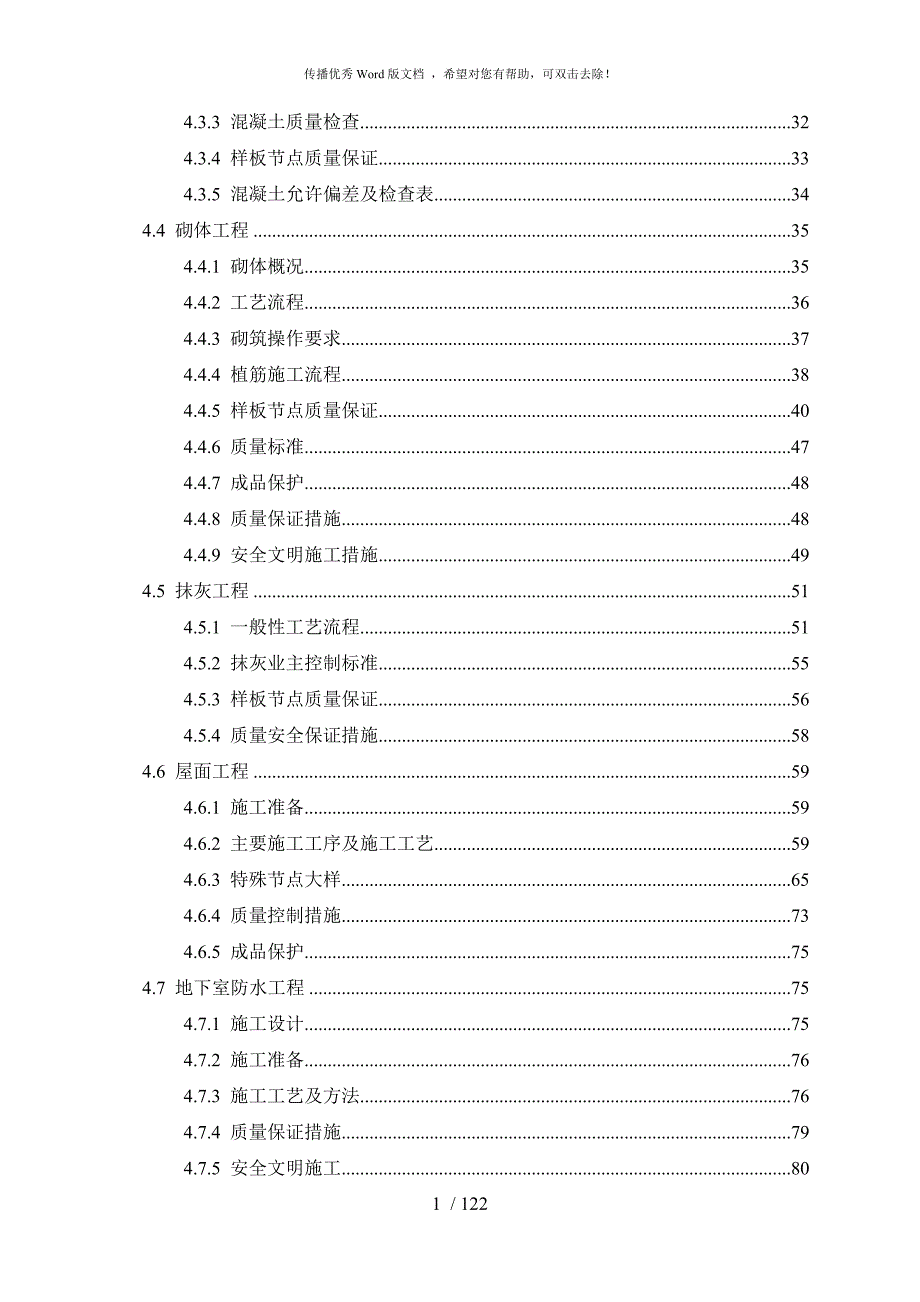

2、4.2 模板工程164.2.1 模板及支撑系统的选型164.2.2 模板及其支撑体系的基本要求164.2.3 模板支撑体系设计164.2.4 模板施工方法和构造要求214.2.5 模板拆除254.2.6 样板节点质量保证264.3 混凝土工程304.3.1 混凝土浇筑304.3.2 混凝土自然养护324.3.3 混凝土质量检查324.3.4 样板节点质量保证334.3.5 混凝土允许偏差及检查表344.4 砌体工程354.4.1 砌体概况354.4.2 工艺流程364.4.3 砌筑操作要求374.4.4 植筋施工流程384.4.5 样板节点质量保证404.4.6 质量标准474.4.7 成品保

3、护484.4.8 质量保证措施484.4.9 安全文明施工措施494.5 抹灰工程514.5.1 一般性工艺流程514.5.2 抹灰业主控制标准554.5.3 样板节点质量保证564.5.4 质量安全保证措施584.6 屋面工程594.6.1 施工准备594.6.2 主要施工工序及施工工艺594.6.3 特殊节点大样654.6.4 质量控制措施734.6.5 成品保护754.7 地下室防水工程754.7.1 施工设计754.7.2 施工准备764.7.3 施工工艺及方法764.7.4 质量保证措施794.7.5 安全文明施工805. 电气工程样板引路方案805.1 配电箱安装805.1.1 工

4、艺流程815.1.2 安装质量要求815.1.3成品保护825.2 桥架安装835.2.1工艺流程835.2.2 质量标准835.2.3 成品保护845.3 线管敷设855.3.1 工艺流程855.3.2 质量要求855.3.3 成品保护865.4 管内穿线865.4.1 工艺流程865.4.2 质量要求865.4.3 成品保护875.5 防雷与接地875.5.1 工艺流程875.5.2 质量标准875.5.3 成品保护886. 给排水工程样板引路方案896.1 穿楼板管道套管安装896.2 卫生间给排水支管安装896.3 管井立管安装907. 暖通工程样板引路方案937.1 空调风管工程93

5、7.1.1 工艺流程937.1.2 质量标准937.1.3 成品保护967.2 通风机安装967.2.1 工艺流程967.2.2 质量标准967.2.3 成品保护977.3风管部件安装977.3.1 工艺流程977.3.2 质量标准987.3.3 成品保护987.4 采暖及空调水管道安装997.4.1 工艺流程1007.4.2 质量标准1007.5 采暖通风空调保温1027.5.1 工艺流程1027.5.2 质量标准1027.5.3 成品保护1038. 成品保护措施1039. 雨季施工措施10410. 质量保证措施10411. 安全文明施工措施10512. 附件:检查表1071. 编制依据1、

6、建筑工程施工质量验收统一标准（GB 50300-2013） 2、鼓浪路一号地块D区商品住宅工程蓝图及设计变更、图纸会审3、砌体工程施工质量验收规范(GB 502032011) 4、住宅工程质量通病控制标准（DGJ32/J16-2014）5、 上海市住宅工程质量通病防治导则6、 关于加强建筑结构工程施工质量管理的若干规定(沪建规字20123号)7、华东公司样板引路专项实施细则8、鼓浪路一号地块D区商品住宅工程施工组织设计9、 砌体填充墙结构构造(06SG614-1)(蓝图明确要求参照的版本)10、建筑物抗震构造详图 (11G329-2)11、砌体结构工程施工规范 GB 50924-201412、

7、江苏省预拌砂浆技术规程(DGJ32J13-2005)13、金地集团2016年住宅项目质量风险记录表、金地集团住宅项目实测实量记录表14、钢筋焊接及验收规程（JGJ 18-2003）15、钢筋机械连接通用技术规程（JGJ 107-2010）16、建筑施工扣件式钢管脚手架安全技术规范（JGJ 130-2011）17、建筑施工模板安全技术规范（JGJ 162-2008）18、混凝土结构工程施工质量验收规范(GB 50204-2015)19、屋面工程质量验收规范（GB502072012） 20、建筑装饰装修工程质量验收规范（GB502102011） 21、建筑电气安装工程质量检验标准（GB503032

8、002） 22、住宅装饰装修工程施工规范GB 50327-200123、建筑装饰装修工程质量验收规范GB50210-200124、抹灰砂浆技术规程JGJT 220-201025、预拌砂浆应用技术规程J06、GJT223-201026、建筑施工手册 第五版2. 工程概况2.1 总体概况 鼓浪路一号地块D区商品住宅（上海金地泗泾）项目由上海仲俊房地产开发有限公司投资，位于泗宝路与规划十路交口，是以高层建筑为主的现代化小区。项目占地面积约4.2万平方米，总建筑面积约为115564平方米，其中地上建筑面积约为84446平方米，地下建筑面积约为31118平方米，合同总额3.24亿元。工程由六栋十八层住宅

9、两栋十五层住宅，四栋十四层住宅以及三栋配套公建及商业组成，是高端的商品住宅小区。2.2 样板引路概况主要涵盖主体结构、二次结构、抹灰工程等施工工艺。砌体工程选取4#住宅楼二层作为砌体施工样板层,主要包括设计的材料要求、细部做法、各文件要求的优秀做法。在大面积开展砌体施工前，进行样板间的施工，梳理完善砌体工程各工序的施工流程及施工标准，为开展大面积的砌体施工作好技术准备，达到样板引路的目的。主体结构及抹灰随进度在工程实体上制作样板。3. 施工准备3.1 人员准备1、项目部成立以项目经理为组长的样板引路工作小组，由项目经理统一调配人员对样板制作进行指导和监督。组长：宁龙光副组长：杨志鹏、王大余、

10、狄勇组员：生产和质量岗位全体员工、试验员、材料员及施工班组长2、工作职责分公司领导小组：制订详细的样板工作计划，并把样板引路工作纳入正常的工作范围，进行定期或不定期的抽查、监督。项目经理：负责全面管理组织落实质量样板引路工作，统一调配人员组成样板制作指导、监督小组，负责同业主单位协调质量样板间实施工作。技术负责人：负责编制质量样板引路、实物样板工序技术方案，样板引路技术方案要适合于本工程，具有针对性，不能流于形式。生产经理：按经审核过的样板引路施工方案并根据施工进度要求及时对操作工人进行技术、安全、操作规程的技术交底工作，有条件时可到组织相关人员到其他项目实物样板层进行参观。质量总监：监督指导

11、实物样板工序的有关技术方法落实；及时组织对分部工程的隐蔽验收工作，以便展开实物样板的施工。质量检查员：负责对质量样板间实物样板工序的施工质量进行检查验收。施工员：负责指导质量样板间实物样板工序的施工，组织现场施工人员进行培训学习；进行现场交底讲解质量样板工序技术施工步骤、要点、难点。资料员：负责组织安排现场施工人员进场学习，并做好交底记录签证、现场拍照记录；整理形成工程档案资料存档。班组长:负责组织样板引路分项工程的施工,样板验收合格后进行大规模施工,必须达到样板工程标准。实验员：按进度将各施工材料分批进场，并进行相关见证送检工作，确保施工材料符合设计、施工要求。材料员：把好材料关，按进度将各

12、专业施工材料分批进场，并配合实验员进行相关见证送检工作，确保施工材料符合设计、施工要求。3.2 技术准备（1）熟悉图纸，及时发现问题，联系设计，及时解决。（2）样板间施工开始前，在主要分包单位确定后，组织项目部技术、生产、商务及相关分包单位，进行一次样板方案交底。（3）提前到公司在建金地项目实物样板层进行参观。3.3 物资准备（1）根据进度，落实货源，提前做好订货加工、采购及材料进场计划。（2）严格按合同、图纸选定设备、主材及其它材料，填充墙所使用材料应有产品合格证、产品性能检测报告和砂浆试块试验报告，块材、水泥、钢材等应有材料主要性能的进场复检检验报告。（3）块材进入施工现场后应按品种、规格

13、强度等级分类堆放整齐，堆置高度不宜超过2m，并应有防潮湿、防雨措施。砌筑和抹灰砂浆必须在楼板上垫板施工，砂浆不能直接放在楼板。4. 土建结构工程样板引路方案4.1 钢筋工程4.1.1 原材管理1、钢材（含钢筋、钢丝、预应力筋、型钢及焊条、焊剂等），应符合国家规范、标准和有关规定。应具备产品出厂证明、进场复试报告。2、钢材管理应有入库、出库台帐。3、钢材及半成品应按批，分级别、品种、直径、外型妥善堆放，每垛钢材应有标识牌，写明钢材产地、规格、品种、数量、复试报告单编号，注明合格或不合格。4.1.2 钢筋加工4.1.2.1 钢筋加工钢筋加工前,由技术人员严格按照结构样板施工图及施工规范做出钢筋配

14、料单，配料单必须审批准确无误后，由项目技术负责人审批方可下发施工班组，进行加工。4.1.2.2 钢筋调直采用钢筋调直机调直冷拔钢丝和细钢筋时，要根据钢筋的直径选用调直模和传送压辊，并要正确掌握调直模的偏移量和压辊的压紧程度。调直模的偏移量，根据其磨耗程度及钢筋品种通过试验确定；调直筒两端的调直模一定要在调直前后导孔的轴心线上，。如果发现钢筋调得不直就要从以上方面检查原因，并及时调整调直模的偏移量。调直模的安装压辊的槽宽，一般在钢筋穿入压辊之后，在上下压辊间宜有3mm之内的间隙。压辊的压紧程度要做到既保证钢筋能顺利的被牵引前进，看不出钢筋有明显的转动，而在被切断的瞬时钢筋和压辊间又能允许发生打滑

15、4.1.2.3 钢筋切断1、将同规格钢筋根据不同长度长短搭配，统筹排料；一般应先断长料，后断短料； 2、断料时应避免用短尺量长料，防止在量料中产生累计误差。为此，宜在工作台上标出尺寸刻度线并设置控制断料尺寸用的挡板。3、在切断过程中，如发现钢筋有劈裂、缩头或严重的弯头等必须切除；如发现钢筋的硬度与该钢种有较大的出入，应及时向有关人员反映，查明情况。4、钢筋的断口，不得有马蹄形或起弯等现象。用于直螺纹连接的钢筋应用无齿锯切断。4.1.2.4 钢筋除锈油渍、漆污和用锤敲击时能剥落的浮皮、铁锈等应在使用前清除干净。在焊接前，焊点处的水锈应清除干净。钢筋的除锈，通过以下两个途径：一是在钢筋冷拉或钢丝

16、调直过程中除锈，对大量钢筋的除锈较为经济省力；二是用机械方法除锈，如采用电动除锈机除锈，对钢筋的局部除锈较为方便。4.1.2.5 钢筋弯曲成型1受力钢筋（1） 圆钢末端应作180弯钩，其弯弧内直径不应小于钢筋直径的2.5倍，弯钩的弯后平直部分长度不应小于钢筋直径的3倍；（2）当设计要求钢筋末端需作135弯钩时，HRB335级、HRB400级钢筋的弯弧内直径D不应小于钢筋直径的4倍，弯钩的弯后平直部分长度应符合设计要求；（3）钢筋作不大于90的弯折时，弯折处的弯弧内直径不应小于钢筋直径的5倍。2箍筋除焊接封闭环式箍筋外，箍筋的末端应作弯钩。弯钩形式应符合设计要求；当设计无具体要求时，应符合下列规

17、定：（1）箍筋弯钩的弯弧内直径不小于受力钢筋的直径；（2）箍筋弯钩的弯折角度：对一般结构，不应小于90；对有抗震等要求的结构应为135。箍筋示意（a）90/ 90；（b）135/ 135（3）箍筋弯后的平直部分长度：对一般结构，不宜小于箍筋直径的5倍；对有抗震等要求的结构，不应小于箍筋直径的10倍。4.1.2.6 钢筋加工的允许偏差加工项目允许偏差受力钢筋顺长度方向的净尺寸10mm弯起钢筋的弯折位置20mm弯起点高度5mm箍筋内净尺寸5mm4.1.3 钢筋绑扎钢筋绑扎应符合要求遵循七不绑原则：混凝土接茬未清到露出石子；钢筋污染未清理干净；未弹好线；未检查钢筋跑位情况；未按1:6 调整偏位钢筋；

18、未检查钢筋接头错开长度情况；未检查钢筋接头质量是否合格不绑钢筋。4.1.3.1 柱钢筋绑扎1、施工顺序： 2、施工方法：用粉笔划好箍筋间距，箍筋面与主筋垂直绑扎，并保证箍筋弯钩在柱上四角相间布置。为防止柱筋在浇筑混凝土时偏位，在柱筋根部以及上、中、下部增设钢筋定位卡。钢筋接头按照50%错开相应距离；箍筋绑扎时开口方向间隔错开。柱筋保护层采用塑料垫块控制。柱钢筋绑扎示意图4.1.3.2 剪力墙钢筋绑扎1、剪力墙钢筋绑扎流程图4.1.3.3 梁钢筋绑扎1、施工顺序：2、施工方法：首先放出梁的位置线，支好梁底模，穿梁纵向受力钢筋，穿受力钢筋时，应注意钢筋之间的间距应分布均匀。在梁四角主筋上画箍筋分隔

19、线，对接头进行连接,将四角主筋穿上箍筋，按分隔线绑扎牢固，然后绑扎其它钢筋。箍筋位置间距及加密区长度均应符合设计要求，梁端第一道箍筋设置在距柱节点边缘50mm。 梁内纵向钢筋的接头位置：下部钢筋应在支座内，上部钢筋应在跨中1/3净跨范围内，可采用搭接时，其接头位置可取 11G101-1图集第5355页图示位置，接头面积百分率不大于50%。；在梁箍筋上设混凝土垫块，保证梁钢筋保护层的厚度。钢筋绑扎完毕后，在梁底采用30mm的混凝土垫块垫于主筋下，梁侧采用30mm的塑料卡，卡在箍筋上。梁底沿梁长间隔1000mm设置两块，梁侧在梁中部设置一道，间隔1000mm。4.1.3.4 楼板钢筋绑扎1、楼板钢

20、筋绑扎流程：2、施工方法：（1）清理模板上面的杂物，在模板上弹好钢筋位置线。（2）按划好的间距，先摆放受力钢筋。预留孔等及时配合安装。（3）板混凝土保护层采用成品混凝土垫块，厚为15mm。间距80mm，梅花形布置。（4）为加强成品保护工作，绑扎完毕的钢筋应用胶合板铺设人行道，防止人为破坏，直至顶板混凝土浇筑时，边浇筑混凝土边移走胶合板。示意图4.1.3.5 楼梯钢筋绑扎1.工艺流程2、施工工艺：划位置线：在楼梯底板上划主筋和分布筋的位置线。绑主筋和分布筋：根据设计图纸中主筋、分布筋的方向，先绑扎主筋后绑扎分布筋，每个交点均应绑扎。如有楼梯梁时，先绑梁筋后绑板筋。板筋要锚固到梁内。绑踏步筋：按照

21、楼梯详图布置钢筋并绑扎。楼梯钢筋绑扎及模板加固示意图4.1.4 钢筋连接1、结构样板工程钢筋在施工现场地上部位下料制作，受力钢筋的连接根据钢筋直径、使用部位，采取不同的连接方式:使用部位钢筋直径D连接方式梁、板D16绑扎搭接D18直螺纹连接墙、柱D10绑扎搭接12D14绑扎搭接D25直螺纹连接墙身水平筋D16绑扎搭接D18直螺纹连接2、受力钢筋的接头宜设置在受力较小处。（1）单跨梁板的纵向受力筋接头不宜设在跨中1/2范围内; （2）连续梁板的纵向受力筋接头,上部负弯矩筋应设在跨中附近,下部主筋应设在支座处。（3）钢筋接头还不宜设置在梁端、柱端的箍筋加密区范围内。 （4）钢筋接头不应该集中，要尽

22、量错开位置，搜索让薄弱环节分散开来。3、同一构件中相邻纵向受力钢筋的绑扎搭接接头宜相互错开，搭接接头连接区段的长度为1.3倍搭接长度。4、同一构件中相邻纵向受力钢筋的焊接接头应相互错开，焊接接头连接区段的长度为35d(d为纵向受力钢筋的较大长度)且不小于500mm。位于同一连接区段内纵向受力钢筋的焊接接头面积百分率，对纵向受拉钢筋接头（如梁板类构件），不应大于50。纵向受压钢筋的接头面积百分率可不受限制。5、同一连接区段内纵向钢筋搭接接头面积百分率：对梁类、板类及墙类构件，不宜大于25；对柱类构件，不宜大于50。4.1.5 钢筋位置控制（1）主次梁相交时，次梁上下排筋应放在主梁纵筋之间，尤其值

23、得注意的是，柱梁相交的“核心区”，该处受力最复杂，同时受到轴向力、弯距和剪力的作用，钢筋相交太多，因此必须按设计要求和规范规定准确布置。当梁边与柱边平齐时，梁纵筋放在柱筋内侧。双向板的下层钢筋，长向钢筋放在短向钢筋上，双向板的上层钢筋，长向负筋放在短向负筋之下。（2）垫块：塑料垫块：成品垫块。砂浆垫块：强度C25，规格40401530mm，至少常温下养护5d方可使用。混凝土垫块：强度C25以上，规格60604050mm，常温养护7d才能使用。楼板钢筋保护层垫块（3）马凳：刚度要求，不能太软，一踩就弯，楼板钢筋支撑采用B14热轧带肋钢筋制作，支撑宽度为200mm，每隔1m放置一个。支撑形式如图：

24、 （a）钢筋支撑； （b）支撑位置1-上层钢筋网；2-下层钢筋网；3-支撑；4-水泥垫块（4）为保证墙体的厚度，防止因模板支撑体系的紧固而造成墙体厚度变小，对拉螺杆处增加混凝土条内撑，, 在墙根部以及上、中、下部增设钢筋定位卡。（5）单向板除外围两根筋相交点全部绑扎外，其余各点可交错绑扎，双向板相交点必须全部绑扎。板上部负弯矩筋拉通线绑扎。双层钢筋网片之间加马凳铁，呈梅花状布置。（6）为了防止柱筋在浇筑混凝土时偏位，在柱筋根部以及上、中、下部增设钢筋定位卡。（7）钢筋安装位置的允许偏差项 目允许偏差(mm)检验方法绑扎钢筋网长、宽10钢尺检查网眼尺寸20钢尺量连续三当，取最大值绑扎钢筋骨架长1

25、0钢尺检查宽、高5钢尺检查受力钢筋间 距10钢尺量两端、中间各一点，排 距5取最大值保护层厚度基 础10钢尺检查柱、梁5钢尺检查板、墙、壳3钢尺检查绑扎箍筋、横向钢筋间距20钢尺量连接三档，取最大值钢筋弯起点位置20钢尺检查预埋件中心线位置5钢尺检查水平高差+3，0钢尺和塞尺检查4.1.6 样板节点质量标准一、钢筋原材分类堆放整齐，并做好现场标识。二、（1）接头位置准确、接头面积百分率符合设计要求；（2）钢筋端部平头用台式砂轮片切割机进行切割，直螺纹接头外露丝扣不得大于1 个。三、柱钢筋加设定位箍筋四、楼板钢筋横平顺直，纵横间距符合设计要求。五、主次梁节点的绑扎要求：主梁受力钢筋在下，并在主梁

26、位置设置加密箍，其余参照钢筋位置控制。六、住宅楼板采用扭铁支撑上层钢筋，控制板厚度。七、两侧钢筋布置塑料保护卡，保证混凝土保护层厚度。八、梁柱交接部位采用定型箍筋焊接骨架，节点部位钢筋绑扎到位。九、竖向插筋范围围裹彩条布保护十、木跳板或废模板搭设走道，保护钢筋4.1.7 钢筋质量保证措施（1）对进场钢材严格把好质量关，每批进场的钢材必须有出厂合格证明书，并按国家规范要求抽样实验合格后，方能使用到工程中。（2）结构施工中，负责安装单位有关人员密切配合预留洞、预留件留设工作，避免事后打洞，在墙、板中预留孔洞，必须严格按照设计图上的要求对孔洞采取加强措施。（3）每一批钢筋焊接完毕要逐个检查。对接头质

27、量要求是：均匀、无裂纹、无气孔、无夹渣。钢筋表面无明显烧伤、咬肉等缺陷。对外观检查不合格者应切除重焊。（4）钢筋绑扎好，经质检部门检查合格后，通知监理验收并办好隐蔽验收记录，方能浇混凝土。4.2 模板工程4.2.1 模板及支撑系统的选型墙、柱模板、梁模板和楼板模板采用15mm木胶合板模板，支撑系统采用40*40方钢、483.5钢管、普通及轮扣式钢管支架、对拉螺栓加固。4.2.2 模板及其支撑体系的基本要求现浇结构模板安装的允许偏差见表项 目允许偏差（mm）检验方法轴线位置5钢尺检查底模上表面标高5水准仪或拉线、钢尺检查截面内部尺寸基 础10钢尺检查柱、墙、梁+4， -5钢尺检查层高垂直度不大于

28、5m6经纬仪或吊线、钢尺检查大于5m8经纬仪或吊线、钢尺检查相邻两板表面高低差2钢尺检查表面平整度32m靠尺和塞尺检查4.2.3 模板支撑体系设计4.2.3.1 墙板模板施工采用15厚覆膜木模板，竖向次背楞采用40*40*2.5方钢，间距不大于300，水平方向主背楞采用483.5钢管间距500。对拉螺杆500500布置，外墙、水池墙采用14一次性止水对拉螺杆。示意图 4.2.3.2 梁模板设计梁底膜和侧模均采用15厚覆膜木模板，梁侧背楞为40*40*2.5方钢间距250，主楞为483.5双钢管，梁中间加固为M14对拉螺杆，水平间距500；梁底背楞为40*40*2.5方钢，梁底支撑为483.5钢

29、管搭设的满堂架。梁模施工时先测定标高，铺设梁底模，根据楼层上弹出的梁中心线进行平面位置校正、固定。先绑扎梁钢筋，再支侧模，然后支平台模板和柱、梁、板交接处的节点模。结构样板共有梁截面两种，分别为400*900、500*500，架体设计如下：截面尺寸模板梁底背楞间距立杆纵向（沿梁方向）间距、小横杆间距螺杆梁底部增加立杆数400*90015厚木模板40*40*2.5方钢间距250梁两侧立杆间距1/2一道一根200*50015厚木模板40*40*2.5方钢间距250与梁两侧立杆相同无无 4.2.3.3 柱模板设计本工程混凝土柱多为矩形柱，模板采用15厚覆膜木模板，现场拼装定型，普通钢管、木方、钢管支

30、撑，竖向次背楞为40*40*2.5方钢，间距250, 柱箍为483.5双钢管间距450（柱底部增加一道距柱底250）。截面尺寸模板背楞柱箍穿柱螺杆0b50015厚木模板40*40*2.5方钢间距不大于250483.5双钢管间距450无500b100015厚木模板40*40*2.5方钢间距不大于250483.5双钢管间距450M14对拉螺杆，中部短边一道长边两道。b500柱子加固图：500b1000柱子加固图： 4.2.3.4 板模板设计（有水房间）本工程有水板模板采用15mm厚木模板，背楞为40*40*2.5方钢间距250，板底支撑为满堂脚手架，钢管为483.5钢管。板厚立杆横距立杆纵距立杆步

31、距扣件0h150 110011001500单扣件150h200100010001500单扣件200h8008001500双扣件 4.2.3.5 楼梯模板设计（地下室现浇楼梯）楼梯模板采用15厚胶合板，支撑系统采用483.5钢管支撑。支撑钢管间距横向间距900，纵向间距900，步距1500，架体搭设构造同楼板支撑。楼梯踏步整体封闭式模板 4.2.3.6 后浇带模板设计后浇带模板钢管支撑体系：立杆纵距900，横距900，步距1500，扫地杆离地200。后浇带两边各2000范围内的梁板模板支撑体系与临近模板支撑体系相分离，使后浇带下面支撑形成稳定的独立体系；这部份模板留到待后浇带混凝土浇灌后，再浇水

32、养护28天后才与后浇带模板一同拆除。示意图如下：4.2.4 模板施工方法和构造要求 4.2.4.1 满堂架搭设详见模板及支撑架专项施工方案 4.2.4.2 柱侧模板支设柱模板支设必须刷涂水质脱模剂。模板支设前应进行木工翻样，将柱模板根据所在部位编号标记。模板支设时根据楼板所弹模板边线，压线由下而上安装。相邻块模板拼接部位，采用40*90木枋及方钢背枋顶牢拼接边。柱模板就位后，将背楞根据支模要求安装在模板上，背楞间距应根据模板边长均匀分布，采用钢管抱箍夹紧，及时上紧抱箍螺杆山型卡，山型卡加固时可将模板截面拉紧3-5mm。柱模板支设时要求全高吊线，校正垂直度，柱与板交接位置应坐浆。 4.2.4.3

33、 墙侧模板支设墙模板使用前必须刷涂水质脱模剂。模板支设前应进行木工翻样，将墙模板根据所在部位编号标记，并根据模板设计钻好螺杆孔。模板脚部在墙钢筋上焊接限位钢筋。模板支设时根据楼板所弹模板边线，压线由下而上安装。墙模板应先将墙体一面模板就位后临时固定，将对拉螺杆安装在一面模板螺杆孔上，再将另一面模板根据对拉螺杆孔对孔安装上墙，模板临时固定后，根据支模要求将背楞钉在模板上。然后根据对拉螺杆安装模板钢管横楞，钢管横楞应平直美观。并及时上紧螺杆山型卡固定钢管横楞，山型卡加固时可将模板截面拉紧3-5mm。模板支设必须全高吊线拉紧山型卡，校正垂直度。 4.2.4.4 梁模板支设对框架主梁模板，梁侧模板应待

34、主梁钢筋绑扎完成后支设。梁柱墙模板交接处，先在墙柱模板位置留出梁截面开口，梁模板压墙柱模板支设。梁板平面模板压梁侧立面模板支设。梁侧模板压梁底模板支设。梁模板支设应先在楼板上弹线，吊线安装梁模板底模，梁底背楞须立放纵向铺设。梁侧模板在梁底模板就位固定后安装。 4.2.4.5 楼板模板支设满堂架搭设完成后，应进行满堂架验收，通过后方可支设楼板模板，楼板模板木枋间距取250mm，根据满堂架抄平标高确定木枋下钢管横楞及木枋标高，木枋应立放在钢管横楞上。楼板模板采用木模板，模板应根据楼板边线下料拼装。楼板模板与梁交接边应压住梁侧模板，模板拼缝宽度不得超过1.5mm。楼板模板拼接时应尽可能使用整块模板，

35、如遇宽度不足处，应将窄边拼缝留置在板跨中部，梁边柱边等为保证美观宜采用整块模板。 4.2.4.6 楼梯模板支设（1）模板制作与安装时要考虑装修面层因素，保证两跑楼梯踏步立面在一条直线上，按踏步尺寸加工后，全封闭施工。（2）先立平台梁及楼基的侧板，梯板下采用脚手架钢管作支撑，铺设木方间距200，在梯板上画踢断宽度线，依线立外邦，外邦板采用斜撑固定，再在梯段中间设置反三角木，反三角木的两端与平台梁和梯基的侧板订牢固，然后再反三角木与外邦板之间订踏步侧板，踏步侧板一头钉在外帮板的木挡上，另一头在反三角的侧面上。加固采用钢管加对拉螺栓加固，间距不超出600。 4.2.4.7 施工缝处理1、有竖向施工缝

36、时，施工缝留置位置应符合规范要求。用1515 目的双层铅丝网绑扎在墙体钢筋上，外边用木板封挡混凝土。2、水平施工缝施工时在顶板下层钢筋下面垫同保护层相同厚度的木板条，以保证下层钢筋保护层的厚度。上下钢筋之间用木板保证净距，上口再加木板。3、地下室施工缝（导墙上部）模板宜落地，应事先考虑好使用导墙上的穿墙螺栓或预埋地锚。4、后浇带和结构各部位的施工缝，应按规范或设计规定的位置、形式留置，模板固定牢固，确保留槎截面整齐和钢筋位置准确。5、模板安装前，施工缝处已硬化混凝土表面层的水泥薄膜、松散混凝土及其软弱层应剔凿、冲洗清理干净。受污染的外露钢筋应清刷干净。6、外墙水平施工缝如使用橡胶止水带应在导墙

37、上口预埋与止水带同宽、厚度略大于止水带一半的木条以备安放止水带。 4.2.4.8 伸缩缝、沉降缝处理1、双墙施工存在一定的难度，在设计上尽量避免设计双墙伸缩缝，宜采用双梁、双柱加填充墙设置。2、当采用框架结构双墙施工时，宜在伸缩缝内填充聚苯板，混凝土浇灌过程中必须双墙同时浇灌，如果一面墙浇灌过快则聚苯板就会被挤到另一面墙里面去。3、可采取把主体分阶段施工缝留置在双墙中间，施工组织上始终保持一边高一边低，单片墙钢筋绑扎完后支模浇灌混凝土，拆模后，绑扎另一面墙，在双墙另一面的模板上设置固定对拉螺栓螺帽（采用电焊固定），合模穿对拉螺栓时，把螺杆先拧到对面墙上固定螺帽上，然后再上反面墙的螺帽，固定支模

38、校正。 4.2.4.9 门窗洞口处理1、门窗洞口模板可采用定型或角式连接模板，材质可用木板（厚50mm）、木方加竹胶板或多层板、钢板或塑料板。门窗洞口模板应注意支撑的牢固性，支撑有用木方也有用丝杠的。特别要注意斜支撑的使用，最好设计成组装工具式，即便于使用又可批量生产。2、门窗洞口模板加设限位钢筋，加强门窗洞口模板刚性和整体性。3、窗洞口精确设计一次成活，直接安装窗框，窗洞下口混凝土一次打成坡形压光不再抹灰，避免了空鼓。4、大窗口窗台模上要有排气孔，排气孔直径约40mm，也可在墙模上制作观察孔，观查混凝土浇注情况。可采用附着式振动器。模板对拉螺栓要用弹簧垫，以防振松。6、水电预留洞可用定型模

39、板（应注意斜支撑），管道预留洞用钢管制作模具（注意要用切割机切割钢管），安装时应固定牢固、准确。派专人负责，在合理的时间脱模。 4.2.4.10 板面的清理1、模板安装前，模板内、外灰浆（含模板零部件）必须铲除清刷干净，并涂刷脱模剂，要涂刷均匀。2、拆除的模板应及时维修保养，清理干净刷油或脱模剂，并分类整齐堆放、标识清晰。 4.2.4.11 细部处理1、止水对拉螺栓两侧应采用木块或橡胶垫，以使切割处在墙内，外侧用砂浆封严。止水对拉螺栓可采用三节式，便于拆模。2、要尽量利用下部墙体的穿墙螺栓孔，制作和使用托架式卡具以保证墙体下部不变形。螺栓孔距离布置要合理，特别是模板下口螺栓间距一定要小。一般上

40、下口螺栓孔距上下口距离不大于200mm。3、墙体模板设计时应尽量减少拼缝，力争“一墙一模”。模板加工误差：平整度应小于2mm 、对角线小于2mm。4、内墙模板高度应为：净层高+50mm 以保证剔除浮浆后混凝土墙（柱）顶高出板底10mm 左右，这样打楼板（梁）时墙（柱）上不出接茬。外墙模板高度（包括电梯井间、楼梯间）应为：净层高+接茬高度（一般为50mm）+50mm。5、墙根地面用3m4m 大杠搓平并在里线外5mm 贴直泡沫条，以保证模底不漏浆、不烂根（注意泡沫条厚度应根据情况进行调整）。6、顶板模板接缝处应采用硬拼法靠刨平拼缝，缝隙间不能夹海棉条，缝隙上不能粘胶带。锯或刨的板侧面用封口漆封口，

41、以增加周转次数和保证接缝处质量。接缝处下面尽量保证缝下有木方，以保证拼缝处不错台和漏浆。7、当梁、板支模底模4m 起拱时，木模1.52、钢模11.5为宜。顶板起拱时注意四周边线不起拱，应沿对角线方向起拱。8、防漏浆的措施：所有模板如有条件均应采用企口形式（大模板与角模板的企口、大模板加高的企口、柱模板的企口、梁底模板的企口。如梁模板采用“底托帮”，不用“帮包底”）。缝隙应控制在1.52mm 之间。在容易漏浆的部位粘贴泡沫条。9、大模板施工，上、下层楼板接缝处容易出现漏浆现象，可将外墙外侧打高一楼板厚度的导墙，作为楼板浇筑时的侧模，并在模板外侧加焊5mm厚的钢板控制负偏差。10、模板拼缝内侧用3

42、mm 厚的双面胶粘贴后用油灰镶嵌，外侧用硅胶封闭，以防止模板拼缝细部渗浆或漏水。安装模板前，要清除杂物，焊接或修整模板的定位预埋件，做好测量放线工作，抹好模板下的找平砂浆。模板组装要严格按照模板配板图尺寸拼装成整体，模板在现场拼装时，要控制好相邻板面之间拼缝，两板接头处要加设卡子，以防漏浆，拼装完成后用钢丝把模板和竖向钢管绑扎牢固，以保持模板的整体性。_4.2.5 模板拆除对竖向结构，在其混凝土浇筑24小时后，待其自身强度能保证构件不变形、不缺棱掉角时，方可拆模。梁板等水平结构早拆模板部位的拆模时间，应通过同一条件养护的混凝土试件强度实验结果结合结构尺寸和支撑间距进行验算来确定。模板拆除时应随

43、时进行修整及清理，然后集中堆放，以便周转使用。底模拆除时的混凝土强度要求表结构类型结构跨度（m）按设计强度（%）板2502，8758100梁8758100预埋件和预留孔洞的允许偏差表项 目允许偏差（mm）预埋管、预留孔中心线位置3插 筋中心线位置5外露长度+10，0预埋螺栓中心线位置2外露长度+10，0预留洞中心线位置10尺 寸+10，04.2.6 样板节点质量保证一、模板表面平整度应符合要求，面板标高按设计确定，阴阳角方正顺直（有水房间）；二、模板间距按要求设置，截面尺寸在规定范围内；三、柱模板垂直度好，内外楞受力合理，柱箍间距布置适当；四、柱角部模板加固采用双扣件；五、水平施工缝施工，顶板
