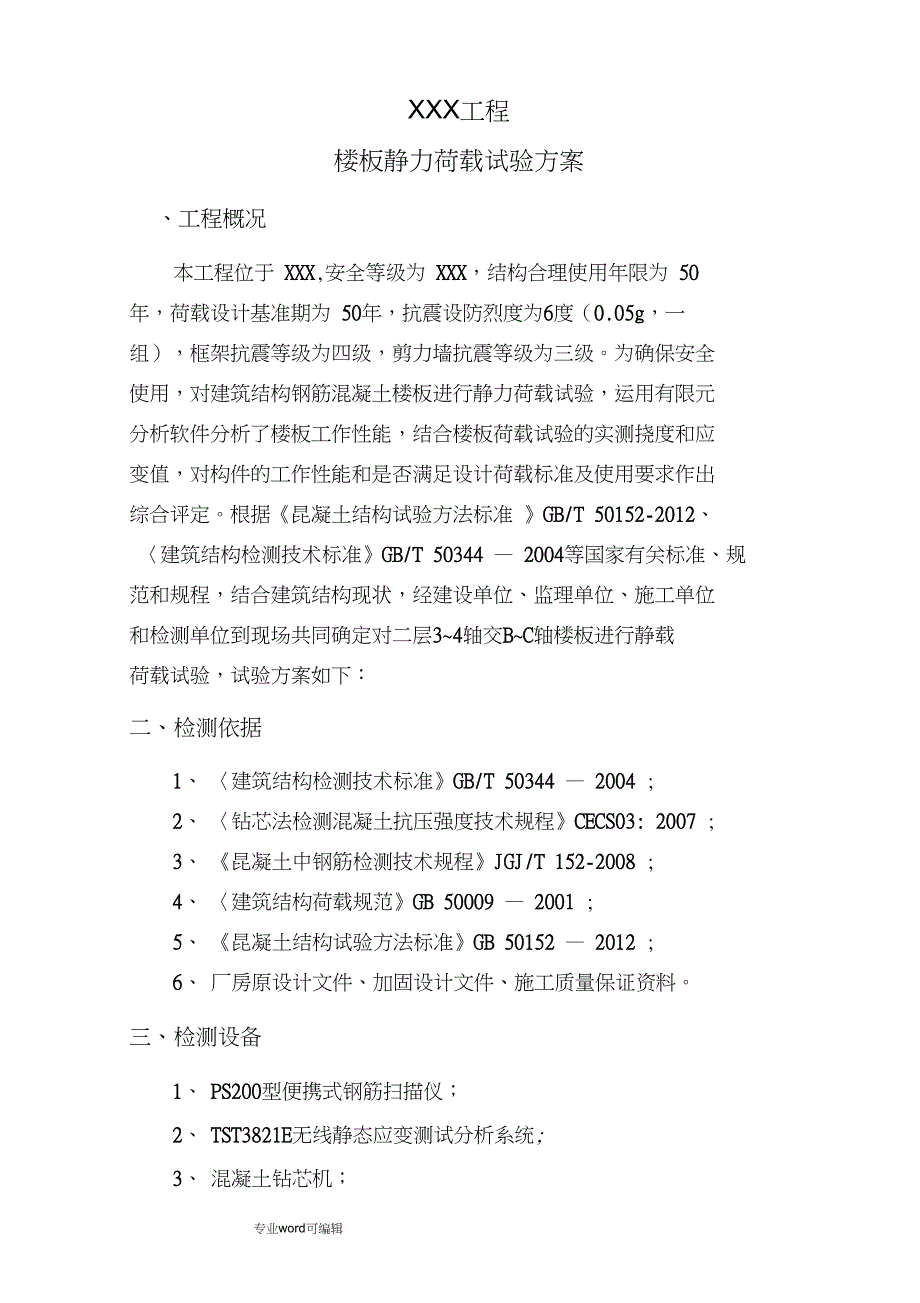

楼板载荷试验方案详细.doc_第1页
第1页 / 共8页

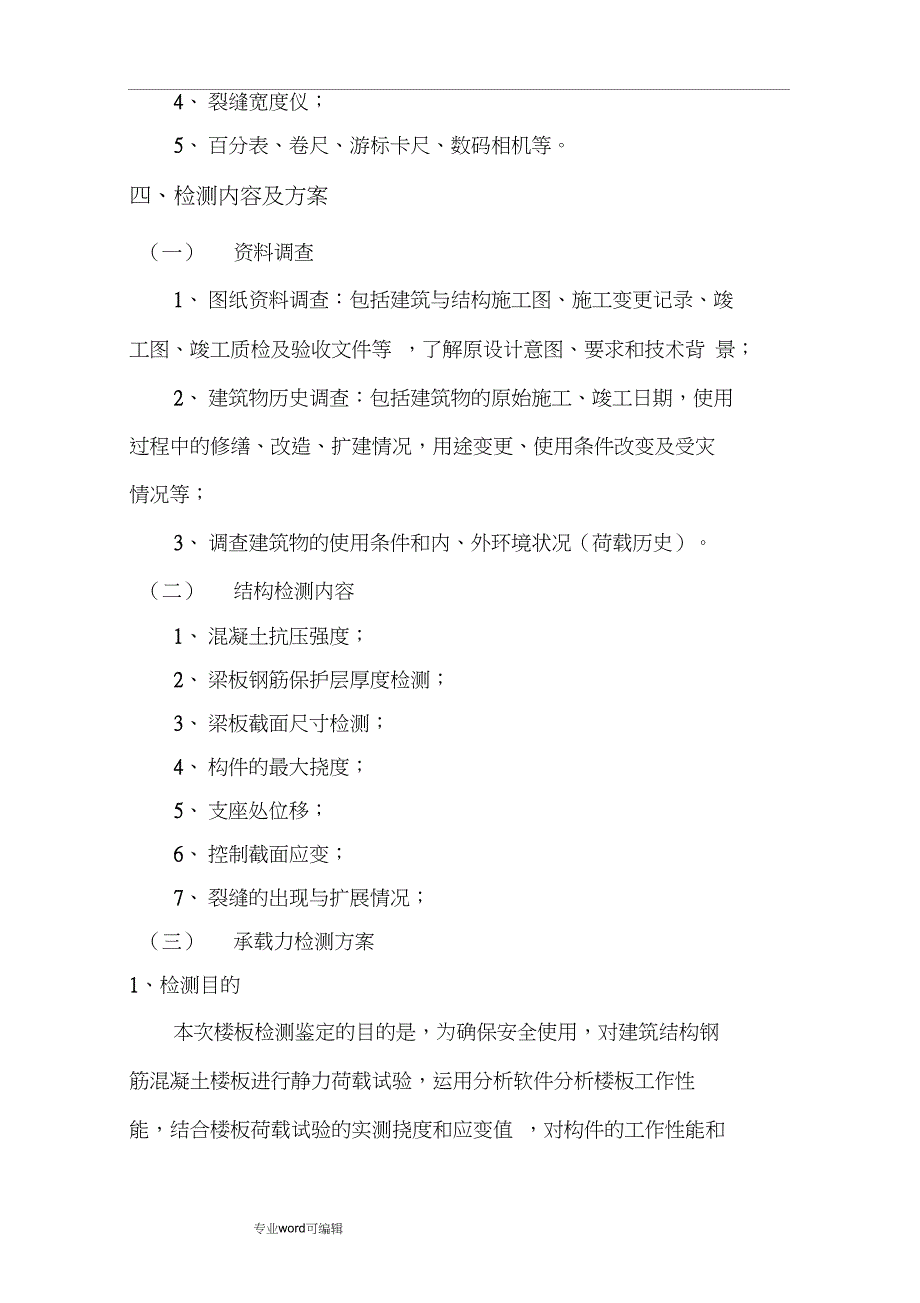

楼板载荷试验方案详细.doc_第2页
第2页 / 共8页

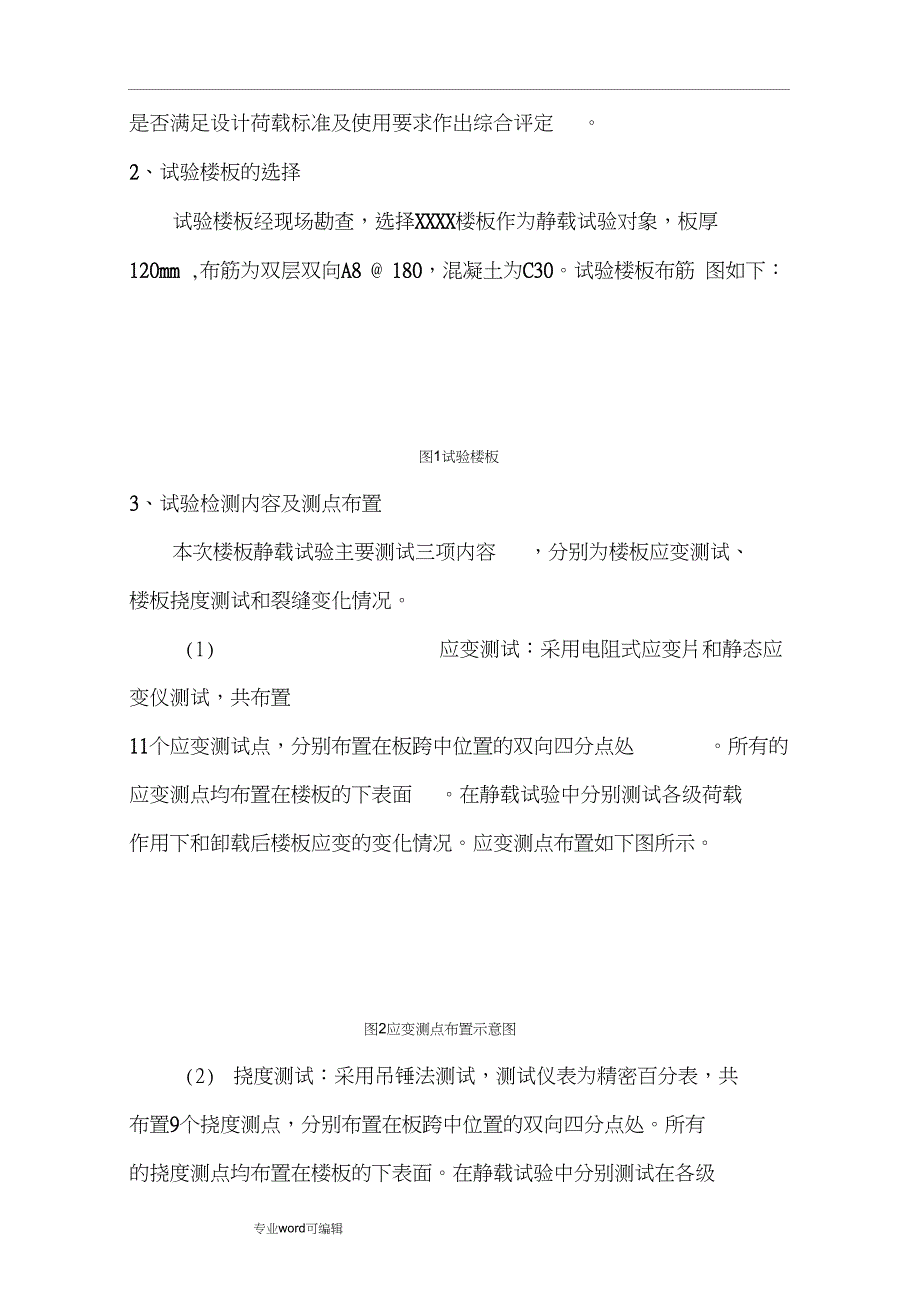

楼板载荷试验方案详细.doc_第3页
第3页 / 共8页
楼板载荷试验方案详细.doc_第4页
第4页 / 共8页
楼板载荷试验方案详细.doc_第5页
第5页 / 共8页
点击查看更多>>
资源描述

1、XXX工程楼板静力荷载试验方案、工程概况本工程位于 XXX,安全等级为 XXX,结构合理使用年限为 50 年,荷载设计基准期为 50年,抗震设防烈度为6度(0.05g,一 组),框架抗震等级为四级,剪力墙抗震等级为三级。为确保安全 使用,对建筑结构钢筋混凝土楼板进行静力荷载试验,运用有限元 分析软件分析了楼板工作性能,结合楼板荷载试验的实测挠度和应 变值,对构件的工作性能和是否满足设计荷载标准及使用要求作出 综合评定。根据昆凝土结构试验方法标准 GB/T 50152-2012、建筑结构检测技术标准GB/T 50344 2004等国家有关标准、规 范和规程,结合建筑结构现状,经建设单位、监理单位

2、施工单位 和检测单位到现场共同确定对二层34轴交BC轴楼板进行静载 荷载试验,试验方案如下:二、检测依据1、建筑结构检测技术标准GB/T 50344 2004 ;2、钻芯法检测混凝土抗压强度技术规程CECS03: 2007 ;3、昆凝土中钢筋检测技术规程JGJ/T 152-2008 ;4、建筑结构荷载规范GB 50009 2001 ;5、昆凝土结构试验方法标准GB 50152 2012 ;6、厂房原设计文件、加固设计文件、施工质量保证资料。三、检测设备1、PS200型便携式钢筋扫描仪;2、TST3821E无线静态应变测试分析系统;3、混凝土钻芯机;4、裂缝宽度仪;5、百分表、卷尺、游标卡尺、

3、数码相机等。四、检测内容及方案(一)资料调查1、图纸资料调查:包括建筑与结构施工图、施工变更记录、竣 工图、竣工质检及验收文件等 ,了解原设计意图、要求和技术背 景;2、建筑物历史调查:包括建筑物的原始施工、竣工日期,使用 过程中的修缮、改造、扩建情况,用途变更、使用条件改变及受灾 情况等;3、调查建筑物的使用条件和内、外环境状况(荷载历史)。(二)结构检测内容1、混凝土抗压强度;2、梁板钢筋保护层厚度检测;3、梁板截面尺寸检测;4、构件的最大挠度;5、支座处位移;6、控制截面应变;7、裂缝的出现与扩展情况;(三)承载力检测方案1、检测目的本次楼板检测鉴定的目的是,为确保安全使用,对建筑结构钢

4、 筋混凝土楼板进行静力荷载试验,运用分析软件分析楼板工作性 能,结合楼板荷载试验的实测挠度和应变值 ,对构件的工作性能和是否满足设计荷载标准及使用要求作出综合评定。2、试验楼板的选择试验楼板经现场勘查,选择XXXX楼板作为静载试验对象,板厚120mm ,布筋为双层双向A8 180,混凝土为C30。试验楼板布筋 图如下:图1试验楼板3、试验检测内容及测点布置本次楼板静载试验主要测试三项内容,分别为楼板应变测试、楼板挠度测试和裂缝变化情况。(1) 应变测试:采用电阻式应变片和静态应变仪测试,共布置 11个应变测试点,分别布置在板跨中位置的双向四分点处 。所有的 应变测点均布置在楼板的下表面。在静载

5、试验中分别测试各级荷载作用下和卸载后楼板应变的变化情况。应变测点布置如下图所示。图2应变测点布置示意图(2) 挠度测试:采用吊锤法测试,测试仪表为精密百分表,共 布置9个挠度测点,分别布置在板跨中位置的双向四分点处。所有 的挠度测点均布置在楼板的下表面。在静载试验中分别测试在各级荷载作用下和卸载后楼板挠度的变化情况图1挠度测点布置示意图(3) 裂缝观测:采用10倍放大镜和裂缝观测仪测试,主要观 测在荷载作用下楼板新裂缝和现有楼板裂缝的发展情况。4、加载方式此次楼板静载试验采用堆载法施加荷载,堆载采用袋装水泥(每袋50kg )加载。试验楼板楼面活荷载的标准值为 2.0kN/ m2,根 据建筑结构

6、荷载规范GB 50009-2001中3.2荷载组合及业主要 求,加荷限值拟为2.0 xi.4=2.8kN/ m,试验荷载取为2.8kN/ m,加 载、卸载见表1。表1加载、卸载控制表(t)荷载等级加载卸载I级n级川级I级n级重量2.51.251.252.52.55、加载方法(1) 试验前在试验区间的楼板面上,以1m X1m划出分格,试验时 按每级施加荷载量所需的重量、袋数,用人工搬放在试验区间的每 一方格内。(2) 本次试验分3级加荷和卸荷,每级荷载加载和卸载后的持续时间为10分钟。最后一级加荷和卸载后持续时间为 30分钟。6、量测仪器装置TST3821E无线静态应变测试分析系统、桥式应变片、

7、导线、 百分表等。7、试验量测内容每级加载后量测楼板及梁砼的应变、结构挠度变形值及裂缝最 大宽度控制。8、试验结果整理根据数据记录,整理成表格并绘制荷载-应变曲线、荷载-挠度 曲线等。9、试验结果分析运用分析软件分析楼板工作性能,结合楼板荷载试验的实测挠 度和应变值,对构件的工作性能和是否满足设计荷载标准及使用要 求作出综合评定。五、结构复核计算:根据上述检查检测、试验结果,结合相关资料按现行规范要 求,采用PKPM软件进行复核计算房屋楼板的现状结构,确定楼板 的承载能力。六、工期在委托单位提供具体现场工作条件、鉴定协议和支付有关费用 前提下,本次检测鉴定评定总工期为15个工作日,其中现场检测

8、为 2天。七、委托方需提供的条件及服务1、委托方按我公司要求,委派有关人员在工程现场配合协助检 测工作;做好与管理处、上、下层住户的协调沟通工作;2、委托方按照方案准备检测的可操作面;免费提供并准备好试 验用堆载物或自来水及检测用电;3、提供与检测相关的必要技术资料,如工程图纸、缺陷位置、 施工记录等;4、委托方应提供检测人员的休息场所和设备堆放场所 ;5、委托方委派有关人员及杂工配合试验,所委派有关人员及杂 工的人身安全由甲方负责;6、负责对检测破损的部位进行修复。八、质量、安全保证措施(一)质量保证具体措施是:1、进场检测前,组织有关人员学习委托部门提出的检测要求。2、精心编写检测鉴定组织

9、计划。3、严格按国家现行有关规范、规程及委托部门提出的要求进行 检测。4、检测对象确定后要进行复查,并请委托方验收。5、每次现场检测结束后须由现场技术人员、监理进行验收,确 认达到要求后方可收工。6、现场技术人员应坚守工作岗位,各种记录报表及时汇总。7、监督员严格控制各项工作实施情况,进行不定期的突击检查,做到有问题及时发现、及时整改,严把质量关。(二)安全保证措施1、执行国家现行有关的安全施工规定。2、野外工作开始前,必须召开由有关人员参加的安全生产会 议,强化有关人员的安全意识。3、项目管理负责人及安全员应经常到施工现场检查安全工作 , 发现有不安全因素,应米取措施及时消除。4、 设备、仪器操作人员要保持饱满的精神,严格按规范、规程 安全文明操作。九、说明本方案须经各相关单位共同确认后方可实施 。专业word可编辑专业word可编辑
