水上光伏电站方案.docx

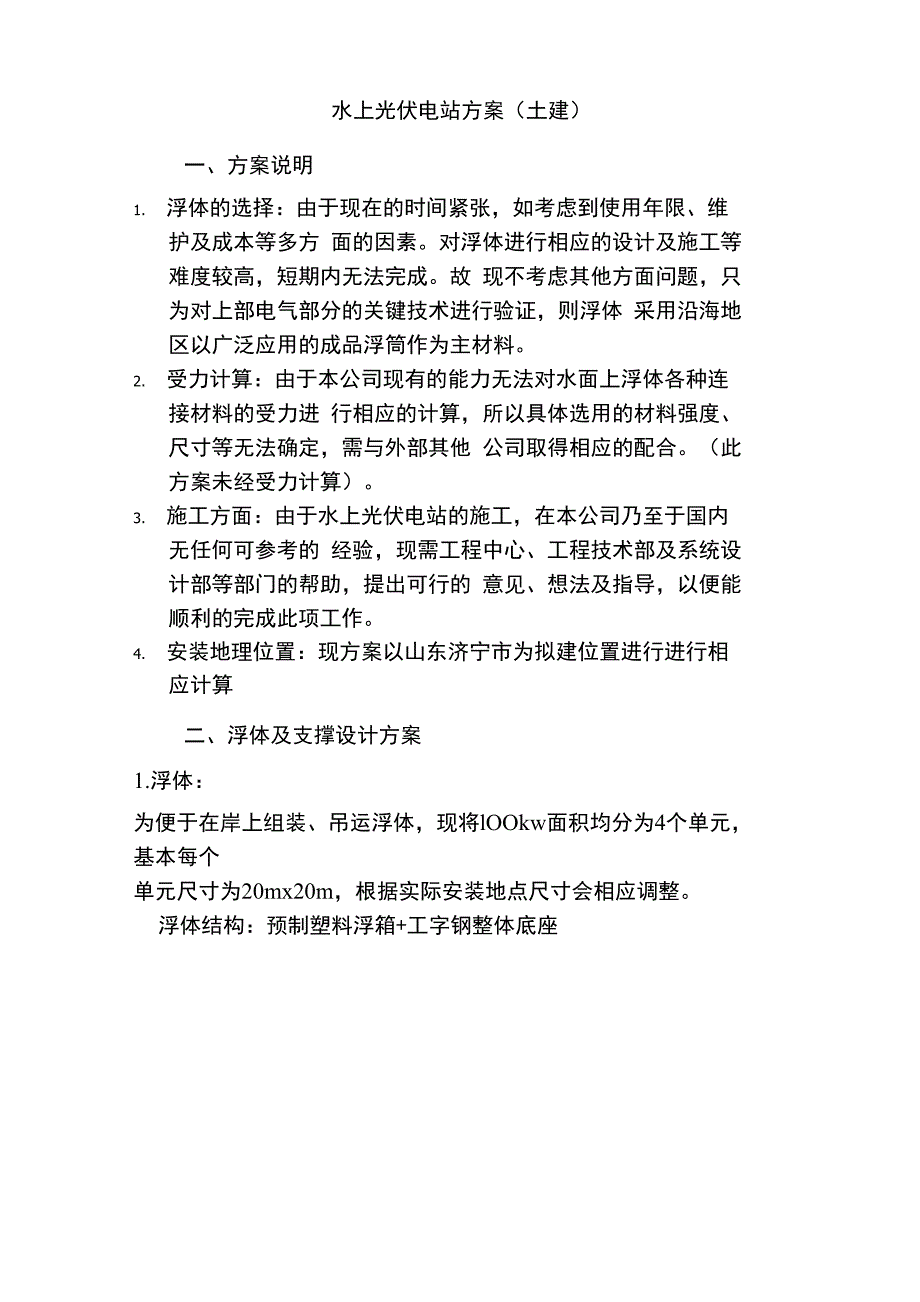

1、水上光伏电站方案（土建）一、方案说明1. 浮体的选择：由于现在的时间紧张，如考虑到使用年限、维 护及成本等多方 面的因素。对浮体进行相应的设计及施工等 难度较高，短期内无法完成。故 现不考虑其他方面问题，只 为对上部电气部分的关键技术进行验证，则浮体 采用沿海地 区以广泛应用的成品浮筒作为主材料。2. 受力计算：由于本公司现有的能力无法对水面上浮体各种连 接材料的受力进 行相应的计算，所以具体选用的材料强度、 尺寸等无法确定，需与外部其他 公司取得相应的配合。（此 方案未经受力计算）。3. 施工方面：由于水上光伏电站的施工，在本公司乃至于国内 无任何可参考的 经验，现需工程中心、工程技术部及系

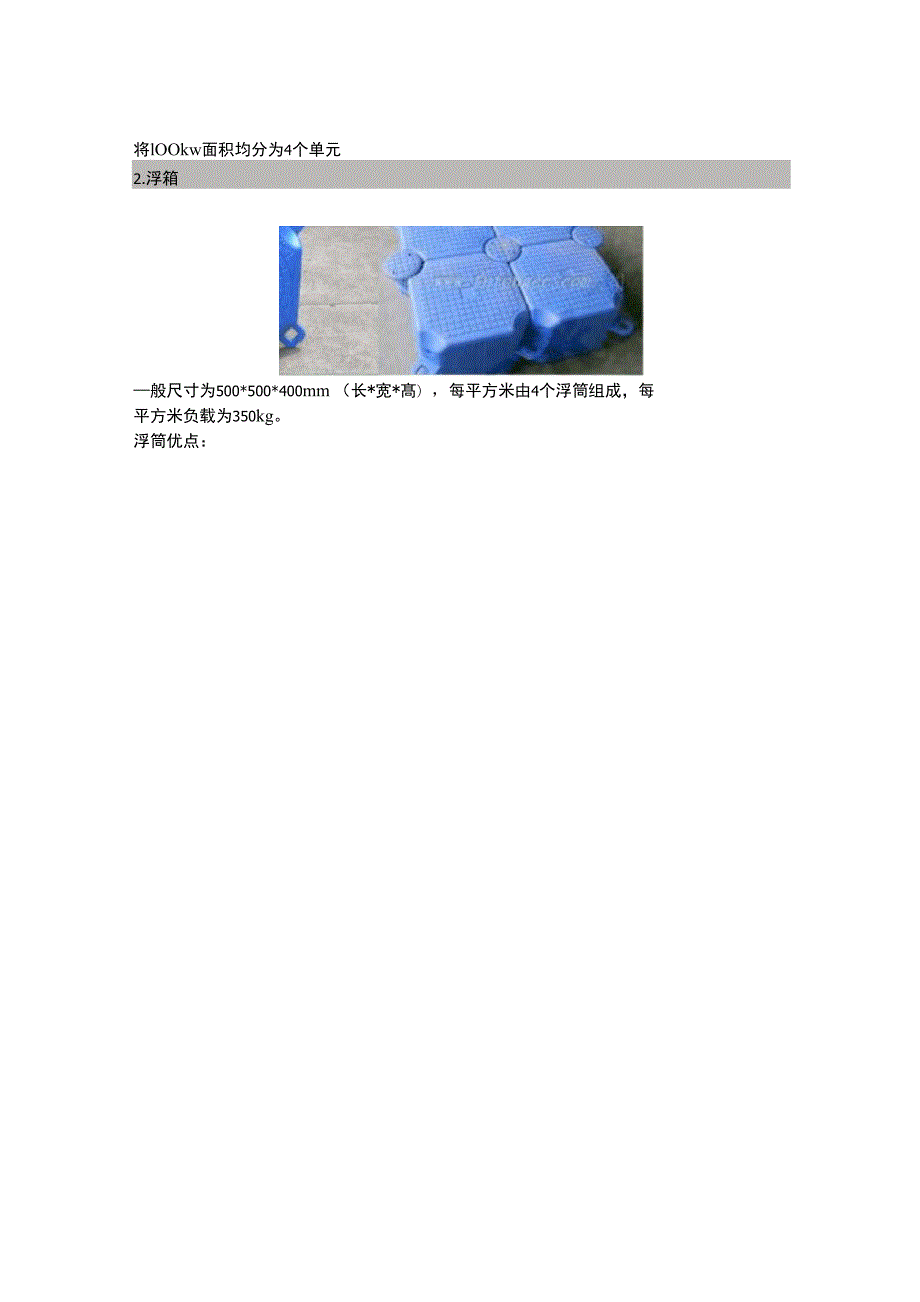

2、统设 计部等部门的帮助，提出可行的 意见、想法及指导，以便能 顺利的完成此项工作。4. 安装地理位置：现方案以山东济宁市为拟建位置进行进行相 应计算二、浮体及支撑设计方案1.浮体：为便于在岸上组装、吊运浮体，现将lOOkw面积均分为4个单元，基本每个单元尺寸为20mx20m，根据实际安装地点尺寸会相应调整。浮体结构：预制塑料浮箱+工字钢整体底座右iflonh型钢繚融 x将lOOkw面积均分为4个单元2.浮箱般尺寸为500*500*400mm （长*宽*髙），每平方米由4个浮筒组成，每 平方米负载为350kg。浮筒优点： 浮筒的正常工作环境在一 60C到80C 浮筒具有抗冻性、紫外线、汽油、油污

3、咸水、贝类侵蚀 等特性 环保科技产品、零污染、不破坏环境 一次成型无缝、耐用防渗水结构 符合Hunt吸水试验 结实、抗冲击力强 既能快速安装且安全可靠 正常使用寿命为15年以上3. H型钢钢梁底座现拟采用H型钢为：大H型钢：如图中蓝色所示，规格为200*200*8*12mm（质量 50.5kg/m）小H型钢：如图中青色所示，规格为 125*125*6.5*9mm（质量 23.8kg/m）H型钢采用焊接及髙强螺栓连接，表面涂刷防腐漆。4.支架支架根据池板型号及俯角进行具体确定，采用铝合金支架并 作防腐处理，安 装于H型钢上。支架设计概图如下图：倾角33.38 C.5. 池板布置1）选用组件：本

4、方案拟定采用英利多晶硅245WP太阳能光伏组件，全部为W内太阳能电池组件性能参数表封装组件。其主要技术参数见下表:峰值功率(Wp)245短路电流(Isc)8.63开路电压(Voc)37.8峰值电压(Vmp)30.2峰值电流(Imp)8.11外形尺寸(mm)1650X990X40重量(kg)19.1按2*17对每组支架的池板进行排布，具体见下图:2）单元池板排布:电池板固定间距为7.13m （中心距），转动间距为8.62m。总共102块245w电池板(24.99KW), 4个单元总发电量为99.96KW。三、结构及附属设施1. 简易人行道简易人行道外框采用角钢焊制可上铺防腐木板，美观耐用。或者

5、购买踏步板成品，现场焊接固定。2.连接的间隔一定距离将浮箱边上两耳交接处安放金属支架，并与上部H型钢焊接固定。H型钢 接H型钢与浮体连接 型钢直雜大/J、H酬銶AH義錄处连接支架与H型钢连接支架薄麵钢简易人行道与H型钢连接焊缝筒易人行遒结构州型敗3.单元连接1）当安装地点水面无大风浪时采用螺栓刚性连接2）当风浪较大时可采用在外围角钢均布安装减震器进行连接，如图:保证其名直方向自由运料统计表（单元动度元间不数量（个）规格平错位nm）只允许连接方向有总重建动。四、材;1浮箱585500*500*4002大H型钢199.6200*200*8*1250.510079.83小H型钢108125*125*

6、6.5*923.82570.44支架11255池板1021650X990X4019.11948.26简易人行道136600五、浮体固定 （一）固定式水上光伏固定办法:1.离岸较近采用活动铰接装置，将浮体、连接杆和岸边串联在 一起；或用缆绳 锚固于岸上。连接杆,刚 性1水深小于3來时.使用打钢瞅预制桩囲定b抱桩器3.水深大于3米时，可采用锚块沉于水底，缆绳牵引的锚固方法。拉簧通过拉簧固定装置将浮体平台与水底混凝凝土锚块固定在一 起，拉簧装置由特制的防腐天然纤维和金属元件组成。其非常 牢固且张力稳定，适用于水位落差6m以内的各种类型浮码头， 浮码头在水位变化的同时始终保持着相同的水平位 置和干舷髙

7、 度。锚链浮体通过已选定的合适位置的混凝土锚块，依靠锚链将码头与 海床或者海岸线连接起来。混凝土锚块的尺寸大小根据水域或 者风浪等项目环境决定，此种固定 方式适合水位变化不大的水 域环境。（二）跟踪式水上光伏固定办法：1. 离岸较近釆用活动铰接装置，将浮体、连接杆和岸边串联在 一起，并安装转动设备。2. 水深小于3米时，可在浮体中部连接空隙处及一侧打一钢 粧、预制粧固定。并在其上安装联动装置，或在浮体四周安装 螺旋桨自动或半自动控制跟踪。3. 当浮体离岸边较近可采用缆绳固定时，可用缆绳张拉固定于一套筒上， 并将套筒套装于与浮体刚性连接的钢性柱上，以此为轴安装跟踪设备进行跟踪。六、清洗在池板上方安装喷淋头，从水下定时抽水冲洗池板，提髙发电量。
