水玻璃混凝土.doc

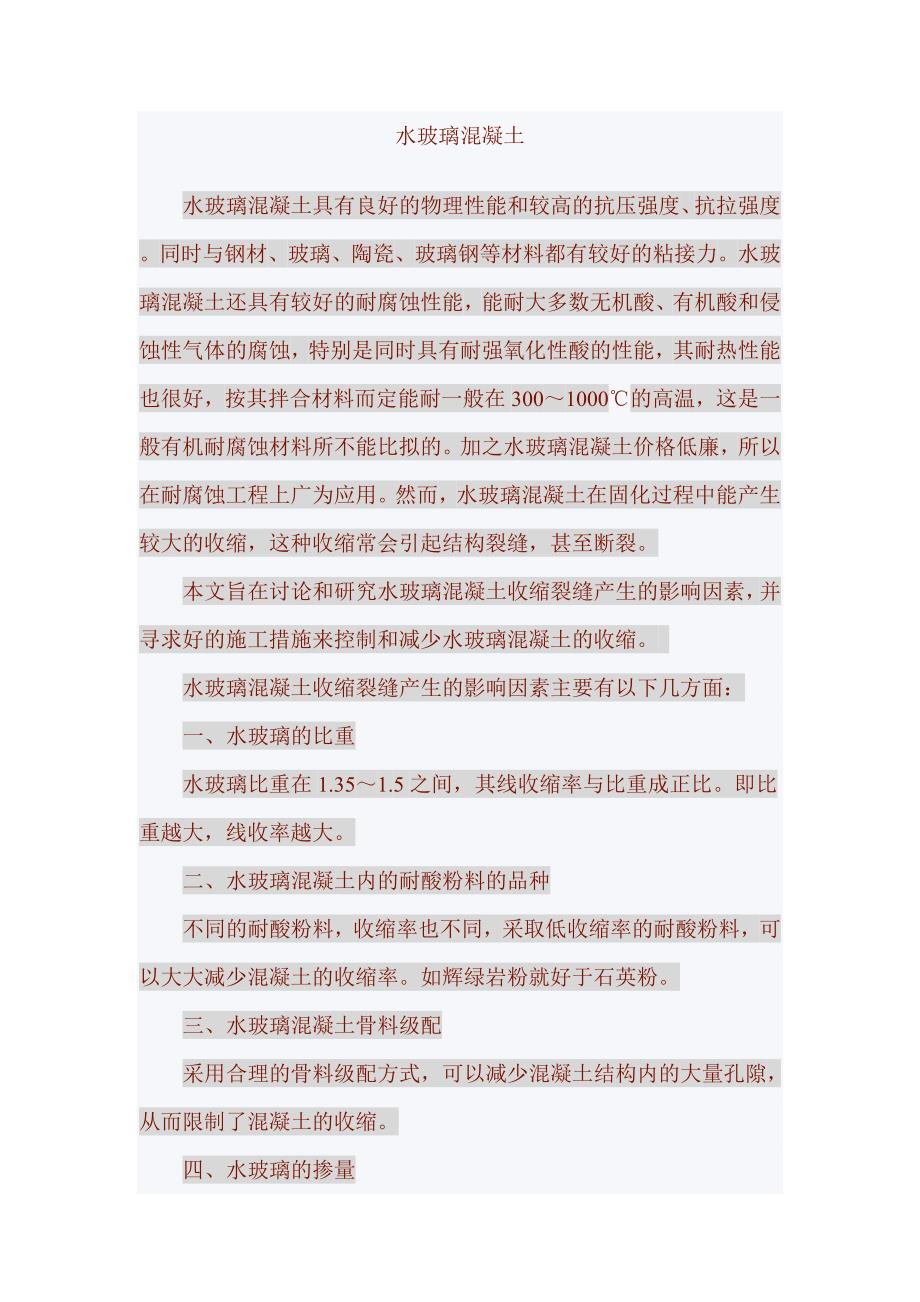

1、水玻璃混凝土水玻璃混凝土具有良好的物理性能和较高的抗压强度、抗拉强度。同时与钢材、玻璃、陶瓷、玻璃钢等材料都有较好的粘接力。水玻璃混凝土还具有较好的耐腐蚀性能，能耐大多数无机酸、有机酸和侵蚀性气体的腐蚀，特别是同时具有耐强氧化性酸的性能，其耐热性能也很好，按其拌合材料而定能耐一般在3001000的高温，这是一般有机耐腐蚀材料所不能比拟的。加之水玻璃混凝土价格低廉，所以在耐腐蚀工程上广为应用。然而，水玻璃混凝土在固化过程中能产生较大的收缩，这种收缩常会引起结构裂缝，甚至断裂。本文旨在讨论和研究水玻璃混凝土收缩裂缝产生的影响因素，并寻求好的施工措施来控制和减少水玻璃混凝土的收缩。 水玻璃混凝土收缩

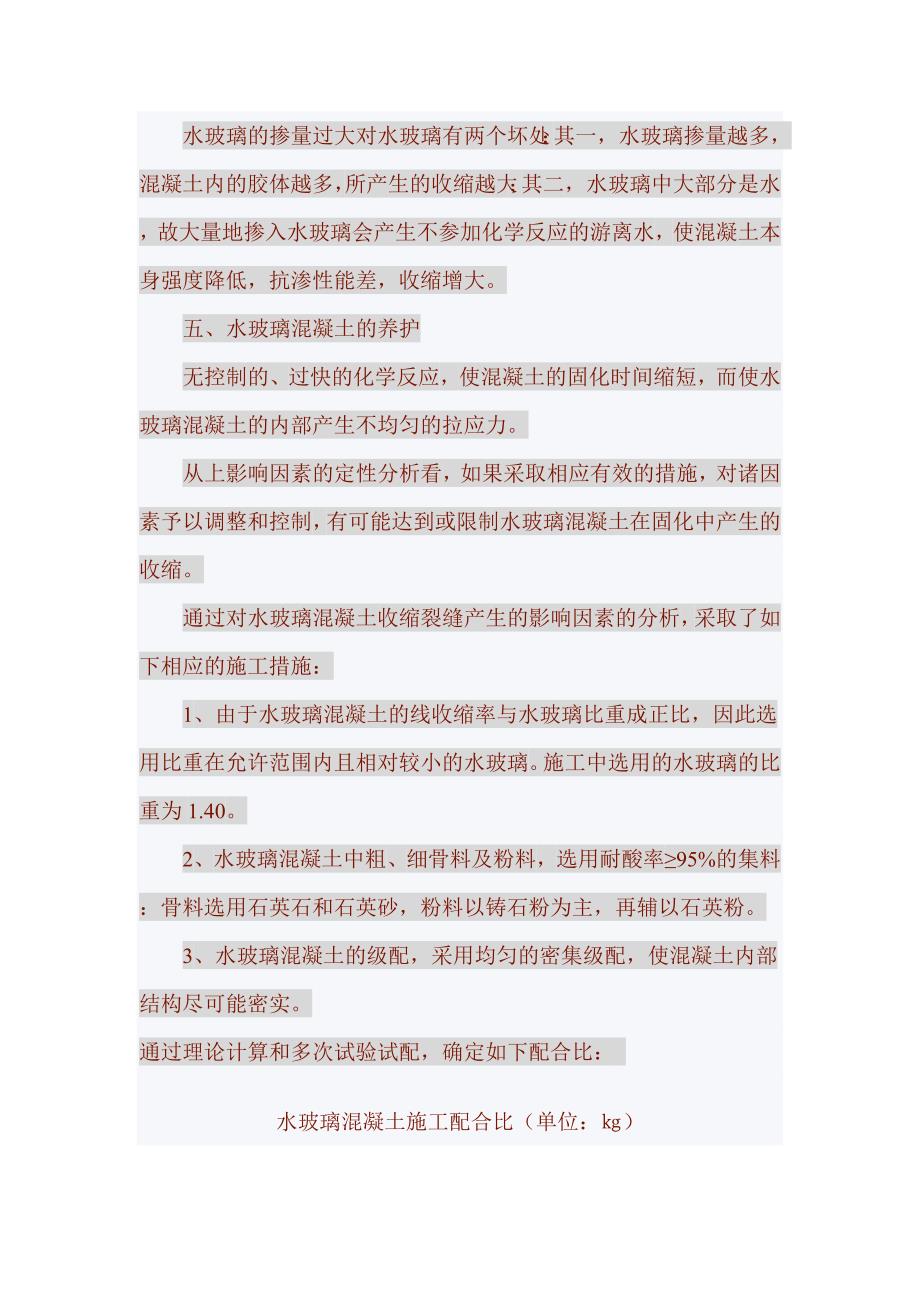

2、裂缝产生的影响因素主要有以下几方面：一、水玻璃的比重水玻璃比重在1.351.5之间，其线收缩率与比重成正比。即比重越大，线收率越大。二、水玻璃混凝土内的耐酸粉料的品种不同的耐酸粉料，收缩率也不同，采取低收缩率的耐酸粉料，可以大大减少混凝土的收缩率。如辉绿岩粉就好于石英粉。三、水玻璃混凝土骨料级配采用合理的骨料级配方式，可以减少混凝土结构内的大量孔隙，从而限制了混凝土的收缩。四、水玻璃的掺量水玻璃的掺量过大对水玻璃有两个坏处：其一，水玻璃掺量越多，混凝土内的胶体越多，所产生的收缩越大；其二，水玻璃中大部分是水，故大量地掺入水玻璃会产生不参加化学反应的游离水，使混凝土本身强度降低，抗渗性能差，收缩

3、增大。五、水玻璃混凝土的养护无控制的、过快的化学反应，使混凝土的固化时间缩短，而使水玻璃混凝土的内部产生不均匀的拉应力。从上影响因素的定性分析看，如果采取相应有效的措施，对诸因素予以调整和控制，有可能达到或限制水玻璃混凝土在固化中产生的收缩。通过对水玻璃混凝土收缩裂缝产生的影响因素的分析，采取了如下相应的施工措施：1、由于水玻璃混凝土的线收缩率与水玻璃比重成正比，因此选用比重在允许范围内且相对较小的水玻璃。施工中选用的水玻璃的比重为1.40。2、水玻璃混凝土中粗、细骨料及粉料，选用耐酸率95%的集料：骨料选用石英石和石英砂，粉料以铸石粉为主，再辅以石英粉。3、水玻璃混凝土的级配，采用均匀的密集

4、级配，使混凝土内部结构尽可能密实。通过理论计算和多次试验试配，确定如下配合比： 水玻璃混凝土施工配合比（单位：）水玻璃氟硅酸钠辉石粉石英粉石英砂石英石备 注100目180目0.155mm510mm1015mm1525mm10.151.250.310.312.080.940.941.25每立方米的用量3004538090906202802803704、水玻璃混凝土的固化其实是一种失水过程，环境因素对其影响较大。施工温度控制在1030，终凝时间控制在八小时左右（用固化剂试验调整）。水玻璃混凝土的拆模和养护时间必须符合下列规定：水玻璃混凝土拆模和养护时间环境温度，1015162021303035拆模

5、时间，d5321养护时间，d12126336 建 筑 防 腐 蚀 工 程 建筑防腐蚀工程质量不仅取决于施工质量，还与防腐蚀工程设计和防腐蚀工程使用管理有密切关系。因此施工人员不仅要了解和熟悉防腐蚀工程的施工技术，还应对防腐蚀工程设计和防腐蚀工程的使用管理有一定了解，以利于提高防腐蚀工程的施工质量。 本章按主要耐腐蚀材料组成的建筑防腐蚀工程，包括水玻璃类防腐蚀工程、硫磺类防腐蚀工程、树脂类防腐蚀工程、沥青类防腐蚀工程、涂料类防腐蚀工程和聚合物水泥砂浆类防腐蚀工程。361水玻璃类防腐蚀工程 水玻璃类材料包括水玻璃胶泥、砂浆和混凝土。胶泥主要用于衬砌耐酸砖板；砂浆多用于砌筑花岗石等尺寸较大的耐酸块材

6、和抹保护面层；混凝土用于防腐蚀地坪、地沟、衬里和整体槽罐。水玻璃类材料是由液体水玻璃、硬化剂、辅助材料和耐酸粉料、砂、石等按不同要求配制而成。液体水玻璃有钠水玻璃 (Na2OnSiO2Mh2O) 和钾水玻璃 (K2OxSiO2yH2O) 两种。钠水玻璃的硬化剂，用磨细的粉状氟硅酸钠；钾水玻璃用的硬化剂，用磨细的粉状聚磷酸铝 (缩合磷酸铝)。水玻璃类材料的硬化是由水玻璃中的碱性硅酸盐 (Na2OnSiO2或K2OxSiO2)与其相应的硬化剂反应，产生硅酸凝胶为主要胶凝材料，将粉料和细、粗骨料粘结在一起成为整体材料。在防腐蚀工程中，过去主要使用钠水玻璃材料，20世纪80年代后期开始使用钾水玻璃材料

7、钾水玻璃材料的粘结力和抗渗性优于钠水玻璃材料，但其收缩性较大。一般水玻璃类材料的抗渗性差，可采用加抗渗剂制成抗渗型水玻璃类材料，以提高其抗渗性能。钠和钾水玻璃材料在技术性能上虽有不同，但在防腐蚀工程中出现的质量通病和防治措施基本相同，在本节中综合介绍。 36.1.1 水玻璃材料硬化过快或过慢，强度不够，性能差1. 1. 现象施工中水玻璃材料在拌合以后很快就开始硬化，甚至有的在拌合中就开始硬化，来不及施工；水玻璃材料施工完后，养护很长时间，甚至十几个小时仍不能正常硬化，硬化后的材料强度达不到要求，耐腐蚀性能差。2. 2. 原因分析(1) 水玻璃材料的硬化由水玻璃与硬化剂进行化学反应完成，化学反

8、应对温度非常敏感。当施工温度高，特别是在30以上时，反应速度加快，短时间就能硬化；当温度低时，如在10或更低时，反应速度缓慢，甚至十几小时后仍不能正常硬化。硬化后的材料，力学性能和耐腐蚀性能明显变坏。(2) 使用的水玻璃质量差。在生产水玻璃时碱与二氧化硅反应不好，液体水玻璃呈现混浊；水玻璃模数偏高或偏低，模数高的较模数低的硬化速度快；水玻璃中加水过多，密度大幅度下降，水玻璃中有效物质含量低，材料性能不好。 (3) 使用的硬化剂质量不好。钠水玻璃用的氟硅酸钠纯度低、酸度大、细度不够，影响硬化速度。氟硅酸钠用量多，硬化速度快；用量不足，硬化速度慢。钾水玻璃用的聚磷酸铝也有类似问题。但钾水玻璃材料有

9、专业厂家生产，施工单位不能自配，质量应由厂商负责。 (4) 使用的耐酸材料，粗细骨料质量不好，如耐酸率低，含水率大，粉料的细度不够，粗细骨料级配不好，强度低，硬化剂与细粉料和粗细骨料没有混合均匀。 (5) 水玻璃材料拌合不均匀，水玻璃胶料没有充分润湿粉料和粗细骨料表面。施工配合比不当，材料的施工和易性欠佳。施工后养护不好，如环境湿度过大，表面有积水，有热蒸汽作用或养护时间不够。 (6) 酸化处理不当，如使用酸的浓度低、酸化处理次数不够或处理时间过早。钾水玻璃材料的酸化处理比钠水玻璃材料要求更严格，必须处理好。3. 预防措施(1) 严格按技术要求选用原材料，施工前对原材料作好质量检验。(2)施工

10、配合比由试验确定，施工现场不得随意改变施工配合比，任意变更材料，改变水玻璃用量，特别防止往水玻璃内任意加水。(3) 当施工环境温度不符合要求时，应采用加热保温或降温等措施，以保证正常施工。若调整配合比时，必须经过试验。(4) 氟硅酸钠硬化剂的细度应达到0.15mm。硬化剂预先与粉料混匀，再与粗细骨料混合均匀。钠水玻璃材料的粉料采用铸石粉较好。使用钾水玻璃材料时，使用前按质量要求向生产厂购买，不能在现场自配。(5) 水玻璃模数不符合要求时，应使用高模数和低模数的两种水玻璃互相混合的方法，调整水玻璃模数，不可采用加硅胶或加碱的方法调整模数。互相混合调整模数方法，对钠水玻璃和钾水玻璃都适用。不同模数

11、水玻璃相互混合的数量，可按下式计算： GLGH =MHMRMRMLMLNH 式中 GL 取低模数水玻璃的重量 ()；GH 应加入高模数水玻璃的重量 ()；MH高模数水玻璃的模数；ML低模数水玻璃的模数；MR要求调整到的模数NH 高模数水玻璃中氧化钠或氧化钾的含量 (%)；NL低模数水玻璃中氧化钠或氧化钾的含量 (%)。(6)采购水玻璃时，要注意其密度应大于使用要求的规定值，在现场加少量水调整密度后即可使用。不要购买密度低的水玻璃，在现场加热脱水提高密度的作法不可取。(7) 水玻璃材料搅拌时，水玻璃应充分润湿粉料和粗细骨料表面，不应有干粉和未拌匀的粗细骨料存在。 (8) 提高钠水玻璃材料的抗渗性

12、能，可采用加抗渗剂 (如糠醇单体) 的方法配制抗渗型的水玻璃混凝土。使用前应进行试验，以保证质量。抗渗型的钾水玻璃材料可向生产厂家订货。 (9) 施工完的水玻璃材料，应保证有足够的养护时间，养护的相对湿度不要大于80%，不能与蒸汽和水直接接触。 4.治理方法 施工中的局部缺陷，铲除后可进行局部修补；对大面积有严重缺陷的工程，应返工重做。衬里用的耐蚀胶泥 11 水玻璃耐酸胶泥 水玻璃耐酸胶泥由水玻璃、固化剂及粉状填料组成。水玻璃俗称泡花碱，是一种硅酸盐水溶液，常用的为硅酸钠和硅酸钾，称为钠水玻璃和钾水玻璃。水玻璃胶泥具有良好的机械强度，优良的耐酸性能（氢氟酸及热磷酸除外），价格便宜，但孔隙率较大

13、不耐碱类腐蚀。钠水玻璃胶泥由水玻璃、氟硅酸钠固化剂和耐酸配成；钾水玻璃胶泥由钾水玻璃、缩和磷酸铝固化剂和耐酸填料配成。钾水玻璃胶泥的抗渗透性、耐稀酸性和粘结强度高于呐水玻璃胶泥，常用的商品型号为kp1型，双组分包装，甲组分为钾水玻璃，乙组分为固化剂和耐酸填料的混合物。 111 水玻璃的质量指标如表111表111 水玻璃的质量指标项 目指 标钾水玻璃钠水玻璃外观无色透明液体无杂质略带杂质的透明粘稠状液体模度密度gcm2.62.91.381.45注： 水玻璃胶泥所用水玻璃密度为1.381.45gcm 水玻璃的模数如不附合上述要求时，应按本规范的附录D进行调整。 112 钠水玻璃胶泥的固化剂质量指

14、标如表112表112 氟硅酸钠的质量指标项 目指 标纯度（）含水量（）细度（0.15mm筛孔）351全部通过 注：受潮结块时应在不高于100的温度下烘干并研细全部通过孔径0.15mm的筛。 113 钠水玻璃胶泥用的填料为铸石粉、铸石粉与石英粉的混合物、IGI耐酸灰瓷粉、石墨粉等，如表113（1）和113（2）表113（1） 填料的质量指标项 目指 标耐酸度（）95含水率（）0.5细度0.15mm筛孔筛余不大于50.09mm筛孔筛余不大于1530 注：水玻璃胶泥不宜单独使用石英粉。表113（2） IGI耐酸灰质量指标项 目指 标水分（）含量（）规格（目）质量比（）氟硅酸钠0.3991806.5石

15、英粉0.3SiO988012018011.515长石粉0.3SiO 654012018023.234.3矾土渣SiO 491807.5硅胶工业用1802.0 114 钾水玻璃胶泥粉料的质量指标如表114。表114 KPL粉料的质量指标项 目指 标耐酸度（）95含水度（）粒度0.09mm筛孔筛余量（）0.550550.45mm筛孔筛余量（）515 115 水玻璃胶泥的施工配比如表115。表115 水玻璃耐酸胶泥施工配比名 称胶泥配比（质量比）123 钠水玻璃100-100 钾水玻璃-100- 氟硅酸钠1518- 铸石粉255270- 瓷粉（200250）- 石英粉比石铸粉为73（200250）-

16、 石墨粉（100150）- KPI粉料-240250- IGI耐酸灰-240250 注：表中氟硅酸钠用量是按水玻璃中氧化纳含量的变动而调整的，氟硅酸纯度按100计； 配比1的填料可任选一种使用。 12 环氧树脂胶泥 环氧树脂胶泥主要由环氧树脂、固化剂、稀释剂和粉状填料等组成。其特点为粘结强度高，抗冲击性能好，能耐中等浓度酸、碱、盐及水溶液但不耐强氧剂、强酸及有机溶剂，最高耐温性为95。 121 环氧胶泥常用的环氧树脂为E型其型号为E-44和E-42，质量指标如下表表122 E型环氧树脂的质量指标项 目E-44E-42外观淡黄至棕黄色粘厚透明液体环氧值（当量/100g）软化点（）0.410.47

17、12200.380.4532127 注：储存期为一年，超过储存期可按产品标准规定项目进行检验，如符合质量要求时，仍可使用。 122 环氧树脂胶泥用的常温固化剂较多，其名称及质量指标如表1.2.2（1）、表1.2.2（2）、表1.2.2（3）、表1.2.2（4）、表1.2.2（5）、表1.2.2（6）、表1.2.2（7）。表122（1） 乙二胺质量指标项 目指 标外观（目视）纯度（）含水率（）无色透明液体901表122（2） 间苯二胺质量指标项 目指 标密度（g/cm）沸点（）熔点（）1.1392842876365表122（3） 二乙烯三胺质量指标项 目指 标含量（）90其它胺类（）灼烧残渣（）

18、30.1沸程（180210）90表122（4） T31质量指标项 目指 标粘度（厘泊）11001300密度（25）1.081.09胺值（KOHmg/g）460480 注：贮存期为一年，属低毒固化剂。表122（5） C20质量指标项 目指 标粘度（涂-4粘度计25,s）密度（g/cm,25）胺值（KOHmg/g）1201401.10450 注：贮存期为一年，属低毒固化剂。表122（6） NJ-2型质量指标项 目指 标密度（g/cm,25）粘度（涂-4粘度计25,s）胺值（KOHmg/g）1.081.1030060065050 注：贮存期为一年，属低毒固化剂。表122（7） 聚酰胺树脂质量指标项

19、目TY-200TY-203TY-300外观胺值棕红色粘稠液2155棕色粘稠液20020棕色粘稠液31515 123 环氧树脂胶泥常用稀释剂的名称及质量如表1.2.3（1）、表1.2.3（2）、表1.2.3（3）。表123（1） 丙酮的质量指标项 目指 标外观无色透明液体纯度（）90沸点（）55.557含水率（）0.6密度（g/cm）0.7900.794表123（2） 乙醇的质量指标项 目指 标纯度（）95水分（）密度（g/cm）10.79外观无色透明液体表123（3） 二甲苯的质量指标项 目指 标外观淡黄色液体密度（g/cm）0.8400.870纯度（）75 124 环氧胶泥常用填料有石英粉、

20、瓷粉、铸石份、石墨粉、硫酸钡粉、重晶石粉等，其质量如表1.1.3。 125 环氧树脂胶泥的施工配比如表125。表125 环氧树脂胶泥施工配比名 称胶泥配比（质量比）12环氧树脂E-44环氧树脂E-42100100固化剂乙二胺6867乙二胺比丙酮为11（1216）（1214）间苯二胺（15）（15）二乙烯三胺（1012）（1012）590号（1520）（1520）苯二甲胺（1920）（1920）聚酰胺（4080）（4080）T31C20NI-2型（1540）（2025）（1520）（1540）（2025）（1520）增塑剂：邻苯二甲酸二丁酯1010填料石英粉150250150250铸石粉（180

21、250）（180250）瓷粉（150250）（150250）硫酸钡（180250）（180250）石墨粉（100160）（100160） 注：乙二胺用量以乙二胺为100计，若纯度不足时，应换算增加； 固化剂和填料可任选一种使用。 13 酚醛树脂胶泥 酚醛树脂胶泥主要由酚醛树脂、固化剂、稀释剂和粉状填料等组成，其特点为耐酸、耐部分有机溶剂，耐热性最高为120，但不耐碱，不耐强酸，不耐除苯类及醇类等其它有机溶剂。 131 酚醛树脂胶泥常用的粉醛树脂型号为2130，其质量指标如表131。表131 酚醛树脂质量指标项 目指 标外观棕红色粘稠液体游离酚含量（）10游离醛含量（）2含水率（）10粘度（落球

22、粘度计25，s）4565 注：酚醛树脂一般在常温下贮存期为一个月，为延长树脂的贮存时间，可采用冷藏法或加入10的苯甲醇，贮存期可延长三个月左右，苯甲醇的质量指标应符合本规范附录A附表的规定。 酚醛树脂在使用前必须将树脂表面析出的水倒掉。 132 酚醛树脂胶泥常用的固化剂为甲基苯磺酰氯、苯磺酰氯、石油磺酸、硫酸乙酯、NL固化剂、对甲苯磺酰氯及硫酸乙酯复合固化剂、苯磺酸等。其质量指标如表1.3.2（1）、表1.3.2（2）、表1.3.2（3）、表1.3.2（4）。表132（1） 对甲苯磺酰氯的质量指标项 目指 标纯度（）97熔点（）67.571灼烧残渣0.1表132（2） 苯磺酰氯的质量指标项 目

23、指 标纯度（）98.5密度（g/cm，15）1.371.41凝固点（）1416表132（3） NL型质量指标项 目指 标密度（g/cm，25）1.160.01酸值（以HSO计）游离粉（）1826粘度（涂-4粘度计25，s）2030表132（4） 硫酸的质量指标项 目指 标纯度（）98密度（g/cm）灼烧残渣量（）1.840.1外观无色透明液体 133 酚醛树脂胶泥常用的填料同环氧胶泥树脂胶泥使用的填料。134 酚醛树脂胶泥的施工配比如表134。表134 酚醛树脂胶泥的施工配比名 称胶泥配比（质量比）12酚醛树脂100100固化剂苯磺酰氯610对甲苯磺酰氯（812）硫酸乙酯（硫酸比乙醇为123）

24、68）NL型610对甲苯磺酰氯比硫酸乙酯为73苯磺酰氯比硫酸乙酯为11（812）（610）稀释剂：丙酮或乙醇05填料石英粉150200150200瓷粉（150200）（150200）铸石粉石英粉比铸石粉为82硫酸钡粉（180230）（150200）（180220）（180230）石墨粉（180230）（90120） 注：表中固化剂和填料都可任选一种使用； 氢氟酸工程的填料应选用硫酸钡粉； 使用NL型固化剂时，稀释剂宜用乙醇。 14 呋喃树脂胶泥 呋喃树脂胶泥主要由呋喃树脂、固化剂、稀释剂及填料组成。其特点为耐酸、耐碱、耐有机溶剂，最高耐热性为140160，但性脆，抗冲击性能较低。 141 呋

25、喃树脂胶泥常用的呋喃树脂有糠醇树脂糠酮树脂及糠醛树脂三种类型，其质量如表141。表141 呋喃树脂质量指标项 目指 标糠醇型糠酮型糠醇糠酮型外观红棕色粘稠液黑棕色粘稠液棕褐色液树脂含量（）9594一水分（）11一PH值77一粘度（涂-4粘度计25，S）2030注：糠酮型呋喃树脂主要用于配制环氧呋喃树脂； 呋喃树脂的贮存期一般为一年左右。 142 呋喃树脂胶泥常用的固化剂与酚醛胶泥使用的固化剂基本相同，但硫酸乙酯由硫酸比乙醇为231配成，苯磺酰氯和磷酸复合固化剂由前者比后者为43.55配成，此外尚有糠醇糠醛树脂配套用的胶泥粉，它由固体粉状固化剂和耐蚀粉状填料配制而成。 143 呋喃树脂胶泥常用的

26、稀释剂为丙酮和乙醇。 144 呋喃树脂胶泥常用的填料与环氧胶泥使用的填料相同，糠醇糠醛胶泥粉的质量指标如表144。表144 糠醇糠醛胶泥粉的质量指标项 目指 标体积安定性合格硬化时间（2025）12h 注：糠醇糠醛胶泥粉已含有固化剂。 145 呋喃胶泥的施工配比如表145。表145 呋喃胶泥施工配比名 称胶泥配比（质量比）糠醇树脂糠酮树脂糠醇糠酮树脂呋喃树脂稀释剂甲苯或丙酮100010100010100固化剂苯磺酰氯苯磺酰氯比磷酸为43.55硫酸乙酯（硫酸比乙醇为231）10（812）（1014）增塑剂亚磷酸三苯酯（液体）1010填料石英粉石英粉比铸石粉为91或82硫酸钡胶泥粉130200（1

27、30180）（180220）130200（130180）（180220）350400注：表中固化剂按呋喃树脂品种选用；粉料可任选一种； 氢氟酸工程的填料应选用硫酸钡粉； 固化剂苯磺酰氯与磷酸可同时加入树脂中，搅拌均匀后再加入填料。 15 不饱和聚酯树脂胶泥 不饱和聚酯树脂胶泥主要由不饱和聚酯树脂、交联剂引发剂（催化剂）、促进剂（加速剂）、稀释剂及粉状填料等组成。其特点为耐中等浓度以下的酸、盐等腐蚀介质，抗冲击性好，耐温性一般不超过80，价格较低，但耐碱性较差。151 不饱和聚酯树脂胶泥常用的树脂类型有双酚A型、二甲苯型及邻苯型，如双酚A型197、323、3301、731等，如二甲苯型2608、

28、X41、X42等，如邻苯型307、306、702、3193等，其质量指标如表151。151 不饱和聚酯树脂质量指标项 目指 标双酚A型邻苯型外观黄色透明液黄色透明液数值（KOH mg/g）12131727粘度（25,Pa,s）2.58.52.57.5固体含量（）50656070胶化时间（250 min）8301030 注：贮存期20时为六个月，30为三个月。 152 不饱和聚酯树脂胶泥常用的交联剂为苯乙烯，它也是不饱和聚酯胶泥常用的稀释剂，其质量指标如表152。表152 苯乙烯的质量指标项 目指 标 外观无色透明液体 密度（g/cm）0.90580.9030 纯度（）90 153 不饱和聚酯树

29、脂胶泥常用的引发剂为过氧化苯甲酰、过氧化环已酮、过氧化甲乙酮、过氧化二苯甲酰叔丁酯等，该过氧化物均具爆炸性，为使用安全，可与邻苯二甲酸二丁酯或磷酸三甲苯酯等增塑剂按重量比11混成糊状使用。 154 不饱和聚酯树脂胶泥常用的促进剂为环烷酸钴、辛酸钴、萘酸钴、二甲基苯胺、二乙基苯胺等，前三种与过氧化环已酮和过氧化甲乙酮配合使用，后两种与过氧化苯甲酰配合使用。 155 不饱和聚酯胶泥使用的粉状填料与同环氧树脂胶泥使用的填料。 156 不饱和聚酯树脂胶泥的施工配比如表156表156 双酚A不饱和聚酯树脂胶泥的施工配比名 称胶 泥 配 比 双酚A不饱和聚酯树脂100 50过氧化环己酮糊24 环烷酸钴苯乙

30、烯溶液054 石英粉200250 铸石粉（250300） 16 环氧复合树脂胶泥的施工配比如表1.6（1）、表1.6（2）、表1.6（3）、表1.6（4）。表16（1） 环氧呋喃树脂胶泥施工配比名 称胶泥配比（质量比）12粘结剂环氧树脂呋喃树脂70307030固化剂NJ-2乙二胺二乙烯三胺9568（10）815（10）增塑剂苯二甲酸二丁酯010010填料铸石粉石英粉或瓷粉石英粉：铸石粉23石墨粉180200（150200）（180220）（90150）180200（150200）（180220）（90150） 注：填料可任选一种使用。表16（2） 环氧酚醛树脂胶泥施工配比名 称胶泥配比（质量比

31、12粘结剂环氧树脂7070酚醛树脂3030固化剂乙二胺NJ-268815增塑剂苯二甲酸二丁酯010010填料铸石粉石英粉或瓷粉石墨粉180220（150200）（80120）180220（150200）（90120） 注：填料可任选一种使用。表16（3） 环氧煤焦油树脂胶泥施工配比类 别胶 泥 配 比 （质量比）加工煤焦油甲苯环氧树脂甲苯乙二胺丙酮11溶液石英粉1.无液剂型10010012164242.有液剂型8515851510.214420 注：加工煤焦油应用高温煤焦油； 环氧树脂一般用E-51、E-44、E-42等。表16（4） 煤焦油质量指标项 目指 标一级二级 密度（g/cm）1.

32、121.201.131.22 水分（）4.04.0 灰分（）0.150.15 游离碳（）6.010.0 粘度（E80）5.05.0 注：煤焦油在使用时，应在110150时脱水，滤去杂质，冷却后备用，其含水率不得大于1。 水玻璃(又称泡花碱)是一种透明的玻璃状熔体，成分是碱金属硅酸盐。 制造水玻璃的原料是石英砂(SiO2)与纯碱(Na2CO3)，原料经磨细，按一定比例配合后，在玻璃炉内以13001400C温度熔化，生成硅酸钠，然后在水中加热溶解而成液体水玻璃。 液态水玻璃是透明、微黄或灰白色的浓稠液体，能溶于水。稀稠度可用加热浓缩或加水稀释的方法来调节。建筑工程中常用的水玻璃模数为2.62.8。

33、 水玻璃之所以能作为胶凝材料使用，主要是因为水玻璃能与空气中的二氧化碳作用，生成无定型硅胶，硅胶逐渐脱水干燥而硬化。由于空气中CO2浓度低，故上述自然硬化过程极为缓慢，甚至长达数月之久，为加速硬化，通常用氟硅酸钠作为促硬剂。加人氟硅酸钠不仅能加速硬化，同时还能提高水玻璃的抗水性与强度。氟硅酸钠的加人量以水玻璃重量的1215为宜。 水玻璃具有抵抗多数无机酸(盐酸、硝酸、硫酸等)和有机酸(醋酸、草酸、蚁酸等)腐蚀的能力，故常用于制作耐酸材料。此外，水玻璃还常用作耐热砂浆、耐热混凝土、防水涂料以及加固土壤、加固混凝土结构及砖石砌体的胶结材料。也可作为膨胀珍珠岩、膨胀蛭石等保温材料制品的胶结材料。水玻

34、璃不耐氢氟酸、热磷粉与碱的腐蚀。水玻璃也不宜用于长期受水浸润的工程。中顺字 Error! Bookmark not defined.水玻璃硬化剂（MDT-系列有机脂）产品简介随着铸造行业发展和生产技术进一步需要，近年来，我厂生产了MDT系列有机脂，94年开始应用铸造生产，共有3个品种自硬特性好。无毒、无害、型砂自硬强度高的特点。在水玻璃中添加少量MDT有机脂后，便成为在常温下，型砂达到自硬程度，型砂在模型内自硬后脱模不需烘干。在全国不同地区大中型企业铸铁有色金属生产等方面验证，具有铸件尺寸精度高、加工余量小、溃散性好、发气量少、生产能耗低等优点。酯硬化水玻璃砂自硬原理有机酯与水玻璃混合后，在水玻璃这碱性介质中，有机酯发生水解，分解为醇和酸。有机酸与水玻璃反应析出硅酸，却相互结合形成网状的硅酸凝胶，逐步硬化。此时由于砂粒被分别包围在网状结构中，于是型砂建立起强度。一般酯硬化水玻璃砂型抗压强度为1.5-3Mpa。产品型号及技术指标水玻璃砂硬化速度的调节
