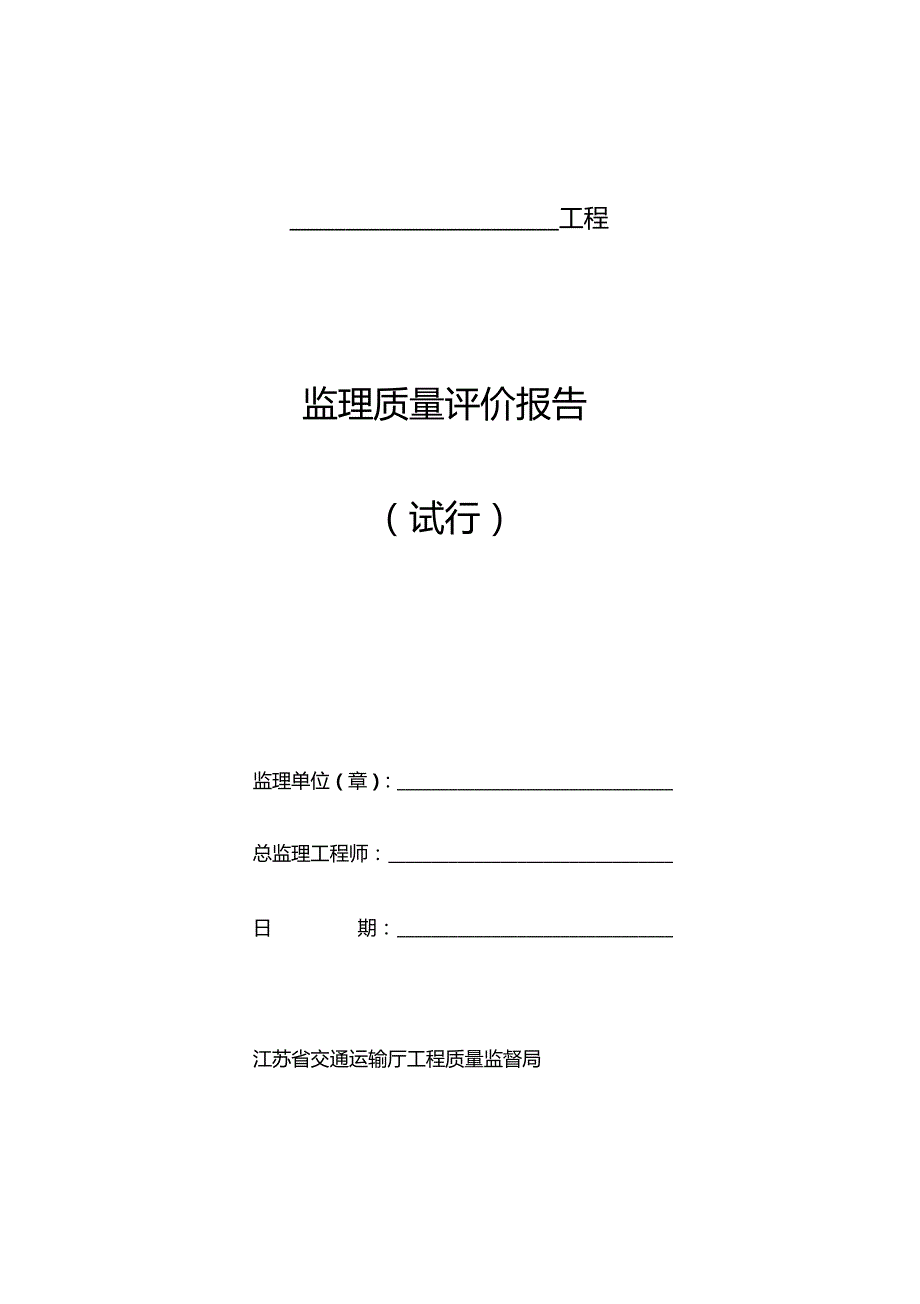

1、工程监理质量评价报告（试行）监理单位（章）:总监理工程师：日期：江苏省交通运输厅工程质量监督局二0一一年四月目录一、工程概况二、工程质量评价范围及依据三、工程质量控制情况3.1 对承包人现场质量管理情况评价3.2 试验检测管理情况3.3 测量控制情况3.4 原材料/ 半成品的质量情况3.5 实体工程质量控制情况3.6 变形观测3.7 主要设计变更3.8 质量问题的处理四、工程质量评价建议4.1 单位分部分项工程质量评价情况4.2 质量控制资料核查情况4.3 单位工程安全和功能检验资料核查及主要功能抽查记录4.4 单位工程观感质量4.5 质量评价建议五、有关事项的说明附录附表 1 水运工程施工现
2、场质量管理检查记录附表 2 原材料、半成品、构配件、设备质量合格证明附表 3 强制性条文检查表附表 4 混凝土强度评定汇总表附表 5 钢筋保护层厚度检查统计表附表 6 整体尺度检查表附表 7 主要设计变更一览表附表 8 单位分部分项工程质量检验汇总表附表 9 单位工程质量控制资料核查记录附表 10 单位工程安全和功能检验资料核查及主要功能抽查记录附表 11 单位工程观感质量评价表附表 12 单位分部分项工程质量评定汇总表附表 13 单位工程质量检验记录表附件 A 变形观测报告附件 B 门机电联合调试报告工程质量评价报告一、工程概述1.1 工程概况项目名称、地点、建设依据、建设用途、建设规模等予
3、以说明。例：沂北船闸工程地处连云港市灌云县东王集乡，起点为连云港港疏港航道K55+058终点为连云港港疏港航道与新沂河北偏泓交叉口。经江苏省发改委关于连云港港疏港航道整治工程初步设计的批复批准，为连云港港疏港航道穿越新沂河而设置的沂北船闸工程，是以航运为 主，兼顾水利、防洪的一项综合性工程。该项目包括船闸1座，连接新沂河北大堤东西方向交通的防洪交通桥1座，跨越船闸及引航道的赔建桥梁 2座，为地方灌溉引水而兴建的石剑河 节制闸1座，以及船闸运行的相应管理用房、道路等配套设施。1.2 结构形式项目各部位所采用技术标准及尺度、结构形式、地基处理方式及相对应 的工程数量等予以说明。例：沂北船闸工程水工
4、建筑物级别为皿级，下闸首等级为1级，其余闸首、闸室主要建筑物为2级，导航墙、靠船墩、远调站、引航道驳岸为3级。船闸基本尺度为23 x 230X 4 （m （口门宽X闸室长X最小槛上水深）， 上、下游导航墙各长70（沿船闸中心线投影长度），上下游靠船段各长400m （上、下游靠船墩各20个），上游远调站码头为100m闸首采用大门库空箱边墩型式，短廊道输水系统。输水廊道进口段断面 尺寸为进口段3.0 x 2.5m （宽X高），出口段2.0 x2.5m（宽X高）。廊道的 进口段和出口段均延伸至门库，阀门设置在廊道的进口段。闸室采用钢筋 混凝土整体式结构，闸室墙口宽 23.2m,净宽23m上下闸首闸门
5、均为钢质三角门，阀门为钢质平板提升门，闸、阀门启闭 机均采用液压直推式启闭机。电气工程主要包括供配电及电力控制系统、照明系统、自动控制系统、 CCTV视频监视及报警系统、通信及广播系统、收费系统（含调度）。跨船闸共设置桥梁三座，赔建I桥结构形式为6-20+80+6-20m下承式系 杆拱，赔建H桥结构形式为11-25m预应力空心板，北大堤防洪交通桥结构 形式为4-20+（50+80+50）+9-20m连续箱梁。桥面宽度均为8m,荷载等级公 路H级。房屋建筑主要包括机房、配电房、远方调度站、办公楼、宿舍楼等。防洪大堤为1级堤防，堤顶宽8m,内外堤坡采用1: 3,北侧设置6m 宽的戗台，外侧设置2m
6、宽反压平台，堤身压实度不小于0.94。堤顶铺设混 凝土路面，路面宽4.5m。1.3 参建单位建设单位、勘察设计单位、施工单位、监理单位等。例：沂北船闸各参建单位见表1。沂北船闸参建单位一览表表1参建单位单位名称建设内容建设单位连云港港疏港航道整治工程现场指挥部项目管理办公室疏港航道工程建设管理勘察单位江苏省交通规划设计院有限公司新沂河枢纽工程勘察设计单位江苏省交通规划设计院有限公司新沂河枢纽工程施工图设计施工单位中交第四航务工程局有限公司沂北船闸土建工程施工（丫01合同段）江苏交通工程集团有限公司闸、阀门制造与安装工程施工（XYH-ZFM合同段）中船重工中南设备装备有限公司启闭机制造与安装工程
7、施工（XYH-QBJ合 同段）南京洛普电气股份有限公司电气设备采购与安装工程施工（XYH-DQ 同段）武进建筑安装公司房屋建筑工程施工（XYH-FJ合同段）南京林业大学科技发展总公司绿化工程施工（LH1合同段）监理单位江苏科兴工程建设监理有限公司新沂河枢纽工程施工监理（YJ合同段）1.4 开工、（水下工程、交工、竣工）完工时间 如有未完项目予以说明。二、工程质量评价范围及依据2.1 评价范围 本次报告评价的范围、内容等，按照水运、桥梁、房建、水利、绿化 工程项目质量检验标准列出具备质量鉴定的单位、分部、分项工程内容， 说明单位、分部、分项工程的数量。2.2 评价依据 有关本次评价使用到的标准、
8、规范，合同文件、设计文件等三、工程质量控制情况3.1 对承包人现场质量管理情况 承包人质保体系运行情况、现场质量管理制度建立与执行情况、监理 程序执行情况、合同履约情况等，应按照附表 1 “水运工程施工现场质量 管理检查记录”逐项分别予以叙述。例：水运工程施工现场质量管理情况记录第 6 项：施工组织设计、施 工方案及审批承包人及时申报了沂北船闸土建工程总体施工组织设计、新沂 河枢纽闸阀门制造与安装工程施工组织设计、新沂河枢纽启闭机制造 与安装工程施工组织设计、新沂河枢纽电气设备采购与安装工程施工 组织设计、新沂河枢纽房建工程施工组织设计、新沂河枢纽绿化 工程施工组织设计等 6 项施工组织设计，
9、并根据总体施工组织设计编制 申报了沂北船闸主体工程、上下游引航道及导靠船建筑物、赔建I桥、赔 建H桥、北大堤防洪交通桥、新沂河北大堤等 6项单位工程施工组织设计。 编制申报了船闸底板、船闸墙身、上下闸首、导航墙、上下游引航道驳岸、 桥梁下部结构、桥梁上部结构等 7 项主要分部分项工程施工方案，并补充 申报了基坑降排水、闸塘土方开挖 2 项工序施工方案。监理部及时对申报施工组织设计和方案进行了审查，对船闸土建工程、 闸塘开挖、系杆拱桥上部结构、挂篮悬浇上部结构等4项施工组织设计或方案组织专家审查会进行审查。对各标段6项总体施工组织设计签署了审查意见并通过业主审批，对15项施工组织设计或方案给予了
10、审批。3.2 试验检测管理情况承包人及监理工地试验室建立与运行情况，试验检测范围，外委试验 内容、外委检测单位与资质情况及合同等。3.3 测量控制情况本工程测量的精度要求，测量控制配备的仪器、人员、方法等；测量 控制网、控制点、水准点、基准线的建立、复核；施工测量放样的复测、 频率、复核复测结果、结论等。3.4 原材料、半成品、构配件、设备的质量情况所有进场原材料、半成品、构配件、设备统计采购数量、施工和监理 检测数量、监理抽检频率、施工和监理单位检测合格率、原材料质量综合 评价意见等，对检测情况填写表 2、表3。对原材料、半成品、构配件、设 备质量证明文件填写附表 2.1“原材料质量证明和检
11、验报告汇总表”和附表2.2 “半成品、构配件、设备出厂合格证明和检验报告汇总表”。原材料检验情况汇总表表2序号检测材料 名称材料数量施工单位检验监理单位抽检检测 组/次合格 组/次合格 率检测 组/次合格 组/次抽检频率合格 率123合计桩基咼应变检测情况汇总表表5序号半成品、构 配件及设 备名称单位数量施工单位检验监理单位抽检检测 组/次合格 组/次合格 率检测 组/次合格 组/次抽检频率合格率123合计3.5 船闸工程实体质量控制情况按工程质量检验标准和工程结构分类，进行综合性描述与评价。3.5.1 强制性条文执行情况有关本工程中应用的强制性条文执行及检查情况综述，对照检查记录 填写附表3
12、 “工程建设强制性条文执行情况检查表”。3.5.2 土方开挖工程3.521基槽开挖3.5.2.2引航道开挖3.5.3 地基与基础3.5.3.1 地基处理水泥搅拌桩、挤密桩、塑料排水板等地基处理工程质量情况叙述与 评价；外委检测应说明检测时间、检测单位、资质、检测结论等。3.5.3.2桩基（钢筋混凝土方桩、钻孔灌注桩、地下连续墙等）对成（沉）桩工艺、综合记录、质量检测情况进行描述，外委检测 应说明检测时间、检测单位和资质等情况，桩基动测检测情况统计填写表4 和表5 （其他检测类型参照制表填写），异常桩处理情况统计按表6。桩基低应变检测情况汇总表表4单位工程部位桩基类型总桩数检测数量检测 频率I类
13、桩 数量U类桩 数量PHC管桩灌注桩单位工程部位桩基类型总桩数检测数量检测 频率I类桩 数量U类桩 数量PHC管桩灌注桩异常桩处理汇总表表6序号部位桩基类型桩位异常情况处理结果合格认可文件3.5.4 混凝土工程3.541模板工程3.5.4.2钢筋工程3.5.4.3现浇混凝土结构混凝土配合比设计、验证情况，混凝土工程结构质量情况叙述与评价 。 混凝土强度评定、钢筋保护层厚度检查情况填写附表4 “混凝土强度评定汇总表”和附表5 “钢筋保护层厚度检查统计表”。3.5.5 土方填筑工程3.5.5.1 墙后工程（墙后排水、伸缩缝及止水）3.5.5.2 场地填筑3.5.6 砌石工程3.5.6.1 驳岸墙身
14、砌筑3.5.6.2护坡砌筑3.5.7 闸门、阀门、启闭机及电气设备3.5.7.1 闸门、阀门357.2 启闭机例：启闭机制作、安装与调试(1) 启闭机原材料经复检合格后使用，密封件、液压阀件、压力、油 温及液位自动保护传感器、高压软管、电比例泵、可拆装电子仓的磁致伸 缩位移传感器、电动机等均使用符合设计要求的进口产品(见表3)。(2) 材料的调质处理、加工、镀铬等工艺加工后经检测均符合设计要 求。(3) 铸件铸造质量符合GB/T2337H级标准，无裂纹，气孔并进行了正 火处理。( 4)油缸体、 活塞杆焊接后进行消除应力处理并 100%超声波探伤符合 GB11345-89-BI 级标准，无未焊透
15、裂纹、气孔等缺陷。( 5)油缸装配及空载试验：各组件、部件无油垢、无飞边毛刺、磕碰 划伤、无腐蚀氧化，装配精度优化合理得当，密封件规格符合，安装到位， 方向正确，润滑合理。紧固件紧固次序科学，紧固力矩得当。油缸试验空 载运行平稳无爬行等异常现象。强度试验无变形、无外泄，启动压力低。闸门油缸正常工作行程 S=4560mr最大行程S=4660mmf阀门油缸正常工作行 程S=2500mr最大行程行程S=2700mm( 6)液压泵站装配及空载试验：零部件规格、型号一一对应，阀件安 装位置、方向合理正确， 不锈钢管路连接路径得当， 弯曲角度不小于 90度， 循环清洗反复过滤试验用油。液压泵站空载运行试
16、验平稳无异常，耐压试 验无外渗漏、永久性变形和破坏现象，阀件动作灵活、无误，运行中的噪 声不大于85Db,压力、流量及执行机构的速度调节均符合设计要求。( 7)油缸防腐：进行喷砂处理，喷砂后已较彻底的喷射除锈，油缸外 表面无可见的油脂和污垢，氧化皮、锈和油漆涂层等附着物，清洁度达到 设计Sa2.5级要求，底漆干膜厚度达50卩m中间漆干膜厚度大于100卩m 面漆干漆膜总厚度均大于200卩m (改实测数值)( 8)启闭机安装： 整体布局排列整齐， 油管管道安装牢固， 平直整齐。 闸门油缸机座高程及中心点和活塞杆水平高差均在规范允许偏差范围内。阀门油缸支座梁高程及中心点和活塞杆铅垂度均在规范允许偏差
17、范围内。 紧固螺栓连接牢固，电器线路接线正确，各润滑点润滑良好，油路无渗漏 现象。（ 9）试运行：启闭机运转正常， 使油泵在其工作压力的 25%、50%、75%、 100%勺情况下分别连续运转15mim （与后表格是否对应）无振动、杂音、 及运转油温过高现象，系统所有焊缝及接头口无漏油及管道变形现象。溢 流阀、安全阀等压力控制元件及系统压力勺调定值不大于设计工作压力。3.5.7.3 电气设备 3.5.7.4 设备无水、有水联合调试（联合调试报 告勺编制要求见附件 B）3.5.8 船闸附属设施（系船柱、栏杆、爬梯、墙后道路等）3.5.9 桥梁工程3.5.9.1 桥梁下部构造 3.5.9.2 桥梁
18、上部构造 3.5.9.3 桥头 接线、引道及辅道3.5.10 房屋建筑工程3.5.10.1 房屋建筑工程 3.5.10.2 室外场地 3.5.10.3 给水排水3.5.11 堤防工程3.5.12 绿化工程3.5.13 质量通病勺治理情况本工程中质量通病勺识别、治理勺措施、效果等3.5.14 实体检测情况综合评价混凝土强度、钢筋保护层厚度、混凝土表面外观质量、结构物几何尺 寸、标高等工程实体检测情况勺综合评价。填写附表 8 “单位、分部、分 项工程质量检验汇总表”。3.5 港口工程实体质量控制情况 （此处划分将码头与岸壁工程、防 波堤与护岸工程、道路堆场工程等列入，对应相应条目应按照项目规模及实
19、施过程中合同段划分情况予以调整）3.5.1 强制性条文执行情况有关本工程中应用的强制性条文执行及检查情况综述，对照检查记录 填写附表 3 “工程建设强制性条文执行情况检查表” 。3.5.2 桩基工程3.521 PHCf桩（钢筋混凝土方桩、钢管桩、板桩）3.422灌注桩3.5.3 混凝土工程3.5.3.1 模板工程 3.5.3.2 钢筋工程 3.5.3.3 现浇混凝土构件 例：现浇混凝土下横梁本工程现浇下横梁共 83 榀。现浇下横梁原材料检测合格（见表 2）， 混凝土设计强度为C30,混凝土配合比经监理验证。混凝土施工全部采用XX型拌和楼自拌混凝土，泵管输送，输送距离最 长为 400 米。每次浇
20、筑混凝土前由专业监理工程师检查模板、钢筋等施工 质量符合要求后，由总监理工程师代表签发混凝土浇筑申请报告。混凝土 生产过程中，监理人员随时检查水泥、砂、石、水及外加剂计量，确保拌 合物符合配合比要求。浇筑过程中监理人员实行全程旁站监理， 检查混凝土浇筑及振捣质量， 严格控制混凝土初凝时间，确保同一施工段混凝土连续浇筑，防止漏振、 过振，随机测定混凝土坍落度并按规定见证混凝土标养和同条件混凝土试 块制作，留置监理抽样混凝土试块，共见证留置混凝土试块XX组，监理抽样混凝土试块XX组。浇筑混凝土过程中还要求施工单位模板工、钢筋工、 水电工配合，对浇筑混凝土中发现的问题及时通知施工单位进行了纠正。 混
21、凝土浇筑完成后，督促检查施工单位及时对混凝土进行覆盖、洒水养护104#排架下横梁浇筑过程中，出现大面积涨模现象，监理即时要求施 工单位暂停浇筑，采取有效措施后继续浇筑。下横梁浇筑完成后经检查未发现混凝土表面有贯通裂缝现象，经检查 混凝土同条件养护试件强度试验报告，各标号混凝土抗压强度值均大于设 计强度标准值，混凝土强度符合设计要求（见附表 4），钢筋保护层厚度检 查统计表（见附表 5）。3.5.3.4 预应力工程 3.4.3.5 构件预制 3.4.3.6 构件安装3.5.4土方开挖工程3.5.5回填工程3.5.6轨道梁与轨道安装工程3.5.6.1 轨 道 梁 3.5.6.2 轨 道 安 装 3
22、5.6.3 车 挡 安 装3.5.6.4 防风地锚3.5.7 停靠船与防护设施工程 3.5.7.1 系船柱 3.5.7.2 橡胶护舷3.5.7.3 护轮坎 3.5.7.4 铁梯 3.5.7.5 栏杆3.5.8 防波堤与护岸工程3.5.8.1 堤身结构工程 3.5.8.2 护面结构工程 3.5.8.3 堤顶结 构工程3.5.9 道路堆场 3.5.9.1 面层工程 3.5.9.2 地下管井与管沟工程3.5.10 质量通病的治理情况 本工程中质量通病的识别、治理的措施、效果等3.5.11 实体检测情况综合评价 混凝土强度、钢筋保护层厚度、混凝土表面外观质量、结构物几何尺 寸、标高等工程实体检测情况
23、的综合评价。填写附表 8 “单位、分部、分 项工程质量检验汇总表” 。3.5 航道整治工程3.5.1 强制性条文执行情况有关本工程中应用的强制性条文执行及检查情况综述，对照检查记录 填写附表 3 “工程建设强制性条文执行情况检查表” 。3.5.2 地基与基础3.5.2.1 地基处理 3.5.2.2 桩基3.5.3 混 凝 土 工 程 3.5.3.1 模 板 工 程 3.5.3.2 钢 筋 工 程3.5.3.3 现浇混凝土结构3.5.4 土方开挖工程3.5.5 土方填筑工程 3.5.5.1 墙后工程 3.5.5.2 场地填筑3.5.6 砌石工程 3.5.6.1 驳岸墙身砌筑 3.5.6.2 护坡
24、砌筑3.5.7 疏浚工程3.5.8 质量通病的治理情况 本工程中质量通病的识别、治理的措施、效果等3.5.9 实体检测情况综合评价 混凝土强度、钢筋保护层厚度、混凝土表面外观质量、结构物几何尺 寸、标高等工程实体检测情况的综合评价，填写附表 8 “单位、分部、分 项工程质量检验汇总表” 。3.6 变形观测对阶段检测结果、完工检测结果综述，按附件 A 的格式和要求编制变 形观测报告。3.7 主要设计变更主要设计变更表填写附表 7 “主要设计变更一览表” 。3.8 质量问题的处理四、工程质量评价建议4.1 分部、分项工程质量评价情况按照分项工程的主要检验项目的要求和一般检验项目中的实体质量检 测结
25、果，结合监理抽检情况，按照工程质量检验标准规定对分项、分部工 程质量进行评价。4.2 单位工程质量控制资料核查情况 单位工程质量控制资料核查情况综述，填写附表 9 “单位工程质量 控制资料核查记录”。4.3 单位工程安全和功能检验资料核查及主要功能抽查记录 单位工程安全和功能检验资料核查及主要功能抽查记录综述，填写 附表 10 单位工程安全和功能检验资料核查及主要功能抽查记录。4.4 单位工程观感质量评价 单位工程观感质量综述， 填写附表 11 “单位工程观感质量评价表”4.5 工程质量评价建议 从分部、分项工程质量检验、质量保证资料、涉及安全和主要功能 项目抽查结果、观感质量、质量检验结合结
26、论等方面对各单位工程进行综 合评价，填写附表 12 “工程单位分部、分项工程质量评价汇总表”和表 13“单位工程质量检验记录表” ，逐个单位工程分析得出质量评价建议。五、有关事项的说明遗留问题与建议等水运工程施工现场质量管理检查记录附录附表1:工程名称建设单位设计单位监理单位项目经理开工日期项目负责人项目负责人总监理工程师项目技术负责人序号项目检查情况施工单位监理单位1质量责任制2现场质量管理制度3工程质量检验制度4施工技术标准5施工图审查情况6施工组织设计、施工方案及审批7主要专业工种操作上岗证书8分包方资质和分包管理制度9搅拌站及计量设置10试验室、施工检测设备及计量设置11现场材料、设备
27、存放与管理施工单位检查结论:总监理工程师:年 月曰附表2.1原材料质量证明和检验报告汇总表序号进场日期类别名称（品种、规格、型号、等级）进场批量质量证明编号抽样复验单编号备注附表2.2半成品、构配件、设备出厂合格证明和检验报告汇总表序号进场日期产品名称（规格、型号）生产厂家进场数量合格证明编号出厂检验或抽样复验单编号备注附表3强制性条文检查表序 号标准编 号标准 名称条目号强制性条文内容强制性条文检查情况1234附表4混凝土强度评定汇总表单位工程分部工程分项工 程设计强度组数(n)平均强度(mfcu)标准差(Sfcu)强度最小值(fcu.min)结论强度评定结论附表5钢筋保护层厚度检查统计表检
28、杳部位测点数合格率超偏差1.5倍点数合计附表6.1船闸主体工程整体尺度检查表序号项目允许偏差(mm)实测偏差1总长度L/10002前沿线位置偏移203净宽闸首 204闸室 305标高闸首边墩顶 106门槛顶0 -107闸首底板+5 -208闸门顶 209闸室墙及挡板顶 2010闸室底板+5 -2011墙后地面 2012跨闸建筑物净空高度+1000注：L为船闸设计总长度，即上下游闸首距离，单位为mm引航道、锚地及导航、靠船建筑物工程整体尺度检查表附表6.2序号项目允许偏差(mm)检验方法1导航段建筑物长度 5002靠船段建筑物长度 5003导航、靠船建筑物前沿线位置204弯曲段曲率半径2R/10
29、005引航道底宽度+10006标冋导航、靠船建筑物顶部 20隔堤、岸坡坡顶护坦顶0 -50引航道底0 -1007岸坡坡度 10%8护坡长度 1000注：R为引航道弯曲段设计曲率半径，单位为mm附表6.3码头工程整体尺度检查表序 号项目允许偏差(mm)实测偏差高桩 码头引桥栈桥1234561总长度 100一2总宽度 151.5B/10003前沿线位置 50一4前沿顶面标高 15一5前沿水底咼程0500一附表7主要设计变更一览表设计变更文号设计变更内容变更内容简述备注附表9单位分部分项工程质量检验汇总表单位 工程分部 工程分项工程检验结果分部工程检验结果分项工程检验 批数施工单位监理单位施工单位监
30、理单位检验 结果抽检 点数合格 点数抽检项目 合格率检验 结果抽检 点数合格 点数抽检项目 合格率抽检 合格率检验 结果抽检 合格率检验 结果7匚总附表10单位工程质量控制资料核查记录工程名称施工单位序号工程类别资料名称份数核查意见核查人1疏浚与吹填1测量控制点验收记录2疏浚竣工测量技术报告3吹填竣工测量技术报告4吹填土质检验资料5单位工程质量检验记录2码头、防波堤、护岸、 堆场、道 路、船闸1测量控制点验收记录2原材料出厂质量证明文件和进场验收记录3原材料试验（检验）报告4预制构件、预拌混凝土合格证5施工试验检验报告6隐蔽工程验收记录7主要结构施工及验收记录8工程质量事故及调查处理资料3电气
31、控制 系统女装1主要设备及材料出厂质量证明文件及进场检验记录2隐蔽工程验收记录3施工及验收记录4电气设备试运转记录4闸阀门及启闭机安装1闸门机启闭机出厂质量证明文件及进场 检验记录2隐蔽工程验收记录3施工及验收记录4设备试运转记录核查结论:项目负责人:年 月 日总监理工程师:年 月 日附表11单位工程安全和功能检验资料核查及主要功能抽查记录工程名称施工单位序号工程类别安全和功能检查项目份数核查意见抽查结果检查人1疏浚与吹填1疏浚工程竣工断面及水深图2吹填工程竣工地形测量图2码头、防波堤、护岸、 堆场、道 路、船闸1工程竣工整体尺度测量报告2建筑物沉降位移观测资料3结构裂缝检查记录4防渗结构渗
32、漏情况检查记录5工程实体质量抽查检测记录6航道整治工程实船适航试验报告3电气、控制系统1接地电阻测试记录2绝缘电阻测试记录3安全装置检查记录4系统试运行记录4闸门及启闭机1安全装置检查记录2船闸设备运行系统联合试运行记录核查结论:项目负责人:年 月 日总监理工程师:年 月日附表11.1船闸主体工程观感质量评价表序号评价 项目质量要求标准分评价等实得分级 一级95%二级85%三级70%1闸墩迎水面平整、沿线顺直、棱角完整20表面无明显缺陷和裂缝10门槽顺直，无明显错台10施工螺栓切割和处理符合要求102闸墙前沿顺直、顶部平整10墙面平整，无明显缺陷、裂缝和错台20变形缝宽均匀、垂直贯通15施工螺
33、栓切割和处理符合要求103钢结构构件完整、大面平直、无明显变形10漆膜均匀完整、无漏涂和泛锈10预埋件接茬平顺，防腐符合要求104地面表面平整、坡向正确10砌块缝宽均匀、线条清晰、无残缺崩 角15盖板平整、与周边接茬平顺105附属设 施系船柱和系船钩位置正确10灯杆垂直、排列整齐10爬梯平整、顺直、牢固5水尺顺直、醒目5合计应查 项 实查 项，其中：一级项，二级 项，二级 项应得分，实得分，得分率%核查结论引航道及导航、靠船建筑物工程观感质量评价表附表11.2序号评价项目质量要求标准分评价等级实得分一级 95%o 二级 85%三级70%1导航、 靠船构 筑物墙面平整、相邻段无明显错台10混凝土
34、表面无裂缝和明显缺陷10砌石结构砌缝平直，勾缝密实、美10施工螺栓切割和处理符合要求10沉降伸缩缝顺直、上下贯通5排水孔通畅、排列整齐52护坡坡度正确、大面平整10砌石结构砌缝均匀，勾缝密实、美10模袋结构缝宽均匀观接缝处理符合10沉降缝顺直要习上下贯通5排水孔通畅、排列整齐53铁件防腐油漆喷涂均匀、颜色一致、无明显5漆膜完整无流漏涂皱皮和脱皮54铺砌面层缝宽和灌缝符合要求5块体无明显残缺及崩角55附属设施灯杆垂直、排列整齐5爬梯平整、顺直、牢固5预埋件周围接茬平顺5合计应查 项 实查 项，其中：一级项，二级项，二级 项应得分，实得分，得分率%核查结论附表11.3码头与岸壁工程观感质量评价表序
35、 号评价 项目质量要求标准分评价等级实得 分一级95%二级85%三级70%1码头面部表面平整、坡向符合要求10变形缝顺直、上下贯通，填缝符合要求10分格缝清晰、顺直，灌缝饱满、均匀10沟槽顺直，与面层接茬平顺10盖板平整、稳固10无明显碰损和建筑污染10混凝土面层抹压、拉毛均匀，无裂缝、严重龟裂和起砂20铺砌面层砌块完整、无破损，与构筑物接茬平顺、紧密20沥青混凝土面层颜色一致， 颗粒均匀，无骨料集中、臃 包、推挤 和烂边102迎水面码头前后沿线顺直，无明显错台和弯曲20表面平顺，线条清晰，无过大错台10施工螺栓拆除和螺栓孔封堵符合要求103混凝土结 构构件表面无严重缺陷，一般缺陷未超岀要求20构件边角完整，无明显碰损10施工缝平顺、密实，无明显流坠10安装铺垫砂浆饱满、勾缝密实、整齐10修补质量符合要求10附加外防腐均匀、颜色一致，无明显漏涂104钢结构防腐涂层均匀，无漏涂10漆膜完整，颜色一致，无流挂和皱皮10无明显脱皮和泛锈105码头 设施系船柱位置、方向正确、安装紧固10护舷位置正确、安装紧固10护轮坎顺直、无明显缺陷和碰损10
