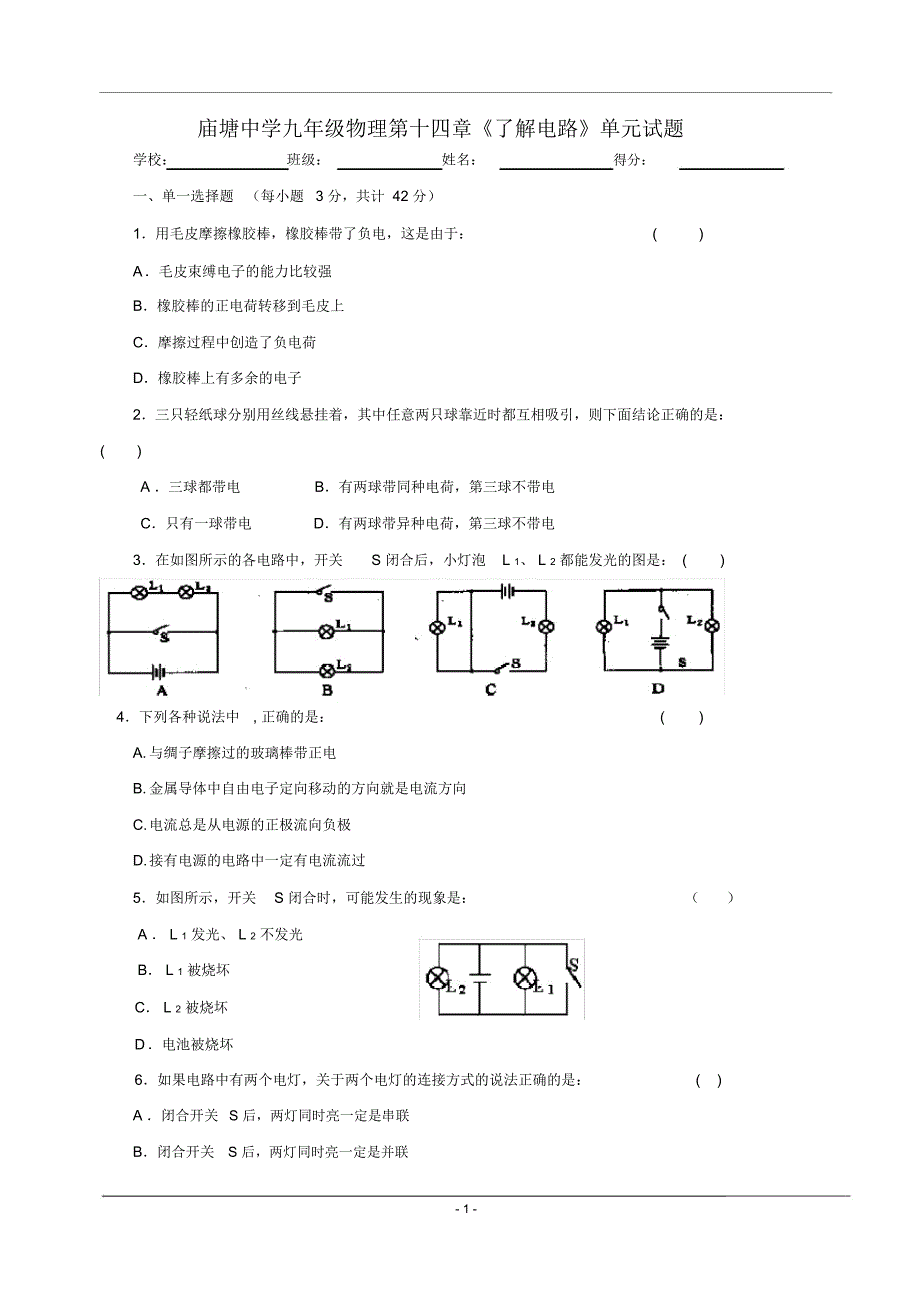

1、庙塘中学九年级物理第十四章了解电路单元试题学校：班级：姓名：得分：一、单一选择题（每小题3 分，共计 42 分）1用毛皮摩擦橡胶棒，橡胶棒带了负电，这是由于：()A 毛皮束缚电子的能力比较强B橡胶棒的正电荷转移到毛皮上C摩擦过程中创造了负电荷D橡胶棒上有多余的电子2三只轻纸球分别用丝线悬挂着，其中任意两只球靠近时都互相吸引，则下面结论正确的是：()A 三球都带电B有两球带同种电荷，第三球不带电C只有一球带电D有两球带异种电荷，第三球不带电3在如图所示的各电路中，开关S 闭合后，小灯泡L 1、 L 2 都能发光的图是：()4下列各种说法中, 正确的是：()A. 与绸子摩擦过的玻璃棒带正电B. 金

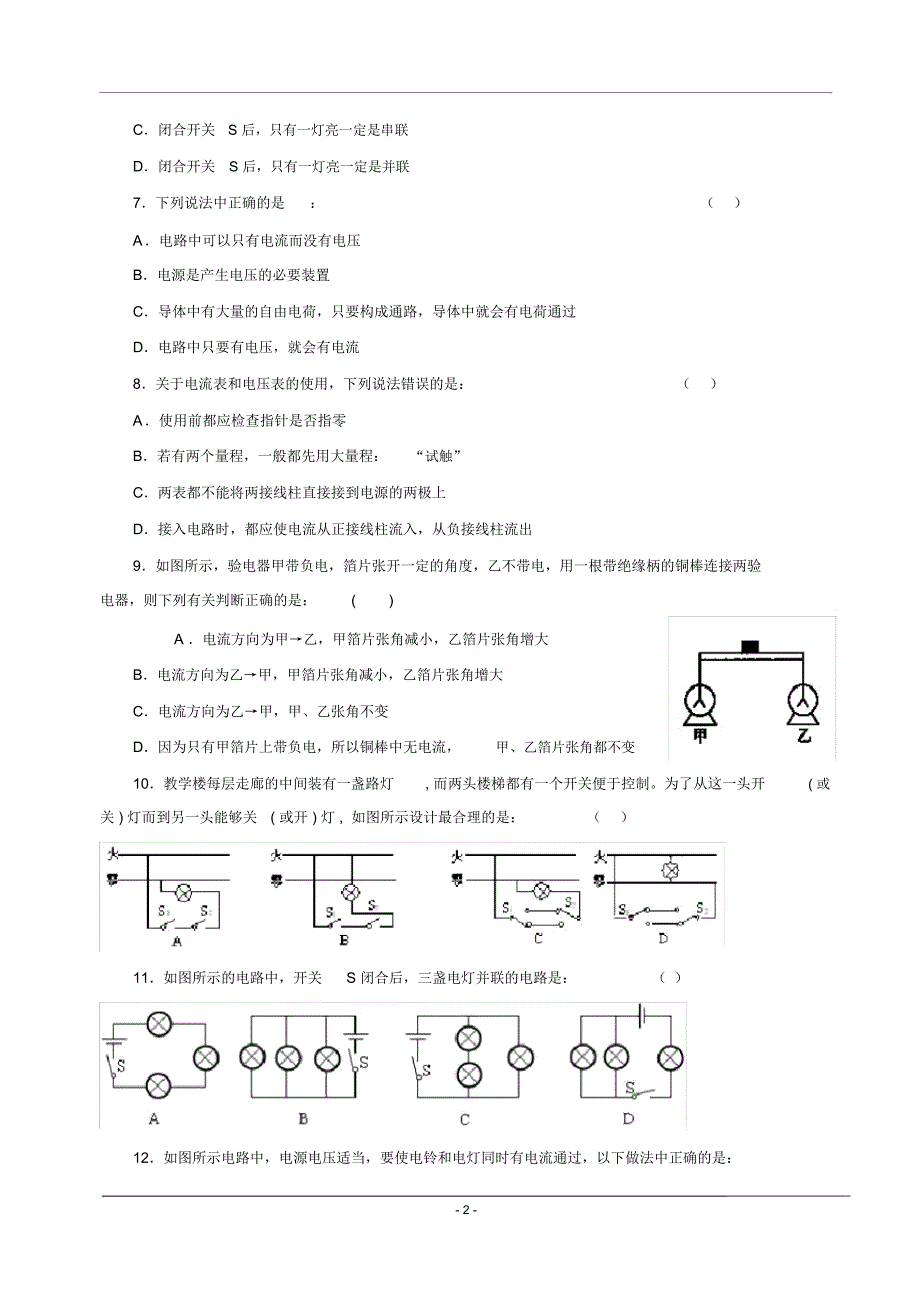

2、属导体中自由电子定向移动的方向就是电流方向C. 电流总是从电源的正极流向负极D. 接有电源的电路中一定有电流流过5如图所示，开关S 闭合时，可能发生的现象是：（）A L 1 发光、 L 2 不发光B L 1 被烧坏C L 2 被烧坏D 电池被烧坏6如果电路中有两个电灯，关于两个电灯的连接方式的说法正确的是：()A 闭合开关S 后，两灯同时亮一定是串联B闭合开关S 后，两灯同时亮一定是并联- 1 -C闭合开关S 后，只有一灯亮一定是串联D闭合开关S 后，只有一灯亮一定是并联7下列说法中正确的是：（）A 电路中可以只有电流而没有电压B电源是产生电压的必要装置C导体中有大量的自由电荷，只要构成通路，

3、导体中就会有电荷通过D电路中只要有电压，就会有电流8关于电流表和电压表的使用，下列说法错误的是：（）A 使用前都应检查指针是否指零B若有两个量程，一般都先用大量程：“试触”C两表都不能将两接线柱直接接到电源的两极上D接入电路时，都应使电流从正接线柱流入，从负接线柱流出9如图所示，验电器甲带负电，箔片张开一定的角度，乙不带电，用一根带绝缘柄的铜棒连接两验电器，则下列有关判断正确的是：()A 电流方向为甲乙，甲箔片张角减小，乙箔片张角增大B电流方向为乙甲，甲箔片张角减小，乙箔片张角增大C电流方向为乙甲，甲、乙张角不变D因为只有甲箔片上带负电，所以铜棒中无电流，甲、乙箔片张角都不变10教学楼每层走廊

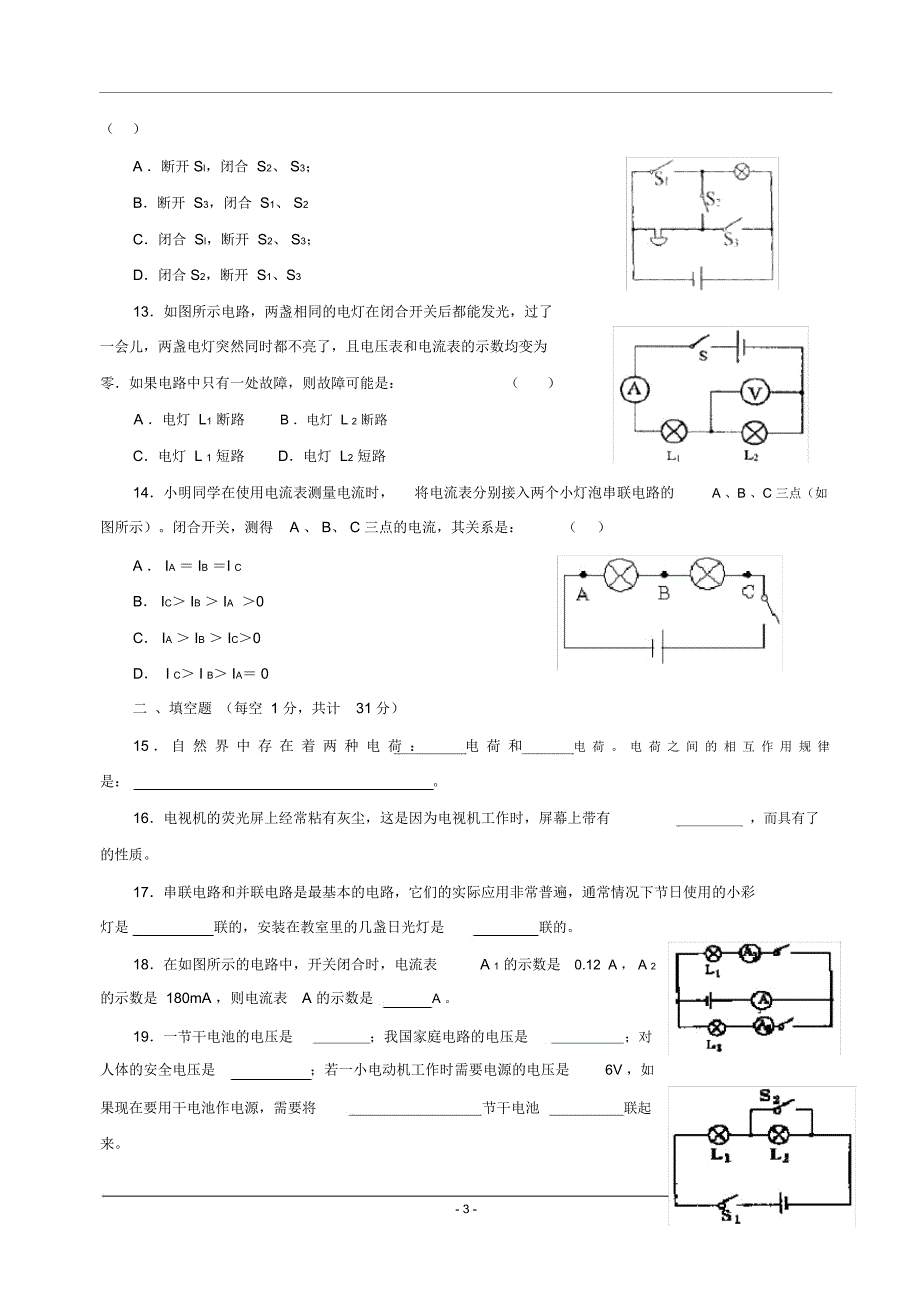

4、的中间装有一盏路灯, 而两头楼梯都有一个开关便于控制。为了从这一头开( 或关 ) 灯而到另一头能够关( 或开 ) 灯 ,如图所示设计最合理的是：（）11如图所示的电路中，开关S 闭合后，三盏电灯并联的电路是：（ ）12如图所示电路中，电源电压适当，要使电铃和电灯同时有电流通过，以下做法中正确的是：- 2 -（）A 断开 Sl，闭合 S2、 S3；B断开 S3，闭合 S1、 S2C闭合 Sl，断开 S2、 S3；D闭合 S2，断开 S1、S313如图所示电路，两盏相同的电灯在闭合开关后都能发光，过了一会儿，两盏电灯突然同时都不亮了，且电压表和电流表的示数均变为零如果电路中只有一处故障，则故障可能

5、是：（）A 电灯 L1 断路B 电灯 L 2 断路C电灯 L 1 短路D电灯 L2 短路14小明同学在使用电流表测量电流时，将电流表分别接入两个小灯泡串联电路的A 、B 、C 三点（如图所示）。闭合开关，测得A 、 B、 C 三点的电流，其关系是：（）A IA IB I CB IC IB IA 0C IA IB IC0D I C I B IA 0二 、填空题 （每空 1 分，共计31 分）15 自 然 界 中 存 在 着 两 种 电 荷 ：电 荷 和电 荷 。 电 荷 之 间 的 相 互 作 用 规 律是：。16电视机的荧光屏上经常粘有灰尘，这是因为电视机工作时，屏幕上带有，而具有了的性质。1

6、7串联电路和并联电路是最基本的电路，它们的实际应用非常普遍，通常情况下节日使用的小彩灯是联的，安装在教室里的几盏日光灯是联的。18在如图所示的电路中，开关闭合时，电流表A 1 的示数是0.12 A ， A 2的示数是 180mA ，则电流表A 的示数是A 。19一节干电池的电压是；我国家庭电路的电压是；对人体的安全电压是；若一小电动机工作时需要电源的电压是6V ，如果现在要用干电池作电源，需要将节干电池联起来。- 3 -20如图所示的电路：(1) 当开关Sl 闭合， S2 断开时，电灯会亮；电流的方向是由极流出，流过，最后到达电源的极。(2) 当 Sl 和 S2 都闭合时，电灯会亮，电灯不亮，

7、原因是。21如图甲所示， 当闭合开关后，电流表的示数将(填“不变”、“增大” 或“减小” )；如图乙所示，当闭合开关后，电流表的示数将(填“不变” 、“增大”或“减小”) ，这是因为。22小明在实验时连成如图所示的电路，但他闭合开关后发现L 1 与 L 2 都不亮，检查电路后也不知道发生了什么故障，老师告诉他是其中一个灯泡的原因，并向他提问了几个问题，请你帮他根据老师的问题，判断故障的原因。(1) 电路中其中的一个灯泡被短路了，对吗?。因为，如果是其中的一个灯泡被短路了，则，所以肯定(“是”或“不是”)其中的一个灯泡被短路。(2) 电路中其中的一个灯泡灯丝断了，即开路了，对吗?，因为其中的一灯

8、泡开路，则，所以断定(填“是”或“不是”)其中的一个灯泡开路了。23灯 L1 与灯 L 2 串联，先用电压表测L 1 两端的电压，如图所示，再测L 2两端电压时，只将电压表接A 的一端改接C，这种接法， (填“正确”或“不正确” )理由是。三、实验与作图题（每空 1 分，每图 2 分，共计27 分）24根据如图所示的实物电路图，在右方方框中画出与之对应的电路图- 4 -25在右边的方框内画出如图所示的电路图。26在如图所示的内填上适当的电表符号，使之成为一个正确的电路，且闭合开关S 后，两灯均能发光27小明在实验室探究“串联电路中开关的位置是否影响它的控制作用”的实验时，连接了如图所示的电路，

9、当它闭合开关后发现L1 、L 2都不亮，检查电路连接无误后判断是一个灯泡坏了，于是他想了一个办法，就是用一根导线检查电路的故障方法是用导线分别连接a、 b 接线柱和 b、c 接线柱，观察每次连接时电灯的发光情况，从而判断故障。(1)用导线连接a、 b 时，灯亮，说明灯开路。(2)再用导线连接b、c 时，灯亮，说明灯是开路。28用笔画线表示导线，将如图甲所示中的电路连线完成。要求：灯泡L 1与 L 2 并联；用电流表测 L 1 中的电流。闭合开关后， 电流表的指针如图乙所示，则通过 L 1 的电流为A 。- 5 -故障序号电路故障电压表示数 /V电流表示数 /A29如图所示的的电路，电源1L2断

10、路6电压 6V ， L 1、L 2 是相同的两个电2L1短路0.4灯，当开关 S 闭合后，两灯均正常3发光。在某时刻，电路出现故障。电流表和电压表的示数出现异常。造成该现象的电路故障有多种可能，如下表中1、2 所列故障。请分析写出可能出现的第三种由电灯引起的故障（其中一盏灯完好），并填上与1、2、3 对应的电流表和电压表的大约示数。30张峰有一个标准的电压表，它有0 3V 和 0 15V 两个量程。用它测量由两节旧干电池串联组成的电池组的电压时，接线正确，但他读出的读数是10V ，这显然是错误的。(1)他出现错误的原因是。(2) 实际电压应是。31如图所示，开关闭合时，V 表的读数是3V ，

11、V 1 表的读数是2V ，则：L l 两端的电压是V ，L 2 两端的电压是V32在“用电流表测电流”的实验中，小红同学连接的电路如图所示。(1) 闭 合 开 关 ， 观 察 灯 泡 L1 、 L2 的 发 光 情 况是；两电表 A l、 A 2 的指针偏转情况是。(2)请你在原图上适当改动导线的连接，使电流表A l、A 2 分别测量L 1、L 2 支路的电流。 ( 要求：在需改动的导线上打 “ x”，用笔将改动后的导线画出来，导线不能交叉，改动尽可能少)- 6 -九年级物理了解电路单元试题参考答案一、单一选择题（每小题3 分，共计 42 分）1234567891011121314DDDADD

12、BCBCBDAA二 、填空题 （每空 1 分，共计31 分）15正，负，；同种电荷互相排斥，异种电荷相互吸引；16电（或电荷、静电） ，吸引粉尘类微小物体；17串， 并；18 0.3;19 1.5V ，220V，不高于 36v，4， 并；20（ 1）L 1L 2， 正， L1 L 2 ， 负 ， （ 2） L1 ， L 2， L 2被短路；，21变大，变大，电压不变，电路中并联上一条电流的支路，电路中的总电阻变小；22（ 1）不对，另一个灯泡一定亮， 不是，（ 2）对，断路，另一个灯泡也不亮， 是；23不正确， 第二次测量时电压表的正负接线柱接反了；三、实验与作图题（每空 1 分，每图2 分，共计 27 分）24、 25、26、略；27（ 1） L 2 ， L1， （ 2） L 1， L2；28图略， 0.42；29 L 2 断路， 6 ， 0，L 1 短路6，0.4A ，或 L 2 短路0 0.4；30线路接入电表是0 3v 的量程 ,而他读数却读了015v的刻度；所以错了；正确的读数应该是2V 。31 2V ， 1V ；32 (1) L 1 不发光， L 2 发光； A 1 指针不动， A 2 指针偏转； (2) 略。- 7 -
