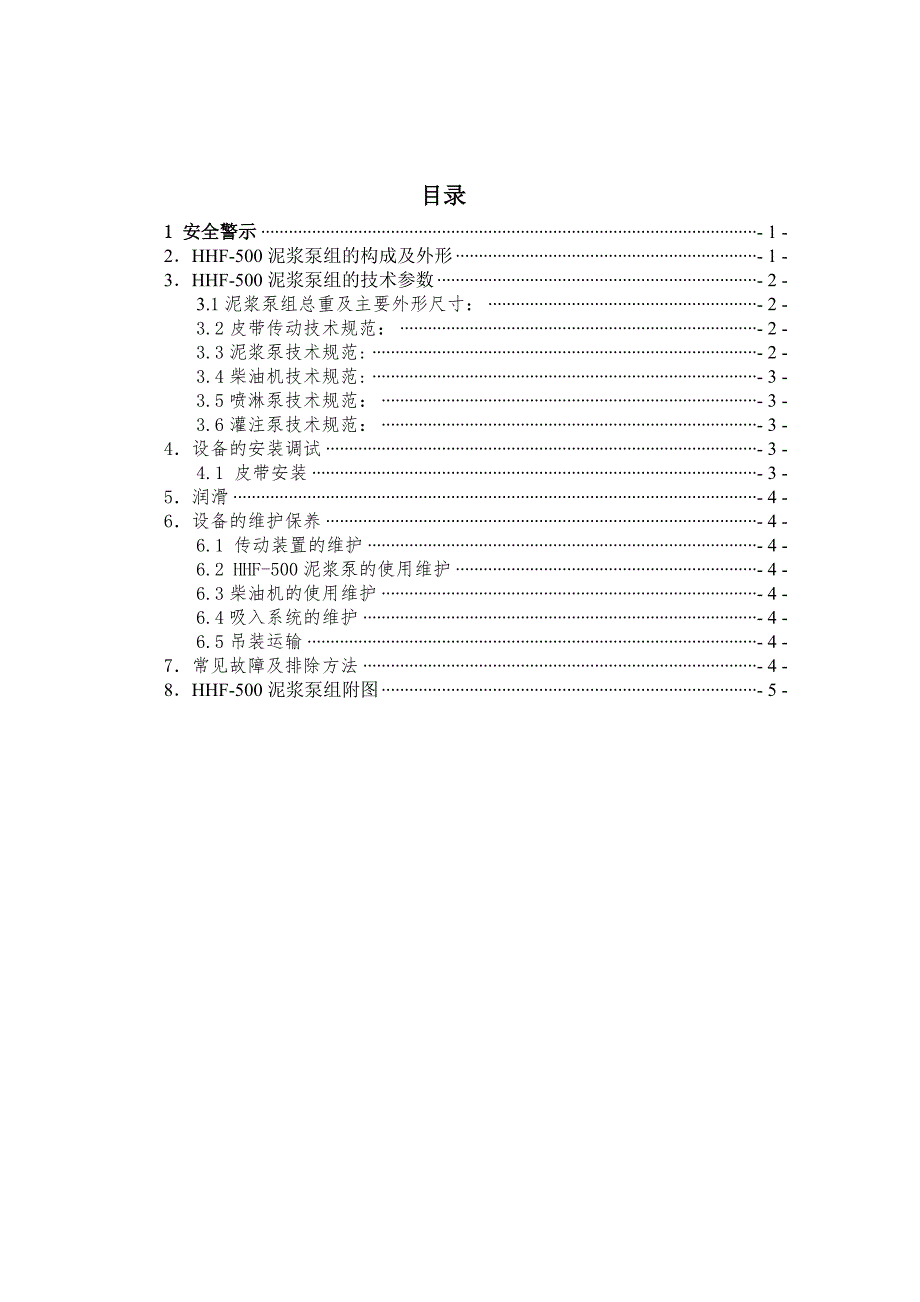

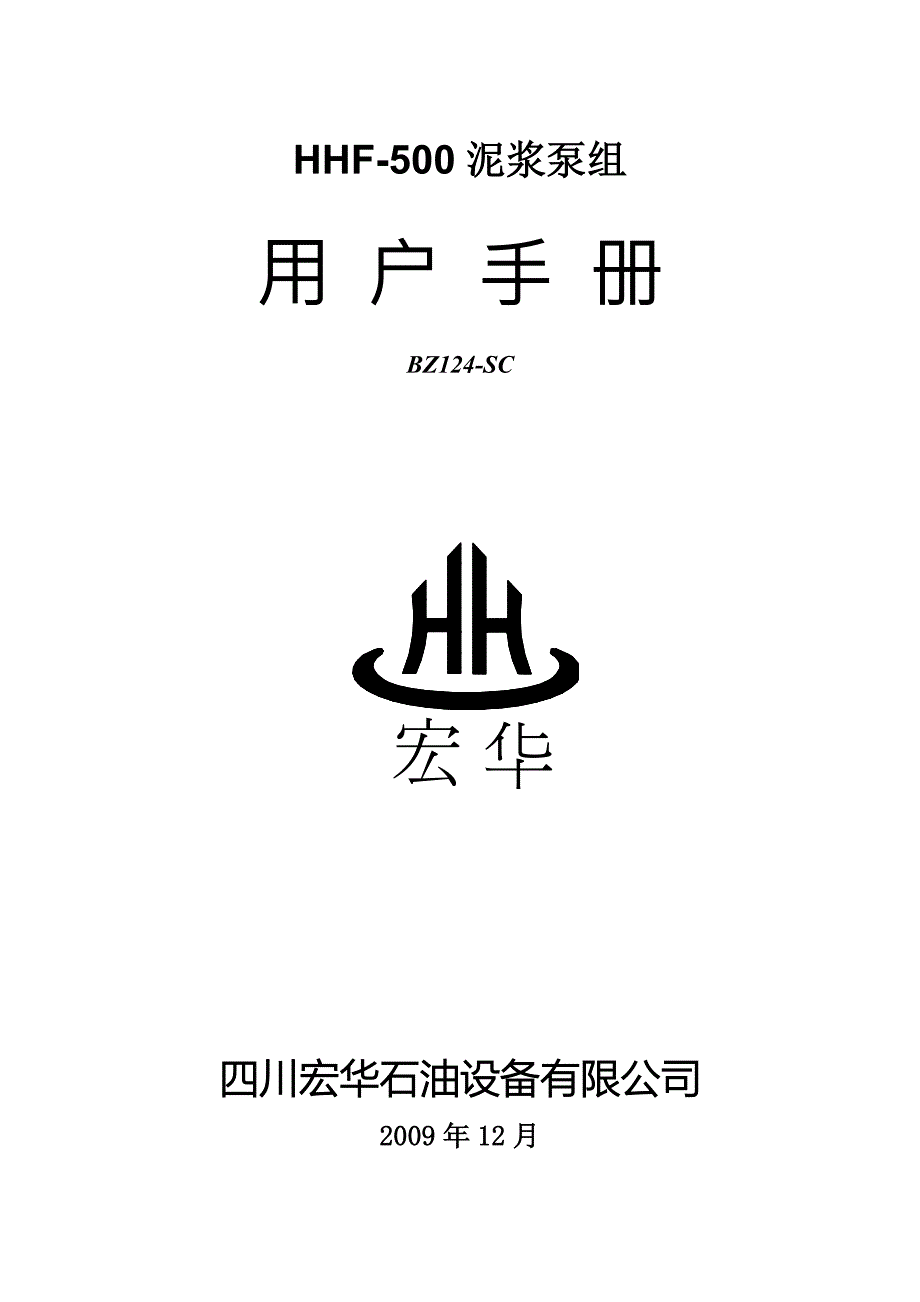

1、HHF-500泥浆泵组用 户 手 册BZ124-SC四川宏华石油设备有限公司2009年12月目录1 安全警示- 1 -2HHF-500泥浆泵组的构成及外形- 1 -3HHF-500泥浆泵组的技术参数- 2 -3.1泥浆泵组总重及主要外形尺寸：- 2 -3.2皮带传动技术规范：- 2 -3.3泥浆泵技术规范:- 2 -3.4柴油机技术规范:- 3 -3.5喷淋泵技术规范：- 3 -3.6灌注泵技术规范：- 3 -4设备的安装调试- 3 -4.1 皮带安装- 3 -5润滑- 4 -6设备的维护保养- 4 -6.1 传动装置的维护- 4 -6.2 HHF-500泥浆泵的使用维护- 4 -6.3柴油机

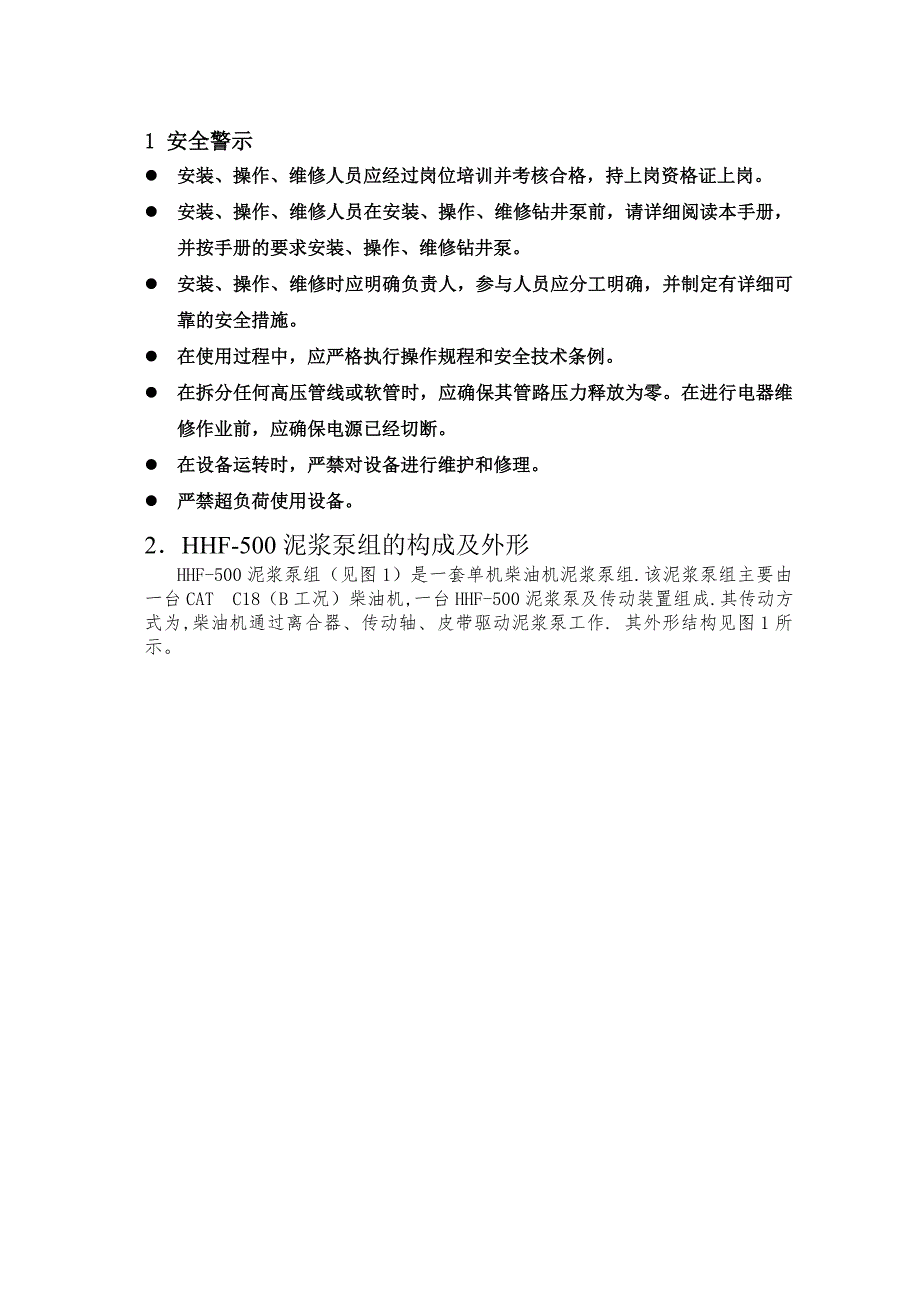

2、的使用维护- 4 -6.4吸入系统的维护- 4 -6.5吊装运输- 4 -7常见故障及排除方法- 4 -8HHF-500泥浆泵组附图- 5 -1 安全警示l 安装、操作、维修人员应经过岗位培训并考核合格，持上岗资格证上岗。l 安装、操作、维修人员在安装、操作、维修钻井泵前，请详细阅读本手册，并按手册的要求安装、操作、维修钻井泵。l 安装、操作、维修时应明确负责人，参与人员应分工明确，并制定有详细可靠的安全措施。l 在使用过程中，应严格执行操作规程和安全技术条例。l 在拆分任何高压管线或软管时，应确保其管路压力释放为零。在进行电器维修作业前，应确保电源已经切断。l 在设备运转时，严禁对设备进行维
3、护和修理。l 严禁超负荷使用设备。2HHF-500泥浆泵组的构成及外形HHF-500泥浆泵组（见图1）是一套单机柴油机泥浆泵组.该泥浆泵组主要由一台CAT C18（B工况）柴油机,一台HHF-500泥浆泵及传动装置组成.其传动方式为,柴油机通过离合器、传动轴、皮带驱动泥浆泵工作. 其外形结构见图1所示。图13HHF-500泥浆泵组的技术参数3.1泥浆泵组总重及主要外形尺寸：总 重 24500 kg 主要外形尺寸(长宽高) 660023502380 (mm) 3.2皮带传动技术规范：皮带型号 25J（4）-4060传动比 1.71 : 1小皮带轮有效直径 450mm大皮带轮有效直径 770mm3
4、3泥浆泵技术规范:型号: HHF-500额定功率 370kW额定冲数 165冲/分冲程长度 190.5mm齿轮形式 人字齿齿轮速比 4.286 : 1最大缸套直径 170mm重量 9700kg3.4柴油机技术规范:型号 CAT C18 （B工况）额定功率 448kW额定转速 2100r/min最高工作转速（限制） 1800 r/min3.5喷淋泵技术规范：型号 32PL额定功率 2.2KW3.6灌注泵技术规范：型号 SB56J-11.5额定功率 30KW 4设备的安装调试4.1 皮带安装检查皮带轮的对中性:(见图2)张紧两弦线,沿两个皮带轮一侧边来检查对中情况.一根弦线在泥浆泵皮带轮中心线之
5、上,一根在下.然后移动传动小皮带轮直至弦线接触到其轮缘上的四个点,这样就肯定带论的传动中心线是平行的,并且其端面是垂直于其轴线。调整联组窄V带：皮带在使用一段时间后,需要调整其预紧力，首先松开螺栓等紧固件，然后,同时拉紧调节装置(附图1序号51)。张紧皮带的力为16437N，张紧皮带后，检查皮带的张紧度，皮带初次安装时，给每组皮带施加一垂直向下的力776N，皮带向下位移约16.8mm，使用后张紧时，给每组皮带施加一垂直向下的力674N，皮带向下位移约16.8mm.请一定注意,为了保证皮带的可靠使用不要使皮带中心距的伸长量超过50mm。图2皮带轮对中性5润滑泵组润滑主要是指联轴器和小皮带轮轴的轴
6、承的脂润滑。润滑脂的品种为L-XBCHB2（GB7323-94）极压锂基润滑脂或FAG-Arcanol L135V润滑脂。首次加入量，轴承为1.5-2Kg，联轴器为0.8-1Kg。泥浆泵、柴油机、喷淋泵等的润滑见各自使用说明书。6设备的维护保养6.1 传动装置的维护每2周检查传动轴承座的紧固螺栓是否有松动。6.2 HHF-500泥浆泵的使用维护 请参见HHF-500泥浆泵使用说明书。6.3柴油机的使用维护请参见CAT C18（B工况）柴油机使用说明书。6.4吸入系统的维护 每周检查滤清器滤网是否干净，滤网堵塞时需清洗。6.5吊装运输吊装,运输时,请取下空气包.7常见故障及排除方法常见故障排除方
7、法1皮带松动打滑，传递功率低调节调节装置，张紧皮带2传动装置轴承发热，噪音大给轴承加润滑脂 8HHF-500泥浆泵组附图附图1表1 BZ124.00明细表序 号代 号名 称数 量1BZ124.01.00泵组大底座12BZ124.02.00灌注系统13BZ124.03.00泥浆泵排出管汇14BZ050.12.00护罩15GB/T120.1-2000销：20*6046GB/T5783-2000螺栓：M30*14087气瓶：0.5方18BZ104.14.00护罩19BZ124.04.00油箱组件110GB/T5783-2000螺栓：M30*50411BZ104.15.00护罩112BZ124.05.
8、00气控系统113BZ104.09轴端压板114GB/T93-1987垫圈;16315GB/T32.1-1988螺栓：M16x553164*25J-4060联组窄V带217BZ104.10大皮带轮118GB/T93-1987垫圈：27419BZ104.13衬套120BZ104.12锥紧螺栓421BZ104.11锥紧套122NB500M.00HHF-500钻井泵123BZ124.06.00泥浆泵底座124GB/T93-1987垫圈27625GB/T6170-2000螺栓：M27626GB/T5783-2000螺母：M7*90627BZ104.03.00传动系统总成128BZ104.04.00传动
9、底座129GB/T5783-2000螺栓：M30*65430BZ104.05.00摩擦轮131GB/T6170-2000螺母：M221632GB/T5783-2000螺栓：M22*1001633GB/T93-1987垫圈：221634ZDYQC280-1.5减速器1351.15-SAE14联轴器136ANSI/ASMEB18.2.1-1996螺栓：1/2-13*1 3/4837GB/T93-1987垫圈：14838GB/T6170-2000螺母：M301039GB/T6172.1-2000螺母：M30240BZ050.05T型螺栓241GB/T93-1987垫圈：301442C18CAT 柴油机143BZ104.06.00动力系统底座144BZ104.07.00散热架支架245PR-600hp散热器146BZ104.17.00散热器管线安装147BZ104.16.00消音器安装148BZ104.18.00皮带轮护罩1492-1502由壬式压力表150BZ029.03.01.00压力表座151BZ034.19.00张紧装置4
