测定小灯泡电功率复习课教学设计.doc

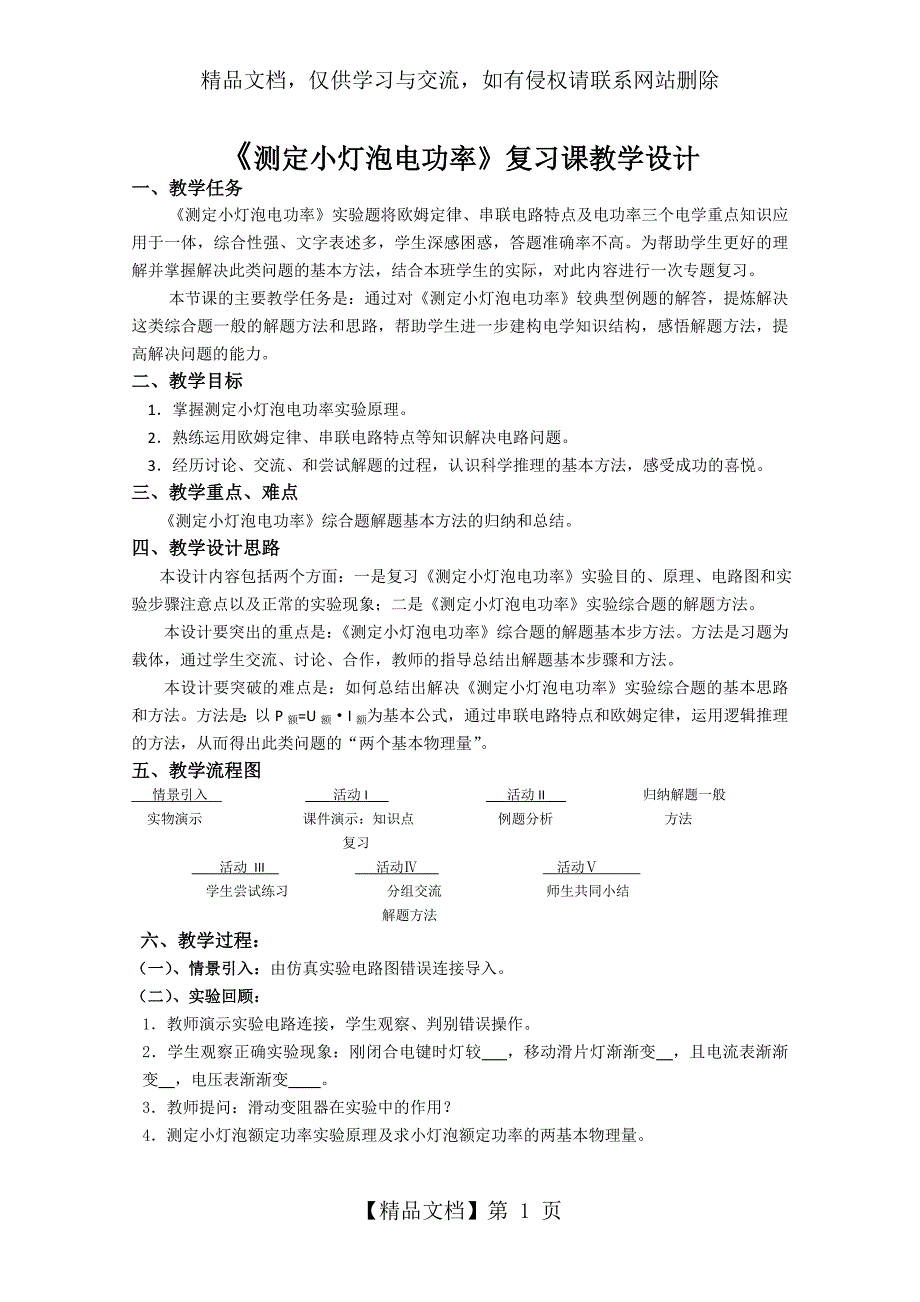

1、精品文档，仅供学习与交流，如有侵权请联系网站删除测定小灯泡电功率复习课教学设计一、教学任务测定小灯泡电功率实验题将欧姆定律、串联电路特点及电功率三个电学重点知识应用于一体，综合性强、文字表述多，学生深感困惑，答题准确率不高。为帮助学生更好的理解并掌握解决此类问题的基本方法，结合本班学生的实际，对此内容进行一次专题复习。本节课的主要教学任务是：通过对测定小灯泡电功率较典型例题的解答，提炼解决这类综合题一般的解题方法和思路，帮助学生进一步建构电学知识结构，感悟解题方法，提高解决问题的能力。二、教学目标1掌握测定小灯泡电功率实验原理。2熟练运用欧姆定律、串联电路特点等知识解决电路问题。3经历讨论、交

2、流、和尝试解题的过程，认识科学推理的基本方法，感受成功的喜悦。三、教学重点、难点 测定小灯泡电功率综合题解题基本方法的归纳和总结。四、教学设计思路 本设计内容包括两个方面：一是复习测定小灯泡电功率实验目的、原理、电路图和实验步骤注意点以及正常的实验现象；二是测定小灯泡电功率实验综合题的解题方法。 本设计要突出的重点是：测定小灯泡电功率综合题的解题基本步方法。方法是习题为载体，通过学生交流、讨论、合作，教师的指导总结出解题基本步骤和方法。本设计要突破的难点是：如何总结出解决测定小灯泡电功率实验综合题的基本思路和方法。方法是：以P额=U额I额为基本公式，通过串联电路特点和欧姆定律，运用逻辑推理的方

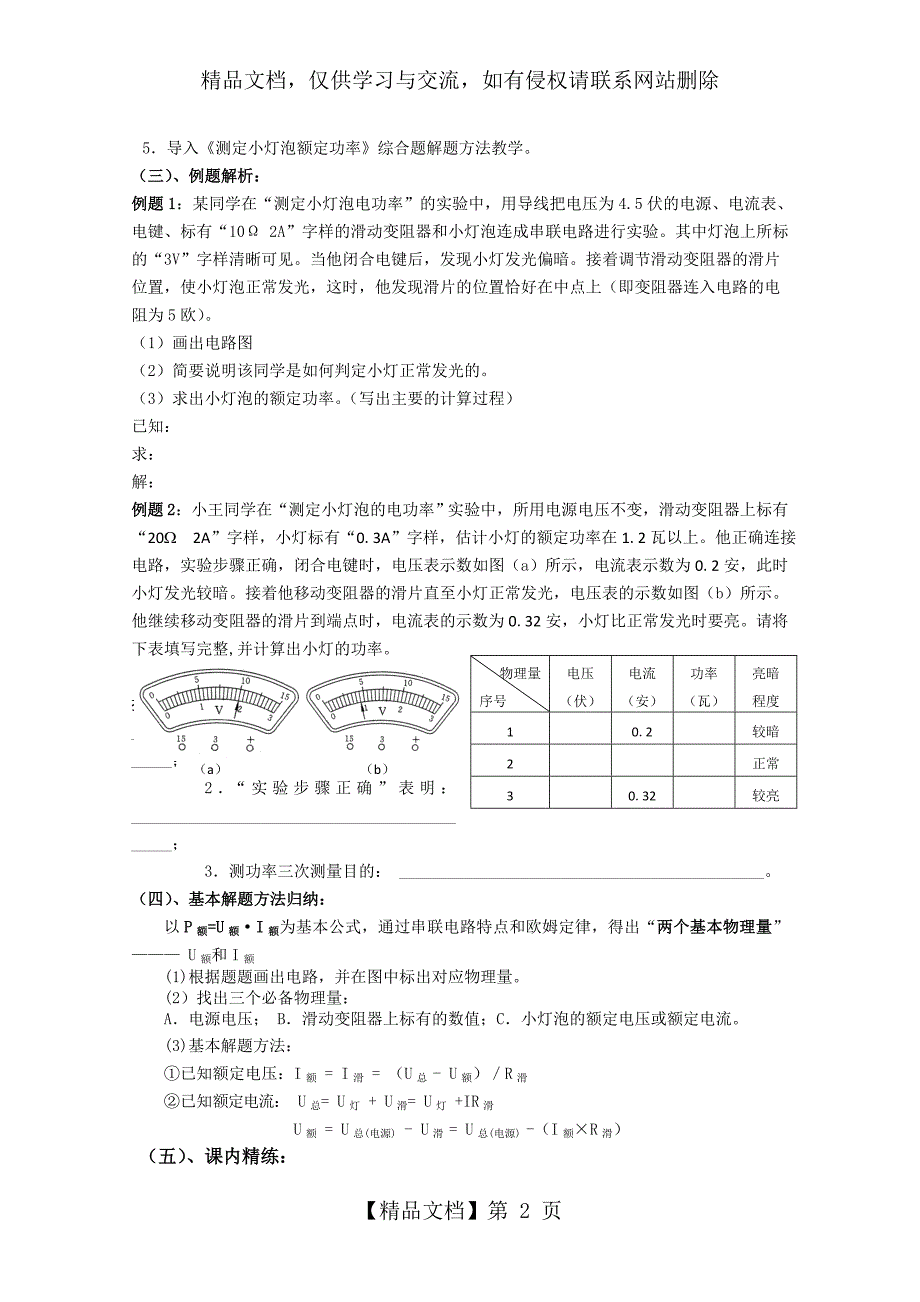

3、法，从而得出此类问题的“两个基本物理量”。五、教学流程图 情景引入 活动I 活动II 归纳解题一般实物演示 课件演示：知识点 例题分析 方法 复习 活动 III 活动 活动 学生尝试练习 分组交流 师生共同小结 解题方法 六、教学过程：（一）、情景引入：由仿真实验电路图错误连接导入。（二）、实验回顾：1教师演示实验电路连接，学生观察、判别错误操作。2学生观察正确实验现象：刚闭合电键时灯较 ，移动滑片灯渐渐变 ，且电流表渐渐变 ，电压表渐渐变 。3教师提问：滑动变阻器在实验中的作用？4测定小灯泡额定功率实验原理及求小灯泡额定功率的两基本物理量。5导入测定小灯泡额定功率综合题解题方法教学。（三）、

4、例题解析：例题1：某同学在“测定小灯泡电功率”的实验中，用导线把电压为4.5伏的电源、电流表、电键、标有“10 2A”字样的滑动变阻器和小灯泡连成串联电路进行实验。其中灯泡上所标的“3V”字样清晰可见。当他闭合电键后，发现小灯发光偏暗。接着调节滑动变阻器的滑片位置，使小灯泡正常发光，这时，他发现滑片的位置恰好在中点上（即变阻器连入电路的电阻为5欧）。（1）画出电路图（2）简要说明该同学是如何判定小灯正常发光的。（3）求出小灯泡的额定功率。（写出主要的计算过程）已知：求：解：例题2：小王同学在“测定小灯泡的电功率”实验中，所用电源电压不变，滑动变阻器上标有“20W 2A”字样，小灯标有“0.3A

5、字样，估计小灯的额定功率在1.2瓦以上。他正确连接电路，实验步骤正确，闭合电键时，电压表示数如图（a）所示，电流表示数为0.2安，此时小灯发光较暗。接着他移动变阻器的滑片直至小灯正常发光，电压表的示数如图（b）所示。他继续移动变阻器的滑片到端点时，电流表的示数为0.32安，小灯比正常发光时要亮。请将下表填写完整,并计算出小灯的功率。物理量序号电压（伏）电流（安）功率（瓦）亮暗程度10.2较暗2正常30.32较亮（a） （b）提示点： 1“正确连接电路”表明：_；2“实验步骤正确”表明：_；3测功率三次测量目的： _。（四）、基本解题方法归纳：以P额=U额I额为基本公式，通过串联电路特点和欧姆

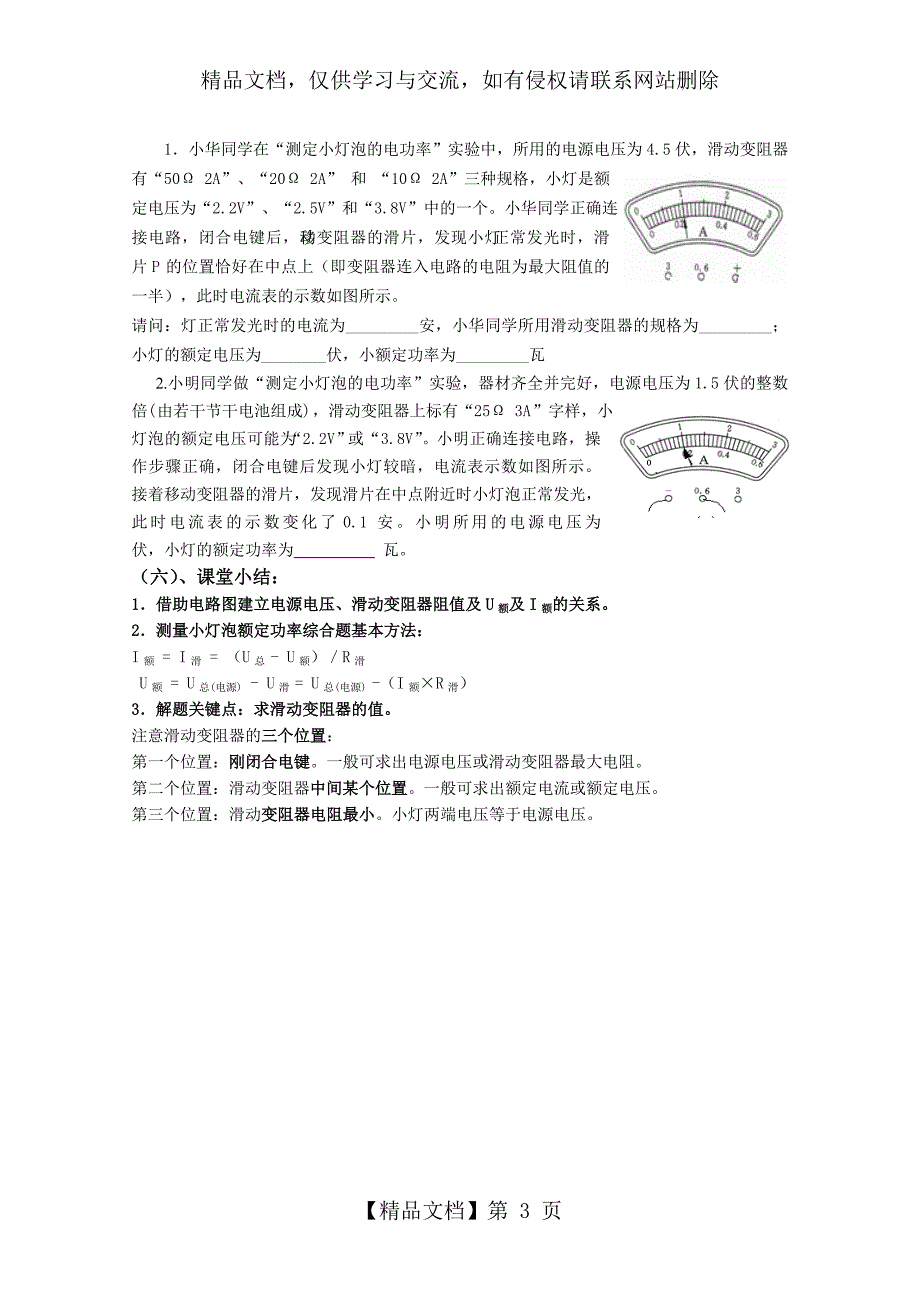

6、定律，得出“两个基本物理量” U额和I额(1)根据题题画出电路，并在图中标出对应物理量。(2）找出三个必备物理量：A电源电压； B滑动变阻器上标有的数值；C小灯泡的额定电压或额定电流。(3)基本解题方法：已知额定电压：I额 = I滑 = （U总 - U额）R滑已知额定电流： U总= U灯 + U滑= U灯 +IR滑 U额 = U总(电源) - U滑 = U总(电源) -（I额R滑） （五）、课内精练：1小华同学在“测定小灯泡的电功率”实验中，所用的电源电压为4.5伏，滑动变阻器有“50 2A”、“20 2A” 和 “10 2A”三种规格，小灯是额定电压为“2.2V”、“2.5V”和“3.8V”

7、中的一个。小华同学正确连接电路，闭合电键后，移动变阻器的滑片，发现小灯正常发光时，滑片P的位置恰好在中点上（即变阻器连入电路的电阻为最大阻值的一半），此时电流表的示数如图所示。请问：灯正常发光时的电流为_安，小华同学所用滑动变阻器的规格为_；小灯的额定电压为_伏，小额定功率为_瓦2.小明同学做“测定小灯泡的电功率”实验，器材齐全并完好，电源电压为1.5伏的整数倍(由若干节干电池组成)，滑动变阻器上标有“25 3A”字样，小灯泡的额定电压可能为“2.2V”或“3.8V”。小明正确连接电路，操作步骤正确，闭合电键后发现小灯较暗，电流表示数如图所示。接着移动变阻器的滑片，发现滑片在中点附近时小灯泡正常发光，此时电流表的示数变化了0.1安。小明所用的电源电压为 伏，小灯的额定功率为 瓦。（六）、课堂小结：1借助电路图建立电源电压、滑动变阻器阻值及U额及I额的关系。2测量小灯泡额定功率综合题基本方法：I额 = I滑 = （U总 - U额）R滑 U额 = U总(电源) - U滑 = U总(电源) -（I额R滑）3解题关键点：求滑动变阻器的值。注意滑动变阻器的三个位置：第一个位置：刚闭合电键。一般可求出电源电压或滑动变阻器最大电阻。第二个位置：滑动变阻器中间某个位置。一般可求出额定电流或额定电压。第三个位置：滑动变阻器电阻最小。小灯两端电压等于电源电压。【精品文档】第 3 页
