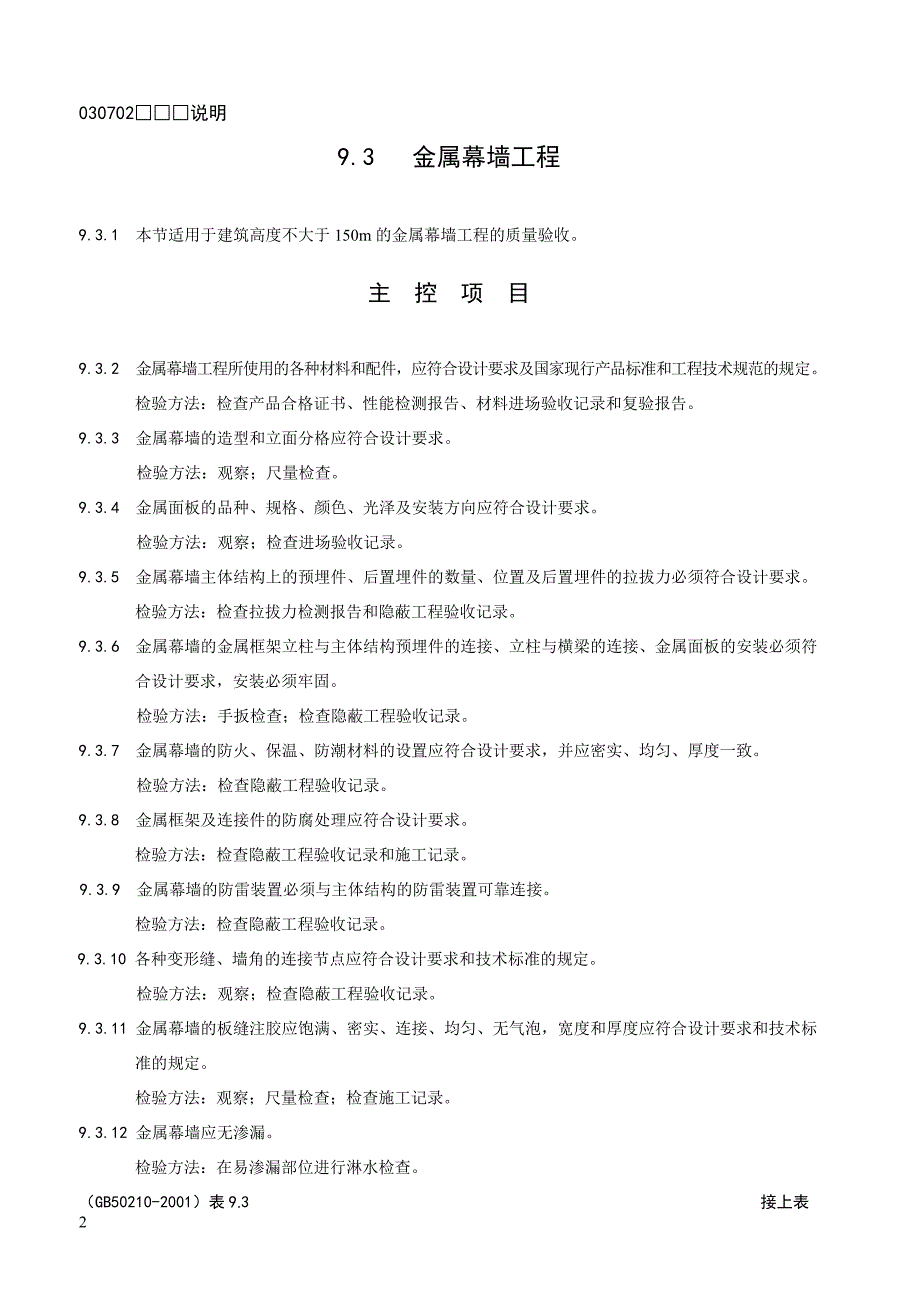

1、续下表030702说明9.3 金属幕墙工程9.3.1 本节适用于建筑高度不大于150m的金属幕墙工程的质量验收。主 控 项 目9.3.2 金属幕墙工程所使用的各种材料和配件，应符合设计要求及国家现行产品标准和工程技术规范的规定。检验方法：检查产品合格证书、性能检测报告、材料进场验收记录和复验报告。9.3.3 金属幕墙的造型和立面分格应符合设计要求。检验方法：观察；尺量检查。9.3.4 金属面板的品种、规格、颜色、光泽及安装方向应符合设计要求。检验方法：观察；检查进场验收记录。9.3.5 金属幕墙主体结构上的预埋件、后置埋件的数量、位置及后置埋件的拉拔力必须符合设计要求。检验方法：检查拉拔力检测
2、报告和隐蔽工程验收记录。9.3.6 金属幕墙的金属框架立柱与主体结构预埋件的连接、立柱与横梁的连接、金属面板的安装必须符合设计要求，安装必须牢固。检验方法：手扳检查；检查隐蔽工程验收记录。9.3.7 金属幕墙的防火、保温、防潮材料的设置应符合设计要求，并应密实、均匀、厚度一致。检验方法：检查隐蔽工程验收记录。9.3.8 金属框架及连接件的防腐处理应符合设计要求。检验方法：检查隐蔽工程验收记录和施工记录。9.3.9 金属幕墙的防雷装置必须与主体结构的防雷装置可靠连接。检验方法：检查隐蔽工程验收记录。9.3.10 各种变形缝、墙角的连接节点应符合设计要求和技术标准的规定。检验方法：观察；检查隐蔽工

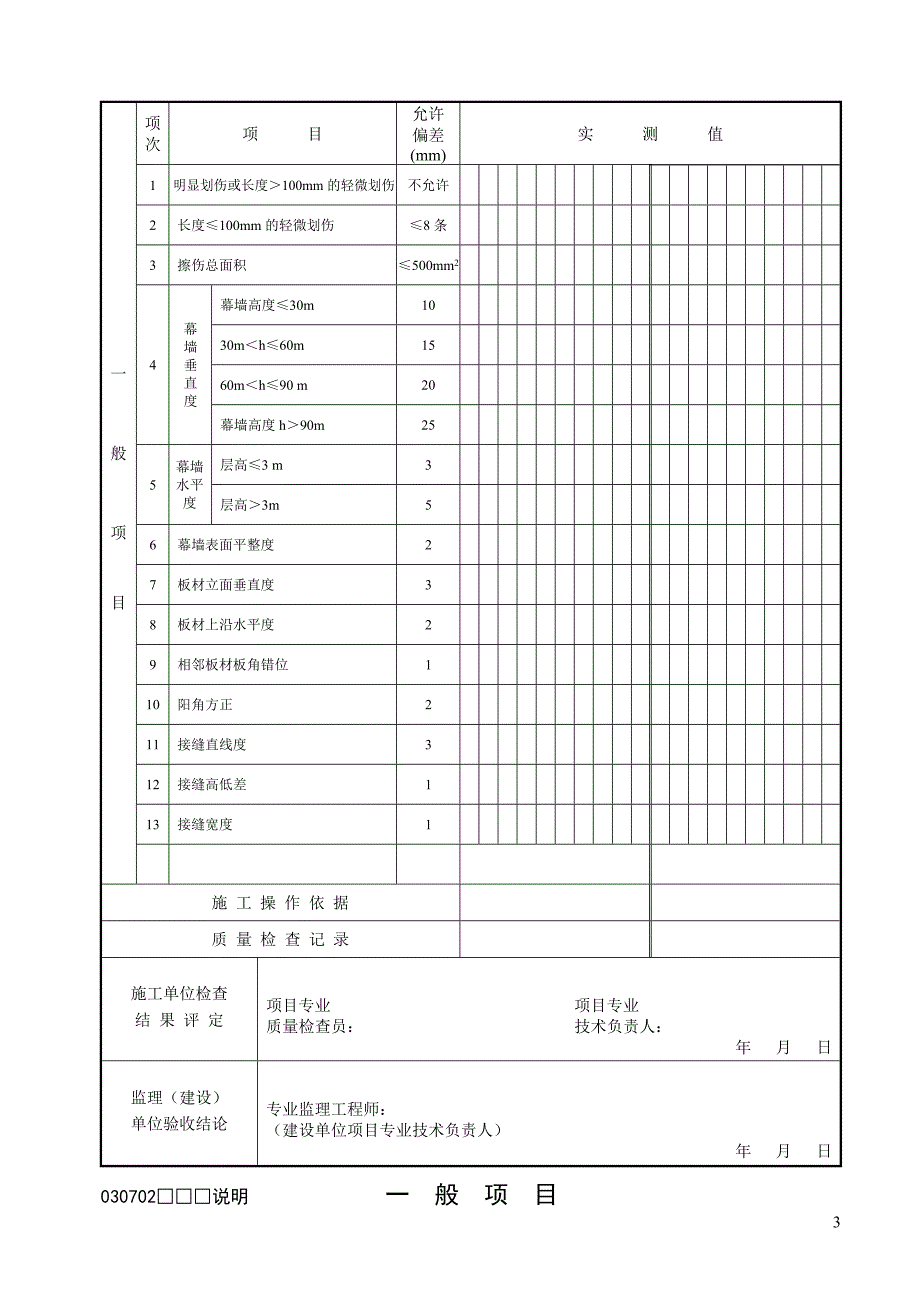

3、程验收记录。9.3.11 金属幕墙的板缝注胶应饱满、密实、连接、均匀、无气泡，宽度和厚度应符合设计要求和技术标准的规定。检验方法：观察；尺量检查；检查施工记录。9.3.12 金属幕墙应无渗漏。检验方法：在易渗漏部位进行淋水检查。（GB50210-2001）表9.3 接上表一般项目项次项 目允许偏差(mm)实 测 值1明显划伤或长度100mm的轻微划伤不允许2长度100mm的轻微划伤8条3擦伤总面积500mm24幕墙垂直度幕墙高度30m1030mh60m1560mh90 m20幕墙高度h90m255幕墙水平度层高3 m3层高3m56幕墙表面平整度27板材立面垂直度38板材上沿水平度29相邻板材板
4、角错位110阳角方正211接缝直线度312接缝高低差113接缝宽度1施 工 操 作 依 据质 量 检 查 记 录施工单位检查结 果 评 定项目专业 项目专业质量检查员： 技术负责人：年 月 日监理（建设）单位验收结论专业监理工程师：（建设单位项目专业技术负责人）年 月 日 030702说明 一 般 项 目9.3.13 金属板表面应平整、洁净、色泽一致。检验方法：观察。9.3.14 金属幕墙的压条应平直、洁净、接口严密、安装牢固。检验方法：观察；手扳检查。9.3.15 金属幕墙的密封胶缝应横平竖直、深浅一致、宽窄均匀、光滑顺直。检验方法：观察。9.3.16 金属幕墙上的滴水线、流水坡向应正确、顺
5、直。检验方法：观察；用水平尺检查。9.3.17 每平方米金属板的表面质量和检验方法应符合表9.3.17的规定。 每平方米金属板的表面质量和检验方法 表9.3.17项次项 目质量要求检 验 方 法1明显划伤和长度100mm的轻微划伤不允许观 察2长度100mm的轻微划伤8条用钢尺检查3擦伤总面积500mm2用钢尺检查9.3.18 金属幕墙安装的允许偏差和检验方法应符合表9.3.18的规定。 金属幕墙安装的允许偏差和检验方法 表9.3.18项次项 目允许偏差(mm)检 验 方 法1幕墙垂直度幕墙高度30m10用经纬仪检查30m幕墙高度60m1560m幕墙高度90m20幕墙高度90m252幕墙水平度
6、层高3m3用水平仪检查层高3m53幕墙表面平整度2用2m靠尺和塞尺检查4板材立面垂直度3用垂直检测尺检查5板材上沿水平度2用1m水平尺和钢直尺检查6相邻板材角错位1用钢直尺检查7阳 角 方 正2用直角检测尺检查8接 缝 直 线 度3拉5m线，不足5m拉通线，用钢直尺检查9接 缝 高 低 差1用钢直尺和塞尺检查10接缝宽度1用钢直尺检查 注：本表由施工项目专业质量检查员填写，专业监理工程师（建设单位项目专业技术负责人）组织项目专业质量（技术）负责人等进行验收。石材幕墙工程检验批质量验收记录（GB50210-2001）表9.4 编号：030703工程名称分项工程名称项目经理施工单位验收部位施工执行
7、标准名称及编号专业工长(施工员)分包单位分包项目经理施工班组长质 量 验 收 规 范 的 规 定施工单位自检记录监理(建设)单位验收记录主控项目1所用材料品种、规格、性能和等级应符合要求。 （9.4.2条）2造型、立面分格、颜色、光泽、花纹和图案符合设计要求。 （9.4.3条）3石材孔、槽的数量、深度、位置、尺寸符合设计要求。 （9.4.4条）4主体结构上的预埋件和后置埋件符合设计要求。 （9.4.5条）5各种材料的连接必须符合设计要求，安装必须牢固。 （9.4.6条）6金属框架和连接件的防腐处理应符合设计要求。 （9.4.7条）7幕墙的防雷装置必须与主体结构面防雷装置应可靠连接。 （9.4.
8、8条）8防火、保温、防潮材料的设置应符合设计要求。 （9.4.9条）9各种结构变型缝、墙角的连接节点应符合要求。 （9.4.10条）10石材表面和板缝处理应符合设计要求。 （9.4.11条）11板缝注胶应饱满、密实、连续、无气泡，宽度和厚度符合要求。（9.4.12条）12幕墙应无渗漏。 （9.4.13条）续下表030703说明 强 制 性 条 文9.1.13 主体结构与幕墙连接的各种预埋件，其数量、规格、位置和防腐处理必须符合设计要求。9.1.14 幕墙的金属框架与主体结构预埋件的连接、立柱与横梁的连接及幕墙面板的安装必须符合设计要求，安装必须牢固。主 控 项 目9.4.2 石材幕墙工程所用材
9、料的品种、规格、性能和等级，应符合设计要求及国家现行产品标准和工程技术规范的规定。石材的弯曲强度不应小于8.0MPa；吸水率应小于0.8%。石材幕墙的铝合金挂件厚度不应小于4.0mm，不锈钢挂件厚度不应小于3.0mm。检验方法：观察；尺量检查；检查产品合格证书、性能检测报告、材料进场验收记录和复验报告。9.4.3 石材幕墙的造型、立面分格、颜色、光泽、花纹和图案应符合设计要求。检验方法：观察。9.4.4 石材孔、槽的数量、深度、位置、尺寸应符合设计要求。检验方法：检查进场验收记录或施工记录。 9.4.5 石材幕墙主体结构上的预埋件和后置埋件的位置、数量及后置埋件的拉拔力必须符合设计要求。检验方
10、法：检查拉拔力检测报告和隐蔽工程验收记录。9.4.6 石材幕墙的金属框架立柱与主体结构预埋件的连接、立柱与横梁的连接、连接件与金属框架的连接、连接件与石材面板的连接必须符合设计要求，安装必须牢固。 检验方法：手扳检查；检查隐蔽工程验收记录。9.4.7 金属框架和连接件的防腐处理应符合设计要求。 检验方法：检查隐蔽工程验收记录。9.4.8 石材幕墙的防雷装置必须与主体结构防雷装置可靠连接。 检验方法：观察；检查隐蔽工程验收记录和施工记录。9.4.9 石材幕墙的防火、保温、防潮材料的设置应符合设计要求，填充应密实、均匀、厚度一致。 检验方法：检查隐蔽工程验收记录。9.4.10 各种结构变形缝、墙角
11、的连接节点应符合设计要求和技术标准的规定。 检验方法：检查隐蔽工程验收记录和施工记录。9.4.11 石材表面和板缝的处理应符合设计要求。 检验方法：观察。9.4.12 石材幕墙的板缝注胶应饱满、密实、连续、均匀、无气泡，板缝宽度和厚度应符合设计要求和技术标准的规定。 检验方法：观察；尺量检查；检查施工记录。9.4.13 石材幕墙应无渗漏。 检验方法：在易渗漏部位进行淋水检查。（GB50210-2001）表9.4 接上表一般项目1表面应平整、洁净、无污染、缺损和裂痕，无明显色差。 （9.4.14条）2压条应平直、洁净、接口严密、安装牢固。 （9.4.15条）3接缝横平竖直、宽窄均匀，板上洞口、槽
12、边吻合，边缘整齐。 （9.4.16条）4密封胶缝应平直、深浅一致。宽窄均匀、光滑顺直。 （9.4.17条）5滴水线、流水坡向应正确、顺直。 （9.4.18条）6每平方米石材表面质量裂痕、划痕长度100mm划伤不允许长度100mm轻微划伤8条擦伤总面积500mm27允 偏 项 目允许偏差实 测 值光面麻面幕墙垂直度高度30m1030mh60m1560mh90m20高度90 m258幕墙水平度39板材立面垂直度310板材上沿水平度211相邻板材板角错位112幕墙表面平整度2313阳角方正2414接缝直线度3415接缝高低差116接缝宽度12施 工 操 作 依 据质 量 检 查 记 录施工单位检查结
13、 果 评 定项目专业 项目专业质量检查员： 技术负责人：年 月 日监理（建设）单位验收结论专业监理工程师：（建设单位项目专业技术负责人）年 月 日 030703说明 一 般 项 目9.4.14石材幕墙表面应平整、洁净、无污染、缺损和裂痕。颜色和花纹应协调一致，无明显色差，无明显修痕。 检验方法：观察。9.4.15 石材幕墙的压条应平直、洁净、接口严密、安装牢固。检验方法：观察；手扳检查。9.4.16 石材接缝应横平竖直、宽窄均匀；阴阳角石板压向应正确，板边合缝应顺直；凸凹线出墙厚度应一致，上下口应平直；石材面板上洞口、槽边应套割吻合，边缘应整齐。检验方法：观察；尺量检查。9.4.17 石材幕墙
14、的密封胶缝应横平竖直、深浅一致、宽窄均匀、光滑顺直。检验方法：观察。9.4.18 石材幕墙上的滴水线、流水坡向应正确、顺直。检验方法：观察；用水平尺检查。9.4.19 每平方米石材的表面质量和检验方法应符合表9.4.19的规定。 每平方米石材的表面质量和检验方法 表9.4.19项次项 目质量要求检验方法1裂痕、明显划伤和长度100mm的轻微划伤不允许观 察2长度100mm的轻微划伤8条用钢尺检查3擦伤总面积500mm2用钢尺检查9.4.20 石材幕墙安装的允许偏差和检验方法应符合表9.4.20的规定。 石材幕墙安装的允许偏差和检验方法 表9.4.20项次项 目允许偏差（mm）检验方法光面麻面1
15、幕墙垂直度幕墙高度30m10用经纬仪检查30m幕墙高度60m1560m幕墙高度90m20幕墙高度90m252幕墙水平度3用水平仪检查3板材立面垂直度3用水平仪检查4板材上沿水平度2用1m水平尺和钢直尺检查5相邻板材板角错位1用钢直尺检查6幕墙表面平整度23用垂直检测尺检查7阳角方正24用直角检测尺检查8接缝直线度34拉5m线，不足5m拉通线，用钢直尺检查9接缝高低差1用钢直尺和塞尺检查10接缝宽度12用钢直尺检查注：本表由施工项目专业质量检查员填写，专业监理工程师（建设单位项目专业技术负责人）组织项目专业质量（技术）负责人等进行验收。水性涂料涂饰工程（薄涂料）检验批质量验收记录（GB50210
16、2001）表10.2-A 编号：030801（1）工程名称分项工程名称项目经理施工单位验收部位施工执行标准名称及编号专业工长(施工员)分包单位分包项目经理施工班组长质 量 验 收 规 范 的 规 定施工单位自检记录监理(建设)单位验收记录主控项目1材料质量10.2.2条2涂饰的颜色、图案10.2.3条3涂饰的综合质量10.2.4条4基层处理10.2.5条一般项目1 薄涂料涂饰质量（第10.2.6条）颜 色普通均匀一致高级均匀一致泛 碱、咬 色普通允许少量轻 微高级不允许流 坠、疙 瘩普通允许少量轻 微高级不允许砂 眼、刷 纹普通允许少量轻微砂眼、刷纹通顺高级无砂眼、无刷纹装饰线分色线直线度普
17、通2mm高级1mm2衔接处、界 面衔接处吻合界面清晰施 工 操 作 依 据质 量 检 查 记 录施工单位检查结 果 评 定项目专业 项目专业质量检查员： 技术负责人：年 月 日监理（建设）单位验收结论专业监理工程师：（建设单位项目专业技术负责人）年 月 日030801（1）说明主 控 项 目10.2.2 水性涂料涂饰工程所用涂料的品种、型号和性能应符合设计要求。 检验方法：检查产品合格证书、性能检测报告和进场验收记录。10.2.3 水性涂料涂饰工程的颜色、图案应符合设计要求。 检验方法：观察。10.2.4 水性涂料涂饰工程应涂饰均匀、粘结牢固，不得漏涂、透底、起皮和掉粉。 检验方法：观察；手摸
18、检查。10.2.5 水性涂料涂饰工程的基层处理应符合本规范第10.1.5条的要求。 检验方法：观察；手摸检查；检查施工记录。一 般 项 目10.2.6 薄涂料的涂饰质量和检验方法应符合表10.2.6的规定。表10.2.6 薄涂料的涂饰质量和检验方法项次项 目普通涂饰高级涂饰检验方法1颜 色均匀一致均匀一致观 察2泛碱、咬色允许少量轻微不允许3流坠、疙瘩允许少量轻微不允许4砂眼、刷纹允许少量轻微砂眼，刷纹通顺无砂眼，无刷纹5装饰线、分色线直线度允许偏差（mm）21拉5m线，不足5m拉通线，用钢直尺检查10.2.9 涂层与其他装修材料和设备衔接处应吻合，界面应清晰。 检验方法：观察。注：本表由施工
19、项目专业质量检查员填写，专业监理工程师（建设单位项目专业技术负责人）组织项目专业质量（技术）负责人等进行验收。水性涂料涂饰工程（厚涂料）检验批质量验收记录（GB50210-2001）表10.2-B 编号：030801（2）工程名称分项工程名称项目经理施工单位验收部位施工执行标准名称及编号专业工长(施工员)分包单位分包项目经理施工班组长质 量 验 收 规 范 的 规 定施工单位自检记录监理(建设)单位验收记录主控项目1材料质量10.2.2条2涂饰的颜色、图案10.2.3条3涂饰的综合质量10.2.4条4基层处理10.2.5条 一般项目1厚涂料涂饰质量10.2.7颜色普通均匀一致高级均匀一致泛碱、
20、咬色普通允许少量轻微高级不允许点状分布普通-高级疏密均匀2衔接处、界面 (10.2.9 )衔接处吻合界面清晰施 工 操 作 依 据质 量 检 查 记 录施工单位检查结 果 评 定项目专业 项目专业质量检查员： 技术负责人：年 月 日监理（建设）单位验收结论专业监理工程师：（建设单位项目专业技术负责人）年 月 日030801（2）说明主 控 项 目10.2.2 水性涂料涂饰工程所用涂料的品种、型号和性能应符合设计要求。检验方法：检查产品合格证书、性能检测报告和进场验收记录。10.2.3 水性涂料涂饰工程的颜色、图案应符合设计要求。检验方法：观察。10.2.4 水性涂料涂饰工程应涂饰均匀、粘结牢固
21、不得漏涂、透底、起皮和掉粉。检验方法：观察；手摸检查。10.2.5 水性涂料涂饰工程的基层处理应符合本规范第10.1.5条的要求。检验方法：观察；手摸检查；检查施工记录。一 般 项 目10.2.7 厚涂料的涂饰质量和检验方法应符合表10.2.7的规定。表10.2.7 厚涂料的涂饰质量和检验方法项次项 目普通涂饰高级涂饰检验方法1颜色均匀一致均匀一致观 察2泛碱、咬色允许少量轻微不允许3点状分布-疏密均匀10.2.9 涂层与其他装修材料和设备衔接处应吻合，界面应清晰。 检验方法：观察。注：本表由施工项目专业质量检查员填写，专业监理工程师（建设单位项目专业技术负责人）组织项目专业质量（技术）负责
22、人等进行验收。水性涂料涂饰工程（复层涂料）检验批质量验收记录（GB50210-2001）表10.2-C 编号：030801（3）工程名称分项工程名称项目经理施工单位验收部位施工执行标准名称及编号专业工长(施工员)分包单位分包项目经理施工班组长质 量 验 收 规 范 的 规 定施工单位自检记录监理(建设)单位验收记录主控项目1材料质量10.2.2条2涂饰的颜色、图案10.2.3条3涂饰的综合质量10.2.4条4基层处理10.2.5条一般项目1复层涂料涂饰质量10.2.8颜色均匀一致 泛碱、咬色不允许喷点疏密程度均匀，不允许连片22、衔接处、界面(第10.2.9条)衔接处吻合界面清晰施 工 操 作
23、 依 据质 量 检 查 记 录施工单位检查结 果 评 定项目专业 项目专业质量检查员： 技术负责人：年 月 日监理（建设）单位验收结论专业监理工程师：（建设单位项目专业技术负责人）年 月 日030801（3）说明主 控 项 目10.2.2 水性涂料涂饰工程所用涂料的品种、型号和性能应符合设计要求。 检验方法：检查产品合格证书、性能检测报告和进场验收记录。10.2.3 水性涂料涂饰工程的颜色、图案应符合设计要求。 检验方法：观察。10.2.4 水性涂料涂饰工程应涂饰均匀、粘结牢固，不得漏涂、透底、起皮和掉粉。 检验方法：观察；手摸检查。10.2.5 水性涂料涂饰工程的基层处理应符合本规范第10.
24、1.5条的要求。 检验方法：观察；手摸检查；检查施工记录。一 般 项 目10.2.8 复层涂料的涂饰质量和检验方法应符合表10.2.8的规定。表10.2.8 复层涂料的涂饰质量和检验方法项次项 目质量要求检验方法1颜色均匀一致观 察2泛碱、咬色不允许3喷点疏密程度均匀，不允许连片10.2.9 涂层与其他装修材料和设备衔接处应吻合，界面应清晰。 检验方法：观察。注：本表由施工项目专业质量检查员填写，专业监理工程师（建设单位项目专业技术负责人）组织项目质量（技术）负责人等进行验收。溶剂型涂料涂饰工程（色漆）检验批质量验收记录（GB50210-2001）表10.3-A 编号：030802（1）工程名
25、称分项工程名称项目经理施工单位验收部位施工执行标准名称及编号专业工长(施工员)分包单位分包项目经理施工班组长质 量 验 收 规 范 的 规 定施工单位自检记录监理(建设)单位验收记录主控项目1材料质量10.3.22颜色、光泽、图案10.3.33涂饰的综合质量10.3.44基层处理10.3.5一般项目1颜色普通均匀一致高级均匀一致2光泽、光滑普通光泽基本均匀光滑无挡手感高级光泽均匀一致、光滑3刷纹普通刷纹通顺高级无刷纹4裹棱、流坠、皱皮普通明显处不允许高级不允许5装饰线、分色线直线度普通2mm高级1mm6涂层衔接、界面(第10.3.8条)吻合、界面清晰施 工 操 作 依 据质 量 检 查 记 录
26、施工单位检查结 果 评 定项目专业 项目专业质量检查员： 技术负责人：年 月 日监理（建设）单位验收结论专业监理工程师：（建设单位项目专业技术负责人）年 月 日030802（1）说明主 控 项 目10.3.2 溶剂型涂料涂饰工程所选用涂料的品种、型号和性能应符合设计要求。检验方法：检查产品合格证书、性能检测报告和进场验收记录。10.3.3 溶剂型涂料涂饰工程的颜色、光泽 、图案应符合设计要求。检验方法：观察。10.3.4 溶剂型涂料涂饰工程应涂饰均匀、粘结牢固，不得漏涂、透底、起皮和反锈。检验方法：观察；手摸检查。10.3.5 溶剂型涂料涂饰工程的基层处理应符合本规范第10.1.5条的要求。检
27、验方法：观察；手摸检查；检查施工记录。一 般 项 目10.3.6 色漆的涂饰质量和检验方法应符合表10.3.6的规定。色漆的涂饰质量和检验方法表10.3.6项次项 目普通涂饰高级涂饰检验方法1颜 色均匀一致均匀一致观 察2光泽、光滑光泽基本均匀光滑无挡手感光泽均匀一致光滑观察、手摸检查3刷 纹刷纹通顺无刷纹观 察4裹棱、流坠、皱皮明显处不允许不允许观 察5装饰线、分色线直线度允许偏差（mm）21拉5m线不足5m拉通线，用钢直尺检查注：无光色漆不检查光泽。10.3.8 涂层与其他装修材料和设备衔接处应吻合，界面应清晰。 检验方法：观察注：本表由施工项目专业质量检查员填写，专业监理工程师（建设单位
28、项目专业技术负责人）组织项目专业质量（技术）负责人等进行验收。溶剂型涂料涂饰工程（清漆）检验批质量验收记录（GB50210-2001）表10.3- B 编号：030802（2）工程名称分项工程名称项目经理施工单位验收部位施工执行标准名称及编号专业工长(施工员)分包单位分包项目经理施工班组长质 量 验 收 规 范 的 规 定施工单位自检记录监理(建设)单位验收记录主控项目1材料质量10.3.22颜色、光泽、图案10.3.33涂饰的综合质量10.3.44基层处理10.1.5一般项目1颜色普通基本一致高级均匀一致2木纹普通 棕眼刮平、木纹清楚高级 棕眼刮平、木纹清楚3光泽、光滑普通光泽基本均匀光滑无
29、挡手感高级光泽均匀一致光滑4刷纹普通无刷纹 高级无刷纹5裹棱、流坠、皱皮普通明显处不允许高级不允许6涂层衔接及界面处(第10.3.8条)吻合、界面清晰施 工 操 作 依 据质 量 检 查 记 录施工单位检查结 果 评 定项目专业 项目专业质量检查员： 技术负责人：年 月 日监理（建设）单位验收结论专业监理工程师：（建设单位项目专业技术负责人）年 月 日030802（2）说明主 控 项 目10.3.2 溶剂型涂料涂饰工程所选用的品种、型号和性能应符合设计要求。检验方法：检查产品合格证性能检测报告和进场验收记录。10.3.3 溶剂型涂料涂饰工程的的颜色、光泽、图案应符合设计要求。检验方法：观察。1
30、0.3.4 溶剂型涂料涂饰工程应涂饰均匀、沾结牢固，不得漏涂、透底、起皮和反锈。检验方法：观察；手摸检查。10.3.5 溶剂型涂料涂饰工程的基层处理应符合本规范第10.1.5条的要求。检验方法：观察；手摸检查；检查施工记录。一 般 项 目10.3.7 清漆的涂饰质量和检验方法应符合表10.3.7的规定。清漆的涂饰质量和检验方法 表10.3.7项次项 目普通涂饰高级涂饰检验方法1颜 色基本一致均匀一一致观 察2木 纹棕眼刮平、木纹清楚棕眼刮平、木纹清楚观 察3光泽、光滑光泽基本均匀光滑无挡手感光泽均匀一致光滑观察、手摸检查4刷 纹无刷纹无刷纹观 察5裹棱、流坠、皱皮明显处不允许不允许观 察10.3.8 涂层与其他装修材料和设备衔接处
