海康威视银行金库监控解决方案.doc

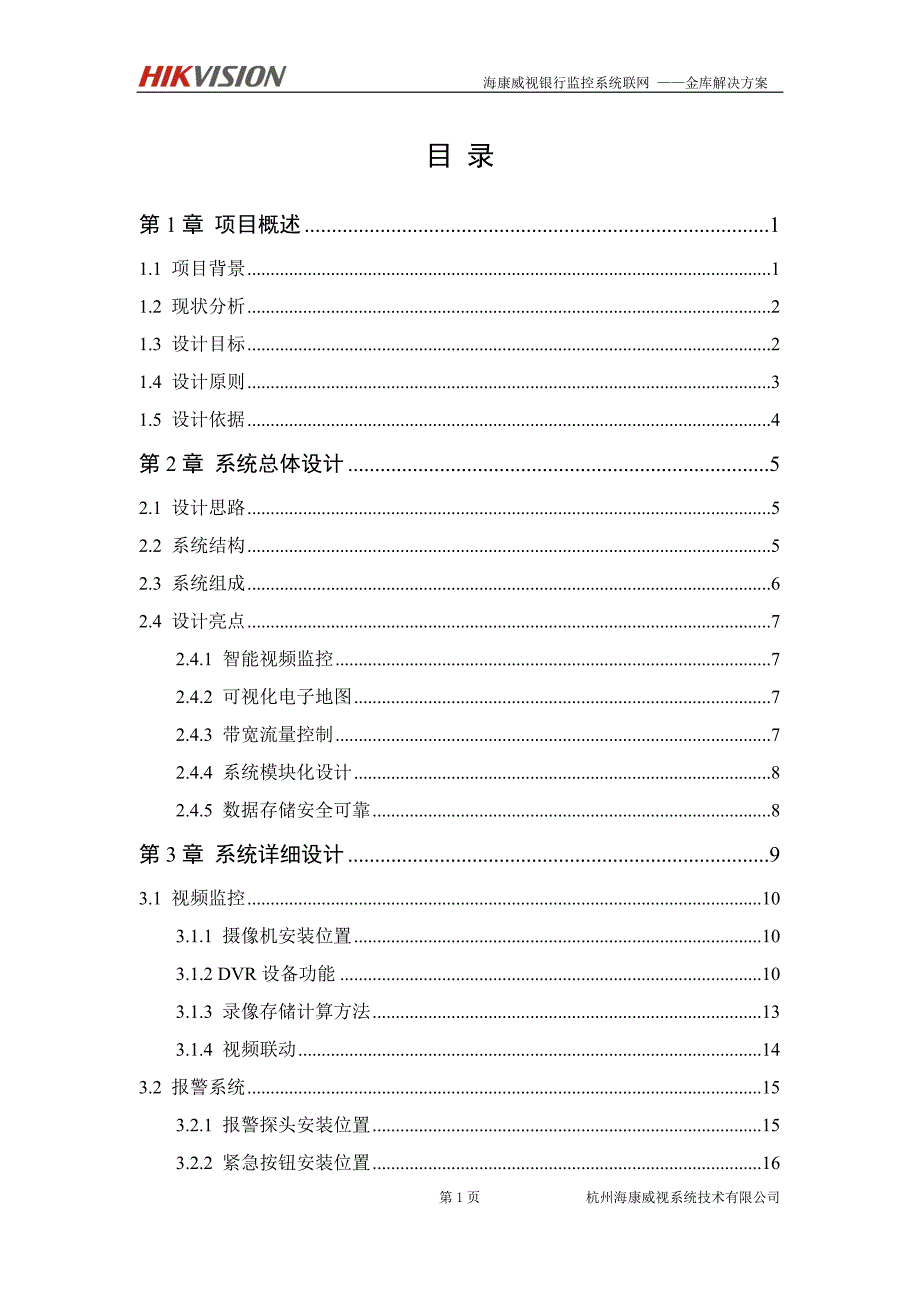

1、杭州海康威视系统技术有限公司海康威视银行金库监控解决方案 海康威视银行监控系统联网 金库解决方案目 录第1章 项目概述11.1 项目背景11.2 现状分析21.3 设计目标21.4 设计原则31.5 设计依据4第2章 系统总体设计52.1 设计思路52.2 系统结构52.3 系统组成62.4 设计亮点72.4.1 智能视频监控72.4.2 可视化电子地图72.4.3 带宽流量控制72.4.4 系统模块化设计82.4.5 数据存储安全可靠8第3章 系统详细设计93.1 视频监控103.1.1 摄像机安装位置103.1.2 DVR设备功能103.1.3 录像存储计算方法133.1.4 视频联动14

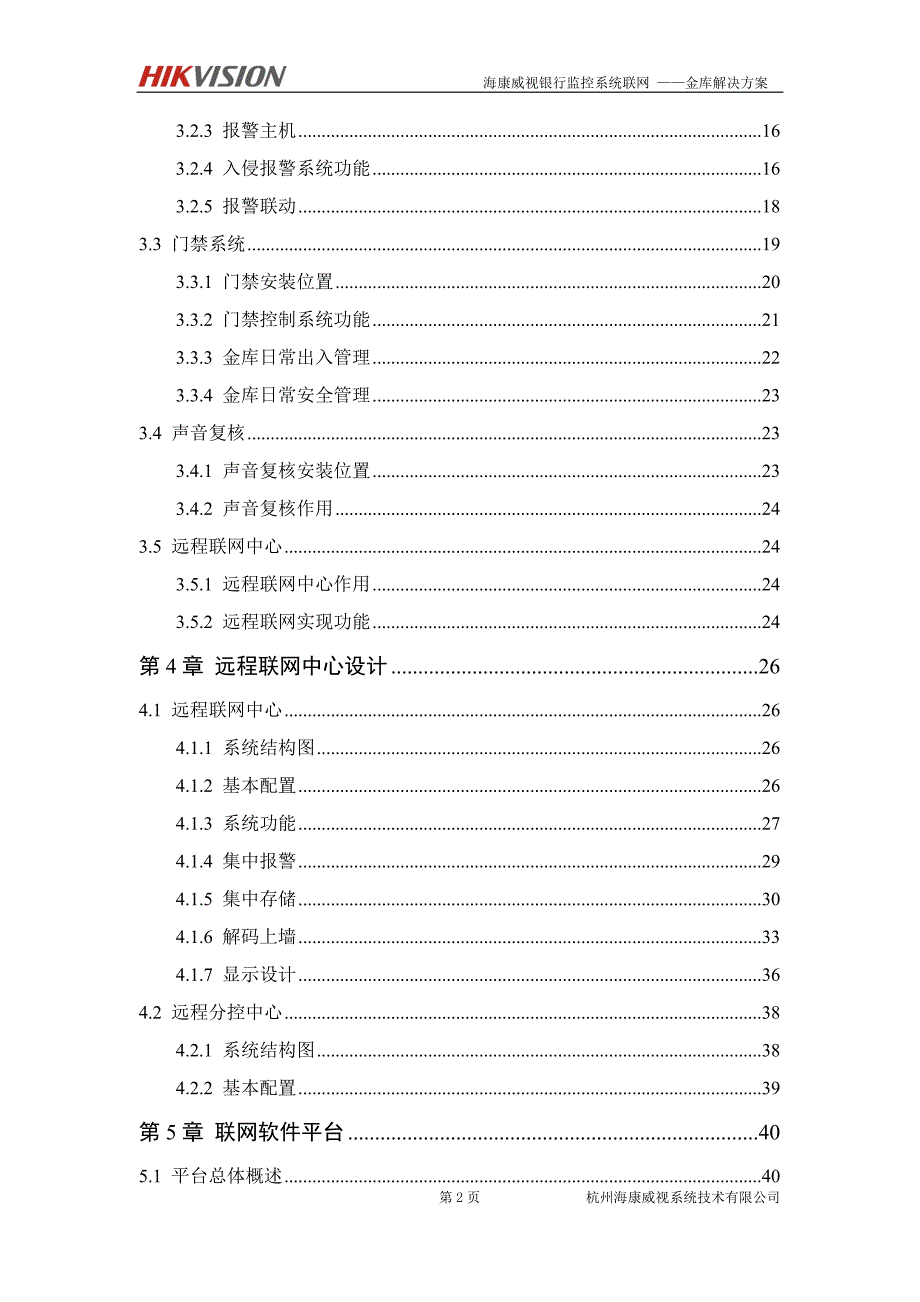

2、3.2 报警系统153.2.1 报警探头安装位置153.2.2 紧急按钮安装位置163.2.3 报警主机163.2.4 入侵报警系统功能163.2.5 报警联动183.3 门禁系统193.3.1 门禁安装位置203.3.2 门禁控制系统功能213.3.3 金库日常出入管理223.3.4 金库日常安全管理233.4 声音复核233.4.1 声音复核安装位置233.4.2 声音复核作用243.5 远程联网中心243.5.1 远程联网中心作用243.5.2 远程联网实现功能24第4章 远程联网中心设计264.1 远程联网中心264.1.1 系统结构图264.1.2 基本配置264.1.3 系统功能2

3、74.1.4 集中报警294.1.5 集中存储304.1.6 解码上墙334.1.7 显示设计364.2 远程分控中心384.2.1 系统结构图384.2.2 基本配置39第5章 联网软件平台405.1 平台总体概述405.2 平台设计架构405.3 平台系统流程415.4 平台特色功能435.4.1 高清视频监控技术435.4.2 智能视频监控技术435.4.3 监控设备兼容性445.4.4 强大报警管理功能455.4.5 丰富的电视墙解决方案455.4.6 系统状态巡检功能455.4.7 网络带宽控制技术455.5 平台基本功能465.5.1 实时预览465.5.2 图像上墙465.5.3

4、 录像回放/下载475.5.4 Web浏览475.5.5 电子地图475.5.6 录像存储475.5.7 报警接收/处理485.5.8 双向语音对讲485.5.9 门禁系统控制485.5.10 用户权限管理485.5.11 日志管理495.5.12 设备校时495.5.13 级联功能495.6 平台基本模块505.6.1 中心服务模块505.6.2 存储服务模块525.6.3 流媒体服务模块535.6.4 电视墙服务模块555.6.5 报警服务模块565.6.6 报警主机管理模块575.6.7 报警联动容器595.6.8 门禁管理服务模块605.6.9 代理服务模块615.6.10 级联服务模

5、块625.6.11 设备巡检模块635.6.12 配置客户端模块645.6.13 C/S客户端模块655.6.14 B/S客户端模块675.6.15 回放客户端模块68第6章 系统整合改造696.1 前端海康设备696.2 前端非海康设备696.2.1 主流品牌设备接入696.2.2 非主流品牌设备接入69第71页杭州海康威视系统技术有限公司图表目录图表 1 系统结构图6图表 2银行金库示意图9图表 3监控中心拓扑图26图表 4 IPSAN存储架构31图表 5解码数据流向示意图34图表 6 电视墙显示效果图37图表 7分控拓扑图39图表 8平台架构图41图表 9系统流程图43第1章 项目概述1

6、1 项目背景最近几年全国各地连续发生盗抢银行金库案件，社会危害性极大,对金融市场的声誉影响极为不好。例如2007年4月发生在中国农业银行河北省邯郸市分行的金库案件，库管员任晓峰、马向景盗取5100万元库款；另据报道，湖北省银行金库1年多来发生6起监守自盗案。屡屡发生的金库案件引起了公安部、银监会和各商业银行对金库安全的高度重视，也提出了相应的强制性要求。金库是银行防范的重中之重，是人防、物防和技防力量最为集中的要害部位，近几年来银行金库外盗、外抢案件已很少出现，而监守自盗、内外勾结的内盗案件却时有发生，金库安防重点已由防外进而转为防内。“千里之堤，溃于蚁穴”，安防系统不同于其他系统，特别对金

7、库安防而言，哪怕只是一个很小的漏洞，如果被犯罪分子利用，这个系统就没有安全性了。对于金库安防不同于运钞车和营业场所的防范，应重在防内，在加强人防、物防的同时更要重视技防，用技术手段不但让犯罪分子跑不掉、拿不走，更要让犯罪分子进不去，打消犯罪念头，对坚如铜墙铁壁的金库而言能够守住金库大门就是防患未然的关键。银行金库是指市局、县局按照规定标准建造的固定现金库房；银行现金保管点是指需要存放过夜现金的营业网点，一般配置移动金库或保险柜。金库采取两种值守方式：一是具备视频联网条件的金库，采取远程集中守护方式；二是不具备视频联网条件的金库采取本局异地值守方式。现金保管点采取无人值守方式。这两种值守方式必须

8、以全方位技防、物防措施为基础。利用视频系统代替人工对现场环境进行实时监控；利用入侵探测装置代替人工对入侵行为及时发现报警；利用报警控制系统代替人工将报警信息向110或接警中心发送；利用识读装置（指纹采集器、读卡器等）代替人工对进库人员身份进行识别；利用门禁系统代替人工对进库人员信息、进库时间等进行登记；利用库体、库门等实体防护设施代替人工对入侵行为阻止延迟。经论证，以到位的技防、物防措施代替人工对金库、现金保管点的现场值守是完全可行的。现在依据金库的功能需求杭州海康威视系统技术有限公司做了一个技术方案，可以满足于根据金库、现金保管点值守方式的需要，实现金库技防系统的功能需求。1.2 现状分析

9、目前大部分的银行金库以及现金保管点的管理绝大部分还处于人工现场值班的方式来进行，这种方式本身就是对于人力资源的极大浪费，同时大大限制了银行员工幸福指数的提高。对于出入口的控制还保留在钥匙控制的状态，对于门的开关情况无法形成一个有效开门记录，事发后对于责任的鉴定很难落实到人。监控报警系统主要还局限在本地网点监控来完成。对于系统的告警不能及时的报告给相关领导，同时不利于监控中心的集中管理和控制。同时现在对于现场现金保管点技防系统大部分还是处于各子系统各自独立的状态，管理起来比较烦琐。同时系统的建设成本和维护成本相对比较高，不符合企业降低管理成本的要求。由于缺乏技术手段解决安全问题，目前大部分现金保

10、管点还是依靠原始方式，安排值班人员在保险箱所在的房间里值班。现金保管点现金不多，如果被盗也只是普通的盗窃案，但因为有值班人员在现场值班，发生被盗案件往往同时造成值班人员伤亡，使盗窃案件升级为刑事案件。1.3 设计目标为有效解决银行金库及现金保管点监控系统存在的问题，切实提高金库的监控管理水平；加强对金库及现金保管点的内部管理，建设一套满足银行安防工作需求的综合安防监控系统，保障银行安全。系统实现以下目标：1) 以分行为中心，前端网点集中联网将所有前端金库及现金保管点的监控信息，包括视频图像信号、报警信号、对讲信息、报警控制信号进行联网，统一上传至分行监控中心进行集中处理调度，加强对金库及现金保

11、管点的有效管理。2) 以软件平台为载体，各子系统统一接入软件平台将视频监控、入侵报警、声音复核对讲、门禁控制等子系统进行统一接入。可实现报警联动开启视频、声音复核对讲联动开启视频、库区布防报警联动关闭门禁等多种联动机制。使各个独立子系统集成到一个平台上，相互协作，共同为银行安防监控系统服务。3) 以联网系统为核心，远程守库、远程管理 通过对现有的联网监控平台来实现对银行金库及现金保管点的远程控制及远程管理，尤其是对银行的远程守库起到远程授权、远程管理、远程控制、远程身份核对，提高了银行员工的幸福生活指数及安保工作效率，加强了金库人员的内部集中控制管理及远程身份核对信息。1.4 设计原则银行安防

12、监控系统的设计和实施应严格遵循“先进性、可靠性、方便性、实用性、经济性、扩展性”等原则。先进性：本监控系统采用国际上技术先进、性能优良、工作稳定的监控设备和软件，使整个系统的应用在相当长的一段时间内保持领先水平。可靠性：在系统设计、设备选型、软硬件配置到系统施工的全过程中，严格遵循可靠性原则，选用品质优良、性能稳定可靠的软硬件设备。方便性：软件系统的操作应具有灵活简便、人机界面友好、易于掌握的特点，操作人员能够方便物进行使用及维护，使整个系统的功能得以最大实现。实用性：系统从客户的实际需求出发，采用人性化的操作界面，高度集成、功能强大、界面直观，操作简便、使用方便，让客户得到先进实用的系统。经

13、济性：充分的利用原有的设备和人力资源，进行合理的调整和整合，尽可能的减少新增资源的投入，使系统建设更加经济实用，以体现我公司所提出的“客户价值最大化”的目标。扩展性：系统设计留有充分的扩展空间，以便日后比较方便地进行系统扩充。为此，设备采用模块式结构，在需要时可随时补充。增加视频及其它控制模块，使系统具备灵活的扩展性。1.5 设计依据l 银行营业场所安全防范工程设计依据 GB/T16676-1997l 银行营业场所风险等级和防护级别的规定 GA38-2004l 银行自助设备、自助银行安全防范的规定 GA7452008l 中华人民共和国金融行业标准银行金库 JR/T0003-2000l 智能建筑

14、设计标准 GB/T50314-2007l 防盗报警控制器通用技术条件GB12663-1990l 安全防范系统通用图形符号GA/T74-2000l 民用建筑电气设计规范JGJ/T16-1992l 电子巡更控制系统通用技术条件GB12633-1990l 电气装置安装工程工程电气设备交接试验标准GB50150-1990l 电气装置安装工程电缆线路施工验收规范GB50168-1992l 安全防范工程程序与要求GA/T75-1994l 民用闭路监视电视系统工程技术规范GB02198-1994l 安全防范工程程序与要求GA/T75-1994l 安全防范工程行业标准GA/T70-1994l 建筑电气安装工程

15、施工质量验收规范GB50303-2002l 安全防范工程费用概预算编制办法GA/T70-1994l 安全防范工程枝术规范 GB503482004第2章 系统总体设计2.1 设计思路联网监控系统主要运用网络技术、数字图像处理技术、图像传输技术、图像编解码技术、数据库技术、信息管理技术、智能分析技术等，实现全市各支行、柜台、ATM自助银行等各营业网点的内控管理与外部安保防范的统一监控与综合管理应用。本系统构建于现有网络平台，把网络连接看作一个整体，网点通过网络硬盘录像机接入了多路视频图像，通过网络传输及控制，所有这些信息可以实时地传输到信息管理中心或监控中心，通过一系列管理设备实施对全网的信息处理

16、和远程管理，从而真正实现了一个典型的银行网络监控应用。银行的金库视频监控系统由监控专网、前端监控设备和后端软件平台组成。建成以后是一套功能强大的综合性网络视频监控系统。按照“抓应用、求先进、上台阶”的思路，在可靠运行的前提下借助先进的视频监控技术提升系统的先进性，满足未来5-10年的发展要求；完善监控系统的管理和运用，使监控系统对安保、业务的作用最大化；完善系统之间的集成和应用软件的功能，使用户在运用本套系统时能充分感受到稳定、实用和便利。为银行金库的视频图像提供基础和接口，并能满足上级和其他部门对图像的共享要求，充分利用监控资源，发挥整体效益，做到系统具有可持续发展特性。2.2 系统结构图表

17、 1 系统结构图2.3 系统组成银行金库联网及现金保管点控制系统主要有以下四点组成： 视频监控：银行金库的视频主要是针对金库的库房及库区全景的视频，前端的视频图像采集有普通的模拟摄像机以及IP网络摄像机、高清摄像机等，用于存储录像的混合DVR支持模拟视频信号及网络视频信号。 入侵报警：在银行的金库区域部署报警设备，支持紧急按钮、玻璃破碎、探测报警、震动报警、门磁报警、烟感报警、红外报警等报警方式，前端的报警信号统一上传至监控中心的报警服务器，并自动产生报警联动，另外，报警服务器接受到报警信号后还可根据报警信号自动执行部分报警预案，如灯光、警笛、云台位置预设、自动录像等，从而能够迅速协助银行安全

18、保卫人员指挥现场，及时排除险情。 声音复核对讲：当收到银行金库前端的进入库区人员的请求对话时，监控中心可以启用视频联动声音对讲请求，做现场的人物身份核对和通话请求核对，加强了对库区的安全管理。 门禁控制：对银行金库的远程门禁控制，在工作人员进入库区的远程开关控制及进入库区的人员信息记录查询。2.4 设计亮点2.4.1 智能视频监控系统加入了最先进的智能分析功能，可以在后端的软件平台中加入智能分析模块，及时的区分前端金库的视频图像对其行为做及时分析。智能分析还能够做到智能预警，将报警时间前移，减少银行损失。2.4.2 可视化电子地图系统支持电子地图可视化监控管理。在电子地图上标有各网点摄像机的部

19、署位置，通过点击这些摄像机图标便能直接调用这个摄像机的图像进行浏览。支持双屏显示的电子地图与图像信息，可通过电子地图实时显示报警点的布防图、查看报警点的报警信息、调阅现场实时视频信息。报警后自动展开电子地图，从而实现可视化的管理调度。2.4.3 带宽流量控制海康威视联网软件可以实现对网络流量的控制，节约带宽，可以对控制权限进行区分，高级别的用户可以浏览全部画面而低级别的用户不能浏览，区域和权限受控，实现对其监控路数的控制来控制带宽流量。使银行业务带宽和监控带宽分开，不会给正常的业务带来困扰。2.4.4 系统模块化设计系统平台包含多个子系统，各个子系统之间相互独立存在，用户可根据实际应用需要选择

20、其中的某几个子系统，各个子系统的添加和删除方便易用，跟普通的软件安装卸载操作相同。其中某一模块的使用不会影响其他模块的使用，大大降低了系统的故障率。2.4.5 数据存储安全可靠视音频等数据在前端网点的DVR主机做本地录像存储，重要数据在分行监控中心进行备份存储，前端、中心两地分别进行数据存储，杜绝数据丢失现象的出现，保证数据的安全性和可靠性。第3章 系统详细设计银行的金库是银行的重点保护区域，涉及到了大量现金和有价物品，在防范风险上是一级重点防范单位，为防止无关人员随意进入到金库，对金库的门禁控制是重点防范。报警和门禁的控制加强对银行金库的重点防范。实现联网以后，可以实现远程的控制门禁的开关，

21、以及异地守库的管理。金库图如下所示：图表 2银行金库示意图3.1 视频监控3.1.1 摄像机安装位置1. 库房内、金库门、回廊、防控隔离门外、出入口控制识读装置处、守库室、枪柜存放处、提款箱交接场地、点钞室、库区内部主要通道、库区与外界相通的出入口、库区周界、运钞车装卸区、以及联网监控中心应安装彩色摄像机。2.提款操作室、外隔离室、内隔离室、金库中心分别配置一套日夜转型的全景摄像机，用于监控金库的提款、存款的操作流程的监控。3金库室内部安装红外摄像头，能够在夜晚也能监视其金库内部情况。4点钞室内每个清分台都应有摄像机进行独立监控。5运钞车装卸区及提款箱交接场地的摄像机应能清晰显示运钞车停放、护

22、卫、装卸及提款箱交接、进出库区等的全过程。3.1.2 DVR设备功能一、压缩处理功能1) 支持多达16路PAL/NTSC制式视频信号，每路皆可实时每秒25帧的独立硬件压缩，海康威视硬盘录像机采用H.264视频压缩技术。2) 支持多达16路音频信号，每路音频信号独立实时压缩，海康威视硬盘录像机采用Oggvorbis音频压缩标准，压缩码率为16Kbps；3) 视频信号和音频信号压缩后生成复合的H.264码流，码流回放时视频和音频保持同步。也可设置单一视频流；4) 不仅支持变码率，而且支持变帧率。可设定视频图像质量，也可设定视频图像的压缩码流，支持4CIF、DCIF、2CIF、CIF和QCIF分辨率

23、5) 支持水印技术二、设备配置及管理1) 设备配置：视频通道的添加、音频通道的添加、摄像机通道名称编辑、网络协议的选择、PTZ的设定、设备分组、报警联动关系配置等。2) 设备管理：设备管理操作主要包括录像计划配置、视频归档备份、图像参数（如录像帧率、分辨率设置）的调整等。三、录像管理1) 手动启动录像：可以在客户端的设备资源目录树上直接选择相应的通道，然后手动启动或停止录像功能。2) 动态触发录像：可以设置图像的动态阀值，当图像的某些设定区域如果动态程度超过该设定阀值则自动开始录像，否则不启动录像，最常用的动态触发方式是视频移动探测。3) 报警事件录像：摄像机前端对应的干接点探测器如烟感、温

24、感、红外等探测器的探测信号，或DVR通过网络接收的报警触发信号（如消防、楼控），一旦报警触发，可根据预先的编程，系统自动开始录像，一旦事件结束，则录像停止。4) 时间表录像：可以根据自身行业特点与要求，预设每天的各个时间段应该执行的录像动作，使系统自动按照预先设定的计划进行录像操作。四、存储与备份各个视频通道通过DVR实现本地视频存储，可对重要视频进行备份存储（如报警事件触发的录像等）。五、浏览与回放支持多种视频显示窗口布局选择，支持多种浏览与调用模式。支持4/6/8/9/16多画面预览，预览通道顺序可调，支持预览分组切换、手动切换或自动轮巡预览，自动轮巡周期可设置。具有多种模式进行录像回放操

25、作，例如：以通道编号及索引时间为输入条件进行回放，以报警时间为索引进行回放等。六、设备网管包括摄像机视频丢失、断线、断电等检查，DVR电源故障、网络故障检测、DVR的存储设备工作状态及空间使用状态等。七、用户管理主要包括建立用户、编辑用户权限或删除用户（或权限管理）。八、日志管理系统所有用户的操作记录，包括登录到系统、PTZ控制、添加设备、删除设备、退出系统等事件均为记录在系统操作日志中，以保证系统安全性及方便管理。九、网络功能1) 支持10M/100M/1000M自适应网络接口；2) 支持单播和组播，单播时支持TCP、UDP、RTP协议。3) 支持远程获取和配置参数，支持远程导出和导入设备参

26、数。4) 支持远程获取设备运行状态、系统日志及报警状态。5) 支持RS-232、RS-485透明通道传输。6) 支持远程JPEG抓图。十、PTZ控制数字硬盘录像机具有控制与其连接的摄像机的PTZ及辅助设备的功能，DVR采用RS485通讯方式，仅需两根线连接到球机解码器即能实现。海康威视模拟快球云台控制协议HIKVISION、PELCO-P和PELCO-D(可添加)，协议自适应，配置好PTZ的ID，即可实现对PTZ及辅助设备的控制。十一、双码流技术 双码流技术将使每个通道支持同时生成两个视频码流，以满足不同的应用需求，可选择4CIF或CIF格式图像进行远程视频浏览。十二、移动侦测功能可以自动探测

27、画面预设区域的运动变化情况(如有人奔跑，镜头被移动等)，当画面变化程度超过预设的阀值上线时将会触发报警。可以设置布防撤防时间、侦测的灵敏度、探测区域等，当告警触发时，可联动录像、联动报警输出、联动摄像机转到相应的预置位，实现告警抓拍、电视墙切换等联动功能。十三、报警管理功能外部干接点报警方式：通过DVR的辅助IO模块，可连接探测器如烟感、温感、红外等探测信号，DVR经过预先编程设定逻辑，触发相应输出信号，如调用预置位或触发报警等。外部API报警方式：通过API接口，可以接受网络上其他系统如门禁、防盗、楼控等系统发送过来的报警信息，然后利用内部编程设定关系，触发DVR执行相关动作，如启动录像、调

28、用PTZ的预置位等。移动侦测报警方式：系统自动探测画面预设区域的运动变化情况，当画面变化程度超过预设的阀值上线时将会触发报警。支持报警输入/输出的布防时间设置，支持视频丢失报警、视频移动侦测报警、视频遮挡报警、视频信号异常报警、输入/输出视频制式不匹配报警、非法访问报警、网络断开报警、IP冲突报警、硬盘错误报警及硬盘满报警等，各种报警可触发弹出报警画面、声音警告、上传中心和触发报警输出，另外视频移动侦测、开关量报警可触发任意通道录像，各种异常可触发声音警告、上传中心，并触发报警输出。十四、语音通信功能硬盘录像机DVR带有语音对讲输入接口及音频输入接口，支持语音对讲或语音广播功能，支持监控中心之

29、间或监控中心与监控前端间的语音通讯功能，支持语音广播功能，便于执法部门实现“空中出警”。3.1.3 录像存储计算方法海康威视每台DVR数字硬盘录像机带有1/2/4/8个SATA接口，可根据用户实际存储及性能需求，选择不同型号的DVR。在视频监控系统中，磁盘存储空间需求的计算公式为：存储空间=通道数码流保存日期如16个通道，每个通道码流按1.5Mbps，计划保存录像时间为30天。则空间需求（T）=16个通道1.5Mbps3600s(小时换算成秒)24（小时）30天/8（bit）/1024(M换算成G)/1024（G换算成T）=7.4T节省硬盘空间的方法有：n 时间表录像：每天按照时间表自动启动或

30、停止录像。n 移动侦测触发录像：系统按照移动侦测情况自动启动或停止录像。n 报警触发录像：系统按照报警自动启动或停止录像。3.1.4 视频联动金库安防是一套完整的安防系统，除视频监控系统外，还包含入侵报警系统、门禁系统和访客对讲系统。要求入侵报警系统、门禁系统、对讲系统与视频监控系统之间能实现联动。一、与报警系统联动因为报警系统的报警控制器和视频监控系统的报警服务器都具备联网功能，因此借助TCP/IP来实现报警联动。报警主机与报警服务器之间达成协议互通， 在监控软件平台上设置一张数据库表格，用于报警点与联动方式的对应。报警点探测器产生报警信号，输出到报警主机，执行报警系统内部的联动；报警主机将

31、该报警信息通过TCP/IP传送给报警服务器，报警服务器分发给指定操作位，由其处理报警。报警联动能实现对应位置的监控点图像自动弹出到操作位PC的显示屏或电视墙上，能在操作位PC产生语音提示，能联动存储系统启动冗余录像，能联动电子地图上报警图标闪烁，若报警级别较高，将自动弹出应急预案。二、与门禁系统联动门禁系统与视频监控系统的联动通过以下方式来实现： 即采用门禁系统输出继电器干触点给监控系统的主机报警输入端，以实现对受控门或相关部位的的图像抓拍和监视功能。这类联动方式是以往最常用的，也是最基本的。门禁系统联动视频监控主要可以实现以下功能： 1）、视频录像 其可以关联到的门禁系统动作包括控制器或子设

32、备被拆除、非法开门、门开超时、胁迫开门、无效卡、刷卡开门、按钮开门、撤防、布防、各种其它报警状况等，一旦控制器检测到如上信号，则会立即启动视频监控设备对通道现场的事件进行视频录像，记录时间长短可自由设置（一般都包括事件前、事件中及事件后等的视频录像），且管理主机会实时将录像的信息反映到门禁软件监控界面上。根据实际需求，视频录像资料可保存在本地的管理主机里，也可保存在异地的DVR中。 2）、视频抓拍 与视频录像可关联到的动作一样，区别是本功能项仅仅将事件进行视频抓拍，且抓拍到的图像为事件实时信息，便于及时的打印出来。 三、与对讲系统联动当前端的访客对讲请求时，将配置客户端已经配置好的视频通道和对

33、讲设备进行关联，对讲时自动的弹出已经配置好的监控画面，供监控中心人员对进入金库人员的进行身份核对。能够实现声音的复核和画面的核对，进一步的保证了对进入金库人员的安全管理。3.2 报警系统3.2.1 报警探头安装位置1库区外面的周界应安装主动入侵报警探测器，采用红外对射报警探测器设立及时防区。2. 库区内部主要通道、地下回廊、库房出入口、库区与外界相通的出入口应安装红外微波双鉴探测器。3.库房内、点钞室、守库室、中心控制室（联网监控中心）应安装紧急报警按钮，紧急报警按钮的报警触发连接到110警务中心和监控联网中心。4.库区与外界相通的窗户、玻璃幕墙处应该安装玻璃破碎报警器。5.库房内、金库保险柜

34、库房与外界相邻的墙体应该安装震动探测器，震动探测器设为24H布防不可撤防，一旦检测到外部有人对金库进行凿、撬、挖、锯、钻的时候，墙体能够检测到震动发出报警信号，报警信号能够同时上传到联网监控中心和110警务中心。6.在各个大门上安装一个门磁报警器，在开门的时候就会产生一个报警信号，报警信号及时的上传到联网监控中心，监控中心通过报警和视频的画面联动，可以清楚的看清楚是那个位置的报警。7.在对准大门的位置安装一个红外报警探测器，这样在开门的瞬间就会有门磁报警和红外报警，防止报警的漏报误报，以更安全合理的布置报警探头，实现全方位的布防报警。3.2.2 紧急按钮安装位置考虑到银行的金库是一个特殊重点

35、防范的部位，结合银行的实际情况以及人员安全的特殊性，需要在某些部位安装一些紧急按钮，遇到紧急突发情况下可以先启动紧急按钮作为临时缓兵之计，等待前方的110警务中心和监控中心来处理警情。在值班的休息室安装一个隐蔽的紧急按钮，一般情况下值班人员在遇到一些突发事故事件的时候可以直接通过此触发此按钮和联网的报警监控中心产生报警信号，监控中心收到紧急报警的时候可以做些相应的紧急预案。在各个操作室的门口分别安装一个紧急按钮。3.2.3 报警主机1.网点的报警主机通过网络报警模块，基于网络把报警信号上传到报警服务器。海康威视的报警服务器系统能准确探测报警区域内门、窗、通道等重点部位的入侵事件并做相应的报警日

36、志记录，系统报警后，联网监控中心控制室通过报警输出信号，连接一些声光报警器产生声光显示。通过声光显示能够及时的提醒值班工作人员，并能准确判断出指示发出警报的位置。2.报警控制主机和线路按照规定应该安装在防护区域的隐蔽位置,以便于维修，并且具有防破坏报警功能。3.报警系统应采取2种以上向外报警的传输方式，一般的金库网点报警通过网络到达联网监控中心，还有就是报警信号通过电话线和公安110互动，在采用公共电话网作为向外报警的一条传输通道时，应设置为专线专用，不应在公共电话网通讯线路上挂接其它通信设施。4.报警主机装置应有备用电源,报警主机内部安装一个备用蓄电池电源应能保证在市电断电后系统供电时间不少

37、于8小时。5.报警系统的布防、撤防、报警等信息的存储时间可以储存在最少60天。6.报警传输线路应该有备份和断线报警功能。3.2.4 入侵报警系统功能金库的入侵报警系统主要包括报警主机、联动模块、网络转换模块、紧急求助按钮、双鉴探测报警、震动报警探测器等，系统可实现以下功能： 可通过键盘及计算机体现本地的布撤防状态及不同防区的报警信息； 系统编程设置、管理所有用户（防区）资料； 实时监控系统线路安全状态； 查询历史报警事件； 可绘制电子地图，还可在地图之间跳转，方便在大范围区域显示各级地图； 可对每个金库单独绘制平面图，方便处理报警； 多媒体工作方式，当收到报警信号时，可用语音提示警情； 提供二

38、次开发接口、集成接口及联动输出接口可实现与视频监控系统、出入口控制（门禁）系统的联动。 报警主机能按照防区进行独立编程，可设定瞬时防区、延时防区和内防区。各个防区既可单独撤、布防，又可群体撤、布防，保证实际应用中的灵活性。 报警主机自身具备本地报警联动输出口。本地报警输出功能包含现场声、光报警，对入侵者起到威慑作用，并立刻提醒就近保卫人员赶往现场进行处理。同时利用网络转换模块将报警信号传输至综合管理平台。 操控报警主机均需要密码操作，可配置多个用户（密码），分配给不同控制权限的管理人员使用。 具备防劫持功能，报警主机具备秘密报警功能，异地守库值班人员遭匪徒胁迫下可输入特定密码，系统撤防的同时，

39、劫持信息也立刻发送至监控中心，触发中心报警输出，提起管理人员注意，自动弹出现场画面，并自动弹出应急预案，由管理人员按照应急预案进行处理。 报警系统属于自治域系统，能定期自动检测主机的工作情况，包括：电源是否正常，备用电池是否工作正常，与中心端的通信是否畅通，与探测器的回路是否产生故障。 通过在金库设置的报警按钮，供工作人员遭遇紧急情况时，可快速将警情传送给网点接警处，以获的援助，指挥中心可在第一时间通过联动视频监控子系统，实时查看现场实，待确认警情后启动相应预案，或联系该金库网点相关人员，在最短的时间内处理警情。 对于需要由110接警中心处理的报警，在原系统发送往110的功能上，可以通过报警主

40、机网络模块将信号同时送入联网监控系统，这样在110接警的同时，监控中心也能够实时的掌握到前端报警信息；金库内部处理的报警信号通过报警主机的网络功能上传到监控中心进行处理。 丰富实用的报警模式：所有的报警都会在监控中心电脑上实时显示红色闪动记录，并驱动计算机音箱提醒管理者注意，并且通过报警输出驱动警笛警灯等予以现场报警。报警模式分类如下：（1）错按报警（2）非法闯入报警（3）门长时间未关闭（4）断电告警（5）胁迫报警（6）防撬报警 。3.2.5 报警联动金库建设的是一套完整的安防系统，除视频监控系统外，还包含入侵报警系统、门禁。要求入侵报警系统与视频监控系统之间能实现联动。因为报警系统的报警主机

41、和视频监控系统的报警服务器都具备联网功能，因此借助TCP/IP来实现报警联动。报警主机与报警服务器之间达成协议互通，在监控软件平台上设置一张数据库表格，用于报警点与联动方式的对应。报警点探测器产生报警信号，输出到报警主机，执行报警系统内部的联动；报警主机将该报警信息通过TCP/IP传送给报警服务器，报警服务器分发给指定操作位，由其处理报警。报警联动能实现对应位置的监控点图像自动弹出到操作位PC的显示屏或电视墙DLP屏上，能在操作位PC产生语音提示，能联动存储系统启动冗余录像，能联动电子地图上报警图标闪烁，若报警级别较高，将自动弹出应急预案。网点的报警主要包括求助、双鉴探测器报警、震动报警和门磁

42、报警等信号可以直接接入到报警主机，通过网络转换模块将报警信息通过宽带网将传送到地市级监控中心相应的报警接收工作站上。 报警联动动作流程如下图：所有报警信号接入报警服务器，报警服务器接收到报警信号后，根据报警信号对数据库进行配置参数、联动机制等参数查询，报警服务器在查询到相关参数后，将参数信息反馈回报警服务器，报警服务器根据查询到的信息的不同将信息分发给对应的报警联动容器，各个报警联动容器根据接收到的报警产生联动动作，并在界面上进行显示。报警联动动作包括发起可视语音对讲、TTS联动、电子地图显示、视频图像上墙显示等。3.3 门禁系统门禁系统用于控制外门。保证授权人员方便出入，限制未授权人员进入，

43、对强行进入行为发出报警，并与图像监控联动。对出入人员组合条件、出入时段和出入区域分类管制并有登录和存储。门禁系统必须采用成熟、可靠、稳定等人体生物特征或者其它可靠性更高的识别技术。使用唯一性特征作为识别条件，最终由监控中心复核控制开启。门禁系统及各门的状态可以远程传输到地市级邮政监控中心。第一道门禁要求在刷卡门开（或指纹开门）的同时，要有自动摄像抓拍功能，第一道门禁关上以后才能开第二道门禁，否则第二道门禁依然打不开，另外刷卡记录必须一进一出严格对应，进入时未刷卡，尾随别人进来，出门刷卡时系统就不准他出去，如果出门未刷卡，尾随别人出去，下次就不准他进来。或者某人刷卡进来后，将卡递给其他人，试图进

44、来，系统也会拒绝该人刷卡进来，既双门互锁、反潜回、防尾随功能； 本项目采用的软硬件设备： 指纹门禁机、门禁控制器、读卡器、灵性锁、磁力锁、机箱电源、银行金库专用管理软件。 3.3.1 门禁安装位置1.对防控隔离门应安装采用生物识别技术采用指纹识别设备、识读装置安装在门口墙上，控制器安装在隐蔽的位置，采用分体式的出入口控制系统。2.指纹识读装置应安装在隔离门外的墙体表面，不宜直接安装在隔离门上。3.出入口控制器应安装在隔离门内的安全部位。4.门禁系统设置必须满足消防规定的紧急逃生时人员疏散的相关要求，采用断电以后门自动打开。5.门禁控制系统应具有能接受远程控制和实时授权的功能。6.门禁系统出现出

45、入口非授权开启、胁迫开启、断电、识读装置、控制器被破坏等异常情况时，系统应能及时将异常信息报送监控中心或报警监控联网中心。 7.金库采用传统的机械锁和指纹识别设备一起来加强对金库的门禁控制管理，机械锁的钥匙一般是2个人同时拿到钥匙以后同时开启才能打开金库的门，防止内部人员一个人具有钥匙以后一个人监守自盗。8.门禁控制主机系统应有备用电源采用UPS电源供电，并能在市电断电后保证该系统正常运行时间不少于48小时。3.3.2 门禁控制系统功能1、互锁联动功能金库外门可以和内门进行互锁联动，满足公安部和银行金库的防尾随要求。当任何一道受控门没有关闭时，绝对禁止另一道门开启。 2、关联验证开门功能开门权

46、限最多可设置两人或者三人关联，并且关联可以根据组进行设置，满足并超过公安部和银行金库“双人”、“双锁”要求。 3、进门人员身份的双重确认功能（指纹识别照片/视频比对）通过和监控系统的联动，人员在按指纹并识别成功后，则前端摄像机打开，中心监控平台能够弹出有关进入人员的基本信息：姓名、照片、进入时间等。由中心工作人员进行核对，此功能提高了系统的可控性与整体安全性，有效的降低整体误报率。4、实时监控和脱机运行双模式运行管理员通过计算机对所有门的开关和报警状态进行实时监控,可以实时地显示所有门的开关状态、进出记录；本系统也可以脱机运行。 5、双管理员关联验证功能提供双管理员联合验证的方式提高安全性，只有在2个管理员同时验证通过的情况下才能进入管理菜单。 6、灵活的时间段和组设置功能系统提供多组、多个时间段设置功能，满足金库多班倒要求。可以设置某个人能过哪几个门，或者某个人能过所有的门，也可设置某些人能过哪些门。 7、强制关门功能如果管理员发现某个犯罪份子在某个区域活动,管理员可以通过紧急锁闭按钮或者管理软件，强行关闭该门。 8、紧急开门功能当出现非常紧急的情况下（如遇到火警、毒气）按下紧急开关按钮或者采用中心管理软件，即可实现临时紧急打开某些门。 9、独特的锁开超时报警功能 当出现开锁超过系统定义的时间，就会发生报警，报警上传到
