液化气站火灾爆炸事故树.doc

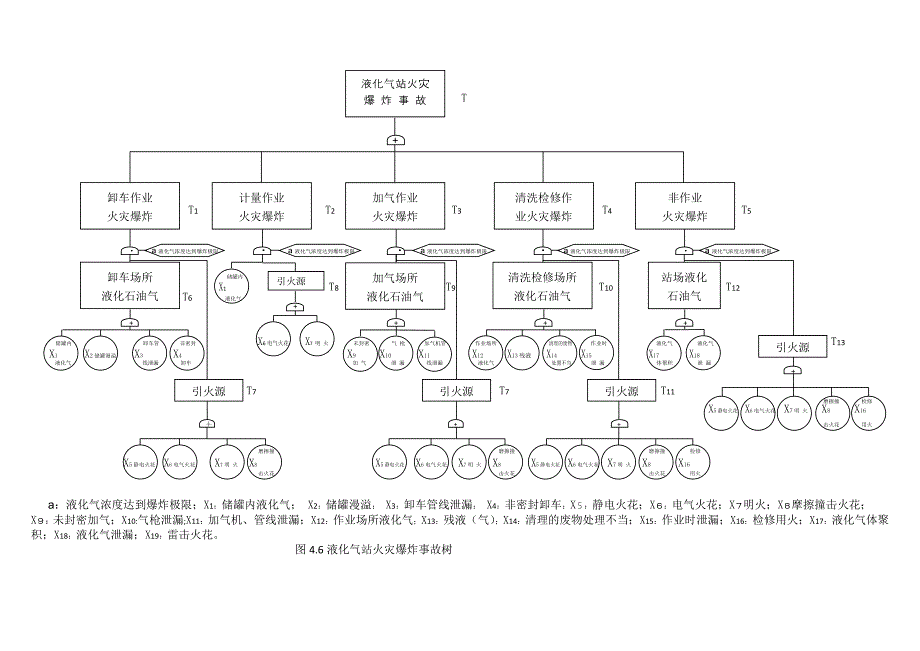

1、液化气站火灾爆炸事故树1液化气站火灾爆炸事故发生的各种原因及逻辑关系,可用图4.6所示的事故树进行分析 液化气站火灾爆 炸 事 故 T +加气作业火灾爆炸清洗检修作业火灾爆炸非作业火灾爆炸卸车场所液化石油气卸车作业火灾爆炸计量作业火灾爆炸T1T2 T3T4T5清洗检修场所液化石油气 + +站场液化石油气 + + + a液化气浓度达到爆炸极限 a液化气浓度达到爆炸极限 a液化气浓度达到爆炸极限 a液化气浓度达到爆炸极限 a液化气浓度达到爆炸极限加气场所液化石油气引火源 储罐内X1T8 T9T10T12T6 液化气 + + + + + + +引火源 储罐内 卸车管 非密封 X6电气火花 X7 明

2、火 未封密气 枪 加气机管 作业场所 清理的废物 作业时 液化气 液化气 T13 X1 X2储罐漫溢 X3 X4 X9 X10 X11 X12X13残液 X14 X15 X17 X18 + 液化气 线泄漏 卸车 加 气 泄 漏 线泄漏液化气 处置不当 泄 漏 体聚积 泄 漏+引火源引火源引火源 T7T7T11 磨擦撞 检修 X5静电火花 X6电气火花 X7明 火 X8 X16 + + + + + 击火花 用火 磨擦撞 磨擦撞 磨擦撞 检修 X5静电火花 X6电气火花 X7明 火 X8X5静电火花 X6电气火花 X7明 火 X8 X5静电火花 X6电气火花 X7明 火 X8 X16 击火花 击火

3、花 击火花 用火 a：液化气浓度达到爆炸极限；X1：储罐内液化气； X2：储罐漫溢； X3：卸车管线泄漏； X4：非密封卸车；X：静电火花；X：电气火花；X明火；X摩擦撞击火花；X：未封密加气；X10:气枪泄漏;X11：加气机、管线泄漏；X12：作业场所液化气；X13：残液（气）；X14：清理的废物处理不当；X15：作业时泄漏；X16：检修用火；X17：液化气体聚积；X18：液化气泄漏；X19：雷击火花。图4.6液化气站火灾爆炸事故树2最小割集分析根据事故树求最小割集:T= T1+ T2+ T3+ T4+ T5=a T6 T7+a X1 T8+a T7 T9+a T10 T11+a T12 T

4、13=a(X1+ X2+ X3+ X4)( X5+ X6+ X7+ X8)+a X1 (X5+ X7)+a(X9+ X10+ X11) ( X5+ X6+ X7+ X8)+a(X12+ X13+ X14+ X15) ( X5+ X6+ X7+ X8+ X16) +a(X17+ X18) ( X5+ X6+ X7+ X8+ X19)由简化结果得出最小割集为:a,X1,X5a,X1,X5a,X1,X6a,X1,X7a,X1,X8a,X2,X5a,X2,X6a,X2,X7a,X2,X8a,X3,X5a,X3,X6a,X3,X7a,X3,X8a,X4,X5a,X4,X6a,X4,X7a,X4,X8a,

5、X9,X5a,X9,X6a,X9,X7a,X9,X8a,X10,X5a,X10,X6a,X10,X7a,X10,X8a,X11,X5a,X11,X6a,X11,X7a,X11,X8a,X12,X5a,X12,X6a,X12,X7a,X12,X8a,X12,X16a,X13,X5a,X13,X6a,X13,X7a,X13,X8a,X13,X16a,X14,X5a,X14,X6a,X14,X7a,X14,X8a,X14,X16a,X15,X5a,X15,X6a,X15,X7a,X15,X8a,X15,X16a,X17,X5a,X17,X6a,X17,X7a,X17,X8a,X17,X19a,X18

6、X5a,X18,X6a,X18,X7a,X18,X8a,X18,X19共58项三事故树定性分析基本事件的结构重要度(I)根据最小割集得结构重要顺序为:aI(5)= I(6)= I(7)= I(8) I(12) = I(13)= I(14)= I(15) I(17)= I(18) I(1)= I(2)= I(3)= I(4)= I(9)= I(10)= I(11)= I(16) I(19)四事故树分析结论1从事故树分析可知:液化气站发生火灾爆炸事故的原因是多方面的,事故树的最小割集有58项之多,只要其中一项发生火灾爆炸,事故就会发生,可以看出液化气站火灾爆炸事故的发生的途径多,原因复杂,事故发

7、生率高清洗检修作业火灾爆炸事故的最小割集20项,卸车作业16项,加气作业有12项,非作业有10项,说明清洗检修作业火灾爆炸发生的几率最大,卸车作业加气作业火灾爆炸发生的几率也较大应重点对引起清洗检修作业卸车作业加气作业火灾爆炸事故的基本事故进行控制2事故树分析中液化气浓度达到爆炸极限具有最大的结构重要度因此,在液化气站作业和非作业各个环节中,防止构成液化气泄漏的基本事件发生,有效地控制泄漏是至关重要的3引火源在液化气站火灾爆炸事故树中具有重要的结构重要度,它是导致火灾爆炸的主要的因素之一液化气站最为常见的引火源为静电火花明火电气火花明火磨擦撞击火花静电火花主要是因为职工违反规定着化纤服油品输送过快未静电接地或导静电设施损坏等引起的;明火主要包括站内人员生活用火外来人员吸烟遗留火种发动机排气喷火等;电火花主要包括各种开关触头火花,电气老化绝缘破损,线路短路使用手机或BP机等情况;磨擦撞击火花有铁制器具打火,铁钉鞋磨擦等此外还有焊接切割喷灯电钻等检修用火,以及由于未安装防雷装置或接地电阻过大引发的雷击火花应加强对引火源的管理,控制和消除引火源
