湿法磷酸工艺设备一览表.doc

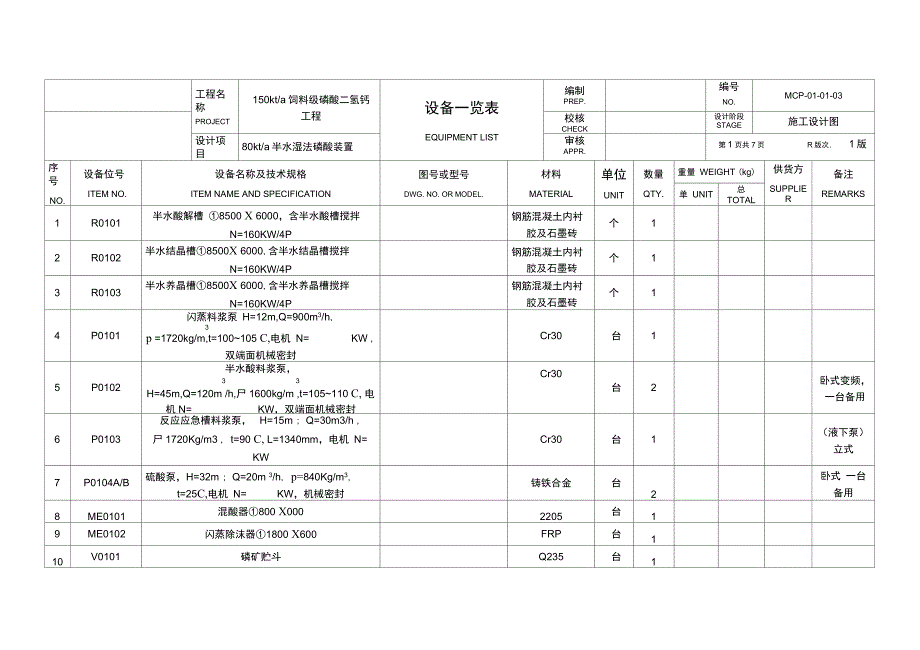

1、工程名称PROJECT150kt/a饲料级磷酸二氢钙 工程设备一览表EQUIPMENT LIST编制PREP.编号NO.MCP-01-01-03校核CHECK设计阶段STAGE施工设计图设计项目SECTION80kt/a半水湿法磷酸装置审核APPR.第1页共7页R版次.1版序号NO.设备位号ITEM NO.设备名称及技术规格ITEM NAME AND SPECIFICATION图号或型号DWG. NO. OR MODEL.材料MATERIAL单位UNIT数量QTY.重量 WEIGHT (kg)供货方SUPPLIER备注REMARKS单 UNIT总 TOTAL1R0101半水酸解槽 8500 X

2、 6000，含半水酸槽搅拌N=160KW/4P钢筋混凝土内衬 胶及石墨砖个12R0102半水结晶槽8500X 6000,含半水结晶槽搅拌N=160KW/4P钢筋混凝土内衬 胶及石墨砖个13R0103半水养晶槽8500X 6000,含半水养晶槽搅拌N=160KW/4P钢筋混凝土内衬 胶及石墨砖个14P0101闪蒸料浆泵 H=12m,Q=900m3/h,3p =1720kg/m,t=100105 C,电机 N=KW ,双端面机械密封Cr30台15P0102半水酸料浆泵，33H=45m,Q=120m /h,尸1600kg/m ,t=105110 C, 电机N=KW，双端面机械密封Cr30台2卧式变频

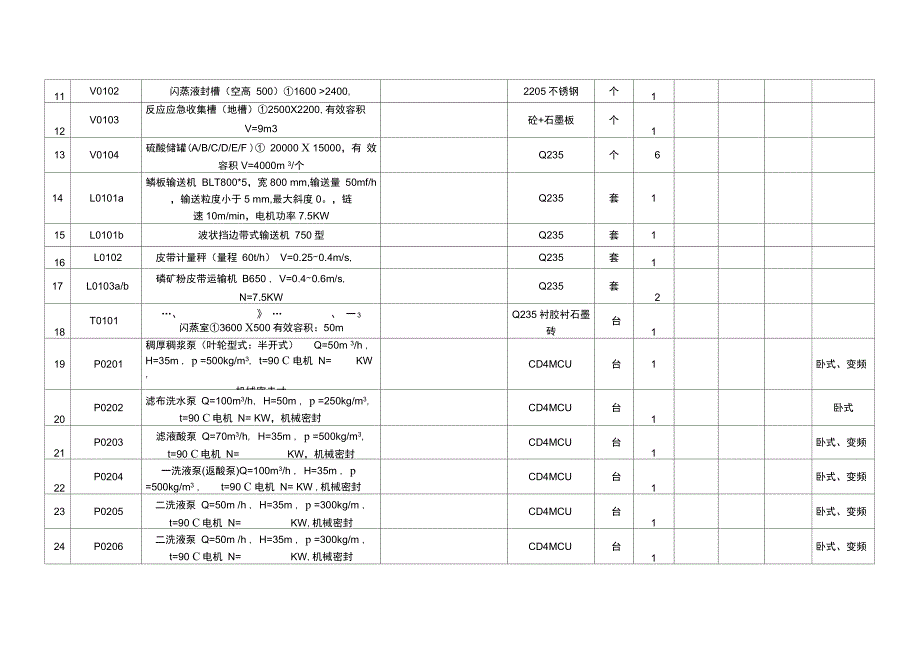

3、 一台备用6P0103反应应急槽料浆泵，H=15m ; Q=30m3/h ,尸1720Kg/m3 , t=90 C, L=1340mm，电机 N=KWCr30台1（液下泵） 立式7P0104A/B硫酸泵，H=32m ; Q=20m 3/h, p=840Kg/m3,t=25C,电机 N=KW，机械密封铸铁合金台2卧式 一台备用8ME0101混酸器800 X0002205台19ME0102闪蒸除沫器1800 X600FRP台110V0101磷矿贮斗Q235台111V0102闪蒸液封槽（空高 500）1600 2400,2205不锈钢个112V0103反应应急收集槽（地槽）2500X2200,有效

4、容积V=9m3砼+石墨板个113V0104硫酸储罐(A/B/C/D/E/F ) 20000 X 15000，有 效容积V=4000m 3/个Q235个614L0101a鳞板输送机 BLT800*5，宽800 mm,输送量 50mf/h，输送粒度小于5 mm,最大斜度0。，链速10m/min，电机功率7.5KWQ235套115L0101b波状挡边带式输送机 750型Q235套116L0102皮带计量秤（量程 60t/h） V=0.250.4m/s,Q235套117L0103a/b磷矿粉皮带运输机 B650 , V=0.40.6m/s,N=7.5KWQ235套218T0101、 、 一3闪蒸室36

5、00 X500有效容积：50mQ235衬胶衬石墨 砖台119P0201稠厚稠浆泵（叶轮型式：半开式）Q=50m 3/h ,H=35m , p =500kg/m3, t=90 C 电机 N=KW ,机械密圭寸CD4MCU台1卧式、变频20P0202滤布洗水泵 Q=100m3/h, H=50m , p =250kg/m3, t=90 C电机 N= KW，机械密封CD4MCU台1卧式21P0203滤液酸泵 Q=70m3/h, H=35m , p =500kg/m3, t=90 C电机 N=KW，机械密封CD4MCU台1卧式、变频22P0204一洗液泵(返酸泵)Q=100m3/h , H=35m ,

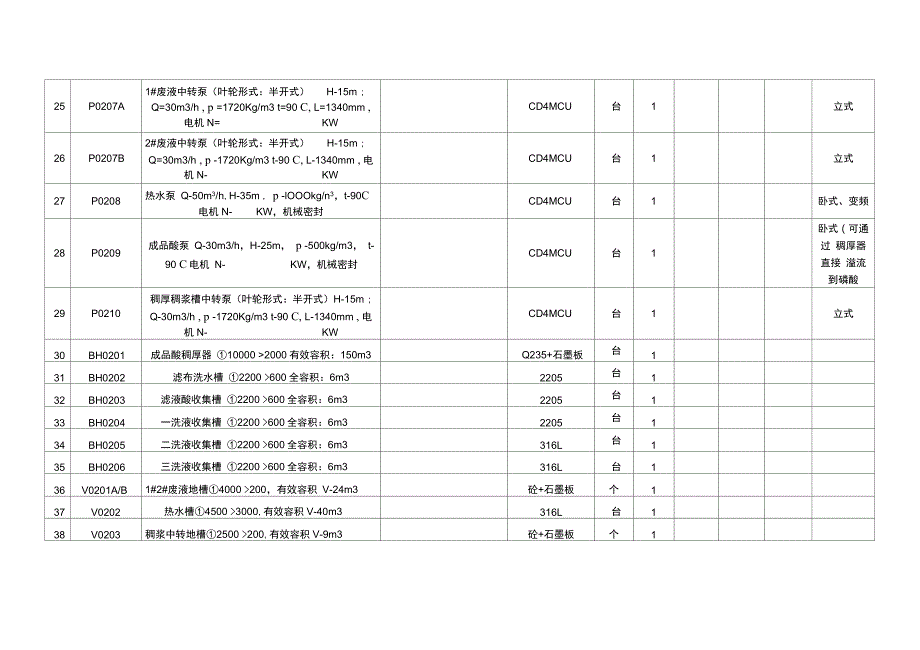

6、p =500kg/m3 ,t=90 C 电机 N= KW ,机械密封CD4MCU台1卧式、变频23P0205二洗液泵 Q=50m /h , H=35m , p =300kg/m , t=90 C电机 N=KW,机械密封CD4MCU台1卧式、变频24P0206二洗液泵 Q=50m /h , H=35m , p =300kg/m , t=90 C电机 N=KW,机械密封CD4MCU台1卧式、变频25P0207A1#废液中转泵（叶轮形式：半开式）H-15m ;Q=30m3/h , p =1720Kg/m3 t=90 C, L=1340mm , 电机N=KWCD4MCU台1立式26P0207B2#废液

7、中转泵（叶轮形式：半开式）H-15m ;Q=30m3/h , p -1720Kg/m3 t-90 C, L-1340mm , 电机N-KWCD4MCU台1立式27P0208热水泵 Q-50m3/h,H-35m , p -lOOOkg/n3，t-90C电机N-KW，机械密封CD4MCU台1卧式、变频28P0209成品酸泵 Q-30m3/h，H-25m， p -500kg/m3， t-90 C电机 N-KW，机械密封CD4MCU台1卧式（可通过 稠厚器直接 溢流到磷酸贮槽）29P0210稠厚稠浆槽中转泵（叶轮形式：半开式）H-15m ;Q-30m3/h , p -1720Kg/m3 t-90 C,

8、 L-1340mm , 电机N-KWCD4MCU台1立式30BH0201成品酸稠厚器 10000 2000有效容积：150m3Q235+石墨板台131BH0202滤布洗水槽 2200 600全容积：6m32205台132BH0203滤液酸收集槽 2200 600全容积：6m32205台133BH0204一洗液收集槽 2200 600全容积：6m32205台134BH0205二洗液收集槽 2200 600全容积：6m3316L台135BH0206三洗液收集槽 2200 600全容积：6m3316L台136V0201A/B1#2#废液地槽4000 200，有效容积 V-24m3砼+石墨板个137V

9、0202热水槽4500 3000,有效容积V-40m3316L台138V0203稠浆中转地槽2500 200,有效容积V-9m3砼+石墨板个139F0201带式过滤机过滤面积 S=75m2,长27m真空耗量200m3/mi n,电机功率：N=kwDU75-3250真空盒：2205 骨架：316L台1成套设备DH0201初滤气液分离器2205台1DH0202滤液气液分离器2205台1DH0203一洗气液分离器316L台1DH0204二洗气液分离器316L台1DH0205三洗气液分离器316L台140ME0201带式过滤机除沫器1200 2400FRP台141L0201磷石膏皮运机B650, N=

10、7.5KW/4P减速机B650Q235衬胶套142P0301尾气一洗塔循环泵 Q=65m 3/h, H=35m ,p =1000kg/m,t=75 C,电机 N= KW，密封 FP钢衬UHMWPE（超高分子聚乙 烯）台1卧式43P0302二洗塔循环泵 Q=65m3/h, H=35m , p =1000kg/rri, t=75 C ,电机 N= KW，密封 FP钢衬UHMWPE（超高分子聚乙 烯）台1卧式44P0303三洗塔循环泵 Q=65m3/h, H=35m , p =1000kg/rr, t=75 C ,电机 N= KW，密封 FP钢衬UHMWPE（超高分子聚乙 烯）台1卧式45P0304

11、尾气洗涤循环泵Q=65m3/h , H=35m , p =1000kg/rr,t=75 C ,电机 N= KW ,密封 FP钢衬UHMWPE（超高分子聚乙 烯）台1卧式46P0305尾气洗涤地槽中转泵 Q=10m3/h, H=15m , p =1000kg/m,t=75 C , L=1340mm 电机 N=KWCD4MCU台1立式47P030633一氟洗循环泵 Q=65m /h,H=35m, p =1000kg/m, t=75 C电机 N=KW，密封 FP钢衬UHMWPE（超高分子聚乙 烯）台1卧式48P0307二氟洗循环泵 Q=65m /h,H=35m, p =1000kg/m, t=75

12、C电机 N=KW，密封 FP钢衬UHMWPE（超高分子聚乙 烯）台1卧式49P0308闪烝真空泵取大抽气量：50m /min，极限真空度：33hPa配用电机 N= KW台150P0309过滤真空泵真空耗量：200m3/min，极限真空度：33hPa配用电机 N= KW台151P0310闪蒸冷凝塔回水泵 Q=350m3/h,H=35m,水温 t=32 C电机N=KW，密封FP钢衬UHMWPE（超高分子聚乙 烯）台1卧式52P0311过滤冷凝塔回水泵 Q=350m3/h,H=35m,水温 t=32 C电机N=KW，密封FP钢衬UHMWPE（超高分子聚乙 烯）台2卧式，一开 一备53P0312A/B

13、氟硅酸储槽泵 Q=65m3/h ,H=32m , p =1000kg/m3, t=75 C电机 N=KW，密封FP钢衬UHMWPE（超高分子聚乙 烯）台2卧式，其中 一台安装在V0304用于输送成品氟硅酸54T0301尾气一洗塔2800 5500洗涤水量：65m3/hFRP台155T0302尾气二洗塔2800 5500洗涤水量：65m3/hFRP台156T0303尾气三洗塔2800 5500洗涤水量：65m3/hFRP台157T0304一级氟吸收塔 2000 500洗涤水量：65m /hFRP台158T0305二级氟吸收塔 2000 500洗涤水量：65m3/hFRP台159T0306闪蒸大气

14、冷凝塔2000X5500洗涤水量：3350m /hFRP台160T0307过滤大气冷凝塔 1500X5500洗涤水量：350m3/hFRP台161S0301萃取尾气烟囱1300/2800X(7500/40000)mm洗 涤水量：65m 3/hFRP台162C0301尾气风机 Q=50000m3/h, P=5500Pa, t=85 C 电机 功率：N= KWQ235衬胶台1763V03011#尾气洗涤循环槽 2000 X600 ,有效容积V=4m3FRP个164V03022#尾气洗涤循环槽2000 X600 ,有效容积V=4m3FRP个165V03033#尾气洗涤循环槽2000 X600 ,有效

15、容积V=4m3FRP个166V0304一氟洗循环槽 2000 X600，有效容积 V=4m3FRP个167V0305二氟洗塔循环槽 2000 X600,有效容积V=4m3FRP个168V0306闪蒸冷凝塔液封槽2200X2000,有效容积V=6m3FRP个169V0307过滤冷凝塔液封槽2200X2000 ,有效容积V=6m3FRP个170V0308尾洗收集地槽2500 X200,有效容积V=9m3砼+耐酸砖个171V0309氟硅酸贮槽 10000 X 10000 X 3200砼防腐个172ME03011#尾气除沫器2200 4400FRP个173ME03022#尾气除沫器2200 4400F

16、RP个274E0401污水凉水塔，循环水 750m3/h，出水温度32C, 无填料，进水温度 42 C。FBL (H) D-750FRP/钢筋混凝土 内玻璃钢防腐台1中温多风机 型75E0402清水凉水塔循环水150m3/h,出水温度32 C,无 填料，进水温度42 C。FBL (H) D-150FRP/钢筋混凝土 内玻璃钢防腐台1中温普诵型76P0401真空泵循环给水泵 Q=30m 3/h , H=32m ,p =1000kg/m3 t=45 C 电机 N= KW，密封 FP钢衬UHMWPE（超高分子聚乙 烯）台1卧式77P0402闪蒸冷凝塔上水泵 Q=350m 3/h,H=35m,水温 t

17、32 C电机N=KW，密封FP钢衬UHMWPE（超高分子聚乙 烯）台1卧式78P0403过滤冷凝塔上水泵 Q=350m3/h,H=35m,水温 t=32 C电机N=KW，密封FP钢衬UHMWPE（超高分子聚乙 烯）台2卧式，一开 一备79P0404清水凉水塔循环泵 Q=150m 3/h, H=20m , p=1000kg/m3 , t=45 C 电机 N= KW，密封 FP钢衬UHMWPE（超高分子聚乙 烯）台1卧式80P0405泵冷却水给水泵 Q=30m3/h , H=32m , p =1000kg/m3 t=45 C 电机 N= KW，密封 FP钢衬UHMWPE（超高分子聚乙 烯）台2卧式，一开 一备81P0406应急储槽泵 Q=65m3/h, H=32m, p =1000kg/m3 t=30 C电机 N= KW，密封FP钢衬UHMWPE（超高分子聚乙 烯）台1卧式82V0401污水循环池10000X10000 X 3200，有效容积V=280m3钢筋混凝土内玻 璃钢防腐个183V0402应急池 10000 X0000X 3200,有效容积 V=280m3钢筋混凝土内玻 璃钢防腐个184V0403工业水循环池 10000X5000 X 3200,有效容积V=140m3钢筋混凝土内玻 璃钢个17
