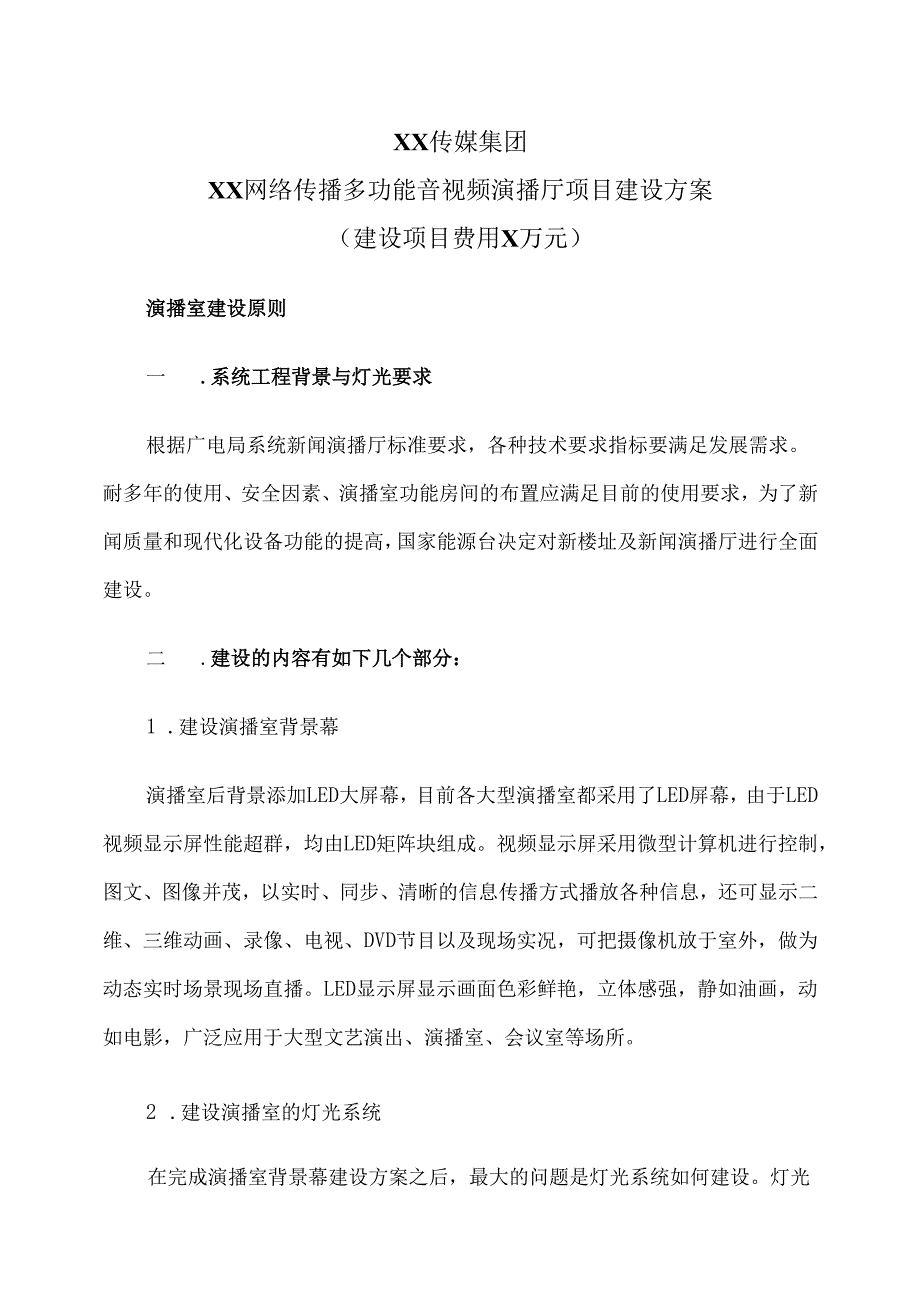

1、XX传媒集团XX网络传播多功能音视频演播厅项目建设方案(建设项目费用X万元)演播室建设原则一 .系统工程背景与灯光要求根据广电局系统新闻演播厅标准要求,各种技术要求指标要满足发展需求。耐多年的使用、安全因素、演播室功能房间的布置应满足目前的使用要求,为了新闻质量和现代化设备功能的提高,国家能源台决定对新楼址及新闻演播厅进行全面建设。二 .建设的内容有如下几个部分:1 .建设演播室背景幕演播室后背景添加LED大屏幕,目前各大型演播室都采用了LED屏幕,由于LED视频显示屏性能超群,均由LED矩阵块组成。视频显示屏采用微型计算机进行控制,图文、图像并茂,以实时、同步、清晰的信息传播方式播放各种信息

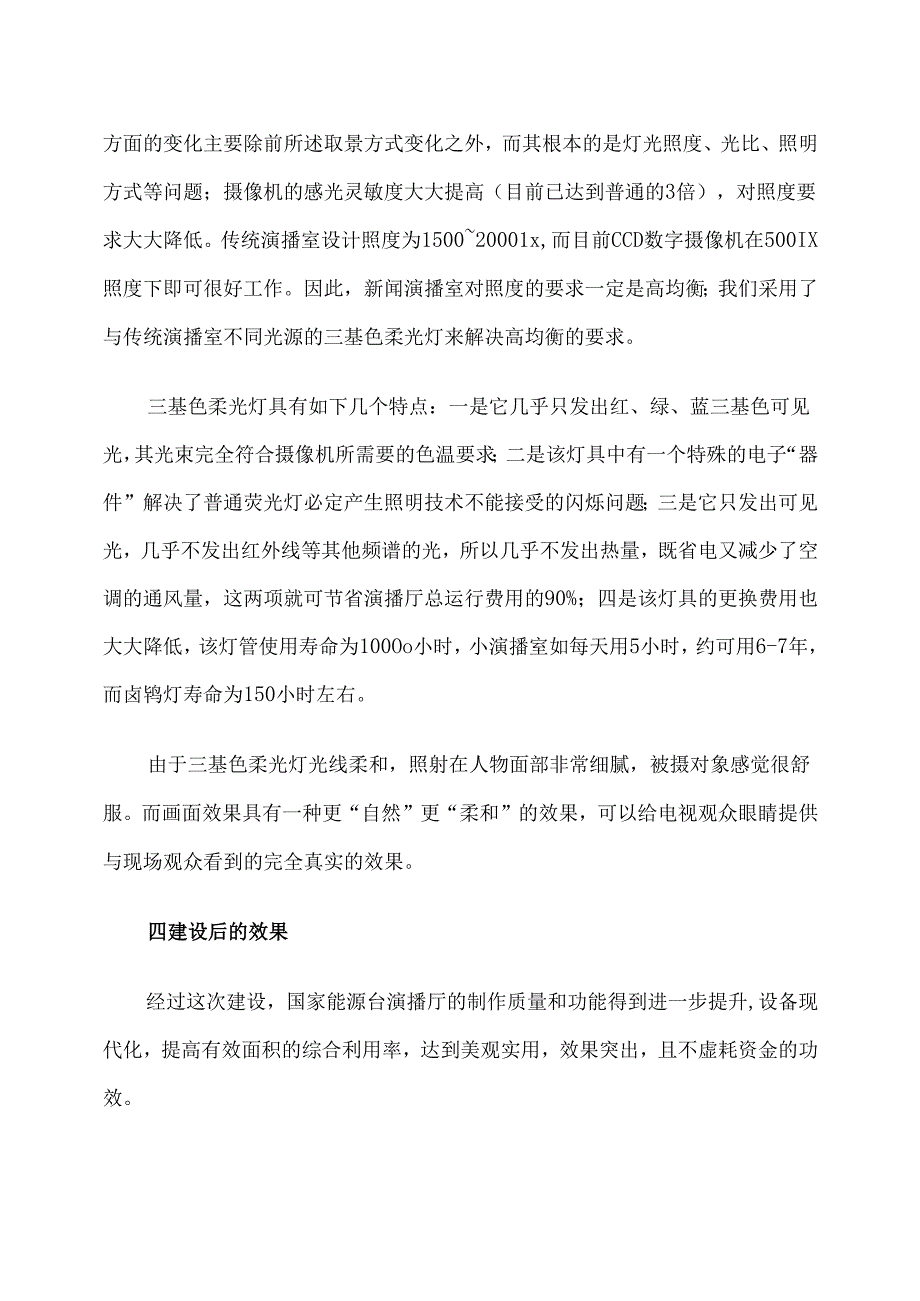

2、还可显示二维、三维动画、录像、电视、DVD节目以及现场实况,可把摄像机放于室外,做为动态实时场景现场直播。LED显示屏显示画面色彩鲜艳,立体感强,静如油画,动如电影,广泛应用于大型文艺演出、演播室、会议室等场所。2 .建设演播室的灯光系统在完成演播室背景幕建设方案之后,最大的问题是灯光系统如何建设。灯光方面的变化主要除前所述取景方式变化之外,而其根本的是灯光照度、光比、照明方式等问题;摄像机的感光灵敏度大大提高(目前已达到普通的3倍),对照度要求大大降低。传统演播室设计照度为150020001x,而目前CCD数字摄像机在500IX照度下即可很好工作。因此,新闻演播室对照度的要求一定是高均衡;
3、我们采用了与传统演播室不同光源的三基色柔光灯来解决高均衡的要求。三基色柔光灯具有如下几个特点:一是它几乎只发出红、绿、蓝三基色可见光,其光束完全符合摄像机所需要的色温要求;二是该灯具中有一个特殊的电子“器件”解决了普通荧光灯必定产生照明技术不能接受的闪烁问题;三是它只发出可见光,几乎不发出红外线等其他频谱的光,所以几乎不发出热量,既省电又减少了空调的通风量,这两项就可节省演播厅总运行费用的90%;四是该灯具的更换费用也大大降低,该灯管使用寿命为100Oo小时,小演播室如每天用5小时,约可用6-7年,而卤鸨灯寿命为150小时左右。由于三基色柔光灯光线柔和,照射在人物面部非常细腻,被摄对象感觉很舒

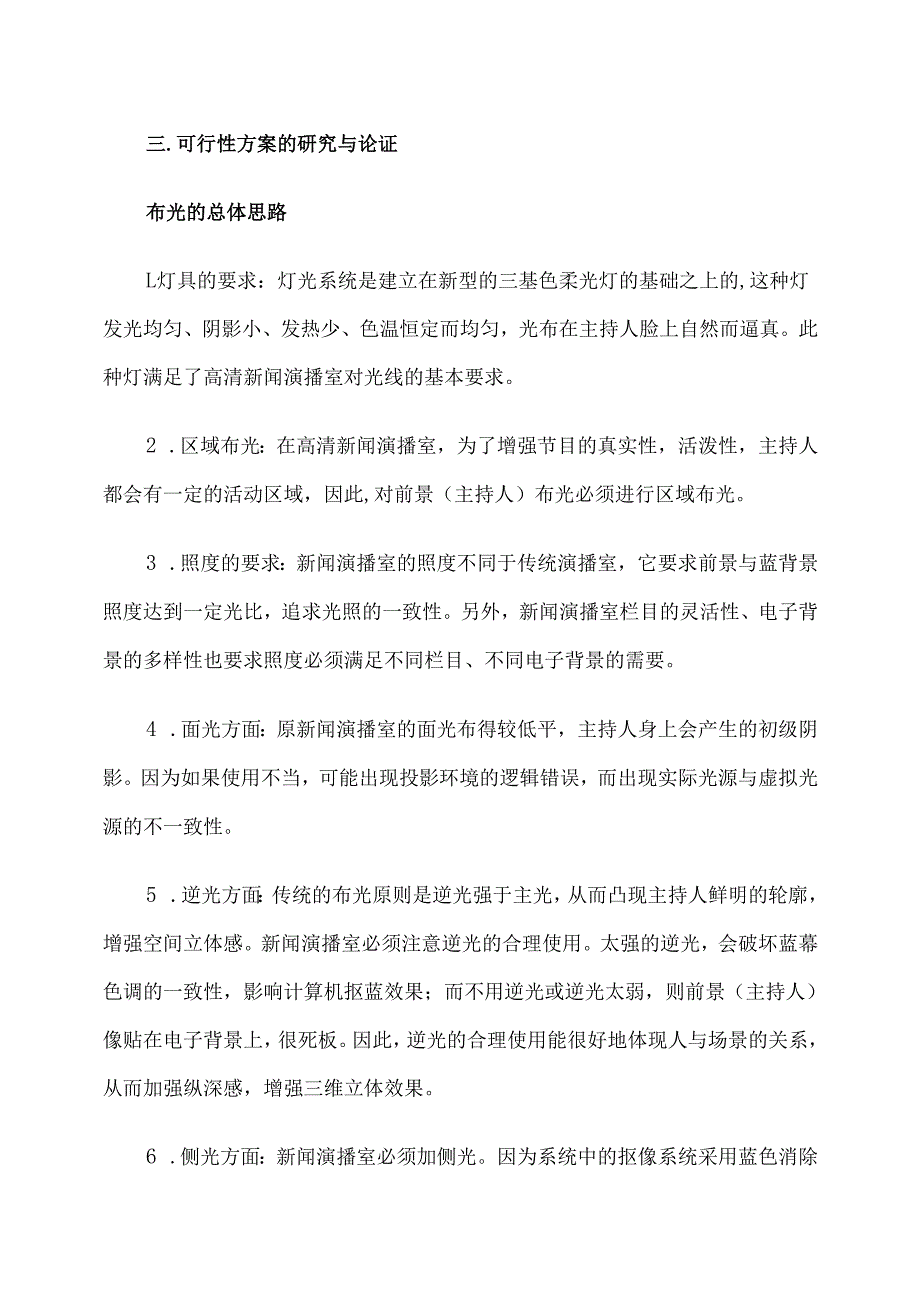

4、服。而画面效果具有一种更“自然”更“柔和”的效果,可以给电视观众眼睛提供与现场观众看到的完全真实的效果。四建设后的效果经过这次建设,国家能源台演播厅的制作质量和功能得到进一步提升,设备现代化,提高有效面积的综合利用率,达到美观实用,效果突出,且不虚耗资金的功效。三.可行性方案的研究与论证布光的总体思路L灯具的要求:灯光系统是建立在新型的三基色柔光灯的基础之上的,这种灯发光均匀、阴影小、发热少、色温恒定而均匀,光布在主持人脸上自然而逼真。此种灯满足了高清新闻演播室对光线的基本要求。2 .区域布光:在高清新闻演播室,为了增强节目的真实性,活泼性,主持人都会有一定的活动区域,因此,对前景(主持人)布
5、光必须进行区域布光。3 .照度的要求:新闻演播室的照度不同于传统演播室,它要求前景与蓝背景照度达到一定光比,追求光照的一致性。另外,新闻演播室栏目的灵活性、电子背景的多样性也要求照度必须满足不同栏目、不同电子背景的需要。4 .面光方面:原新闻演播室的面光布得较低平,主持人身上会产生的初级阴影。因为如果使用不当,可能出现投影环境的逻辑错误,而出现实际光源与虚拟光源的不一致性。5 .逆光方面:传统的布光原则是逆光强于主光,从而凸现主持人鲜明的轮廓,增强空间立体感。新闻演播室必须注意逆光的合理使用。太强的逆光,会破坏蓝幕色调的一致性,影响计算机抠蓝效果;而不用逆光或逆光太弱,则前景(主持人)像贴在电
6、子背景上,很死板。因此,逆光的合理使用能很好地体现人与场景的关系,从而加强纵深感,增强三维立体效果。6 .侧光方面:新闻演播室必须加侧光。因为系统中的抠像系统采用蓝色消除电路,由蓝幕反射光作用于主持人衣物边缘上的蓝色调将被蓝色消除电路去除,出来的主持人边缘变黑。因此必须加侧光以消除主持人衣物边缘上的蓝色成分。7 .折散光方面:尽量避免主持人服饰的反射光、透明类道具所产生的折射光对蓝幕的影响,蓝幕上的高亮点会造成合成图像的背景部分出现雾状影像。8 .白平衡方面:注意避免蓝幕反射光对白平衡的影响。白平衡调整得不好,会造成掩膜信号电平变低和前景物体颜色失真。第一章演播室建筑装饰第一节概况一、工程概况
7、1 .工程名称:2 .设计范围:演播室声学装修。3 .主要作用:本演播室举行电视制作、电视访谈、直播、录制等节目的重要场所。二、设计依据规范和标准的要求:本工程按现行国家颁发的质量验收标准,设计达到“优良”的质量标准。相关标准如下:1 .演播室隔声门、窗标准采用国家广电部部颁标准GYJ26-86录音室的混响时间及频率特性;2 .演播室噪声控制标准采用国家广电部部颁标准GYJ42-89“广播电视中心技术用房容许噪声标准”;3 .演播室混响时间标准采用国家广电部部颁推荐标准GYJ27-86“室堂混响时间及频率特性”;4 .演播室防火标准采用国家广电部部颁标准GYJ33-88“广播电视工程建筑设计防
8、火标准”;5 .演播室空调、照明标准采用国家广电部部颁标准GYJ43-90”广播电视中心技术用房环境要求(温度、湿度、照度)”;6 .演播室电气安装标准采用电气装置安装工程施工及验收标准规范GBJ232-82;7 .演播室管线布线标准采用建筑与建筑群综合布线工程施工及规范GB50312-2000;8 .建筑施工安全检查评分标准JDJ88-99;9 .建筑施工高处作业安全技术规范JGJ80-91;10 .施工现场临时用电安全技术规范JGJ46-88;11 .声学手册;12 .GB50034-2004【建筑照明设计标准】;13 .GB50303-2002【建筑电气工程施工质量验收规范】;14 .电
9、气装置安装工程施工及验收标准规范GBJ232-82;15 .采暖通风与空气调节设计规范GBJ19-87;16 .建筑设计防火规范(修订本)GBJ16-87;17 .国家标准采暖通风与空气调节设备噪声声功率级的测定一工程法GB9068;18 .GYJ25-86室堂扩声系统的声学特性指标;19 .BG/4959-95室堂扩声特性的测量方法;20 .按甲方要求设计。第二节演播室声学设计说明一 .设计标准及技术指标1 .演播室隔声门、窗标准采用国家广电部颁标准GYJ26-86;2 .演播室噪声控制标准采用国家广电部颁标准GYJ42-89广播电视中心技术用房容许噪声标准;3 .演播室混响时间标准采用国家
10、广电部颁&推荐标准GYJ26-86录音室的混响时间及频率特性;4 .演播室防火标准采用国家广电部颁标准GYJ33-88广播电视工程建筑设计防火标准;5、演播室空调照明标准采用国家广电部颁GYJ43-90广播电视中心技术用房bd环境要求(温度、湿度、照度);6 .演播室电气安装标准采用电气装置安装工程施工及验收标准规范GBJ232-82;7 .演播室管线布线标准采用建筑与建筑群综合布线工程施工及规范GB50312-2000;8 .采暖通风与空气调节设计规范GBJ19-87;9 .建筑设计防火规范(修订本)GBJ16-87;10 .按甲方要求设计。二 .演播室竣工验收标准要求:1 .室内混响时间R
11、T60=0.50.1S.2 .背景噪声标准:噪声评价曲线:NR-20A计权25dB3 .演播室的声学设计合理的处理了原有的建筑声学缺陷,确保室内的声音质量。三 .装饰说明:在室内装饰风格方面,干净利落的构成派风格。整个室内充满了庄重但又有活力,宽敞明亮有使人眼前一新的感觉色调;变化的造型与色调,烘托出现代气息;利用形与色的影响力给予室内的环境最大优化。四 .声学处理:顶面采用现如今比较流行喷漆材料,墙面为50mm阻厚成品吸声穿孔纤维构件。地面铺设防静电复合木地板设计。五 .技术规范:1 .演播室声学设计,使用材料都严格按照国际或国内行业要求,所有装饰材料全部采用环保保证。2 .装修及建声功能设
12、计技术要求:1)用于该工程的吸音材料,达到国家安全防火Bl级或以上的阻燃标准。本公司选用得是目前比较常用得600*600*5Omnl双层袋装超细玻璃棉。2)声学设计必须具有处理62.5Hz250Hz之间频段的吸声设计。(即125HZ左右频率的处理);3)所用的吸音材料须具备优良的吸音功能低频吸音系数在(125HZ)22640.73以上。(CMA国标为准);4)演播室设计施工按国家有关标准及甲方标准进行。5)建筑装饰装修工程质量验收按照国家规范(GB50210-2001)0六 .设计指标:1 .演播室等广播电视节目的音质设计的任务是使这些房间在满足特定功能要求的同时,具有适应节目拾音要求的良好条
13、件。设计的基本内容有:1)满足功能性要求的室容积、形状和尺寸;2)在主要使用条件下,具有相应于拾音要求的混响时间频率特性;3)抑制影响拾音音质的声缺陷,如回声、颤动回声、低频嗡声等。2 .声学设计规范要求演播室的音质主要是。3 .演播室的声学装修设计将主要从以下几个方面考虑:4 .按照广电部颁推荐标准(GYJ26-86)的建声技术参数进行隔声进行隔声和混响设计,使其满足专业声学要求;5 .突出饰面的装饰性效果,使演播室整体环境简洁明了;七 .隔声门技术指标:1、所选用的木料经干燥处理的一级衫木;中间填充的超细玻璃棉32kgm3;2、整个门框、门缝全密封处理,装贴的工业棉毡平整,驳接口少,门的隔
14、声量大于32dB;3、驳接口少,门的隔声量大于30dB,整个门的饰面处理与室内颜色协色由安装单位与使用单位确定。4、门的五金配件(活页,手杷,锁)选用牢固可靠的专用产品。5、门槛为不锈钢定制门槛,门锁为进口隔声锁,带逃生自发光功能。6、所有施工材料均按消防及有关广电行业的有关规定国标III级隔声门隔声量(dB)倍频程中心频(Hz)12525050010002000加权平均隔声量202530303227.4八.国标隔声观察窗技术要求:倍频程中心频(Hz)12525050010002000平均标级隔声窗隔声量隔声量404550545548.5(dB)第三节主要施工项目表演播厅铝格栅、铝塑板综合造型
15、吸声天花阻燃透声织物饰面强吸声墙JY-DY-1108吸声构件专业隔音门单独密封式格声门门套隔声观察窗双层穿孔纤维板隔断照明电气安装(含照明、壁灯、电线、插座、线管等)控制室复合木地板15OnlnI铝塑板活动脚线(屏蔽,做信号线槽)安装LED矩阵显示屏照明电气安装(含照明、壁灯、电线、插座、线管等)多阻尼轻质隔声墙240多阻尼轻质隔声墙(含双层钢板、沥青、麻丝、隔音棉等)多阻尼轻质隔声墙封窗玻璃胶防水处理轻质石膏板隔墙第二章演播室灯光一.设计说明:该演播室(兼作摄影室)景区布光以三基色柔光灯为主,为节约成本及满足使用功能,该演播室采用40X40的方管制作而成的固定灯光架吊挂灯具。采用40X40方
16、管制作而成的灯光架不仅满足该演播室的布灯需求,且外观简洁美观。灯具的配置:以三基色柔光灯具为主,彻底解决演播室内温度过高的现状;再配部分小功率热光源聚光灯,可使布光达到更加清晰的效果。灯具均采用铝合金型材,重量轻、散热性能好;反光器采用进口高质量镜面铝板制作,大大提高了光效。多用途的设计:考虑到客户的实际需求,本演播室参考了摄影室场所的设计,加入了灯光变换效果,布置了了柔光箱、热光灯的灯具,这样在不用演播室的情况下兼作摄影室。二.演播室主要技术指标:1 .演播室的光源色温为:3050150sKo2 .演播室的显色指数:Ra85o3 .演播室的照度:演播区内综合光的垂直照度22000LX。4 .
17、演播室灯光对供电要求:交流三相四线380V220V50hz5 .演播室、调光控制室所用电源电缆、动力电缆、控制电缆及工作照明线缆、全部采用阻燃电缆,设计施工均符合消防规范要求。6 .全部灯具可以任意调整,位置互换,扩大了布光用灯的空间。国家能源台多功能音视频演播厅及设备申报设备名称数量价格万元LED矩阵显示屏1220索尼转播5寸寻像器420VCT-870RM三脚架30.54UWP-C2无线话筒(手持式)41.36LCH-VX2000A携带箱40.84NF-F970充电电池40.04V700A电池充电器40.38PDVM-40ME数字录像带200.18索尼VCT-VPR100三脚架脚轮车31.1
18、04佳能镜头控制器30.48索尼LMD-1950MD监视器413.2无线领夹麦40.06松下17寸数字监视器1022CARBONIET2W/24INPUTS高清视频切换台140索尼SRW-5000超高码流高清演播室录像机135八讯道全双导播通话系统116.8模数转化器1000.68SattuoSM_204调音台15.6百威QWl监听音响10.5主持工作台10.6导播桌(含机柜)2500*890MM10.9康能普视HDSTORM视频23.26采集卡惠普HPE5500-24G-SFP(JE096A)交换机4164.16KVMRaritanCC-2XE1-1024150kvm延长器13硬盘存储100
19、T最大容量440非编操作台1500*850*80048非编网服务器、存储阵列标准机柜48苹果3D数字高清非编工作站450苹果非编网存储服务器、磁盘阵列412戴尔PowerConnect6248业务系统千兆以太网交换机15苹果媒体视频服务器双通道12戴尔超强媒体备视频服务器236苹果视频服务器频道主、备控制机424数字字幕伺服器210戴尔播出机房标准机柜410奥视通OSTMHD301数字播出切换器40.436黑场发生器10.99播出子钟11时基校时器53.4线材及音视频接头2000.48六类网线水晶头40.028索尼摄录一体机1590工作电脑8450.46路标清移动演播系统1580工程辅料60电
20、源系统40系统集成费80大摇臂机114.3小摇臂机16.8转播车1600名称设备造价导播室办公桌(2万)*1办公椅(1万)*1电脑(苹果MB420CH一体机1.8万/台)*1路由器(网件(NETGEAR)DGND3700千兆双频600MADSL一体无线路由器1300/个)*1打印机(HP黑白激光打印机LaSerJet5200dtn16000元/台)*1书柜(750/个)会客桌椅子(1万)*1电话(2/部)400约9万编辑室办公桌(1万)*2办公椅(1万)*2电脑(苹果MB420CH一体机1.8万/台)*2路由器(网件(NETGEAR)DGND3700千兆双频600MADSL一体无线路由器130
21、0/个)*1打印机(HP打印机800元/台)*1书柜(750/个)*1会客桌椅子(1万)*1电话(100元/部)*2约7.5万编辑室(视频)办公桌(700/张)*10办公椅(500/把)*10电脑(苹果MB420CH一体机1.8万/台)*10路由器(网件(NETGEAR)DGND3700千兆双频600MADSL一体无线路由器1300/个)*2打印机(HP激光打印机800元/台)*2书柜(750/个)*3约50万电话(100/部)*10编辑室(文案)办公桌(700/张)*10办公椅(500/把)*10电脑(苹果MB420CH一体机L8万/台)*10路由器(网件(NETGEAR)DGND3700千
22、兆双频600MADSL一体无线路由器1300/个)*2打印机800元/台)*2书柜(750/个)*3电话(100/部)*10约35万会议室投影仪(索尼3万/台)*1会议桌椅(2万)*杂物桌(5000)*1电话(100/部)*1电脑(苹果MB420CH一体机L8万/台)*1约8万、VlP办公室办公桌(2万)*1办公椅(1万)*1电脑(苹果MB420CH一体机1.8万/台)*1路由器(网件(NETGEAR)DGND3700千兆双频600MADSL一体无线路由器1300/个)*1打印机(HP黑白激光打印机LaserJet5200dtn16000元/台)*1书柜(750/个)*1空调(HaierKFR
23、72LW07GAC22A9000/台)*1会客桌椅子(1万)*1电话(100/部)*1约9万访谈室会客桌椅(1万)空调(HaierKFR72LW07GAC22A9000/台)*1*1电脑(苹果MB420CH一体机1.8万/台)*1电话(100/部)*1约3.81万编导办办公桌(700/张)*6办公椅(500/把)*6电脑(苹果MB420CH一体机1.8万/台)*6路由器约15万(网件(NETGEAR)DGND3700千兆双频600MADSL一体无线路由器1300/个)*2打印机(HP打印机800元/台)*2书柜(750/个)*3空调(HaierKFR72LW07GAC22A9000/台)*3电
24、话(100/部)*3后期办办公桌(700/张)*6办公椅(500/把)*6电脑(苹果MB420CH一体机1.8万/台)*6路由器(网件(NETGEAR)DGND3700千兆双频600MADSL一体无线路由器1300/个)*2(HP打印机800元/台)*2书柜(750/个)*3空调(HaierKFR72LW07GAC22A9000/台)*3电话(100/部)*3约42万维护办办公桌(700/张)*2办公椅(500/把)*2电脑(苹果MB420CH一体机1.8万/台)*2路由器(网件(NETGEAR)DGND3700千兆双频600MADSL一体无线路由器1300/个)*1打印机(HP打印机800元
25、/台)*1书柜(750/个)*1电话(IO0/部)*2约4万技术办办公桌(700/张)*3办公椅(500/把)*3电脑(苹果MB420CH一体机1.8万/台)*3路由器(网件(NETGEAR)DGND3700千兆双频600MADSL一体无线路由器1300/个)*1打印机(HP打印约5万机800元/台)*1书柜(750/个)*1空调(HaierKFR72LW07GAC22A9000/台)*1电话(100/部)*3演职人员办公室办公桌(700/张)*2办公椅(500/把)*2电脑(苹果MB420CH一体机1.8万/台)*2路由器(网件(NETGEAR)DGND3700千兆双频600MADSL一体无
26、线路由器1300/个)*1(HP打印机800元/台)*1书柜(750/个)*1空调(HaierKFR72LW07GAC22A9000/台)*1电话(100/部)*2约5万控制室办公桌(700/张)*4办公椅(500/把)*4电脑(苹果MB420CH一体机1.8万/台)*4路由器(网件(NETGEAR)DGND3700千兆双频600MADSL一体无线路由器1300/个)*2打印机(HP打印机800元/台)*1书柜(750/个)*2空调(HaierKFR72LW07GAC22A9000/台)*1电话(100/部)*4约6万化妆室化妆台(300/张)*5化妆椅子(100/把)*5全身镜(50/个)*
27、2化妆灯(300)*10化妆品(2000/套)*5化妆工具(500)*5电话(100/部)*2约L8万服务器机房服务器20万、安全机柜9万、PC计算机3*60000=18万、磁盘存储器3万、UPSl万、漏约151万洞扫描13万、空调系统5万、通风系统2万、监控系统11万、网络防毒软件11万、防火墙系统8.5万、网页篡改系统50万、灭火系统1万电话(100/部)*1终端处理集群机柜5万、报警终端2万、串行切换器3万、操作系统、作业调度软件、集群部署软件、备份还原软件、并行环境、电话(100/部)*1约10万美工室办公桌(700/张)*5办公椅(500/把)*5空调(HaierKFR72LW/07
28、GAC22A9000/台)*1书柜(750/个)*1电脑(苹果MB420CH一体机1.8万/台)*5电话(100/部)*2约10.6万数据库磁盘存储器3万、SYBASE数据库20万/cpu、电脑(苹果MB420CH一体机1.8万/台)、约25万导播室专业监视器(1万)*5、对讲机(2000)*2、电话(100)*1、电脑(苹果MB420CH一体机1.8万/台)*1约8万配音房非线性编辑器(华科飞扬极速X930万)、话筒(10万)、调音台(1万)、电脑(苹果MB420CH一体机1.8万/台),专业声卡(2000),监听音箱(2万),耳机(2万),隔音窗300m2约49万总计约X此项总投资为X万元人民币。
