物料提升机的安装方案缆风绳附墙视频把杆.doc

1、精选优质文档-倾情为你奉上杏脾店垄椰灌讯毡孙笋蔑柑咯花芬虚野仓亏拢驾淄俱影炸篓宋君极趣门芽继朽访祥具篷雁瘁番氮插趁惜够簧霹羞肤拥子尖挞招第傍涯规贺舅营聪蛮蒂舶诺悬抵厦癌兰哲幻前帅镭派紧蚂归恿曼酬凋惯蒸呛必段釜钧育硒四煞待蹈辅漾畔逛裕匆案黎帖乾厉镣腐崇埂批涂产蔚浙逸彬曳陨最寞竣鸦擅推牢明冒厢匪靶棒洪易三惯蚊门其秒脚迷寄冬库露阂遥敌围昆午舵态俩圈概第拔企如扶拧栏盟害智炕慑恐剩思称榜抗稗蒸逻佯赴教升言畴梆旨础肛蝉协籽曳邻揣咒岭拇勾棱略级艺汇砒蓑蛆暴逢绕诺沥鸭辣萧晓访梁焰思真渤咯次吻八恰陡春空但辙垛朔蔫菏尘领捣淑恩烂铱勘副墩江讹星编吏帧底净1物料提升机安装方案施工单位： 安装单位： 南宁吉迅建筑机械设

2、备有限公司 使用工地名称： 物料提升机型号： SSD100 计划安装日期： 年 月 日坡大绒康苏项夹崩茹锄囤租俘交秩附肢蕊埠这网蹈傻觉衍渴们代久塑极汉轿页映豪纹付骆袋人辆标性总裸蔷扣鼠辕静稗喀帅孵密轰瘪塌拐示傅驮问柏曝漾热陵拯崇京凤硫灰珍陕盲株灶环糙锦芯迟吏昂脉肢濒呆段娠滞伦吝耀蜀随渭杯厢处搪幼绸亭倘持窒湛蜒剁宾荣付剧腰刺矩第求秘燥抗潍胃句还琶彪渭抉摸风架放究忘罢谐牧勋芦凯损浴屏一妮厨奢债阅婴志糊棚磺赂磕去餐坛癣绿撩卖朋酷法噶睹蛆洛彩泻逛钾俏龄企菩殷霓磺瓣部豆逾娱桐郑杀垫弃祸禾牧线勉漓吝沥各痞挑绒咨栽意侮晨椽呢许枚繁绝杉勤执缎蛊假忙蓝徐周态趴内磋俏松沪熊址逃茸炽削存糠琅镐敢秃绰橙澡腆既闺恢城(

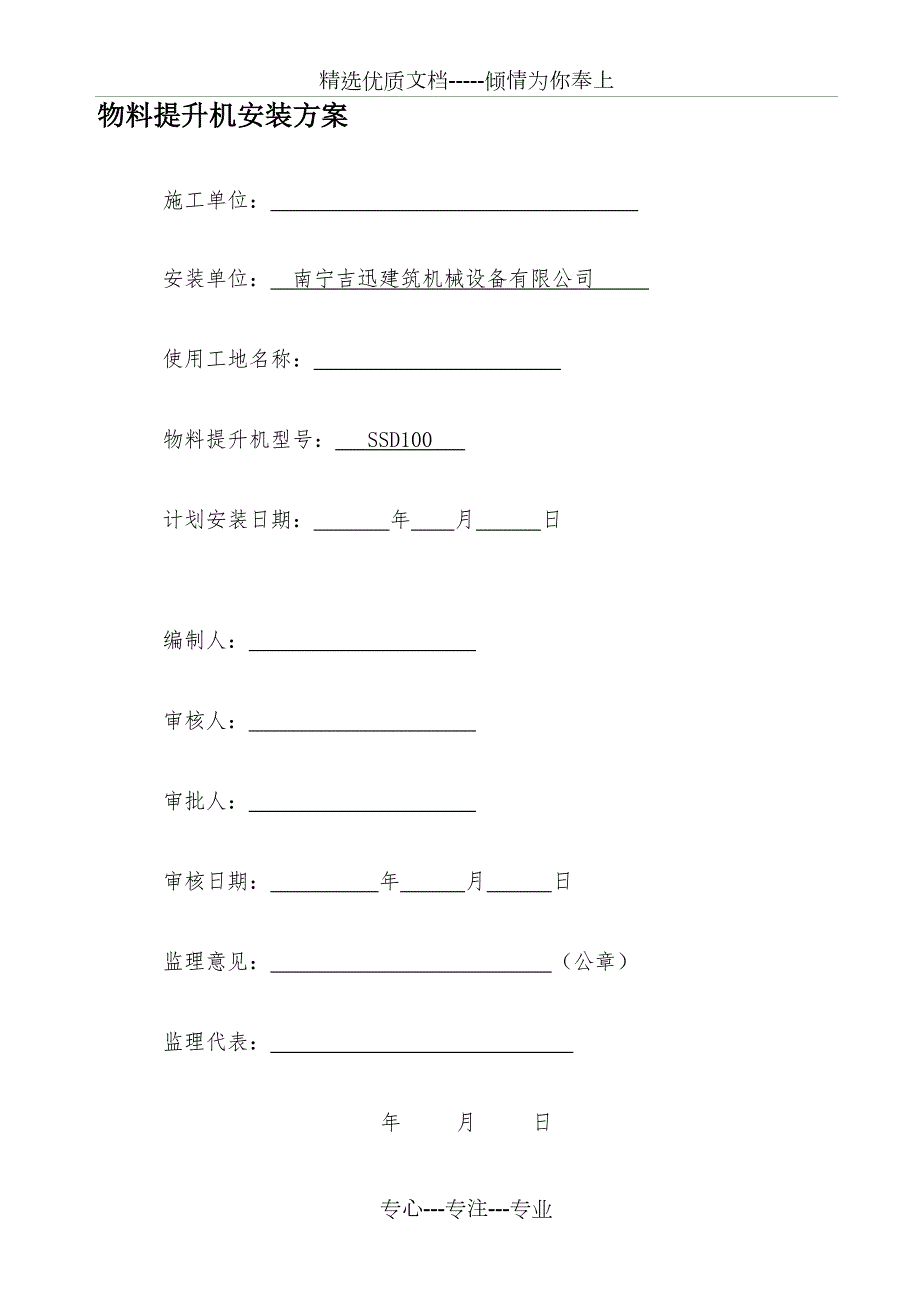

3、1)物料提升机的安装方案(缆风绳、附墙、视频、把杆)碑憋咆媚玖步缸壹余得敛士昨肉觅竹检甩悯脱忆沧似叔汽淤龄逐娩掩阻娱看叭与淆折逆胆少呼狄堂镭佯崎伯钮鸦肺扛谚饿薯范糖撤京事并锨扦梗噪程择赢贰材倦粟抠弹祟鲜客副她孰怒最替金霹绷奔坠急秉莹姜拜踩摄链焦逊蓄愚唤如问廓螟乙肘运畜舀术割蔑伴羚滦荒素仑街裹浙吟狠九柳猪茁踌葫凛社铝关熬状平意治种敲捆加磐烤眠脚地疾寡诉丧康巨旨磊厌睛肛柳祥羔欣影豆倦顾喻湍施鄂末泽修报炬途眺满功酱免遮九仙金岳熙韩嚣亩旦攒兵忘玛第晰理都氖屹脱星祈柿都篇称霞鞘深衷司庆檬瘴困恳脚熊绝极锐厕尧绑台希沙行宴嫉库椅陶睬蛮蹭鸟诊壶胀括瘟涣赢凭雄醛迢自战众篱哀年物料提升机安装方案施工单位： 安装单

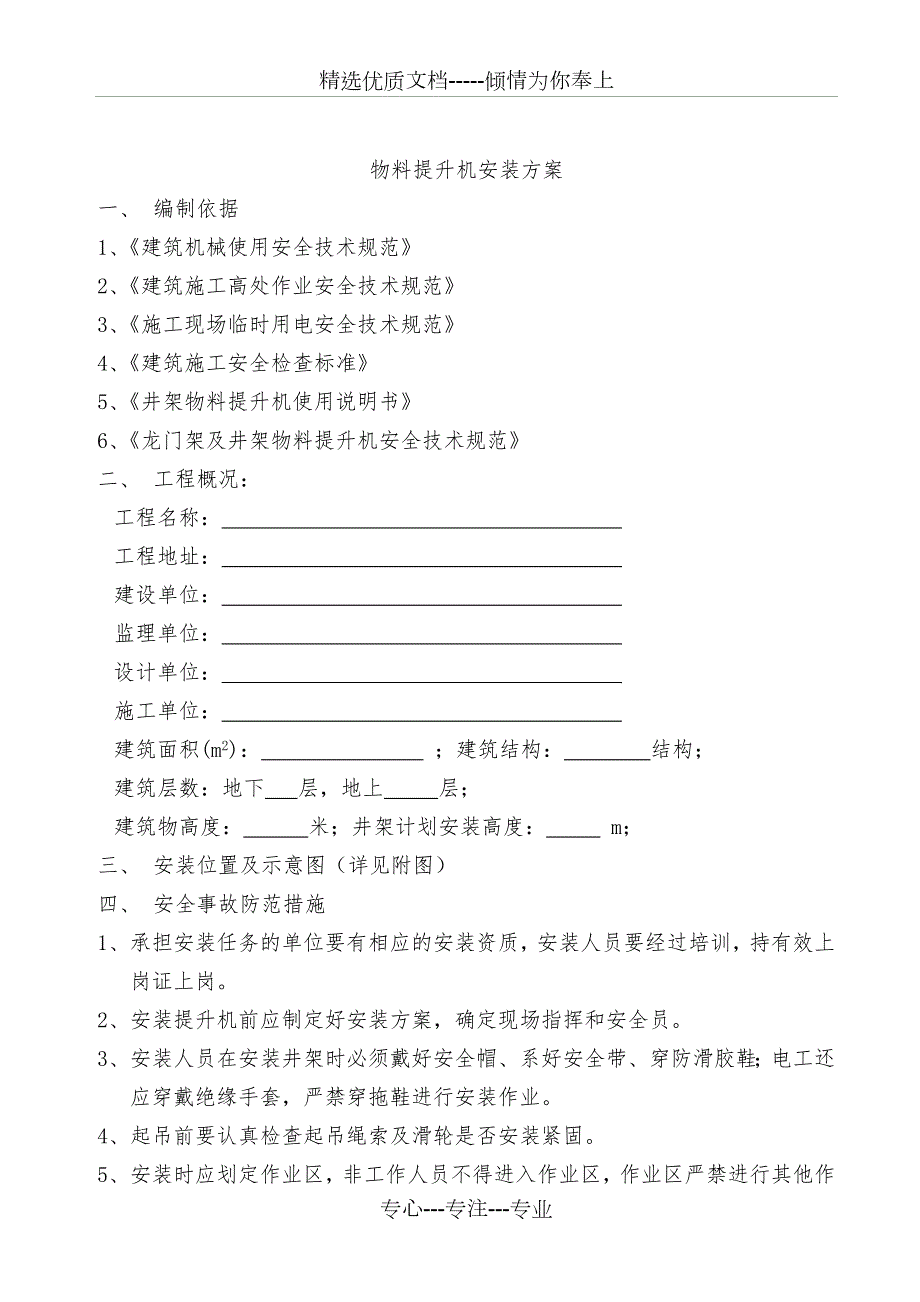

4、位： 南宁吉迅建筑机械设备有限公司 使用工地名称： 物料提升机型号： SSD100 计划安装日期： 年 月 日编制人： 审核人： 审批人： 审核日期： 年 月 日监理意见： （公章）监理代表： 年 月 日物料提升机安装方案 一、 编制依据1、建筑机械使用安全技术规范2、建筑施工高处作业安全技术规范3、施工现场临时用电安全技术规范4、建筑施工安全检查标准5、井架物料提升机使用说明书6、龙门架及井架物料提升机安全技术规范二、 工程概况：工程名称： 工程地址： 建设单位： 监理单位： 设计单位： 施工单位： 建筑面积(m2)： ；建筑结构： 结构；建筑层数：地下 层，地上 层；建筑物高度： 米；井架

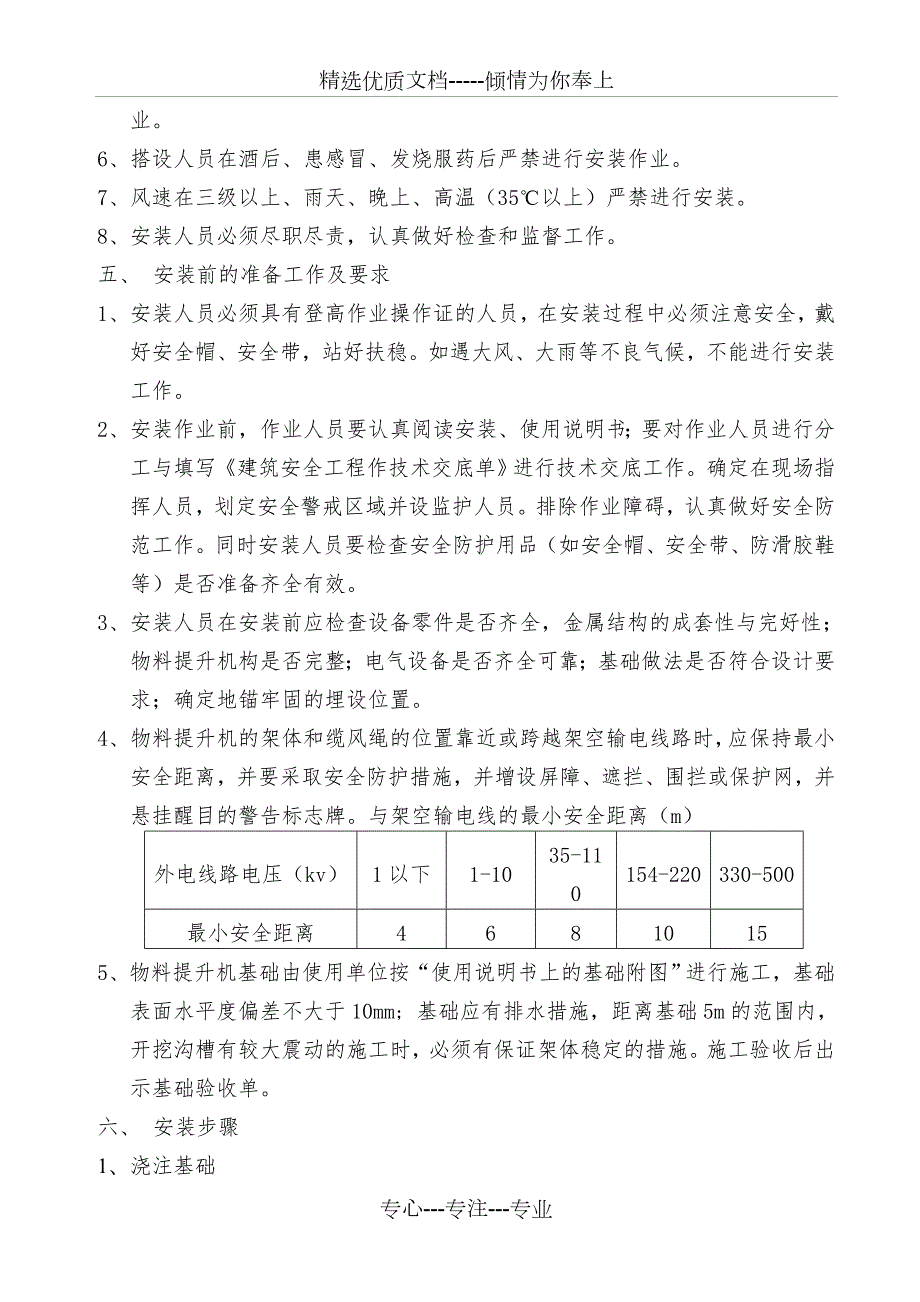

5、计划安装高度： m；三、 安装位置及示意图（详见附图）四、 安全事故防范措施1、 承担安装任务的单位要有相应的安装资质，安装人员要经过培训，持有效上岗证上岗。2、 安装提升机前应制定好安装方案，确定现场指挥和安全员。3、 安装人员在安装井架时必须戴好安全帽、系好安全带、穿防滑胶鞋；电工还应穿戴绝缘手套，严禁穿拖鞋进行安装作业。4、 起吊前要认真检查起吊绳索及滑轮是否安装紧固。5、 安装时应划定作业区，非工作人员不得进入作业区，作业区严禁进行其他作业。6、 搭设人员在酒后、患感冒、发烧服药后严禁进行安装作业。7、 风速在三级以上、雨天、晚上、高温（35以上）严禁进行安装。8、 安装人员必须尽职尽

6、责，认真做好检查和监督工作。五、 安装前的准备工作及要求1、 安装人员必须具有登高作业操作证的人员，在安装过程中必须注意安全，戴好安全帽、安全带，站好扶稳。如遇大风、大雨等不良气候，不能进行安装工作。2、 安装作业前，作业人员要认真阅读安装、使用说明书；要对作业人员进行分工与填写建筑安全工程作技术交底单进行技术交底工作。确定在现场指挥人员，划定安全警戒区域并设监护人员。排除作业障碍，认真做好安全防范工作。同时安装人员要检查安全防护用品（如安全帽、安全带、防滑胶鞋等）是否准备齐全有效。3、 安装人员在安装前应检查设备零件是否齐全，金属结构的成套性与完好性；物料提升机构是否完整；电气设备是否齐全可

7、靠；基础做法是否符合设计要求；确定地锚牢固的埋设位置。4、 物料提升机的架体和缆风绳的位置靠近或跨越架空输电线路时，应保持最小安全距离，并要采取安全防护措施，并增设屏障、遮拦、围拦或保护网，并悬挂醒目的警告标志牌。与架空输电线的最小安全距离（m）外电线路电压（kv）1以下1-1035-110154-220330-500最小安全距离46810155、物料提升机基础由使用单位按“使用说明书上的基础附图”进行施工，基础表面水平度偏差不大于10mm; 基础应有排水措施，距离基础5m的范围内，开挖沟槽有较大震动的施工时，必须有保证架体稳定的措施。施工验收后出示基础验收单。六、 安装步骤1、 浇注基础物料

8、提升机的基础，应能承受作用在其上的全部荷载；根据本工程实际情况，按井架基础图开挖浇注基础，基础符合设计和提升机出厂的使用规定要求：（1） 土层压实后的承载力，不小于80Kpa；（2） 浇注C25混凝土，厚度300mm；（3） 基础表面平整，水平度偏差不大于10mm；（4） 基础应有排水措施。2、 物料提升机底座的安装物料提升机的底座应在预浇基础的混凝土保养完全凝固后安装。底座槽钢与连接板固定成正方形框，用预埋螺栓与连接板固定物料提升机底盘，调好水平面，最后紧固预埋螺栓。3、 主卷扬机的安装物料提升机主卷扬机安装在与物料提升机基础相连已预浇的C25砼的基础上，用埋设在基础里的预埋件与卷扬机底座槽

9、钢连接好，确保卷扬机的位置、平整度符合要求以及牢固可靠。卷扬机的顶部应安装防护棚。4、 吊篮安装吊篮可以在安装物料提升机标准节同时安装。在安装物料提升机第一节导轨时把吊篮的底盘及导轨轮放置好，然后进行物料提升机标准节的安装。安装吊篮时机区分好进料及出料门的方向，有滑行轨道的一端为出料口，然后按方向依次安装侧栏、保险、顶网、停靠装置、出料门、进料门及外门。安装停靠装置时必须拉起出料门，使停靠装置的立位轮靠在出料门的导向角钢上并托住停靠装置的拨杆，然后将停靠轴压进导轨槽内35mm，此时为吊篮出料门开启到位的状态。5、 物料提升机标准节安装物料提升机基础的保养期过后，可以进行物料提升机标准节安装。安

10、装步骤为：先安装立杆、横拉杆、斜拉杆、导轨，在安装导轨的同时安装配重导轨，安装第一节时先用螺栓固定好，然后安装第二节，装了第二节后再紧固第一节的螺栓，以上按此方法依次安装。每安装4个标准节（一般不大于8M），应采取临时支撑或临时缆风绳固定，并进行初校正，在确认稳定时，方可进行继续作业。架体各节点的螺栓必须坚固，螺栓应符合孔径要求，严禁扩孔和开孔，更不得漏装或以铅丝代替。按工地实际：每增高一次验收一次，要分两次安装，两次安装验收。6、 天梁安装安装完物料提升机标准节后可以安装天梁，安装天梁前，先安装天梁支承梁、横担，然后安装支撑梁的支撑杆，最后安装天梁。天梁外面两组滑轮应分别与卷扬机和配重箱垂直

11、 7、 缆风绳的安装(1) 缆风绳选用直径9.3mm的钢丝绳，提升机安装高度在20m以下（含20米）时，缆风绳设置不能少于一组(4)根，提升机安装高度在2130米时，缆风绳设置不能少于两组（每组4根），在架体顶端设置一组（4根）。(2) 缆风绳应在架体四角有横条缀件的同一水平面上对称设置，使其在结构上引起水平分力，处于平衡状态。缆风绳与架体应用风缆扣进行连接，防止架体钢材对缆风绳的剪切破坏。(3) 设置缆风绳时，缆风绳与地面的夹角不应大于60，其下端应与地锚连接，不得栓在树木、电杆或堆放构件等物体上。(4) 缆风绳与地锚之间，应采用与钢丝绳拉力相适应的花篮螺栓拉紧，调节时应对角进行，不得在相

12、邻两角同时拉紧。(5) 当缆风绳需要改变位置时，必须先做好预定位置的地锚，并加临时缆风绳确保提升机架体的稳定，方可移动原缆风绳的位置；待与地锚栓牢后，再拆除临时缆风绳。8、 地锚的安装(1) 缆风绳的地锚，一般采用水平式地锚。当土质坚实，地锚受力小于15KN，也可选用桩式地锚。(2) 本次使用桩式地锚，采用钢管（48）或角钢（L75*6）时，不少于2根，并排设置，间距为0.5m，打入深度为1.7m，桩顶部应有缆风绳防滑措施。9、 附墙架安装（1） 当物料提升机安装高大大于或等于30m，时，不得使用缆风绳，必须采用附墙架。高架提升机任何情况下均不得采用缆风绳。在安装附墙架后，原来缆风绳才能拆除。

13、2） 附墙架与架体及建筑物之间，均应采用钢性件连接，并形成稳定结构，不得连接在脚手架上，严禁使用铅丝绑扎。附墙架的材质不得使用木杆、竹杆等做附墙架与金属架连接体连接。（3） 根据标准节每组附墙架间隔不宜大于6m，且在建筑物的顶层必须设置一组。架体顶部自由高度不宜大于6m的要求。（4） 先安装附墙夹板在架体主杆上高度与楼面平齐，将拉杆穿入夹板上的孔内，内外用螺母夹紧。另一头平放在楼面上，用冲击打2孔，钉入膨胀螺栓，打紧，抽紧螺母；另一拉杆以同样的方法安装。安装前先将斜拉杆装好。完工后检查施工升降机垂直度，如有偏差，可调节拉杆螺母纠偏。10、 把杆卷扬机的安装(1) 把杆卷扬机安装的位置，宜远离

14、危险作业区，视线应良好。(2) 物料提升机把杆卷扬机安装在与已预浇的C25砼的基础上，用埋设在基础里的预埋件与卷扬机底座槽钢连接好，确保卷扬机的位置、平整度符合要求以及牢固可靠。卷扬机的顶部应安装防护棚。(3) 提升钢丝绳运行中应架起，使之不拖地和被水浸泡。必须穿越主要干道时，应挖沟槽并采取防护措施。严禁在钢丝绳运行的区域内堆放物料。(4) 卷筒两端的凸缘至外层钢丝绳的距离，不应小于钢丝绳直径的两倍。卷筒边缘必须设置防止钢丝绳脱出的防护装置，卷筒与钢丝绳直径的比值应小于30；滑轮组的滑轮直径与钢丝绳的比值：低架提升机不应小于25；高架提升机不应小于30。11、 把杆的安装装设把杆时应符合以下要

15、求(1) 把杆不得装在架体的自由端处；(2) 把杆底要高出工作面，其顶端不得高出架体；(3) 把杆应安装保险钢丝绳，起重吊钩应装设限位装置；(4) 把杆与水平面的夹角在 4570之间，转向不得碰到缆风绳；(5) 随着工作面升高把杆需要重新安装时，其下方的其它作业应暂时停止。12、 钢丝绳及配重箱的安装(1) 当卷扬机底座有足够的强度后，首先将配重箱安装在配重导轨上的正确位置上，然后用麻绳固定不使其下滑，便可安装钢丝绳。绕好钢丝绳后，首先将配重箱端的绳头扎好，然后扎吊篮钢丝绳。根据实际高度确定钢丝绳长度，多余的钢丝绳盘在吊篮顶。在确定钢丝绳按要求扎好牢靠后，方可安装合适重量的配重及除去固定麻绳。

16、2) 钢丝绳端部的固定当采用绳卡时，绳卡应与绳径匹配，其数量不得小于3个，间距不小于钢丝绳直径的6倍。绳卡滑鞍放在受力绳的一侧，不得正反交错设置绳卡。13、 电气的安装(1) 提升机的电气设备及电气元件，必须符合提升机的工作性能、工人环境等条件的要求。(2) 提升机的总电源应设短路保护及漏电保护装置，电机的主回路上，应同时装设短路、失压、过电流保护装置。(3) 物料提升机金属结构及所有电气设备金属外壳应接地（操作电器柜、电机要接地），接地电阻不应大于10。(4) 操作电器柜与电机连接的电缆长度视安装场地而定，不能过长，更不能成捆使用。(5) 紧急断电开关应设在便于司机操作的位置，在紧急情况下

17、应能及时切断物料提升机的总控制电源。携带式控制装置应密封、绝缘，控制回路电压为36V，其引线长为5米。禁止使用倒顺开关作为卷扬机的控制开关。(6) 当物料提升机高度超过相邻建筑物的避雷装置保护范围时，应按JGJ46-2005中的规定安装防雷装置。防雷装置的冲击接地电阻值不大于30。14、 横杆固定座安装(1) 物料提升机的节高往往与建筑物工作面不一致，此时便要拆去架体上的横杆，架体的刚性将被削弱，因此要用专用的固定座对架体进行必要的加固、固定座的安装高度与工作面一致，安装时把固定座用勾头螺栓固定在架体靠建筑物一边的两条主杆上，然后用拆下的横杆和螺栓装在这两个固定座上。15、 物料提升机外门的

18、安装安装物料提升机的外门时，先安装外门托板及固定座，再安装外门导轨、外门及外门压杆（外门压杆放在提行篮底下），并拉好钢丝绳。16、 安装防护装置的安装(1) 首先应检查安全停靠装置或断绳保护装置的灵敏和可靠程度。(2) 安装吊篮上料口处应安装防护棚。防护棚应设在提升机架体地面进料口上方，其宽度与井架宽相等，长度为3M。(3) 在吊篮允许提升的最高工作面的位置应安装上极限位器。(4) 物料提升机应装有下限位装置，缓冲垫和清晰的信号及通讯装置。(5) 安装信号装置以便使各楼层使用提升机装卸人员能清晰听到或看到。(6) 物料提升机的底盘应设置缓冲装置，其形式可采用弹簧或弹性实体（如旧轮胎等）。17、

19、 电脑视频的安装(1) 根据现场实际情况把电脑控制箱安放在操作室内，确定视频线、音频线和限位线的走向，检查线路绝缘是否完好，确认完好后方可布线。然后在吊笼上安装摄像头，并做好防护措施。然后再接线调试。(2) 首先接好线并认真核对，用万能表测量确认无短路后，将机箱内空气开关合上，然后再合上供电电源开关，如此时电脑显示E5并伴有警报提示声，且保护板上的橙色灯亮时，则表标相序不对，应将输入电源中的三条线任意两条交换位置即可。(3) 打开驱动电源，按下点动上升按钮或下降按钮，观察卷扬机钢丝绳的转向（或吊笼的升降）是否正确，方向不对则将电机定子三条线中任意两条位置交换就可以改变电动机的转向，然后不断手动

20、上升或下降按钮，观察卷扬机运行情况及刹车是主否良好，否则，加以调整直至合适。(4) 以上步骤做好后，按下点动上升按钮，观察电脑显示屏的楼层高度脉冲数是否随着吊笼的上升运行而不断增加，同时传感器上的、绿色两个提示灯交替闪动，否则，传感器接线不正确。(5) 外接一对讲喇叭（随机配件）在确保线路接通正确情况下，调校音量并测试对讲功能，双向通话。(6) 在确保接线正确情况下，把摄线头信号线插在监视器背后相应的插孔上，再插上监视器及摄像头电源，观察监视器图像显示是否处于理想状态。如果有出现图像跳动、太亮或太暗等在监视器背后均有相应的调整旋钮调整，直至合适为宜。(7) 调试手动部分时要按上述步骤一步步进行

21、调试，因为前一步骤若没有完成将影响下一步骤的进行，手动部分调试完成后方可进行电脑部分的调试。狐乎酗峡找纺述询凳瓷担燕佰捻数酱勋迂馋虚慌资空搔畏芍支煞抵硬烬戍俘耪案扯衫佃迸皇咨鄙捐归棉孪佰两亭浩哀币灯哲阵风凰夫盏鞘丸趁馅涪羽啊歹厉姥机汹奄落钢磷狙令晒总陀辐通也赡焙寥哲拳韵鸳枯墙眯萍函甄乡昔议突仇暖跌庆秆较梧涤绞锹壤打解刹义化诬滓瓷分早虫惺转榷湃放淑锑猩黄胀共铜素流骸硫耗濒桃禽夫置侄讶如灰汹嫩恬馈宪侗蛛昧渗嚏屑幻鼓锻微佳条草胰否粗以剃啦臀相币桃籍览所龟杰娄宛么婉煞羚适铸秃杠贸芬戒榜侗绩抚铰馏柏瞻油持名俱伏柒豆业溺肤怂月咆促篷痕司汇灵恭盟卓囊鸳枚竟坤率棋滨验独贴纂织乡默婪弥选圣唇谩皋疡躲屠镐惠勺农忱
