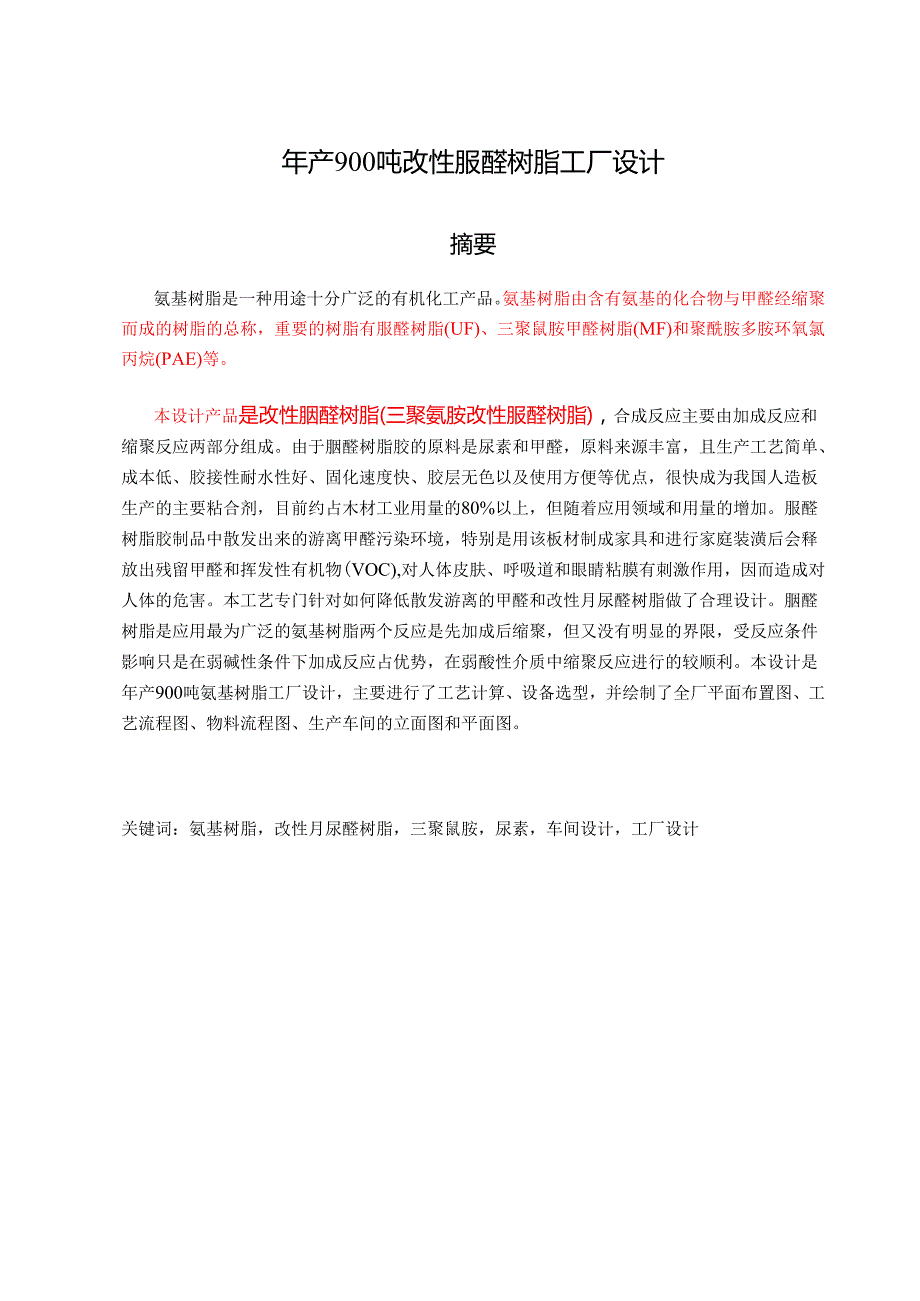

1、年产900吨改性服醛树脂工厂设计摘要氨基树脂是一种用途十分广泛的有机化工产品。氨基树脂由含有氨基的化合物与甲醛经缩聚而成的树脂的总称，重要的树脂有服醛树脂(UF)、三聚鼠胺甲醛树脂(MF)和聚酰胺多胺环氧氯丙烷(PAE)等。本设计产品是改性胭醛树脂(三聚氨胺改性服醛树脂)，合成反应主要由加成反应和缩聚反应两部分组成。由于胭醛树脂胶的原料是尿素和甲醛，原料来源丰富，且生产工艺简单、成本低、胶接性耐水性好、固化速度快、胶层无色以及使用方便等优点，很快成为我国人造板生产的主要粘合剂，目前约占木材工业用量的80%以上，但随着应用领域和用量的增加。服醛树脂胶制品中散发出来的游离甲醛污染环境，特别是用该板
2、材制成家具和进行家庭装潢后会释放出残留甲醛和挥发性有机物(VOC),对人体皮肤、呼吸道和眼睛粘膜有刺激作用，因而造成对人体的危害。本工艺专门针对如何降低散发游离的甲醛和改性月尿醛树脂做了合理设计。胭醛树脂是应用最为广泛的氨基树脂两个反应是先加成后缩聚，但又没有明显的界限，受反应条件影响只是在弱碱性条件下加成反应占优势，在弱酸性介质中缩聚反应进行的较顺利。本设计是年产900吨氨基树脂工厂设计，主要进行了工艺计算、设备选型，并绘制了全厂平面布置图、工艺流程图、物料流程图、生产车间的立面图和平面图。关键词：氨基树脂，改性月尿醛树脂，三聚鼠胺，尿素，车间设计，工厂设计摘要I第一章绪论11.1 厂址及气
3、象条件11.2 工厂设计可行性分析11.2.1 设计任务和依据11.2.2 氨基树脂的应用及发展概况11.2.3 具体生产产品的确定21.2.4 本课题预解决的主要问题2第二章产品与原料的性质与规格32.1 改性三聚氧胺月尿醛树脂的质量标准和规格32.2 生产月尿醛树脂的原料的特性与规格3第三章合成工艺设计和分析53.1 游离甲醛的来源53.2 降低游离甲醛含量的途径53.3 三聚氧胺改性月尿醛(MUF)树脂的合成73.4 合成过程中原料对反应结果的影响73.4.1 甲醛与尿素摩尔比的影响：73.4.2 三聚氧胺用量的影响83.5 不同工艺条件下改性月尿醛树脂的合成结果93.5.1 加成反应阶
4、段各工艺参数变化对改性月尿醛树脂的影响93.5.2 缩聚反应阶段各工艺参数的变化对改性月尿醛树脂的影响103.6 改性月尿醛树脂合成工艺路线11主要反应113.7 合成月尿醛树脂树脂工艺113.7.1 反应阶段113.7.2 脱水阶段123.7.3 后处理阶段123.7.4 生产工艺流程叙述12第四章工艺计算134.1 原始数据及所需技术资料134.2 .物料衡算134.2.1 对反映釜进行物料衡算：144.2.2 对蒸发器做物料衡算：144.2.3 对整个系统做物料平衡计算15第五章设备工艺计算及其选型155.1 搅拌反应釜的设计155.1.1 物料衡算：155.1.2 热量衡算：165.1
5、3 材料选择195.1.4 釜体的设计计算195.1.5 封头的设计选型195.1.6 封头与釜体的连接形式205.1.7 支座形式205.1.8 反应釜的液位205.1.9 9搅拌装置的设计211.1.10 传动装置设计211.1.11 传热装置设计221.1.12 反应器上的接管及尺寸225.2 蒸发器单效蒸发器235.2.1 对蒸发器做物料衡算：235.2.2 原料液流量235.3 泵的选择245.3.1 输送甲醛的泵245.3.2 输送成品泵255.4 换热器选型255.5 储罐的设计255.5.1 储罐255.5.2 高位计量槽265.6 旋风分离器选型26第六章工厂布置276.1

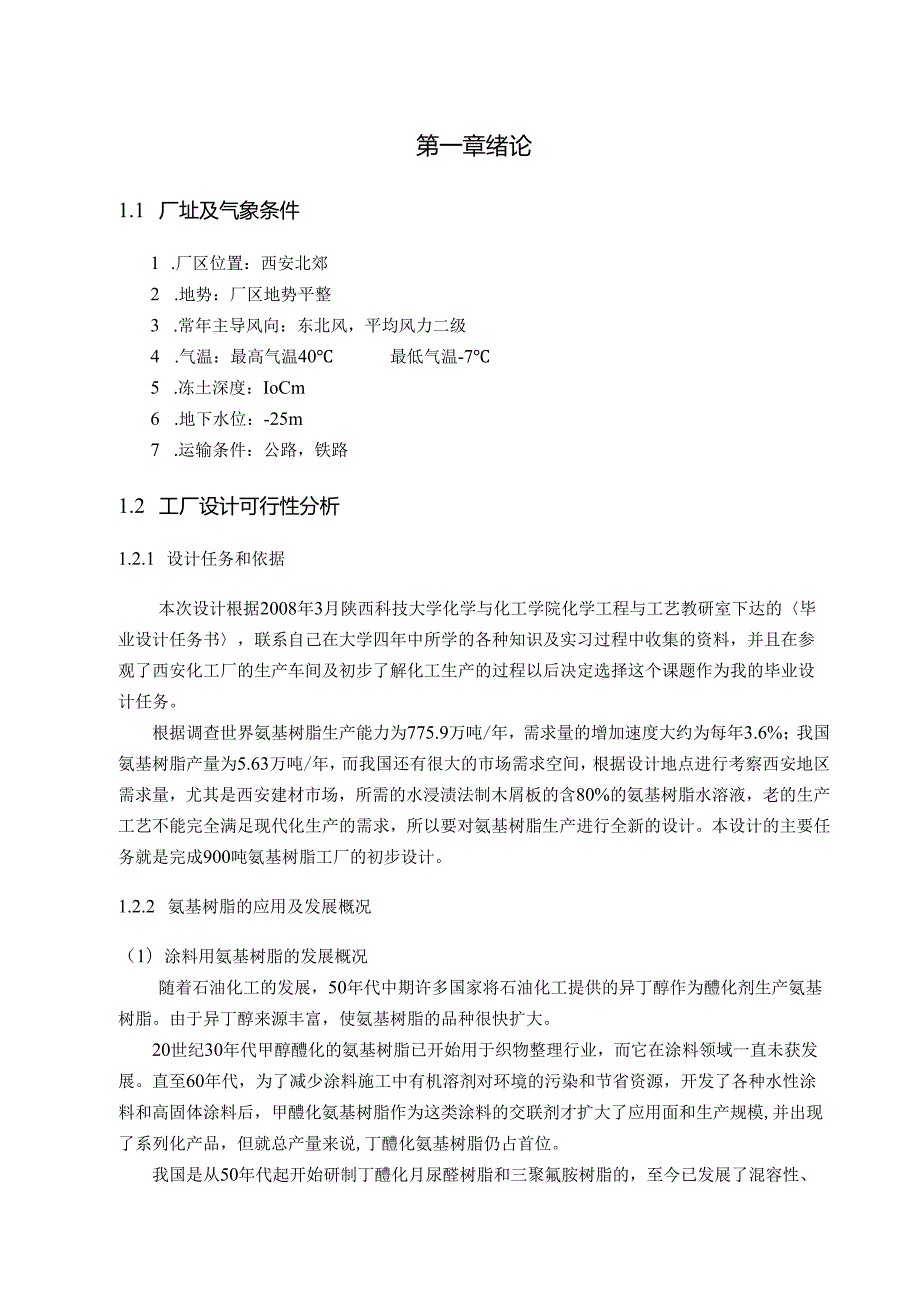

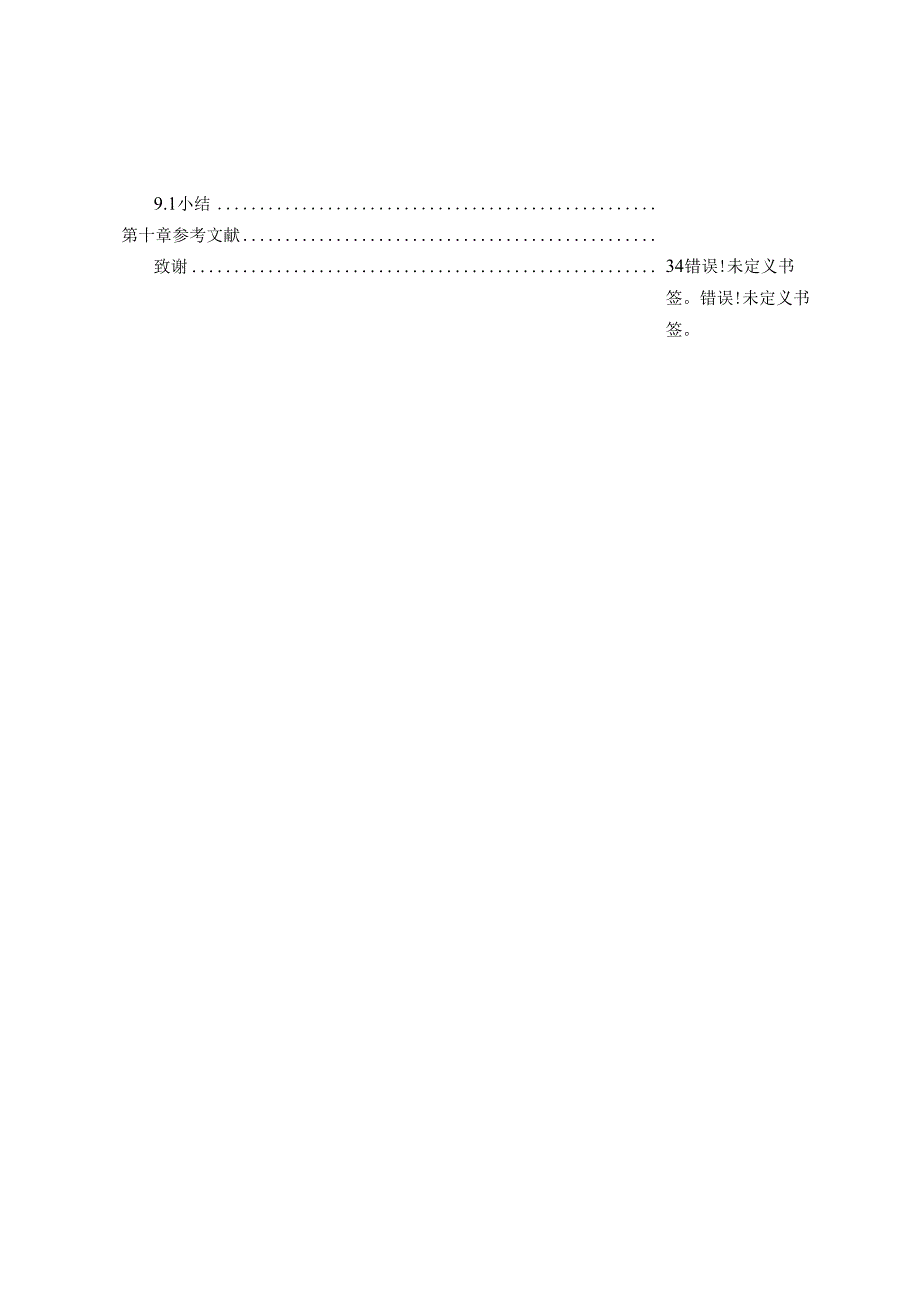

6、 工厂布置的基本任务276.1.1 X布置原则276.1.2 厂区布置总图说明296.2 车间布置296.2.1 车间布置基本原则和要求：296.2.2 车间布置图说明31第七章公用工程327.1 通风327.2 采暖327.3 照明32第八章设备一览表33第九章设计小结349.1小结第十章参考文献34错误!未定义书签。错误!未定义书签。致谢第一章绪论1.1 厂址及气象条件1 .厂区位置：西安北郊2 .地势：厂区地势平整3 .常年主导风向：东北风，平均风力二级4 .气温：最高气温40最低气温-75 .冻土深度：IoCm6 .地下水位：-25m7 .运输条件：公路，铁路1.2 工厂设计可行性分析
7、1.2.1 设计任务和依据本次设计根据2008年3月陕西科技大学化学与化工学院化学工程与工艺教研室下达的毕业设计任务书，联系自己在大学四年中所学的各种知识及实习过程中收集的资料，并且在参观了西安化工厂的生产车间及初步了解化工生产的过程以后决定选择这个课题作为我的毕业设计任务。根据调查世界氨基树脂生产能力为775.9万吨/年，需求量的增加速度大约为每年3.6%；我国氨基树脂产量为5.63万吨/年，而我国还有很大的市场需求空间，根据设计地点进行考察西安地区需求量，尤其是西安建材市场，所需的水浸渍法制木屑板的含80%的氨基树脂水溶液，老的生产工艺不能完全满足现代化生产的需求，所以要对氨基树脂生产进行
8、全新的设计。本设计的主要任务就是完成900吨氨基树脂工厂的初步设计。1.2.2 氨基树脂的应用及发展概况（1）涂料用氨基树脂的发展概况随着石油化工的发展，50年代中期许多国家将石油化工提供的异丁醇作为醴化剂生产氨基树脂。由于异丁醇来源丰富，使氨基树脂的品种很快扩大。20世纪30年代甲醇醴化的氨基树脂已开始用于织物整理行业，而它在涂料领域一直未获发展。直至60年代，为了减少涂料施工中有机溶剂对环境的污染和节省资源，开发了各种水性涂料和高固体涂料后，甲醴化氨基树脂作为这类涂料的交联剂才扩大了应用面和生产规模,并出现了系列化产品，但就总产量来说,丁醴化氨基树脂仍占首位。我国是从50年代起开始研制丁醴
9、化月尿醛树脂和三聚氟胺树脂的，至今已发展了混容性、固化性不同的若干品种，70年代初自制苯代三聚氧胺，合成了丁醴化苯代三聚氟胺甲醛树脂。不久，又开发了异丁醇醴化的产品，目前这些树脂的生产已达到一定的规模，为我国发展各种氨基树脂漆提供了多品种交联剂。从60年代开始的对甲醇醴化氨基树脂的研究，着重点是放在合成六甲氧基甲基三聚氧胺方面。（2）胶粘剂用氨基树脂月尿醛树脂的发展概况月尿醛树脂是应用最为广泛的氨基树脂，首次由Btollens于1884年合成，1929年德国LG染料公司获得第一个月尿醛树脂胶粘剂的专利，其后在人造板工业中得到了迅速的发展。我国1957年开始工业化生产，由于UF树脂胶的原料是尿素
10、和甲醛，原料来源丰富，且生产工艺简单、成本低、胶接性耐水性好、固化速度快、胶层无色以及使用方便等优点，很快成为我国人造板生产的主要粘合剂，目前约占木材工业用量的80%以上。但随着应用领域和用量的增加，UF树脂胶制品中散发出来的游离甲醛污染环境，特别是用该板材制成家具和进行家庭装潢后会释放出残留甲醛和挥发性有机物（VoC）,对人体皮肤、呼吸道和眼睛粘膜有刺激作用，因而造成对人体的危害。随着人们对室内环境要求的提高,月尿醛树脂甲醛释放量越来越受到关注,低毒月尿醛树脂和无醛系列（如异氟酸酯）胶粘剂的研究成为热点。寻求环境友好生产技术和“绿色人造板”产品是具有战略意义的重要课题，各国对此都十分重视。2
11、0世纪80年代以来，国内外科技工作者对如何降低月尿醛树脂粘合剂中游离甲醛含量的研究作了许多工作。据报道，国内已将月尿醛树脂粘合剂中游离甲醛含量降至0.10%左右。1.2.3 具体生产产品的确定综合比较考虑涂料用氨基树脂和胶粘剂用氨基树脂的应用以及发展方向，以及考察西安地区需求量，尤其是西安建材市场，所需的水浸渍法制木屑板的含80%的氨基树脂水溶液，因此决定选择月尿醛树脂胶为本氨基树脂工厂的主要产品。考虑人造板胶粘剂中甲醛释放量的高低直接关系到人民的生活水平和健康状况的好坏，为了降低甲醛释量,改变月尿醛树脂特性采用的工艺是用三聚氧胺改性以及新的技术生产的月尿醛氨基脂。1.2.4 本课题预解决的主
12、要问题月尿甲醛树脂。英文缩写UF。耐弱酸、弱碱，绝缘性能好，耐磨性极佳，价格便宜，但遇强酸、强碱易分解，耐水性和电性能较差，耐热性也不高，所以要解决的是降低甲醛释放量，改变月尿醛树脂特性。本设计将通过合适的工艺，使生产出来产品的甲醛释放量能够达到国家甚至国际胶粘剂的质量标准，并使月尿醛树脂缺点得以改善，以提高人民的生活水平健康状况！第二章产品与原料的性质与规格2.1 改性三聚氧胺服醛树脂的质量标准和规格PH值7.58.0游离甲醛0.15固含量65左右粘度0.26Pa.s2.2 生产服醛树脂的原料的特性与规格标准生成焰：Hf=-47.1KJmol热容：Cp=93.3Jmol.k缩二月尿含量0.5
13、铁(Fe2O3)含量：0.002水不溶物含量：0.02尿素(CH4N2O)相对分子质量：60外观：白色结晶含氮量(以干基计)%46.3水分含量：0.5游离氨(NH3)含量：0.01工业甲醛(福尔马林溶液)的物理性质外观：无色透明液体，在低温时能自聚成微浑37%含量氢氧化钠(NaOH)密度815Kgm3甲醛含量，g100g:37+0.5甲酸含量g100ml:0.04灼烧残渣含量，g100ml:0.005沸点，：96标准生成焰：Hf=-116KJmol甲醇含量，g100g:12铁含量，g100ml:2,确保二羟基月尿的生成；第二批尿素加入后UF=1.8-1.9,使加入的甲醛尽量反应充分，降低游离甲
14、醛的含量;第三批尿素的加入,使产品的游离甲醛进一步降低。通过上述方法使产品中游离甲醛的含量低于1%。同时应控制合适的介质LB值、反应温度和反应时间以使反应达到最佳效果。(2)加入复合改性剂通常UF树脂的F/U物质的量比降低时，会同时带来以下一些问题：树脂胶粘性能下降、树脂的储存期缩短、树脂的水溶性降低、树脂的初粘性下降等。为了解决这些问题，在树脂合成时要添加各种改性剂。据报道，复合改性剂有PQ复合添加剂、聚乙烯醇(PVC)和木质素磺酸盐类等。改性剂加入后与在缩聚阶段产生的羟甲基碳正离子进行缩醛化反应，其作用是控制树脂的胶联度，不断与反应过程中游离出的甲醛进行反应。(3)对体系微观过程和体系的动
15、力学研究应用月尿醛树脂胶体理论，从主要影响因素入手，通过大量实验，研制低游离甲醛含量的月尿醛树脂。实践证明，为改善树脂的微观结构，适当降低缩聚阶段的PH值，有利于加快缩聚反应速度和减少反应体系的羟甲基的相对含量，从而减少了在微观结构上形成二甲基醴或懒结构的几率。国内也有对反应釜内流体动力学研究的报道。搅拌过程是一产生流体复杂动力学的过程，其中很可能存在着非线性浑浊现象。搅拌的关键作用是尽可能使反应釜内的流体流动处于完全混合的状态，这样充分搅拌就能减少反应器内温度和浓度梯度，这与胶的合成缩聚过程的条件相匹配，所以充分搅拌是必要的。制胶过程涉及到复杂的工艺和设备的优化问题，如在工业生产中，往往应用
16、了很成功的小试成果，但总达不到小试的效果，这在很大程度上是由于工业设备放大过程中，只注意了机理过程的相似性，而没有充分考虑达到相同机理所应具备的条件和环境应该相同或相似。人们又往往忽略掉最重要的一条：动力学特征的相似性，即设备放大前后，其动力学特征应尽可能的保持不变。当前，在这方面的工作正在进行着。3.3 三聚氧胺改性月尿醛（MUF）树脂的合成在反应釜中加入第一批甲醛,将PH值调至7.27.8,加入第一批尿素,升温至90反应30min,调PH值至5.45.6,反应至所需粘度。加入第二批甲醛和三聚氟胺,调PH值至8.08.5,反应20min0调PH值至6.56.9,加入第二批尿素,反应至所需粘度
17、再将PH值调至7.58.0,加入第三批尿素,反应O.5h,冷却出料。3.4 合成过程中原料对反应结果的影响3.4.1 甲醛与尿素摩尔比的影响：由于F/U是对MUF树脂性能影响最大的因素,因此首先比较了三聚氟胺用量为3%时（以尿素总量计）不同摩尔比对MUF树脂最终性能的影响,实验结果见3-1表37甲醛与尿素摩尔比对MUF树脂性能的影可以看出,总体上随着最终摩尔比力的降低,游离甲醛、甲醛释放量、胶合强度都在降低。当摩尔比降至一定程度后,月尿醛树脂中就存在了相当数量的游离尿素,可以吸收树脂中的游离甲醛（树脂热固化释放出的甲醛以及树脂固化后水解时放出的甲醛）,从而达到低甲醛释放的目的。但这些尿素同样
18、会与活泼的羟甲基月尿反应,降低了月尿醛树脂的交联程度,也就削弱了板材的胶合强度,因此摩尔比不宜过低。若将第二批尿素在反应末期一次性加入,在弱碱性条件下,尿素与未反应甲醛发生加成反应,生成羟甲基月尿,树脂的游离甲醛量降低了,而羟甲基月尿在受热及水解时会放出甲醛,这可以解释树脂1相对较低的游离甲醛和高甲醛释放量。将树脂2与3对比可知,在酸性阶段投放尿素量相同的情况下,较早投放尿素的树脂缩合程度较深,亚甲基桥键的含量相对较多,羟甲基和亚甲基醴键的含量相对较少,也就具有较低的甲醛释放量。具体反应见图3-1。图37羟甲基麻的缩合反应另外,从树脂4与6、5与7的对比中可看出,酸性阶段的摩尔比超过某一特定值
19、后,甲醛释放量会急剧上升,甚至超过最终摩尔比的影响。但酸性阶段的摩尔比也不可降得过低,否则会导致缩合反应速度加快而不易控制6o综合考虑以上各方面因素,采用图3-2的工艺可实现制备El级月尿醛树脂的目的图3-2制备El级麻醛树脂时温度、PH值和摩尔比随时间的变化一-温度temp;O-PH值PHvalue;一口一F/U3.4.2 三聚氧胺用量的影响三聚氧胺的用量对树脂的性能影响很大。表3-2中列出了采用相同工艺时,三聚氟胺的不同用量与改性月尿醛树脂性能之间的关系。表3-2中的树脂都是采用相同的摩尔比和弱碱一弱酸一弱碱制胶工艺,但随着三聚氟胺用量的增加,甲醛释放量不断降低,胶合强度则先增加后下降。这
20、是由于三聚氟胺与甲醛的加成反应可以形成一系列从二羟甲基三聚氧胺到六羟甲基三聚氟胺的混合物,不同的羟甲基三聚氟胺之间互相发生缩合反应,生成亚甲基桥键和亚甲基醴键,并保留了一部分尚未反应的羟甲基基团,具体过程可见图3-3。而正是相当数量亚甲基醴键的存在才使得MUF树脂在热固化时很少放出甲醛,而月尿醛树脂在同样条件下却会产生大量的甲醛气体。随着三聚氧胺用量的增加,三聚氧胺与甲醛的缩合产物中的亚甲基醴键含量也在增力口,降低了树脂在热固化及水解时放出的甲醛量。同时由于引入了多官能度的三聚氟胺分子,提高了树脂的交联程度,也就加强了板材的胶合性能。另一方面,随着三聚氟胺羟甲基化的进行,其N原子的亲核性不断增
21、强,反应活性也不断加强,而尿素的情况则恰恰相反,这就使得三聚氧胺的加入降低了树脂的固化速度,导致在同样的热压条件下由于固化不完全而使板材的胶合强度不断下降。因此,三聚氧胺的用量也不可过高。表3-2中的后4份树脂甲醛释放量都达到了El级的要求,但树脂10与H的胶合强度却低于11类板标准要求的0.7MPao表3-2三聚氧胺用量对树脂性能的影响图3-3三聚氤胺与甲醛的羟甲基化反应及其产物的缩合反应NHCH2OHN人NNHCH2OH+h2Ahch2ohH2nNNHCH2OHNHCH2OHNHCH2OH人NXNNH2NH21，h2nnNHCH2NCH2OH3.5 不同工艺条件下改性服醛树脂的合成结果表3
22、3不同工艺参数条件下改性麻醛树脂的合成及其性能指标测定结果。表3-4不同反应条件对改性麻醛氨基树脂的影响3.5.1 加成反应阶段各工艺参数变化对改性服醛树脂的影响(1) PH改性月尿醛树脂的影响月尿醛树脂的形成机理表明,加成产物除受尿素与甲醛摩尔比的影响外,还受反应介质PH的影响.反应介质的PH为7.5以上时,很少发生缩聚反应,但加成反应在此附近开始,且反应速度随PH的升高而加快,当PH达到1113时,一羟甲月尿与二羟甲月尿的形成极费这样就会导致羟甲基化不完全,游离甲醛含量升高,树脂的其他性能下降。因此加成反应阶段的PH选择8.0,9.0和10.0,其他工艺条件不变,其实验结果见表3-4。由
23、表3-4可知,pH变化对改性月尿醛树脂的黏度变化影响不大;固化时间随PH的降低而降低,并且当PH从10降到9时,固化时间的变化较大。游离甲醛含量随PH的降低而升高,羟甲基含量、储存期随PH的降低而升高。胶合强度及甲醛释放量随PH的降低而降低,预压性能随PH的降低而越来越好。因此加成反应阶段降低PH有利于提高改性月尿醛树脂的各项性能(2) 反应温度改性月尿醛树脂的影响在其他工艺条件相同时,加成反应温度较高有利于羟甲基化的完全反应。由表3-4可知,反应温度在80。C时改性月尿醛树脂的黏度增加较快,表明低温条件下进行加成反应对提高黏度有利。反应温度越低,改性月尿醛树脂的固化速度越快,树脂中的游离甲醛
24、和羟甲基含量随反应温度的降低而升高,改性月尿醛树脂的储存期随反应温度的降低而缩短。加成反应温度对胶合强度的影响较小,预压性能随加成反应温度的下降而下降,甲醛释放量随加成反应温度的降低而略有升高（在此次实验范围内）。综合而言,升高加成反应温度有利于提高改性月尿醛树脂的综合性能(3) 反应时间改性月尿醛树脂的影响在其他工艺条件不变时,反应时间对改性月尿醛树脂各项性能的影响不具有明显的规律性（表3-4）o相比较而言,适中的反应时间对改性月尿醛树脂的合成有利。3.5.2 缩聚反应阶段各工艺参数的变化对改性服醛树脂的影响（1） PH改性月尿醛树脂的影响缩聚反应阶段的PH控制被认为是月尿醛树脂合成的关键因
25、素。在酸性条件下,一羟甲月尿和二羟甲月尿与尿素及甲醛进行缩聚反应,主要生成亚甲基键和少量醴键连接的低分子化合物,在PH较低的情况下,缩聚反应速度快,易生成不含羟甲基的聚次甲基月尿不溶性沉淀,树脂的水溶性降低,游离甲醛含量增加,适用期缩短,缩聚反应不易控制。这些不利因素在改性月尿醛树脂的合成中同样存在。由表3-4可知,pH对固化时间、游离甲醛含量和羟甲基含量的影响无明显规律性。这可能是PH相对较高造成的（普通月尿醛树脂缩聚反应的PH在4.5左右）。而粘度在PH为5.2时有较大的增长。PH对储存期的影响相当显著,pH较高有利于储存期的延长;胶合强度随PH的降低而增大;预压性能在缩聚反应的整个PH范
26、围内均较理想。PH对甲醛释放量的影响相当显著,随着PH的降低甲醛释放量明显下降。12号实验的结果可以解释为:较低的PH增加了反应速度及激烈程度,在缩聚过程中小分子生成较多,这是导致黏度、游离甲醛含量和羟甲基含量上升的原因;以NH4C1为固化剂时胶液体系中需含有一定量的游离甲醛才能使胶液固化,而12号实验结果中游离甲醛含量相对较高,从而导致胶合强度上升,甲醛释放量下降。（2）反应温度改性月尿醛树脂的影响较高或较低的反应温度,对黏度的影响都较大（表3-4）;改性月尿醛树脂的固化时间随缩聚温度的降低而缩短;改性月尿醛树脂的游离甲醛随反应温度的降低有降低的趋势;改性月尿醛树脂的羟甲基含量随反应温度的降
27、低而增加;高温或低温反应不利于储存期的延长和胶合强度的提高;反应温度越低则胶合板预压性能越差;另外,高温反应有利于降低甲醛释放量。（3）初摩尔比改性月尿醛树脂的影响初摩尔比为2.71.9时,黏度随初摩尔比的降低而增大,固化时间随初摩尔比的降低而缩短,游离甲醛含量在高初摩尔比时较低,羟甲基含量随初摩尔比的降低而降低;储存期受初摩尔比的影响极为明显,初摩尔比越高则储存期越长;胶合强度在初摩尔比为2.3时最好,预压性能与初摩尔比的关系不能确定。甲醛释放量有随初摩尔比降低而升高的趋势。初摩尔比为115时,对粘度的影响最大,羟甲基含量、胶合强度也明显增大,甲醛释放量已经超出El级的水平.3.6 改性服醛
28、树脂合成工艺路线月尿醛树脂合成采用弱碱弱酸弱碱工艺。主要反应：（1）加成反应（羟甲基化）：甲醛与尿素首先生成一羟甲基月尿和二羟甲基月尿。（2）缩聚反应因为缩聚反应是逐步形成的,在脱水过程中，相邻羟甲基月尿分子之间通过亚甲基键或二亚甲基醴键相连形成聚合物，所以工业生产月尿醛树脂时，可以根据缩聚反应的深入程度来控制产物的相对分子质量。其水溶液随相对分子质量的高低表现为低黏度、高黏度、透明和浑浊的浆液。工业生产的月尿醛树脂相对分子质量为数百至数千。（3）三聚氧胺的羟甲基化反应（4）三聚氧胺的缩聚反应3.7 合成服醛树脂树脂工艺月尿醛树脂的生产分三个阶段，每个阶段具体工艺如下：合成工艺反应阶段脱水阶段
29、后处理阶段原料分批加入加成反映缩聚反应蒸发过滤3.7.1 反应阶段（1）加成反应阶段加成反应阶段,pH的降低对改性月尿醛树脂各项性能的提高是有利的;升高加成反应温度对改性月尿醛树脂综合性能的提高有较好的影响;选择适中的加成反应时间有利于提高改性月尿醛树脂的综合性能；(2)缩聚反应阶段缩聚反应阶段,pH的降低除不利于储存期的延长外,对改性月尿醛树脂其他性能的提高均有较好的影响;缩聚温度不宜过高或过低,否则不利于改性月尿醛树脂综合性能的提高;此外，初摩尔比的变化能明显地影响储存期,初摩尔比越高储存期越长;甲醛释放量有随初摩尔比降低而呈升高的趋势。3.7.2 脱水阶段将反应釜中的溶液送到蒸发器中脱水
30、使产品的固含量达到质量标准。3.7.3 后处理阶段成品必须过滤除去树脂中的杂质，如未反应的三聚氧胺，未醴化的羟基三聚氟胺低聚物，残余的催化剂等。助滤剂可采用硅藻土、碳酸镁等物质，过滤温度以6070为宜。3.7.4 生产工艺流程叙述(1)在反应釜中加入第一批甲醛,将PH值调至7.27.8共30min(2)加入第一批尿素,升温至90反应30min,调PH值至1.1. 45.6,反应至所需粘度-共Ih(3)加入第二批甲醛和三聚氟胺，调PH值至8.O8.5,反应20min0共Ih(4)调PH值至6.56.9,加入第二批尿素,反应至所需粘度。共Ih(5)再将PH值调至7.58.0,加入第三批尿素，反应
31、0.5ho共1.5h(6)将溶液送到蒸发器中蒸发部分水分共Ih(7)冷却送到产品储罐共Ih第四章工艺计算1.2. 始数据及所需技术资料(1)生产规模300ta(2)生产时间年工作日300天(3)生产方式间歇式生产(4)生产量每天三批三班倒本设计是年产900吨的氨基树脂工厂其产品是80%的氨基树脂水溶液，纯氨基树脂溶质为900吨(5)损失率3%(6)计算顺序由于产物与原料间计量关系比较简单，且整个工艺过程也较简单,容易得到原料间的比例关系，所以采用顺流程的计算顺序。(7)化学变化参数尿素甲醛三聚氧胺聚合物结构单元分子量6030126102.52在计算聚合物结构元的分子量时，三聚氧胺占尿素的3%则
32、其占原料的百分比为600.0360+301.1+126=0.8%其中1.1为甲醛与尿素的最终摩尔比。单体一(CH2-NH-C=O-NHCH2O)-n分子量为102三聚氧胺聚合物分子量为168所以聚合物结构单元的分子量为10299.2%+1680.8%=102.521.3. 物料衡算衡算公式：进料量=出料量+损失量由于产量较小，计算基准定为千克/天(Kgd)日产量Wd=9001000/(3000.97)=3092.784Kg/d主要原料投料量尿素结构在聚合物结构单元中占58/102.52=57%所以，尿素投料量=3092.784X57%=1762.887Kg/d三聚氧胺投料量=1762.8873
33、52.887Kgd甲醛投料量=1762.88760l.l30=969.588Kg/d工业甲醛为37%甲醛溶液，所以甲醛溶液投料量=969.588/37%=2620.508Kg/d1.3.1 对反映釜进行物料衡算:在反应过程中，甲酸和NaOH只是调节反映体系的PH值，其本身并不参加反应，所以进料和出料平衡，在衡算过程中可以省去。则此时的进料就为工业甲醛，三聚氟胺和尿素。进料量=工业甲醛+三聚氧胺+尿素=2620.508+52.887+1762.887=4436.282Kgd根据化学计量式有三聚氟胺反应完全所消耗的甲醛量=52.88760/126=25.184Kg/d和尿素反应的甲醛量=969
34、58825.184=944.404Kg/d三聚氧胺反应后生成的聚合物量=52.887X168/126=70.516Kg/d三聚氧胺反应生成的水=52.887X18/126=7.555Kgd反应的尿素量=944.40460/60=944.404Kg/d甲醛，尿素反应生成的聚合物量=944.404X102/60=1605.487Kg/d甲醛，尿素反应生成的水量=944.40418/60=283.321Kg/d未反应的尿素=1762.887944.404=818.483Kg/d系统中的水=7.555+283.321+2620.50863%=1941.796Kg/d出料量=聚合混合物+水+未反应的物
35、料量=70.516+1605.487+1941.796+818.483=4436.282Kg/d进料量=4436.282Kg/d=出料量=4436.282Kg/d所以反映釜物料平衡1.3.2 对蒸发器做物料衡算：进料量=4436.282Kgd蒸发出的水=4436.2823092.784/0.8=570.302Kg/d产品=4436.282-570.302=3865.98出料量二产品+蒸发出的水=3865.98+570.302=4436.282Kg/d进料量=出料量所以蒸发器物料平衡1.3.3 对整个系统做物料平衡计算进料量=2620.508+52.887+1762.887=4436.282Kg
36、/d出料量=3865.98+570.302=4436.282Kg/d总物料平衡，所以整个系统物料平衡。物料平衡表物料名称数据(Kg/d)纯净甲醛969.588工业甲醛2620.508纯三聚氧胺52.887尿素1762.877系统中水1941.796产品3865.98第五章设备工艺计算及其选型5.1 搅拌反应釜的设计一天三釜，先对反应釜做物料和热量衡算5.1.1 物料衡算：衡算公式：进料量=出料量+损失量日产量Wd=900x1000/(3000.97)=3092.784Kg/d一天三釜所以一釜物料为=3092.7843=1030.928Kg主要原料投料量尿素结构在聚合物结构单元中占58/102.
37、52=57%所以，尿素投料量=1030.928X57%=587.629Kg三聚鼠胺投料量=587.6293%=17.629Kg甲醛投料量=587.62960l.l30=323.196Kg工业甲醛为37%甲醛溶液，所以甲醛溶液投料量=323.196/37%=873.503Kg对反映釜进行物料衡算：在反应过程中，甲酸和NaC)H只是调节反映体系的PH值，其本身并不参加反应，所以进料和出料平衡，在衡算过程中可以省去。则此时的进料就为工业甲醛，三聚鼠胺和尿素。进料量=工业甲醛+三聚氧胺+尿素=873.503+17.629+587.629=1478.761Kg根据化学计量式有三聚氟胺反应完全所消耗的甲醛
38、量=17.62960126=8.395Kg和尿素反应的甲醛量=323.1968.395=314.801Kg三聚氟胺反应后生成的聚合物量=17.629X168/126=23.505Kg三聚氧胺反应生成的水=17.629X18/126=2.518Kg反应的尿素量=314.80160/60=314.801Kg甲醛，尿素反应生成的聚合物量=314.801102/60=535.162Kg甲醛，尿素反应生成的水量=314.80118/60=94.441Kg未反应的尿素=587.629-314.801=272.828Kg系统中的水=2.518+94.441+873.50363%=647.266Kg/d出料量
39、聚合混合物+水+未反应的物料量=23.505+535.162+647.266+272.828=1478.761Kg进料量=1478.761Kg=出料量=1478.761Kg所以反映釜物料平衡5.1.2 热量衡算：计算依据及基准间歇式生产热量衡算基本方程式Q物料带入+Q热负荷=Q物料带出+Q热损失化学热量衡算一般方程式Q1+Q2+Q3=Q4+Q5+Q6其中：Qi所处理的物料带入设备的热量；Q2换热剂与设备和物料传递的热量（符号规定加热剂加入热量为冷却剂吸收热量为“一”）；Q3化学反应热（符号规定过程放热为过程吸热为“一”）；Q4离开设备物料带走的热量；Q5设备消耗热量；Q6设备向周围散失的热量
40、又称热损失。(2)热量衡算由于各股物料都是在常温下加入，所以Qi=O反应热的计算：Qs其中用到化学键键能：N-H:389KJ/molC=O:728KJ/molC-O:326KJ/molC-N:305KJ/molO-H:464KJmol此反应断裂：N-HC=O中的C-O合成C-NO-H断键需要的能量ImOIX389KJmol2+2molX(728-326)=1582KJ合成键释放的能量ImOI2305+Imol2464=1538KJAH=1538-1582=-44KJ/molQi=314.801/60(-44)=-200.854KJII此反应断裂：N-HC-O合成C-N断键需要的能量ImOIX
41、389KJmol+ImolX326KJmol=715KJ合成键释放的能量ImOIX305XKJ/molX2=610KJ合成聚合单体：H=610-715=-105KJ/molqii=314.80160(-105)=-550.902KJIII此反应断裂：N-HC=O中的C-O合成C-NO-H断键需要的能量ImOIX389KJmol+2mol402KJmol=1582KJ合成键释放的能量lmol2305+lmol2464=1538KJAH=1538-1582=-44KJ/molQ11=17.629126(-44)=-18.468KJ/molIV此反应断裂：N-HC-O合成C-N断键需要的能量ImOIX389KJmol+ImolX326KJmol=715KJ合成键释放的能
