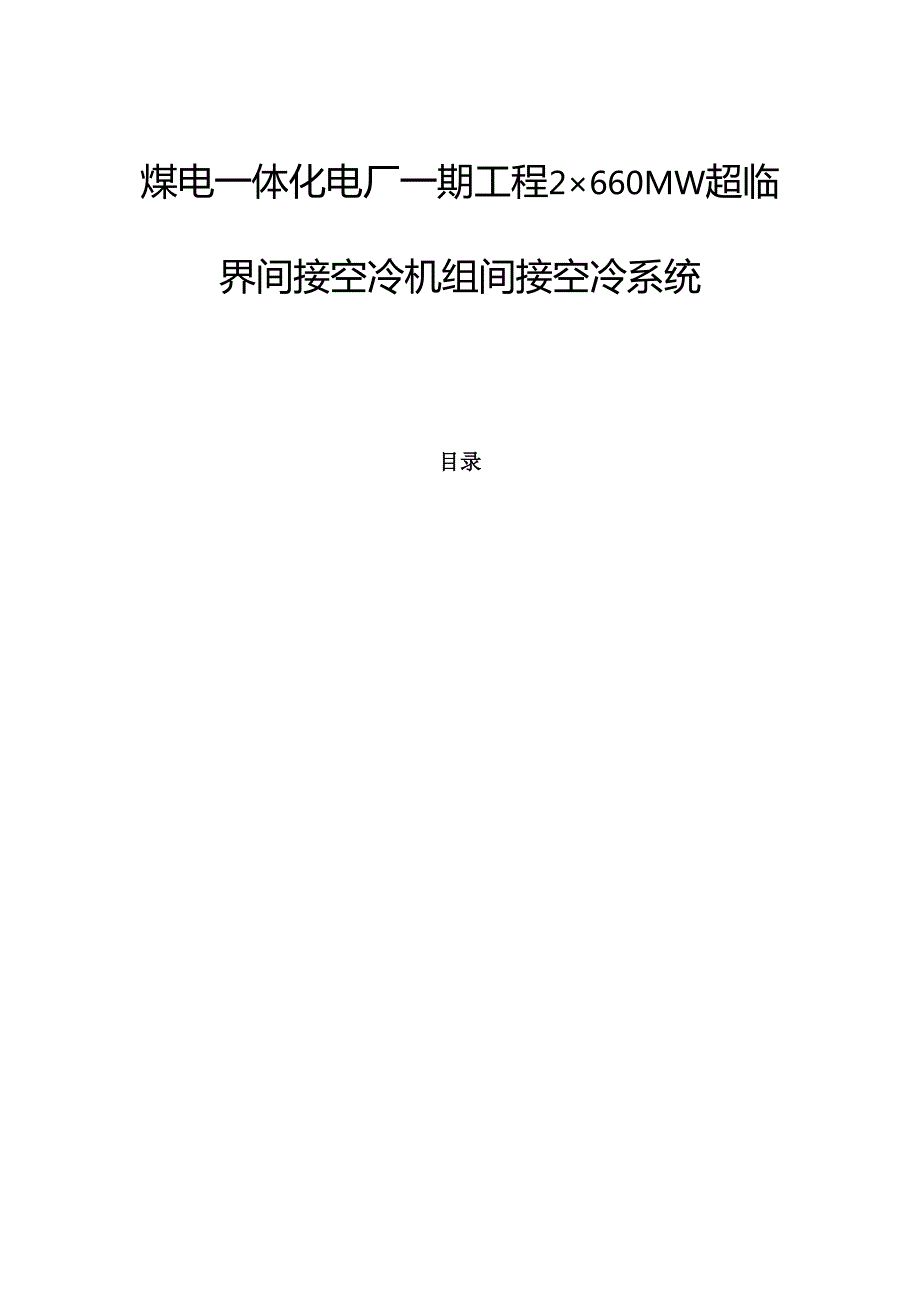

1、煤电一体化电厂一期工程2660MW超临界间接空冷机组间接空冷系统目录1总则12系统配置及主要技术数据表32.1工艺系统优化32.2推荐方案系统配置及数据表42.3土建部分142.4电气系统172.5仪表和控制系统183工作范围和供货范围203.1我方的工作范围203.2我方的供货范围213.3数据表格224性能保证255技术文件、设计联络和培训275.1我方设计文件的提交与确认285.2设计联络会议295.3培训315.4工作语言和计量单位316投标者资格347检验、调试和验收试验397.1概述397.2检验407.3调试407.4验收试验408管束技术特点428.1 铝管铝翅片散热器428.

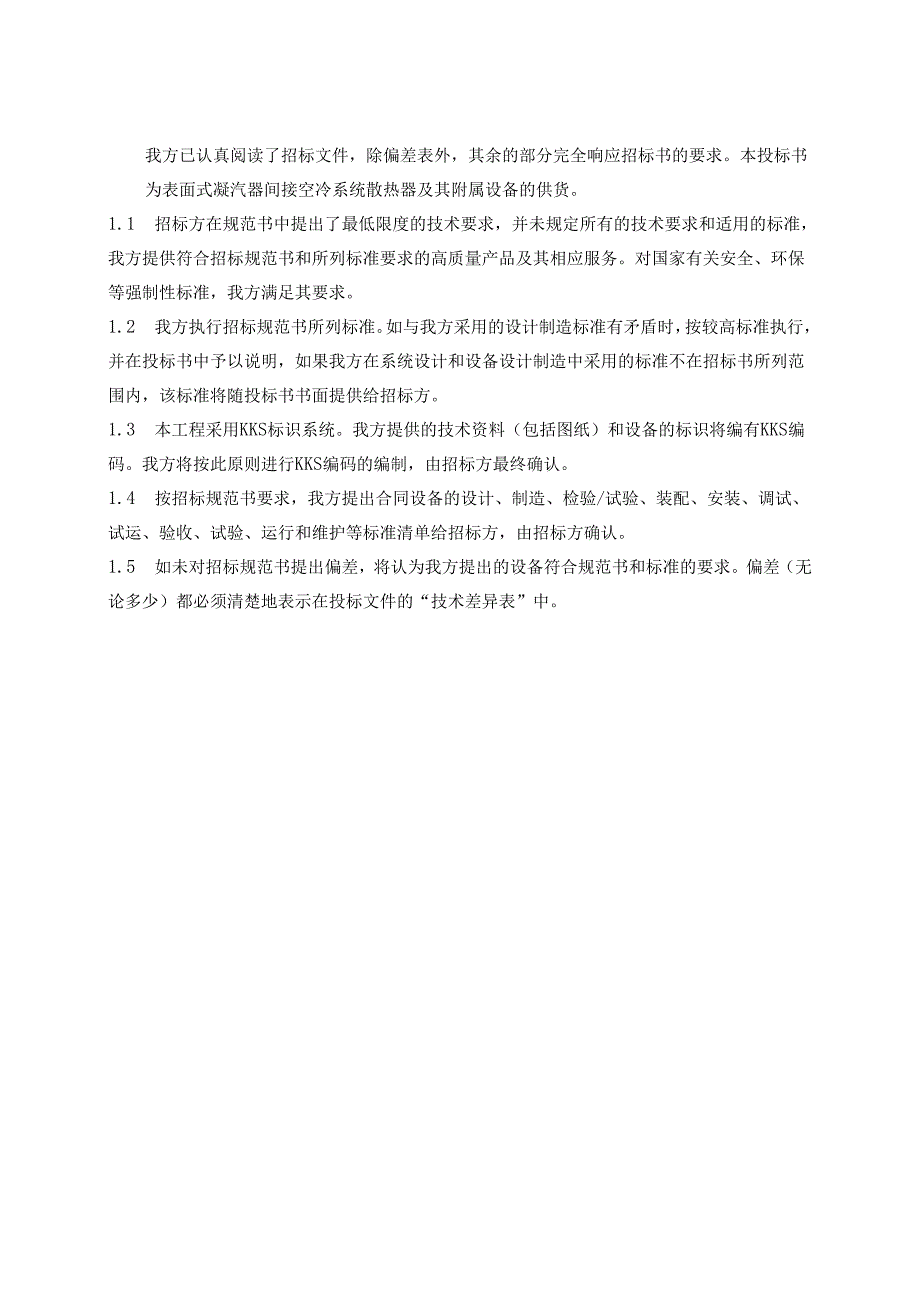

2、2 水平布置的空冷散热器439偏差表4310交货期4511投标专题报告4812投标文件附图81我方已认真阅读了招标文件,除偏差表外,其余的部分完全响应招标书的要求。本投标书为表面式凝汽器间接空冷系统散热器及其附属设备的供货。1.1 招标方在规范书中提出了最低限度的技术要求,并未规定所有的技术要求和适用的标准,我方提供符合招标规范书和所列标准要求的高质量产品及其相应服务。对国家有关安全、环保等强制性标准,我方满足其要求。1.2 我方执行招标规范书所列标准。如与我方采用的设计制造标准有矛盾时,按较高标准执行,并在投标书中予以说明,如果我方在系统设计和设备设计制造中采用的标准不在招标书所列范围内,该

3、标准将随投标书书面提供给招标方。1.3 本工程采用KKS标识系统。我方提供的技术资料(包括图纸)和设备的标识将编有KKS编码。我方将按此原则进行KKS编码的编制,由招标方最终确认。1.4 按招标规范书要求,我方提出合同设备的设计、制造、检验/试验、装配、安装、调试、试运、验收、试验、运行和维护等标准清单给招标方,由招标方确认。1.5 如未对招标规范书提出偏差,将认为我方提出的设备符合规范书和标准的要求。偏差(无论多少)都必须清楚地表示在投标文件的“技术差异表”中。2系统配置及主要技术数据表2.1工艺系统优化2.1.1 优化参数的选用(1)通过散热器的迎风面流速根据电厂当地环境风速和招标书的要求

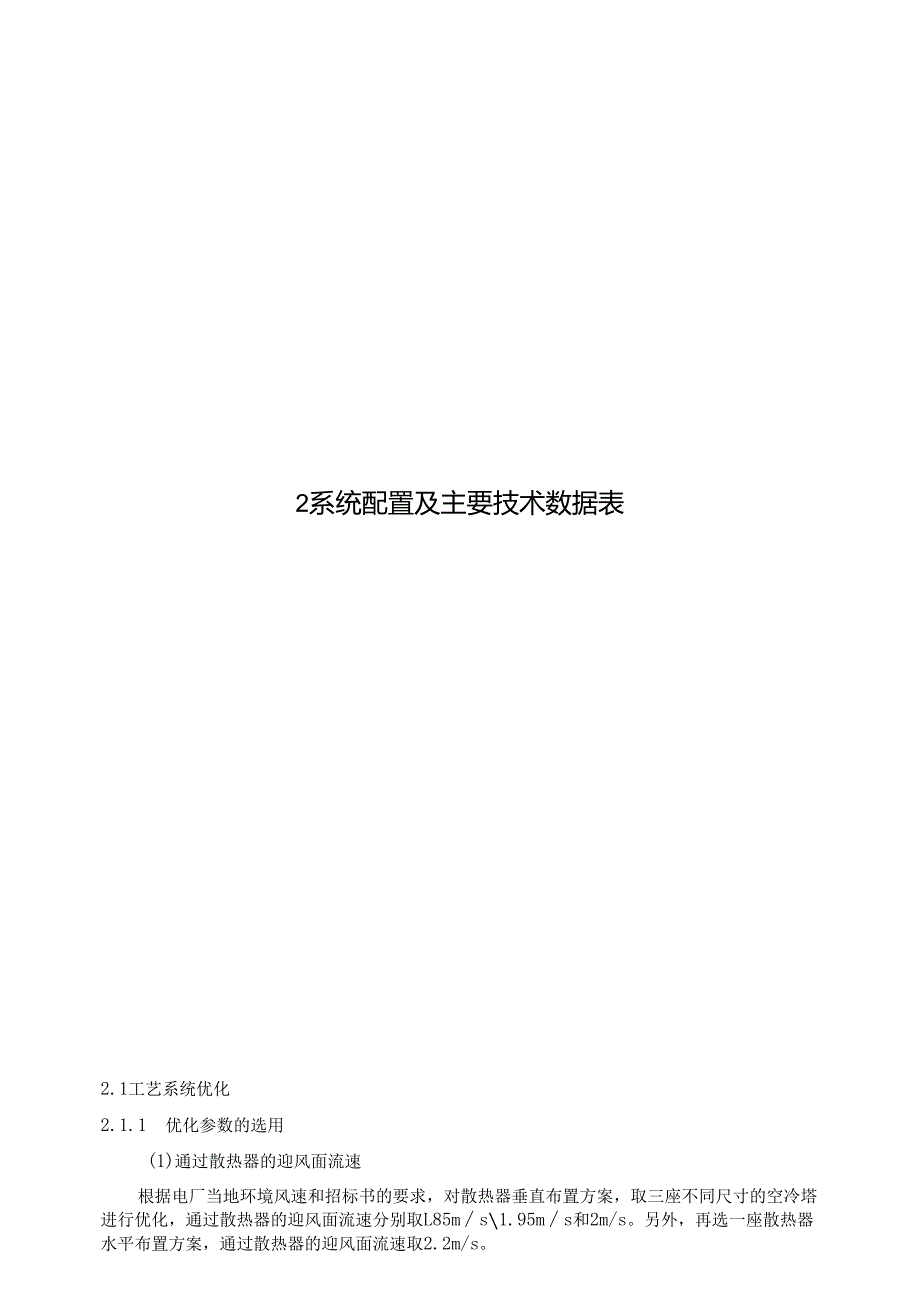

4、对散热器垂直布置方案,取三座不同尺寸的空冷塔进行优化,通过散热器的迎风面流速分别取L85ms1.95ms和2m/s。另外,再选一座散热器水平布置方案,通过散热器的迎风面流速取2.2m/s。(2)空冷塔塔型 国家对冷却塔的规范 当地气象条件 已经运行的空冷塔和即将建设的空冷塔 已经运行的湿冷塔 招标文件给定的空冷塔最外缘直径和塔高要求如下:对散热器垂直布置方案:空冷塔最外缘散热器直径W149米,空冷塔总高W158米。对散热器水平布置方案:空冷塔最外直径W149米,空冷塔总高W165米。(3)冷却三角a.以100%热负荷优化确定散热器面积。b.散热器面积增加10%,同时换热量也增加10%(单台机

5、组换热量为932.8MW)。c.按照49.08、55.8和60三种冷却三角角度进行优化。d.为使空冷塔各冷却扇段配水均匀,确定方案时各扇段的冷却三角数尽量一致。2.1.2优化计算的方法空冷塔的优化,取空冷塔设备和塔筒土建费用最低为最优方案。2.2推荐方案系统配置及数据表按照招标方提供的空冷塔设计技术要求和考核值进行优化比选,不同通过散热器的迎面风速的塔型优化结果,见表2-1。表27塔型各方案优化结果汇总表(IO0%换热面积)方案名称单位散热器垂直布置散热器水平布置1234空冷塔底部直径m131124122160空冷塔散热器层直径m140133131143空冷塔出口直径m7773.675116.

6、53空冷塔喉部直径m7268.273112空冷塔高度m162168168.5160空冷塔进风口高度m27272722.5空冷塔喉部高度m124.74127.68128.06121.6空冷塔总抽力kPa10311311398空冷塔总阻力kPa10311311398空冷塔总风量m3/s35742358803634038105通过散热器的迎面风速m/s1.851.9522.2冷却三角数个168160158246散热器管束尺寸/数量mm25/8425/32025/31615/292翅片管/翅片特征尺寸mm18/600X150X0.318/600X150X0.318/600X150X0.3361455X

7、26翅片管/翅片材质AL/ALAL/ALAL/ALCS/CS空冷散热器迎风面面积2m19320184001817017320.6空冷散热器翅片管总面积2m1612640153584815166501170874平均传热系数Wm2.k35.73637.145总体重量t2352224022124551循环水量m3h64000640006400064000工程总费用(塔土建+设备等)万元17530166721688022750根据招标文件和澄清意见的要求,散热器面积在最优方案加10%的换热面积上进行三个角度的优化。表2-2冷却三角夹角优化优化各方案优化结果汇总表(II0%换热面积)方案单位Il0%换

8、热面积冷却三角夹角49.08冷却三角夹角55.8冷却三角夹角60空冷塔底部直径m137147152空冷塔散热器层直径m146156161空冷塔出口直径m92.997.2698.68空冷塔喉部直径m889293空冷塔高度m167.5160.5157空冷塔进风口高度m272727空冷塔喉部高度m125.63121.98119.32空冷塔总抽力kPa10995-93.2空冷塔总阻力kPa-10995-93.2空冷塔总风量m3/s294683956039992通过散热器的迎面风速m/s1.9522.07冷却三角数个176172168散热器管束尺寸/数量mm25/35225/34425/336翅片管/翅

9、片特征尺寸mm18/6001500.318/600150X0.318/600150X0.3翅片管/翅片材质AL/ALAL/ALAL/AL空冷散热器迎风面面积2m202401978019320空冷散热器翅片管总面积m2168943216510361612640平均传热系数Wm2.k36.436.937.6总体重量t246424082353循环水量m3h640006400064000管束及百叶窗阻力Pa78.578.177.3水侧压降mH203.13.33.5空气出口温度53.152.952.7空气出口温度下的空气密度Kg/m30.960.960.961工程总费用(塔土建+设备等)万元171241

10、739417485从表2-1看出,对100%排热量和100舞散+热面积的优化方案,方案2总投资费用较低,再结合本地区的气象条件,冬季时间较长,气温较低和风压情况,本工程推荐方案2o从表2-2看出,冷却三角夹角49.080方案总投资费用较低,本工程冷却三角夹角推荐49.08o空冷塔底部直径和塔高高出招标书的要求,故不推荐散热器水平布置方案。详细的优化,见间接空冷塔优化报告。通用表格表3一台660MW间接空冷系统优化布置设计(铝管铝翅片)序号设计内容单位设计推荐值1空冷散热器布置方式一垂直2散热器设计总散热面积2m1535848总散热面积增加10%后总散热面积2m16894323增加10%总散热面

11、积后对应大气温度(散热量不变,改变对应大气温度)324增加10%总散热面积后对应散热量(大气温度30不变,改变散热量)MW932.85空冷塔最外缘直径(垂直布置为散热器,水平布置为塔)1466进风口高度/进风口处直径m27/121.8547空冷塔总高m167.58冷却三角数量个1769冷却三角管束迎面风速m/s1.8810冷却三角管束内流速m/s0.9811冷却三角夹角O49.0812冷却三角管束尺寸mm25000表4一台660MW间接空冷系统优化布置设计(钢管钢翅片)序号设计内容单位设计推荐值序号设计内容单位设计推荐值1空冷散热器布置方式一水平2散热器设计总散热面积2m1170874设计总散

12、热面积增加10%后总散热面积2m12898653增加10%总散热面积后对应大气温度(散热量不变,改变对应大气温度)324增加10%总散热面积后对应散热量(大气温度不变,改变散热量)MW932.85空冷塔最外缘直径(垂直布置为散热器,水平布置为塔)1666进风口高度/进风口处直径m23.5/152.5067空冷塔总高m1708冷却三角数量个2719冷却三角管束迎面风速m/s2.1510冷却三角管束内流速m/s1.2511冷却三角夹角O6012冷却三角管束尺寸mm15000表5我方在投标阶段给出以下3个工况的设计(II0%换热面积(铝管铝翅片/钢管钢翅片)计算1序号内容单位铝管铝翅片/钢管钢翅片1

13、设计气温14.8/14.82设计背压kPa12.53空冷塔循环水出口水温33.34机组排热量MW767(THA工况)5迎面风速(铝/钢)m/s1.83/2.16空气侧散热系数W/(m2K)40.5/597水侧散热系数W/(m2K)272/2498总散热系数W/(m2K)34.8/429散热面积2m1689432/1289865序号内容单位铝管铝翅片/钢管钢翅片10冷却三角数量个176/27111冷却三角夹角O49.08/6012散热器和百叶窗阻力Pa73.2/5513塔总高度m167.5/170计算2序号内容单位铝管铝翅片/钢管钢翅片1夏季设计气温14/142夏季设计背压kPa12.53空冷塔

14、循环水出口水温33.14机组排热量MW812(TMCR工况)5迎面风速(铝/钢)m/s1.86/2.126空气侧散热系数W/(m2K)40.9/597水侧散热系数W/(m2K)272.3/2498总散热系数W/(m2K)35/439散热面积IU21689432/128986510冷却三角数量个176/27111冷却三角夹角O49.08/6012散热器和百叶窗阻力Pa75.6/5613塔总高度m167.5/170计属二3序号内容单位铝管铝翅片/钢管钢翅片1设计气温29.4/29.42设计背压kPa253空冷塔循环水出口水温49.44机组排热量MW8315迎面风速(铝/钢)m/s1.87/2.13

15、序号内容单位铝管铝翅片/钢管钢翅片6空气侧散热系数W/(m2K)40.6/58.47水侧散热系数W/(m2K)318.5/2858总散热系数W/(m2K)35.6/43.79散热面积2m1689432/128986510冷却三角数量个176/27111冷却三角夹角O49.08/6012散热器和百叶窗阻力Pa73/5313塔总高度m167.5/170根据招标要求,投标按照散热面积增加10%进行投标,推荐方案的的间冷塔配置的主要参数如下表所示(每台机)。表6单台机组主要技术参数表(II0%换热面积)序号项目单位主要参数方案1散热器垂直布置方案2散热器水平布置1管束1.1型号FORGOT60型JP-

16、2H-ET2-FE511.2管束尺寸mm2400150X25000150002800X23001.3数量个3525421.4翅片管管径mm180.7536X141.5重量t3.77.81.6翅片特征尺寸mm600150X0.355X261.7翅片间距mm2.882.51.8翅片管/翅片材质AL/ALCS/CS1.9翅化比(散热面积/迎风面积)83.4681.10翅片管排数排622A型冷却单元2.1迎风面面积m220240190802.2空气迎风面流速m/s1.952.22.3散热系数Wm2K36.444.52.4尺寸mm2500X2400X25000序号项目单位主要参数方案1散热器垂直布置方案

17、2散热器水平布置2.5A型夹角度24.54302.6A型构架重量t3.4651.43空冷塔3.1底部直径m1461683.2进风口高度/进风口处直径m27/121.85423.5/152.5063.3喉部高度/喉部直径m125.63/88127.5/1123.4出口高度/出口直径m167.5/92.9170/117.23.5空冷塔总抽力1091053.6空冷塔总阻力1091053.7空冷塔总风量39468419774地下储水箱4.1容积3m6X320m36270m34.2尺寸m3.828.253.429.755输水泵系统5.1数量台225.2扬程m40405.3流量m3h4003005.4功率

18、kW75555.5水泵房尺寸6补水泵系统6.1数量台226.2扬程m45506.3流量m3h100706.4功率kW18.518.56.5水泵房尺寸7循环水分配管7.1管径mm3000/2200/2000/1600/12003000/2200/2000/1600/12007.2长度m基本设计提供基本设计提供7.3重量t基本设计提供基本设计提供7.4阀门数量16168空冷补水排水管道序号项目单位主要参数方案1散热器垂直布置方案2散热器水平布置8.1管径mm5005008.2长度m基本设计提供基本设计提供8.3重量t基本设计提供基本设计提供8.4阀门数量16169充氮保护系统(如果有)9.1高压氮

19、瓶数量不需要249.2需要氮气量不需要基本设计提供9.3充氮装置间尺寸不需要基本设计提供10循环水系统10.1空冷散热器的水头损失m4.81010.2散热器允许最大迎面风速m/s3310.3空冷塔空气阻力(包括百叶窗)正常风速/最大风速MPa11高位膨胀水箱容积3m2X150m32150m3空冷散热器系统数据表7总的部分(II0%换热面积、散热器垂直布置)空冷散热器型式FORGOT60型冷却三角数176管束尺寸(m)25管束迎风面面积(m)20240翅片管总面积(m?)1689432每个三角平均传热系数(Wm2.k)26.4进风口高度(m)27设计条件下初始温差(ITD)(k)33.6验收考核

20、条件下初始温差(ITD)(k)33.6设计压力(bar)0.6试验压力(bar)0.75设计温度()100表8总的部分(II0%换热面积、散热器水平布置)空冷散热器型式冷却三角数271管束尺寸(m)15管束迎风面面积(Di)19080翅片管总面积(111289865每个三角平均传热系数(Wm2.k)44.5进风口高度(m)23.5设计条件下初始温差(ITD)(k)33.6验收考核条件下初始温差(ITD)(k)33.6设计压力(bar)2.5试验压力(bar)3.5设计温度()100翅片管束表9翅片管束(II0%换热面积、散热器垂直布置)空冷散热器型式FORGOT60型基管横截面尺寸(mm)18

21、基管壁厚(三)0.75翅片外形尺寸(Inin)150X600翅片厚度(mm)0.3翅片间距(mm)2.88每米管束传热系数(W/mk)33.6翅片管材质及材质标准050aGBT6893-2000翅片管加工方法拉胀翅片管防腐处理方法MBV沿空气流向管排数6每一管束外形尺寸(m)2.4X25每一管束迎风面积(1157.5每一管束翅片管面积(m2)4799.5每一散热器管束总数240每一散热器管束重量(t)3.685制造厂hac表10翅片管束(II0%换热面积、散热器水平布置)空冷散热器型式基管横截面尺寸(mm)36X14基管壁厚(三)1.5翅片外形尺寸(Imn)55X26翅片厚度(mm)0.23翅

22、片间距(mm)2.5每米管束传热系数(W/mk)44.5翅片管材质及材质标准CS翅片管加工方法串片翅片管防腐处理方法热浸锌沿空气流向管排数2每一管束外形尺寸(m)15.5X2.8每一管束迎风面积(1135.2每一管束翅片管面积(m2)2380每一散热器管束总数175每一散热器管束重量(t)8制造厂hac2.3土建部分2.3.1工作范围我方对包括冷却塔塔体、X支柱、环形基础、散热单元、散热单元支撑系统的柱基础、膨胀水箱支撑平台、上平台步梯、检修方式在内的冷却塔塔内冷却系统部分整体进行基本设计,设计院参与设计,并进行钢筋混凝土结构的详图设计。2.3.2一般要求我方对所负责的工程中的结构部分的基本设

23、计独自承担责任,有责任提出完整的基本设计计算书、基本设计图纸及文件。由于热效应、徐变、收缩、冲击以及正常环境条件和运行荷载所产生的变形在设计中说明。散热单元与支撑系统的连接设计考虑散热单元自身变形的影响。冷却塔塔体结构部分详图设计由招标方委托的设计院完成。我方根据招标方工程进度要求及时提供结构设计专业配合资料,当提供的资料尚不能满足结构设计要求时,业主设计院可向我方索要必要的配合资料,我方将及时和无偿地提供必须的结构设计资料。2.3.3法规及标准我方主要依据下列法规及标准进行设计,法规及标准(包括其目录)应为最新版本,如使用其他法规及标准代替,该法规及标准应不低于中国相应的法规及标准,且该法规

24、及标准应提交设计院认可。GB50009-2001建筑结构荷载规范GB/T50102-2003工业循环水冷却设计规范DL/T5339-2006火力发电厂水工设计规范GB50011-2001GB50191-93建筑抗震设计规范构筑物抗震设计规范GB50010-2002混凝土结构设计规范GB50007-2002GB50017-2003建筑地基基础设计规范钢结构设计规范GB50153-92工程结构可靠度设计统一标准GB50025-2004湿陷性黄土地区建筑规范2.3.4设计条件2.3.4,1风荷载50年一遇离地10米高10分钟平均最大风速28.3m/s。风荷载随高度、阵风因素等产生的变化应按建筑结构荷

25、载规范、工业循环水冷却设计规范和火力发电厂水工设计规范考虑。2.3.4.2雪荷载基本雪压0.35kN112,雪荷载变化应按建筑结构荷载规范考虑。2.3.4.3地震荷载场地地震动峰值加速度为O.05g,地震基本烈度Vl度。2.3.4.4钢筋混凝土钢筋混凝土结构的分析、设计、强度及其适用性均应符合混凝土结构设计规范的要求。2.3.4.5可靠度结构和设备支撑系统按极限状态设计原则设计,并应含有相应规范中规定的结构可靠度。各计算工况作用的分项系数和作用的效应组合取值在计算书中说明。2.3.4.6结构设计要求我方对所负责的工程中的结构部分的基本设计的合理性和结构安全可靠性负责。2.3.4.7我方提供的文

26、件我方提供包括但不仅限于下列空冷塔塔内设备支撑系统基本结构设计图纸、计算书及文件:a、所有计算书,其中包括空冷塔塔内设备支撑系统结构计算书、空冷塔支撑系统整体沉降计算书、设计说明、设计规范。b、空冷塔塔内设备支撑系统平面图、立面图、剖面图。c、空冷塔塔内设备支撑系统主要构件尺寸图、特征断面图。d、主要构件材料表。e、作为参考电厂,我方应提供一套同类容量机组、相同结构形式已建成并投入商业运行完整结构的详细施工图设计图纸资料。推荐方案中的主要技术参数表中应包含结构的内容如下:间接空冷塔推荐(散热器垂直布置)序号项目单位数据备注1空冷塔体混凝土量3m塔筒:14580支柱;3380支墩:900环基:6

27、300合计:251602环基宽度/厚度m8.0/1.83空冷塔支撑方式和对数义型斜支柱,44对4空冷塔支撑柱截面尺寸m0.9X1.5(矩形截面)5塔筒最大厚度/最小厚度m1.60/0.255最小壁厚由规范对整体稳定的要求确定塔筒:1825支柱;10156塔体耗钢量t支墩:135环基:700综合:36757塔体埋件和栏杆等金属构件重量t452.4电气系统2.4. 1电气工作范围:根据招标文件要求,电气工作范围为空冷塔外1米以内的电气部分基本设计,包括防雷接地、照明检修、电缆构筑物的基本设计,设计接口在空冷塔外1米。空冷塔内用电负荷由塔外配电装置供电。2.4.2厂用电要求:高压厂用电系统采用6kV

28、一级电压,频率50HZ;低压厂用电系统为380V/220V,频率50HZ;直流电源供电电压220V(动力)、IlOV(控制)。容量为20OkW及以上的电动机额定电压为6kV,容量为20OkW以下的电动机额定电压为380Vo2.4.3根据此次投标工艺专业提供的电动机清单,空冷塔内用电负荷清单见下表,该表仅为初步清单资料。空冷塔负荷清单序号设备名称功率(kW)电压(V)#1机#2机安装地点控制要求安装数量(台)运行数量(台)安装数量(台)运行数量(台)1输水泵753802121空冷塔就地/程控2补水泵18.53802121空冷塔就地/程控3清洗泵753801111空冷塔就地/程控4冷却三角扇区百叶

29、窗电机183808888空冷塔就地5冷却三角扇区进水阀5.53808888空冷塔就地6冷却三角扇区出2.23808888空冷塔就地序号设备名称功率(kW)电压(V)#1机#2机安装地点控制要求安装数量(台)运行数量(台)安装数量(台)运行数量(台)水阀7冷却三角扇区热水管泄水阀1.53808888空冷塔就地8冷却三角扇区冷水管泄水阀1.53808888空冷塔就地9旁路阀1.53802222空冷塔就地10照明电源102201111空冷塔2.5仪表和控制系统2.5.1我方的供货范围我方随所供工艺设备及管道本体提供1套满足间接空冷系统正常运行、监视、保护的仪表及控制设备,以实现由DCS对就地设备监控

30、的全部功能。对于空冷岛内的关键参数或导致汽轮机跳闸的重要参数的远传仪表应按三重冗余独立设置。我方随百叶窗配套提供百叶窗电动执行机构。同时,我方还提供用于间接空冷系统性能测试、安装在我方所供工艺设备及管道上的测量仪表(包括仪表导管、仪表阀门)。2.5.2我方的设计范围我方完成所供仪表及控制设备的安装设计、接线设计、布置设计等。并提供有关的仪表说明书、接线图、布置图等。我方提供有关间接空冷系统供货设备的运行方式、控制要求、连锁条件的说明,配合间接空冷控制系统供货厂家完成对间接空冷系统的监控。2.5.3供货界限与设计界限我方所提供的仪表及控制设备均连接至接线盒或控制设备端子排,以我方所提供的接线盒或

31、控制设备端子排为界,接线盒或控制设备端子排以上部分均为我方的供货范围和设计范围。2.5.4仪表设备要求2.5.4.1我方所提供的控制系统联锁逻辑及设备为至少在两个同类型电厂有2年以上成功运行经验的成熟产品。2.5.4.2我方对所提供的热工设备(元件),包括每一只压力表、测温元件及仪表阀门等都详细说明其安装地点、用途及制造厂家。2.5.4.3我方提供的指示表、开关量仪表、测温元件必须符合国际标准,不选用国家宣布的淘汰产品。测量元件的选择符合控制监视系统的要求,并根据安装地点满足防冻、防火、防水、防腐、防尘的有关要求。2.5.4.4所有测点必须设在具有代表性、便于安装检修的位置,并符合有关规定。2

32、5.4.5所有热电偶(K分度号)、热电阻(PtlOO铝热电阻)采用双支,热电阻采用三线制或四线制(根据DCS设备决定),就地测温装置要求采用抽芯式双金属温度计。2.5.4.6远传仪表、变送器采用420mADC标准信号。变送器为两线制,精度不低于0.l%o2.5.4.7用于远传的开关量,选用进口的过程开关,过程开关的接点容量至少应为IlODCIA或220VAC5A;接点数量满足控制要求。4.5.4.8变送器选用智能变送器:ROSEMOUNT3051或横河EJA、霍尼韦尔产品,变送器为智能型,带HART协议。过程开关为SOR、UE、日本太平产品。2.5.4.9我方提供的仪表设备和机柜的防护等级,

33、室内为IP52;室外为IP56o就地仪表控制设备的防护等级为IP5602.5.4.10我方提供的所有一次仪表、控制设备的接口信号,连接到我方提供的接线盒、仪表控制箱柜的端子排上,我方负责设计接口点的位置。2.5.4.11我方所提供百叶窗电动执行器采用智能型一体化进口设备,我方选用SIPOS(用于调节的执行机构选用SIP0S5),EMG,ROTORK产品,最终厂家由招标方确认。调节阀执行器能接受控制系统发出的420mADC控制指令,反馈420mADC的位置信号,调节阀执行器的开/关方向限位开关具有一对独立的两常开两常闭接点;电动门开/关方向限位开关具有两对独立的两常开两常闭接点,电动门开/关方向

34、力距开关具有一对独立的两常开两常闭接点;限位开关和力距开关的接点容量均为220VAC,3A和220VDC,IAo2.5.4.12对于所有供方供货的阀门电动执行机构的供电电压为380VAC、三相四线电源。3工作范围和供货范围3.1我方的工作范围我方的工作范围:按照招标方提供的空冷塔设计参数、循环水流量等设计数据及设备考核条件,进行空冷散热器设备的选型和优化布置,至少提出2种以上设备选型或者优化布置方案。我方的优化设计范围为空冷塔外1米以内。我方负责空冷塔外1米以内的基本设计,并保证系统的整体性能,基本设计的接口在空冷塔外1米。我方指导国内安装公司和调试单位进行安装和调试。我方负责对招标方散热器设

35、备运行、维护人员进行培训。业主设计院的设计范围:空冷塔外1米以外的循环水系统的基本设计及整个间接空冷土建、工艺、热控、电气等系统的施工图设计。我方的布置优化范围包括:a.空冷散热器系统b.空冷散热器充排水系统c.空冷散热器补充水系统d.充氮保护系统(无)e.土建设计所需基础数据f.电气部分g.仪表和控制系统。3.2 我方的供货范围我方保证提供的空冷塔散热设备是全新的、先进的、成熟的、功能完整的和安全可靠的。我方的供货范围:D空冷散热器系统(包括空冷散热器管束、散热器框架、冷却三角的支撑架构、散热器上下联箱及密封圈、排气管道、进出口管道及配套法兰、配件等)、密封板和百叶窗及百叶窗执行机构)。2)

36、随空冷散热器系统设备供货的热控设备及仪表。3)设备的地脚螺栓和预埋件、设备接口的反法兰及附件。4)供货设备和材料的底漆和中间漆等防腐设施。5)供货设备的保温设计并提供保护层材料和保温用金属构件。6)用于系统在线监控的在我方供货范围内的一次测量元件接口和仪表(送出远传信号到DCS,420mA24VDC两线制或420mA220VAC四线制)。7)专用工具,见表2.3-2o8)随机的备品备件和推荐的三年商业运行的备品备件,见表2.3-3和表2.3-4.我方对散热器的散热性能做出保证,满足招标方所要求的性能保证值,并履行罚款规则。性能保证值见6.2节的性能保证。3.3 数据表格工艺设备管道系统的供货范

37、围见供货范围分界表。表3.37单台机组供货范围表(II0%换热面积、散热器垂直布置)序号设备规格型号单位数量产地供货商名称备注1空冷散热器(包括散热器上下联箱及密封圈、排气管道、进出口管道及配套法兰、配件等)组352中国哈空调百叶窗套176中国哈空调百叶窗执行器(双侧)智能一体化电动套882空冷散热器框架套176中国哈空调3支撑结构和密封板等附件套176中国哈空调4空冷散热器和百叶窗自带控制设备套无5其它配套设施套若有6充氮保护系统套铝制散热器无该项7供货设备和材料的防腐套18提供设备保温设施套如需要9供货设备和材料的防腐套110随机的备品备件套1序号设备规格型号单位数量产地生产厂家备注1空冷

38、散热器(包括散热器上下联箱及密封圈、排气管道、进出口管道及配对法兰、配件等)组542中国哈空调百叶窗套271中国哈空调百叶窗执行器套2712空冷散热器框架套271中国哈空调3支撑结构及密封板的附件套无4空冷散热器和百叶窗自带控制设备无5其它配套设施若有6充氮保护系统套17我方供货设备和材料的防腐套18提供设备保温设施如需要9我方供货设备和材料的防腐套110随机的备品备件套13.3.2专用工具表3.3-2单台机组专用工具(II0%换热面积、散热器垂直布置)序号名称单位数量制造厂备注1冷却柱组装台架个1哈空调2框架组装台架个1哈空调3冷却元件配制台个1哈空调4冷却三角组装台架个1哈空调5冷却元件起吊梁一水平式个1哈空调6冷却元件起吊梁一倾斜式个1哈空调7冷却三角倾斜梁个1哈空调8冷却三角起吊梁个1哈空调9冷却元件修理设备个1哈空调总计9单台机组专用工具(II0%换热面积、散热器水平布置)序号
