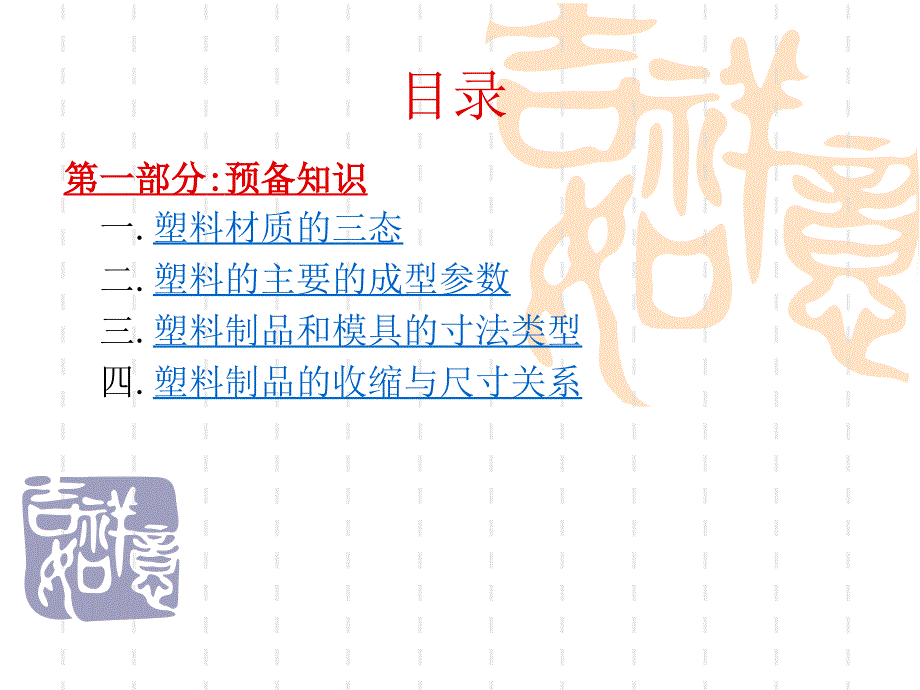

1、模具基础知识讲解 (一)万学超.1模具教育训练课程时间安排1.预备知识和模具基本结构讲解-(8/18)2.模具基本结构-浇注系统设计-(待定)3.模具基本结构-冷却系统设计-(待定)4.模具基本结构-排气系统设计-(待定)5.塑料射出成型问题诊断及模具设计-(待定)6.模具设计实例讲解(厂内修模,改模,设变对应策略)-(待定)7.模具设计高级技巧(选修)-(待定)2006.08目录第一部分第一部分:预备知识预备知识 一.塑料材质的三态 二.塑料的主要的成型参数 三.塑料制品和模具的寸法类型 四.塑料制品的收缩与尺寸关系目录第二部分第二部分:模具的基本结构讲解模具的基本结构讲解1什么是模具2模具
2、成型的原理3模具一般分类:(按结构分)4模架形式5模架基本零件简介6组成模具的基本系统7厂内HD模具实例讲解第一部分第一部分:预备知识预备知识一.塑料材质的三态目录1.射出成型温度(一般分四段)2.射出成型速度(一般分四段)3.压力:成型过程压力和保压压力4.冷却时间5.背压:二.塑料的主要的成型参数(看曲线图)目录保压压力对制品的影响曲线图返回射出速度和切换位置对制品的影响曲线图返回背压定义说明模型返回三.塑料制品和模具的寸法类型 一般分成三类:1.A类尺寸(孔类尺寸):此类尺寸在成型的过程中有变大的趋势 2.B类尺寸(轴类尺寸):此类尺寸在成型的过程中有变小的趋势 3.C类尺寸(相对尺寸)
3、此类尺寸在成型的过程中一般不变化目录四.塑料制品的收缩与尺寸关系 塑料的收缩算法:1.体积收缩 :一般厚薄比不大的情况,或尺寸收缩变化比较 小的 塑料.2.线性收缩(高手):一般厚薄比较大的情况,或纤维方向性比较强的 塑料.模具尺寸=制品尺 寸X(1+收缩率)目录第二部分第二部分:模具的基本结构讲解模具的基本结构讲解一.什么是模具:二.模具成型的原理:“映射”Y(产品)=-X(模具)目录三.模具一般分类:(按结构分)模具基本结构一般分为两板模三板模和热流道三种。模具结构一般由客户或者依椐客户产品来决定的。在这里主要讲解的模具结构（）目录四.模架形式直身模架工字模架GS 模具图面五.模架基本零
4、件简介(一).标准板1.定模座板(TOP CLAMPING PLAT)2.板(CAVITY PLATE)3.板(CORE PLATE)4.顶针固定板(EJECTOR RET PLATE)5.顶针板(EJECTOR PLATE)6.模脚(SUPPORT PLATE)7.动模座板(BOTTOM CLAMPING PLATE)1.定位圈(LOCATING RING)2.胶口套(SPRUE BUSHING)(二).模架其它标准件介紹 3.导柱(GUIDE PIN)4.导柱套(GUIDE PIN BUSHING)5.支撑板(PL LOCK)6.复位杆(RETURN PIN)7.弹簧(SPRING)8.停
5、止销(ST)9.支撑柱(SUPPORT PIN)10.顶板导柱及套筒(EGP&EGB)11.KO孔计数器定位块目录GP配置要求1.GP的作用使固定側与可动側精确定位支承模具重量保护模仁 2.GP材质要求高度数;耐磨,热处理理HRC4852表面研磨(A)(B)(C)(D)返回六.组成模具的基本系统.浇注系统.成型系统.脱模系统.冷却系统目录工字模平面图工字模轴侧图目录七.厂内HD模具实例讲解HD射出实物 模具全貌3D 模具实体图固定侧可动侧搅牙机构图1搅牙机构图2搅牙机构图3搅牙机构图4附件:模具上机和开模动作演示动画模具浇口套需与机台射咀中心平行到位且须模具保持水平状态 模具架设模具架设o加料加料模具架设完毕后,进行预热,并往烘干桶内加入符合要求之材料（并保持材料之洁净，严防被污染）参数设定参数设定模具温度/熔融温度到位后,进行开关模,射出等参数等的设置.开模动作演示动画再见再见!
