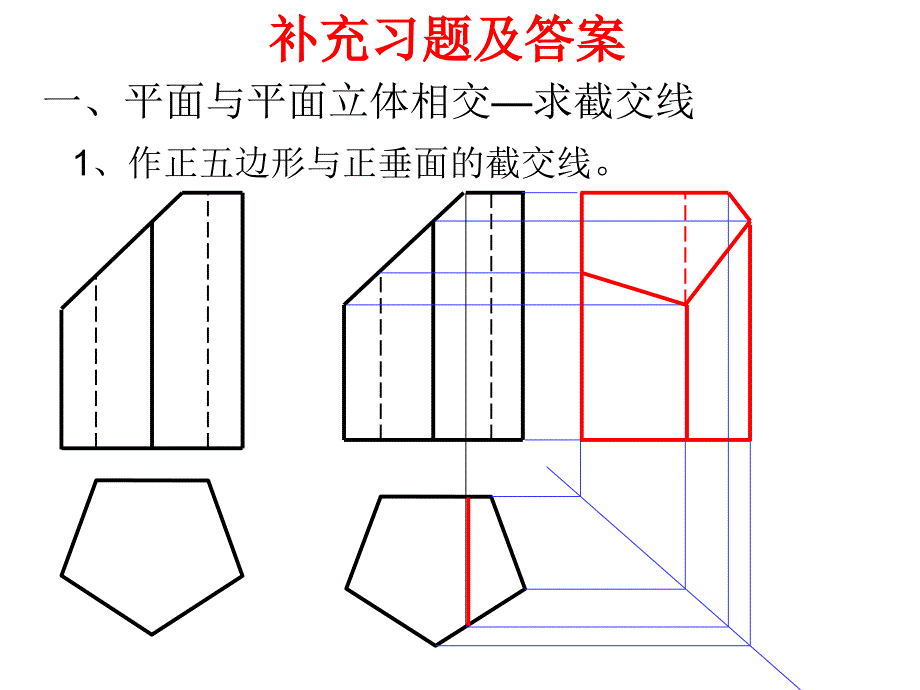

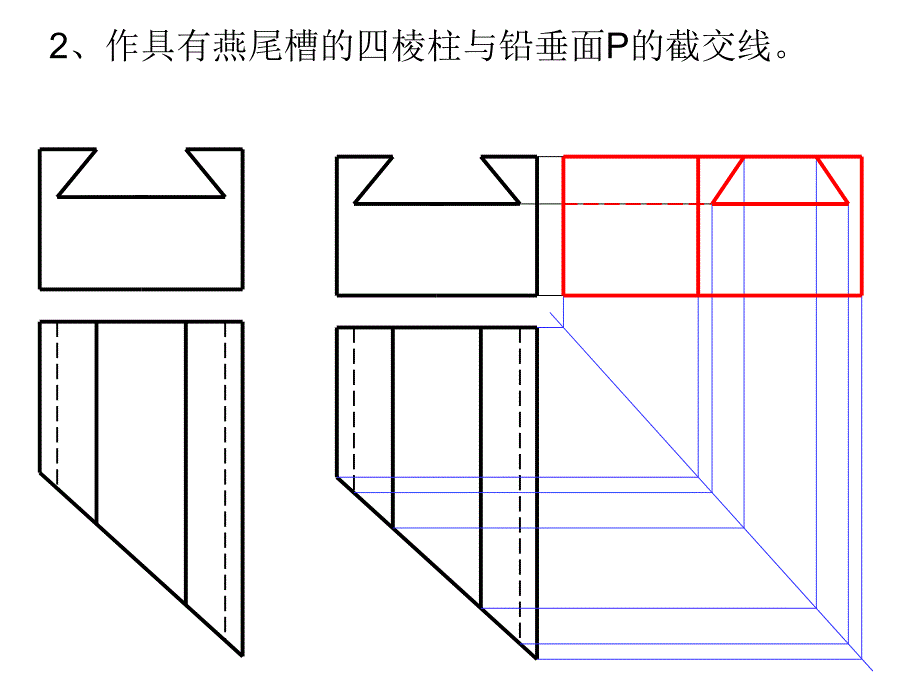

1、补充习题及答案 补充习题及答案补充习题及答案一、平面与平面立体相交求截交线 1、作正五边形与正垂面的截交线。2、作具有燕尾槽的四棱柱与铅垂面P的截交线。3、作三棱锥被正垂面P截切后的水平投影和侧面投影。4、作具有三棱柱孔和左上方切口的正六棱柱的水平投影，并补全它的侧面投影。5、补绘形体被切后的H、W投影。6、补全三棱锥被切后的H、W投影。二、平面与曲面立体相交求截交线 1、补绘涵洞端部的V、H面投影。2、补绘圆柱被切后的V、W投影。3、具有圆柱孔的圆柱被切后的H、W投影。4、补全圆球被切后的H投影。5、补全圆锥被切后的H、W投影。PV6、求组合形体被切后的H投影。三、平面立体与平面立体相交求相
2、贯线 1、作四棱柱与五棱柱的相贯线。2、补全具有三棱柱通孔的四棱柱的V、H投影。3、作四棱柱与四棱锥台的相贯线。PWPVQVQW4、求两三棱柱相贯的相贯线。5、作屋面交线的H投影。6、求四棱柱与三棱锥相交的相贯线。PVQV四、平面立体与曲面立体相交求相贯线 1、作四棱柱与圆柱的相贯线。2、作三棱柱与半圆柱的相贯线。3、补全具有圆柱通孔的六棱柱的H、W投影。5、求三棱柱与圆锥的相贯线。PVQV4、补全具有四棱柱贯通孔的圆球的H、W投影。QVPV6、求四棱柱与半圆球和圆柱组合体的相贯线。PVQH 五、曲面立体与曲面立体相交求相贯线 1、作形体的相贯线。2、补全拱顶房屋模型的水平投影。3、求形体的相
3、贯线。4、作圆柱与半球的相贯线。5、作回转体与半球的相贯线。6、作组合体的相贯线。六、画图 1、补全投影图中漏缺的线条。（包括不可见投影 轮廓线都要画出）2、补全投影图中漏缺的线条。（包括不可见投影轮廓线都要画出）3、补绘形体的左侧立面图和右侧立面图（不可见的投影用虚线画出）。左侧立面图右侧立面图4、在指定位置上作底面图。底面图5、作坡屋顶上天窗的A向斜视图。A向旋转A6、补画V、W投影中漏缺的线条。七、读图 1、补绘形体的第三投影。2、补绘形体的第三投影。3、补绘形体的第三投影。4、补绘形体的第三投影。5、补绘形体的第三投影。6、补绘形体的第三投影。7、补绘形体的第三投影。8、补绘形体的第三
4、投影。9、补绘形体的第三投影。10、补绘形体的第三投影。11、补绘形体的第三投影。12、补绘形体的第三投影。八、剖面图与断面图 1、画出1-1、2-2剖面图。22111-1剖面图2-2剖面图2、补画下列剖面图中所缺的图线。3、画出1-1半剖面图和2-2全剖面图。22111-1剖面图2-2剖面图4、在所给位置画出1-1旋转剖面图，并在平面图中标出剖切符号。1-1剖面图(展开）1115、画出1-1、2-2剖面图。1111221-1剖面图2-2剖面图6、将V面投影改画成全剖面图。（画在右边）7、将立体的V面投影改画成半剖面图，并标注。（画在右边给定位置）111-1剖面图8、画出1-1、2-2、3-3断面图。1122332-23-31-19、画出1-1、2-2、3-3、4-4断面图。221144331-12-23-34-410、在燕尾形屋顶的车站站台模型的平面图中，画出钢筋混凝土屋顶结构的梁板的重合断面图。11、画出1-1、2-2、3-3断面图。1122331-12-23-3
