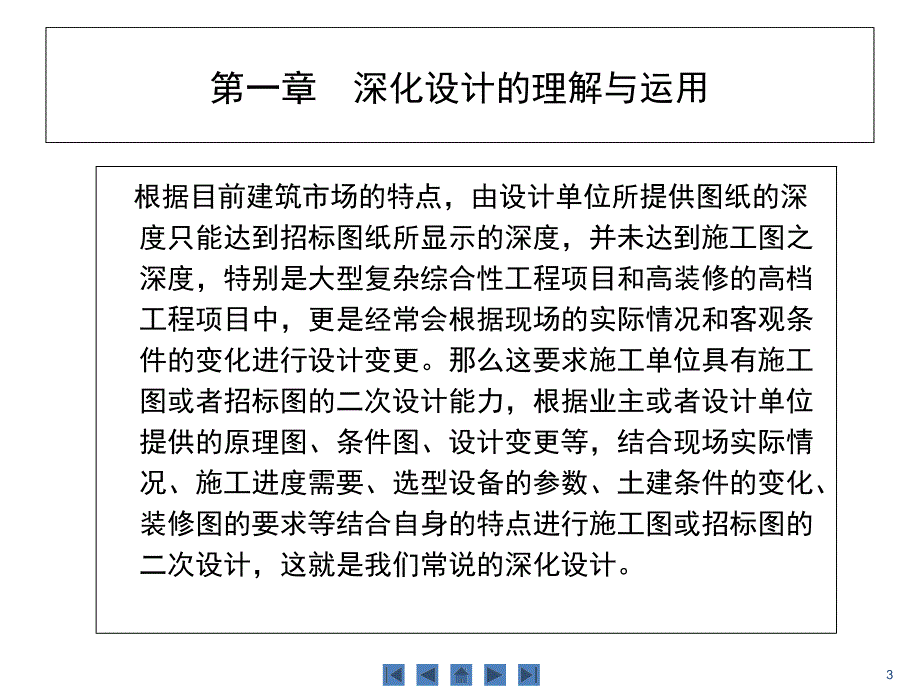

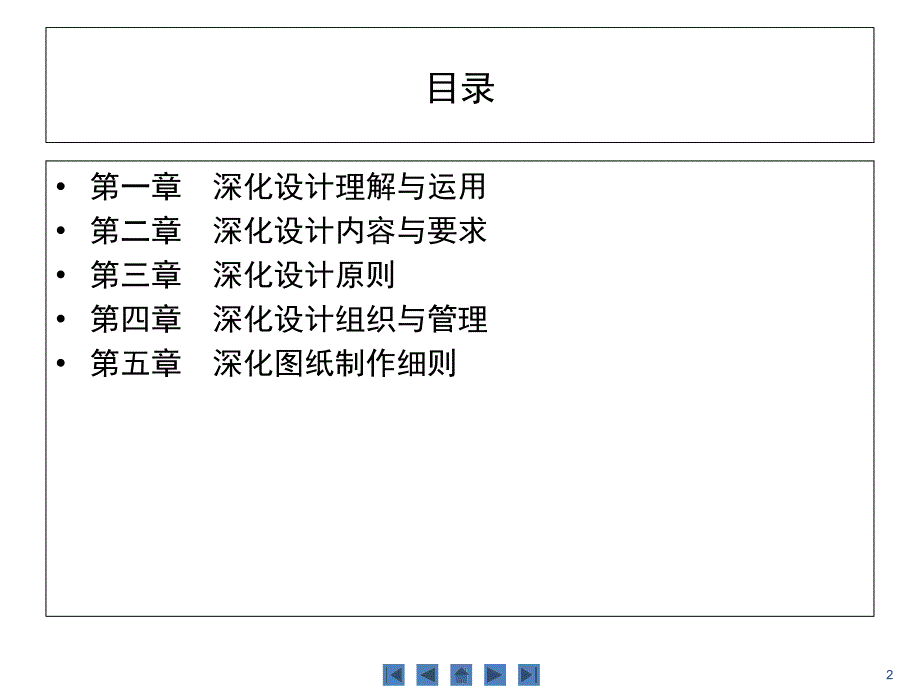

1、1机电深化设计管理与实施扬安集团有限公司2目录第一章 深化设计理解与运用第二章 深化设计内容与要求第三章 深化设计原则第四章 深化设计组织与管理第五章 深化图纸制作细则3第一章 深化设计的理解与运用 根据目前建筑市场的特点，由设计单位所提供图纸的深度只能达到招标图纸所显示的深度，并未达到施工图之深度，特别是大型复杂综合性工程项目和高装修的高档工程项目中，更是经常会根据现场的实际情况和客观条件的变化进行设计变更。那么这要求施工单位具有施工图或者招标图的二次设计能力，根据业主或者设计单位提供的原理图、条件图、设计变更等，结合现场实际情况、施工进度需要、选型设备的参数、土建条件的变化、装修图的要求等

2、结合自身的特点进行施工图或招标图的二次设计，这就是我们常说的深化设计。4深化设计的定义“深化设计”是指在业主或设计顾问提供的施工图或招标图的基础上，在不改变原设计原理和条件的前提下，结合施工现场实际情况，对图纸进行细化、优化、补充和完善。深化设计后的图纸满足业主或设计顾问的技术要求，符合相关地域的设计规范和施工规范，并通过审查，图形合一，能直接指导现场施工和工程量清单的结算。5深化设计的分类设计单位完成方案设计，施工单位完成施工图设计。设计单位已有施工图但不完备，如设备房大样只给出大致的布置，施工单位根据实际的设备选型尺寸完成补充设计。设计图纸已达到施工图要求，但具体实施过程中仍需继续施工细化

3、主要体现在机电管线的综合布局、定位、标高等，同时根据装修装饰的设计方案，进行水电空调未端设备的定位设计等。设计图纸已达到施工图要求，但具体实施过程中存在设计修改的情况，特别是建筑布局和装修方案的设计修改，要求施工单位结合这些变更进行相应的机电修改设计。6深化设计的目标通过深化设计对施工图或招标图的继续深化，使用机电综合管线、三维技术和综合协调手段对机电管线的路由进行优化调整，对设备及未端机电点位的精准定位，使深化设计后的施工图完全具备可实施性，满足机电安装工程精确按图施工的严格要求。通过深化设计对施工图或招标图中未能表达详细的大样图、安装详图、节点图，设备内部原理图、二次接线图等进行优化补充

4、对工程量清单中的未列出的施工内容进行补漏拾遗，准确调整施工预算。通过深化设计对施工图纸的补充、完善及优化，进一步明确机电与装修、土建、幕墙等其它专业的施工界面，明确彼此可能交叉施工的内容，为各专业顺利配合施工创造有利条件。通过深化设计复核计算，准确地进行最终的材料与设备选型，保证原设计的可靠性、合理性，达到设计目标的最终实现。7深化设计的作用深化设计作为设计与施工之间的介质，立足于协调配合其他专业，保证本专业施工的可实施，同时保障各项功能的最终实现。深化设计工作强调发现问题，反映问题，并提出有建设性的解决方法。通过对施工图的深化设计，协助主体设计单位发现方案中存在的问题，发现各专业间可能存在

5、的交叉；同时，协助施工单位理解设计意图，把可实施性的问题及相关专业交叉施工的问题及时向主体设计单位反映；在发现问题及反映问题的过程中，深化设计提出合理的建议，提交主体设计单位参考，协助主体设计单位迅速有效地解决问题，加快推进项目的进度8第二章 深化设计的内容与要求 序号序号深化深化设计项设计项目目深化深化设计设计要求要求说说明明1机机电综电综合管合管线图线图根据机根据机电电各各专业专业施工施工图图或招或招标图标图及机及机电综电综合管合管线图线图深化深化设计设计原原则则确定机确定机电电管管线线的布局、的布局、排列、定位、排列、定位、标标高及安装方式（含支吊架形式）。高及安装方式（含支吊架形式）。

6、2机机电综电综合合预预留孔留孔洞洞图图根据机根据机电综电综合管合管线图线图所确定的机所确定的机电电管管线线位置，确定位置，确定结结构及二次构及二次结结构构预预留孔洞、套管的位置，留孔洞、套管的位置，并并协调结协调结构构专业专业采取必要的加固措施、封堵等。采取必要的加固措施、封堵等。3机机电综电综合管井大合管井大样图样图1，根据管井内管道及其附件，确定管井内管道及其附件定位、安装，根据管井内管道及其附件，确定管井内管道及其附件定位、安装详图详图；2，提出土建施，提出土建施工要求和其他机工要求和其他机电电承包商的工作界面。承包商的工作界面。4设备设备功能房大功能房大样样图图1，根据供，根据供货设备

7、货设备的安装要求及的安装要求及设备设备机房安装条件，确定机房安装条件，确定设备设备机房的平面布置，确定机房的平面布置，确定设备设备及及附件的位置，确定与附件的位置，确定与设备连设备连接的管道、接的管道、电电气、气、风风管和附属配件等的安装管和附属配件等的安装详图详图；2，提出土建，提出土建施工要求和其他机施工要求和其他机电电承包商的工作界面；承包商的工作界面；3，根据，根据设备设备用房的性用房的性质质，确定机，确定机电设备电设备安装及相安装及相关管关管线线的接的接驳驳以及以及对对土建的要求等。土建的要求等。5机机电设备电设备安装安装详详图图1，根据供，根据供货设备货设备安装条件确定安装条件确定

8、设备设备安装方式、安装安装方式、安装详图详图；2，根据供，根据供货设备货设备安装条件提出安装条件提出设备设备基基础础安装条件。安装条件。6机机电专业电专业施工施工图图1，根据机，根据机电综电综合管合管线线所确定的机所确定的机电电管管线线位置，以位置，以业业主或主或设计单设计单位提供的施工位提供的施工图图或投或投标图为标图为基基础础，结结合工程指令、工地指令、合工程指令、工地指令、RFI、CVI、设备选设备选型参数和装修型参数和装修设计图进设计图进行施工行施工图图的的调调整、修改，确定系整、修改，确定系统图统图与平面与平面图图、大、大样图样图、原理、原理图图等的完整性和一致性。等的完整性和一致性

9、2，对对原原设计遗设计遗漏、漏、错误错误、不合理的地方以及、不合理的地方以及图纸图纸与与现场现场差距差距较较大的地方通大的地方通过设计协调过设计协调手段手段进进行校正和修改。行校正和修改。7机机电电深化深化设计计设计计算算书书1，根据材料，根据材料设备选设备选型参数型参数进进行用行用电负电负荷核荷核对计对计算，主要算，主要对电缆对电缆、开关、母、开关、母线线及及电缆桥电缆桥架、架、线线槽等大小槽等大小进进行核行核对计对计算；算；2，根据，根据设备选设备选型参数型参数进进行行风风量、制冷量、制量、制冷量、制热热量、量、风压风压、管径、管径大小等大小等进进行核行核对计对计算；算；3，根据，根据设

10、备选设备选型参数型参数进进行行泵泵的的扬扬程、管径大小等核程、管径大小等核对计对计算。算。8机机电综电综合点位定合点位定位位图图1，根据装修，根据装修设计图对综设计图对综合天花机合天花机电电点位点位进进行准确定位包括灯具、行准确定位包括灯具、喷喷淋淋头头、风风口、烟感、温口、烟感、温感、感、检检修口等，并使其能修口等，并使其能满满足技足技术规术规范和使用功能的要求；范和使用功能的要求；2，根据装修，根据装修设计图设计图和和产产品品选选型型参数参数对墙对墙面地面机面地面机电电点位点位进进行准确定位，包括行准确定位，包括给给水点、排水点、水点、排水点、地漏、开关、插座、消防地漏、开关、插座、消防设

11、备设备等等9第三章 深化设计的原则 保证使用功能的原则主干管线集中布置的原则管线布置排列一般原则：决定各管道的最终安装标高的优先排序是排水管，电缆桥架、线槽、暖通管道、通风管道。电缆桥架、线槽尽量高位安装，通风管道低位安装。水管与电缆桥架、线槽应尽量错位安装，保证水管与电缆桥架平面不在同一路由。遇管线交叉时，应本着“小管让大管、有压让无压”原则避让方便施工的原则方便系统调试、检测、维修的原则美观的原则结构安全的原则10第四章 深化设计的组织与管理 深化设计部依据深化设计目录及设计要求和综合深化设计原则对深化设计图纸进行审核，控制设计质量；在完成内部审核确认、项目部审核确认后，由项目部负责呈交深

12、化设计图纸审批。经审批确认后深化设计图纸由项目部加盖“深化设计确认专用章”签发，作为工程施工图使用。项目中，我司与业主、设计、监理、总包、其他分包等单位之间关于建筑和系统本体的信息沟通和传递，都将以图纸为载体的方式进行，具体结构间下图：我司对于收到业主指令，设计变更等信息，都将在第一时间反映在深化设计图纸上，并做好相应的记录。同时，我司将也会把更新后的深化设计图纸抄送各家单位，以完成信息的共享和传递。11Main Contents and Flow Chart(主要内容和流程)设计协调机电专业深化图制作与送审机电综合管线和预留孔洞图制作与送审机电施工大样图制作与送审机电施工详图制作与送审精装修

13、图纸的协调施工技术交底12Control Flow Chart for Design Coordination 设计协调流程Owner 建设单位/业主Architect 建筑师Consultant 顾问Main Contractor 总承包商Sub-Contractor 分承包商Supplier 供应商设计图纸/建筑师指令/工地指令图纸会审设计修改施工设计变更施工归档竣工图深化设计小白图专业要求疑问澄清设计疑问（RFI）13Procedure Flow Chart For Production of Shop Drawings 深化图制作流程收集文件信息整理设计图纸文件图纸分类深化设计部门召开

14、内部协调会/统一图纸目录结构/图纸格式/分工与协作根据相关信息整理平面图并打印草图根据相关信息整理系统图并打印草图组织专业工程师及技术人员进行图纸检查局部修改整理成档打印图并签字准备送审第一次送审设计/顾问审批/批准检查顾问审批意见并进行图纸修改整理成档打印图纸并签字准备再次送审再次送审设计/顾问审批/批准晒成蓝图成档并分发给各单位作施工之用为制作CSD/CBWD/施工图作准备是否是否0.5天0.5天7天12天12天7天23天1天7天共30天共19天为制作CSD/CBWD/施工图作准备14Procedure Flow Chart For Production of CSD&CBWD 机电综合管

15、线和预留孔洞图制作流程修改综合管线图并开始制作剖面图，打印图纸并检查收集各专业设计及深化图纸的电子档案整理归档，制作综合管线，打印草图工程施工部、各分包及设计部之间召开协调会并于草图上标明意见，开始准备剖面图第一次综合管线图报审工程施工部及各分包检查作局部修改，并于图纸上会签局部修改图纸，打印硫酸纸，并于图纸上会签，作为第一次图纸报审晒成蓝图并分发给各单位作为施工之用工程施工部及各分包检查作局部修改，并于图纸上会签检查从设计顾问单位返回的意见并修改工程施工部及各分包检查作局部修改，并于图纸上会签工程施工部及各分包检查作局部修改，并于图纸上会签工程施工部、各分包检查从设计顾问单位返回的意见并修改

16、局部修改综合管线图及剖面图，并打印硫酸纸，作为再一次图纸报审收集各专业设计及深化图纸的电子档案整理归档，制作预留孔洞图，打印草图修改预留孔洞图，打印图纸并检查局部修改预留孔洞图，并打印硫酸纸，作为再一次图纸报审第一次预留孔洞图报审设计/顾问审批/批准局部修改留洞图，并打印硫酸纸，作为第一次图纸报审晒成蓝图并分发给各单位作为施工之用再次报审设计/顾问审批/批准设计/顾问审批/批准工程施工部、各分包及绘图部门之间召开协调会并于草图上标明意见再次报审设计/顾问审批/批准修改综合管线图并开始制作剖面图，打印图纸并检查收集各专业设计及深化图纸的电子档案整理归档，制作综合管线，打印草图机电部、各分包及绘图

17、部门之间召开协调会并于草图上标明意见，开始准备剖面图6天3天23天2天1天1天714天2天2天7天1天3天3天1天1天1天2天6天3天2-3天2天2天2天7-14天7天合计44天合计30天是否否是是特殊步骤是否是否合计23天合计35天图例：工程部/各分包深化设计部图纸管理部门设计/顾问机电综合管线图制作步骤预留孔洞图制作步骤15Procedure Flow Chart For Production of Detail Drawings 大样图制作流程收集材料与设备报审资料召开相关设计协调会，明确方案及业主/顾问要求收集审批通过之系统图和深化图绘制设备及相应配件图块和现场测绘建筑及结构标高根据系

18、统图及原设计平面图进行大样面布置绘制剖面图/立面图和详图并打印草图组织现场工程师/技术工程师进行图纸检查局部修改图纸/整理图纸格式/打印图纸准备送审第一次送审设计/顾问审批/批准检查顾问审批意见并进行图纸修改整理成档打印图纸并签字准备再次送审再次送审设计/顾问审批/批准绘制设备基础及基础大样图并送审绘制设备基础及基础大样图并送审否是否是晒成蓝图存档并分发给各单位作施工之用晒成蓝图存档并分发给各单位作施工之用12天0.5天0.5天13天1-2天13天1天共19天47天13天1天47天共30天16Procedure Flow Chart For Production of Fitting Out

19、Drawings 精装修图制作流程机电总包/分包收集审批通过之各专业相关深化图建筑师/精装修设计发出精装修指令图精装修分包进行图纸深化根据专业图整理出相关的机电点位图提交给精装修分包（含地面/墙面/天花）精装修分包根据指令图将深化好的天花平面图/剖面图/立面图/节点大样图提交给机电总包/分包精装修分包根据机电点位最终定稿天花平面图/剖面图/立面图/节点大样并打印图纸设计/顾问审批/批准各专业分包/相关工程进行图纸检查并会签第一次报审检查顾问审批意见并进行图纸修改整理成档打印图纸并签字准备再次送审再次送审设计/顾问审批/批准晒成蓝图成档并分发给各单位作施工之用17第五章 深化图纸制作细则18冷冻机房大样图19冷冻机房剖面图20冷冻机房相片21空调机房大样图22空调机房剖面图23空调机房照片24空调水泵房大样图25空调水泵房剖面图26空调水泵房剖面图27空调水泵房相片28配电室大样图29配电室相片30配电间大样图31综合管线图32综合管线剖面33机电综合管线图制作过程34机电综合管线图35综合管线图片36有效空间合理排布37保证净空与天花标高要求38合理利用公共综合支吊架39BIM建筑信息模型40THANKS
