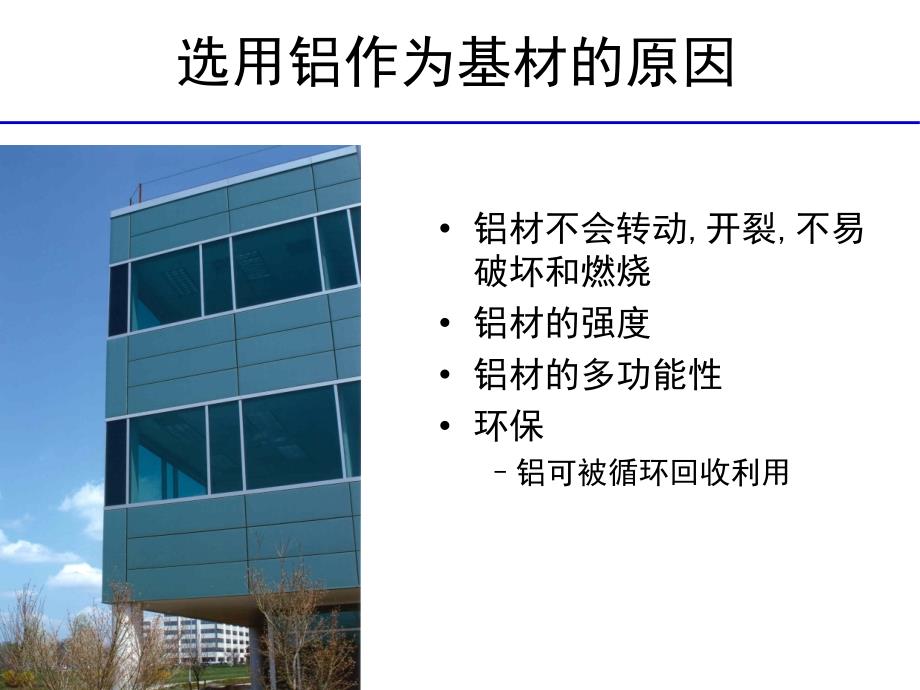

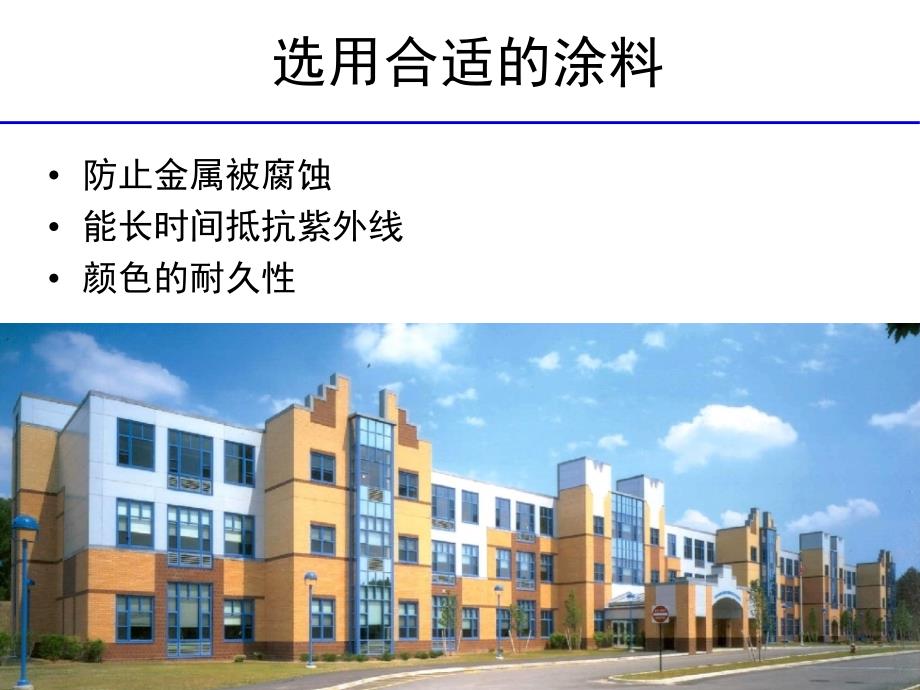

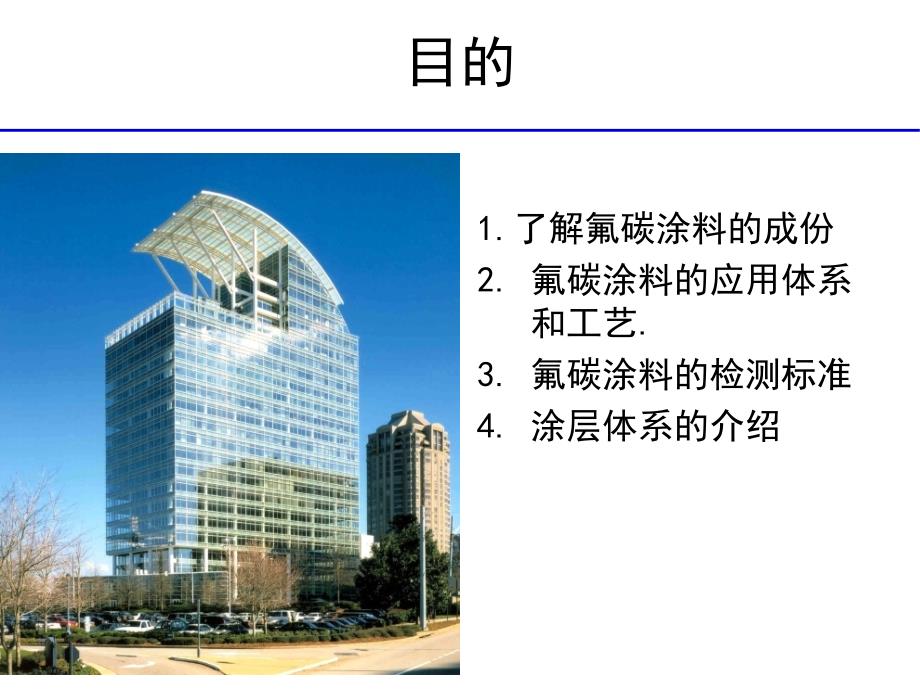

1、目的1.了解氟碳涂料的成份2.氟碳涂料的应用体系和工艺.3.氟碳涂料的检测标准4.涂层体系的介绍选用铝作为基材的原因铝材不会转动,开裂,不易破坏和燃烧铝材的强度铝材的多功能性环保铝可被循环回收利用选用合适的涂料防止金属被腐蚀能长时间抵抗紫外线颜色的耐久性颜料树脂助剂溶剂涂料组成 颜料的作用得到一个美观的彩色的涂层同时还有以下功能:抵抗和阻隔紫外线防止基材腐蚀提高漆膜硬度溶剂的作用是固体成份的载体调节油漆粘度以达到施工要求生溶解氟碳树脂树脂的作用把涂料中的各种成份粘结包裹在一起通过高温固化熔融,形成漆膜使漆膜有极佳的耐侯性和化学物理性能各种建筑涂料乙烯基涂料聚脂涂料丙烯酸涂料硅改性聚脂涂料氟碳涂
2、料PVDF是首选涂料前处理后的基材清漆(仅用于三涂层体系)三涂层体系面漆底漆适用于氟碳涂料的基材铝材(适用于喷涂和辊涂)钢材:(适用于辊涂)电镀锌钢板 热镀锌钢板涂铝钢板前处理与金属表面通过化学反应形成一层致密的转化膜提高漆膜的附着力提高基材的耐腐蚀能力使基材表面更加均匀不恰当的前处理会导致脱漆钢材采用磷化铝材采用铬化,目前尚无适当的前处理方式可以取代铬化氟碳涂料的施工方法:辊涂辊涂涂覆在连续的卷铝或卷钢上效率高链速快光泽,颜色及膜厚均匀链速可以达到每分钟75米以上基材是先涂装后成形.基材是铝或钢材辊涂生产线工业厂房屋顶双重斜面屋顶拱腹板辊涂材的应用氟碳涂料的施工方法:喷涂喷涂适用于不规則的表
3、面和形状的工件基材是先成形后喷涂基材通常是铝板和铝型材喷涂的方式空气喷涂涂料与压缩空气充分混合,然后喷于基材上无空气喷涂涂料形成高压后通过细小的喷嘴喷涂于基材上静电喷涂-涂料通喷枪嘴的放电极带上负电荷,在静电的吸引力下喷涂于正极的工件上.目前国内广泛采用的是静电喷涂.冷却固化 氟碳喷涂生产线前处理5-9个工序喷涂底漆喷涂面漆 喷涂铝板及型材的应用门,窗包柱幕墙铝板百叶天窗雨蓬涂料被破坏的原因紫外线导致树脂被氧化降解颜料的降解氧化污染物与颜料的反应及对涂层表面的腐蚀风沙对涂层表面的磨损未暴露部份暴露部份硅改性聚脂涂料氟碳键(C-F)是已知化学键里最稳定的(以下是PVDF的化学键)氟碳键非常难被破
4、坏涂层的主要性能光泽耐粉化 颜色耐久性涂料性能光泽光泽是人为定义的一个术语,用来描述光线的镜面反射率一般用百分比来表示建筑用氟碳涂的光泽一般在20-35%佛罗里达州暴晒试验PVDF涂料性能颜色耐久性涂层颜色因涂料树脂,颜料在光线,受热,长时间暴露以及与外界物质发生化学反应而逐渐失色检测退色一般用色差(E)来表示,即涂层原色与退色后之间的差异Silicone PolyesterPVDFPolyesterAcrylicPVDF涂层性能耐粉化粉化是因树脂降解而在涂层表面出现的粉末状物质同时颜料从树脂中析出也会造成粉化一般用10到1 来描述粉化程度,10 代表无粉化AAMA 2605-02对此有严格规
5、定,只有PVDF涂料能达到或超过此标准耐化学性能PVDFPolyester 耐磨擦试验PVDF用来测试涂层的耐腐蚀性能5%的盐雾喷在有划痕(裸露金属)涂层上用10到1来描述涂层性能,10为最好在高度易腐蚀的环境中建议使用清漆 耐盐雾试验AAMA 标准 只有含70%PVDF 树脂的涂料能达到或超过AAMA 2605-98 超耐侯性 高耐侯性 加速老化试验自然暴晒试验相对于加速老化试验,自然暴晒试验更加真实准确佛罗里达州适用于高温,强紫外线和高湿度亚利桑那适用于高温,强紫外线和低湿度佛罗里达州暴晒试验PVDF红色聚脂粉末橙色PVDF绿色聚脂绿色PVDF青铜色硅改性聚脂,青铜色未裸露裸露17 年暴晒
6、15 年暴晒10年暴晒佛罗里达州暴晒试验160 months未暴露 暴露20 months 暴露51 months 暴露 110 months 暴露 160 monthsPVDFBased coatingPVDF涂料电子显微镜照片未暴露暴露丙烯酸涂料电子显微镜照片未暴露暴露20 months 暴露51 months 暴露 110 months 暴露160 months160 months丙烯酸涂料未暴露骨暴露氟罗里达州暴晒试验未暴露 暴露20 months 暴露51 months 暴露110 months 暴露160 months160 months硅改性聚脂涂料硅改性聚脂涂料电子显微镜照片unexposedexposed佛落里达州暴晒试验暴露51 months暴露110 months暴露160 months未暴露阳极氧化160 months未暴露暴露阳极氧化电子显微镜照片佛罗里达州暴晒试验
免费区
