电力电气专业晋升中级职称公开答辩试题新.doc

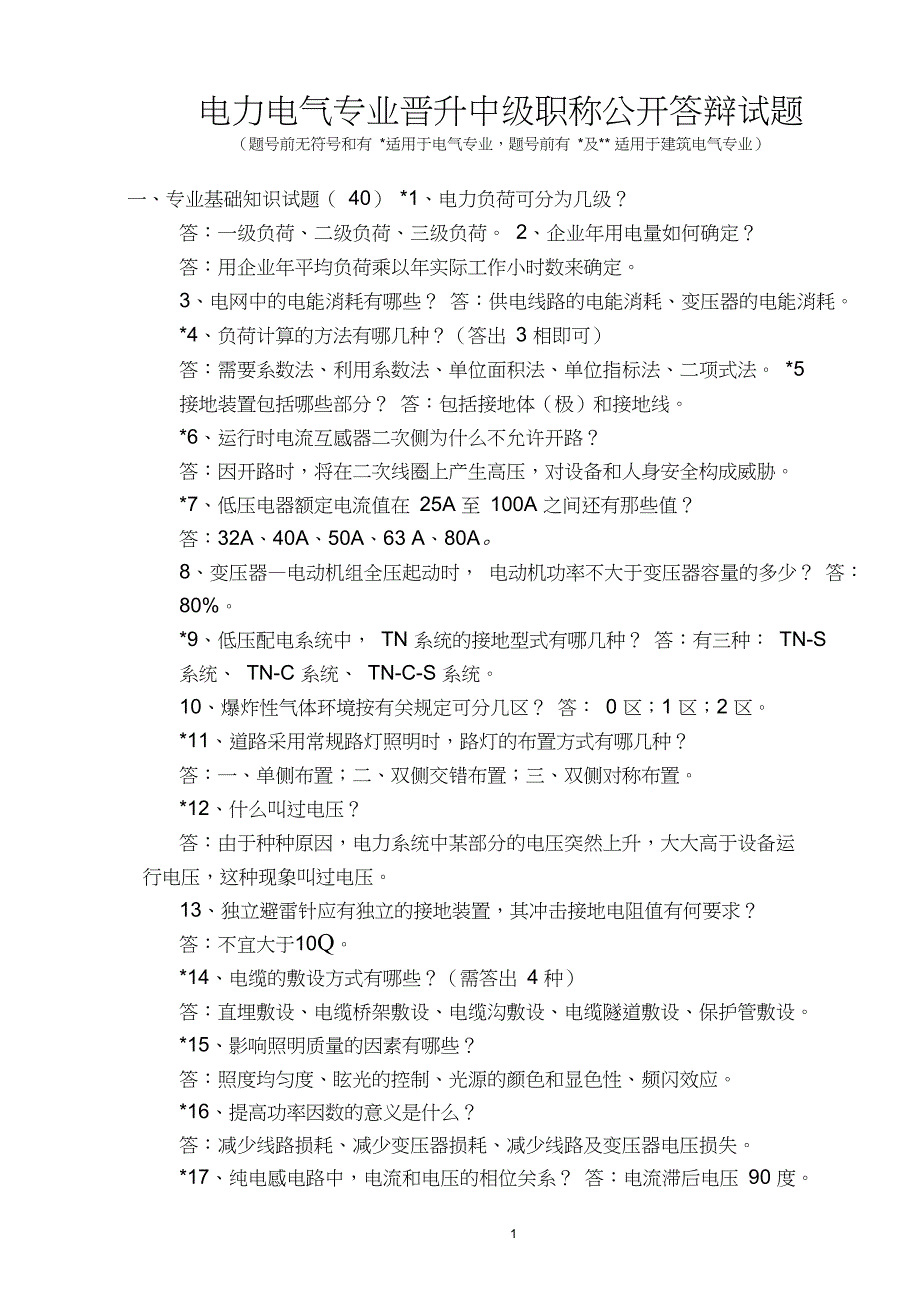

1、电力电气专业晋升中级职称公开答辩试题（题号前无符号和有 *适用于电气专业，题号前有 *及* 适用于建筑电气专业）一、专业基础知识试题（ 40） *1、电力负荷可分为几级？ 答：一级负荷、二级负荷、三级负荷。 2、企业年用电量如何确定？ 答：用企业年平均负荷乘以年实际工作小时数来确定。 3、电网中的电能消耗有哪些？ 答：供电线路的电能消耗、变压器的电能消耗。 *4、负荷计算的方法有哪几种？（答出 3 相即可） 答：需要系数法、利用系数法、单位面积法、单位指标法、二项式法。 *5 接地装置包括哪些部分？ 答：包括接地体（极）和接地线。*6、运行时电流互感器二次侧为什么不允许开路？ 答：因开路时，将

2、在二次线圈上产生高压，对设备和人身安全构成威胁。 *7、低压电器额定电流值在 25A 至 100A 之间还有那些值？ 答：32A、40A、50A、63 A、80A。8、变压器电动机组全压起动时， 电动机功率不大于变压器容量的多少？ 答： 80%。*9、低压配电系统中， TN 系统的接地型式有哪几种？ 答：有三种： TN-S 系统、 TN-C 系统、 TN-C-S 系统。 10、爆炸性气体环境按有关规定可分几区？ 答： 0 区；1 区；2 区。*11、道路采用常规路灯照明时，路灯的布置方式有哪几种？ 答：一、单侧布置；二、双侧交错布置；三、双侧对称布置。 *12、什么叫过电压？答：由于种种原因，

3、电力系统中某部分的电压突然上升，大大高于设备运 行电压，这种现象叫过电压。13、独立避雷针应有独立的接地装置，其冲击接地电阻值有何要求？ 答：不宜大于10Q。*14、电缆的敷设方式有哪些？（需答出 4 种） 答：直埋敷设、电缆桥架敷设、电缆沟敷设、电缆隧道敷设、保护管敷设。*15、影响照明质量的因素有哪些？ 答：照度均匀度、眩光的控制、光源的颜色和显色性、频闪效应。*16、提高功率因数的意义是什么？ 答：减少线路损耗、减少变压器损耗、减少线路及变压器电压损失。*17、纯电感电路中，电流和电压的相位关系？ 答：电流滞后电压 90 度。*18、低压配电系统中，导体截面的选择应考虑哪些方面要求？ 答

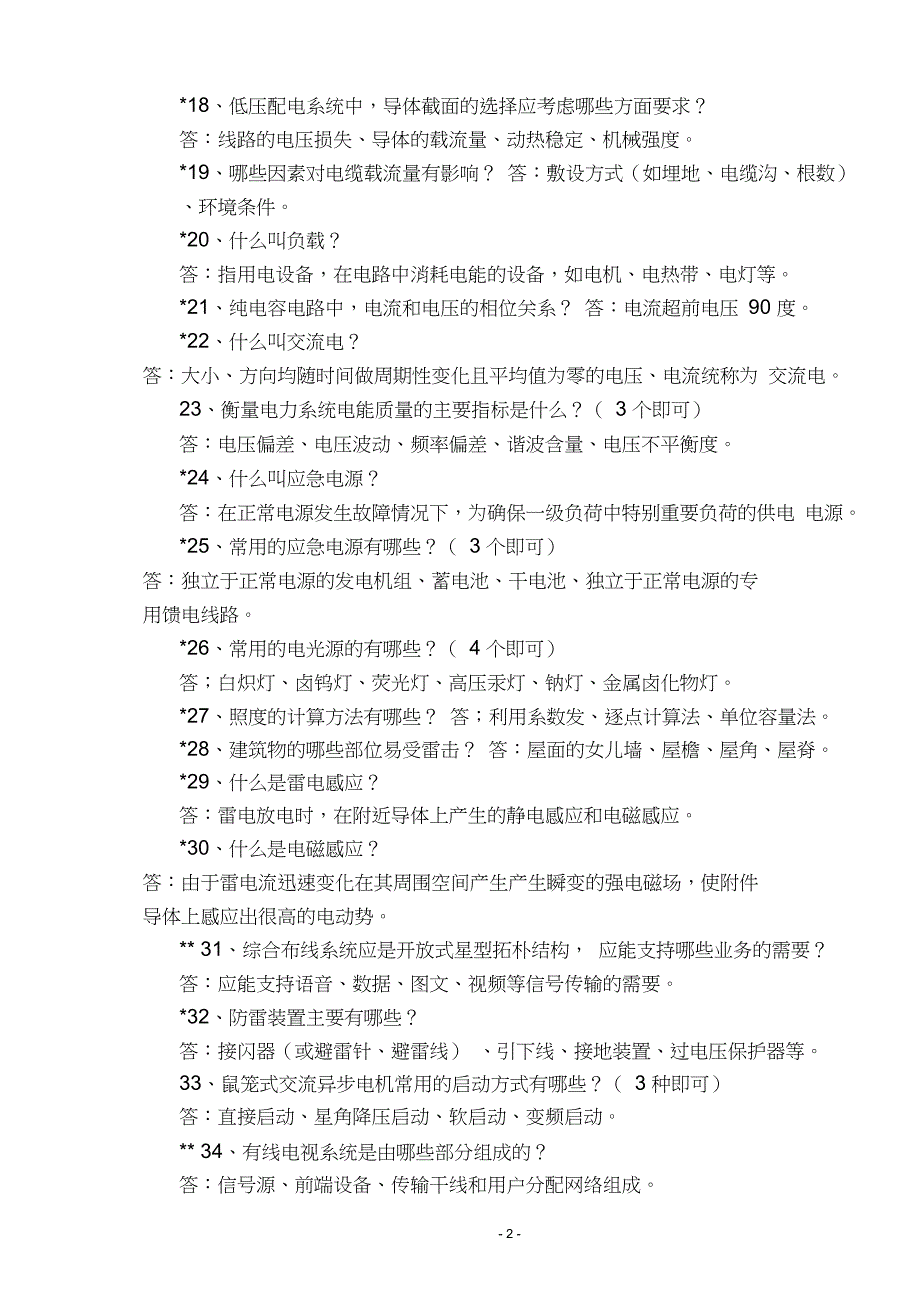

4、线路的电压损失、导体的载流量、动热稳定、机械强度。 *19、哪些因素对电缆载流量有影响？ 答：敷设方式（如埋地、电缆沟、根数） 、环境条件。*20、什么叫负载？ 答：指用电设备，在电路中消耗电能的设备，如电机、电热带、电灯等。*21、纯电容电路中，电流和电压的相位关系？ 答：电流超前电压 90 度。*22、什么叫交流电？ 答：大小、方向均随时间做周期性变化且平均值为零的电压、电流统称为 交流电。23、衡量电力系统电能质量的主要指标是什么？（ 3 个即可） 答：电压偏差、电压波动、频率偏差、谐波含量、电压不平衡度。 *24、什么叫应急电源？答：在正常电源发生故障情况下，为确保一级负荷中特别重要

5、负荷的供电 电源。*25、常用的应急电源有哪些？（ 3 个即可） 答：独立于正常电源的发电机组、蓄电池、干电池、独立于正常电源的专 用馈电线路。*26、常用的电光源的有哪些？（ 4 个即可） 答；白炽灯、卤钨灯、荧光灯、高压汞灯、钠灯、金属卤化物灯。 *27、照度的计算方法有哪些？ 答；利用系数发、逐点计算法、单位容量法。*28、建筑物的哪些部位易受雷击？ 答：屋面的女儿墙、屋檐、屋角、屋脊。*29、什么是雷电感应？ 答：雷电放电时，在附近导体上产生的静电感应和电磁感应。*30、什么是电磁感应？ 答：由于雷电流迅速变化在其周围空间产生产生瞬变的强电磁场，使附件 导体上感应出很高的电动势。* 3

6、1、综合布线系统应是开放式星型拓朴结构， 应能支持哪些业务的需要？ 答：应能支持语音、数据、图文、视频等信号传输的需要。*32、防雷装置主要有哪些？答：接闪器（或避雷针、避雷线） 、引下线、接地装置、过电压保护器等。33、鼠笼式交流异步电机常用的启动方式有哪些？（ 3 种即可） 答：直接启动、星角降压启动、软启动、变频启动。* 34、有线电视系统是由哪些部分组成的？ 答：信号源、前端设备、传输干线和用户分配网络组成。* 35、有线电视系统 VHF 、UHF 频段是如何划分的？答：电视接收频道112称为VHF频道，1368称为UHF频段。* 36、电缆敷设时宜在何处留有一定的余量？ 答：宜在进户

7、处、接头、电缆头处或地沟及隧道中留有一定的余量。* 37、应急照明包括哪些？ 答：包括疏散照明、安全照明和备用照明。* 38、综合布线电缆与电力电缆为何要保持一定的间距？ 答：防止电磁干扰。*39、建筑物谐波源较多时，为其供电的变压器接线组别如何选择？ 答：选择接线组别为 D， yn11 的变压器。40、变压器并列运行时，应满足哪些条件？ 答：电压和变比相同；连接组别相同；短路阻抗相同；容量差别不宜过大。二、设计深度（ 10）、*1 、施工图设计：低压电气系统图中开关柜应注明什么？ 答：应注明开关柜型号、方案编号、柜内主要设备型号、规格。 2、施工图设计：电缆表中应包括什么？ 答：应有每一根电

8、缆的编号、型号、规格、长度、起点、终点。*3、施工图设计：防雷接地平面图中避雷针的设计应标明什么？ 答：应标明避雷针高度、坐标（或相对位置尺寸） 、保护范围、被保护物外 形、画出接地极和接地线位置。*4、施工图设计：照明系统中应标明什么？（ 4 个即可）答：应标明开关的型号规格、负荷名称、负荷功率、配出回路相序、配电 箱型号编号等。*5、施工图设计：照明平面图中，灯具应注明什么？ 答：应标明型号、数量、功率、安装高度。6、施工图设计：送配电线路路由图中线路应标明什么？ 答：应标明线路起点、终点和转折点的位置坐标及杆号等。7、施工图设计：送配电线路穿越铁路、公路、电力线、通信线时应标明什 么？答

9、应标明有关的标高及交叉角度。8、油气田地面工程站场初步设计电气专业应出哪些图？ 答：电气系统图（或主接线图） 、变配电所平面布置图、电缆敷设平面图、 防雷接地平面图、爆炸危险区域划分图。9、爆炸危险区域划分图深度要求？ 答：应画出爆炸危险区域平断面图、标明爆炸危险等级及相关尺寸。*10 编制初步设计文件应满足什么需要？ 答：应满足编制施工招标文件、主要设备、材料订货和编制施工图设计文 件的需要。三、规范标准（ 20）1、在爆炸危险区域附近的变配电所和控制室的室内地面， 应高出室外地面 多少？答： 0.6m2 当电气线路沿输送易燃气体或液体的管道栈桥敷设时，应符合哪些要 求？答：沿危险程度较低

10、的管道一侧；当易燃物质比空气重时，在管道上方敷 设，比空气轻时，在管道下方敷设。*3、当维护、测试和检修设备需断开电源时应设置什么电器？ 答：隔离电器。*4、以气体放电灯为主要负荷的回路中，中性线截面如何选择？ 答：不小于相线截面。*5 、人工垂直接地体的长度宜为多少？答：2.5 m*6、成排布置的低压配电屏，其长度在 6m-15m 之间，屏后通道应设几个 出口？答：设两个出口，并宜布置在通道的两端。*7、低压配电线路应装设什么保护？ 答：应装设短路保护、过负荷保护和接地故障保护。*8 、人工接地体在土壤中的埋深不应小于多少？答： 0.5m9、在正常运行情况下，电动机端子处电压偏差允许值是多少

11、 答： 5%。*10、电缆在室内埋地穿管设时，穿管内径不应小于电缆外径的多少倍？ 答：1.5 倍。*11、低压配电系统接地形式有哪三种？答：TN系统、TT系统、IT系统。*12、低压电气系统中，电源中性点的接地电阻不宜超过多少Q?答: 4Q。*13、建筑物的防雷分为几级? 答：分一、二、三级；* 1 4 、三级防雷建筑物为防雷装置专设引下线时，其数量、间距为多少? 答：数量不宜小于两根；间距不应大于 25m。* 1 5 、第一类防雷建筑物避雷网网格尺寸不应大于多少?答： 5mX5m 或 6mX4m* 1 6 、第二类防雷建筑物避雷网网格尺寸不应大于多少?答：10mX10 m）或 12mX8m

12、 1 7 、第三类防雷建筑物避雷网网格尺寸不应大于多少?答： 20mX20m 或 24mX16m18、610kV 架空线路对公路路面最小垂直距离为多少?答： 7m19、对于普通室内照明，用电设备端子处允许的电压偏差是多少? 答：5%+ 5%。20、在爆炸性气体环境 1 区、 2 区内，引向 1000V 以下异步电动机的导线 或电缆截面如何选择?答：该导线或电缆截面应按长期允许载流量不应小于电动机额定电流的1.25 倍选择。四、现场问题处理试题（ 15）*1、改善供电电压偏差的主要措施有哪些？答： 1、合理选择变压器的变比和分接头； 2、合理减少配电系统阻抗； 3、 合理补偿无功功率； 4、使

13、三相负荷平衡。*2、某配电回路自动开关在短路故障时，触头未能跳开且熔连在一起，是 何原因？答： 1.开关开断容量不够； 2.开关触头质量不合格。3、某电动机接线无误但无法起动，会有哪些原因？答： 1、电压太低，接触器线圈不能正常工作； 2、热元件整定值偏低； 3、 联锁关系不符合要求。* 4、钢接地装置一般做何种防腐处理？ 答：热浸镀锌。5、某架空线路上一处避雷器遭雷击炸裂，如何处理？ 答：更换避雷器，检查接地系统，满足有关要求。6、高土壤电阻率的地区，可采取哪些措施降低接地装置的接地电阻？（3条即可）答：1、外引一一采取多支线外引接地装置；2、深埋一一接地体埋于较深 的低电阻率土壤中； 3、

14、采用降阻剂； 4、换土。*7、某工程所处土壤电阻率较设计取值偏高，按图施工的接地装置接地电 阻不满足要求，如何处理？答：延长接地线，补打接地体，直至满足要求。*8、当采用建筑物基础做接地体时，若测得接地电阻不符合要求，应如何 处理？答；通过连接卡子外接人工接地体。*9、电缆直埋敷设，无法深埋于冻土层以下时，如何处理？ 答；可增加沟内铺设细沙的厚度。*10、荧光灯使用一段时间后，不能发光或启动困难的原因有哪些？答： 1、电源电压太低； 2、启辉器损坏； 3、气温太低； 4、灯丝断或灯管 漏气。11 、接触器吸合不上的主要原因有哪些？答： 1、电源电压太低； 2、操作回路断线； 3、配线错误等。12、热继电器误动作的主要原因有哪些？答： 1 、整定值偏小； 2、电动机启动时间过长； 3、反复短时工作，操作次 数过频；*13、防直击雷的人工接地体距建筑物出入口或人行道小于3m,可采取什么简便措施？答：将水平接地体局部埋深加大到 1 m 以上。14、电缆沟较长时,如何采取排水措施？答：沟底做不小于 0.5的坡度,每隔 50m 设置一个集水井,将积水排入 下水道或用泵抽出。15、住宅中计算机由于过电压而损坏,可能的原因是什么？ 答：1、雷击过电压； 2、保护线（ PE 线）断开； 3、系统内出现谐振。- 6 -
