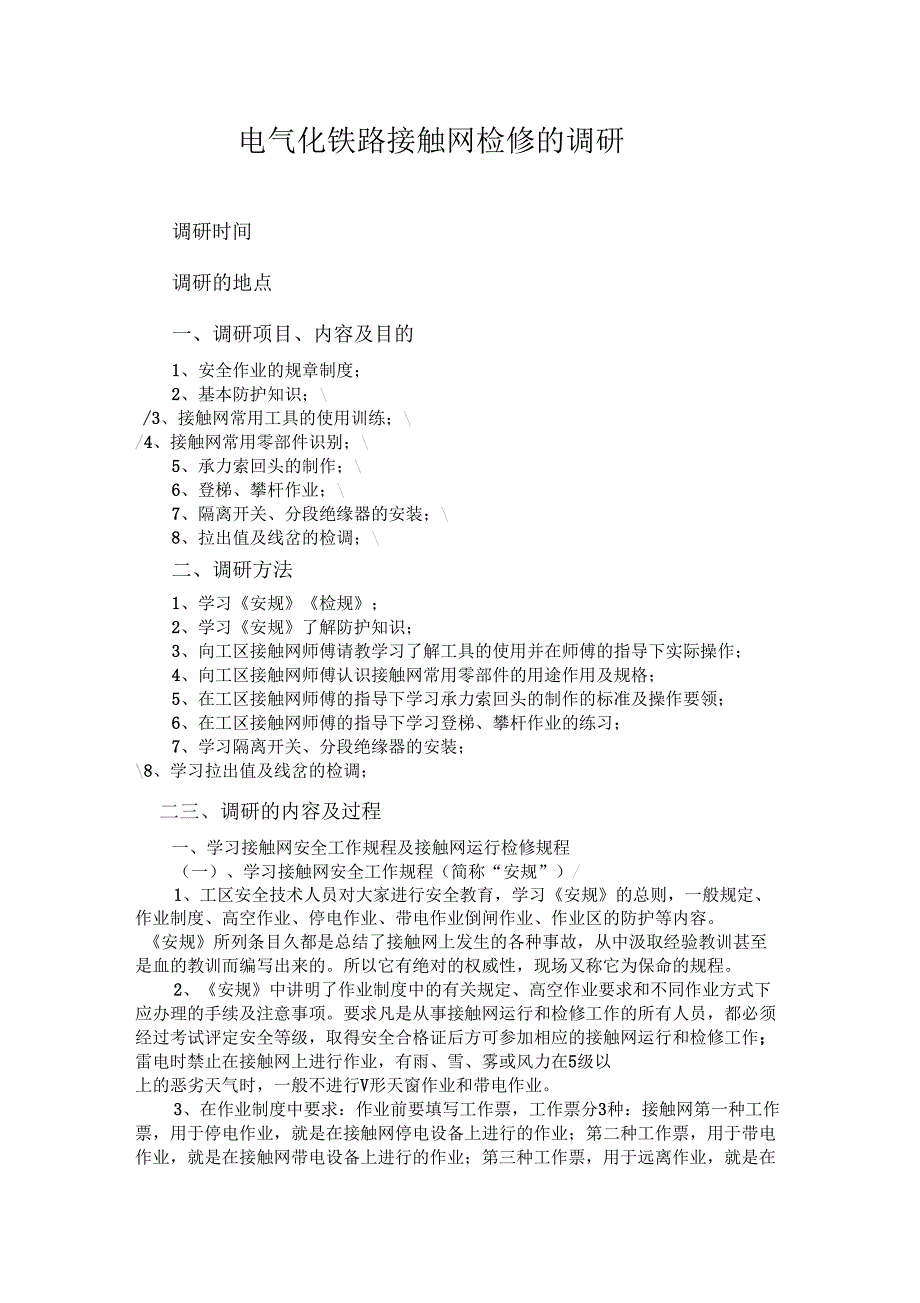

1、电气化铁路接触网检修的调研调研时间调研的地点一、调研项目、内容及目的1、安全作业的规章制度；2、基本防护知识；/3、接触网常用工具的使用训练；/4、接触网常用零部件识别；5、承力索回头的制作；6、登梯、攀杆作业；7、隔离开关、分段绝缘器的安装；8、拉出值及线岔的检调；二、调研方法1、学习安规检规；2、学习安规了解防护知识；3、向工区接触网师傅请教学习了解工具的使用并在师傅的指导下实际操作；4、向工区接触网师傅认识接触网常用零部件的用途作用及规格；5、在工区接触网师傅的指导下学习承力索回头的制作的标准及操作要领；6、在工区接触网师傅的指导下学习登梯、攀杆作业的练习；7、学习隔离开关、分段绝缘器的

2、安装；8、学习拉出值及线岔的检调；二三、调研的内容及过程一、学习接触网安全工作规程及接触网运行检修规程（一）、学习接触网安全工作规程（简称“安规”）/1、工区安全技术人员对大家进行安全教育，学习安规的总则，一般规定、作业制度、高空作业、停电作业、带电作业倒闸作业、作业区的防护等内容。安规所列条目久都是总结了接触网上发生的各种事故，从中汲取经验教训甚至是血的教训而编写出来的。所以它有绝对的权威性，现场又称它为保命的规程。2、安规中讲明了作业制度中的有关规定、高空作业要求和不同作业方式下应办理的手续及注意事项。要求凡是从事接触网运行和检修工作的所有人员，都必须经过考试评定安全等级，取得安全合格证后

3、方可参加相应的接触网运行和检修工作；雷电时禁止在接触网上进行作业，有雨、雪、雾或风力在5级以上的恶劣天气时，一般不进行V形天窗作业和带电作业。3、在作业制度中要求：作业前要填写工作票，工作票分3种：接触网第一种工作票，用于停电作业，就是在接触网停电设备上进行的作业；第二种工作票，用于带电作业，就是在接触网带电设备上进行的作业；第三种工作票，用于远离作业，就是在距离接触网带电设备附近的设备上进行的作业。开工前，作业组工作领导人要宣读工作票内容，作业结束后，要将工作票交给工区由专人统一保管不少于3个月。4、在高空作业中还规定了，离地3米为接触网高空作业，要设专人对作业人员进行监护，特别指出攀杆作业

4、登梯作业和车顶作业的有关要求。5、安规中还具体规定了各种作业方式的安全距离、命令程序和安全措施，如停电作业时，应由何人办理停电手续，明确要求，由安全级别不低于3级的作业成员为要令人，向电力调度申请停电。经电力调度审查批准发布作业命令后，才能开始作业。对停电作业前，验电接地的操作方法和安全注意事项都有了严格的规定。在带电作业的命令程序、安全距离、绝缘工具和一般带电作业要求等，都作了详细说明，总之，安规是接触网规程中最重要的规章。（二卜学习接触网运行检修规程（简称“检规”）学习检规总则、第一章运行和管理、第二章检修、第三章技术标准和目录等内容。其中最重要的是技术标准一章，特别是对重要设备中的有关

5、参数要牢记，如拉出值；导线高度、锚段关节、线岔、电位器补偿器、中心锚结和软横跨等有关技术规定，接触网维修人员在检修接触网设备时，应严格遵守检规技术要求。二、学习作业时的行车防护1、在调研期间到工区学习了作业区的防护知识，了解到，在区间作业时，驻站联络员设在能控制列车运行相邻车站的运转室；车站作业时，驻站联络员设在该站运转室。作业时，每个作业组在作业区段两端，必须按规定距离设置行车防护人员，并不得侵入建筑限界。在160km/h及以上区段间接带电作业时，必须在车站行车室及作业现场分别设置行车防护人员。2、最重要的是，不同作业组分别作业时，不准共用行车防护人员。行车防护人员在执行任务时，要坚守岗位，

6、思想集中，要与作业组保持联系认真、及时、准确地进行联系和显示各种信号。三、学习认识接触网工具的使用在工区向接触网师傅请教学习了解工具的使用，并在师傅的指导下实际操作，接触网与运营检修中采用的工具大体分为1、停电检修作业工具有：停电作业车梯、铝合金梯、滑轮组、棕纯、手板的产、紧线器、安全用品等；2、带电作业用的工具有：绝缘梯、绝缘滑轮组、绝缘纯、绝缘拉杆、绝缘测量工具等；绝缘工具存放在专门的绝缘工具库房内，绝缘工具房内设有防潮设备。3、常用携带工具有：钢线钳、活动扳手、管扳手、管子割刀、钳工锤、断线钳、紧线器、接触线压弯器、接触线正弯器、接触线正面器、游标千分尺、道尺、水平尺、温度计、钢卷尺、皮

7、卷尺、放线滑轮等。学习时还特别有幸在师傅的指导下对专用工具接触线正弯器进行了实践操作，以及常用工具的实践操作；4、工区还配有一些简单的修理设备和工具如：台钻、台式虎钳、砂轮机、万用表、兆欧表、拉力表、喷灯等，四、学习认识接触网零件的用途及使用/在工区向接触网师傅学习认识接触网各种零件的用途及使用，接触网的零件主要有：定位线夹用在接触线定位点处、吊弦线夹用在悬挂吊弦、中心锚结线夹用在连接中心锚结辅助纯、钢铝接触线连接线夹用在连接电连接与钢铝接触线、电连接线夹用在电连接线与承力索、接触线接头线夹用在铜接触线接头、支持器用在非工作支定位、长支持器用在隧道定位、长定位环用在反定位管上与定位器相连、定位

8、环用在定位管或腕臂上与定位器相连、套管绞环用在腕臂上与调节板相连、杵座鞍子用在挂各种线索与杵头相连、钩头鞍子用在与腕臂套管绞环相连挂承力索、双耳鞍子用在挂各种线索与单环零件、双鞍子用在挂两条线索与杵头零件相连、定位环线夹用在软横跨下部固定纯挂接定位器和斜拉线、U型线夹用在软横跨上部固定绳挂接斜拉线和直吊弦、横承力索线夹用在单横承力索上下端挂直吊弦、双横承力索线夹用在双横承力索上下端挂直吊弦、杵座斜型线夹(分70型及50型)用在钢绞线回头一般与绝缘子杵头相连、，双耳斜型线夹用在与单环零件相连用于绞线回头、旋转腕臂底座用在腕臂与支柱的连接、双耳连接器用在腕臂式绝缘子与腕臂底座之间的连接、调节板用在

9、水平拉杆与腕臂上套管绞环的连接，可调节水平拉杆水平状态、钢线卡子用在两条线子间的连接、接触线电连接线夹用在电连接于铜接触线的连接、电连接线夹用在电连接于铜承力索的连接、接触线终端锚固线夹用在铜接触线终端锚固、承力索终端锚固线夹用在铜绞线接头对接、接触线接头线夹用在接触线接头对接、承力索接头线夹用在承力索接头对接、D型补偿滑轮用在接触线或承力索的补偿装置中、500(700)型限制管式线岔用在道岔两支接触线交叉点、接地线夹用在钢轨上固定接地线。五、学习掌握承力索回头的制作1、在工区学习掌握了承力索回头的制作技术，技术人员首先告诉我使用的工具材料有：工具袋、钢卷尺、手锤、个人工具、GJ-70钢绞线、

10、70型楔形线夹、细绑线大剪子，利用这些工具在5分钟内完成制作，2、技术标准要求其标准为回头从线夹边沿算起450-500mm,钢绞线在线夹内的回头应与楔子密贴，楔子必须打紧，承力索不得散股和扭劲，线夹与承力索回头不得有重伤，对回头端进行绑扎，如绑扎一处则离回头端部50mm处开始，绑扎长度为100mm。如绑扎两处，则每处20mm相距100-150mm绑扎第二处，回头露50mm。工序正确，不得带手套握手锤，并注意防止碰伤手和腿操作要正确。六、进行登梯、攀杆作业的练习在工区师傅的指导下进行了登梯、攀杆作业的实做学习，当用梯子作业时，作业人员要先检查梯子是否牢靠；要有专人扶梯，梯脚要放稳固，严防滑移；梯

11、子上只准有1人作业。在攀杆作业的实做学习时师傅要求攀登支柱前先检查安全带是否良好，还要检查所要攀登的支柱状态，观察支柱上有无其他设备，选好攀登方向和条件。攀登支柱时要手把牢靠，脚踏稳准，尽量避开设备并与带电设备保持规定的安全距离。用脚扣和踏板攀登时，要卡牢和系紧，严防滑落。上杆后人员站在作业的合适位置将安全带系在可靠处。七、学习调研隔离开关和分段绝缘器安装/一、隔离开关的安装隔离开关安装需要5人，其中杆上2人，地面3人。/1、安装前先进行外观检查试验及做好安装前的准备工作。/2、隔离开关安装操作步骤如下：/根据隔离开关安装图按要求安装开关托架、踏脚底座、开关支架。在杆顶田野侧固定隔离开关吊架架

12、座，并将架臂插入架座管中，转向田野侧对于钢柱，混凝土软横跨柱的隔离开关安装,/可在开关支架上方2米左右处，将跳线槽钢固定在上面，杆顶至槽钢端部用铁线拉紧。在吊臂端挂单滑轮，帮隔离开关及晃纯。起吊隔离开关、吊至超过开关托架高度，转动吊架架臂，使开关位于杆顶正上方。慢慢松动吊绳，对准安装孔穿螺栓，固定隔离开关。将操动和隔离开关操东周连接起来，/拧紧螺帽，用钢锯将多余丝扣部分锯掉，在用手锤敲打几下，将螺帽封死。安装操动机构托架，将操动机构与操动杆连接起来，并固定操动机构。撤出所有安装工具，安装电连接。隔离开关安装好后，应手握操动机构手柄，反复动作，观察隔离开关开合闸角度、闸刀触头接触情况、接地闸刀动

13、作及接触情况、操作灵活程度等，发现问题，进行调整。3、安全质量注意事项开关托架或开关支架安装应稳定，水平，杆顶不平者可预先用混凝土垫平。隔离开关瓷柱应直立，并相互平行，施工误差不得超过2,底座应水平，不平者可用垫片平，但垫品不得超过三片。操动杆应竖直，操作灵活，动作无误，开合闸角度符度要求。触头接触良好，压力均匀，无回弹现象，触头表面清洁，无伤痕。由接地刀闸的隔离开关，主刀闸与接地刀闸面的机械联锁正确可靠，接地刀闸接触良好。止钉间隙13毫米。隔离开关起吊过程中，瓷件不得碰杆，以防损坏。二、分段绝缘器安装分段绝缘器安装一般分两步进行：先安装承力索的绝缘子用，再安装接触线上的分段绝缘器。1、承力索

14、电分段绝缘子用的安装操作步骤：(1)安装前的准备：在安装位置立好梯子，梯绳倒在接触线上边，梯子上作业人员将安全带挂在承力索上，工具由棕绳吊上来，并悬吊在承力索上。(2)在承力索断线处两侧适当位置各打紧两个楔型紧线器。并在其前面安装钢线卡子或吊弦线夹，以防滑动。用双钩紧线器将两个楔型线夹尾部的套子钩住。(3)紧线、断线：在承力索断线处用细绑线扎好，当双钩紧线器紧到断线处承力索略有松驰，并确认楔型紧线器、双钩紧线器和套子安全可靠后，梯上作业人员互相配合，共同用断线钳将承力索断开。(4)安装：断线处两边分别用70型双耳，杵座楔型线夹做好回头并进行缠/绑，为不改变承力索张力和补偿坠碇对地高度，每个回头

15、长度应为绝缘子用长度与连接零件长度和的一半(大约360毫米左右)、然后安装悬式绝缘子用。2、接触线上分段绝缘器的安装操作步骤。/(1)拉力试验：安装前，分段绝缘器应进行拉力试验，一般是将组装好的绝缘器在1200公斤拉力下持续2小时，然后在500公斤拉力下调整各部零件使导流滑板与接触线在一个平面内。(2)在分段绝缘器安装位置的两侧接触线上适当位置，用汽油棉纱擦去接触线上油污。打紧两个蛙式紧线器。为防止滑动，在蛙式紧线器前方各上紧12个吊弦线夹。然后将双钩紧线器与蛙式紧线器尾部的套子进行连接。(3)断线与接头：当双钩紧线器紧到接触线略有松驰时，停止紧线，确认接触线上紧线器及连接工具牢靠后，即可断线

16、将分段绝缘器的四角用吊弦吊在承力索上，大致吊平。绝缘器位置调整妥当后，将分段绝缘器接头线夹处的接触线围弯，固定在分段绝缘器接头线夹内。分段绝缘器的位置应与承力索绝缘子用对称。即分段绝缘器中心与绝缘子用的中心在同一垂直面上。(4)接头做好后，略松一下双钩紧线器，使绝缘元件受力，检查无异状后方可全部松开。撒降部分工具。(5)分段绝缘器的调整：首先调整分段绝缘器四角的四根吊弦，使其底面与轨面平行。然后用锤刀打磨找平战斗英雄用木板或其他物品模拟集电弓，进一步试验是否刮弓，是否平滑，直至调平为止。八、对直线区段导线拉出值的调整和线岔调整的调研一、拉出值的调整接触线的拉出值是指接触线对集电弓中心的偏移而

17、言；在直线区段接触线多布置成“之”字形，所以又叫“之”字值。这次拉出值的调整是采用梯车进行，梯车上2人作业，辅助4人，如需更换拉出值方向和材料时，还需要增加杆上作业12人。(一)先拉出值的测量：在调整接触线拉出值时，根据平面图上的设计拉出值测量各定位点处，接触线在线路上的投影位置，再调整导线。由于直线区段受电弓中心与线路中心是重合的，所以接触线中心的偏移值即为拉出值。测量时，将道尺卡在钢轨上，根据轨距e=1435mm,找出线路中心在道尺上的位置“O”点，然后以道尺上的“O”点为起测点，根据平面图定位点拉出值的大小和方向，即可测出接触线在线路的投影位置，并用油漆在轨枕上作出标记，以便于以后调整。

18、二)拉出值的调整：拉出值调整的一般方法：将线坠挂在接触线上，待线坠稳定后，线坠尖端即为接触线的实际位置。然后由梯车上作业人员将绳子栓在接触线上，通过滑轮由地面人员拉绳，梯车上人员调整定位环的位置或软定位器拉线的长度，调到线坠与轨枕上所做的接触线位置标记重合为止。三、拉出值调整的技术要求：%1、拉出值直线区段一般为300毫米，允许施工误差为土30毫米，曲线区段拉出值为150400毫米，允许施工误差为土30毫米。在任何情况下，拉出值均不宜超过450毫米。2、调整拉出值时应注意跨距中接触线偏移值的变化，在任何情况下，跨距中任何一点接触线偏移值均不得大于475毫米，否则应改变相邻定位点的拉出3、道岔

19、柱处拉出值应保证两接触线定位点间的距离为100150毫米，标准定位时，拉出值为375毫米，非标准定位时，应保证两接触线交点位于线间距500700毫米范围内。/二、线岔的调整(一)单开道岔线岔的调整，可按下列步骤进行：(1)首先在线路上找出两接触线交叉点所要求的范围，并作出标记，标准定位时，两接触线相交于道岔导曲线两内轨轨距为660毫米-760毫米的横向中间位置处，最好在导曲线两内轨轨距为745毫米处；非标准定位时，两接触线尽量相交于道岔导曲线两内轨轨距为735-935毫米处。(2)调节道岔定位柱处两接触线的拉出值，使两接触线交叉点在要求的范围内，并且交叉点尽量对称于两线路中心，使定位点两线路的

20、拉出值基本对称，一般调至375毫米左右。（3）当道岔定位处的调节不能达到接触线交叉位置的要求时，可调节相邻支柱处的拉出值。调节时，尽量不改变正线拉出值，且最大不能超过450毫米。（4）线叉的调整还应考虑支柱布置是否合理，有时由于设计不当，在道岔定位柱与相邻支柱的跨距中接触线会出现脱弓现象。所以线岔调整完毕，应对这一区段接触线的位置进行复核。（5）按要求安装限制管及电连接，并调好导线高度。（二）线岔的技术要求：线岔的型号是根据线岔距中心锚结的距离进行选择的。线岔的安装应能保证在平均温度时，限制管中部在线岔交叉点，线岔温度变化偏移值计算公式与吊弦相同，即：/l=La安-1平）由于限制管是固定在下面

21、那支接触线上边的，计算时要注意式中的L为线岔距下面那支接触线的中心锚结的距离，/l也为下面接触线的线胀系数。当安装温度t安大于平均温度t平时，限制管向下锚方向偏移；反之，向中心锚结的方向偏移。线岔的安装应不影响接触线在温度变化时能自由纵向移动，限制管与其交叉的接触线间有1-3毫米的间隙。线岔安装正确牢固无刮弓危险。单开道岔标准定位两接触线应相交于道岔导曲线两内轨轨距660-760毫米的横向中间位置处。接触线始触点两工作支应严格等高，误差应在土15毫米范围内。除两渡线的交叉之处安装一组电连接线，凡是安装线岔的地方均应安装电连接，电连接一般安装在悬挂点两工作支侧承力索间距400-500毫米处。四、

22、调研结论与建议在调研期间通过对接触网相关规章、技术标准的学习和工具的使用、零部件的认识以及对接触网的制作、安装与检调有了更清晰的认识，接触网的检修主要是检查接触网设备、结构是否符合技术要求和标准，不符合的应及时纠正调整。通过检修，对设备进行分析，不断改进、提高设备质量，以确保安全和不间断的供电。并对当前接触网检修方式做了相关的调研，当前的接触网人工检修方式主要有停电检修、间接带电检修和直接带电检修三种，在列车运行图中每日预留一定时间（单线铁路90min、双线铁路120min）不铺画列车运行线，用于停电检修接触网。间接带电检修就是利用列车运行间隙，借助绝缘工具（如绝缘杆）检测接触线高度；利用经过

23、处理的水冲洗绝缘子等。直接带电检修一般利用绝缘梯车等电位带电作业，但在某些地段（隧道内、钢梁桥上）和某些检修项目（擦洗绝缘子）尚不能人工直接带电作业。经过调研利用列车运行间隙直接或间接带电作业，虽然不影响正常的运输秩序。但是，列车对数多、运输繁忙的电气化铁路，尤其是高速客运专线或既有双线自动闭塞区段，同方向列车追踪运行间隔时间只有68min,根本无法采用绝缘梯车人工等电位直接带电作业。.因此，仍需在列车运行图中预留接触网停电检修的“天窗”时间。目前各单位一般不进行直接带电检修作业。在实践调研期间通过向工区的管理人员调研学习及查悦相关资料，还了解到接触网的检修分为周期修程和状态修程制，周期修程制

24、是按时间及项目内容，定期进行巡回检修，状态修程制是根据接触网的运行状态，检修定期检查、检测及巡视，针对检查出的和已存在的问题进行相应的检修与维护，最后根据使用年限进行一次性的更换，实行寿命管理。接触网的定期检修分为小修和大修两种修程。小修系维持性的修理。对接触网进行检测、清扫、涂油；对磨损、锈蚀到限的线索进行整修、补强或局部更换；对损坏的零部件进行修换，以保持接触网的良好技术状态。大修系恢复性的彻底修理。主要是成批更换磨耗、损坏到限的导线、承力索及供电线、回流线；更新部件、支撑装置、定位装置及支柱；对接触网、供电线、回流线进行必要的改造，以改善接触网的技术状态，提高供电能力。对接触网的检修工作

25、要进行合理安排，对测量和检查出的缺陷，除危及安全需及时整修外，尽量将各种调整、修换的工作有机地结合进行，减少停电时间和停电的范围，提高检修效率。状态修是在设备处于标准运行状态时，不进行定时、定期的维护性修理，而采用“梯车巡检、定期检测、检测车检查、缺陷处理”程式，实施相应的管理。状态修是一种有目标、有针对性的维护修理，根据设备的运行状态，具维修的内容、项目、规模是不相同的。状态修是在限界值管理的基础上，定期以科学的检测手段和方法对设备的技术数据、运行状态进行检测和综合分析。对超过限值的设备必须立即进行进行，使其达到标准值，以恢复良好的运行状态。目前，接触网状态修以得到各单位的大力推广，并取得

26、了良好的成效。建议改变接触网“周期修”为“状态修”，避免盲目修，提高针对性。目前，我国电气化铁路接触网是按照接触网运行检修规程规定的项目、内容和周期进行检查、测量和维修。不论接触网技术状态如何，到了检修周期规定的时间，技术状态良好的也要维修；不到检修周期规定时间的设备，技术状态不良的也得不到及时修理。使检修作业缺乏针对性，带有一定的盲目性。既浪费图定检修大窗时间，又难于提高接触网检修质量，影响供电设备的可靠性。使用接触网检测机械化、自动化设备，不断测试接触网悬挂的动态性能和技术参数，不断检查接触网的隐患和超限量，并根据检查、测试结果（统称为接触网的技术状态），有针对性地对其中技术状态不良处所进

27、行维修，即采用“状态修”的方法，就能充分利用图定的检修时间，提高检修质量，保证接触网不间断地供电。广泛采用接触网检修车、自动检测车，不断提高接触网检测作业的机械化、自动化水平、国外已有不少电气化铁路采用机械化、自动化检测和采用机械手间/接带电维护接触网的设备，我国铁路接触网运行检修规程要求在160km/h及以上干线接触网工区应配备2台接触网快速多功能综合检修作业车，不断提高接触网间接带电作业的比重，减轻作业人员的劳动强度，提高检修质量，保证接触网不间断供电。学习实践时发现由于日常检修不认真造成的设备隐患时有发生，如；由于检修人员粗心大意在拆装螺栓时经常忘记装防松弹簧垫垫片，/经过一段时间的设备
