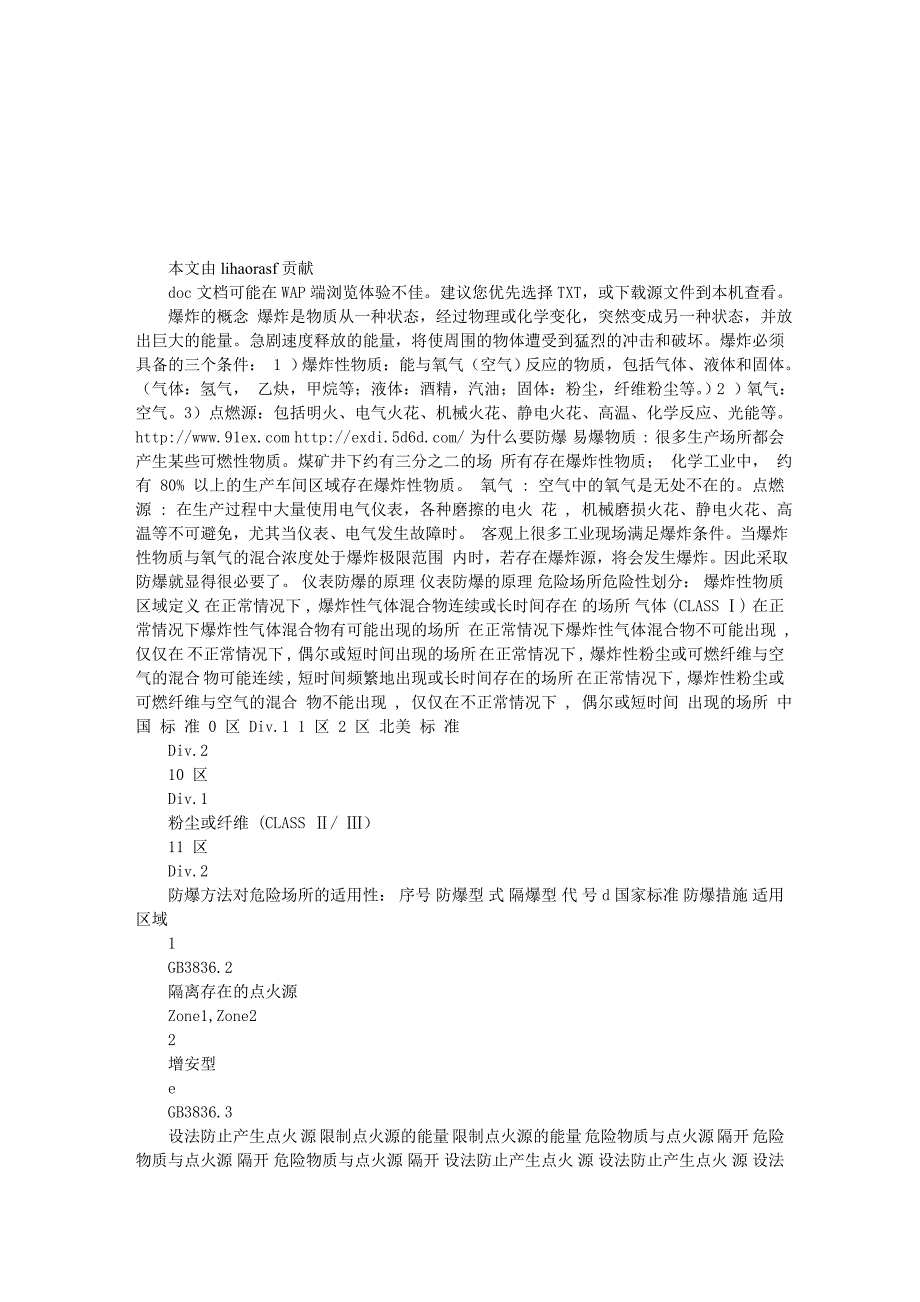

7、三齐胡帕葵坑搀 本文由lihaorasf贡献 doc文档可能在WAP端浏览体验不佳。建议您优先选择TXT，或下载源文件到本机查看。 爆炸的概念 爆炸是物质从一种状态，经过物理或化学变化，突然变成另一种状态，并放出巨大 的能量。急剧速度释放的能量，将使周围的物体遭受到猛烈的冲击和破坏。 爆炸必须具备的三个条件： 1 ）爆炸性物质：能与氧气（空气）反应的物质，包括气体、液体和固体。（气体：氢气， 乙炔，甲烷等；液体：酒精，汽油；固体：粉尘，纤维粉尘等。）2 ）氧气：空气。3 ）点 燃源：包括明火、电气火花、机械火花、静电火花、高温、化学反应、光能 等。 为什么要防爆 易爆物质 : 很多生产场所都会
8、产生某些可燃性物质。煤矿井下约有三分之二的场 所有存在爆炸性物质； 化学工业中， 约有 80% 以上的生产车间区域存在爆炸性物质。 氧气 : 空气中的氧气是无处不在的。点燃源 : 在生产过程中大量使用电气仪表，各种磨擦的电火 花 , 机械磨损火花、静电火花、高温等不可避免，尤其当仪表、电气发生故障时。 客观上很多工业现场满足爆炸条件。当爆炸性物质与氧气的混合浓度处于爆炸极限范围 内时，若存在爆炸源，将会发生爆炸。因此采取防爆就显得很必要了。 仪表防爆的原理 仪表防爆的原理 危险场所危险性划分： 爆炸性物质 区域定义 在正常情况下 , 爆炸性气体混合物连续或长时间存在 的场所 气体 (CLASS
9、 ) 在正常情况下爆炸性气体混合物有可能出现的场所 在正常情况下爆炸性气体混合物不可能出现 , 仅仅在 不正常情况下 , 偶尔或短时间出现的场所 在正常情况下 , 爆炸性粉尘或可燃纤维与空气的混合 物可能连续 , 短时间频繁地出现或长时间存在的场所 在正常情况下 , 爆炸性粉尘或可燃纤维与空气的混合 物不能出现 , 仅仅在不正常情况下 , 偶尔或短时间 出现的场所 中国 标 准 0 区 Div.1 1 区 2 区 北美 标 准 Div.2 10 区 Div.1 粉尘或纤维 (CLASS / ） 11 区 Div.2 防爆方法对危险场所的适用性： 序号 防爆型 式 隔爆型 代 号 d 国家标准

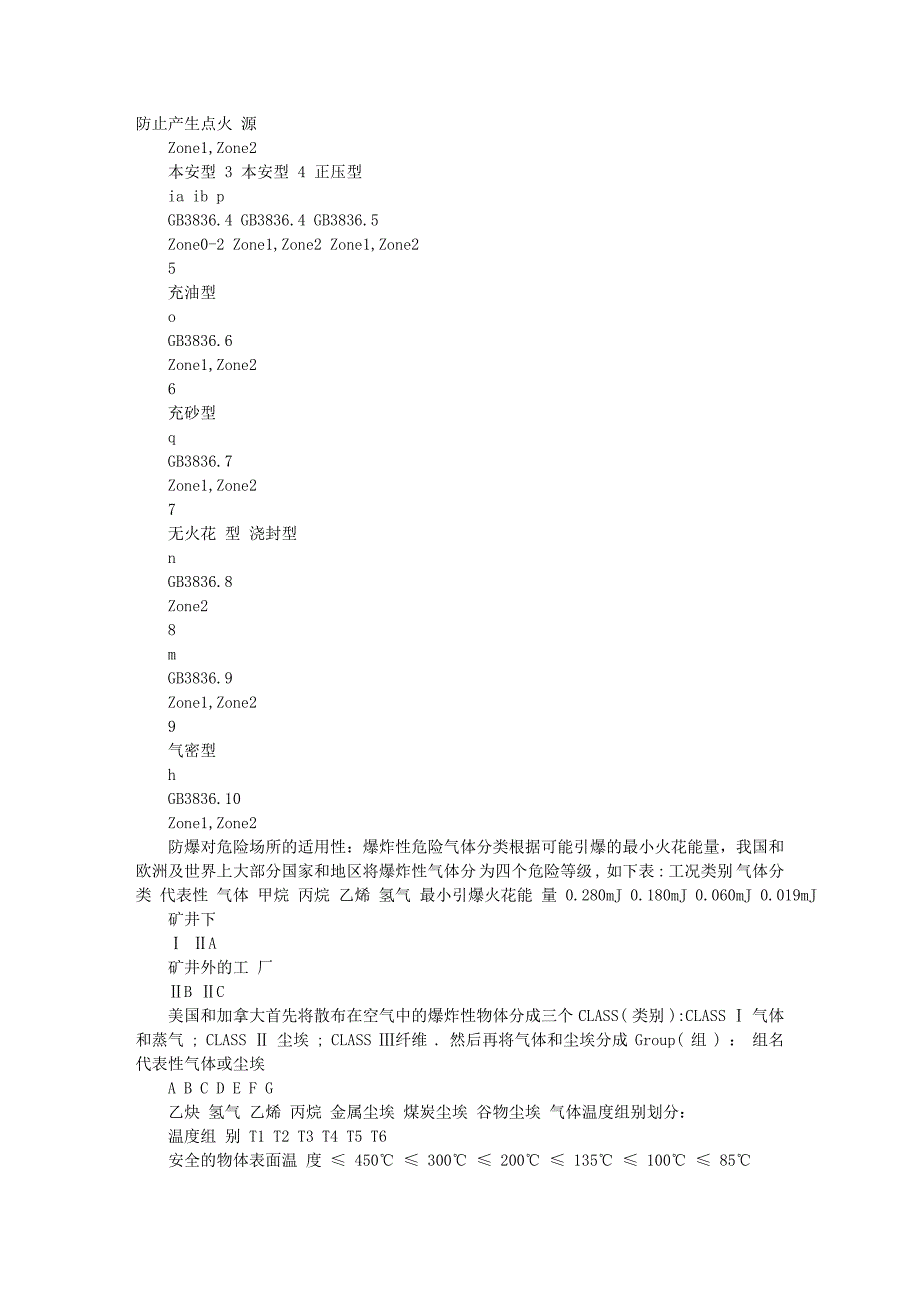

10、防爆措施 适用区域 1 GB3836.2 隔离存在的点火源 Zone1,Zone2 2 增安型 e GB3836.3 设法防止产生点火 源 限制点火源的能量 限制点火源的能量 危险物质与点火源 隔开 危险物质与点火源 隔开 危险物质与点火源 隔开 设法防止产生点火 源 设法防止产生点火 源 设法防止产生点火 源 Zone1,Zone2 本安型 3 本安型 4 正压型 ia ib p GB3836.4 GB3836.4 GB3836.5 Zone0-2 Zone1,Zone2 Zone1,Zone2 5 充油型 o GB3836.6 Zone1,Zone2 6 充砂型 q GB3836.7 Zo
11、ne1,Zone2 7 无火花 型 浇封型 n GB3836.8 Zone2 8 m GB3836.9 Zone1,Zone2 9 气密型 h GB3836.10 Zone1,Zone2 防爆对危险场所的适用性： 爆炸性危险气体分类 根据可能引爆的最小火花能量，我国和欧洲及世界上大部分国家和地区将爆炸性气体分 为四个危险等级 , 如下表 : 工况类别 气体分类 代表性 气体 甲烷 丙烷 乙烯 氢气 最小引爆火花能 量 0.280mJ 0.180mJ 0.060mJ 0.019mJ 矿井下 A 矿井外的工 厂 B C 美国和加拿大首先将散布在空气中的爆炸性物体分成三个 CLASS( 类别 ):C
12、LASS 气体和蒸气 ; CLASS 尘埃 ; CLASS 纤维 . 然后再将气体和尘埃分成 Group( 组 ) ： 组名 代表性气体或尘埃 A B C D E F G 乙炔 氢气 乙烯 丙烷 金属尘埃 煤炭尘埃 谷物尘埃 气体温度组别划分： 温度组 别 T1 T2 T3 T4 T5 T6 安全的物体表面温 度 450 300 200 135 100 85 常见爆炸性气体 氢气、丙烯腈等 46 种 乙炔、乙烯等 47 种 汽油、丁烯醛等 36 种 乙醛、四氟乙烯等 6 种 二硫化碳 硝酸乙酯和亚硝酸乙酯 仪表的防爆标志 Ex(ia)C T6 的含义 : 标志内容 防爆声明 防爆方式 符号 E

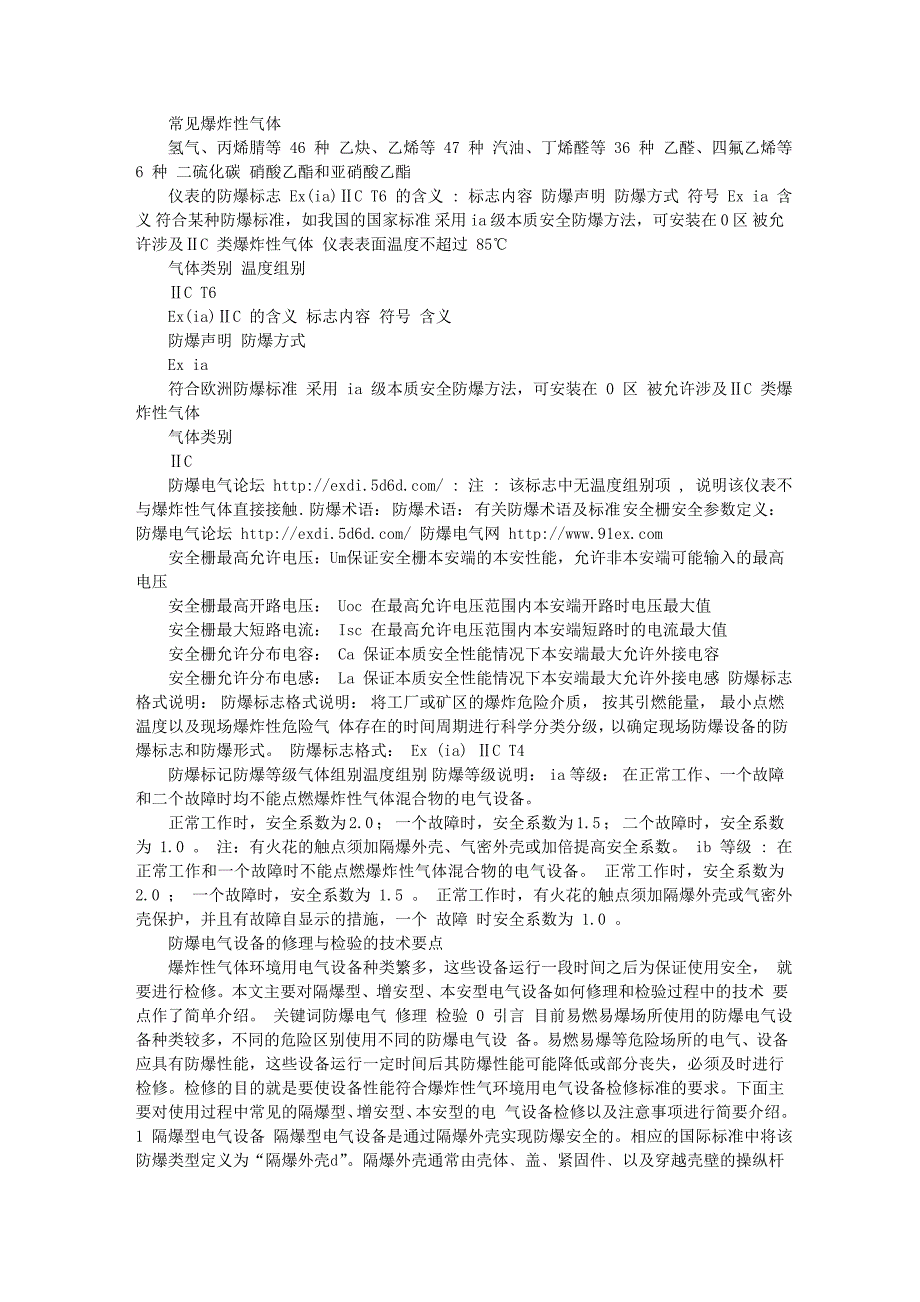

13、x ia 含义 符合某种防爆标准，如我国的国家标准 采用 ia 级本质安全防爆方法，可安装在 0 区 被允许涉及C 类爆炸性气体 仪表表面温度不超过 85 气体类别 温度组别 C T6 Ex(ia)C 的含义 标志内容 符号 含义 防爆声明 防爆方式 Ex ia 符合欧洲防爆标准 采用 ia 级本质安全防爆方法，可安装在 0 区 被允许涉及C 类爆炸性气体 气体类别 C 防爆电气论坛 : 注 : 该标志中无温度组别项 , 说明该仪表不与爆炸性气体直接接触 . 防爆术语： 防爆术语： 有关防爆术语及标准 安全栅安全参数定义： 防爆电气论坛 防爆电气网 安全栅最高允许电压： Um 保证安全栅本安端
14、的本安性能，允许非本安端可能输入的最高电压 安全栅最高开路电压： Uoc 在最高允许电压范围内本安端开路时电压最大值 安全栅最大短路电流： Isc 在最高允许电压范围内本安端短路时的电流最大值 安全栅允许分布电容： Ca 保证本质安全性能情况下本安端最大允许外接电容 安全栅允许分布电感： La 保证本质安全性能情况下本安端最大允许外接电感 防爆标志格式说明： 防爆标志格式说明： 将工厂或矿区的爆炸危险介质， 按其引燃能量， 最小点燃温度以及现场爆炸性危险气 体存在的时间周期进行科学分类分级，以确定现场防爆设备的防爆标志和防爆形式。 防爆标志格式： Ex (ia) C T4 防爆标记防爆等级气体
15、组别温度组别 防爆等级说明： ia 等级： 在正常工作、一个故障和二个故障时均不能点燃爆炸性气体混合物的电气设备。 正常工作时，安全系数为 2.0 ； 一个故障时，安全系数为 1.5 ； 二个故障时，安全系数为 1.0 。 注：有火花的触点须加隔爆外壳、气密外壳或加倍提高安全系数。 ib 等级 : 在正常工作和一个故障时不能点燃爆炸性气体混合物的电气设备。 正常工作时，安全系数为 2.0 ； 一个故障时，安全系数为 1.5 。 正常工作时，有火花的触点须加隔爆外壳或气密外壳保护，并且有故障自显示的措施，一个 故障 时安全系数为 1.0 。 防爆电气设备的修理与检验的技术要点 爆炸性气体环境用电
16、气设备种类繁多，这些设备运行一段时间之后为保证使用安全， 就要进行检修。本文主要对隔爆型、增安型、本安型电气设备如何修理和检验过程中的技术 要点作了简单介绍。 关键词防爆电气 修理 检验 0 引言 目前易燃易爆场所使用的防爆电气设备种类较多，不同的危险区别使用不同的防爆电气设 备。易燃易爆等危险场所的电气、设备应具有防爆性能，这些设备运行一定时间后其防爆性 能可能降低或部分丧失， 必须及时进行检修。 检修的目的就是要使设备性能符合爆炸性气环 境用电气设备检修标准的要求。下面主要对使用过程中常见的隔爆型、增安型、本安型的电 气设备检修以及注意事项进行简要介绍。 1 隔爆型电气设备 隔爆型电气设备
17、是通过隔爆外壳实现防爆安全的。相应的国际标准中将该防爆类型定义为 “隔爆外壳 d”。隔爆外壳通常由壳体盖紧固件以及穿越壳壁的操纵杆或转轴等组成。 隔爆壳体和盖一般比较厚，材质须满足标准的规定，能够承受住外壳内部的爆炸不会损坏。 固定隔爆外壳的紧固件（螺钉螺母等）必须有足够的机械强度，能承受上述的爆炸压力作 用不断裂和拉伸变形。 外壳上的任何接合面或结构间隙 （例如电动机端盖与机座之间的配合 间隙转轴与轴承盖之间的间隙等） 必须能够阻止外壳内部的可燃性混合物爆炸时产生火焰 通过间隙传到外壳外部，因此接合面的宽度（L 和 L1 值）间隙（W）和表面粗糙度应该 满足防爆标准的规定。 (1) 隔爆壳体
18、的修理 壳体如果有裂纹，建议用新的相同零件更换；如果发现有小的通孔，可以用熔焊焊补。 (2) 隔爆接合面的修理 a. 隔爆接合面上如果有轻度锈蚀，可以用煤油和抹布将锈癍擦去，并且涂一薄层润滑脂防 锈。 如果锈蚀很严重，建议用除锈剂除锈，并且检查接合面情况，如果隔爆间隙值大于图纸的规 定，但不超过防爆标准的规定，可以不加修理。 b. 如果隔爆面上局部出现直径不大于 1mm，深度不大于 1mm 凹坑，在隔爆结合面长度不 小于 25mm 时每平方厘米范围内不超过 3 个， 或者在隔爆结合面长度不小于 12.5mm 时每平 方厘米范围内不超过 2 个，也可以不加修理。 如果隔爆面上的机械划痕的宽度和深
19、度均不超过 0.5mm,剩余无伤隔爆面的有效长度不小于 GB3836.2 规定的三分之二，也可以不加修理，但划痕的凸出部分应磨平。 防爆电气论坛 c. 隔爆结合面上如果凹坑或划痕超过上述规定， 可以进行修补， 但是下列情况之一者， 不允许修补： 螺孔周围 5.0mm 范围内的缺陷； 隔爆面长度小于 6.0mm 范围内的缺陷； 隔爆面的边角处； 活动隔爆结合面； 隔爆面上有疏松现象的铸件； 隔爆面上有裂纹。 隔爆面上缺陷修补方法： 熔焊； 硬钎焊，例如对于钢件和铸铁件采用铜焊补焊； 胶粘剂调入金属粉粘补，例如采用环氧树脂胶修补，要求胶粘剂对母金属附着性好，使用 温度在30+150范围不软化、不收
20、缩、不开裂。 c. d. 如果隔爆接合面损坏严重，间隙超过防爆标准的规定，对于平面接合面，可以将损坏的 一侧磨平；对于圆筒型接合面，可以将一侧轻微加工，另一侧采用焊接电镀或镶套的方法 增添金属，然后加工到规定尺寸。 e. 对于活动接合面(例如转轴操作杆等)应该用熔焊或硬钎焊后磨平或镶套的方法修理。 (3) 紧固件以及螺孔的修理 a. 紧固件只允许用相同尺寸和相同等级的新品更换。 b. 加大钻孔尺寸，重新攻丝，或者焊死螺孔，磨平，重新钻孔和攻丝。但是在扩孔或重新 钻孔时，必须保证隔爆接合面有效长度（L1）和螺孔周边厚度不小于 3mm。 (4) 隔爆外壳及内零部件的修理 a. 隔爆外壳上的观察窗如
21、果损坏，透明件和密封垫不允许修理，可以用新的更换。 b. 隔爆外壳内部零部件原则上按一般产品的修理方法修复或修理。但是，应该注意修理后 隔爆外壳外表面温度不超过设备铭牌或防爆标准的规定。 (5) 接线端子及电缆和导管引入装置的修理 a. 接线盒内隔爆型接线端子如果损坏，应该用与原来零件相同的备件更换，以保证接线盒 空腔与主体空腔之间的隔爆性能零件的电气间隙和爬电距离。 b. 穿过隔爆外壳的接线端子损坏，如果是螺纹式隔爆接合面，则建议用与原来零件相同的 备件更换。 如果单个的绝缘套管是圆筒式或圆锥式接合面， 则可以用聚四氟乙烯棒料重制绝 缘套管，但几何尺寸应该与原来的零件相同。 c. 引入装置中
22、的弹性密封圈应该用相同尺寸和相同质量的备件更换。 (6) 风扇及风扇罩的修理 如果电动机的外风扇或风扇罩损坏需要更换或修理， 应该注意风扇距风扇罩挡板以及紧固 件的间距不小于风扇直径的 1%，至少为 1mm，以免产生摩擦和碰撞火花。如果更换外风 扇，铝合金风扇镁的含量不能超过 6%，如果更换为塑料风扇，应该选用经过防爆检验的备 件。修理或更换风扇罩的时候，其防护等级应该满足防爆标准的要求。 2 增安型电气设备 增安型 “e”在正常运行条件下不会产生火花、电弧或可能点燃爆炸性混合物的设备结构 上，采取措施提高安全程度，以避免在正常和认可的过载条件下（包括电动机堵转条件）出 现危险温度、电弧和火花
23、现象的电气设备。 内容来自 增安型电气设备外壳是防护性外壳，它采取的是综合性的安全措施： - 限制设备的种类； - 电气间隙和爬电距离比较大； - 好的绝缘材料； - 导体连接方式牢固可靠； - 降低温升； - 提高外壳防护等级； - 配用合适的保护装置等。 由于增安型产品的防爆措施是综合性的，所以修理增安型产品的注意事项也比较多。 (1) 外壳的修理 增安型电气产品的外壳是防护性外壳，可以采用修理一般电气产品外壳的工艺方法进行修 理，以恢复其原来的外壳防护等级。 (2) 接线盒的修理 接线盒内接线端子如果损坏，应该用与原来零件相同的备件更换，以保证不同电位 零件之 间的电气间隙、爬电距离和接
24、线的紧固方式。 (3) 电缆和导管引入装置的修理 引入装置中的弹性密封圈应该用相同尺寸和相同质量的备件更换。 (4) 外壳内零部件的修理 与隔爆外壳不同，增安型产品的外壳是防水和防外物性能较高防护性外壳，因此，外壳内每 一个电气零部件的修理质量与整个设备的防爆安全有直接关系。 a. 绕组：绕组如果损坏，最好用与原来绕组相同的备件更换，如果重新绕制，则绝缘线 绝缘垫绕制方式浸渍漆和浸渍方式等都必须与原来零件相同， 以保证绕组的温度不超过 标准的规定。 b. 电动机的转子：铸铝鼠笼转子如果损坏，建议去原制造厂购买与原来转子完全相同的备 件；如果转子笼是焊接结构，建议去原制造厂或有制造经验的制造厂修
25、理。 c. 导电零件的连接方式：应该用与原来的连接方式相同的方法修理，如果不可能， 则应该 用防爆标准 GB3836.3-2000 中规定的连接方法修理，以保证连接可靠，防止松动或断开而 产生火花或高温。 d. 绝缘零件：应该用与原来零件的材料和尺寸相同的零件更换，以保证规定的电气间隙和 爬电距离。 e. 其他电气零部件如果损坏，应该用与原来零件相同的备件更换。 f. 修理时以及修理后重新组装时， 内部的旋转件与静止零件的间距 （例如电动机内风扇与其 他零件的间距以及定转子气隙）应该不小于标准的规定。 （5） 如果电动机的外风扇或风扇罩损坏需要更换或修理，其要求与隔爆型电动机相同。 3 本质安
26、全型电气设备 本质安全型电气设备多为测量控制类仪器和仪表，它们的电压低、电流很小。它是在标准规 定条件 （包括正常工作和规定的故障条件） 下产生的任何电火花或任何热效应均不能点燃规 定的爆炸性气体。 本质安全型是利用限制电路电压和电流的方法将具有点燃能力的危险能量 限制在爆炸危险场所之外。 由于本质安全不仅与电路中的安全栅组件有关， 而且与电路中其 他电气元件的电气参数（电容、电感值等）以及电路的布置有直接关系。因此，本质安全型 电气设备的检修主要是对本安电路所用的元件的性能、 电气元件回路的绝缘电阻值、 外配线 和内接线端子的紧固情况、 接地是否良好等进行检查和维护， 修理方法主要是用与原来
27、器件 或组件参数相同的零件更换损坏的零部件。 （1） 外壳 本质安全电气设备和关联设备的外壳在修理后不得降低其防护等级。 （2） 接线端子 当修理接线端子盒时， 应满足接线端子的电气间隙及爬电距离要求， 尤其是本质安全电路端 子与非本质安全电路端子之间的隔离要求。 （3） 短路保护用熔断器 熔断器损坏后，应该用与原熔断器型号、规格相同的熔断器更换；如果不完全相同，则其预 期分断电流相同或更大，额定值相同或更小。 （4） 继电器、变压器或扼流圈 应从原电气设备制造厂获得，其电气参数盒结构与原件相同。 （5） 安全栅组件 整体浇封的安全栅损坏后，替换件的防爆等级、电气参数必须与原安全栅相同。 （6
28、 其他电气部件 本质安全设备中的其他电气零件，如电容器、电阻器、半导体器件等，其替换件应与原来零 件的电气参数相同。 （7） 内部布线 内部布线应与原来布线相同的电线或电缆在原来相同的位置以相同的方式布线。 （8） 非电气部件 电气设备的非电气部件，在不影响电路电气间隙、爬电距离的前提下，可用相同的新部件替 换。 （9） 本质安全电气设备和关联设备修理后，应该测量其电气参数，本质安全端子与外壳之 间应承受 500V 介电强度试验。 以上对常用的几种防爆电气设备类型的修理做了简要介绍，不过防爆电气设备修理后 的检查和试验也非常重要。下面对检查项目和要做的试验作做一简要介绍： 与防爆有关的检查和
29、试验项目主要有：（1） 机械方面的检查和试验：a. 外壳：对于隔爆 型电气产品，应该检查隔爆接合面的间隙（间隙长度和间隙宽度） 是否符合产品原图纸或 防爆标准的规定，如果外壳是新制的，还应该按照标准进行水压试验，检查隔爆外壳的机械 强度。如果是在原来的外壳上进行局部机械加工，则不必进行水压试验。其它防爆类型产品 的外壳是防护性(IP)壳体， 这类外壳修理后主要是检查防护等级和机械强度是否降低。 b. 风 扇、风扇罩、接线盒、电缆引入装置等应按标准要求进行检查。（2） 电气方面的检查和试 验 a. 绕组：修理电动机常常需要更换绕组， 有些情况下仅仅需要对潮湿的绕组进行 干燥处 理。绕组的修理质量
30、不但影响电动机的电气和力能指标，而且影响电动机的防爆性能。绕组 更换后应该用电桥或其它方法测量各相的电阻， 相电阻或线电阻应该平衡； 用摇表测量各绕 组间以及对地的绝缘电阻，并且进行绕组对地、相间绝缘耐电压试验。对于原来的绕组，在 进行耐压试验时试验电压应该降低（试验电压的 80%）。b. 电动机空载试验和降低电压下 堵转试验。c. 如果需要，进行型式试验或部分型式试验项目。对于增安型电动机，应该进 行温升试验。 （3） 电气设备检修后整体性检查电气设备检修后首先应该进行外观检查，检 查设备是否完整，特别应检查：a. 防爆标志牌、名牌、指示或警告牌是否完好；b. 接地端 子、标志是否完好；c.
31、 旋转零件的润滑、表面涂附；d. 修理合格标志、文件（试验报告、 说明书）以及相关附件等。e. 检查和试验结果记录并存档备查。 总之，防爆电气设备修理及检验应严格尊照 GB3836.13 要求进行。本文主要介绍的隔 爆型、增安型、本安型三种防爆电气设备的修理技术要点，仅供各修理部门参考。 参考文献： 1. GB383612000爆炸性气体环境用电气设备第 1 部分：通用要求 2. GB383622000爆炸性气体环境用电气设备第 2 部分：隔爆型”d” 3. GB383632000爆炸性气体环境用电气设备第 3 部分：增安型”e” 4. GB383642000爆炸性气体环境用电气设备第 4 部
32、分：本质安全型”i” 5. GB3836131997爆炸性气体环境用电气设备第 13 部分： 爆炸性气体环境用电气设 备的检修 防爆标志详细介绍 一般在可燃性气体环境中，使用电气产品时必须使用防爆型产品。 防爆型产品的外壳上一般有以下标志，具体含义如下： Ex d B T4 、中国及国际电工委员会防爆标志 、隔爆型 、除煤矿、井下用之外的电气设备 欢迎访问防爆电气网 、按爆炸性气体环境的最大实验安全间隙或最小点燃电流分为 ABC 三级 、按设备最高表面温度分为 T1 至 T6 六个组 第位编码： Ex中国及国际电工委员会防爆标志；EEx表示欧共体 ； AD意大利； MS、AE法国 ；FLP英国
33、UL、FM美 国；E德国 IEC 第位编码 代号 防爆型式 国家标准 防爆措施 适用区域 d 隔爆型 GB3836.2 隔离存在的点火源 Zone1,Zone2 e 增安型 GB3836.3 设法防止产生点火源 Zone1,Zone2 ia 本安型 GB3836.4 限制点火源的能量 Zone0-2 ib 本安型 GB3836.4 限制点火源的能量 Zone1,Zone2 p 正压型 GB3836.5 危险物质与点火源隔开 Zone1,Zone2 o 充油型 GB3836.6 危险物质与点火源隔开 Zone1,Zone2 q 充砂型 GB3836.7 危险物质与点火源隔开 Zone1,Zon
34、e2 欢迎访问防 爆电气网 n 无火花型 GB3836.8 设法防止产生点火源 Zone2 m 浇封型 GB3836.9 设法防止产生点火源 Zone1,Zone2 h 气密型 GB3836.10 设法防止产生点火源 Zone1,Zone2 s 特殊型 DIP 粉尘防爆型 用于爆炸性粉尘环境，其前面无需加 EX 或 EEX 等标 志 危险场所危险性划分： 爆炸性物质 区域定义 中国标准 北美标准 气体(CLASS ) 在正常情况下 , 爆炸性气体混合物连续或长时间存 在的场所 Zone 0(0 区) Div.1 在正常情况下爆炸性气体混合物有可能出现的场所 1 区 在正常情况下爆炸性气体混合物
35、不可能出现 , 仅仅在不正常情况下 , 偶尔或短时间出现的场所 2 区 Div.2 粉尘或纤维(CLASS /） 在正常情况下 , 爆炸性粉尘或可燃纤维与 空气的混合物可能连续 , 短时间频繁地出现或长时间存在的场所 10 区 Div.1 在正常情况下 , 爆炸性粉尘或可燃纤维与空气的混合物不能出现 , 仅 仅在不正常情况下 , 偶尔或短时间出现的场所 11 区 Div.2 第位编码 煤矿、井下用电气设备 工厂用电气设备 第位编码 类爆炸性气体环境的分级 工况类别 级别 代表性气体 最小引爆火花能量 最大实验安全间隙最大 试验安全间隙 在标准规定试验条件下，壳内所有浓度的被试气体或蒸气与空气的
36、混合物点燃后，通过 25mm 长的接合 面均不能点燃壳外爆炸性气体混合物的外壳空腔两部分之间的最大间隙。 隔爆型”电气设备而言，气体和蒸气的分级是以最大试验安全间隙(MESG)为基础，在一个 间隙长度为 25 mm 的试验容器内完成的，测定 MESG 的标准方法是用 IKC 791A 文件规 定的试验容器；关于只在一个容积为 8 升的球形容器内，在间隙附近点火进行测定的方法， 只有当有新规定时才予以修改。 极限值为： A 级 MESG 大于 09 mm B 级 MESG05 mm09 mm； C 级 MESG 小于 05 mm。 对于本质安全型电气设备，气体和蒸气的分级是以它们的最小点燃电流(
37、MIC)与实验室用 甲烷的最小点燃电流之比为基础确定的。 测定 MIC 比值的标准方法， 必须是采用 IEC 793 规定的“本质安全电路的火花试验装置” ，要用其他仪器测定，只有当有新的规定时才予以 变更。 极限值为： A 级 MIC 比值大于 08； B 级 MIC 比值 04508； C 级 MIC 比值小于 045。 大多数气体和蒸气， 在两种测定中只进行种即可列入合适的级别， 下列情况下只需进 行一种测定就可以。 A 级 MESG 大于 09mm 或 MIC 比值大于 06； B 级 MESG 在 05509mm 之间或 MIC 比值在 0508 之间； C 级 MESG 小于 05
38、 mm 或 MIC 比值小于 045。 在下列情况下既要测定 MESG，也要测定 MIC 比值。 1)在只测定 MIC 比值时，其值在 0809 之间。要做出分级，就有必要再测定 MESG。 2)当只测定 MIC 比值时， 其值在 0 450 之间， 5 要做出分级， 就有必要再测定 MESG。 3)当测定 MESG 时，其值在 05 mm055 mm 之间。要做出分级，就有必要再测定 MIC 比值。 同一系列的物质中某一气体或蒸气，可以从这系列分子量较小的另一物质的测定结果中， 初步推算出这种气体或蒸气属于那一级。 下面表格中的气体和蒸气就是根据这个基本规则编制的。 各种气体或蒸气附带的字母
39、意义如下： a)MESC 值分级； b)MIC 比值分级； c)既测定 MESG，也测定 MIC 比值； d)化学结构相似性分级(初步分级)。 注 1 按体积计，含 15及以下氢气的所有甲烷混合物都应列入“工业用甲烷” 。 2 为了使一氧化碳和空气混合物在标准环境温度下达到饱和， 一氧化碳可以含有足够的湿 度。 MESG(mm) 最小点燃电流比 MICR 矿井下 甲烷 0.280mJ 矿井外的工厂 A 丙烷 0.180mJ MESG0.9 MICR0.8 B 乙烯 0.060mJ 0.9MESG0.5 0.8MICR0.45 C 氢气 0.019mJ 0.5MESG 0.45MICR 第位编码
40、 类爆炸性气体环境中电气设备温度组别 温度组别 自然温度 T （） 常见爆炸性气体 设备允许表面温度 （） T1 T450 氢气、丙烯腈等 46 种 450 T2 450T300 乙炔、乙烯等 47 种 300 T3 300T200 汽油、丁烯醛等 36 种 200 T4 200T135 乙醛、四氟乙烯等 6 种 135 T5 135T100 二硫化碳 100 T6 100T85 硝酸乙酯和亚硝酸乙酯 85 说明:通常来说，防爆电器是指存在有爆炸危险性气体和蒸气的场所采用的一类电气设 备。化工生产经常遇到各种有爆炸危险性的气体和蒸气，在有这些介质的地方，按照有关规 范、标准和规定，正确选用合适
41、的防爆电器，是保证安全生产、防止爆炸和火灾发生的重要 措施。按类型分为隔爆型、增安型 、本质安全型、正压型、充油型、充砂型、无火花型、 特殊型。主要品种有防爆转换开关及刀开关、防爆空气自动开关、工厂用防爆磁力起动器、 防爆控制按钮、防爆操作柱、防爆行程开关、防爆插销、防爆接线箱、防爆接线盒、防爆管 件及密封材料、防爆电磁铁及防爆电磁阀等。 1 防爆控制箱类 主要包括用于控制照明系统的照明配电箱和用于控制动力系统的动力箱。 这类产品大部 分结构为组合式，最多可控制 12 个回路，其外壳大部分是以铸造铝合金材料制作的，也有 一部分为钢板焊接的，还有很少一部分为绝缘材料外壳。其内部主要由断路器、接触
42、器、热 继电器。转换开关、信号灯、按钮等元件构成，制造厂还可根掘用户需要而选择配备。防爆 等级最高可达CT6 级。顺便指出，防爆自动开关、防爆刀开关以及熔断器在一些控制场合 也常用作控制动力或照明配电系统的线路分合之用， 只是变成一个单件而已。 因此这些产品 也划归到这类产品中来。 2 防爆起动器类 此类产品包括手动起动器、电磁起动器、可逆电磁起动器、自耦减压起动器、Y? 变 换降压起动器和馈电开关等产品。 防爆起动器类产品作为终端控制设备， 一般是一台起动器 控制一台电动机，属于量大面广类产品。其外壳壳体通常由铸造铝合金或钢板制成。其内部 一般由接触器（空气式或真空式）、电动机保护系统、信号
43、灯、按钮和自耦变压 OS 等元件 组成，而且一般都具有就地控制、远距离控制和自动控制功能。也有的产品中安装有断路器 作总开关，使产品更加完善。 3 防爆控制开关类 这类产品市场需求量相对来说也很大，所以生产厂家也比较多，主要包括照明开关、转 换开关（组合开关）、行程开关、拉线开关等小型防爆产品。这些产品的防爆等级可达 CT6 级别， 其防爆外壳壳体通常是采用铸造铝合金压铸而成的复合型结构， 也有少数制造厂 采用其它材质外壳。这类产品的特点是体积小，内部元件单一、技术含量较低、结构简单、 制作容易。 4 防爆主令电器类 主令电器是用作闭合或断开控制电路， 以发出命令或程序控制的开关电器。 这类防
44、爆电 器主要包括控制按钮和操作柱。 防爆控制按钮外壳一般用聚碳酸脂， 玻璃纤维增强不饱合聚 脂树脂或 ABS 塑料注塑来制造，也有少量是用铸铝压铸成形的。一般结构为增安型外壳， 内装隔爆型元件，而且可以实现防腐功能，防爆等级可达C 级。操作柱主要由主箱、接线 箱和支柱组成。其主箱和接线箱有的制成一体，有的制成分体，各有特点。其材质基本上是 用铸造铝合金材料制造。内部由各种仪表、转换开关、按钮和信号灯等元件组成。可以根据 不同需要进行组合。 5 防爆接线箱类 电气设备在使用中须经电线或电缆与供电网络连接起来，形成系统来完成其使用功能。 但其连接导线或电缆不可能无限长， 而且在连接过程中有很多地方
45、需要串联、 并联进行导线 分接。这就势必造成接头部分外滤，容易引发事故。防爆接线箱类产品就是为解决这类问题 而生产的产品， 以求进一步保证安全生产。这类产品包括接线箱、 接线盒、穿线盒、 吊线盒、 分线盒等产品，其外壳主要由铸造铝合金制造。根据需要设有很多进线和出线引入装置，箱 内装有接线端子，用来进行连接或分接之用。这类产品大部分制成隔爆型或增安型，体积有 大有小，差异较大，防爆等级可达C 级。 6 防爆灯具类 任何一个工作场所和环境都必须采取照明措施，含有各种爆炸性气体的场所也不例外。 由于其使用场所很多，遍布各个生产角落，因而使得防爆灯具类产品大批量生产。这类产品 品种多、规格全，但大致
46、可分为照明用、标志用、信号用、手提用等几种形式，从光源种类 可分为白炽灯、汞灯、纳灯，卤灯、镝灯和荧光灯，从结构上分更加繁多，大致上有吊式、 挂式、 墙壁安装式、 吸顶式、 手提式、 悬臂式等。 从安装角度来说， 防爆灯具类可以从 30 90内都能实现。从功率来说，可以从几十瓦到几百瓦。安装高度从地面开始到几米高。可 以说， 防爆灯具是所有防爆电气产品中产量最大， 使用最多的产品。 而且， 由于其特定功能， 造成了损耗大、更换量大的局面。这类产品的结构形状各异，变化很多，但从防爆性能方面 来分，基本上是隔爆型为主，外壳材质以铸造铝合金为多，基本上可以满足用户在C 级以 下场所的各种照明和显示功能的需要。 7 防爆连接类 防爆连接件主要功能是进行电缆连接和电缆分支之用。 其主要产品为防爆插销和防爆电 源插座箱。额定电压为 220V380V，额定工作电流最大可达 100A，品种有两极、三极加 中性线和接地线结构，产品外壳有金属和塑料材质制成，防爆等级可达C 级。其内部主要 由接插件组成，有的产品加装有带断点的开关，这个开关与接插件之间均具有连锁功能，即 先断开开关后拔插， 先插入插头后关合。 不带开关的产品也具有先断开主回路后断开接地线， 先插入接地线后插入主回路之功能。 这都是为保证安全状态下操作。 这类产品大部
