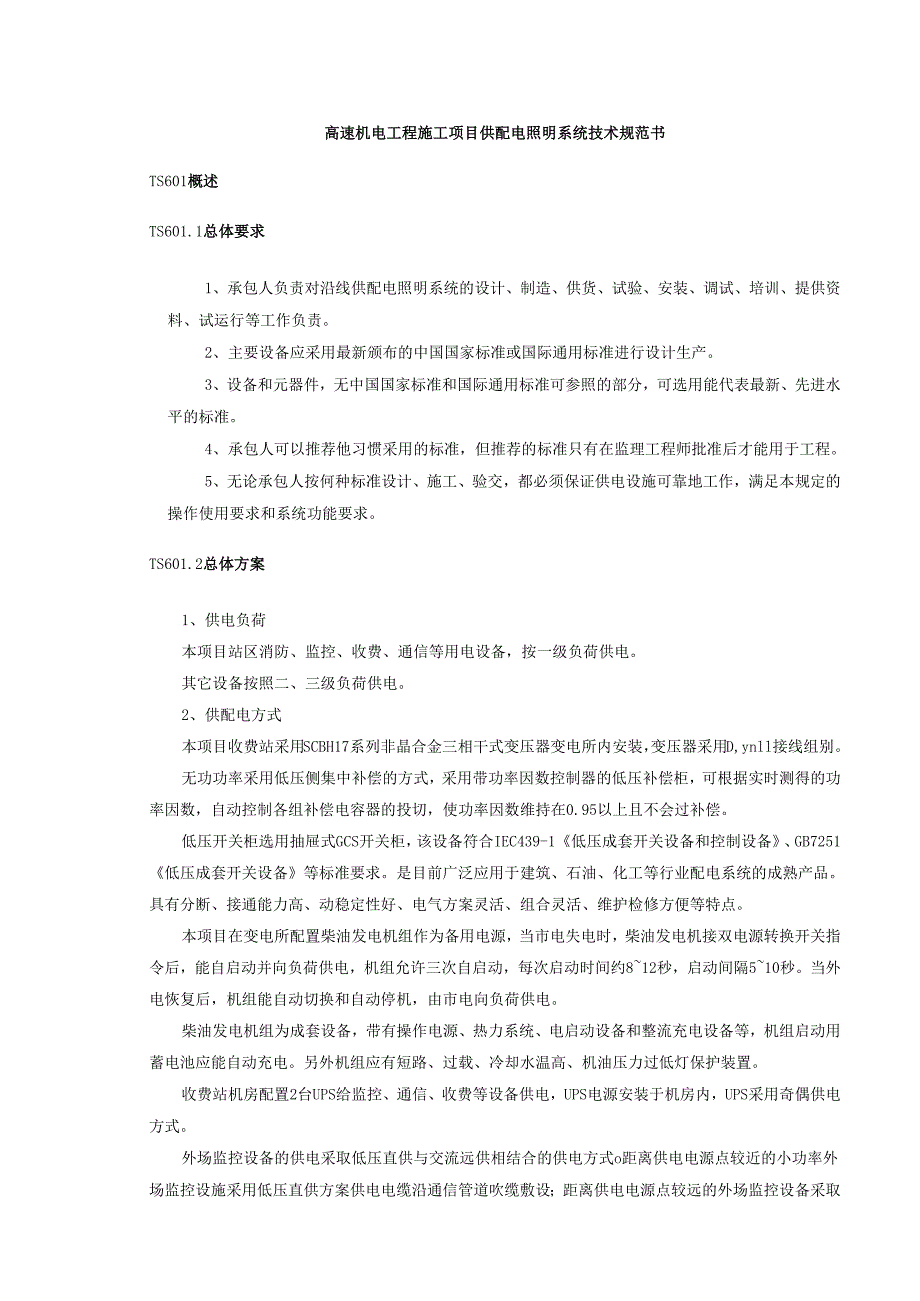

高速机电工程施工项目供配电照明系统技术规范书.docx_第1页
第1页 / 共45页

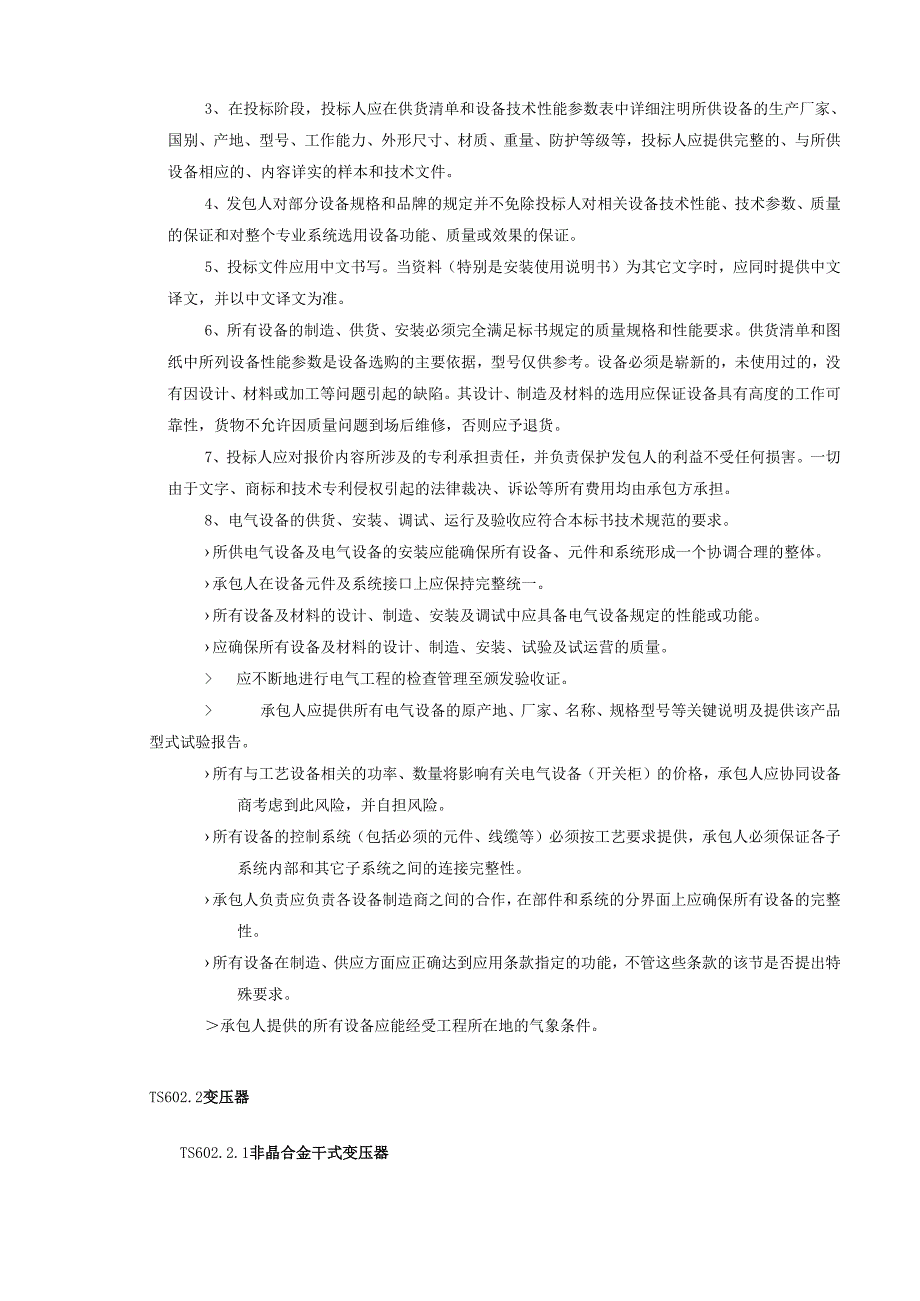

高速机电工程施工项目供配电照明系统技术规范书.docx_第2页
第2页 / 共45页
高速机电工程施工项目供配电照明系统技术规范书.docx_第3页
第3页 / 共45页
高速机电工程施工项目供配电照明系统技术规范书.docx_第4页
第4页 / 共45页
高速机电工程施工项目供配电照明系统技术规范书.docx_第5页
第5页 / 共45页
点击查看更多>>
资源描述

1、高速机电工程施工项目供配电照明系统技术规范书TS601概述TS601.1总体要求1、承包人负责对沿线供配电照明系统的设计、制造、供货、试验、安装、调试、培训、提供资料、试运行等工作负责。2、主要设备应采用最新颁布的中国国家标准或国际通用标准进行设计生产。3、设备和元器件,无中国国家标准和国际通用标准可参照的部分,可选用能代表最新、先进水平的标准。4、承包人可以推荐他习惯采用的标准,但推荐的标准只有在监理工程师批准后才能用于工程。5、无论承包人按何种标准设计、施工、验交,都必须保证供电设施可靠地工作,满足本规定的操作使用要求和系统功能要求。TS601.2总体方案1、供电负荷本项目站区消防、监控、

2、收费、通信等用电设备,按一级负荷供电。其它设备按照二、三级负荷供电。2、供配电方式本项目收费站采用SCBH17系列非晶合金三相干式变压器变电所内安装,变压器采用D,ynll接线组别。无功功率采用低压侧集中补偿的方式,采用带功率因数控制器的低压补偿柜,可根据实时测得的功率因数,自动控制各组补偿电容器的投切,使功率因数维持在0.95以上且不会过补偿。低压开关柜选用抽屉式GCS开关柜,该设备符合IEC439-1低压成套开关设备和控制设备、GB7251低压成套开关设备等标准要求。是目前广泛应用于建筑、石油、化工等行业配电系统的成熟产品。具有分断、接通能力高、动稳定性好、电气方案灵活、组合灵活、维护检修

3、方便等特点。本项目在变电所配置柴油发电机组作为备用电源,当市电失电时,柴油发电机接双电源转换开关指令后,能自启动并向负荷供电,机组允许三次自启动,每次启动时间约812秒,启动间隔510秒。当外电恢复后,机组能自动切换和自动停机,由市电向负荷供电。柴油发电机组为成套设备,带有操作电源、热力系统、电启动设备和整流充电设备等,机组启动用蓄电池应能自动充电。另外机组应有短路、过载、冷却水温高、机油压力过低灯保护装置。收费站机房配置2台UPS给监控、通信、收费等设备供电,UPS电源安装于机房内,UPS采用奇偶供电方式。外场监控设备的供电采取低压直供与交流远供相结合的供电方式o距离供电电源点较近的小功率外

4、场监控设施采用低压直供方案供电电缆沿通信管道吹缆敷设;距离供电电源点较远的外场监控设备采取远程供电方式供电,电缆沿通信管道吹缆敷设。沿线ETC门架设施供电采用远程供电方式,供电系统与外场监控供电系统相互独立,且末端设置双电源切换箱,主用电源取自临近场区变电所,预留备用电源接口,电缆沿通信管道吹缆敷设。远程供电:在变电所内设置交流电源发生器,将220V/380V电压提升,在外场设备处设置交流隔离电源转换器,将电压降至220V给外场设备供电,中间电压等级可根据用电负荷、供电距离进行合理选择,且交流隔离电源转换器可实现输出电压为220V,保证末端用电设备的电压质量。投标人在供货时应根据设计文件,定制

5、化生产远程供电设备,使得所提供设备能够与实际的安装距离、负荷容量等实际因素适应。3、防雷接地系统变压器高压侧均采用氧化锌避雷器作为一级防雷保护,变电站低压单元配置二级防雷保护,并在设备前端安装浪涌过电压保护器,形成多级防雷体系,确保用电设备的安全。变电所屋顶设置完善的避雷带,利用主体钢筋做为引下线,防止直击雷对变电所内设备造成损坏。低压配电系统采用TN-C-S接地系统,PE线应保证接地良好,接地采用联合接地,设置专用接地网,接地电阻WlQ。所有电气设备金属外壳支架都要安全接地。所有接地极、埋地的接地线,要求使用热浸镀锌钢材制作并符合规定的截面和埋设深度。4、照明方案照明应以提供良好的服务环境为

6、主,同时还应为广场监视系统(摄像机)提供所需要的照度。根据部颁标准JTGD80-2006高速公路交通工程及沿线设施设计通用规范及GB/T24969-2010公路照明技术条件的相关要求,本项目照明设计应符合以下标准:收费站广场:平均照度2050Ix,均匀度应大于0.4;收费站场区:平均照度10201x,均匀度应大于0.3。照明光源:选用节能、显色性好的LED灯。照明供电采用多回路供电方式,根据昼夜时间调控照明数量,配以定时器和人工控制相结合方式调控广场照明,实现手动、自动控制。另外,在灯杆检修门内对多灯头的进行单杆分回路控制,按需照明达到节能效果。5、电动汽车充电系统方案本项目在收费站配置了电动

7、汽车充电桩,采用7kW交流慢充,充电桩均为落地式安装。TS602主要设备技术要求TS602.1总体要求1、承包人应自行阅读招标书中包括技术要求在内的所有条款,如有疑问或错漏应在招标答疑中提出。2、在投标阶段,投标人必须根据招标文件“技术规范”的规定进行设备、材料的选型,投标设备、材料的技术规格、参数必须达到或高于“技术规范”的要求。3、在投标阶段,投标人应在供货清单和设备技术性能参数表中详细注明所供设备的生产厂家、国别、产地、型号、工作能力、外形尺寸、材质、重量、防护等级等,投标人应提供完整的、与所供设备相应的、内容详实的样本和技术文件。4、发包人对部分设备规格和品牌的规定并不免除投标人对相关

8、设备技术性能、技术参数、质量的保证和对整个专业系统选用设备功能、质量或效果的保证。5、投标文件应用中文书写。当资料(特别是安装使用说明书)为其它文字时,应同时提供中文译文,并以中文译文为准。6、所有设备的制造、供货、安装必须完全满足标书规定的质量规格和性能要求。供货清单和图纸中所列设备性能参数是设备选购的主要依据,型号仅供参考。设备必须是崭新的,未使用过的,没有因设计、材料或加工等问题引起的缺陷。其设计、制造及材料的选用应保证设备具有高度的工作可靠性,货物不允许因质量问题到场后维修,否则应予退货。7、投标人应对报价内容所涉及的专利承担责任,并负责保护发包人的利益不受任何损害。一切由于文字、商标

9、和技术专利侵权引起的法律裁决、诉讼等所有费用均由承包方承担。8、电气设备的供货、安装、调试、运行及验收应符合本标书技术规范的要求。所供电气设备及电气设备的安装应能确保所有设备、元件和系统形成一个协调合理的整体。承包人在设备元件及系统接口上应保持完整统一。所有设备及材料的设计、制造、安装及调试中应具备电气设备规定的性能或功能。应确保所有设备及材料的设计、制造、安装、试验及试运营的质量。 应不断地进行电气工程的检查管理至颁发验收证。 承包人应提供所有电气设备的原产地、厂家、名称、规格型号等关键说明及提供该产品型式试验报告。所有与工艺设备相关的功率、数量将影响有关电气设备(开关柜)的价格,承包人应协

10、同设备商考虑到此风险,并自担风险。所有设备的控制系统(包括必须的元件、线缆等)必须按工艺要求提供,承包人必须保证各子系统内部和其它子系统之间的连接完整性。承包人负责应负责各设备制造商之间的合作,在部件和系统的分界面上应确保所有设备的完整性。所有设备在制造、供应方面应正确达到应用条款指定的功能,不管这些条款的该节是否提出特殊要求。承包人提供的所有设备应能经受工程所在地的气象条件。TS602.2变压器TS602.2.1非晶合金干式变压器变压器采用非晶合金干式变压器(带外壳),额定容量参见相关图纸,户内安装。TS602.2.Ll适用的技术标准除招标文件提出的技术要求外,所有设备还应符合但不局限于适用

11、的已颁布实施的中华人民共和国标准(GB)OTS602.2.1.2使用环境条件 海拔高度:1500米以内; 环境温度:应满足当地温度使用需求。 相对湿度日平均95%(20)月平均90%(20) 耐地震能力水平加速度3.Om/S2垂直加速度1.5m/S2TS602.2.1.3技术规格 额定电压10kV最高工作电压12kVo 电压及分接范围:10/0.4/0.23kV1022.5%kV; 连接组标号:D,ynll二次侧中性点直接接地; 调压方式无励磁、C.F.V.V.(恒磁通调压); 额定频率:50Hz; 相数:三相; 绝缘耐热等级:F级绝缘,绕组平均温升不大于100K; 局部放电10PC; 外壳防

12、护等级:不低于IP30; 变压器运行寿命:30年; 过载能力:在正常运行条件下,不开启风扇时变压器能以满负荷长期运行; 开启风扇后可以140%负荷长期运行; 承受短路的能力:短路后,线圈的平均温度的最大允许值应满足国标和IEC相关标准的要求。变压器在各分接头位置时,都应能承受线端突发短路的动、热稳定而不产生任何损伤、变形及紧固件松动; 噪音水平:低于622OkV级变压器声级标准3-4分贝(距离设备1米处); 冷却方式:采用强迫风冷,带有温控器,可进行温度测量,并须有超温报警及掉闸触点。TS602.2.1.4结构要求 铁心要求采用优质高性能非晶合金材料,四框五柱式; 变压器环氧树脂采用优质材料,

13、真空薄层浇注; 干式变压器外壳采用不锈钢板(不低于304),防护等级不低于IP30; 防护外壳内部有高压固定支架,低压侧门配带行程开关,行程开关提供一; 开一闭辅助触点,常闭触点应接高压开关分闸回路; 温度测控仪:能显示温度,并能控制干变温度和启动,关闭低噪音轴流风扇,设手动和自动位置供操作。并可供远方发信号及跳闸装置; 变压器上部框架上,安装“吊攀”的桥板,供起吊、搬运时使用,底部有安装孔作为固定底座。TS602.2.1.5主要附件(1)提供RS-485通讯接口,通信接口接入远程监控系统。(2)吊环或有眼螺栓,以便提升和水平运输。(3)带接地螺栓。TS602.3高压开关柜本技术要求用于变电所

14、内的高压开关柜,本技术要求提出了高压环网柜的使用条件、材质与工艺、结构、功能、性能、试验等方面的技术要求,适用于额定电压IokV、频率50Hz配电网使用的高压环网柜。本次招标所选用的高压开关柜应为原厂生产的整体柜,不接受任何贴牌、授权或OEM产品,柜内主要电气元件(断路器等)应与高压柜品牌保持一致。投标人在供货时需提供原厂地证明,加盖生产工厂公章。高压开关柜选用固体绝缘的环网式高压开关柜,应满足以下技术要求:(1)设备组成固体绝缘环网柜的组成包括: 设备本体; 绝缘母线; 安装设备所需底架、支架、平台及安装所需紧固件,设备接地铜排等; 设备安装及运维所需的线缆及相关附件; 操动机构及其辅助设备

15、 故障指示器; 备品备件及专用工器具等。(2)总体要求 结构设计应能安全地进行下述各项工作:正常运行、检查、维护操作、安装(或)扩建后的相序校核和操作联锁、连接电缆的接地、电缆试验、连接电缆或其他器件的绝缘试验以及消除绝缘件表面等危险静电电荷等。 结构的设计应能在允许的基础误差和热胀冷缩的热效应下不致影响设备所保证的性能,并满足与其他设备连接的要求。 类型、额定值和结构相同的所有可移开部件和元件在机械和电气上应有互换性。 装在外壳内的各种元件均应满足各自的技术要求。 主回路装有限流熔断器时,应给定熔断器的预期短路开断电流值。 结构设计应考虑便于安装配电自动化终端及终端电源。 环网柜设计应能满

16、足电气设备“五防”要求。 进线柜和馈线柜均配套提供专用进出线电缆头。(3)技术参数序号名称单位技术要求1额定电压kV122额定频率Hz503额定电流A6304额定短路开断电流kA205额定短路关合电流kA506额定峰值耐受电流kA507额定短时耐受电流(有效值)kA208额定短路持续时间S49额定操作顺序分-0.3s-合分T80s-合分10额定短路关合电流kA5011三相分、合闸不同期性ms212合闸时间ms70序号名称单位技术要求13分闸时间ms5014额定短路开断电流次数次3015电气寿命(开断额定电流次数)次100OO16机械寿命次1000017接地开关4s短时耐受电流kA2018额定绝

17、缘水平单位技术参数(海拔大于100Om时应按第一部分4进行修正)Imin工频耐受电压(有效值)断口间kV48相间kV42相间、相对地kV42雷电冲击耐受电压(峰值)隔离断口间kV85开关断口kV75相间、相对地kV7519操作机构一手动/电动20操作电压VAC220V21一次部件防护等级IP6722柜体防护等级IP4X23整柜局放pC20(4)材质与工艺 柜体采用敷铝锌钢板材质,具有足够良好的防锈性能和机械强度,厚度N2mm,应有明显的厂家标识,并有防止变形的措施。 操作机构采用弹簧机构,需进行表面处理,在5%NaCI盐雾气体下可耐受96小时,无变化。 固体绝缘主体采用抗老化、抗腐蚀能力强的环

18、氧树脂、硅橡胶等固体绝缘材料,外表面喷涂导电或半导电层,并应可靠接地。 母线导体为铜材质,并采用抗老化、抗腐蚀能力强的环氧树脂、硅橡胶等材料固封绝缘,外表面喷涂导电或半导电层。 真空灭弧室外壳采用高强度优质陶瓷,触头为铜合金材料,表面镀银,真空度不低于1.33xlOTPa.真空灭弧室采用环氧树脂自动压力凝胶工艺(APG),并密封在固体绝缘主体内。 电压互感器外壳为环氧树脂和硅橡胶复合材料,绕线为漆包铜线,接线端子为黄铜材质,采用一体真空浇注成型。(5)外壳固体绝缘环网柜的外壳应满足以下要求:(1)外壳应采用金属材料;外壳防护符合下述条件: 当外壳的金属部件到提供的接地点之间通过30A(DC)电

19、流时,其压降不得超过3V; 确定为不触及的隔室的外壳部件应清楚地标明不得拆卸; 外壳的水平表面,如顶板,一般设计为不能支撑人员站立和行走或非总装部件的其他设备,如果制造厂声明在运行或维护时运行人员有必要在开关设备和控制设备上站立和行走,相关区域设计应能承载运行人员的重量而不发生过度变形,并能保证正常运行。但是在此区域内,那些不能安全站立或行走的地方,例如装有压力释放板的地方,应清晰地给予标示。(2)外壳应满足DL/T404-2007中5.102.2和5.102.3的规定,并补充如下: 外壳除观察窗外应采用金属材料,外壳上应设有满足该组设备载荷的起吊装置; 门开启角度应大于150度,并设有定位装

20、置; 门应有密封措施,并装有把手、暗闩;门的设计尺寸应与所装用的设备尺寸相配合,并设置挂锁孔; 环网柜上的操作按钮出厂时应配备透明防护罩; 柜体上门应设有横眉可粘贴间隔名称,前门外表面应标有清晰明显的主接线示意图; 观察窗至少应达到外壳规定的防护等级; 观察窗应该使用机械强度与外壳相当的透明遮板,同时应有足够的电气间隙和静电屏蔽等措施,以防止形成危险的静电电荷。(6)隔室固体绝缘环网柜的隔室应满足以下要求: 隔室应至少具有高压室(包括开关设备元件)、母线室、电缆室和控制(仪表)室等,高压带电部分和控制设备间应设计成相互独立、完全隔离的封闭隔室。 母线隔室应具备可扩展性。 隔室之间相互连接所需的

21、开孔部分应采用套管或其它等效方法加以封闭。 电缆室的空间和安装位置应便于安装、试验和维修,接线端子距柜底的距离不少于65OnlnI(组合电器柜接线端子距柜底的距离不少于50Omn1)。 确定为不可打开的隔室的外壳部件应清楚地标明不得拆卸。(7)开关及机构固体绝缘环网柜的开关及机构应满足以下要求: 开关设备配断路器,并应与型式试验报告相吻合。 电动操动机构配置弹簧动操动机构,电机功率应不大于240Wo开关柜应能在85110%额定操作电压范围内能可靠分合闸;并联分闸脱扣器在65%(直流)或85%(交流)120%额定操作电压的范围内可靠分闸;电压低于30%额定操作电压不应分闸。操作机构额定功率应与所

22、选择的操作电压相匹配。(8)真空灭弧室真空灭弧室允许储存期不小于25年,在允许储存期内,其真空度应满足运行要求。(9)闭锁装置按DL/T593的规定,并作如下补充: 进、出线柜应装有能反映进出线侧有无电压,并具有联锁信号输出功能的带电显示装置。当进、出线侧带电时,应有闭锁操作接地开关及电缆室门的装置。进线柜的带电显示装置应具有二次侧核相功能。 电缆室门与接地开关应同时具备电气联锁和机械闭锁,电气闭锁应单独设置电源回路,且与其它回路独立。 只有断路器、负荷开关处于分闸位置时才能进行隔离开关操作。 接地开关与相关的隔离开关之间应装设联锁,只有隔离开关处于分闸位置时,其接地开关才能合闸,隔室的门才能

23、打开。 应装设可防止就地误分或误合断路器、负荷开关的防误装置。采用非机械联锁时,在失去辅助电源时不应出现联锁失灵情况,电气闭锁应单独设置独立于其他回路的电源回路。断路器应具有电气防跳装置。(10)辅助设备和控制设备按DL/T593的规定,并作如下补充: 辅助和控制设备应考虑模拟或数字类型的部件。 对于数字式部件应符合IECTR62063的要求,电子元件的电磁灵敏度应符合IEC61000-5的要求。 应提供断路器及隔离开关的辅助触点以满足用户使用。(11)接地接地回路的短时耐受电流值取决于使用设备的系统的中性点接地方式。对于中性点直接接地系统,接地回路的短时耐受电流最大值可达到主回路的额定短时耐

24、受电流值;对于中性点非直接接地系统,接地回路的短时耐受电流最大值可达到主回路的额定短时耐受电流的87%(异相接地故障情况下)。接地开关应至少能耐受两次额定短路关合电流的作用。主回路接地按DL/T404的规定,并作如下补充: 主回路中凡规定或需要人可触及的所有部件都应可靠接地并符合DL/T621中的规定; 主回路中均应设置可靠的适用于规定故障条件的接地端子,该端子应有一紧固螺钉或螺栓用来连接接地导体,紧固螺钉或螺栓的直径应不小于12mm; 接地连接点应标以GB/T5465.2-2008中规定的保护接地符号,与接地系统连接的金属外壳部分可以看作接地导体; 人可触及的固封绝缘模块其表面应涂覆导电或半

25、导电屏蔽层,模块与模块间的导电或半导电屏蔽层连接后应与金属壳体要可靠接触; 接地导体应采用铜质导体,在规定的接地故障条件下,额定短路持续时间为2S时,其电流密度应不超过IlOA/mm2,但最小截面积应不小于30mm2。接地导体的末端应用铜质端子与设备接地系统相连接,端子的电气接触面积应与接地导体的截面积相适应,但最小电气接触面积应不小于160mm2o外壳的接地按DL/T404的规定,并作如下补充: 各个功能单元的外壳均应连接到接地导体上,除主回路和辅助回路之外的所有要接地的金属部件应直接或通过金属构件与接地导体相连接; 金属部件和外壳到接地端子之间通过30A直流电流时压降不大于3Vo功能单元内

26、部的相互连接应保证电气连续性; 二次控制仪表室应设有专用独立的接地导体。 如果接地导体不是铜质的,也应满足相同的热稳定和动稳定要求。 当通过的电流引起热和机械应力时,应保证接地系统的连续性。 考虑到接地故障电流的最大值与运行系统中性点接地的形式有关,应加以说明。(12)铭牌铭牌按DL/T404的规定,并作以下补充:操动机构应装设铭牌,铭牌应为不锈钢、铜材或丙烯酸树脂等不受气候影响和防腐蚀的材料制成,应采用中文印制。设备零件及其附件上的指示牌、警告牌以及其他标记也应采用中文印制;。铭牌应标有在有关产品标准中规定的必要信息。如果固体绝缘环网柜和控制设备由带有单独操动机构的几个单极组成,则每个单极均

27、应装设铭牌。对与固体绝缘环网柜组成一体的操动机构,可以只用一个组合的铭牌。铭牌中至少应包含以下内容:额定电压Ur; 额定电流Ir; 额定频率fr; 额定工频耐受电压Ud; 额定雷电冲击电压Up; 额定短时耐受电流Ik; 额定峰值耐受电流Ip; 额定短路持续时间tk; 额定操作电压Ua; 额定辅助电压Ua; 制造厂名称; 制造年月; 产品型号; 出厂编号。(13)应预留安装自动灭火装置的空间。TS602.4低压开关柜TS602.4.1一般要求1、投标柜型应通过国家强制性3C认证。2、本技术规范适用于本项目各低压开关柜、低压电容补偿柜设计、材料、结构、试验提出了最低要求。3、低压柜设计应满足监控设

28、计要求,智能监控仪表应预留通信接口并提供通信协议。4、低压开关柜包含了柜体及内部电气元件,具体包含壳体、断路器、铜母排、表计、互感器、接触器、电动操作机构等柜内所有电气设施。TS602.4.2技术标准除招标文件提出的技术要求外,承包人用于本次招标的设备应满足所有与设计、制造、使用本次招标采购设备有关的最新国际标准、国家标准、行业标准、地方标准及规定。TS602.4.3主要技术性能及参数1、使用条件: 环境温度:-5-+40Co 相对湿度:90%(20时)。 海拔高度:3000米内。2、系统参数:序号项目S1配电系统方式TN-C-S母线2母线电压AC0.4kV3系统电压AC0.38/0.22kV

29、4额定频率50Hz5系统接地方式中性点直接接地3、开关柜基本技术参数:序号项目内容1污染等级32额定冲击耐受电压8kV3电气间隙10mm4爬电距离12mm5隔离距离应符合JB4012中的有关要求,同时考虑到制造公差和由于磨损而造成的尺寸变化。6温升符合GB7251.1中的规定7外壳防护等级室内低压柜IP41TS602.4.4低压开关柜结构和功能要求1、总体要求1)柜体的结构、电器安装、电路布置必须安全可靠、操作方便、维护容易。对于额定参数相同的元件能互换。2)室内低压柜柜体基本骨架应为组合装配式结构,骨架及内部结构件采用覆铝锌板(厚度大等于2.Omm),外壳采用冷轧钢板喷塑。所有材料应进行表面

30、处理或采用防腐蚀材料。柜体应有足够的机械强度,以保证元件安装后及操作时无摇晃、不变形,开关柜的设计和结构符合GB7252,能承受住机械力、电动力和热力的影响。3)柜体需考虑采用易于现场调运及运输的结构形式。除可使用吊环进行提升外,也以由铲车或提升设备直接铲入内置底座进行搬运。4)柜内所用的绝缘导线应为低烟、无卤阻燃型耐热铜质多股绞线,柜内一般配线应用1.5m112及以上的绝缘导线(电流回路为2.5m112及以上),可动部分的过渡应柔软,绝缘导线的额定电压至少应同相应电路的额定绝缘电压相一致。5)低压配电柜内应为电力监控设备预留放置空间,并提供接线端子。6)保护性接地(1)低压柜内要设有PEN接

31、地系统,PEN线的材料采用铜排,要能与低压柜柜体通过螺钉可靠连接。(2)柜底板、框架和金属外壳等外露导体部件通过直接的、相互有效连接,或通过由保护导体完成的相互有效连接以确保保护电路的连续性。(3)保护接地端子采取抗腐蚀的适当措施。7)设备其他要求(1)柜门应开启灵活、开启角度不小于90。紧固连接应牢固、可靠,所有紧固件均具有防腐镀层或涂层,紧固连接有防松脱措施。(2)标识各柜体的铭牌,应包括以下内容:制造商名称和商标;型号(包括结线方案编号),名称和出厂序号;使用参数(额定电压、额定电流、额定热稳定时间及电流、额定动稳定电流);出厂日期。各柜体内主要电器组件和断路器、操作机构、互感器、熔断器

32、等均应具有耐久而清晰的铭牌。设备中设置的二次回路端子排和连接导线端头,应有清晰的标号标识,且应符合有关标准的规定,并与提供的技术资料相一致。8)柜内母线和导线的颜色和排列柜内母线和导线的颜色应符合GB/T2681T981电工成套装置中的导线颜色的规定。柜内保护导体的颜色必须采用黄绿双色。当保护导体是绝缘的单芯导线时,也应采用这种颜色并且最好贯穿导线的全长。黄绿双色导线除作保护导体的识别颜色外不允许有任何其它用途。外部保护导体的接线端应标上接地符号,但是当外部保护导体与能明显识别的带有黄绿双色的内部保护导体连接时,不要求用此符号。2、低压开关柜要求1)柜型为GCS。2)开关柜内的柜体室与室之间用

33、钢板或高强度阻燃环保塑料功能板相互隔开。每个功能单元应使用绝缘塑料隔板实现进线与出线之间,相序之间,一次与二次之间的隔离功能。3)低压开关柜内元器件尺寸、隔室尺寸,均实行模数化,便于互换。4)抽屉单元应设有运行、试验和分离位置,且有定位机构。同类型抽屉具有互换性;5)功能单元有可靠的机械联锁,通过操作手柄控制,具有明显的位置指示,并配有相应的符号标志,操作手柄等开关附件与开关采用同一厂家产品(原装配套);6)为便于电气设备的维修、维护,开关电器的连接方式应满足以下要求:(八)抽出式低压框架断路器应使装置小室门在关闭状态下抽出断路器(主回路与二次回路均可断开);(b)抽屉式开关,功能小室内的断路

34、器及其它电器连同抽屉应一同抽出(主回路与二次回路均可断开);(c)智能监控仪表应能够安装在开关柜内仪表室,各智能采集模块可集中安装或分散安装在开关柜中。7)电容器装置应有过电压保护,每组电容器回路中应有限制合闸涌流的措施。电容器的外壳防护等级不低于IP40。电容器采用固定安装方式;8)防护等级应达到IP40,产品符合IEC-439国际标准;9)低压开关柜的抽屉的金属外壳与低压开关柜的框架通过专用部件进行直接的、相互有效连接以确保保护电路的连续性。10)柜内母线及绝缘导线敷设低压开关柜内的主母线和配电母线均为五母线,材料应选用铜材料做成。ID应预留安装自动灭火装置的空间。3、柜内元器件要求依照国

35、际电工委员会IEC947-2和我国等效采用IEC的GB14048.2低压开关设备和控制设备低压断路器标准规定,技术参数不得低于图纸设计要求,以上参数含义如下:(1)断路器的短路特性电流参数定义1)额定极限短路分断能力ICU额定极限短路分断能力ICU是断路器规定的试验电压及其它规定条件下的极限短路分断电流之值,它可以用预期短路电流表示。要按规定的试验程序。一tco动作之后,不考虑断路器继续承载它的额定电流。2)额定运行短路分断能力ICS额定运行短路分断能力ICS是指断路器在规定的试验电压及其它规定条件下的一种比额定极限短路分断电流小的分断电流值,Ics是ICU的一个百分数。在按规定的试验程序。t

36、cotco动作之后,断路器应有继续承载它的额定电流的能力。3)额定短时耐受电流Icw额定短时耐受电流ICW是指断路器在规定的试验条件下短时间承受的电流值。对于交流,此电流值是预期短路电流的周期分量有效值,与额定短时耐受电流有关的时间至少为0.05so 。一表示分断操作; c。一表示接通操作后紧接着分断操作; t一表示两个相继操作之间的时间间隔,一般不小于3mi11o(2)低压交流框架式断路器低压交流框架式断路器应符合下列主要技术要求:1)额定极限短路分断能力Icu:160OA及以下不低于65KA,2000A及以上不低于85KA,且Icu=100%Ics,四段保护带通讯接口。2)框架式断路器脱扣

37、器控制单元。按照图纸设计要求功能可以包括:可调整长延时保护、可调整短延时保护、可调整瞬时脱扣及接地保护共四段电流保护,也可以增加过压/欠压、逆功率、电流电压不平衡等保护功能。在短延时保护和接地保护应具有区域选择性闭锁功能。还应具有电流测量、故障显示和故障记录、事件记录及自检功能。框架断路器脱扣器自带通信接口并采用16位工业芯片,能实现遥测、遥信、遥调功能。提供主触头磨损信息,通讯结构是开放式的,通过接口可适用于任何协议。框架式断路器面壳带LCD液晶显示屏。补偿容量根据图纸要求选择。 脱扣器平均无故障时间:15年 机械寿命(维护):30000次 电气寿命(维护):不小于15000次有宽阔的电流和

38、时间调节范围。长延时0.1.0Ir0.524s短延时1.510Ir0.4s短路瞬时215Ir接地0.2Ir1.0Ir0.4s3)断路器应为模块化结构设计、方便断路器功能的扩充而无需改变断路器结构和低压开关柜的结构。4)具有故障诊断功能,可快速确定故障类型,以最短时间隔离开受故障影响的范围。可记录最近10次脱扣信息。为满足近远期用电负荷的变化,框架式断路器的脱扣整定电流采用现场可调型,在改变脱扣器额定电流时无需更换电流互感器即可扩展备用或升级。5)断路器应为抗湿热型产品,符合IEC60068环境标准。(3)低压交流塑壳式断路器塑壳式断路器应符合下列主要技术要求:D250A及以下开关,额定极限短路

39、分断能力ICU不低于50KA,400A及以上分段能力不低于65KA,且ICU=Io0%Ics0脱扣单元为电子式三段保护。2)塑壳开关电气和机械寿命要求机械寿命要求至少100oo次,电气寿命至少6000次。3)低压交流塑壳断路器可以同时提供合、分位置辅助接点,故障位置辅助接点,附件全系列通用。4)断路器应为模块化双断点结构设计、安装方便。5)断路器无飞弧。6)电动机出线回路应选用有电动机保护特性的塑壳断路器。需要电动机保护的负载,根据图纸负载要求,选用相应的电动机保护专用断路器。(4)低压ATS双电源切换开关I)ATS技术参数:开关触头转换速度不低于100毫秒。2)转换开关应为CB级,使用类别A

40、C-33A,回路电流大于等于800A时额定运行短路分断能力ICS不小于85kA03)ATS控制器应提供MOdbUS通信协议的RS-485通信接口,可连接至监控中心,可由操作人员远程监控自动转换开关状态。4)控制器的电源回路与逻辑控制回路应该采取有效的电气隔离设计。5)转换开关具有并联转换功能,适应新能源接入场景。6)控制器可进行现场延时参数设定:有时市电只是瞬间波动并快速恢复,当市电停电时,发电机组须延迟后起动,延时可调。当应急电源达到预定值后,开关经060分钟(可调整)延迟转换至应急侧。当市电恢复后,开关经060分钟(可调整)延迟转换至市电侧。转换至市电侧后,应急发电机经060分钟(可调整)

41、的冷车运转后停机,具备历史档案记录功能(含事件发生日期时间事件类型及原因等,应不少于50次)。7)应配套提供ATS监测系统,监测系统应与ATS双电源切换开关同一品牌。(5)无功补偿设备无功功率补偿柜由低压柜制造厂商成套,本章节对无功功率补偿柜内部主要元件进行技术要求,并详细规定了提供并安装以下部件所需满足的要求:D抗谐波电容器须选用干式或充气式(非石蜡、油浸),具有内部过压力保护装置,在过压、过热、过载等到达极限前可安全分离。避免由此产生的电容器爆炸和燃烧事故。电容器的连续过电流能力不小于1.5XIR、抗浪涌电流能力不小于200XIR,允许最高环境温度+50,调谐频率设置为189HZ,调谐度为

42、7%,所配电容器电压等级不低于480V。电容器使用寿命:2200,OOo小时。2)为了防止出现过补偿并且避免电容器投切时产生较大的浪涌电流,每步投切的有效输出容量不得大于15Kvaro3)抗谐波电抗器须满足低温升低噪音的要求,绝缘等级为H级,内置过温保护装置,在过热和过载情况下可提供安全保护输出,以避免设备过热损坏,且电抗器的线性度不低于1.8IR04)功率因数控制器须满足共补分补混合补偿,实时显示功率因数、系统电压、投入段数、各次谐波电压畸变率THDJ和谐波电流畸变率THD等参数;报警输出功能:欠/过电流、欠/过电压、谐波电压过大等,测量准确度LO级,有序控制电能质量组件工作。并能联通云平台

43、实时显示电容器状态。5)串联电抗器必须选择与并联电容器同一厂家生产,确保系统的准确与稳定,两者之间的匹配正确可靠。TS602.5柴油发电机组TS602.5.1总则1、图纸所标注的机组型号为非标型号,不做为选型标准,投标人应按本规范要求投标。2、鉴于各厂家配套产品技术路线不一致,为了不限制对本设备的选择范围,方便各投标人进行设备选型配套,本次招标不宜提供该设备的详细图纸,由各投标人根据招标功能需求及技术要求自行配套提供。TS602.5.2概述1、本技术要求用于本项目柴油发电机组。本节涉及到柴油发电机组设计、制造、安装调试以及柴油发电机房(包括引出室外的排风管和排烟管)的总体要求。2、机组应为成

44、套定型产品。3、成套机组包括发电机组主机、燃油系统(含油箱)、冷却系统(含水箱)、排气系统(含消声器、弯管、波纹管等)、电池组(含电池连接线、充电器等)、安装配件等。TS602.5.3总体要求1、每套机组主要组成部分主要组成部分包括: 柴油发动机 交流同步发电机 冷却系统 飞轮及其护罩、联轴器、避震器及机组底座 燃油系统 排气系统和排烟系统 日用油箱 电动起动系统 DC24V蓄电池组(密封铅酸电池) DC24V直流电源装置和直流起动电动机 空气、燃油、润滑油过滤器 机组控制柜 高精度电子调速器2、机组主要性能(1)机组符合GB工频柴油发电机组通用技术条件和自动化柴油发电机组通用技术条件以及国际

45、250至3200KW柴油发电机通用技术条件和自动化柴油发电机组分级要求的规定。(2)当市电中断供电,发电机组应在5秒钟内完成自动起动,10秒钟内电压达到额定值并可向负载供电。自起动可连续作三次起动尝试,若三次起动失败,机组自动停止操作,并自锁和发出声音信号。当市电恢复正常,机组经延时后自动停机。(3)机组应配套低温启动的辅助装置、发电机设置由恒温器控制的防潮电加热器,以确保任何气候下机组能正常启动、运行。(4)发电机组应具备远程监测和控制功能,提供RS485通信接口并提供通信协议。(5)柴油发电机组及其控制屏、相应的电器设备均应保证在(9)的使用条件下能正常工作。(6)机组应配备手操(钥匙)电启动装置及相应仪表,当自动化控制屏发生故障时应能采用手动钥匙的方式启动、运行,并通过设置的机械油压、水温、转速、电流、电压、频率仪表对机组运行情况进行监视。(7)不论是手动或自动化控制状态,发电机的频率和电压均可预调并在出厂时预调设置完成。(8)使用条件:机组在下列条件应能可靠工作 海拔高度不超过3000m 环境温度+0-+40oC 空气相对湿度小于95%(20C时)
