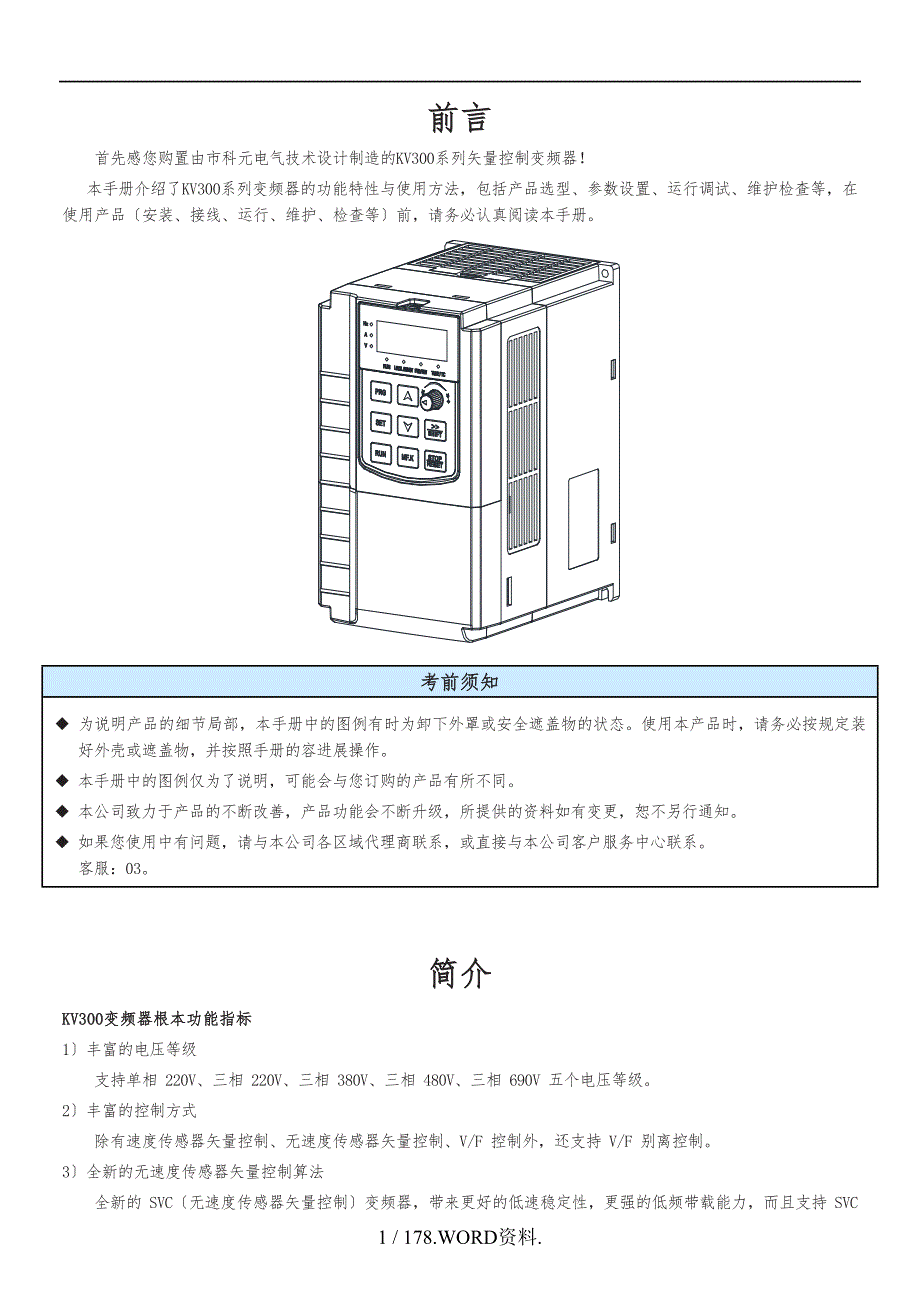

1、 前言首先感您购置由市科元电气技术设计制造的KV300系列矢量控制变频器！本手册介绍了KV300系列变频器的功能特性与使用方法，包括产品选型、参数设置、运行调试、维护检查等，在使用产品安装、接线、运行、维护、检查等前，请务必认真阅读本手册。考前须知 为说明产品的细节局部，本手册中的图例有时为卸下外罩或安全遮盖物的状态。使用本产品时，请务必按规定装好外壳或遮盖物，并按照手册的容进展操作。 本手册中的图例仅为了说明，可能会与您订购的产品有所不同。 本公司致力于产品的不断改善，产品功能会不断升级，所提供的资料如有变更，恕不另行通知。 如果您使用中有问题，请与本公司各区域代理商联系，或直接与本公司客户

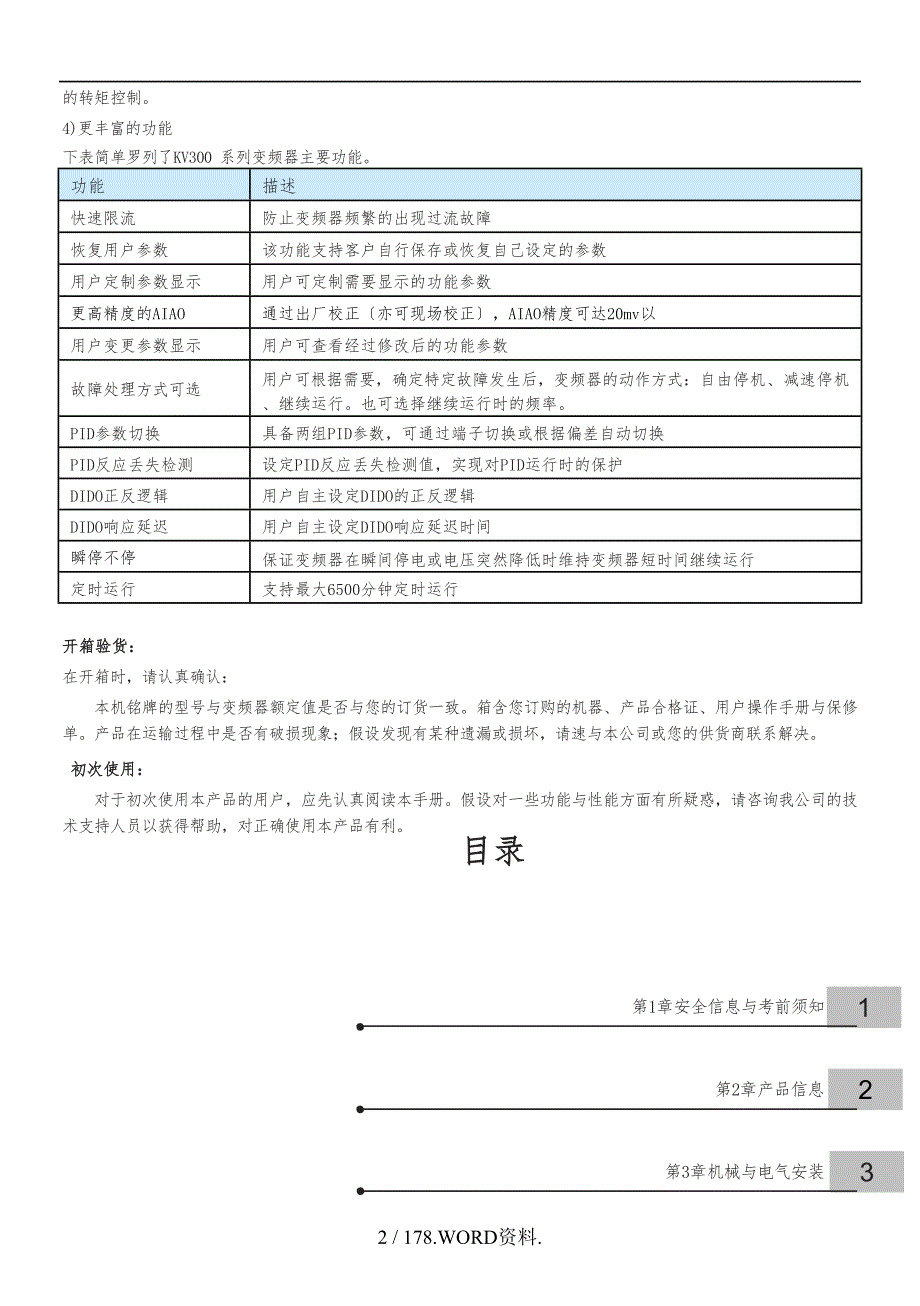

2、服务中心联系。客服：03。简介KV300变频器根本功能指标1丰富的电压等级支持单相 220V、三相 220V、三相 380V、三相 480V、三相 690V 五个电压等级。2丰富的控制方式除有速度传感器矢量控制、无速度传感器矢量控制、V/F 控制外，还支持 V/F 别离控制。3全新的无速度传感器矢量控制算法全新的 SVC无速度传感器矢量控制变频器，带来更好的低速稳定性，更强的低频带载能力，而且支持 SVC 的转矩控制。4)更丰富的功能下表简单罗列了KV300 系列变频器主要功能。功能描述快速限流防止变频器频繁的出现过流故障恢复用户参数该功能支持客户自行保存或恢复自己设定的参数用户定制参数显示用
3、户可定制需要显示的功能参数更高精度的AIAO通过出厂校正亦可现场校正，AIAO精度可达20mv以用户变更参数显示用户可查看经过修改后的功能参数故障处理方式可选用户可根据需要，确定特定故障发生后，变频器的动作方式：自由停机、减速停机、继续运行。也可选择继续运行时的频率。PID参数切换具备两组PID参数，可通过端子切换或根据偏差自动切换PID反应丢失检测设定PID反应丢失检测值，实现对PID运行时的保护DIDO正反逻辑用户自主设定DIDO的正反逻辑DIDO响应延迟用户自主设定DIDO响应延迟时间瞬停不停保证变频器在瞬间停电或电压突然降低时维持变频器短时间继续运行定时运行支持最大6500分钟定时运行

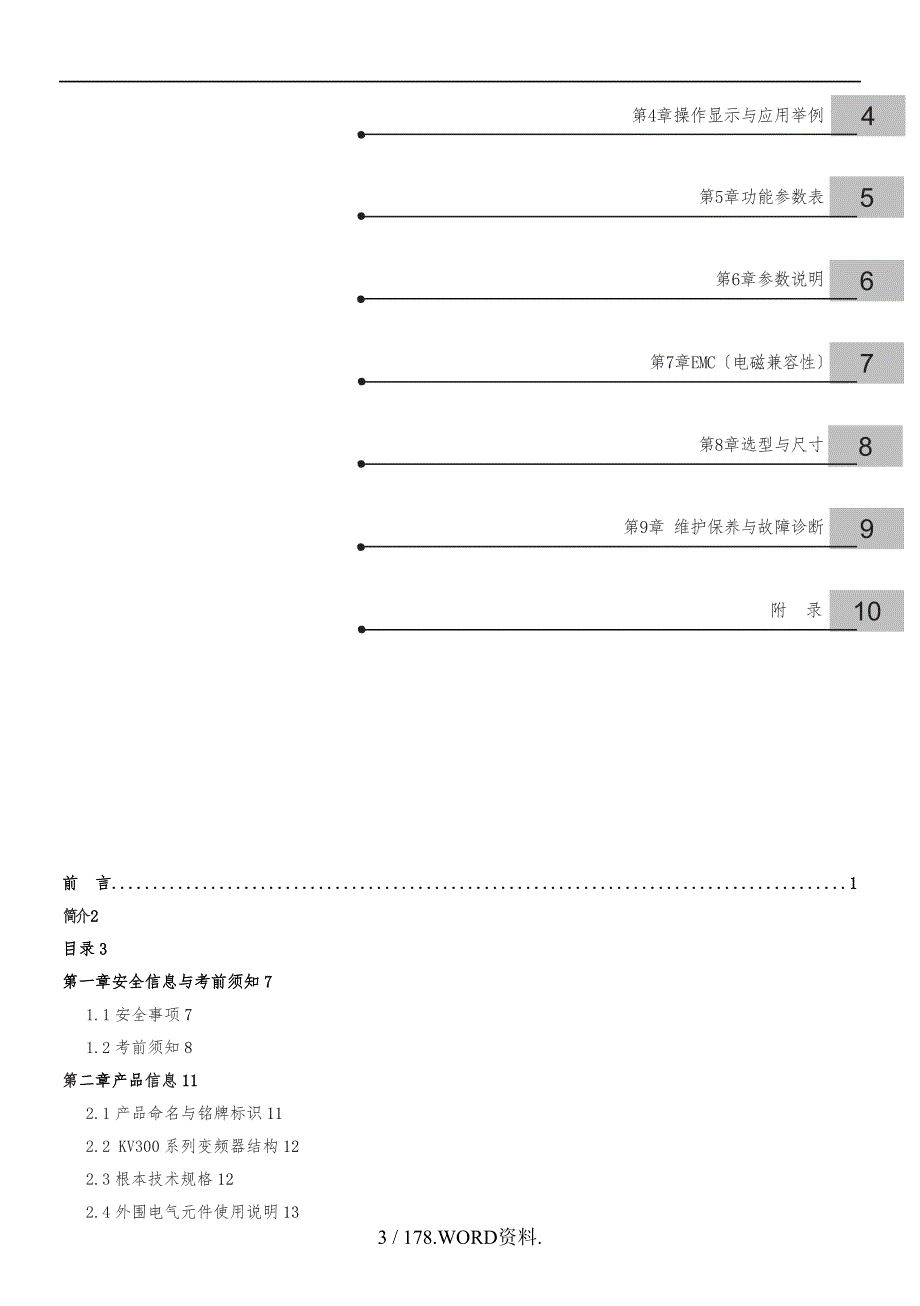

4、开箱验货：在开箱时，请认真确认：本机铭牌的型号与变频器额定值是否与您的订货一致。箱含您订购的机器、产品合格证、用户操作手册与保修单。产品在运输过程中是否有破损现象；假设发现有某种遗漏或损坏，请速与本公司或您的供货商联系解决。 初次使用：对于初次使用本产品的用户，应先认真阅读本手册。假设对一些功能与性能方面有所疑惑，请咨询我公司的技术支持人员以获得帮助，对正确使用本产品有利。目录1第1章安全信息与考前须知 2第2章产品信息3第3章机械与电气安装4第4章操作显示与应用举例 5第5章功能参数表6第6章参数说明7第7章EMC电磁兼容性8第8章选型与尺寸9第9章 维护保养与故障诊断10附 录前 言1简介
5、2目录3第一章安全信息与考前须知71.1安全事项71.2考前须知8第二章产品信息112.1产品命名与铭牌标识112.2 KV300系列变频器结构122.3根本技术规格122.4外围电气元件使用说明13第三章机械与电气安装153.1机械安装153.1.1安装环境153.1.2变频器构成局部153.1.3安装空间要求163.1.4多台变频器安装要求173.1.5机械安装方法183.1.6机械安装考前须知183.1.7变频器盖板拆卸方法193.2电气安装193.2.1主回路端子排列与定义193.2.2主回路配线考前须知203.2.3控制端子说明213.2.4转换端子连接功能说明233.2.5 变频器
6、电气回路接线方式243.2.6 控制信号端子接线说明25第四章 根本操作与试运行274.1变频器键盘布局与功能说明274.2根本操作284.2.1功能码查看、修改方法说明284.2.2状态显示切换284.3调试应用30第五章功能参数表355.1根本功能参数简表355.2监视参数简表60第六章参数说明61F0 组 根本参数组.61F1 组 运行控制参数.70F2 组 开关量端子参数.80F3 组 模拟量端子参数.97F4 组 键盘与显示参数.102F5 组 电机参数.106F6 组 矢量控制参数.109F7 组 保存.111F8 组 V/F控制参数.113F9 组 厂家保存参数.117FA 组
7、故障与保护参数.117Fb 组 过程PID控制参数.129FC 组 多段速与PLC功能参数.135Fd 组 通讯控制功能参数.141FE 组 厂家保存参数.141FP 组 厂家保存参数.141C0 组 监视参数.142第七章EMC电磁兼容性1467.1相关术语定义1467.2 EMC标准介绍1467.2.1 EMC标准1467.2.2安装环境EMC要求1467.3 EMC外围配件安装选型指导1477.3.1电源输入端加装EMC输入滤波器1477.3.2电源输入端加装交流输入电抗器1477.3.3变频器输出侧加装交流输出电抗器1477.4 屏蔽电缆.1487.4.1 屏蔽电缆要求.1487.4.
8、2 电缆布线要求.1487.5 漏电流应对要求.1497.6 常见 EMC 干扰问题整改建议.150第八章 选型与尺寸.1518.1 KV300 系列变频器电气规格.1518.2 KV300 系列变频器外型与尺寸.1528.3 外围电气元件选型指导.1548.4 外引键盘的外型尺寸.1558.5 制动单元与制动电阻的选型.155 第九章维护保养与故障诊断.1589.1 变频器的日常保养与维护.1589.1.1 日常保养.1589.1.2 定期检查.1589.1.3 变频器易损件更换.1589.1.4 变频器的存贮.1599.2 故障报警与对策.1599.3 常见故障与其处理方法.162附录 I
9、KV300 通讯协议.164I.1 通讯协议简介.164I.2 协议容.164I.3 应用方式.164I.4 通讯帧结构.164I.5 命令代码与通讯数据描述.165I.6 通讯帧错误校验方式.167I.7 通讯数据地址的定义.168I.8 Fd 组通讯参数说明.169第一章 安全信息与考前须知安全定义：在本手册中，安全考前须知分以下两类危险：由于没有按要求操作造成的危险，可能导致重伤，甚至死亡的情况；注意：由于没有按要求操作造成的危险，可能导致中度伤害或轻伤，与设备损坏的情况；请用户在安装、调试和维修本系统时，仔细阅读本章，务必按照本章容所要求的安全考前须知进展操作。如出现因违规操作而造成
10、的任何伤害和损失均与本公司无关。1.1安全事项使用阶段安全等级考前须知安装前危险 开箱时发现控制系统进水、部件缺少或有部件损坏时，请不要安装！ 装箱单与实物名称不符时，请不要安装！注意搬运时应该轻抬轻放，否那么有损害设备的危险！有损伤的驱动器或缺件的变频器请不要使用。有受伤的危险！不要用手触与控制系统的元器件，否那么有静电损坏的危险！安装时危险 请安装在金属等阻燃的物体上；远离可燃物。否那么可能引起火警！ 不可随意拧动设备元件的固定螺栓，特别是带有红色标记的螺栓！注意 不能让导线头或螺钉掉入驱动器中。否那么引起驱动器损坏！ 请将驱动器安装在震动少，防止直射的地方。 两个以上变频器置于同一个柜子
11、中时，请注意安装位置，保证散热效果。配线时危险 必须由专业电气工程人员施工，否那么会出现意想不到的危险！ 变频器和电源之间必须有断路器隔开，否那么可能发生火警！ 接线前请确认电源处于零能量状态，否那么有触电的危险！ 请按标准对变频器进展正确规接地，否那么有触电危险！注意 绝不能将输入电源连接到变频器的输出端子U、V、W上。注意接线端子的标记，不要接错线！否那么引起驱动器损坏！ 绝不能将制动电阻直接接于直流母线+、-端子之间。否那么引起火警！ 所用导线线径请参考手册的建议。否那么可能发生事故！ 编码器必须使用屏蔽线，且屏蔽层必须保证单端可靠接地！上电前危险请确认输入电源的电压等级是否和变频器的额
12、定电压等级一致；电源输 入端子R、S、T和输出端子U、V、W上的接线位置是否正确； 并注意检查与驱动器相连接的外围电路中是否有短路现象，所连线路是 否紧固，否那么引起驱动器损坏！变频器的任何局部无须进展耐压试验，出厂时产品已作过此项测试。否那么可能引起事故！注意变频器必须盖好盖板后才能上电。否那么可能引起触电！所有外围配件的接线必须遵守本手册的指导，按照本手册所提供电路连接方确接线。否那么引起事故！使用阶段安全等级考前须知上电后危险 上电后不要打开盖板。否那么有触电的危险！ 不要触摸变频器的任何输入输出端子。否那么有触电危险！注意 假设需要进展参数调谐，请注意电机旋转中伤人的危险。否那么可能引
13、起事故！ 请勿随意更改变频器厂家参数。否那么可能造成设备的损害！运行中危险 非专业技术人员请勿在运行中检测信号。否那么可能引起人身伤害或设备损坏！ 请勿触摸散热风扇与放电电阻以试探温度。否那么可能引起灼伤！注意 变频器运行中，应防止有东西掉入设备中。否那么引起设备损坏！ 不要采用接触器通断的方法来控制驱动器的启停。否那么引起设备损坏！保养时危险 没有经过专业培训的人员请勿对变频器实施维修与保养。否那么造成人身伤害或设备损坏！ 请勿带电对设备进展维修与保养。否那么有触电危险！ 确认将变频器的输入电源断电 10 分钟后，才能对驱动器实施保养与维修。 在变频器上开展维护保养工作之前，请确保变频器与所
14、有电源安全断开连接。 所有可插拔插件必须在断电情况下插拔！ 更换变频器后必须进展参数的设置和检查。注意 旋转的电机会向变频器馈送电源，这样即使在电机停止并切断电源时也会造成变频器带电。在变频器上开展维护保养工作之前，请确保电机与变频器安全断开连接。1.2考前须知1 漏电保护器 RCD 要求设备在运行中会产生大漏电流流过保护接地导体，请在电源的一次侧安装 B 型漏电保护器RCD。在选择漏电保护器RCD时应考虑设备启动和运行时可能出现的瞬态和稳态对地漏电流，选择具有抑制高次谐波措施的专用 RCD，或者较大剩余电流的通用 RCD。2 电机绝缘检查电机在首次使用、长时间放置后的再使用之前与定期检查时，
15、应做电机绝缘检查，防止因电机 绕组的绝缘失效而损坏变频器。绝缘检查时一定要将电机连线从变频器分开，建议采用500V电压型兆欧表，应保证测得绝缘电阻不小于 5M。 电机输入端子U V W电压型兆欧表接地线3 电机的热保护假设选用电机与变频器额定容量不匹配时，特别是变频器额定功率大于电机额定功率时，务必调整变频器电机保护相关参数值或在电机前加装热继电器以对电机保护。4 工频以上运行本变频器提供 0Hz400Hz 的输出频率。假设客户需在 50Hz 以上运行时，请考虑机械装置的承受力。5 机械装置的振动变频器在一些输出频率处，可能会遇到负载装置的机械共振点，可通过设置变频器跳跃频率参数来避开。6 关
16、于电动机发热与噪声因变频器输出电压是 PWM 波，含有一定的谐波，因此电机的温升、噪声和振动同工频运行相比会略有增加。7 输出侧有压敏器件或改善功率因数的电容的情况变频器输出是 PWM 波，输出侧如安装有改善功率因数的电容或防雷用压敏电阻等，易引发变频器瞬间过电流甚至损坏变频器，请不要使用。变频器VWUM电容或压敏电阻8 变频器输入、输出端所用接触器等开关器件假设在电源和变频器输入端之间加装接触器，那么不允许用此接触器来控制变频器的启停。一定需要用该接触器控制变频器启停时，间隔不要小于一个小时。频繁的充放电易降低变频器电容器的使用寿命。假设输出端和电机之间装有接触器等开关器件，应确保变频器在无
17、输出时进展通 断操作，否那么易造成变频器模块损坏。接触器KM接触器KM或其他开关380VaC50/60HzR U变频器S V M应确保变频器在无输出时 进展通断操作，否那么易造 成变频器内模块损坏T W 不允许用此接触器来控制变频器的启停；必须使用时，间隔不要小于1小时 9 额定电压值以外的使用不适合在说明书所规定的允许工作电压围之外使用变频器，否那么易造成变频器器件损坏。如果需要，请使用相应的升压或降压装置对电源进展变压处理后输入到变频器。10三相输入改成两相输入 不可将KV300系列中三相变频器改为两相使用,否那么将导致故障或变频器损坏。11雷电冲击保护本系列变频器虽装有雷击过电流保护装置
18、对于感应雷有一定的自我保护能力，但对于雷电 频发处客户还应在变频器前端加装防雷保护装置。 12海拔高度与降额使用在海拔高度超过 1000m 的地区，由于空气稀薄造成变频器的散热效果变差，有必要降额使用。 此情况请向我公司进展技术咨询。13一些特殊用法如果客户在使用时需用到本手册所提供的建议接线图以外的方法时，如共直流母线等，请向我公司咨询。14变频器的报废时注意主回路的电解电容和印制板上电解电容燃烧时可能发生爆炸, 塑胶件燃烧时会产生有毒气体。请作为工业垃圾进展处理。15关于适配电机 标准适配电机为四极鼠笼式异步感应电机。假设非上述电机请一定按电机额定电流选配变频器。 非变频电机的冷却风扇与
19、转子轴是同轴连接，转速降低时风扇冷却效果降低，因此，电机出现过热的场合应加装强排气扇或更换为变频电机。 变频器已经置适配电机标准参数，根据实际情况有必要进展电机参数调谐或修改缺省值以尽量符合实际值，否那么会影响运行效果与保护性能。 由于电缆或电机部出现短路会造成变频器报警，甚至炸机。因此，请首先对初始安装的电机与电缆进展绝缘短路测试，日常维护中也需经常进展此测试。注意 : 做这种测试时务必将变频器与被测试局部全部断开。第二章产品信息2.1产品命名与铭牌标识 变频器型号输入电源规格 G型机输出P型机输出生产序号MODEL: KV300-T3- 5R5G/7R5PSOURCE: 3PH AC380
20、V 50/60HzOUTPUT1: 5.5KW 13A 0.00-400.00 HzOUTPUT2: 7.5KW 17A 0.00-400.00 HzS/N:制造商：#市科元电气技术KV300- T3- 5R5G/ 7R5P 1 2 3 4 5 4 51变频器系列4代号适配电机功率KWKV300通用型1R51.5KW2R22.2KW2代号电压等级5R55.5KWT三相 7R57.5KWS单相01111KW01515KW3代号电压等级2220V5代号变频器类型3380VG通用型6660VP风机水泵型111140V图2-1产品命名与铭牌标识2.2 KV300系列变频器结构KV300系列变频器根据电
21、压和功率等级不同，共有两种结构类型，分别是塑胶结构和钣金结构。 KV300不同功率等级外壳结构类型如下表所示：机型外壳类型三相380V 0.75KW 22KW塑胶结构 30KW 500KW钣金结构单相 220V 0.75KW 5.5KW塑胶结构2.3根本技术规格表2-1KV300系列变频器技术规格项目规格基本功能最高频率矢量控制：0400Hz V/F控制：0400Hz载波频率0.7kHz16kHz可根据负载特性，自动调整载波频率。输入频率分辨率数字设定：0.01Hz 模拟设定：最高频率0.025%控制方式开环矢量控制SVC)V/F控制启动转矩G型机：0.5Hz/150%SVCP型机：0.5Hz
22、/100%调速围1：100 SVC稳速精度0.5%SVC过载能力G型机：150%额定电流60s；180%额定电流3s。 P型机：120%额定电流60s；150%额定电流3s。转矩提升自动转矩提升；手动转矩提升0.1%30.0%V/F曲线三种方式：直线型；多点型；N次方型V/F曲线1.2次方、1.4次方、1.6次方、1.8次方、2次方V/F别离2种方式：全别离、半别离加减速曲线直线或S曲线加减速方式。 四种加减速时间，加减速时间围0.06500.0s直流制动直流制动频率：0.00Hz最大频率 制动0.0s36.0s 制动动作电流值：0.0%100.0%点动控制点动频率围：0.00Hz50.00H
23、z。点动加减速0.0s6500.0s。简易PLC、多段速运行通过置PLC或控制端子实现最多16段速运行置PID可方便实现过程控制闭环控制系统自动电压调整AVR当电网电压变化时，能自动保持输出电压恒定项目规格基本功能过压过流失速控制对运行期间电流电压自动限制，防止频繁过流过压跳闸快速限流功能最大限度减小过流故障，保护变频器正常运行转矩限定与控制“挖土机特性，对运行期间转矩自动限制，防止频繁过流跳闸；闭环矢量模式可实现转矩控制瞬停不停瞬时停电时通过负载回馈能量补偿电压的降低，维持变频器短时间继续运行。快速限流防止变频器频繁的出现过流故障。定时控制定时控制功能：设定时间围 0.0Min 6500.0
24、Min。总线支持支持现场总线：Modbus。运行命令源操作面板给定、控制端子给定、串行通讯口给定,可通过多种方式切换。频率源多种频率源：数字给定、模拟电压给定、模拟电流给定、脉冲给定、串行口给定，可通过多种方式切换。辅助频率源多种辅助频率源。可灵活实现辅助频率微调、频率合成。 输入端子标准： 5个数字输入端子，其中 1 个支持最高 100kHz 的高速脉冲输入2 个模拟量输入端子，均支持010V 电压输入， 4 20mA 电流输入项目规格显示与键盘操作LED显示显示参数按键锁定和功能选择实现按键的局部或全部锁定，定义局部按键的作用围，以防止误操作保护功能上电电机短路检测、输入输出缺相保护、过流
25、保护、过压保护、欠压保护、过热保护、过载保护等环境使用场所室，不受直晒，无尘埃、腐蚀性气体、可燃性气体、油雾、水蒸汽、滴水或盐份等海拔高度低于1000m环境温度1040环境温度在4050，请降额使用湿度小于95%RH，无水珠凝结振动小于5.9m/s20.6g存储温度2060防护等级IP20冷却方式强迫风冷配电系统TN,TT运行输出端子标准：1个高速脉冲输出端子可选为开路集电极式，支持 0100kHz 的方波信号输出1 个数字输出端子2个继电器输出端子2个模拟输出端子，支持020mA 电流输出或 010V 电压输出 2.4外围电气元件使用说明表2-2KV300变频器外围电气元件的使用说明配件名称
26、安装位置功能说明空气开关输入回路前端下游设备过流时分断电源接触器空开和变频器 输入侧之间变频器通断电操作，应防止通过接触器对变频器进展频 繁上下电操作每分钟少于二次或进展直接启动操作。 输入电抗器变频器输入侧提高输入侧的功率因数； 有效消除输入侧的高次谐波，防止因电压波形畸变造成 其它设备损坏；消除电源相间不平衡而引起的输入电流不平衡。EMC 输入滤波器变频器输入侧减少变频器对外的传导与辐射干扰；降低从电源端流向变频器的传导干扰，提高变频器的抗干扰能力。直流电抗器变频器直流母线+极与P1 端子间提高输入侧的功率因数；提高变频器整机效率和热稳定性；有效消除输入侧高次谐波对变频器的影响，减少对外传
27、导和辐射干扰。交流输出电抗器在变频器输出侧和电机之间，靠近变频器安装。变频器输出侧一般含较多高次谐波。当电机与变频器距离较远时，因线路中有较大的分布电容。其中某次谐波可能在回路中产生谐振，带来两方面影响： 破坏电机绝缘性能，长时间会损坏电机。 产生较大漏电流，引起变频器频繁保护。一般变频器和电机距离超过 100m，建议加装输出交流电抗器。1 不要在变频器的输出侧安装电容器或浪涌抑制器，这将导致变频器的故障或电容和浪涌抑制器的损坏。 2 变频器的输入 / 输出主回路包含有谐波成分，可能干扰变频器附件的通讯设备。因此， 安装抗干扰滤 波器，可使干扰降至最小。第三章 机械与电气安装3.1 机械安装3.1.1安装环境：1环境温度：周围环境温度对变频器寿命有很大影响，不允许变频器的运行环境温度超过 允许温度围 -1040。2将变频器装于阻燃物体的外表，变频器工作时易产生大量热量，周围要有足够空间散热，并用螺丝垂直安装在安装支座上。3请安装在不易振动的地方，振动应不大于 0.6G，特别注意远离冲床等设备。4防止装在直射、潮湿、有水珠的地方。5防止装在空气中有腐蚀性、易燃性、易爆性气体的
