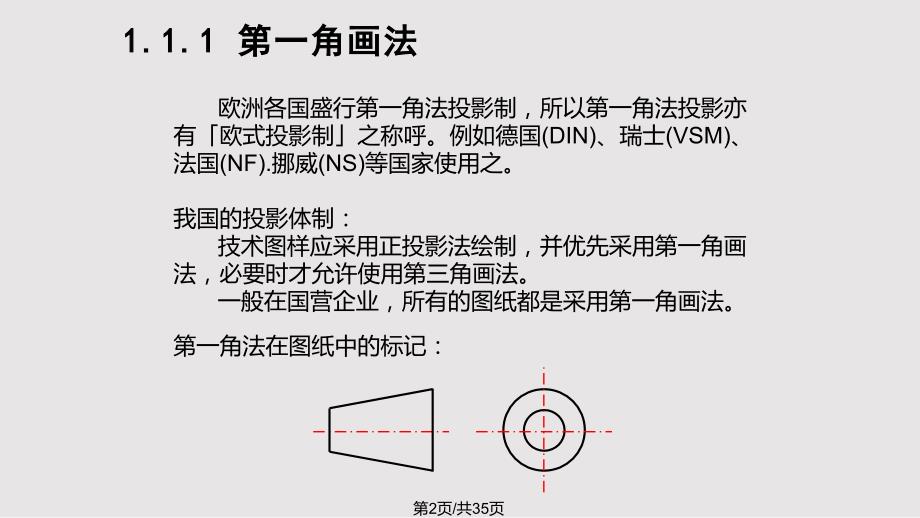

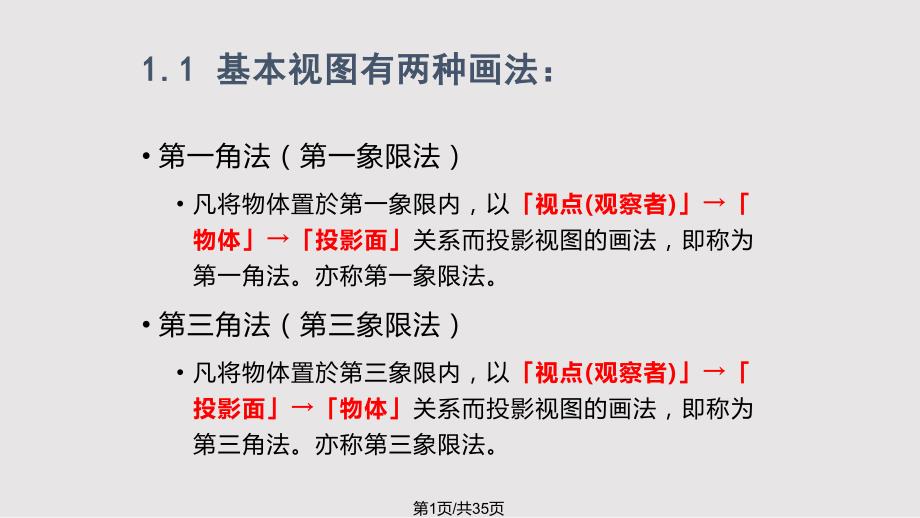

1、1.1 1.1 基本视图有两种画法：基本视图有两种画法：第一角法（第一象限法）凡将物体置於第一象限内，以视点(观察者)物体投影面关系而投影视图的画法，即称为第一角法。亦称第一象限法。第三角法（第三象限法）凡将物体置於第三象限内，以视点(观察者)投影面物体关系而投影视图的画法，即称为第三角法。亦称第三象限法。第1页/共35页 欧洲各国盛行第一角法投影制，所以第一角法投影亦有欧式投影制之称呼。例如德国(DIN)、瑞士(VSM)、法国(NF).挪威(NS)等国家使用之。我国的投影体制：技术图样应采用正投影法绘制，并优先采用第一角画法，必要时才允许使用第三角画法。一般在国营企业，所有的图纸都是采用第一

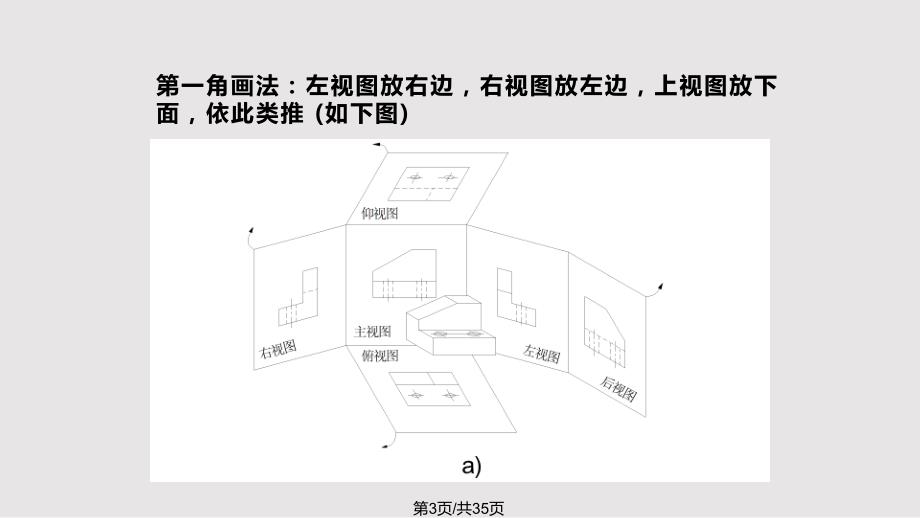

2、角画法。1.1.1 1.1.1 第一角画法第一角画法第一角法在图纸中的标记：第2页/共35页第一角画法：左视图放右边，右视图放左边，上视图放下面，依此类推(如下图)第3页/共35页美国采用第三角投影制，故有美式投影制之称呼。除美国(ANSI)外，尚盛行於美洲地区。1.1.2 1.1.2 第三角画法第三角画法第三角法在图纸中的标记：第4页/共35页第三角画法：左视图放左边，右视图放右边，上视图放上面，依此类推(如下图)第5页/共35页左视1.1.3 1.1.3 第三角画法与第一角画法的比较第三角画法与第一角画法的比较 视图的名称和位置关系不同 反映机件的部位有所不同前前后后前前后后上上上上下下下
3、下左左左左右右右右第一角画法第三角画法顶视前视右视主视俯视第6页/共35页第7页/共35页1.2 正投影与三视图1正投影法：投影光线相互平行并且投影光线与投影平面垂直时，在投影平面上得到物体视图的方法。第8页/共35页1.2.1 正投影的基本特征 真实性真实性 积聚性积聚性 收缩性收缩性第9页/共35页思考题：v下面是一物体正投影得到的一张图，你能看出它是什么形状嘛？第10页/共35页问题:1.一个方向的投影能不能完整地表达物体的形状和大小，能不能区分不同的物体？答案：不能怎样才能更完整地表达物体的形状和大小呢？答案:多方向投影（三视图）.第11页/共35页a.a.a.a.正面投影面用正面投影
4、面用正面投影面用正面投影面用“V V”标记；标记；标记；标记；b.b.b.b.侧面投影面用侧面投影面用侧面投影面用侧面投影面用“W W”标记；标记；标记；标记；c.c.c.c.水平投影面用水平投影面用水平投影面用水平投影面用“H H”标记；标记；标记；标记；三投影面之间两两的交线三投影面之间两两的交线三投影面之间两两的交线三投影面之间两两的交线称为投影轴，分别用称为投影轴，分别用称为投影轴，分别用称为投影轴，分别用OXOXOXOX、OYOYOYOY、OZOZOZOZ表示；表示；表示；表示；三根轴的交点三根轴的交点三根轴的交点三根轴的交点称为原点。称为原点。称为原点。称为原点。1.2.2 三视图
5、的形成三视图的形成第12页/共35页1 1、三视图：采用正投影法将物体同时向三个投影面投影,所得三个投影图主视图、俯视图、左视图第13页/共35页三视图的形成及位置关系第14页/共35页V VW WH H1.2.3 1.2.3 体的三面投影体的三面投影一、体的投影 体的投影，实质上是构成该体的所有表面的投影总和。第15页/共35页 用正投影法绘制的物体的投影图称为视图。二、三面投影与三视图二、三面投影与三视图1.1.视图的概念视图的概念主视图 体的正面投影俯视图 体的水平投影左视图 体的侧面投影2.2.三视图之间的度量对应关系三视图之间的度量对应关系三等关系主视俯视长相等且对正主视左视高相等且
6、平齐俯视左视宽相等且对应长高宽宽长对正宽相等高平齐第16页/共35页3.3.三视图之间的方位对应关系三视图之间的方位对应关系 主视图反映：上、下 、左、右 俯视图反映：前、后 、左、右 左视图反映：上、下 、前、后上下左右后前上下前后左右上下左右前后第17页/共35页三、三视图的画法a、分析物体的基本形体组成及其形状、大小、位置关系b、确定主视方向（最能反映物体的主要形状特征），一般先画出主视图c、根据三等关系画出俯视图和侧视图（不可见部分轮廓线用虚线画出，对称线、轴线和圆的中心线均用点划线画出，由大到小、由外形到内形及3 3 个视图配合作图将三个视图画出，使每个部分符合“长对正（用竖直辅助线
7、画标准）、高平齐（用水平辅助线画标准）、宽相等（用4545斜线画标准）”的投影规律。第18页/共35页 *画图时应注意的问题1、先画主体部分，后画次要部分。2、几个视图要配合着画。不要先画完一个视图，再画另一个视图。一 般是先画主视图 再确定左视图和俯视图3、各部分之间画出分界线 4、描深时先画圆或圆弧，后画直线，不可 见 轮廓部分用虚线画出，对称线、轴线和圆的中心 线均用点划线画出。第19页/共35页第20页/共35页1.3 1.3 简单叠加体的三视图简单叠加体的三视图一、简单叠加体的叠加形式及表面过渡关系一、简单叠加体的叠加形式及表面过渡关系 回转体与回转体叠加 形体之间一般有轮廓线分界
8、回转体与平面体叠加第21页/共35页 平面体与平面体叠加有实线有实线有虚线无线两体表面共面时，中间无分界线。第22页/共35页 底板和立板右侧面共面叠加 肋板与底板和立板前后对称叠加底板立板肋板例：画出所给叠加体的三视图。分解形体，弄清它们的叠加方式。二、简单叠加体的画图方法二、简单叠加体的画图方法第23页/共35页底板 逐块画三视图并分析表面过渡关系。立板肋板看得见的线画实线看不见的线画虚线表面共面，应无线。检查、加深。第24页/共35页交线三、简单叠加体的读图方法三、简单叠加体的读图方法 弄清视图中图线的意义 面的投影 面与面的交线 回转面轮廓素线 的投影圆柱面轮廓素线平面第25页/共35
9、页 利用线框，分析体表面的相对位置关系。利用线框，分析体表面的相对位置关系。视图中一个封闭线框一般情况下表示一个面的投影，线框套线框，通常是两个面凹凸不平或者是具有打通的孔。第26页/共35页两个线框相邻，表示两个面高低不平或相交。第27页/共35页 利用虚、实线区分各部分的相对位置关系。第28页/共35页 几个视图对照分析以确定物体的形状第29页/共35页 分析投影，想象出物体的形状。例：已知物体的主视图和俯视图，画出左视图。对线框，分解形体。综合起来，想象整体。体1体2体3第30页/共35页 根据投影规律及“三等”关系，画出第三视图。注意：要逐个形体画第31页/共35页第32页/共35页 小结 重点掌握：一、简单叠加体的画图和看图方法 画图时一定逐个形体画，同时注意分析表面的 过渡关系，以避免多线或漏线。看图时切忌只抓住一个视图不放。利用封闭线 框分解形体和分析表面的相对位置关系。第33页/共35页第34页/共35页感谢您的观看！第35页/共35页
