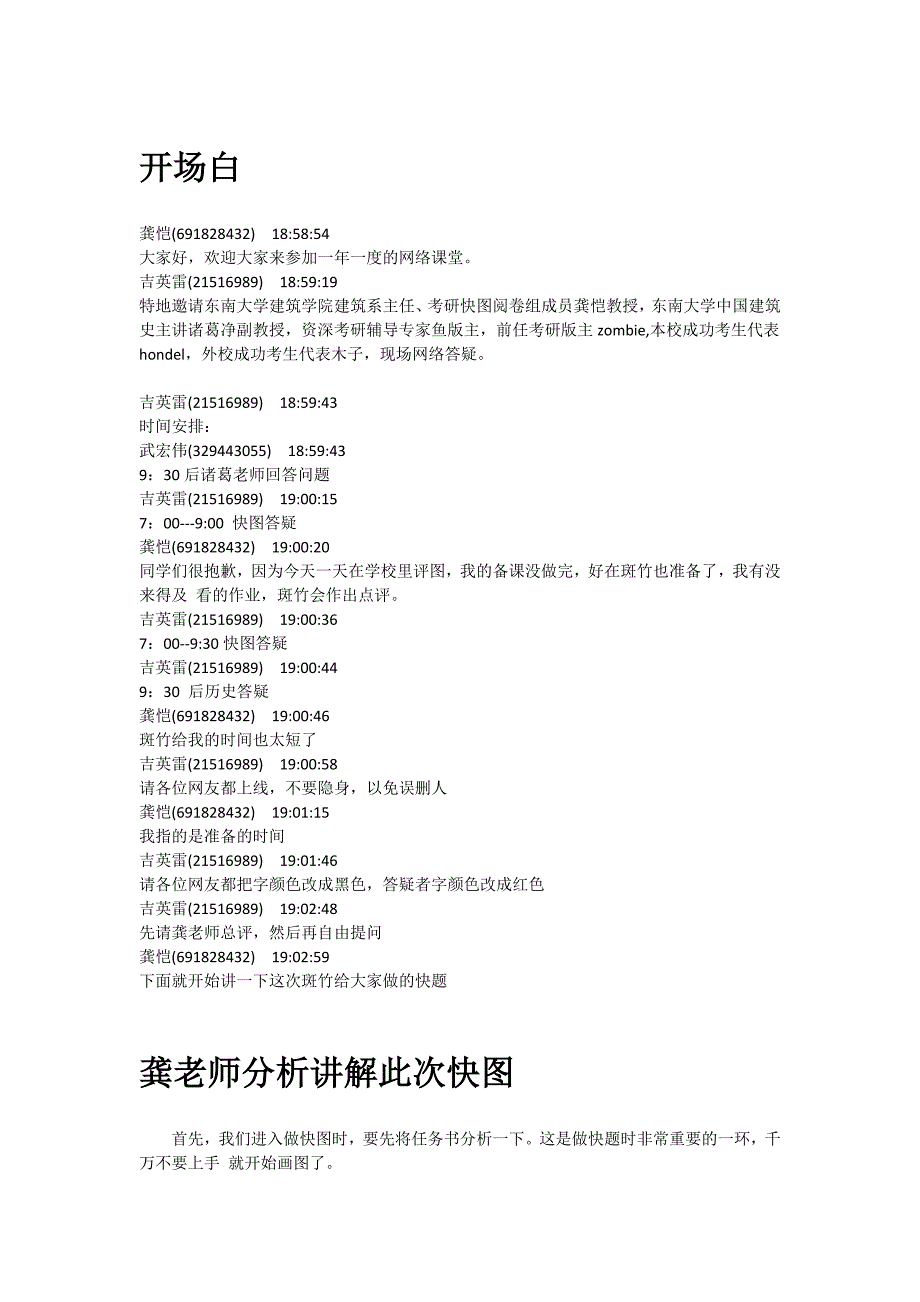

1、开场白龚恺(691828432) 18:58:54大家好，欢迎大家来参加一年一度的网络课堂。 吉英雷(21516989) 18:59:19特地邀请东南大学建筑学院建筑系主任、考研快图阅卷组成员龚恺教授，东南大学中国建筑史主讲诸葛净副教授，资深考研辅导专家鱼版主，前任考研版主zombie,本校成功考生代表hondel，外校成功考生代表木子，现场网络答疑。 吉英雷(21516989) 18:59:43时间安排： 武宏伟(329443055) 18:59:439：30后诸葛老师回答问题 吉英雷(21516989) 19:00:157：00-9:00 快图答疑 龚恺(691828432) 19:00:
2、20同学们很抱歉，因为今天一天在学校里评图，我的备课没做完，好在斑竹也准备了，我有没来得及 看的作业，斑竹会作出点评。 吉英雷(21516989) 19:00:367：00-9:30快图答疑 吉英雷(21516989) 19:00:449：30 后历史答疑 龚恺(691828432) 19:00:46斑竹给我的时间也太短了 吉英雷(21516989) 19:00:58请各位网友都上线，不要隐身，以免误删人龚恺(691828432) 19:01:15我指的是准备的时间 吉英雷(21516989) 19:01:46请各位网友都把字颜色改成黑色，答疑者字颜色改成红色吉英雷(21516989) 19:

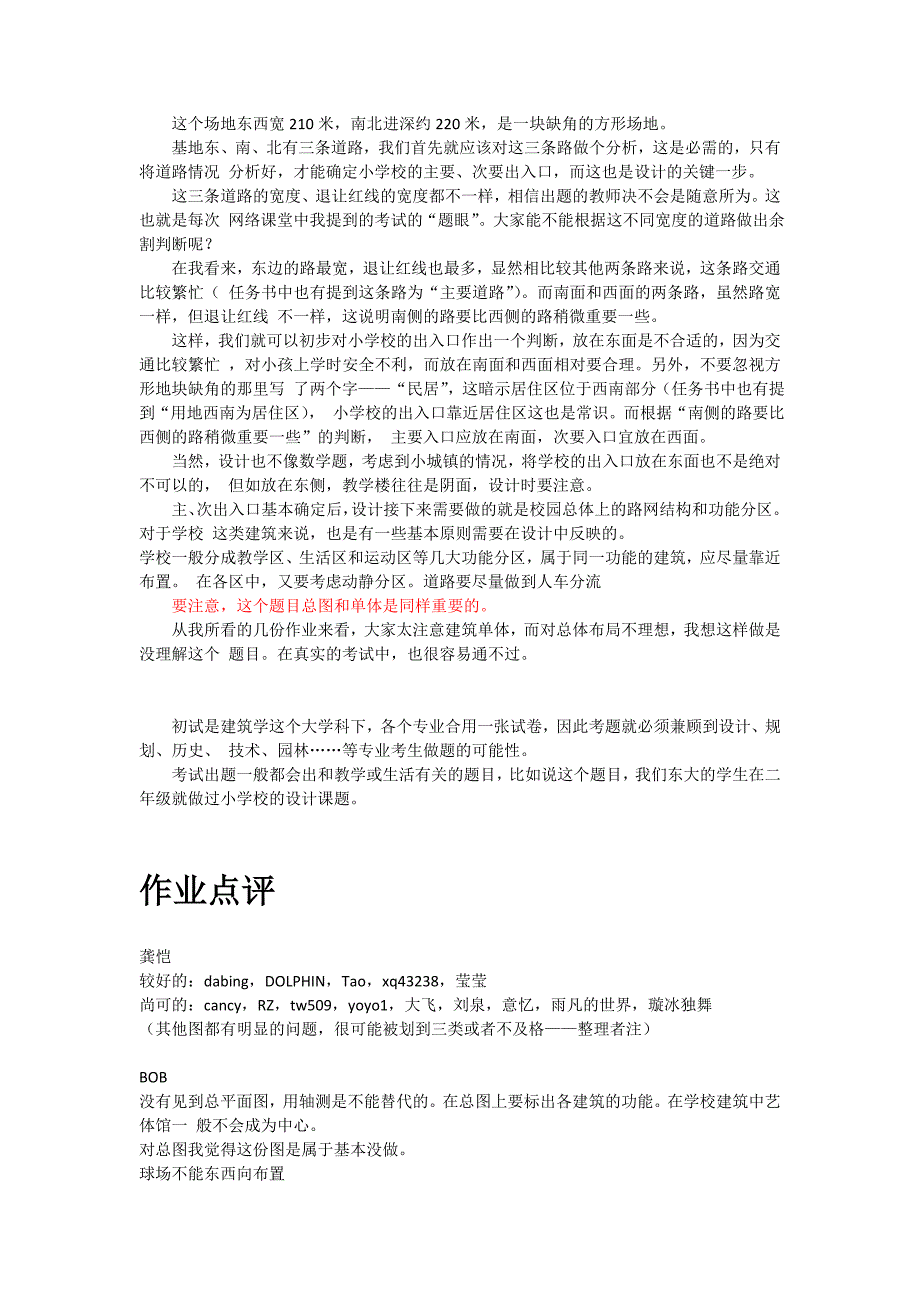

3、02:48先请龚老师总评，然后再自由提问 龚恺(691828432) 19:02:59下面就开始讲一下这次斑竹给大家做的快题 龚老师分析讲解此次快图首先，我们进入做快图时，要先将任务书分析一下。这是做快题时非常重要的一环，千万不要上手 就开始画图了。 这个场地东西宽210米，南北进深约220米，是一块缺角的方形场地。 基地东、南、北有三条道路，我们首先就应该对这三条路做个分析，这是必需的，只有将道路情况 分析好，才能确定小学校的主要、次要出入口，而这也是设计的关键一步。 这三条道路的宽度、退让红线的宽度都不一样，相信出题的教师决不会是随意所为。这也就是每次 网络课堂中我提到的考试的“题眼”。大
4、家能不能根据这不同宽度的道路做出余割判断呢？ 在我看来，东边的路最宽，退让红线也最多，显然相比较其他两条路来说，这条路交通比较繁忙（ 任务书中也有提到这条路为“主要道路”）。而南面和西面的两条路，虽然路宽一样，但退让红线 不一样，这说明南侧的路要比西侧的路稍微重要一些。 这样，我们就可以初步对小学校的出入口作出一个判断，放在东面是不合适的，因为交通比较繁忙 ，对小孩上学时安全不利，而放在南面和西面相对要合理。另外，不要忽视方形地块缺角的那里写 了两个字“民居”，这暗示居住区位于西南部分（任务书中也有提到“用地西南为居住区）， 小学校的出入口靠近居住区这也是常识。而根据“南侧的路要比西侧的路稍微
5、重要一些”的判断， 主要入口应放在南面，次要入口宜放在西面。 当然，设计也不像数学题，考虑到小城镇的情况，将学校的出入口放在东面也不是绝对不可以的， 但如放在东侧，教学楼往往是阴面，设计时要注意。 主、次出入口基本确定后，设计接下来需要做的就是校园总体上的路网结构和功能分区。对于学校 这类建筑来说，也是有一些基本原则需要在设计中反映的。 学校一般分成教学区、生活区和运动区等几大功能分区，属于同一功能的建筑，应尽量靠近布置。 在各区中，又要考虑动静分区。道路要尽量做到人车分流 要注意，这个题目总图和单体是同样重要的。 从我所看的几份作业来看，大家太注意建筑单体，而对总体布局不理想，我想这样做是没
6、理解这个 题目。在真实的考试中，也很容易通不过。 初试是建筑学这个大学科下，各个专业合用一张试卷，因此考题就必须兼顾到设计、规划、历史、 技术、园林等专业考生做题的可能性。 考试出题一般都会出和教学或生活有关的题目，比如说这个题目，我们东大的学生在二年级就做过小学校的设计课题。 作业点评龚恺较好的：dabing，DOLPHIN，Tao，xq43238，莹莹 尚可的：cancy，RZ，tw509，yoyo1，大飞，刘泉，意忆，雨凡的世界，璇冰独舞 （其他图都有明显的问题，很可能被划到三类或者不及格整理者注）BOB没有见到总平面图，用轴测是不能替代的。在总图上要标出各建筑的功能。在学校建筑中艺体馆
7、一 般不会成为中心。对总图我觉得这份图是属于基本没做。球场不能东西向布置艺体馆宜组合成一座建筑。在评卷时，这是一份不完整的作业。cancy学校应设一次出入口，为后勤等机动车服务。总图布置基本可以，合理。教学区中间最好不要有机动车穿越。图太小了点，有些功能看不清楚。风雨操场室内要布置。 dageng操场和篮球场必须南北向布置，你放成东西向了。风雨操场宜有一些看台因为它的层高比较高，有些空间可放在看台下，考虑空间的综合利用。我发 觉前三个作业都没考虑到这一点。其实艺体馆中很多房间可以围绕球场布置，或是放在球场的三条边，两侧。 miya田径场为什么要斜着摆？生活宿舍区在那里？Chuyue(莫点评)1
8、北立面画反了，被MIRROR过了2.校门最好不要放在城市主要道路上，不安全3.轴测图的线还是应该画直了，否则建筑都是歪的4.单体平面布置还不错陈文(莫点评)1轴测图上要表明建筑功能2轴测图画的太粗，体块关系，建筑风格要表达出来3剖面上没有表达出大跨的结构4平面、剖面上要表明结构，比如柱子5风雨操场为什么会有两层，要画清楚，内部要有布置6二楼疏散距离不够Daibing(莫点评)1校门最好不要放在城市主要道路上，不安全2总平上要标层数、停车，画出建筑风格3更衣要离运动功能近点，4风雨操场右下角的疏散距离太长，多开门或者改变入口位置5流线太长，入口凹进去太深，进去要回过来走，可能有人就直接从次入口
9、进了6剖面要剖空间变化的地方，建议纵向剖一道7入口广场太局促，应该再大一点DOLPHIN(莫点评)1校门最好不要放在城市主要道路上，不安全2总平上要标层数、停车，画出建筑风格3很多房间不能用，比如梯形的乒乓室，小的一头太窄，有的乒乓中间有柱子，舞蹈房也有柱子4门厅太小，不利于大量人流集散，室内交通最好环通jianzhuguan409(莫点评)1校门最好不要放在城市主要道路上，不安全2总平上要标层数、停车，3风雨操场右下角疏散居里太长，多开门或者改变入口位置4单体建筑和全校总体风格不太协调，没有呼应5校园内消极空间太多，不利于人的停留与活动6画室尽量朝北，不要朝西orchid0078(莫点评)1
10、校门最好不要放在城市主要道路上，不安全2运动场离教学楼太近，影响上课3教学楼和办公楼太厚，影响采光4体育场地应该集中布置5更衣室因该离体育功能近点6艺体馆里很多功能都是东西朝向的，不好7风雨操场要布置xq43238(莫点评)1校门最好不要放在城市主要道路上，不安全2体育场地应该集中布置3运动场离教学楼太近，影响上课4剖面的比例不对，尺寸和画出来的图不符大飞：(莫点评)1主入口开在了城市干道上2轴测图中的建筑面积失准，图书馆太小艺体馆太大，建议定好参照系，个人认为可以以1000M2作为一个基本单元块（不是说一定要成为一块），教学5个块，图书1个半，这样好估算大小。3布图乱，慎用粗线条，会妨碍主次
11、判断4管理和更衣调换位置，这样就不用多出一段廊5面积浪费严重，休息/交流厅无用6锅炉房浴室布置在沿街朝南立面对街景影响大，有污染，容易干扰到旁边民居。大华：(莫点评)1主入口离城市交叉口太近，有条件的话应至少在72米之外2没有次入口。3操场不能东西向布置！4公共空间太分散，距离远5风雨操场6楼梯太多，厕所不便7更衣室门口不宜直接对大厅8一层要注标高小贩：(莫点评)1教学楼、宿舍面积不够2主要公共空间太深，应在主入口附近3主次入口不明显4门卫室外厕所等功能没有布置意译：(莫点评)1锅炉房浴室布置在沿街朝南立面对街景影响大，有污染，容易干扰到旁边民居。2住宿、教学分区不明确，篮球场影响图书办公3楼
12、高失真，住宿面积不够4艺体馆交通面积浪费5主次大厅没有区别6分析图大而多，影响二层平面辨别7透视尺度有问题8没有柱子？质朴：(莫点评)1不要做容易被推翻的方案，方案不要求有太多的新意，只要做平常方案做好就行了，比方说这种功能综合的连接体太强调概念，艺体馆建议尽量墙体正交。2透视好好画一张就够了，现状需要加强3线条画的太草，剖面错误多，建议用尺规4内部功能混乱，分区不明确，有暗房间5艺体馆南北距离太远，一层交通空间浪费严重6排版不均衡，图面重点不突出，颜色太花7建议横排版，多看看快题100例上的布图和用色，建议多临摹。旋冰独舞：(莫点评)1造型设计能力希望加强2理解题意：只画轴测！3总图和平面都
13、尽量不要扭转角度4发图的时候请写上功能名称！5分区混乱：教学楼浴池与食堂置于一处有干扰6厨房呢？7风雨操场必须有直接对外出口韬光养晦(莫点评)1次入口跟主入口没有区别2操场不能东西向布置3次入口如何进到庭院？4管理面积不够5乐器库不应为套间6门厅应能直接通至风雨操场，不应穿其他房间RZ基本功能分区可以，入口虽开在东面，但在布置上已做了退让，同时也兼顾到了入口的景观。但也存在着一些问题：我猜那四连排的是教学楼，三连排的是宿舍（但设计最好不要让人去猜），这两组建筑的前后间距不够，教学楼除了考虑日照外，楼和楼之间至少要有25M的距离。篮球场太偏了，不利于学生去活动。单体建筑布置较紧凑，采用天井采光，
14、都是较好的，缺点是大空间没有布置雨凡的世界：(莫点评)1：总图部分：分析图不专业，不能说明问题，功能分区指教学区，生活区，活动区，交通分析指车流，人流，停车场等。分区要明确，比如功能分区要动静结合，教学楼的北面不宜被篮球场环绕。2：单体部分：艺体馆瞬时人流量较大，门厅设计太小，和楼梯结合不好，且未能发挥门厅作为疏散的目的。一层厕所太多，且位置不理想，如门厅入口右拐的厕所，其实这样的小建筑，厕所一个就够了，单个厕所增加蹲位即可。适当增加辅助用房，比如一般艺体馆会有大量的器械，需要有较大的储藏间。造型一般，比如东立面上的大面积的开窗，缺乏推敲，早晨阳光刺眼，影响运动员视线。3：表现部分轴侧图表现过
15、于简单，仅仅为体快，可以适当加些窗，屋顶做一些处理等等。莹莹：(莫点评)版式做了设计，不错，就是粗线稍多，1：总图部分：校园内部道路太均质，应有主次，且注意人车分流，教学区不宜有大量的车辆穿行。分析图应该主要是总图的分析图，且轴线分析图有点拼凑的痕迹，从总图上看轴线不明显。轴侧图未标明出入口。 2：单体部分：艺体馆主入口方向不理想，应该迎合生活区和教学区。乒乓球和画室不宜放在一层，可以竖向布置分区造型尚可，但东立面上的大面积的开窗，缺乏推敲，早晨阳光刺眼，影响运动员视线。剖面太粗糙。透视图表现尚可，但稍小。鹏鹏在总图上，最大问题是操场的朝向不对。教学区的布置较好，但生活和后勤区布置就完全没有形
16、成较好的空间，比较散乱。建筑单体虽紧凑，但低空间的房间一面完全没有采光通风，相对来说，我刚评的前一个同学采用天井的方法就解决了问题。 鹏鹏的作业还有个问题，体育馆和教学楼相对，这样会有干扰的 设计自由提问关于图纸想问一下，我现在用的纸长宽都比A1小四、五厘米，可不可以？没问题其实评图老师是不大会追究你的图纸大小的以考试要求为准，不要出入太大关于各主要图目总图上应该抓住什么样的重点呢？分区，流线是总图布置的关键快题时间不够时候，可以牺牲省略画剖面吗？剖面一般是题目的要求之一,不可省略 图里没有单体的透视可以吗 如果是任务书里写明的就一定要画 单体透视看出题的要求画了轴测还需要画总平面么？但是总图
17、任务书上没有要求?考试的时候如果没要求也一定要画吗? 不一定，但要在轴测上交待清楚交通、停车画总图有利于你总体设计思维的表现，尽量画出来总评和轴测两个图都要画马? 我觉得两个都要画 请问这个题目的规划和单体建筑设计哪个更重要一些？ 如一定要比较的话,总图会更重要些 龚老师重点强调了总图。大家要注意这次安排总平面轴测的目的是什么？我的意思是，在总轴测里的单体是不是会因为太小而表现不到位轴测按比例画就是所要表现的深度 分析图是画还是不画这种情况就是多少也要画点 分析图在规划中比较重要，规定了要画必须画 分析图 有哪几项内容?看你设计的精彩点在哪 分析图至少要画上功能分区和交通 分析图如流线，基本功
18、能 分析图要能说明问题，功能分区指教学区，生活区，活动区，交通分析指车流，人流，停车场等。大空间一定要剖到吗? 大空间当然要剖到 剖面要反映空间有变化的地方，剖面最好还要剖到入口剖面要反映空间有变化的地方，有虚实的变化，比如入口如果不知道怎么表达大空间的结构，画上错了怎么办，和没剖大空间 哪个更差呢两个都差是不是不用画梁的？剖面要画梁的请问老师好像整个重心都偏向了规划 ,单体的功能很少考虑,东南对单体的要求只是满足基本,对于单体是不是不用去发掘了?规划如果做不好，怎么来做单体呢？！ 关于风向想问一下,风向的问题 这个图里如何考虑?风向的问题,本题中可以不考虑关于表现可以所有的图全来线条的吗，不
19、要色彩？可以但是会影响效果 白描线图最好加深阴影 是不是有些图比例可以缩小？一张A1似乎确实很难排开 比例按照题目的要求来画 有时候老师出题,按比例在图纸上排下,也是一个考点 轴测不一定使用尺规 大比例要对，徒手画也可以表现是不是就是指的是透视呢 轴侧图也是表现图 字和图框能不能写好带进去原则上是不可以的，但是可以提前打好铅笔的网格、图框。提前做这些也会影响排版的灵活性，并不建议大字只写“快题设计”可以不？可以平面的窗户一定要表现出来吗不需要关于题目的问题，如果只写了快题设计会不会因此被扣分？不会剪力墙的剖面怎么画啊 大致画出是梁柱还是网架就可以 轴策角度是不是只有45，30，60度45度轴策
20、不变形，比较好看 这是最基本的，还有正轴测，但是考试一般不用 需要标高？需要的效果图会不会要求画轴测啊?应该是透视图的可能性更大一些吧 都有可能初试是用不用写设计说明和经济指标？ 不用需要写设计说明么？可以写，不必须分析图就是最好的设计说明关于任务书和本次设计任务书里的更衣室有点不明确 是风雨操场的吗？ 应该是风雨操场的 大家注意最好不要把功能布置到风雨操场两边，这样容易浪费大厅附近的交通面积 请问柱网一定要布置吗 可不可以先不管柱网把建筑先设计出来 最后再按一定的距离步柱网？ 设计的时候建议大家估算一下功能大小，按照一个或几个块把功能往进塞，这样柱网的布置能少些问题风雨操场室内要布置画些什
21、么呢？看台么？看台，球场 操场的跑道也要南北向吗？我是东西向跑道，里面是南北向球场，这个可以吗？不可以 还有，给的乒乓球房间怎么是1：2的？不是说采光不好吗 运动房间采光要求可以低点 教学楼和运动场 距离有规范要求,如果不满足类似的规范, 会在多大程度上影响成绩?我看大家的乒乓球室面宽都是短边吧 这样是不是不符合规范要求？设计不要过分的拘泥于细部，之要不违反大的设计原则即可。还有题目中给定的房间尺寸不能灵活一下吗？一定要按照给的设计吗？不要被肉眼看出来就行，可以有一点出入 请问大空间 应该采用什么结构 大空间一般采用绗架或者网架结构如果题目里没给出具体的房间尺寸，这次是给出了乒乓球房间的，如果
22、没给出，我们是不是最好不要做1：2比例的房间？是的乒乓球房间可以没有中间的隔墙吗 可以文体馆可以做成两个房子么？风雨操场应该尽量利用8m高的空间布置，最好不要把文体馆做成两个房子对于8平方米的琴房，该怎么考虑？是在一个大空间中做轻质隔断是不是好一些？轻质隔断，可以乒乓球房间的入口不应该放在短边吧，这样不符合14米的规范要求，阅卷时是不是考虑到这评分呢？对于这题目你们考虑的问题太小了，你们应该多考虑总图上的问题考快图不是考规范.但是要避免规范画室放在音乐舞蹈上面可以吗? 可以的，但是尽量不要把小空间放到大空间上校园内消极空间太多，不利于人的停留与活动，这是什么意思呢？就要有点围合 地形图上的民居
23、部分，除了交通的，入口的考虑，是不是还有学校内操场的噪音问题？需要居民楼不要和操场靠在一起操场不要紧靠教学需要设置环道么？不需要设置一圈消防环路，要看具体的方案。不要硬加任务书里教学是5000平米，艺体是2200平米，前者是否包含后者？我按24班计算下，教学楼也就3000平米足够了不包括，因为教学楼不是24班就够了。还应包含诸如阶梯教室，教员休息室、厕所等画出建筑风格是什么意思?学校建筑要有校园建筑的性格大致有虚实关系、开窗，层数、体量主要道路那里如果开了个车行入口对否？主要入口在次要道路上都可以风雨操场在二层,底部架空2/3.风雨操场用井字梁可以吗?可以，但一般出题不会出现这种情况一般不要架
24、空，除非用地紧张，和人流复杂的情况下琴房可不可以做暗房间？ 最好一个暗间都没有 环道作为主要道路我做了九米 支路做6米可不可以？环道做7m就够了 南京的主导风向是什么？夏季东南风，冬季西北风 风向不是主要考虑问题 校园的步行距离和老师分析的入口有没有冲突呢?没有冲突，因为这个校园的总体规划也就是200mX200m不出400m的步行范围 任务书没没有提出汽车停车场的设计要求，在做总平面时可不可以自己加上，因为觉得这是总平必不可少的是的需要考虑个商店在这次规划中吗？小卖部？是不是考虑太细？太细了把三大分区分好就行了 三层的教学楼我觉得至少离校门在3040米以上,老师,我觉得绿化带,双车道加上停车位
25、要不了这么远的距离吧?这个问题需要考虑哪些方面啊?是不是大概就行了,不用太细是大概就可以了，但是要有足够的退让距离 最好结合广场什么的， 规划人车分流要严格考虑吗 要考虑的是否可以说说那些是致命的问题，比如，朝向，消防，黑房间都是致命的问题 做规划时 厨房应该和餐厅连为一体吧？不应该分开，而任务书是分开给的，给人的感觉是要做两各建筑 要连起来柱网是不是要求较严格？是不是柱子必须表示出来？柱网要合理，柱子要表示 乒乓可以放在一层么？可以最近几年的考试都偏规划,请问今年是不是也一样? 考察都是全面考察。但是考察的重点不一样。没有偏这一说操场长轴必须是南北向，龚老师能给个原因吗？操场长轴必须是南北向
26、常识请问功能分区的时候在平面上分是一种,划分功能块，还有一种是分层,一层 二层，哪种更好一些,如果分不好是 致命的错误吗？两种都可以评图的时候，老师会不会对特定的建筑类型有特定的建筑语言的要求？比如会不会说，同学作的艺体馆“看起来不象艺体馆”，“却像博物馆”之类的？一般不会，但老师经常会说“把小建筑做成大建筑了” 就是指建筑的尺度不对，只是会影响评分的 关于时间和题量但是感觉题目量好大啊上图板要快，构思方案不要太拘泥于细部 这个题目量较大,六小时吃力,是正常的 去年题量比这次的略微大一点 现在的题目一般会有好几项 所以大家要分派好时间6小时同时作设计和规划时间很紧张阿在做快题时如果是考设计,
27、那规划做得简一点可以么?应该是不可以的 也就是说在答题纸上的图和A1的图加起来6个小时么？ 是的去年的题是怎么样的？去年的题：去年是给了一个专科学校的总平面，让大家标出每幢楼是什么功能，然后在给的总平上画分析图，然后要求在预留用地内增建几幢建筑，好像是四幢科研楼，一幢图书馆，一个会议中心，这个是规划内容以上都是做在答题纸上最后在自己带的A1 纸上画出：所做增建部分的轴测图、设计单体建筑会议中心，面积1000左右，要求平立剖，不要求画表现吃饭时间算在画图是时间里面么？ 没有吃饭时间，建议大家带一点补充热量的食品，如巧克力，可以适当带点水。可以去厕所么？可以关于考试及器材快图考试时，我们可以带哪些东西进入考场 铅笔、色比（马克笔等）、橡皮、小刀、丁字尺、三角板、图纸、草图纸等景观的图示谁评的？设计初试的题目，各个专业都是一样的，但是是由不同专业的老师来评图的考试在哪里考？桌子怎样在东大考试的同学一般在前工院或者中大院，前工院的桌子是带斜面的
