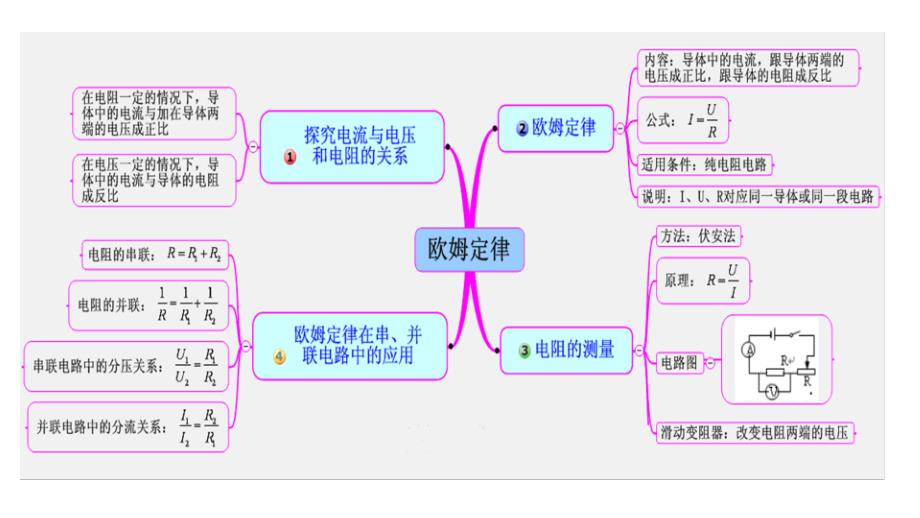

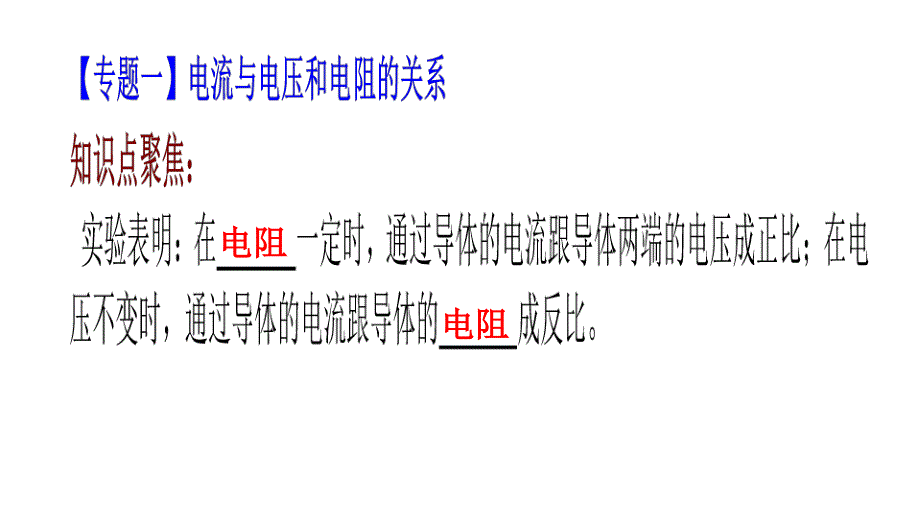

1、第十七章第十七章 欧姆定律欧姆定律电阻电阻电阻电阻探究一探究一：探究探究“电阻一定时，电流跟电压电阻一定时，电流跟电压之间的关系之间的关系”器材：电源、电阻（10）、滑动变阻器、电流表、电压表、开关、导线等器材实验：实验实验：(1)连接电路时，开关应 ，并将滑动变阻器的滑片滑到 端。(2)闭合开关后，他发现电流表和电压表的指针偏转情况如上图乙所示，出现这种情况的原因可能是 。(3)通过实验，他记录了电压与电流相对应的有关数据，如下表，根据表格中的数据，你能得到的结论是 。探究二：电压一定时，电流跟电阻之间的关系电压一定时，电流跟电阻之间的关系实验：在探究导体的电流跟电阻关系的实验中：实验：在探
2、究导体的电流跟电阻关系的实验中：（1）请用笔画线代替导线，将如图所示的实验电路连接完整；（2）某小组同学选择了阻值不同的多个定值电阻做实验，实验过程中，每次更换定值电阻R后，都应通过调节 ，保持 示数不变；（3）该小组的两位同学分别描绘了电流随电阻变化的I-R图像（如图所示），正确的是 。（填选项字母）【专题二】欧姆定律知识点聚焦：1欧姆定律的内容为：导体中的电流，跟导体两端的 成正比，跟导体的电阻成 。其数学表达式为：。公式中的I、U、R 的单位必须分别是 、。2把几个导体串联后，相当于增加了导体的 ，因而总电阻比串联前的任一电阻都 。把几个导体 联后，相当于增加了导体的 ，因而总电阻比并联
3、前的任一电阻都 。典题探究：典题探究：【考点一】对欧姆定律的理解【例1】由欧姆定律公式I=UR变形得R=UI，对此，下列说法中正确的是 （）A加在导体两端的电压越大，则导体的电阻越大B通过导体的电流越大，则导体的电阻越小C当导体两端的电压为零时，导体的电阻也为零D导体的电阻跟导体两端的电压和通过导体的电流无关【例2】在某一温度下，两个电路元件A和B中的电流与其两端电压的关系如图所示。则由图可知，元件A的电阻为 ；B的电阻 （填“大于”、“小于”或“等于”）A的电阻。【考点二】：由滑动变阻器滑片的移动引起的动由滑动变阻器滑片的移动引起的动态电路变化问题态电路变化问题方法指导：方法指导：1.1.先
4、用先用“去表法去表法”简化电路后判断出电路连接方式并画出简化电路后判断出电路连接方式并画出直观等效电路图。直观等效电路图。2.2.明确各电表测量对象。明确各电表测量对象。3.3.明确滑动变阻器的哪一段电阻接入了电路以及当滑片滑明确滑动变阻器的哪一段电阻接入了电路以及当滑片滑动时该部分电阻如何变化。动时该部分电阻如何变化。4.4.最后依据欧姆定律和电路特点分析判断。最后依据欧姆定律和电路特点分析判断。【例1】如图所示电路中，电源电压保持不变，闭合开关S后，将滑动变阻器R2的滑片P向右移动，在此过程中，电流表A示数_，电压表V1示数_，电压表V2示数_。（选填“变大”、“变小”或“不变”）.【例2
5、如图所示，电源电压保持不变，当滑动变阻器滑片P向右滑动时，电表示数的变化情况是（）A、电压表V示数变小 B、电流表A1示数变大C、电流表A2示数变大 D、电流表A1示数变小【考点三】：由开关的开闭引起的动态电【考点三】：由开关的开闭引起的动态电路变化问题路变化问题方法指导方法指导：1.先用“去表法”简化电路，然后根据开关的通、断画出每一个状态的直观等效电路图（短路部分和断路部分要去掉）。2.明确各电表在两种电路状态时的测量对象。3.最后依据欧姆定律和电路特点分析判断。【例】如图所示的电路中，电源电压恒定，当开关S闭合时（）A.V示数变小，A示数变大 BV示数变大，A示数变小CV示数不变，A示
6、数变小 DV示数不变，A示数变大1在下面电路图中，把滑动变阻器的滑片向右滑动时，各表的示数的变化情况是()A电压表示数变大，电流表示数变大 B电压表示数变大，电流表示数变小C电压表示数变小，电流表示数变大 D电压表示数变小，电流表示数变小2.如图所示的电路，电源电压不变，开关S闭合后，当S1由断开变为闭合时，则AA1示数变大，A2示数不变BA1示数变大，A2示数变大CA1示数不变，A2示数不变DA1示数不变，A2示数变小【专题三】：实验探究【专题三】：实验探究伏安法测电阻伏安法测电阻知识点聚焦：1.用电压表测出电阻两端的 ，用电流表测出此时通过电阻的 ，根据公式R ，就可以计算出电阻的阻值。这
7、种用电压表和电流表测定电阻的方法叫做 法。公式R=UI 提供测量导体电阻的方法。因为导体的电阻是导体本身的一种性质，其大小与电流和电压无关，只由它本身的 、和 决定。2.在测量电阻的阻值时，使用滑动变阻器的目的是改变流过电路中的 ，同时改变电阻两端的 ，这样就可以测出几组数据。求出各组电阻的阻值后，通过求 值减小实验的误差，使测量结果更准确。实验：小王在测电阻的实验中选用的器材及连接的部分电路如图所示。（1）请在方框内画出实验电路图，并把实物图连接完整。（2）实验中连接电路时，开关应_，滑动变阻器的滑片P应置于_端（选填“A”或“B”）。（3）实验所得数据如下表：根据表中数据可得Rx_。（4）
8、电路连接好后，当小王闭合开关发现：电流表的示数几乎为0，电压表的示数接近电源电压3V造成这种现象的原因可能是（）A、电阻Rx被短路 B、电阻Rx被断路C、滑动变阻器接入电阻太大【专题四】：欧姆定律在串并联电路中的【专题四】：欧姆定律在串并联电路中的应用应用（1）欧姆定律结合串联电路的特点进行计算【例1】如图所示，R1=10，闭合开关S后，电压表V2的示数U2=2.4V，电流表A的示数I=0.4A。求：（1）电压表V1的示数U1。（2）电阻R2的阻值。（2 2）欧姆定律结合并联电路的特点进行计算）欧姆定律结合并联电路的特点进行计算【例2】如图所示，R1=30，R2=10，闭合开关后，电流表的示数为0.2A。求：（1）电源电压；（2）电路总电流。
