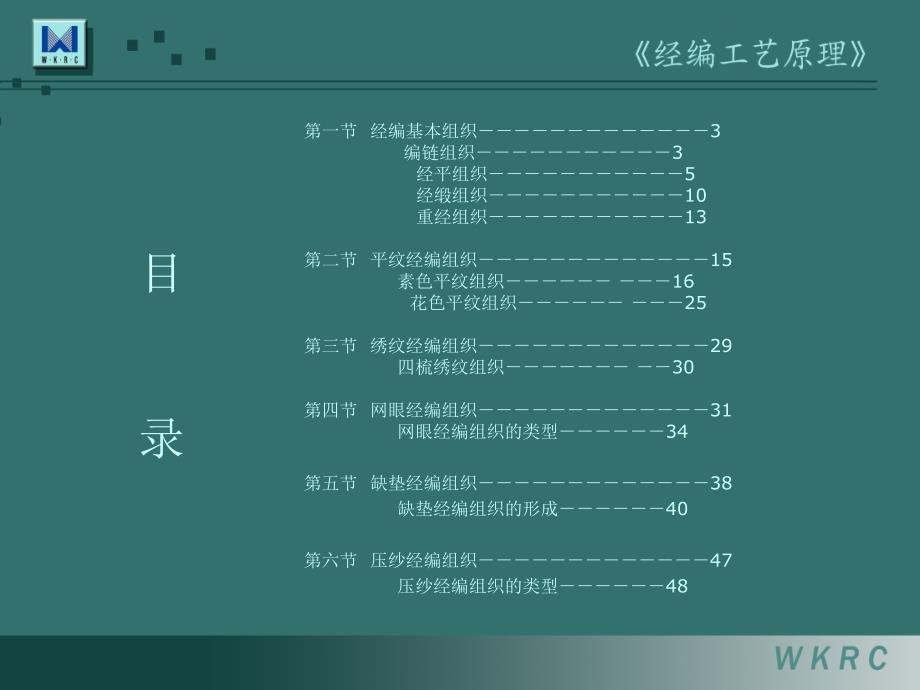

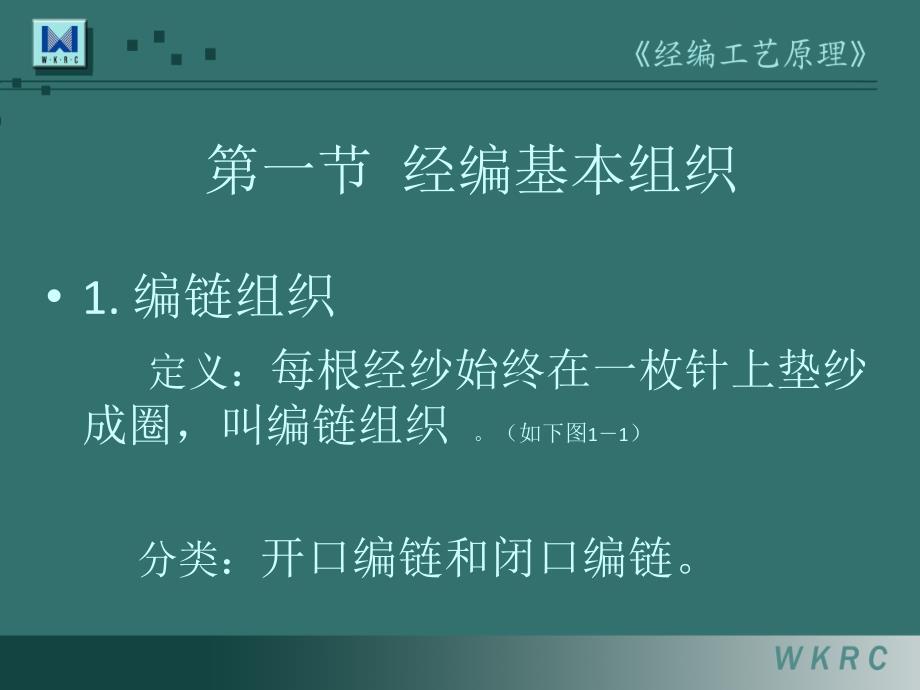

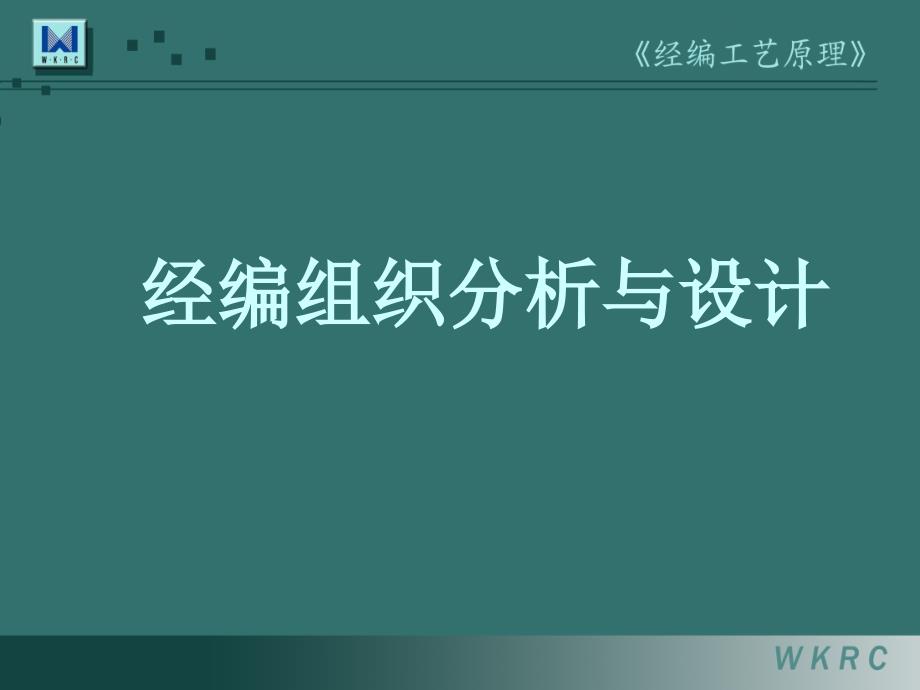

1、 经编组织分析与设计经编组织分析与设计目录第一节 经编基本组织3 编链组织3 经平组织5 经缎组织10 重经组织13第二节 平纹经编组织15 素色平纹组织 16 花色平纹组织 25第三节 绣纹经编组织29 四梳绣纹组织 30第四节 网眼经编组织31 网眼经编组织的类型34第五节 缺垫经编组织38 缺垫经编组织的形成40第六节 压纱经编组织47 压纱经编组织的类型48第一节 经编基本组织1.编链组织 定义：每根经纱始终在一枚针上垫纱 成圈，叫编链组织。（如下图11）分类：开口编链和闭口编链。编链特点编链特点 1.纵行之间无联系，只能编织成细条子不能单独使用，是形成网孔的基本方法。纵行之间无联系，

2、只能编织成细条子不能单独使用，是形成网孔的基本方法。2.编链组织纵向延伸性较小，因此欲制得纵向延伸性较小得织物，应考虑编链组织编链组织纵向延伸性较小，因此欲制得纵向延伸性较小得织物，应考虑编链组织 3.逆编结方向易脱散。利用其脱散性，在花边生产上使用，作为分离纵行。逆编结方向易脱散。利用其脱散性，在花边生产上使用，作为分离纵行。图112.经平组织 定义:每根纱线轮流在两枚针上垫纱成圈的组织，称为经平组织。分类：根据两枚织针横跨的纵行数，可以分为二针经平，三针经平，四针经平等。2.1 二针经平组织 定义：每根纱线轮流在相邻的两枚针上垫纱成圈的组织称为二针经平组织。如下图注意：1.在二针经平组织中

3、由于纱线弯曲处力图伸直，使线圈处于倾斜状态，因此经平组织的线圈纵行呈曲折形排列在针织物中。2.线圈向着延展线相反方向倾斜GB1：1-0/1-2/GB1：0-1/2-1/开口经平开口经平闭口经平闭口经平2.2 三针经平组织 定义：横跨3针范围的经平组织，称为三针经平组 织，又称经绒组织。如图：闭口经绒：1-0/2-3/开口经绒：0-1/3-2/2.3 四针经平组织 定义：横跨四针范围的经平组织，称为四针经平组 织，又称经斜组织。另外，经平组织可以横跨9个纵行，甚至出现14针经平组织。经平组织中，一般延展线愈长，横向延伸性愈小。图示为图示为5 5针经平组织针经平组织2.4 经缎组织 定义：每根纱

4、线依次在3枚以上的针上成圈的组织叫做经缎组织。如下页图 经缎组织往往由开口和闭口线圈组成。一般在垫纱转向时采用闭口线圈，而在中间得则为开口线圈。显微镜下的经缎组织显微镜下的经缎组织闭口经缎 ：5-4/3-4/2-3/1-2/0-1/2-1/3-2/4-3/开口经缎 ：4-5/4-3/3-2/2-1/1-0/1-2/2-3/3-4/2.5 重经组织 定义：每根纱每次同时在相邻的两枚针上垫纱成圈的组织。重经组织有闭口和开口线圈，其性质介于经编与纬编之间，具有脱散性小，弹性好等优点。显微镜下的重经组织显微镜下的重经组织 开口重经平开口重经平 闭口重经平闭口重经平第二节 平纹经编组织 定义：采用两把或

5、三把满穿的梳节，作基本组织垫纱运动，坯布表面形成平纹效应，这样的组织，称为平纹经编组织。分类：根据是否配置色纱，可分为素色平纹经编组织和花色平纹经编组织。1、素色平纹经编组织 双梳组织常以两把梳节所组织命名，常将前梳组织的名称放在前面，后梳作经平组织.素色平纹组织种类1.经平/经平组织2.经绒/经平组织 3.经平/经绒组织 4.经斜/经平组织 5.经斜/经平组织1.1 经平/经平组织定义：两把梳节都采用经平组织，垫纱运动方向相反，又称双经平组织。显微镜下双经平组织1.2 经绒/经平组织 定义：前梳采用经绒组织，后梳采用经平组织。特点：这种结构可能是最轻的平布结构，织物尺寸稳定性好，厚薄适中，因

6、此该组织广泛用于衬衣和外衣织物的生产。显微镜下经绒/经平组织1.3 经平/经绒组织 定义：前梳采用经平组织，后梳采用经绒组织。特点：该组织将延展线 长的放在后梳，延展线 短的放在前梳，长延展线易起毛起球，夹在坯布里面，短延展线不易起毛起球，在织物外面，其缺点是手感及毛型较差。1.4 经斜/经平组织 定义：前梳采用经斜组织，后梳采用经平组织。特点：工艺背面具有软滑的浮线，经加工可形成圈毛绒坯布或经割绒加工形成割绒坯布。用这种方法加工的织物也称拉绒织物 1.5 编链/经斜组织 定义：前梳采用编链组织，后梳采用经斜组织。特点：由于这种坯布纵向延伸性小，因此坯布的尺寸稳定性比较好。显微镜下编链/经斜组

7、织2花色平纹经编组织 定义：在满穿双梳组织的基础上，采用一定根数。一定顺序穿经的多色经纱可以得到各种颜 色的花纹。种类：1.有色纵条 2.图案花纹菱形图案方格图案六角形图案2.1 有色纵条 采用色纱，可以得到最简单的花纹是有色纵条。所有满穿双梳组织均可以得到这种纵条。2.2 图案花纹 在基本满穿双梳组织的基础上，可以利用一定的穿经方式与适当的垫纱运动相配合，得到菱形、方格、，六角形等花纹图案。2.21 菱形图案菱形图案 垫纱数码垫纱数码GB1：1-0/1-2/2-3/3-4/4-5/5-6/6-7/7-8/8-9/8-7/7-6/6-5/5-4/4-3/3-2/2-1/GB2：8-9/8-7/

8、7-6/6-5/5-4/4-3/3-2/2-1/1-0/1-2/2-3/3-4/4-5/5-6/6-7/7-8/2.22 方格图案方格图案垫纱数码：GB1：1-0/1-2/1-0/1-2/1-0/1-2/1-0/3-4/7-8/7-6/7-8/7-6/7-8/7-6/7-8/5-4/GB2：7-8/7-6/7-8/7-6/7-8/7-6/7-8/5-4/1-0/1-2/1-0/1-2/1-0/1-2/1-0/3-4/第三节第三节 绣纹经编组织绣纹经编组织 定义：定义：一般采用后面的梳节形成底布(可以是平布，也可以是网眼)，前面带空穿的梳节成圈编织，且常常采用较长的针背垫纱，这样可以形成立体花纹

9、这种方法类似绣花，称其为绣纹经编组织。3.1 四梳绣纹组织垫纱运动上图表示的是四梳绣纹组织垫纱运动。GB3和GB4梳满穿形成编链/经斜组织。GB1、GB2梳采用红、黄两色部分穿经形成曲折绣纹。GB4 GB3 GB2 GB1第四节第四节 网眼经编组织网眼经编组织 定义：相邻的线圈纵行在局部失去联系，从而在经编坯布上形成一定的网眼，这种组织 称为网眼经编组织。经编网眼是经编方法的一大特色，形成方法多种多样，梳节既可以空穿，也可以满穿。1.1 网眼经编组织的形成如上图，为了形成孔眼，必须使三相邻的线圈纵行在局部失去联系。但在每一个横列中，于每枚针上均可以垫到纱线，这就保证了线圈不致脱落，线圈纵行不

10、会中断。1.2 网眼经编组织的规律根据这种组织的形成原则，可知以下规律：根据这种组织的形成原则，可知以下规律：1.在每一个编织横列内，在编织宽度的所有针上在每一个编织横列内，在编织宽度的所有针上必须至少垫到一根纱线。必须至少垫到一根纱线。2.在相邻纵行间没有联系，单纱线圈的歪斜使此在相邻纵行间没有联系，单纱线圈的歪斜使此两纵行相互分开，在没有延展线处形成眼两纵行相互分开，在没有延展线处形成眼 。3.一般在孔眼间的纵行数将与一般在孔眼间的纵行数将与1把梳节的连续穿把梳节的连续穿经数之和相对应。如在孔眼间有经数之和相对应。如在孔眼间有3个纵行，则个纵行，则梳节穿经为梳节穿经为2穿穿1空空 。4.一

11、般在穿经数和空经数一次相等时，至少有一一般在穿经数和空经数一次相等时，至少有一把梳节的垫纱范围要大于连续穿经数之和。把梳节的垫纱范围要大于连续穿经数之和。如穿经为如穿经为2穿穿2空，则至少有一把梳节在某些空，则至少有一把梳节在某些地方的垫纱范围为地方的垫纱范围为5针。针。2、网眼经编组织的类型1.变化经平类网眼经编组织2.经缎组织类网眼经编组织3.编链衬纬类网眼经编组织2.1 变化经平类变化经平类网眼经编组织网眼经编组织采用经平与变化经平相结合的组织。这样就在经平垫纱处形成较大地网眼。垫纱数码垫纱数码:GB1:1-0/1-2/1-0/2-3/2-1/2-3/GB2:2-3/2-1/2-3/1-

12、0/1-0/1-2/1-0/2.2 经缎组织类经缎组织类网眼经编组织网眼经编组织垫纱数码：垫纱数码：GB1:1-0/1-2/1-0/1-2/2-3/2-1/2-3/2-1/GB2:2-3/2-1/2-3/2-1/1-0/1-2/1-0/1-2/将经缎垫纱运动和经平垫纱相结合，可用1隔1穿经得两把梳节制得大孔眼的结构。以经编蚊帐坯布为例。2.3 编链衬纬类编链衬纬类网眼经编组织网眼经编组织。编链加衬纬组织是经编中形成孔眼最常用的一种方法，可以形成方格、六角等许多孔眼形状。以六角网眼为例垫纱数码：GB1:1-0/0-1/1-0/1-2/2-1/1-2/GB2:0-0/1-1/0-0/2-2/1-1

13、/2-2/第五节 缺垫经编组织 定义：一把或几把梳栉在某些横列不参加编织的经编组织称为缺垫经编组织。1.1 缺垫经编组织的形成 编织缺垫的梳栉在某些横列不作针钩垫纱（即缺垫）而只在针间摆动，其它梳栉继续编织。在编织缺垫横列时需要经纱较少，而编织正常横列时所需经纱较多，由弹性张力杆进行张力补偿，经轴的送经量为平均送经量，要求弹性张力杆具有较强的补偿能力。1.2 缺垫经编组织 的类型 1)褶裥类：它是由缺垫纱线将地组织抽紧形成褶裥的经编组织。编织褶裥的缺垫组织时，送经机构采用间隙送经机构。缺垫横列数越多，褶裥的效果越明显。2)图案类：利用缺垫的纱线在工艺反面显示的关系，可以形成一定的几何图案花纹.

14、第五节 衬纬经编组织 定义：在经编织物的线圈主干道与延展线之间周期 的衬入1根或几根纱线的组织称为衬纬经编组织。1.1 衬纬经编组织的类型 衬纬经编组织可以分为全幅衬纬和局部衬纬两种。(1)局部衬纬 局部衬纬衬入纬纱长度只有几个针距，可以在普通经编机上1把或几把梳栉不作针前垫纱，近作几个针距的针背垫纱来编织。(A)衬纬经编组织的结构 衬纬组织能否被地纱压住，被几根延展线所压，除了梳栉的配置关系外，还取决于2把梳栉针背横移的针距数和针背横移的方向。(B)局部衬纬经编组织的分类 (a)网眼类：衬纬经编组织与编链和变化编链一起形成各种网眼经编组织。如：方格网眼、六角网眼和弹力网眼。(b)起花类：利用

15、衬纬形成大型花纹用作窗帘，台布等。一般在拉舍尔经编机上编织。(c)还有起绒类和少延伸类。氨纶型衬纬 六角网眼中衬纬(C)衬纬经编组织的特点:1.衬纬组织不单独存在，必须与其它组织结合才能形成织物。2.衬纬梳栉前面必须至少有一把成圈梳栉。衬纬纱 线要被夹在线圈主干和延展线中间。3.衬纬组织横向延伸性较小。4.扩大了纱线的适用范围。5.扩大了产品的花色品种2.1 全幅衬纬组织 定义：衬入纱线的长度等于坯布的门幅，这样 的组织称为全幅衬纬组织 全幅衬纬的性质 1.不易拉伸的纬纱稳定性和拉伸性 2.较好的断裂强力 3.衬入的纬纱使全幅衬纬有很好的覆盖性 4.防滑性和防变动性第六节 压纱经编组织 定义：有衬垫纱线绕在线圈基部的经编组织称为压纱经编组织。压纱经编组织常用来在坯布上形成突出的绣纹，改善坯布的尺寸稳定性1.1 压纱经编组织的类型(1)绣纹压纱经编组织 它是由压纱衬垫纱在地组织表面形成明显凹凸绣纹的经编组织。(2)缠接压纱经编组织 它是利用压纱纱线相互缠接，或于其它纱线缠接，形成一定花纹效应的经编组织。谢谢！
