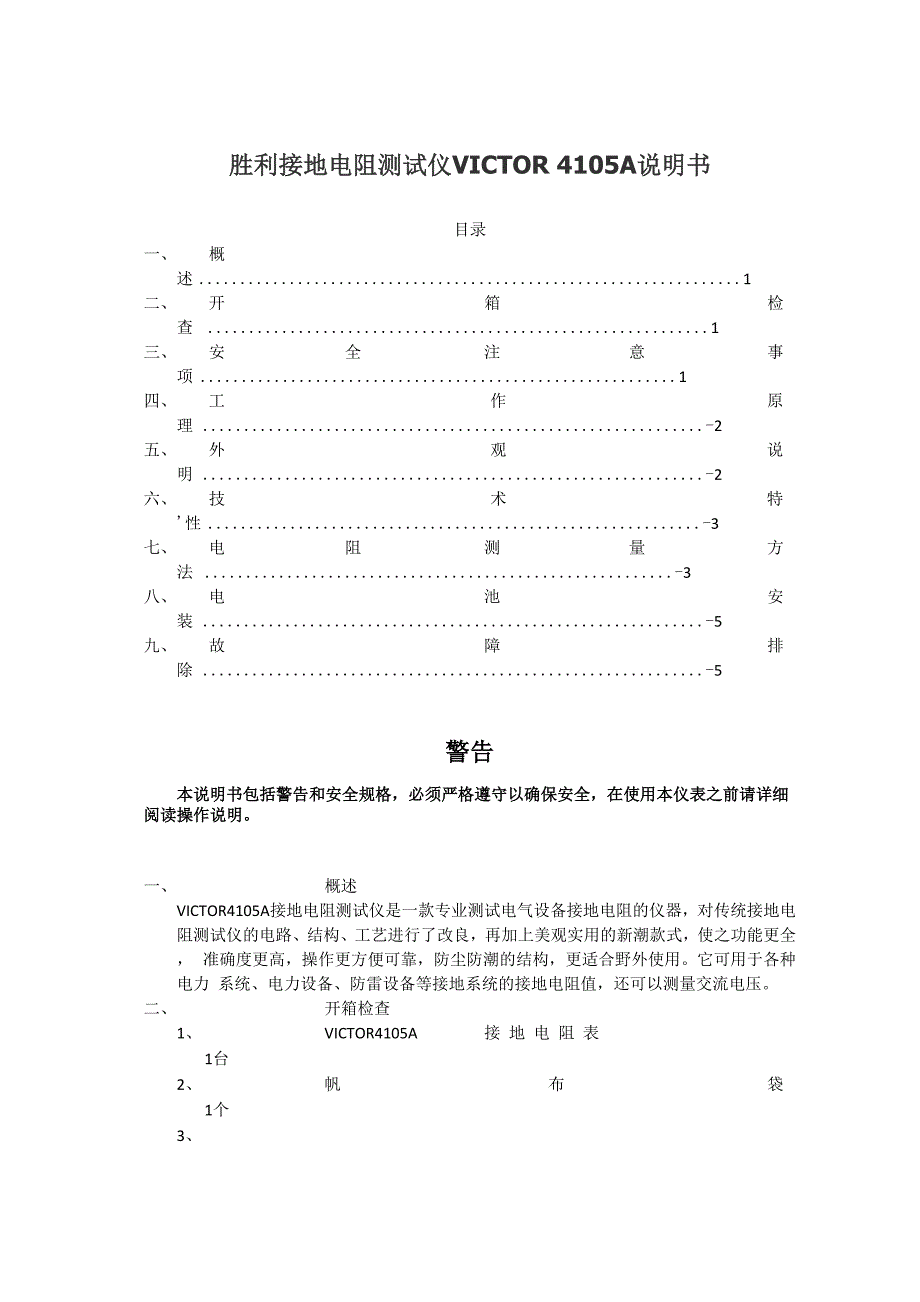

1、胜利接地电阻测试仪VICTOR 4105A说明书目录一、概述1二、开箱检查 1三、安全注意事项1四、工作原理 -2五、外观说明 -2六、技术特性-3七、电阻测量方法 -3八、电池安装 -5九、故障排除 -5警告本说明书包括警告和安全规格，必须严格遵守以确保安全，在使用本仪表之前请详细 阅读操作说明。一、概述VICTOR4105A接地电阻测试仪是一款专业测试电气设备接地电阻的仪器，对传统接地电 阻测试仪的电路、结构、工艺进行了改良，再加上美观实用的新潮款式，使之功能更全， 准确度更高，操作更方便可靠，防尘防潮的结构，更适合野外使用。它可用于各种电力 系统、电力设备、防雷设备等接地系统的接地电阻值

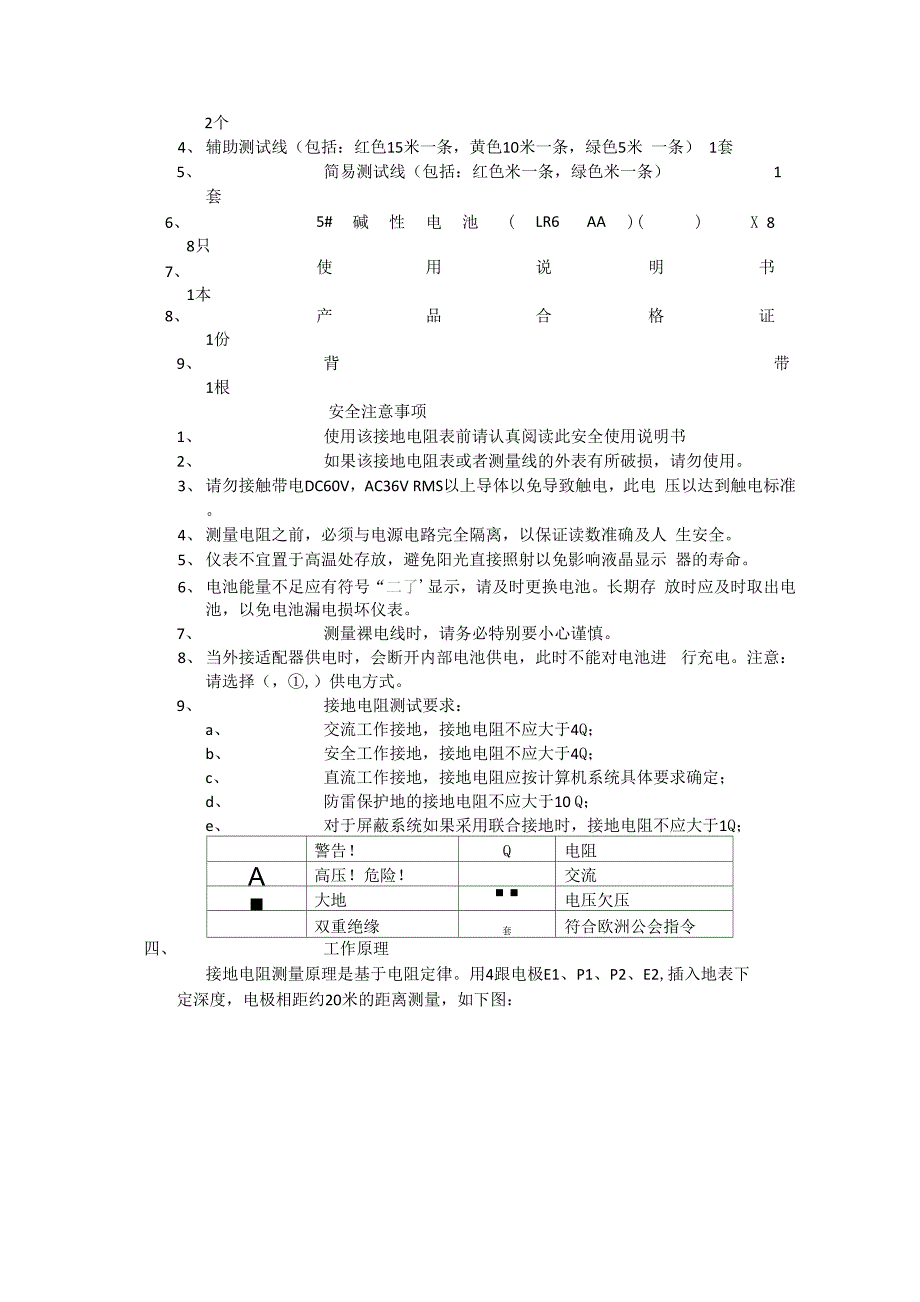

2、还可以测量交流电压。二、开箱检查1、VICTOR4105A接 地 电 阻 表1台2、帆布袋1个3、2个4、辅助测试线（包括：红色15米一条，黄色10米一条，绿色5米 一条） 1套5、简易测试线（包括：红色米一条，绿色米一条）1套6、8只5#碱性电池(LR6AA)()X 87、1本使用说明书8、产品合格证1份9、背带1根安全注意事项1、使用该接地电阻表前请认真阅读此安全使用说明书2、如果该接地电阻表或者测量线的外表有所破损，请勿使用。3、请勿接触带电DC60V，AC36V RMS以上导体以免导致触电，此电 压以达到触电标准。4、测量电阻之前，必须与电源电路完全隔离，以保证读数准确及人 生安全。

3、5、仪表不宜置于高温处存放，避免阳光直接照射以免影响液晶显示 器的寿命。6、电池能量不足应有符号“二了显示，请及时更换电池。长期存 放时应及时取出电池，以免电池漏电损坏仪表。7、测量裸电线时，请务必特别要小心谨慎。8、当外接适配器供电时，会断开内部电池供电，此时不能对电池进 行充电。注意：请选择（，,）供电方式。9、接地电阻测试要求：a、交流工作接地，接地电阻不应大于4Q；b、安全工作接地，接地电阻不应大于4Q；c、直流工作接地，接地电阻应按计算机系统具体要求确定；d、防雷保护地的接地电阻不应大于10 Q；e、对于屏蔽系统如果采用联合接地时，接地电阻不应大于1Q；警告！Q电阻A高压！危险！交流

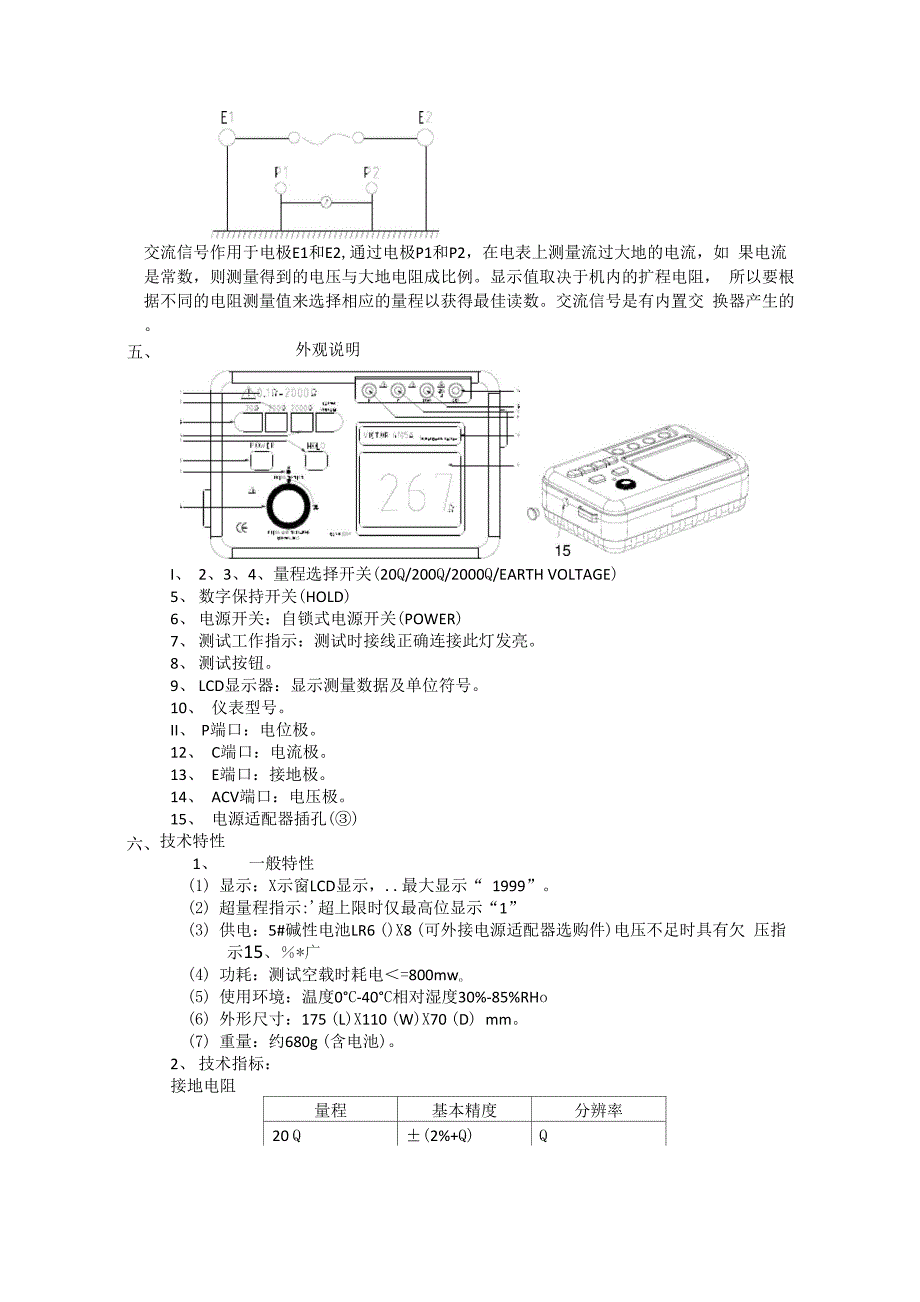

4、大地 电压欠压双重绝缘套符合欧洲公会指令四、工作原理接地电阻测量原理是基于电阻定律。用4跟电极E1、P1、P2、E2,插入地表下定深度，电极相距约20米的距离测量，如下图：交流信号作用于电极E1和E2,通过电极P1和P2，在电表上测量流过大地的电流，如 果电流是常数，则测量得到的电压与大地电阻成比例。显示值取决于机内的扩程电阻， 所以要根据不同的电阻测量值来选择相应的量程以获得最佳读数。交流信号是有内置交 换器产生的。五、外观说明I、2、3、4、量程选择开关(20Q/200Q/2000Q/EARTH VOLTAGE)5、数字保持开关(HOLD)6、电源开关：自锁式电源开关(POWER)7、测试

5、工作指示：测试时接线正确连接此灯发亮。8、测试按钮。9、LCD显示器：显示测量数据及单位符号。10、仪表型号。II、P端口：电位极。12、C端口：电流极。13、E端口：接地极。14、ACV端口：电压极。15、电源适配器插孔()六、技术特性1、一般特性(1) 显示：X示窗LCD显示，.最大显示“ 1999”。(2) 超量程指示:超上限时仅最高位显示“1”(3) 供电：5#碱性电池LR6 ()X8 (可外接电源适配器选购件)电压不足时具有欠 压指示15、*广(4) 功耗：测试空载时耗电=800mwo(5) 使用环境：温度0C-40C相对湿度30%-85%RHo(6) 外形尺寸：175 (L)X11

6、0 (W)X70 (D) mm。(7) 重量：约680g (含电池)。2、技术指标：接地电阻量程基本精度分辨率20 Q(2%+Q)Q200 Q(2%+3d)Q2000 Q1Q接地电压(50Hz-200Hz)量程基本精度分辨率输入阻抗过载保护200V(%+6d)1MQ200Vrms七、电阻测量方法：7-1、电池电压检查开机后，若显示屏没有显示电池符号，则表示目前电力充足，若显示屏闪烁或出现此标 志时请依照第八章说明更换电池。7-2、测试线连接测量前请确保测试导线插头已完全茶如测试端。若连接不紧密将导致测量结果出现误 差。7-3、测试方法危险：测量接地电阻时，E-C或E-P的端子间会产生最大50V

7、的交流电压，请勿接触测 试导线以免触电。7-2-1、常规电阻测量方法1) 测试导线连接如下图所示，将辅助接地棒P及C相距被测接地物间隔5至10米处以直线打入地下， 将绿色线连接至仪器端子E，黄色导线连接至端子P及红色导线连接至端子C。注：请将辅助接地棒插在含水量较高的土地上，如遇干地、矽地或含碎石地时，须加水以保 持接地棒打入处潮湿。遇水泥地时请将接地棒平放加水，并将湿巾等覆于接地棒上再测量。2) 接地电压测量请先将量程选择开关调节至接地电压(EARTH VOLTAGE)档。若显示屏显示电压值 则表示系统中有接地电压存在，请确认接地电压值在10V以下，若此电压值在10V 以上，则接地电阻测量值

8、可能会产生误差，此时请先将使用的被测接地体设备断电， 使接地电压下降后再进行测量。3) 接地电阻测量首先从2000Q档开始，按下“测试”(PRESS TEST)键，背光将会点亮表示在测试中。 若显示值过小，再依200Q、20Q档的顺序切换。此时的显示值即为被测接地电阻 值。注：若显示：“亡丁”则表示辅助接地棒C的辅助接地阻抗太大。此时请检查各接 线是否松开，或在辅助接地棒周围增加土地湿度来减小接地阻抗。注意：接线时确保连线各自分开，若在测试导线互相缠绕，接虚状态下测试，将会 产生相互感应影响读数，辅助接地阻抗太大，显示值将会产生误差，确保辅助接地 棒打入潮湿的土地中，各连接部分完全接触。7-3

9、2、简易接地电阻测量法此测量方法是为无法打辅助接地棒的场合所设定的便利测试法。在此测量法中，用一个 现有接地阻抗很小的接地电极，如金属水管、商用电力系统共同接地或建筑物的接地端点等 来替代辅助接地棒C及P，请使用简易测试导线。1) 测试导线的连接请按照下图方式连接注：若不是使用本仪器所附简易测试导线时，请将C端子和和P端子短路。2) 接地电压的测量请先将量程选择开关调节至接地电压(EARTH VOLTAGE)档。若显示屏显示电压值 则表示系统中有接地电压存在，请确认此电压值在10V以下，若此电压值在10V以 上，则接地电阻测量值可能会产生误差，此时请先将使用的被测接地体设备断电， 使接地电压

10、下降后再进行测量。3) 接地电阻测量首先从2000 Q档开始，请按下“测试”钮(PRESS To TEST)。背光将会点亮表示在 测试中。若显示值太小请调至200Q/20Q档进行测量。此时的所显示值即是接地电 阻值。完成测试后，请将电源开关关断，以节省电量。注：(1)、测量电流约2mA。即使连接有漏电断路器，也不会使断路器动作。(2)、真正的接地电阻值RX须经以下公式计算：RX=RE-rere：商用电力系统等共同接地端的接地电阻RE：仪器接地电阻读值八、电池安装：当电池电量不足时，显示屏上会显示警示符号“匕”，此时应更换电池。关闭仪表并取下电池盖。用螺丝刀拧开电池门的螺丝钉。打开电池门。装入新电池(注意极性)。盖好电池盖，并拧紧螺丝钉。第一步第二步九、故障排除如果您的仪表不能正常工作，下面地方法可以帮助您快速解决一般问题。如果故障仍排 除不了，请与维修中心或经销商联系。故障现象检查部位及方法没显示电源未接通；换电池。 符号出现换电池。显示误差大换电池。
