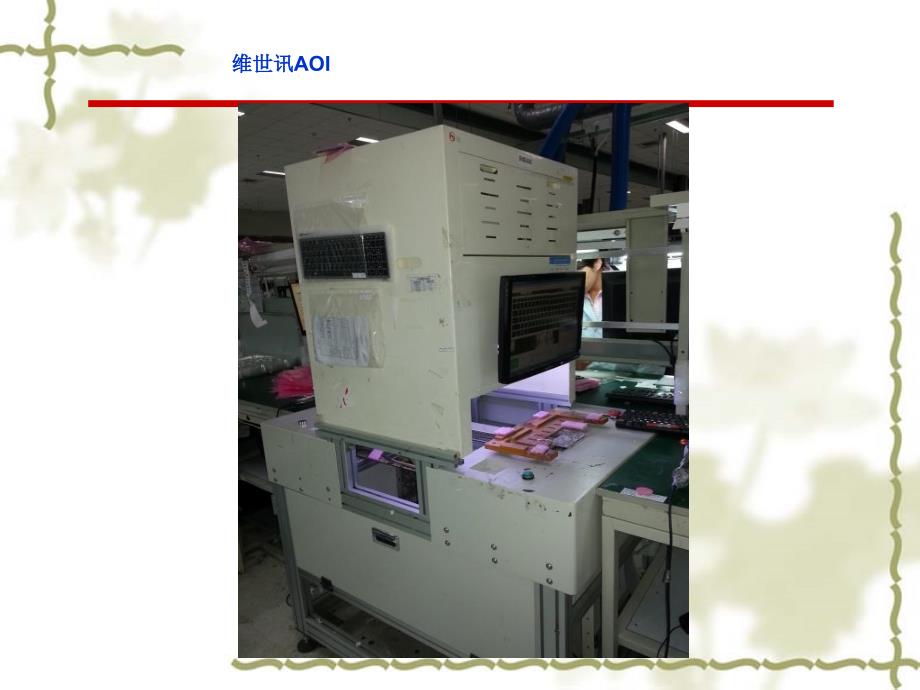

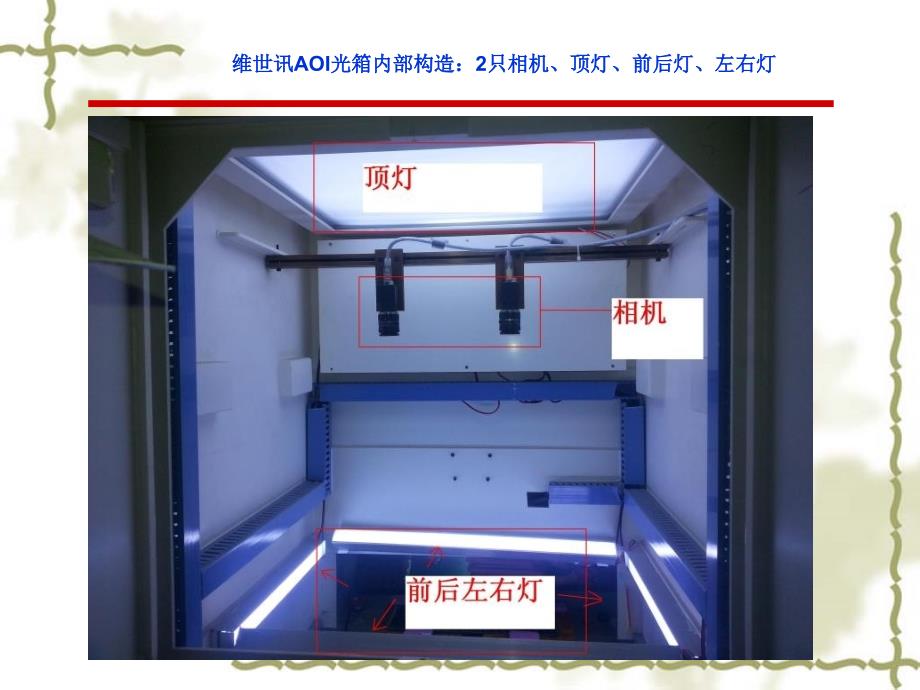

1、 AOIAOI操作培训操作培训 Prepared by:Ronal Gao维世讯维世讯AOI维世讯维世讯AOI光箱内部构造：光箱内部构造：2只相机、顶灯、前后灯、左右灯只相机、顶灯、前后灯、左右灯双击打开维世讯双击打开维世讯AOI检测图标检测图标切换管理员用户权限（管理员可以做档案及调试参数切换管理员用户权限（管理员可以做档案及调试参数 检测员只可以选择载入档案和检测）检测员只可以选择载入档案和检测）新增模版（制作新的检测模版）：设置新增模版（制作新的检测模版）：设置-模版设置模版设置点击左上角选择点击左上角选择“新增模版新增模版”产品型号栏输入产品名并调整设定好该产品印刷偏移参数值产品型号栏
2、输入产品名并调整设定好该产品印刷偏移参数值点击左上角切换至点击左上角切换至“相机相机1”页，选择灯光及调整灯光参数页，选择灯光及调整灯光参数确定灯光后点击确定灯光后点击“确定该图确定该图”，调整该相机模版的定位标记，调整该相机模版的定位标记切换右上角至切换右上角至“按键按键”页，开始框选每颗键的检测范围页，开始框选每颗键的检测范围调整键位框参数，确定后生成键位框调整键位框参数，确定后生成键位框对自动不完整的键位框进行手动调整，也可以调整键位框相关参数对自动不完整的键位框进行手动调整，也可以调整键位框相关参数再次切换右上角至再次切换右上角至“丝印丝印”页，对丝印印刷进行自动框选页，对丝印印刷进行
3、自动框选确定丝印自动框选结果确定丝印自动框选结果切换左上角至切换左上角至“相机相机2”页，按上述步骤完成键位框及丝印框框选动作，并保存页，按上述步骤完成键位框及丝印框框选动作，并保存保存后界面自动转至模版列表界面，点击保存后界面自动转至模版列表界面，点击“新增模版新增模版”右侧三角星选择右侧三角星选择“新增检测层新增检测层”，对模版做检测尺寸错误框选对模版做检测尺寸错误框选灯源选择灯源选择“顶灯顶灯”，调整灯光参数达到如下效果（突出键帽边缘与盲点），调整灯光参数达到如下效果（突出键帽边缘与盲点）切换右上角至切换右上角至“尺寸测量尺寸测量”页，增加尺寸测量框选（盲点键位与特殊键位）页，增加尺寸测
4、量框选（盲点键位与特殊键位）对框选的键位进行手动调整已经相应参数调试对框选的键位进行手动调整已经相应参数调试切换左上角至切换左上角至“相机相机2”页，对相机页，对相机2做上述尺寸框选动作，完成后点击做上述尺寸框选动作，完成后点击“保存并关闭保存并关闭”模版至此制作完毕模版至此制作完毕点击点击“模版选择模版选择”选中相应模版并选中相应模版并“确定选择确定选择”点击点击“载入模版载入模版”开启扫流水码程式，选择线别及检测人员工号开启扫流水码程式，选择线别及检测人员工号Y Y使用扫码器扫入条码后检测，自动上传检测结果使用扫码器扫入条码后检测，自动上传检测结果检测出错键（印刷错误）及错料（尺寸错误及盲点移位）的界面检测出错键（印刷错误）及错料（尺寸错误及盲点移位）的界面
