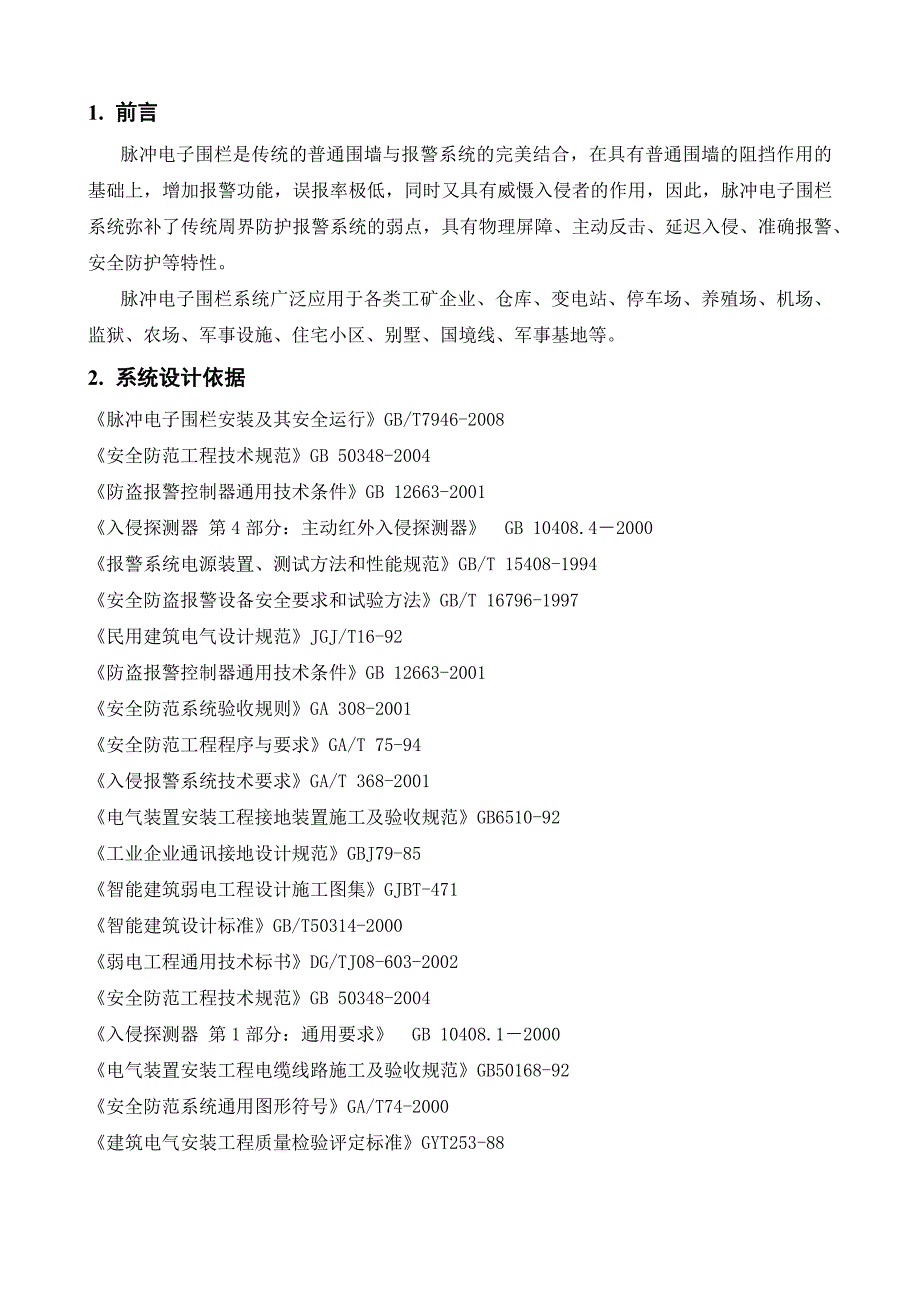

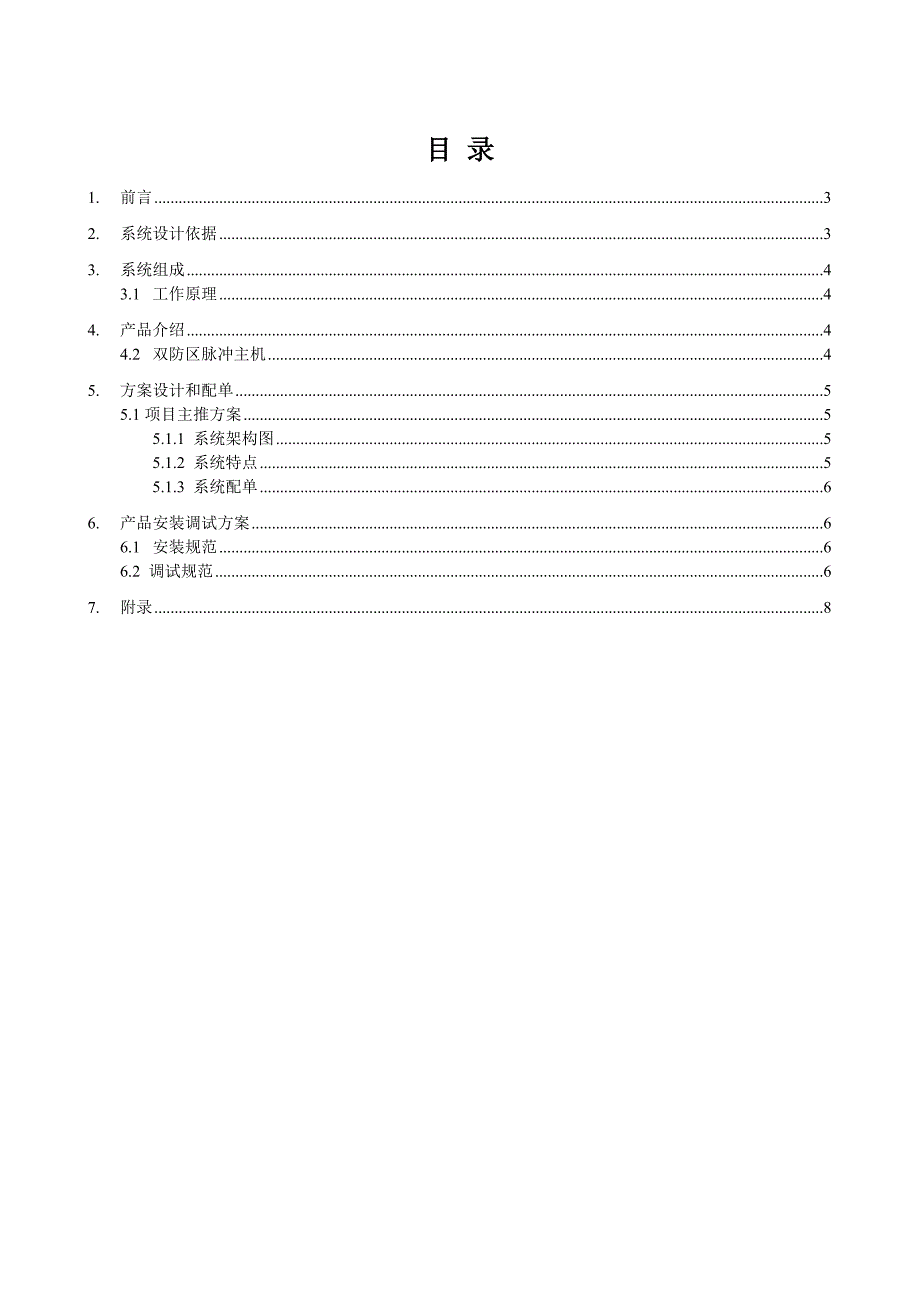

1、脉冲电子围栏产品方案目 录1.前言32.系统设计依据33.系统组成43.1工作原理44.产品介绍44.2双防区脉冲主机45.方案设计和配单55.1项目主推方案55.1.1 系统架构图55.1.2 系统特点55.1.3 系统配单66.产品安装调试方案66.1安装规范66.2 调试规范67.附录81. 前言脉冲电子围栏是传统的普通围墙与报警系统的完美结合，在具有普通围墙的阻挡作用的基础上，增加报警功能，误报率极低，同时又具有威慑入侵者的作用，因此，脉冲电子围栏系统弥补了传统周界防护报警系统的弱点，具有物理屏障、主动反击、延迟入侵、准确报警、安全防护等特性。脉冲电子围栏系统广泛应用于各类工矿企业、仓
2、库、变电站、停车场、养殖场、机场、监狱、农场、军事设施、住宅小区、别墅、国境线、军事基地等。2. 系统设计依据脉冲电子围栏安装及其安全运行GB/T7946-2008安全防范工程技术规范GB 50348-2004 防盗报警控制器通用技术条件GB 12663-2001 入侵探测器 第4部分：主动红外入侵探测器GB 10408.42000报警系统电源装置、测试方法和性能规范GB/T 15408-1994 安全防盗报警设备安全要求和试验方法GB/T 16796-1997 民用建筑电气设计规范JGJ/T16-92防盗报警控制器通用技术条件GB 12663-2001安全防范系统验收规则GA 308-200
3、1安全防范工程程序与要求GA/T 75-94入侵报警系统技术要求GA/T 368-2001电气装置安装工程接地装置施工及验收规范GB6510-92工业企业通讯接地设计规范GBJ79-85智能建筑弱电工程设计施工图集GJBT-471智能建筑设计标准GB/T50314-2000弱电工程通用技术标书DG/TJ08-603-2002安全防范工程技术规范GB 50348-2004入侵探测器 第1部分：通用要求GB 10408.12000电气装置安装工程电缆线路施工及验收规范GB50168-92安全防范系统通用图形符号GA/T74-2000建筑电气安装工程质量检验评定标准GYT253-883. 系统组成脉
4、冲电子围栏系统由脉冲电子围栏主机、脉冲电子围栏前端和报警信号管理设备三部分组成。脉冲电子围栏主机的作用是产生脉冲高压信号、探测入侵行为、发出报警信号。脉冲电子围栏前端指安装在外围防区的围栏部分，主要包括：受力柱、承力柱、中间柱、受力柱绝缘子、承力柱绝缘子、中间柱绝缘子、多股合金线、线线连接器、紧线器、警示牌、避雷器、声光报警灯、高压绝缘线、万向底座等组成，电子围栏前端起到阻挡、安全电压电击和威慑等作用。报警信号管理设备有：报警管理控制主机、声光报警装置、电脑管理软件、周界地形电子地图显示等。3.1工作原理脉冲电子围栏系统有别于传统的高压电网，脉冲电子围栏系统可识别有意入侵和无意入侵。并能智能识
5、别出入侵位置给予有效阻拦，不会造成人身伤害。脉冲电子围栏主机电压输出符合国际标准/国家标准的各种指标，低频低能量高电压的脉冲电压（5000V10000V），脉冲电压作用时间极短，不会给人造成伤害。脉冲电子围栏主机可随意调节输出的脉冲电压，适用于各种不同防范等级要求的场所。脉冲电子围栏主机可通过网络报警主机或控制软件，实现多级联网，以确保某一区域出现临时情况而不影响其它防区的正常使用。4. 产品介绍4.2双防区脉冲主机产品型号型号备注DS-PF-E02044线制双防区脉冲主机主要功能l 4.3英寸的液晶显示操作屏l 显示每个防区的工作电压值l 电压值可无限调控(0.7Kv-6.5Kv)l 显示每
6、个防区的工作电流值l 防区报警显示图标,可实时监控每个防区情况,一旦报警被触发图标立即闪烁并报警提示l 内接式螺丝接线端子台，让高压与脉冲连接更可靠、稳定，安全l 提供2个485通信接口，给通讯提供冗余配置l 通过485通讯接口可直接连接网络报警主机可双向控制256个防区，sync 同步数据链路控制技术，在中央集控操作采用连续可调的输出脉冲电压的技术，拥有报警输出方式可编程技术，采用工业控制协议通讯，系统集成联网“多组合”的设计理念。l 多功能继电器控制可编程输出继电器，让脉冲电子围栏可与其他安防系统完美的契合。l 自带地址码定位器，内置的拨码式地址码模块，自带拨码开关，使用多防区时无须另外增
7、加地址码模块。 l 可输出DC12V、1A的供电，给外接设备供电，无需接入外供电源，节约成本。l 可接入外部1对开关量输入集成（例如红外对射等），由脉冲主机输出报警信号，可由网络报警主机统一管理。5. 方案设计和配单5.1项目主推方案5.1.1 系统架构图5.1.2 系统特点一些大型的项目，都会涉及到安防的各个子系统，包括视频、门禁、报警等。为了让电子围栏周界子系统可以接入平台，实现各个子系统的集中管理和联动，我们推荐采用这样的方案。采用网络报警主机，通过485通信线作为总线与前端脉冲电子围栏主机通讯。通过网络报警主机接入平台统一管理。平台可通过网络报警主机对各个脉冲主机的远程管理。可以实现
8、远程状态查询、设备布撤防、脉冲大小调节等功能。同时，可以实现和手机APP和短信的推送。可以将电子围栏系统无缝接入到综合管理平台中。5.1.3 系统配单产品名称产品型号产品核心功能4线制双防区脉冲主机DS-PF-E0204输出和调节脉冲；液晶显示设备状态商业级网络报警主机DS-19A08-F/K2放置在管理中心，可集中管理各个脉冲主机商业级网络报警主机DS-19A08-F/K2G放置在管理中心，可集中管理各个脉冲主机，支持短信+APP 报警功能声光报警器DS-PF-AL联动报警，用于警示闯入者和值守人员6. 产品安装调试方案6.1安装规范1.1 在安装使用产品之前，对工作人员应预先做好安全教育技
9、术培训。1.2 切勿在雷电期间安装电子围栏。1.3 当工程项目中只有12台电子围栏主机时，可以把电子围栏主机装在保安值班室内，当工程项目比较大，使用的电子围栏主机数量比较多时，电子围栏主机要安装在周界现场，外加防雨箱，防雨箱壁挂在墙上，切勿将控制器直接安装于潮湿场所。1.4 受力柱/承力柱/中间柱底座要安装要安装牢固美观，底座要做防锈处理。1.5 合金线之间需保持平行等距，一般间距180mm20mm。1.6紧线器上下之间保持为一条竖直直线或者一条斜线，保持美观。1.7 最上一根合金线与围墙顶端的距离不小于750mm。1.8避雷器接地桩必须打入地下100cm以下，并且撒上降阻剂。1.9 最长10
10、米悬挂一块警示牌，多挂不限。1.10 如果安装4道合金线在墙顶上时，一般围栏要向外倾斜30度角，防护效果最佳。1.11 电子围栏附近绝对不能有可燃气体灌瓶存在，因为电子围栏合金线有时可能有火花产生。1.12 电子围栏应与电力线路保持5米以上的安全距离。6.2 调试规范2.1 系统检查 当脉冲电子围栏报警系统全部安装完成后，应进行一次全面检查。检查承力柱是否装牢，位置是否合适，绝缘子的位置是否正确，接地线的接地电阻是否满足要求，高压绝缘导线的连接是否正确，是否存在盲区等。2.2 系统通电将脉冲控制器主机电源线接通AC220V市电，可看到电源指示灯及布防灯亮，每秒一个脉冲信号“嗒嗒”声响；报警指示
11、灯不亮，内部报警小喇叭不响；如果布防灯不亮说明系统在撤防状态，此时应无脉冲信号的“嗒嗒”声响，表明系统运行正常。除非电子围栏已解除高压，否则切勿触摸系统导体部分。本产品在通电时，控制器内部带有220V50Hz交流电压和高压脉冲, 切勿随意打开机箱，确保人身安全和设备安全。2.3 电子围栏报警试验2.3.1 开路试验把被测防区电子围栏主机内的任何一根高压绝缘线拆下来，形成开路，则脉冲电子围栏主机报警指示灯亮，对应的声光报警启动。监控室内的报警管理设备发出报警声音，指示具体报警防区等一系列功能实现。2.3.2 短路试验用一根两端为裸线的高压绝缘导线搭接在任何相邻2根合金线上，电子围栏主机报警指示灯
12、点亮，对应防区的声光报警灯启动，监控室内的报警管理设备发出报警声音，指示具体报警防区等一系列功能实现。2.3.3 防拆试验主机壳打开，报警灯亮前端报警喇叭响。若为网络报警主机，则报警主机键盘显示该报警防区数，报警类型位置显示A表示是断路报警，同时键盘蜂鸣器发出刺耳的报警声。若为软件控制，则电子地图自动弹出，报警防区不停闪动且该防区颜色不同于其他防区颜色。2.3.4 报警复位 每次试验故障恢复后，中控室的报警管理设备要及时复位报警信息。技术参数 型号DS-PF-E0204DS-PF-E0206技术参数接线方式4线制6线制防区数目双防区通信方式RS485，CANBUS总线通信线缆长度1200米，通
13、过光纤连接光端机可不受限报警输出3路开关量输出（2路为防区报警输出，1路为外部开关量报警输出）主机输出电源DC 12V 1A（过载保护）总线接口2个RS485接口，其中1个为插拔式端子，1个为RJ12接口 外接设备网络报警主机输入集成1对开关量输入集成电压调节无极调控（按百分比）最大负载能力3000欧姆脉冲峰值5000-10000V脉冲电流超过300mA的持续时间1.5ms脉冲周期1S脉冲电流电流峰值10A脉冲持续时间0.1s脉冲最大能量5J脉冲最大电量2.5mc蓄电池接口1个接口，供蓄电池接入DC 12V电气参数供电电源AC90-260V，10%， 50HZ功耗30W工作温度-45 - +7
14、5，10%工作湿度10 - 90指示方式液晶显示屏产品外观设计工业化流线型设计阻燃系数UL94V-0材质ABS工程塑料安装方式壁挂尺寸（mm）380mm高255mm宽100mm深重量（不包含蓄电池）3.8KG脉冲电子围栏产品方案目 录1.前言32.系统设计依据33.系统组成43.1工作原理44.产品介绍44.2双防区脉冲主机45.方案设计和配单55.1项目主推方案55.1.1 系统架构图55.1.2 系统特点55.1.3 系统配单66.产品安装调试方案66.1安装规范66.2 调试规范67.附录87. 前言脉冲电子围栏是传统的普通围墙与报警系统的完美结合，在具有普通围墙的阻挡作用的基础上，增加
15、报警功能，误报率极低，同时又具有威慑入侵者的作用，因此，脉冲电子围栏系统弥补了传统周界防护报警系统的弱点，具有物理屏障、主动反击、延迟入侵、准确报警、安全防护等特性。脉冲电子围栏系统广泛应用于各类工矿企业、仓库、变电站、停车场、养殖场、机场、监狱、农场、军事设施、住宅小区、别墅、国境线、军事基地等。8. 系统设计依据脉冲电子围栏安装及其安全运行GB/T7946-2008安全防范工程技术规范GB 50348-2004 防盗报警控制器通用技术条件GB 12663-2001 入侵探测器 第4部分：主动红外入侵探测器GB 10408.42000报警系统电源装置、测试方法和性能规范GB/T 15408-
16、1994 安全防盗报警设备安全要求和试验方法GB/T 16796-1997 民用建筑电气设计规范JGJ/T16-92防盗报警控制器通用技术条件GB 12663-2001安全防范系统验收规则GA 308-2001安全防范工程程序与要求GA/T 75-94入侵报警系统技术要求GA/T 368-2001电气装置安装工程接地装置施工及验收规范GB6510-92工业企业通讯接地设计规范GBJ79-85智能建筑弱电工程设计施工图集GJBT-471智能建筑设计标准GB/T50314-2000弱电工程通用技术标书DG/TJ08-603-2002安全防范工程技术规范GB 50348-2004入侵探测器 第1部分
17、通用要求GB 10408.12000电气装置安装工程电缆线路施工及验收规范GB50168-92安全防范系统通用图形符号GA/T74-2000建筑电气安装工程质量检验评定标准GYT253-889. 系统组成脉冲电子围栏系统由脉冲电子围栏主机、脉冲电子围栏前端和报警信号管理设备三部分组成。脉冲电子围栏主机的作用是产生脉冲高压信号、探测入侵行为、发出报警信号。脉冲电子围栏前端指安装在外围防区的围栏部分，主要包括：受力柱、承力柱、中间柱、受力柱绝缘子、承力柱绝缘子、中间柱绝缘子、多股合金线、线线连接器、紧线器、警示牌、避雷器、声光报警灯、高压绝缘线、万向底座等组成，电子围栏前端起到阻挡、安全电压电击
18、和威慑等作用。报警信号管理设备有：报警管理控制主机、声光报警装置、电脑管理软件、周界地形电子地图显示等。3.1工作原理脉冲电子围栏系统有别于传统的高压电网，脉冲电子围栏系统可识别有意入侵和无意入侵。并能智能识别出入侵位置给予有效阻拦，不会造成人身伤害。脉冲电子围栏主机电压输出符合国际标准/国家标准的各种指标，低频低能量高电压的脉冲电压（5000V10000V），脉冲电压作用时间极短，不会给人造成伤害。脉冲电子围栏主机可随意调节输出的脉冲电压，适用于各种不同防范等级要求的场所。脉冲电子围栏主机可通过网络报警主机或控制软件，实现多级联网，以确保某一区域出现临时情况而不影响其它防区的正常使用。10.
19、 产品介绍4.2双防区脉冲主机产品型号型号备注DS-PF-E02044线制双防区脉冲主机主要功能l 4.3英寸的液晶显示操作屏l 显示每个防区的工作电压值l 电压值可无限调控(0.7Kv-6.5Kv)l 显示每个防区的工作电流值l 防区报警显示图标,可实时监控每个防区情况,一旦报警被触发图标立即闪烁并报警提示l 内接式螺丝接线端子台，让高压与脉冲连接更可靠、稳定，安全l 提供2个485通信接口，给通讯提供冗余配置l 通过485通讯接口可直接连接网络报警主机可双向控制256个防区，sync 同步数据链路控制技术，在中央集控操作采用连续可调的输出脉冲电压的技术，拥有报警输出方式可编程技术，采用工业
20、控制协议通讯，系统集成联网“多组合”的设计理念。l 多功能继电器控制可编程输出继电器，让脉冲电子围栏可与其他安防系统完美的契合。l 自带地址码定位器，内置的拨码式地址码模块，自带拨码开关，使用多防区时无须另外增、加地址码模块。 l 可输出DC12V、1A的供电，给外接设备供电，无需接入外供电源，节约成本。l 可接入外部1对开关量输入集成（例如红外对射等），由脉冲主机输出报警信号，可由网络报警主机统一管理。11. 方案设计和配单5.1项目主推方案5.1.1 系统架构图5.1.2 系统特点一些大型的项目，都会涉及到安防的各个子系统，包括视频、门禁、报警等。为了让电子围栏周界子系统可以接入平台，实现
21、各个子系统的集中管理和联动，我们推荐采用这样的方案。采用网络报警主机，通过485通信线作为总线与前端脉冲电子围栏主机通讯。通过网络报警主机接入平台统一管理。平台可通过网络报警主机对各个脉冲主机的远程管理。可以实现远程状态查询、设备布撤防、脉冲大小调节等功能。同时，可以实现和手机APP和短信的推送。可以将电子围栏系统无缝接入到综合管理平台中。5.1.3 系统配单产品名称产品型号产品核心功能4线制双防区脉冲主机DS-PF-E0204输出和调节脉冲；液晶显示设备状态商业级网络报警主机DS-19A08-F/K2放置在管理中心，可集中管理各个脉冲主机商业级网络报警主机DS-19A08-F/K2G放置在管
22、理中心，可集中管理各个脉冲主机，支持短信+APP 报警功能声光报警器DS-PF-AL联动报警，用于警示闯入者和值守人员12. 产品安装调试方案6.1安装规范1.1 在安装使用产品之前，对工作人员应预先做好安全教育技术培训。1.2 切勿在雷电期间安装电子围栏。1.3 当工程项目中只有12台电子围栏主机时，可以把电子围栏主机装在保安值班室内，当工程项目比较大，使用的电子围栏主机数量比较多时，电子围栏主机要安装在周界现场，外加防雨箱，防雨箱壁挂在墙上，切勿将控制器直接安装于潮湿场所。1.4 受力柱/承力柱/中间柱底座要安装要安装牢固美观，底座要做防锈处理。1.5 合金线之间需保持平行等距，一般间距1
23、80mm20mm。1.6紧线器上下之间保持为一条竖直直线或者一条斜线，保持美观。1.7 最上一根合金线与围墙顶端的距离不小于750mm。1.8避雷器接地桩必须打入地下100cm以下，并且撒上降阻剂。1.9 最长10米悬挂一块警示牌，多挂不限。1.10 如果安装4道合金线在墙顶上时，一般围栏要向外倾斜30度角，防护效果最佳。1.11 电子围栏附近绝对不能有可燃气体灌瓶存在，因为电子围栏合金线有时可能有火花产生。1.13 电子围栏应与电力线路保持5米以上的安全距离。6.2 调试规范2.1 系统检查 当脉冲电子围栏报警系统全部安装完成后，应进行一次全面检查。检查承力柱是否装牢，位置是否合适，绝缘子的
24、位置是否正确，接地线的接地电阻是否满足要求，高压绝缘导线的连接是否正确，是否存在盲区等。2.2 系统通电将脉冲控制器主机电源线接通AC220V市电，可看到电源指示灯及布防灯亮，每秒一个脉冲信号“嗒嗒”声响；报警指示灯不亮，内部报警小喇叭不响；如果布防灯不亮说明系统在撤防状态，此时应无脉冲信号的“嗒嗒”声响，表明系统运行正常。除非电子围栏已解除高压，否则切勿触摸系统导体部分。本产品在通电时，控制器内部带有220V50Hz交流电压和高压脉冲, 切勿随意打开机箱，确保人身安全和设备安全。2.3 电子围栏报警试验2.3.1 开路试验把被测防区电子围栏主机内的任何一根高压绝缘线拆下来，形成开路，则脉冲电
25、子围栏主机报警指示灯亮，对应的声光报警启动。监控室内的报警管理设备发出报警声音，指示具体报警防区等一系列功能实现。2.3.2 短路试验用一根两端为裸线的高压绝缘导线搭接在任何相邻2根合金线上，电子围栏主机报警指示灯点亮，对应防区的声光报警灯启动，监控室内的报警管理设备发出报警声音，指示具体报警防区等一系列功能实现。2.3.3 防拆试验主机壳打开，报警灯亮前端报警喇叭响。若为网络报警主机，则报警主机键盘显示该报警防区数，报警类型位置显示A表示是断路报警，同时键盘蜂鸣器发出刺耳的报警声。若为软件控制，则电子地图自动弹出，报警防区不停闪动且该防区颜色不同于其他防区颜色。2.3.4 报警复位 每次试验
26、故障恢复后，中控室的报警管理设备要及时复位报警信息。技术参数 型号DS-PF-E0204DS-PF-E0206技术参数接线方式4线制6线制防区数目双防区通信方式RS485，CANBUS总线通信线缆长度1200米，通过光纤连接光端机可不受限报警输出3路开关量输出（2路为防区报警输出，1路为外部开关量报警输出）主机输出电源DC 12V 1A（过载保护）总线接口2个RS485接口，其中1个为插拔式端子，1个为RJ12接口 外接设备网络报警主机输入集成1对开关量输入集成电压调节无极调控（按百分比）最大负载能力3000欧姆脉冲峰值5000-10000V脉冲电流超过300mA的持续时间1.5ms脉冲周期1
27、S脉冲电流电流峰值10A脉冲持续时间0.1s脉冲最大能量5J脉冲最大电量2.5mc蓄电池接口1个接口，供蓄电池接入DC 12V电气参数供电电源AC90-260V，10%， 50HZ功耗30W工作温度-45 - +75，10%工作湿度10 - 90指示方式液晶显示屏产品外观设计工业化流线型设计阻燃系数UL94V-0材质ABS工程塑料安装方式壁挂尺寸（mm）380mm高255mm宽100mm深重量（不包含蓄电池）3.8KGDS-1T21CZ双鉴探测器产品简介双鉴系列探测器采用红外+微波+微处理技术手段，确保探测器的准确报警。产品适用于高档家居、写字楼、商场、银行、学校、图书馆、博物馆、仓库等重要场
28、所。订货型号.DS-1T21CZ产品特性 微波、被动红外及微处理器智能三技术,能有效消除误报； 智能微处理器控制，内置高性能微处理器监控探测器的工作状况； 带下视防区，无盲区； 探测器角度：110度 温度适应控制电路 灵敏度均匀一致的光学系统。 DC9V16V宽电压供电方式（推荐DC12V) 40mA工作电流 探测范围:10米X10米。 工作温度：-5+55，预热时间60秒 接线方式：四线制技术指标技术指标工作电压：9-16VDC工作电流：48mA(-12V)报警触点：NC，Max 100VDC/500mA,10VA(W)报警事件：2.2秒预热时间：2分钟RFI特性：22v/m at 10MH
29、z-1GHz工作温度：055贮藏温度：-2060外观尺寸：128*64*40mm安装方式：壁挂/墙角DS-1T710N紧急求助按钮探测器产品简介海康威视DS-1T710N，采用防火ABS阻燃外壳，连接方式：常开，常闭 产品特性l 防火ABS阻燃外壳l 工作电压：250V, l 工作电流：300Ma；l 额定电压：250VDCl 触点模式：常开/常闭l 连接方式：常开/常闭、技术参数产品特征防火ABS阻燃外壳，连接方式：常开，常闭，毛重(kgs)：9，数量(pcs)：216，包装尺寸(mm)：375*375*200额定电源250VDC订货型号DS-1T710N双光束主动红外入侵探测器系列DS-1
30、T122S产品简介DS-1T122S为40M主动式双光束红外探测器。性能描述l 红外警戒距离：40m 最大射束距离：450ml 可靠性高，性价比更高l 选用高性能的红外线发射/接受对管l 全新的杂光滤波面壳，可有效滤除杂光干扰l 最优化的线路设计，使产品具有较高的性价比l 超强防雷设计l 安装调试，方便简捷l 设备状态LED指示，方便安装和运行检测详细参数产品型号DS-1T122S警戒距离40m最大射束距离450m探测方式二光速红外线脉冲信号，完全遮断感知式感应速度50-700ms电源电压DC 10.5-28V（无极性），推荐电压12VDC消耗电流MAX45mA水平光轴调整1800（900）垂
31、直光轴调整200（100）报警输出继电器接点输出1c，NC/NO，额定AC，DC30V，0.5A MAX防拆输出接点输出1b，额定DC30V，0.5A MAX瞄准器可拆卸式使用环境-250C+550C，RH95%以下外形尺寸171（H）82（w）77（D）mm重量投光器280g，受光器300g订货型号DS-1T122SDS-1T124S产品简介DS-1T124S为60M主动式双光束红外探测器。性能描述l 红外警戒距离：60m 最大射束距离：650ml 可靠性高，性价比更高l 选用高性能的红外线发射/接受对管l 全新的杂光滤波面壳，可有效滤除杂光干扰l 最优化的线路设计，使产品具有较高的性价比l
32、 超强防雷设计l 安装调试，方便简捷l 设备状态LED指示，方便安装和运行检测详细参数产品型号DS-1T124S警戒距离60m最大射束距离650m探测方式二光速红外线脉冲信号，完全遮断感知式感应速度50-700ms电源电压DC 10.5-28V（无极性），推荐电压12VDC消耗电流MAX55mA水平光轴调整1800（900）垂直光轴调整200（100）报警输出继电器接点输出1c，NC/NO，额定AC，DC30V，0.5A MAX防拆输出接点输出1b，额定DC30V，0.5A MAX瞄准器可拆卸式使用环境-250C+550C，RH95%以下外形尺寸171（H）82（w）77（D）mm重量投光器2
33、80g，受光器300g订货型号DS-1T124SDS-1T125S产品简介DS-1T125S为80M主动式双光束红外探测器。性能描述l 红外警戒距离：80m 最大射束距离：900ml 可靠性高，性价比更高l 选用高性能的红外线发射/接受对管l 全新的杂光滤波面壳，可有效滤除杂光干扰l 最优化的线路设计，使产品具有较高的性价比l 超强防雷设计l 安装调试，方便简捷l 设备状态LED指示，方便安装和运行检测详细参数产品型号DS-1T125S警戒距离80m最大射束距离900m探测方式二光速红外线脉冲信号，完全遮断感知式感应速度50-700ms电源电压DC 10.5-28V（无极性），推荐电压12VD
34、C消耗电流MAX65mA水平光轴调整1800（900）垂直光轴调整200（100）报警输出继电器接点输出1c，NC/NO，额定AC，DC30V，0.5A MAX防拆输出接点输出1b，额定DC30V，0.5A MAX瞄准器可拆卸式使用环境-250C+550C，RH95%以下外形尺寸171（H）82（w）77（D）mm重量投光器280g，受光器300g订货型号DS-1T125SDS-1T126S产品简介DS-1T126S为100M主动式双光束红外探测器。性能描述l 红外警戒距离：100m 最大射束距离：1100ml 可靠性高，性价比更高l 选用高性能的红外线发射/接受对管l 全新的杂光滤波面壳，可
35、有效滤除杂光干扰l 最优化的线路设计，使产品具有较高的性价比l 超强防雷设计l 安装调试，方便简捷l 设备状态LED指示，方便安装和运行检测详细参数产品型号DS-1T126S警戒距离100m最大射束距离1100m探测方式二光速红外线脉冲信号，完全遮断感知式感应速度50-700ms电源电压DC 10.5-28V（无极性），推荐电压12VDC消耗电流MAX65mA水平光轴调整1800（900）垂直光轴调整200（100）报警输出继电器接点输出1c，NC/NO，额定AC，DC30V，0.5A MAX防拆输出接点输出1b，额定DC30V，0.5A MAX瞄准器可拆卸式使用环境-250C+550C，RH
36、95%以下外形尺寸171（H）82（w）77（D）mm重量投光器280g，受光器300g订货型号DS-1T126S三光束主动红外入侵探测器系列DS-1T133S产品简介DS-1T133S为50M主动式三光束红外探测器。性能描述l 红外警戒距离：50m 最大射束距离：1000ml 选用高性能的红外线发射/接受对管l 全新的杂光滤波面壳，可有效滤除杂光干扰l 对射光轴可灵活调整l 高精度瞄准器配置，可提高光轴校准率l 设备状态LED指示，方便安装和运行检测l 使用于较长距离的区域防护详细参数产品型号DS-1T133S警戒距离50m最大射束距离1000m探测方式三光速红外线脉冲信号，完全遮断感知式感
37、应速度35-700ms电源电压DC 10.5-28V（无极性），推荐电压12VDC消耗电流MAX70mA水平光轴调整1800（900）垂直光轴调整160（80）报警输出继电器接点输出1c，NC/NO，额定AC，DC30V，0.5A MAX防拆输出接点输出1b，额定DC30V，0.5A MAX瞄准器可拆卸式使用环境-250C+550C，RH95%以下外形尺寸270（H）90（w）90（D）mm重量投光器530g，受光器550g订货型号DS-1T133SDS-1T136S产品简介DS-1T136S为100M主动式三光束红外探测器。性能描述l 红外警戒距离：100m 最大射束距离：2000ml 选用
38、高性能的红外线发射/接受对管l 全新的杂光滤波面壳，可有效滤除杂光干扰l 对射光轴可灵活调整l 高精度瞄准器配置，可提高光轴校准率l 设备状态LED指示，方便安装和运行检测l 使用于较长距离的区域防护详细参数产品型号DS-1T136S警戒距离100m最大射束距离2000m探测方式三光速红外线脉冲信号，完全遮断感知式感应速度35-700ms电源电压DC 10.5-28V（无极性），推荐电压12VDC消耗电流MAX90mA水平光轴调整1800（900）垂直光轴调整160（80）报警输出继电器接点输出1c，NC/NO，额定AC，DC30V，0.5A MAX防拆输出接点输出1b，额定DC30V，0.5
39、A MAX瞄准器可拆卸式使用环境-250C+550C，RH95%以下外形尺寸270（H）90（w）90（D）mm重量投光器530g，受光器550g订货型号DS-1T136SDS-1T137S产品简介DS-1T137S为150M主动式三光束红外探测器。性能描述l 红外警戒距离：150m 最大射束距离：3000ml 选用高性能的红外线发射/接受对管l 全新的杂光滤波面壳，可有效滤除杂光干扰l 对射光轴可灵活调整l 高精度瞄准器配置，可提高光轴校准率l 设备状态LED指示，方便安装和运行检测l 使用于较长距离的区域防护详细参数产品型号DS-1T137S警戒距离150m最大射束距离3000m探测方式三
40、光速红外线脉冲信号，完全遮断感知式感应速度35-700ms电源电压DC 10.5-28V（无极性），推荐电压12VDC消耗电流MAX100mA水平光轴调整1800（900）垂直光轴调整160（80）报警输出继电器接点输出1c，NC/NO，额定AC，DC30V，0.5A MAX防拆输出接点输出1b，额定DC30V，0.5A MAX瞄准器可拆卸式使用环境-250C+550C，RH95%以下外形尺寸270（H）90（w）90（D）mm重量投光器530g，受光器550g订货型号DS-1T137SDS-1T138S产品简介DS-1T138S为200M主动式三光束红外探测器。性能描述l 红外警戒距离：20
41、0m 最大射束距离：4000ml 选用高性能的红外线发射/接受对管l 全新的杂光滤波面壳，可有效滤除杂光干扰l 对射光轴可灵活调整l 高精度瞄准器配置，可提高光轴校准率l 设备状态LED指示，方便安装和运行检测l 使用于较长距离的区域防护详细参数产品型号DS-1T138S警戒距离200m最大射束距离4000m探测方式三光速红外线脉冲信号，完全遮断感知式感应速度35-700ms电源电压DC 10.5-28V（无极性），推荐电压12VDC消耗电流MAX100mA水平光轴调整1800（900）垂直光轴调整160（80）报警输出继电器接点输出1c，NC/NO，额定AC，DC30V，0.5A MAX防拆
42、输出接点输出1b，额定DC30V，0.5A MAX瞄准器可拆卸式使用环境-250C+550C，RH95%以下外形尺寸270（H）90（w）90（D）mm重量投光器530g，受光器550g订货型号DS-1T138SDS-1T139S产品简介DS-1T139S为250M主动式三光束红外探测器。性能描述l 红外警戒距离：250m 最大射束距离：5000ml 选用高性能的红外线发射/接受对管l 全新的杂光滤波面壳，可有效滤除杂光干扰l 对射光轴可灵活调整l 高精度瞄准器配置，可提高光轴校准率l 设备状态LED指示，方便安装和运行检测l 使用于较长距离的区域防护详细参数产品型号DS-1T139S警戒距离250m最大射束距离5000m探测方式三光速红外线脉冲信号，完全遮断感知式感应速度35-700ms电源电压DC 10.5-28V（无极性），推荐电压12VDC消耗电流MAX100mA水平光轴调整1800（900）垂直光轴调整160（80）报警输出继电器接点输出1c，NC/NO，额定AC，DC30V，0.5A MAX防拆输出接点输出1b，额定DC30V，0.5A MAX瞄准器可拆卸式使用环境
