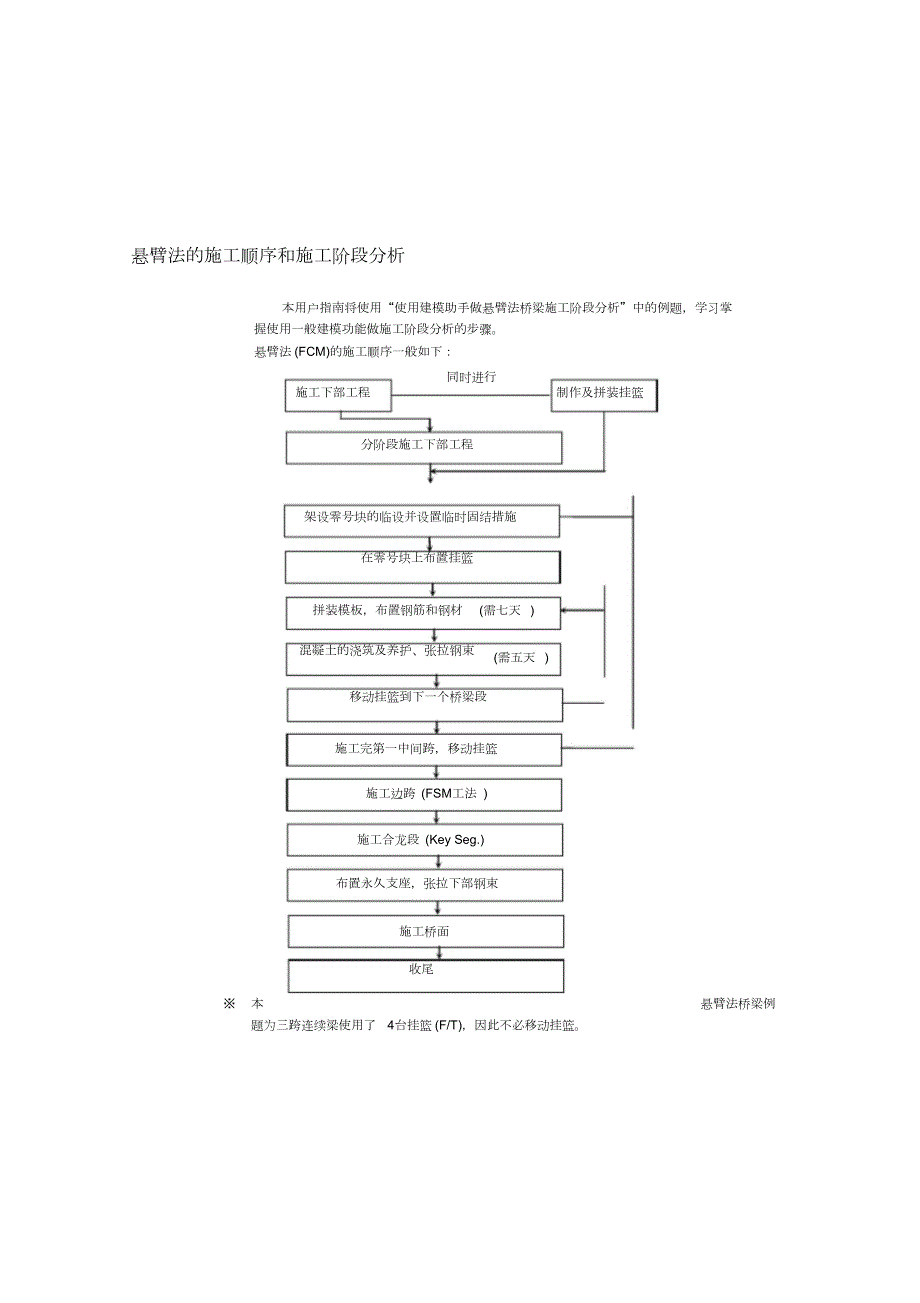

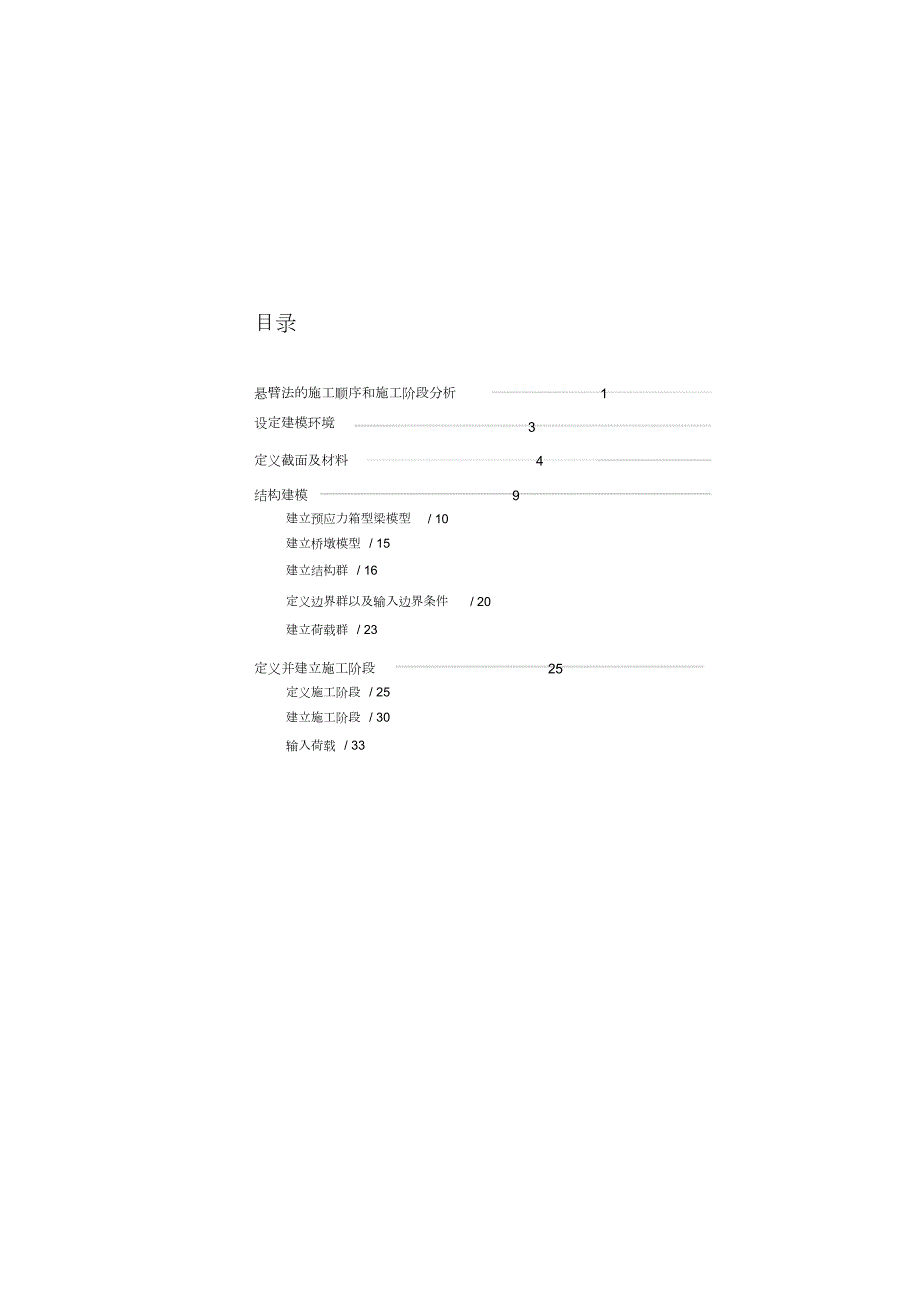

1、 目录悬臂法的施工顺序和施工阶段分析设定建模环境13定义截面及材料4结构建模9建立预应力箱型梁模型建立桥墩模型 / 15建立结构群 / 16/ 10定义边界群以及输入边界条件/ 20建立荷载群 / 23定义并建立施工阶段25定义施工阶段 / 25建立施工阶段 / 30输入荷载 / 33 悬臂法的施工顺序和施工阶段分析本用户指南将使用“使用建模助手做悬臂法桥梁施工阶段分析”中的例题，学习掌握使用一般建模功能做施工阶段分析的步骤。悬臂法 (FCM)的施工顺序一般如下：同时进行施工下部工程制作及拼装挂篮分阶段施工下部工程架设零号块的临设并设置临时固结措施在零号块上布置挂篮拼装模板，布置钢筋和钢材混凝

2、土的浇筑及养护、张拉钢束移动挂篮到下一个桥梁段(需七天 )(需五天 )施工完第一中间跨，移动挂篮施工边跨 (FSM工法 )施工合龙段 (Key Seg.)布置永久支座，张拉下部钢束施工桥面收尾本悬臂法桥梁例题为三跨连续梁使用了 4台挂篮 (F/T)，因此不必移动挂篮。 悬臂法施工阶段分析应该正确反应上面的施工顺序。施工阶段分析中各施工阶段的定义，在 MIDAS/CIVIL里是通过激活和钝化结构群、边界群以及荷载群来实现的。下面将 MIDAS/CIVIL中悬臂法桥梁施工阶段分析的步骤整理如下。1.2.3.4.5.6.7.8.9.定义材料和截面建立结构模型定义并构建结构群定义并构建边界群定义荷载群

3、输入荷载布置预应力钢束张拉预应力钢束定义时间依存性材料特性值并连接10.运行11.确认分析结果在“使用建模助手做悬臂法桥梁施工阶段分析”里使用悬臂法桥梁建模助手完成了上述 2 8步骤。在本使用指南中，我们将使用一般功能完成上述施工阶段分析的骤。步骤 9 11的方法与“使用建模助手做悬臂法桥梁施工阶段分析”相同，在本使用指南章节中将不赘述。18步 设定建模环境为了做悬臂法桥梁的施工阶段分析首先打开新项目(新项目)以FCM.mcb名字保存 (保存)文件。然后将单位体系设置为tonf和 m。该单位体系可以根据输入的数据类型随时随意地更换。文件 /文件 /新项目保存 ( FCM )工具 /单位体系长度

4、 m ;单位体系也可以在程序窗口下端的状态条中的单位选择按钮( )中选择修改。力 tonf图1设定单位体系 定义截面及材料定义预应力箱型梁、桥墩、钢束的材料。模型 /特性值 /类型 混凝土 ;材料规范 KS-Civil(RC)数据库 C400类型 混凝土 ;数据库 C270规范 KS-Civil(RC)类型 由用户定义 ;名称 (钢束 ) ;规范 None分析数据弹性模量 (2.0e7)线膨胀系数 (1.0e-5)图2定义材料特性对话框 将桥墩截面定义为用户类型后定义预应力箱型梁截面。使用变截面群功能将变截面区段定义为群，用户输入两端部的截面后程序会自动生成内部截面。因此用户不需要按桥梁段输入

5、预应力箱型桥梁截面，只需使用自动会计算出整个桥梁的截面变化。变截面群功能输入支座处和跨中截面，程序首先定义桥墩截面。模型 /特性值 /截面数据库 / 用户表单截面号 (1) ;名称 (桥墩 )截面形状 实心矩形;用户 H (1.8),B(8.1)图3定义截面特性对话框 参照图 4定义跨中预应力箱型梁截面。模型 /特性值 /箱型梁表单截面截面号 (2) ;名称 (跨中 )截面类型 单箱单室;查看选项 截面大样变截面点开/关 JO1 (开)偏心 中央 -上部外轮廓表单考虑桥梁截面为变截面，定义偏心为中央 -顶可以正确反应预应力箱型桥梁截面的变化。HO1 (0.25) ; HO2BO1 (2.8)

6、 BO1-1(0.35); HO3(2.1)(1.05) ; BO3(3.55)内轮廓表单变截面点开/关 JO1 (开),JI1(开), JI5 (开)HI1 (0.275) ; HI2(0.325) ; HI3(0.26)(1.59)HI4 (0.25)BI1 (3.1)BI3 (3.1); HI5; BI1-1; BI3-1(1.35)(1.85)查看选项 实际截面在查看选项中选择实际截面可以观察实际输入的截面形状。1.0501.750450 1.7501.350052572053523095.03.10001.120250621.0501.750450 1.2501.8502.8003

7、550图4定义跨中截面 参照图 5定义支座位置预应力箱型梁截面。模型 /特性值 /箱型梁表单截面截面号 (3) ;名称 (支座 )截面类型 单箱单室;查看 截面大样变截面点开/关 JO1 (开)偏心 中央 -上部外轮廓表单HO1 (0.25) ; HO2BO1 (2.8) ; BO1-1(0.35); HO3(6.4)(1.05) ; BO3(3.55)内轮廓表单变截面点开/关 JO1 (开), JI1 (开), JI5 (开)HI1 (0.275) ; HI2(0.325)(0.85)(1.35)(1.85); HI3(5.3)HI4 (0.25)BI1 (3.1)BI3 (3.1); H

8、I5; BI1-1; BI3-11.0501.7504501.7501.35005752 055 22333.100003.004.560505821.0501.750450 1.2501.8502.8003.550图5定义支座处截面 为了使用变截面类型生成变截面群，应先定义变截面。使用输入的截面号分别为2号和 3号的预应力箱型梁截面生成变截面类型。模型 /特性值 /截面变截面表单截面号 (4) ;名称 (跨中 -支座 )变截面点开/关 JO1 (开)截面类型 PSC-1 Cell;截面 -I 截面 -j (跨中 )(支座 )截面沿 y轴的变化 线性 ;截面沿 z轴的变化 线性偏心 中央 -上

9、部因为制作曲线模板非常困难，所以在一个桥梁段内按直线变化考虑。在变截面表单中将截面变化定义为线性并将一个桥梁段看作一个梁单元。截面号 (5) ;名称 (支座 -跨中 )截面类型 PSC-1 Cell截面 -I ;变截面点开/关 JO1 (开)(支座 )(跨中 )截面 -j 截面沿 y轴的变化 线性 ;截面沿 z轴的变化 线性偏心 中央 -上部图6变截面的构成 结构建模使用 MIDAS/CIVIL的一般功能建立悬臂法桥梁模型。为了做施工阶段分析，在定义了施工阶段之后，MIDAS/CIVIL将在两个作业模式 (基本阶段和施工阶段 )内运作。在基本阶段模式中，用户可以输入所有结构模型数据、荷载条件以

10、及边界条件，但不在此阶段做结构分析。施工阶段模式是能做结构分析的模式。在 施工阶段模式中，除了各施工阶段的边界条件和荷载之外，用户不能编辑修改结构模型。施工阶段不是由个别的单元、边界条件或荷载组成的，而是将单元群、边界条件群以及荷载群经过激活和钝化处理后形成的。在状态的边界群、荷载群内的边界条件和荷载条件。施工阶段模式中可以编辑包含于处于激活悬臂法桥梁的施工阶段荷载(钢束的预应力、挂篮荷载、桥梁段自重等)条件非常复杂，所以一般在基本阶段模式中建立结构模型和边界条件，在工阶段的荷载。施工阶段模式中输入各施建模的步骤如下。1.2.3.4.5.6.建立预应力箱型梁模型建立桥墩模型定义时间依存性材料并

11、与材料连接建立结构群建立边界群并输入边界条件建立荷载群 建立预应力箱型梁模型参照图 7建立预应力箱型梁模型。将每个桥梁段看作一个梁单元，以零号块和桥墩的交点、桥墩和桥墩的中心距离为基准分割单元。满堂支架法区段应考虑下部钢束的锚固位置分割单元。85.0002.0004 4.250 = 17.0002.00012 4.750 = 57.0004.000 3.000零号块?121110987654321Key Seg 1合龙段1P1FSM 区段桥梁段1FSM ?Segment 12.100130.00065.00065.0003.000 4.00012 4.750 = 57.0001.00012 4

12、750 = 57.0004.000 3.0001.000CL零号块零号块?232424232221201918171615141318192021221314151617Key Seg 2合龙段2P2P1桥梁段2桥梁段2Segment 2Segment 22.1002.10085.0003.000 4.00012 4.750 = 57.0002.0004 4.250 = 17.0002.000零号块?678910111212345Key Seg 3合龙段3桥梁段1FSM区段P2Segment 1FSM ?2.100图7桥梁段的划分 首先建立节点后使用扩展单元功能建立预应力箱型梁右班跨模型。正

13、面,自动对齐 (开),捕捉点栅格 (关)捕捉轴网 (关),模型 /节点 /坐标 (x, y, z)模型 /单元 /全选捕捉节点 (开),建立节点捕捉单元 (开)( 0, 0, 0 )扩展单元扩展类型 节点线单元单元类型 梁单元 ;截面 2:跨中 ;材料 1: C400生成类型 移动和复制轴 x间距类型 不等间距 ;间距 ( 21, 44.25, 21, 124.75, 4, 20.9, 21.2,20.9, 4, 124.75, 1 )图8生成右半跨梁单元 使用镜像功能将生成的右半跨梁单元对称复制。为了将对称复制的左侧的梁反转单元坐标轴选项。单元的坐标轴与右侧梁单元的坐标轴一致，选择模型 /单

14、元 /镜像全选模型 复制 ;对称平面 y-z平面 x轴位置 : ( 150 )反转单元坐标轴 (开)(150)图9对称复制梁单元 EEnntt 使用选择属性-单元功能和工作树形菜单功能修改变截面区段和零号块梁单元12设计为等截面，所以将桥梁截面。考虑到合龙段的支模一般将与合龙段连接的桥梁段段 1 11和零号块端部单元的截面修改为支座截面，由支座向跨中变化的截面修改为面。变截面。由跨中向支座变化的截面修改为跨中 -支座 - 跨中截面，零号块截面修改为支座截树形菜单 工作表单选择属性-单元 ( 10 to 21, 69 to 80 )键键teerr工作 特性值 截面 4:跨中 -支座拖放选择属性-

15、单元 ( 28 to 39, 51 to 62 )EEnntter键键En ter键工作 特性值 截面 5:支座 -跨中拖放选择属性-单元 ( 22 to 27, 63 to 68 )EEnntter键键ter工作 特性值 截面 3:支座拖放D拖放D图10修改截面 指定变截面群时，程序将根据两端部的截面自动计算出内部变截面的截面特性。使用变截面群功能将变截面区段的梁单元指定为变截面群。模型 /特性值 /群名称 (1stspan)截面形状变化 z-轴 多项式 ( 2.0)对称平面 从 i ; 距离 ( 0 )变截面群;单元列表 ( 10 to 21 )因为截面高度以二次抛物线方程形状变化，所以选

16、择多项式并输入 2.0。群名称 (2ndspan1) ;单元列表 ( 28 to 39 )截面形状变化 z-轴 多项式 ( 2.0)对称平面 从 j ;距离 ( 0 )群名称 (2ndspan2) ;单元列表 ( 69 to 80 )截面形状变化 z-轴 多项式 ( 2.0)对称平面 从 i ;距离 ( 0 )在变截面群中，使用抛物线上的两点和对称平面的位置来决定二次抛物线方程。桥梁段 12的j端是群名称 (3rdspan);单元列表 ( 51 to 62 )截面形状变化 z-轴 多项式 ( 2.0)对称平面 从 j ;距离 ( 0 )二次抛物线的对称面，所以选择变截面群的 i端并且将距离输标

17、准,消隐 (开)入为 0(零)。图11指定变截面群 EEnnttee建立桥墩模型复制预应力箱型梁的节点后使用扩展单元功能建立桥墩模型。将桥墩全长40m分割成 6等分。消隐 (开),模型 /节点 /正面移动和复制选择属性-节点 ( 23, 27, 65, 69 )模型 复制 ; 间距类型 等间距( 0, 0, -7 ) 复制次数 ( 1 )键r键En terdx, dy, dz;因为预应力箱型梁单元截面是以截面上部中央为基准建立的模型，所以将节点模型 /单元 /扩展单元选择最近建立的单元沿 Z方向复制到 -7m(支座处截面总高度 )的位置。扩展类型 节点线单元单元类型 梁单元截面 1:桥墩 ;复

18、制间距 等间距;材料 2: C270生成类型 移动和复制dx, dy, dz( 0, 0, -40/6 );复制次数 ( 6 )图12生成桥墩 建立结构群图13是悬臂法桥梁的施工顺序和施工工期的计划表。在施工工序计划表中可以看出桥墩 1和桥墩 2有60天的施工时间差，所以当施工合龙段时两侧的桥梁段有60天的材龄差。在实际建立施工阶段模型时，按两侧桥墩同时施工经过同样的施工阶段直到施工合龙段之前。在施工合龙段之前将桥墩1的材龄增加 60天。因为在施工阶段构件的安装使用施工阶段时间荷载功能增加部分和拆除是通过结构群的激活和钝化命令来完成的，所以首先应该将同时施工的单元分别定义为结构群。构件的材龄。

19、详细内容参见土木结构分析中的时间依存分析定义并建立施工阶段章节。A1P1P2A2CLOF PIERCLOF PIER1289101189101112121110987654321123456712111098765432112345671817KEY-SEGMENTKEY-SEGMENT1615KEY-SEGMENTFSM PART1413SEG (12DAY/SEG)SEG (12DAY/SEG)FSM PART12SEG (12DAY/SEG)SEG (12DAY/SEG)1110F/T SETTINGPIER TABLE98F/T SETTINGPIER TABLE7PIER6543PI

20、ERFOOTING21FOOTING图13施工工序计划表 建立结构群之前先生成结构群。群模型 /群 /结构群 /定义结构群名称 (桥墩 );序列 ( 1to2 )在序列中输入数据可以同时生成多个结构群。名称 (零号块 ) ;序列 ( 1to2 )名称 (桥梁段 1 ) ;序列 ( 1to12 )名称 (桥梁段 2 ) ;序列 ( 1to12 )名称 (合龙段 ) ;序列 ( 1to3 )名称 ( C );序列 ( 1to2 )在树形菜单的群表单中可以查看生成的结构群。图14生成结构群 使用选择属性 -单元功能和工作树形菜单功能将生成的结构群分配给梁单元。将定义的结构群钝化后再定义新的结构群，可

21、以通过激活和钝化随时查看定义的结构群。树形菜单 群表单选择属性-单元 ( 83to103by4 84to104by4 )群 结构群 Pier 1拖放Enter键键Entteer选择属性-单元 ( 85to105by4 86to106by4 )群 结构群 Pier 2拖放EEnnter键键te选择属性-单元 ( 21to28 )En teerr ?Enter群 结构群 PierTable 1拖放选择属性-单元 ( 62to69 )En ter ?EEnnterr ?群 结构群 PierTable 2拖放拖放D图15建立结构群 其它结构群参照下表分别分配给各单元。表 1结构群的分配结构群单元号结构

22、群单元号P1Seg1P1Seg2P1Seg3P1Seg4P1Seg5P1Seg6P1Seg720, 2919, 3018, 3117, 3216, 3315, 3414, 35P2Seg4P2Seg5P2Seg6P2Seg7P2Seg8P2Seg9P2Seg1058, 7357, 7456, 7555, 7654, 7753, 7852, 79P1Seg8P1Seg913, 3612, 37P2Seg11P2Seg1251, 8050, 81P1Seg10P1Seg11P1Seg12P2Seg1P2Seg2P2Seg311, 3810, 399, 40KeySeg1KeySeg2KeySeg3

23、FSM17, 841, 8248, 491661, 7060, 7159, 72FSM24247 定义边界群以及输入边界条件在群树形菜单中双击某个群，则该群将被选择。建立模型之后，按桥梁段查看结构群(图16的 )。给建立的模型输入边界条件。在施工阶段分析中，单元、荷载、边界条件等所有信息都是以群的概念出现，通过激活和钝化群来建立各施工阶段。为了输入边界条件首先定义边界群。群表单 (图16的部分 )C群 边界群 新建 ( BC )图16定义边界群 输入边界条件。将桥墩下端设置为固端，将预应力箱型梁两端设置成沿桥梁方向的滚动支座。模型 /边界条件 /支撑边界群名称 BC单选 (节点 : 1, 43

24、 )支撑类型 Dy(开), Dz (开), Rx (开), Rz (开)窗口选择 (节点 : 108111 )支撑类型 D-All (开), R-All (开)节点 1节点 43节点 108 111图17输入边界条件 为了使桥墩和预应力箱型梁在连接位置有相同的位移，使用项中刚性连接将其连接起来。弹性连接中连接类型选模型 /边界条件 /弹性连接边界条件群名称 BC连接类型 刚性连接复制弹性连接 (开)坐标轴 x ;间距 ( 4.2, 125.8, 4.2 )选择复制弹性连接选项后输入复制间距，可以同时输入多2节点 ( 84, 23 )个边界条件。对齐缩放节点 23节点 84图18桥墩和主梁的弹性

25、连接 建立荷载群施工阶段荷载有结构自重、钢束的预应力荷载、挂篮(form traveller)自重、混凝土湿重 (wet concrete)等四种。当激活结构物的自重时，程序将自动考虑已激活的结构群的自重。除了自重以外的其它三种荷载在各个施工阶段要分别输入。各施工阶段的静力荷载如下。具有初期材龄的处于激活状态单元的自重(Self )作用于具有初期材龄的处于激活状态单元上的预应力荷载( PS)作用于处于激活状态单元端部上的挂篮荷载( FT)在支模和绑扎钢筋结束后，拆模前处于浇筑状态的混凝土湿重( WC)考虑了各零号块施工时间差的施工阶段时间荷载将各荷载工况定义为施工阶段荷载类型。( Time)施

26、工阶段时间荷载功能是给指定的单元以一定的材龄，从而考虑徐变和干缩等影响的功能。详细的内容参见用户在线手荷载 /静力荷载工况名称 (Self);类型 施工阶段荷载类型 施工阶段荷载类型 施工阶段荷载类型 施工阶段荷载类型 施工阶段荷载册中“施工阶段时间荷载”章节。名称 (PS) ;名称 (FT) ;名称 (WC) ;名称 (Time) ;图19定义荷载条件 定义各荷载工况所属的荷载群。群模型 /群 /结构群 /定义荷载群名称 ( Self )名称 ( PS-PierTable )名称 ( PS-P1Seg )名称 ( PS-P2Seg )名称 ( PS-KeySeg )名称 ( FT-PierT

27、able )名称 ( FT-P1Seg )名称 ( FT-P2Seg )名称 ( FT-KeySeg );序列 ( 1to2 );序列 ( 1to12 )序列 ( 1to12 )序列 ( 1to3 );序列 ( 1to2 )序列 ( 1to11 )序列 ( 1to11 )序列 ( 1to3 )序列 ( 1to12 )序列 ( 1to12 )序列 ( 1to3 );名称 ( WC-P1Seg ) ;名称 ( WC-P2Seg ) ;名称 ( WC-KeySeg ) ;名称 ( TimeLoad )在树形菜单的群表单中可以查看荷载群。图20定义荷载群 定义并建立施工阶段定义施工阶段在本用户指南中，

28、悬臂法桥梁施工阶段分为桥墩和零号块的施工、桥梁段1 12的施工、合龙段 1 3的施工等 16个施工阶段 (参见图 21)。按施工阶段施工各桥梁段后，再按桥梁支座跨中顺序施工合龙段，即可完成整个桥梁的施工。另外，因为例题中的桥梁为刚构式悬臂法桥梁，所以各施工阶段的边界条件没有发生变化。除了刚构式悬臂法桥梁以外，还有内部支撑点为铰支的桥梁形式以及在桥墩和零号块之间设置支座的悬臂法桥梁形式。FORM TRAVELLER挂篮1施工零号块以及设置挂篮阶段Stage 1 ? ? ? F/T ?阶段Stage212133?施工112桥梁?段 112Stage 14 Key Seg. 1 ?阶段 14施工并完

29、成合龙段1阶Stage段 1515Key施工Seg.并3完?成合龙段3阶Stage段 1166Key施Seg.工并2完?成合龙段2图21施工顺序图悬臂法桥梁施工阶段分析中结构群和边界群的激活和钝化相对于荷载群是比较简单的，荷载群在结构群被激活时既要激活预应力荷载群和挂篮荷载群，又要激活混凝土湿重荷载群 (参见图 22)。 施?工阶N?段 additionalN 的添加步 step骤 (7th第7day)天)? N? first day施工阶段 N的第一天混凝土湿重? ? ? ?ee挂篮荷载?5天5?材龄12天材龄? 12?图22加载施工阶段 N的荷载如图 22中，在同一施工阶段中荷载加载时间不

30、同时，可以使用添加步骤功能将荷载分步骤激活。将挂篮前移、支模以及绑扎钢筋、铺设钢束孔道等所需时间假设为7天，将混凝土养生时间假设为5天，在各施工阶段中定义 1个添加步骤。各施工阶段开始阶段被激活的桥梁段具有 5天材龄并承受预应力荷载和挂篮荷载。A1P1P2A2CLOF PIERCLOF PIER910111291011121211109876543211234567812111098765432112345678181716KEY-SEGMENTKEY-SEGMENT151413121110KEY-SEGMENTFSM PARTSEG (12DAY/SEG)SEG (12DAY/SEG)FSM

31、 PARTSEG (12DAY/SEG)SEG (12DAY/SEG)F/T SETTINGPIER TABLE9876543F/T SETTINGPIER TABLEPIERPIERFOOTING21FOOTING图23施工工序计划表在图 21的施工顺序图中，两个桥墩的桥梁段看起来是同时施工，但是在图23的施工 工序计划表中可以看出桥墩1的桥梁段比桥墩 2的桥梁段提前施工 60天。两个桥墩的悬臂桥梁段如果有施工时间差，即混凝土的材龄有差异的话，其徐变、干缩和预应力损失量也将不同。另外，因为60天的时间差异，两个桥墩的悬臂梁的挠度也将产生差异。为了最大限度地降低中央合龙段完工时产生的残留应力，

32、必须正确预测两个桥墩悬臂梁的挠度。所以做施工阶段分析时，必须考虑两个桥墩的材龄差异。施工阶段时间荷载功能，可以用来考虑施工时间差的影响。施工阶段时间荷载功能是赋予指定单元以一定的时间经历(材龄 )，从而考虑施工时间差的影响的方法。使用施工阶段时间荷载的施工阶段的建立步骤如下。1.假设同时施工两个桥墩的零号块和桥梁段1 12。2.加载合龙段混凝土湿重 (即，将 WC-KeySeg1加载在桥墩 1的左侧悬臂梁上，将 WC-KeySeg3加载在右侧桥墩的右侧悬臂梁上3.定义施工持续时间为零的施工阶段，将)。KeySeg1和FSM1激活后，在该施工阶段的最后 1天(Last Day)上给桥墩 1侧的单

33、元和 FSM1区段施加时间荷载 (60天)。4.激活 KeySeg3和FSM3，加载合龙段 (Key Seg2)的湿重。5.定义下一阶段并激活合龙段 2(KeySeg2)。? ? Key Seg.1, 3? ? ?加载合龙段 1、3的湿重拆?除1桥?墩 1F/T的挂?,篮?荷载，?加载时间荷载? 60?60天时间荷载?拆2 ?除桥墩F/T2 ?的挂篮荷载? ? Key Seg.2? ? ?加载合龙段 2的湿重图24使用施工阶段时间荷载考虑材龄差 将上述施工顺序与各施工阶段结构群、荷载群、边界群的激活和钝化连接起来，详细的步骤如下。1.施工阶段 1激活桥墩、零号块结构群激活边界群第1天:激活预应
