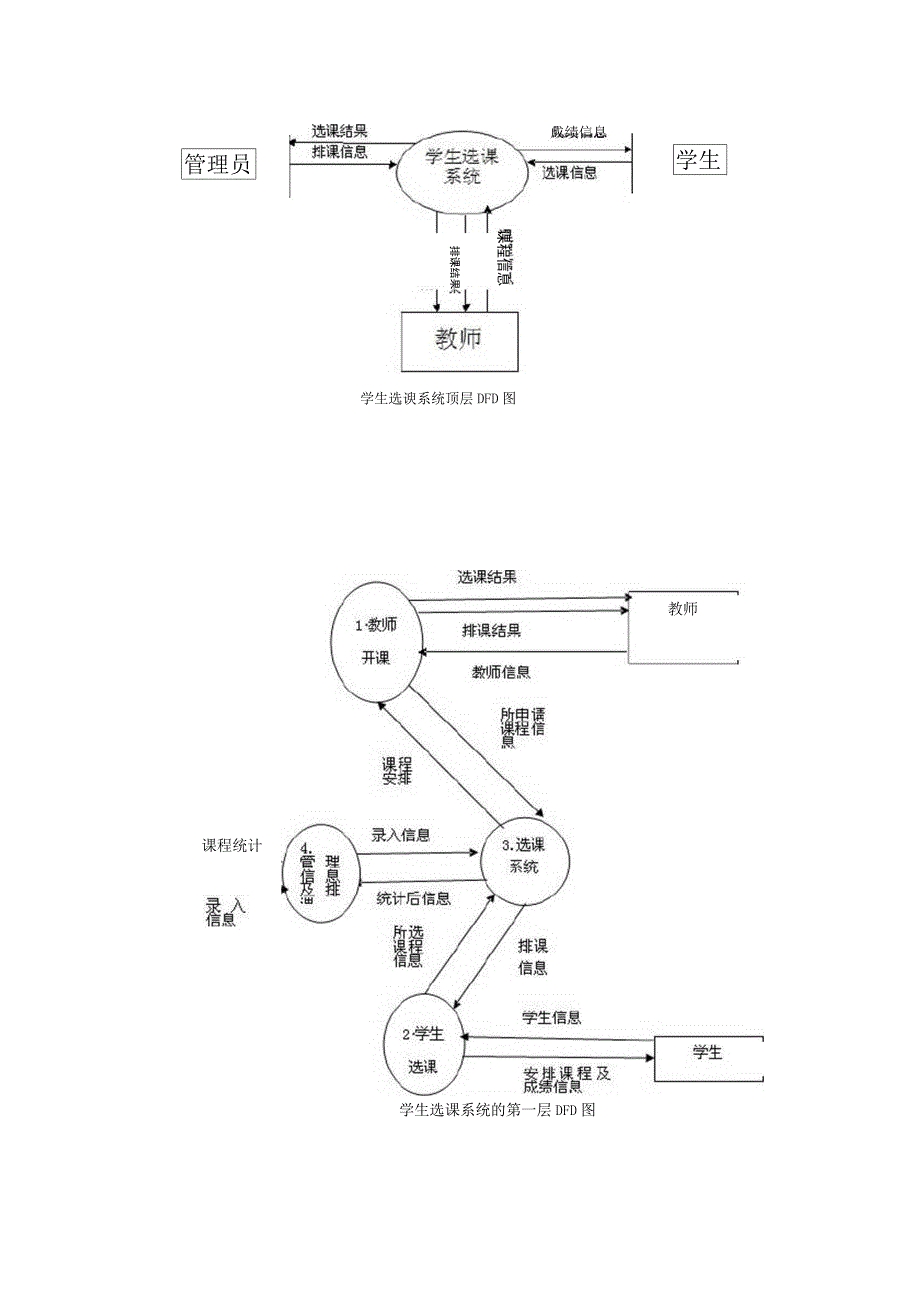

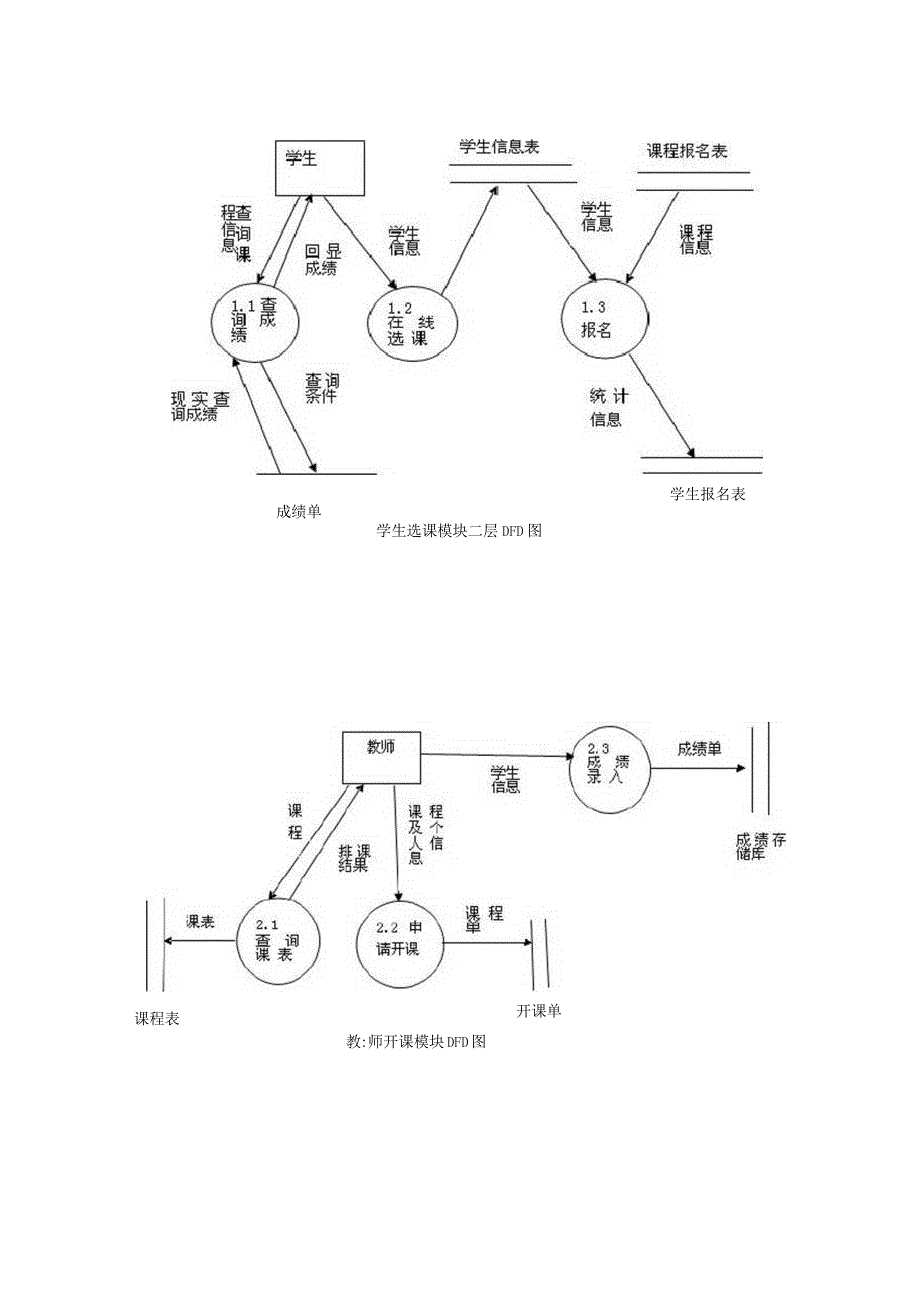

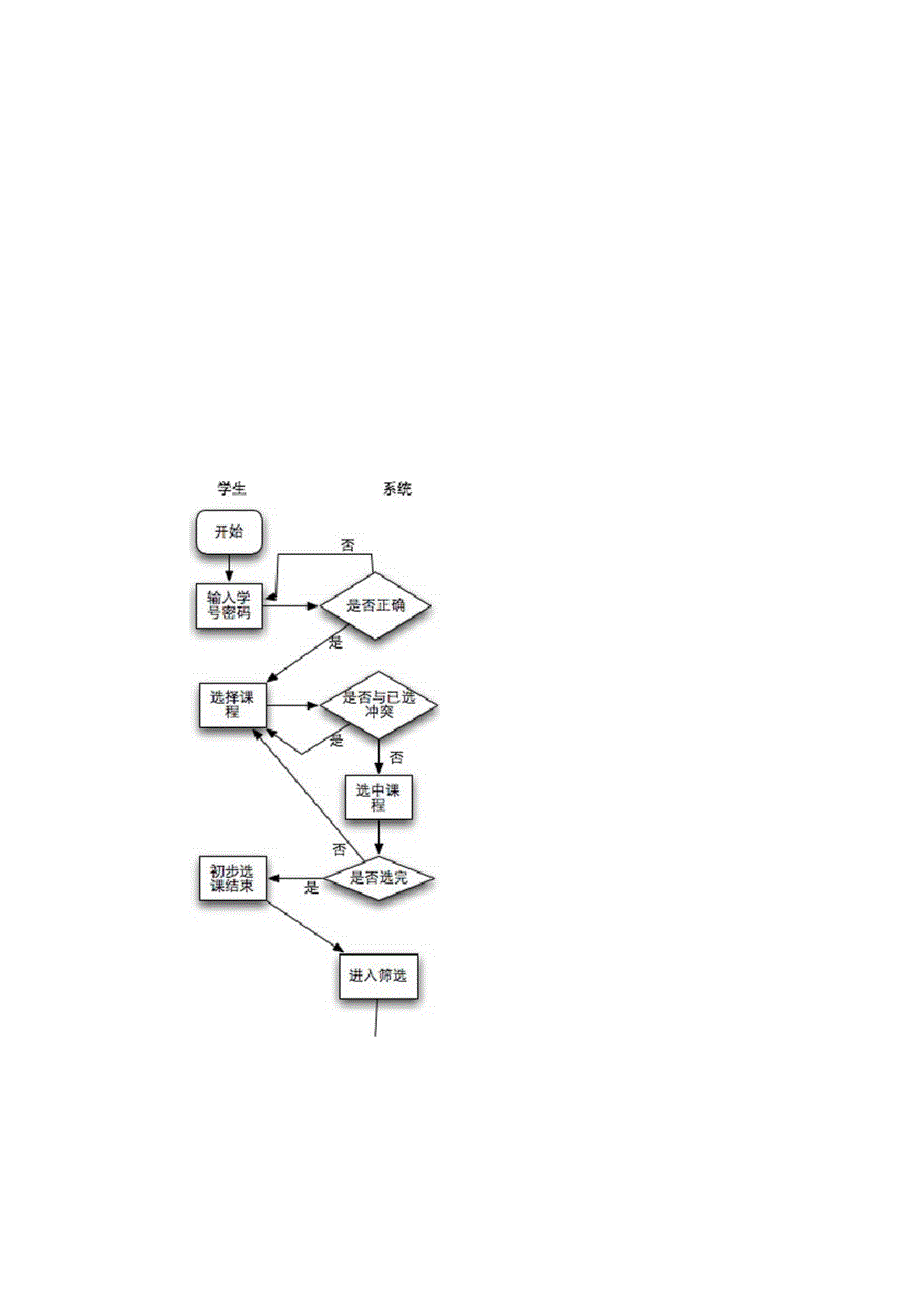

1、管理员成绩信息学生选谀系统顶层DFD图课程信息排课结果学生课程统计学生选课系统的第一层DFD图教师学生报名表成绩单学生选课模块二层DFD图开课单课程表教:师开课模块DFD图改进后学生系统上图为改进前er图学生佻学号fk姓名性别班号教室Pk|教君前一|课程名称|课程时间|上师|容纳人数位 |多娱味情况课程一(ni:l) 一学生: 课程一(1:1) 一教室 课程一 (1:1) 一教师数据字典学生=学号+登录密码+学生姓名+性别+班号课程=课程编号+课程名称+学时数+学分+上课地点+上课时间+上课教师 教师=教室编号+教师名称+教师职称+上课时间+上课地点+课程名称 教室=教室编号+课程名称+课程时
2、间+上课教师+容纳人数+多媒体情况数据流条目学生模块名称:学生信息来源:学生去向:在线选课简述:按其信息进行选课组成:学号十姓名十课程名名称:课程信息 来源:课程报名表去向:报名简述:处理录入的信息组成:课程号+课程名+教师名名称:统计信息来源:报名去向:学生报名表 简述:统计后的信息 组成:学生学号十姓名十课程名名称:查询课程信息来源:学生去向:成绩查询简述:传递查询条件 组成:课程号十课程名名称:查询条件 来源:成绩查询 去向:成绩单 简述:查询所要课程的相关成绩 组成:学号+课程号+课程名名称:回显成绩 来源:成绩查询 去向:成绩单 简述:查询所要课程的相关成绩 组成:课程号+课程名+成
3、绩名称:回显成绩来源:学生去向:成绩查询简述:查询所要课程的相关成绩 组成:课程号+课程名+成绩教师模块名称:课程来源:教师去向:查询课表简述:所开设课程的查询组成:课程号十课程名名称:课程来源:查询课表去向:课程表简述:所开设课程的查询 组成:课程号+课程名名称:学生信息来源:学生去向:成绩录入简述:输入学生信息,进行成绩录入 课程名+姓名+组成:学号.名称:课程及个人信息来源:教师去向:申请开课简述:教师所开某门课程的信息组成:课程号+课程名+教师名名称:排课结果来源:查询课表去向:教师简述:教师所开某门课程的信息显示组成:课程名+班级+人数名称:课程单来源:申请开课去向:开课单简述:课程
4、的信息组成:课程号+课程名+教师名+班级名称:成绩单来源:成绩录入去向:成绩存储库简述:学生成绩信息组成:课程号+课程名+学生名十班级+成绩管理员模块数据流名称:录入学生,教师信息来源:管理员去向:管理信息简述:按照各用户条件时其信息进行修改组成:学生信息十教师信息+班级信息+课程信息 数据流名称:修改学生教师信息来源:各管理信息去向:用户信息库用户操作数据后存入用户库中的信息简述:组成:编号+用户信息数据流名称:录入及修改班级,课程信息来源:班级,课程管理去向:选课信息库.用户操作数据后存入选课信息库中的信息简述:学号+课程号+成绩组成:数据流名称:原始课程班级信息来源:选课信息库去向:课程
5、管理简述:查询原始信息,及防止冲突组成:编号+课程名十教室号十人数数据流名称:排课结果来源:课程管理去向:管理员简述:查询原始信息,及防止冲突组成:课程号+课程名+教室号+人数数据处理条目编号:L1名称:成绩查询输入流:成绩查询条件输出流:查询条件简述:刻其成绩进行查询处理:按查询条件进行回显编号:1.3名称:报名输入流:学生信息,课程信息输出流:统计信息简述:填写学生相关信息处理:编号:121名称:查询课程信息输入流:排课信息,通知,教师反馈,修改的选课信息输出流:课程信息简述:时所选课程进行处理处理:将其信息添加到学生报名表中编号:122名称:进行选课输入流:课程信息,无冲突.输出流:冲突简述:对所选课程进行处理处理:将其信息添加到学生报名衣中编号:123名称:退选输入流:无输出流:增加选课信息,删除选课信息简述:对有冲突的课程进行重选或删除处理:将其信息删除到学生报名式中编号:2名称:查询课表输入流:课程输出流:课衣简述:对课式及排课的处理处理:防止课程的冲突编号:2.2名称:申请开课输入流:课程及个人信息输出流:课程单简述:申请教室,申请开的课程处理:查看教室及课程的信息编号:2.3名称:成绩录入输入流:学生信息输出流:成绩单简述:对学生成绩进行管理处理:成绩的录入及更新
