金刚砂耐磨混凝土地坪一次成型施工工法.docx

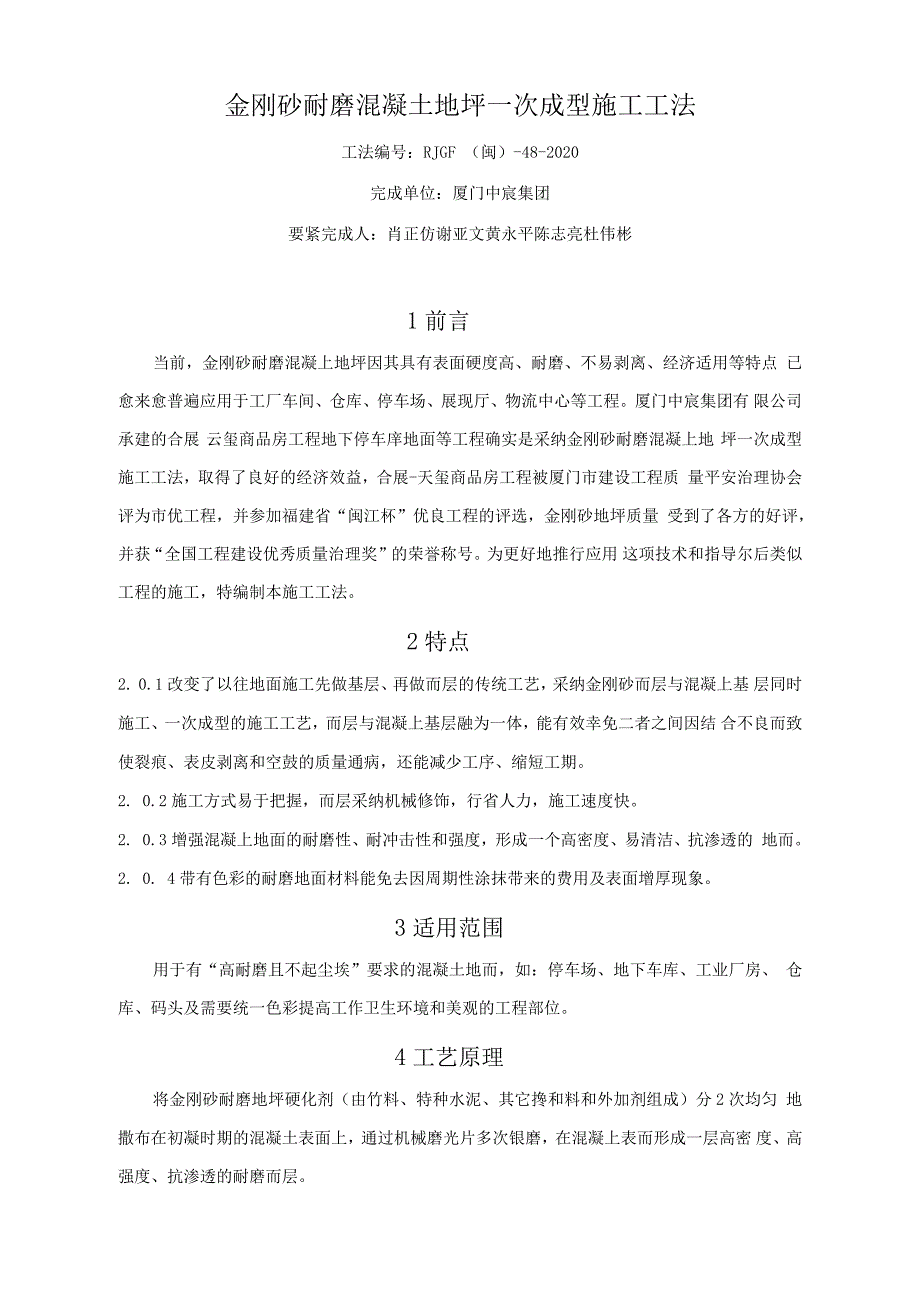

1、金刚砂耐磨混凝土地坪一次成型施工工法工法编号：RJGF （闽）-48-2020完成单位：厦门中宸集团要紧完成人：肖正仿谢亚文黄永平陈志亮杜伟彬1前言当前，金刚砂耐磨混凝上地坪因其具有表面硬度高、耐磨、不易剥离、经济适用等特点 已愈来愈普遍应用于工厂车间、仓库、停车场、展现厅、物流中心等工程。厦门中宸集团有 限公司承建的合展 云玺商品房工程地下停车庠地面等工程确实是采纳金刚砂耐磨混凝上地 坪一次成型施工工法，取得了良好的经济效益，合展-天玺商品房工程被厦门市建设工程质 量平安治理协会评为市优工程，并参加福建省“闽江杯”优良工程的评选，金刚砂地坪质量 受到了各方的好评，并获“全国工程建设优秀质量治

2、理奖”的荣誉称号。为更好地推行应用 这项技术和指导尔后类似工程的施工，特编制本施工工法。2特点2. 0.1改变了以往地面施工先做基层、再做而层的传统工艺，采纳金刚砂而层与混凝上基 层同时施工、一次成型的施工工艺，而层与混凝上基层融为一体，能有效幸免二者之间因结 合不良而致使裂痕、表皮剥离和空鼓的质量通病，还能减少工序、缩短工期。2. 0.2施工方式易于把握，而层采纳机械修饰，行省人力，施工速度快。2. 0.3增强混凝上地面的耐磨性、耐冲击性和强度，形成一个高密度、易清洁、抗渗透的 地而。2. 0. 4带有色彩的耐磨地面材料能免去因周期性涂抹带来的费用及表面增厚现象。3适用范围用于有“高耐磨且不

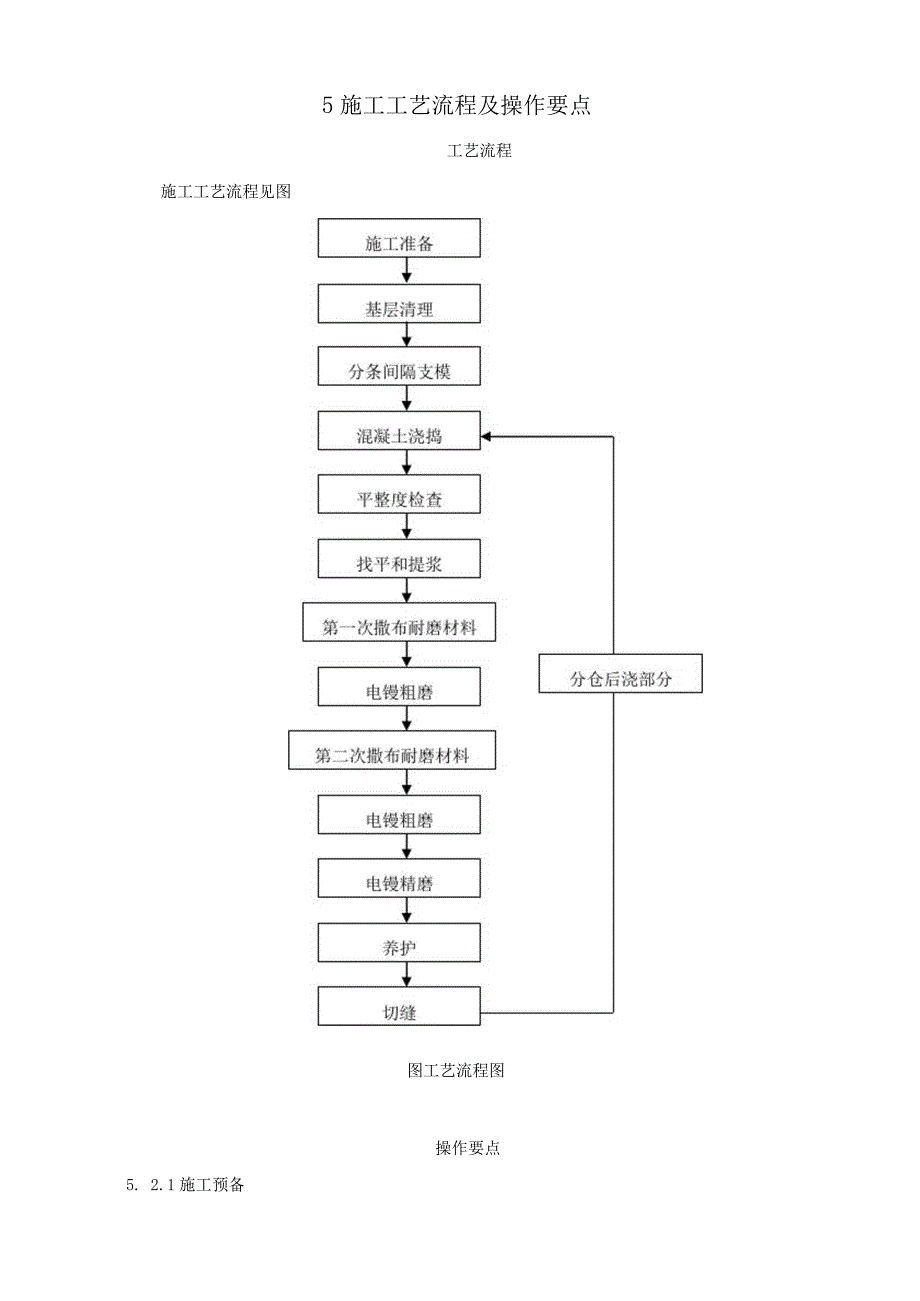

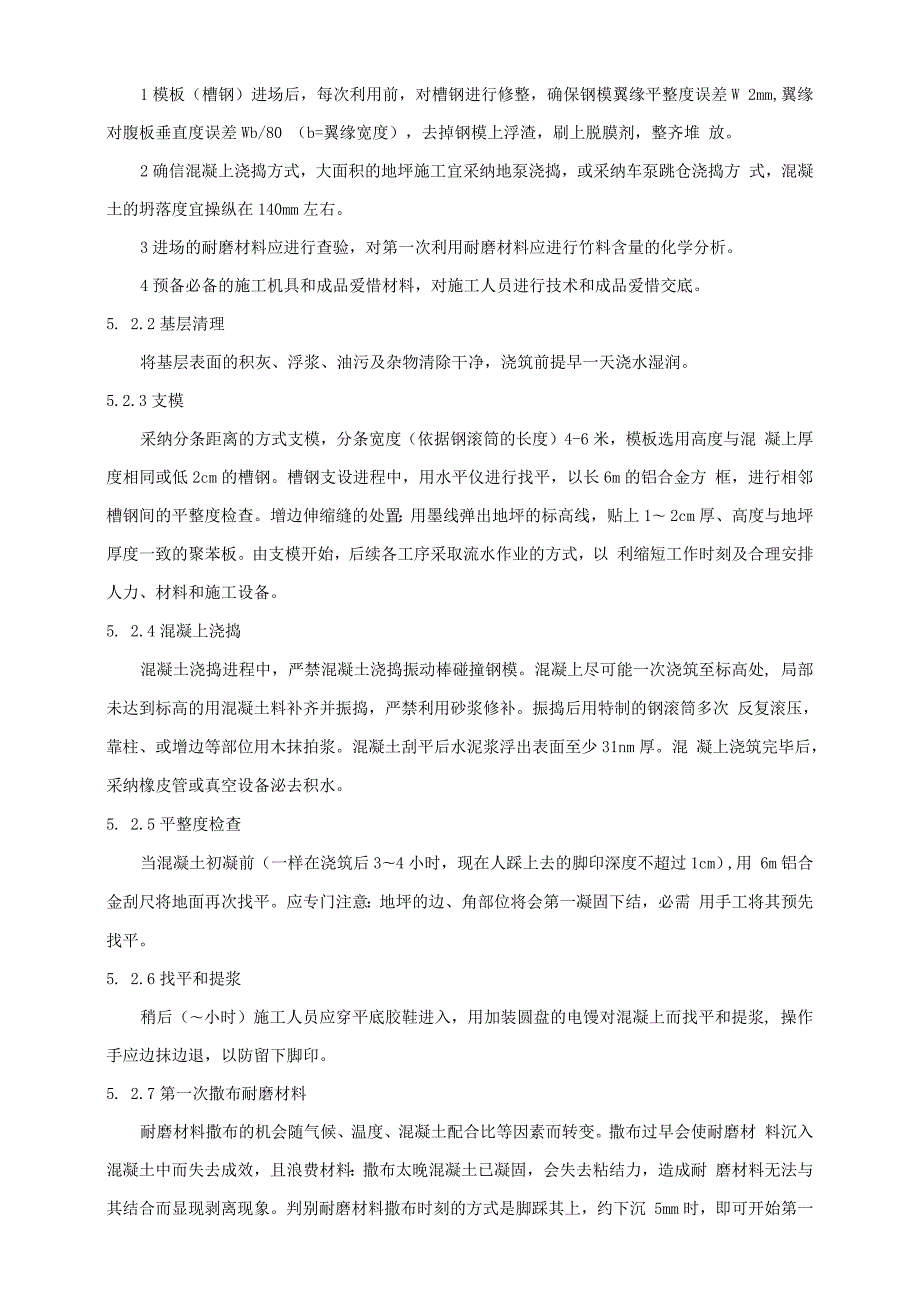

3、起尘埃”要求的混凝土地而，如：停车场、地下车库、工业厂房、 仓库、码头及需要统一色彩提高工作卫生环境和美观的工程部位。4工艺原理将金刚砂耐磨地坪硬化剂（由竹料、特种水泥、其它搀和料和外加剂组成）分2次均匀 地撒布在初凝时期的混凝土表面上，通过机械磨光片多次银磨，在混凝上表而形成一层高密 度、高强度、抗渗透的耐磨而层。5施工工艺流程及操作要点工艺流程施工工艺流程见图图工艺流程图操作要点5. 2.1施工预备1模板（槽钢）进场后，每次利用前，对槽钢进行修整，确保钢模翼缘平整度误差W 2mm,翼缘对腹板垂直度误差Wb/80 （b=翼缘宽度），去掉钢模上浮渣，刷上脱膜剂，整齐堆 放。2确信混凝上浇捣方式

4、大面积的地坪施工宜采纳地泵浇捣，或采纳车泵跳仓浇捣方 式，混凝土的坍落度宜操纵在140mm左右。3进场的耐磨材料应进行查验，对第一次利用耐磨材料应进行竹料含量的化学分析。4预备必备的施工机具和成品爱惜材料，对施工人员进行技术和成品爱惜交底。5. 2.2基层清理将基层表面的积灰、浮浆、油污及杂物清除干净，浇筑前提早一天浇水湿润。5.2.3支模采纳分条距离的方式支模，分条宽度（依据钢滚筒的长度）4-6米，模板选用高度与混 凝上厚度相同或低2cm的槽钢。槽钢支设进程中，用水平仪进行找平，以长6m的铝合金方 框，进行相邻槽钢间的平整度检查。增边伸缩缝的处置：用墨线弹出地坪的标高线，贴上1 2cm厚、

5、高度与地坪厚度一致的聚苯板。由支模开始，后续各工序采取流水作业的方式，以 利缩短工作时刻及合理安排人力、材料和施工设备。5. 2.4混凝上浇捣混凝土浇捣进程中，严禁混凝土浇捣振动棒碰撞钢模。混凝上尽可能一次浇筑至标高处, 局部未达到标高的用混凝土料补齐并振捣，严禁利用砂浆修补。振捣后用特制的钢滚筒多次 反复滚压，靠柱、或增边等部位用木抹拍浆。混凝土刮平后水泥浆浮出表面至少31nm厚。混 凝上浇筑完毕后，采纳橡皮管或真空设备泌去积水。5. 2.5平整度检查当混凝土初凝前（一样在浇筑后34小时，现在人踩上去的脚印深度不超过1cm）,用 6m铝合金刮尺将地面再次找平。应专门注意：地坪的边、角部位将会

6、第一凝固下结，必需 用手工将其预先找平。5. 2.6找平和提浆稍后（小时）施工人员应穿平底胶鞋进入，用加装圆盘的电馒对混凝上而找平和提浆, 操作手应边抹边退，以防留下脚印。5. 2.7第一次撒布耐磨材料耐磨材料撒布的机会随气候、温度、混凝土配合比等因素而转变。撒布过早会使耐磨材 料沉入混凝土中而失去成效，且浪费材料：撒布太晚混凝土已凝固，会失去粘结力，造成耐 磨材料无法与其结合而显现剥离现象。判别耐磨材料撒布时刻的方式是脚踩其上，约下沉 5mm时，即可开始第一次撤布施工。第一次布撒2/3用量，撒料须均匀、适量，拌合物应 均匀落下，不准使劲抛撒。撤布后立即用木抹子抹平。1.2.8 电镀粗磨等第一

7、次干撒的材料吸收水分颜色均匀变深，表而似乎全数变黑，用加装圆盘的电馒碾 磨分散并与基层混凝土浆结合在一路。该工序必需由熟练工操作。增、柱、门和模板等处水 分消失较快，宜优先撒布先施工，以防因失水而降低成效。碾磨分散后进行粗光磨平。纵横 磨平34次，边角部位提早手工钢抹子抹平。1.2.9 第二次撒布耐磨材料第二次撒布量为用量的1/3,撒布后当即抹平，在大面积均匀适量的同时，泛浆部位加 大布撒量，有缺点的部份第三次撤料修补。5. 2. 10电镀粗磨第二次干撒的耐磨材料吸收水分变黑后，重复采纳加装圆盘的电镀作业至少两次，作业 时应纵横向交织进行，均匀有序，避免材料聚集：边角处用钢抹子处置。稍后，改用

8、电镀加 刀片（抹光机）进行粗磨。机械抹平角度慢慢调高，越往后抹刀角度越高，粗光一样进行两 次。现在应随时操纵好平整度，采纳2米靠尺检查，边角部位始可进行精光。6. 2.11电镀精磨粗光后用电鳗抹光机精光两次以上。抹光机作业后而层若存在抹纹较凌乱时，为排除抹 纹，可用薄钢抹子对而层进行有序、同向的人工压光，完成修饰工序。7. 2. 12养护耐磨地坪施工5-6小时后喷洒或涂刷养护剂养护，用量为0.2升/m2.冬季施工时，还 须用草袋等覆盖。8. 2. 13切缝切缝机会依照气候、温度、混凝土配合比等因素不同而转变，一样混凝上浇捣23天 后进行横向缩缝切割。第一依照预先依据轴距设计好的分隔缝布局在地坪

9、上弹线，二人配合 作业，弹线平直美观；经检查弹线无误后沿弹线进行切割，切割工具选用路而切割机，切割 进程中操纵好切割速度，以保证切缝深度和不偏离弹线，切割深度应至少为地坪厚度的1/3, 分仓浇注（或后浇部位）接头缝深度至少1/2：分隔缝切割完成后，用高压气泵沿缝吹洗将 缝内浮灰清理干净，然后用柔性材料将分隔缝嵌填密实平整。9. 2. 14分仓后续浇注部份施工混凝土缩缝切割完成后，开始分仓后续浇注部份的施工，施工前，弹线切割接头缝不顺 直的部份，深度至少1/2。耐磨层施工方式同上，专门注意薄钢抹子对面层进行有序、同向 的人工压光的同时，用钢抹子铲掉接头缝处的已施工的耐磨地坪上的附加的耐磨材料。混

10、凝 上浇捣进程中，要增强对已完成耐磨地坪的成品爱惜。劳动力组织5. 3.1合理划分耐磨地坪施工的流水区段，和谐好与其它工种的交叉作业，对操作人员进 行详细的技术交底。表劳动力组织情形表工序基层清理支钢模碎布料碎振捣碎整平撒布耐磨料电锲操作地坪养护切缝合计人数162212322211.1.1 备材料1.1.2 金刚砂耐磨材料的技术指标外观：均匀，无结快。竹料含量：不大于生产厂家操纵指标5轧28天抗折强度：2。28天抗压强度：90Mpao耐磨度比：350虬表而硬度（压痕直径）：3. 1mm.用量:5kg / m2 o1.1.3 混凝土采纳预拌混凝土，强度品级C25及以上，塌落度操纵在14cm左右，

11、水泥选用低水化热 的粉煤灰硅酸盐水泥或一般水泥，细骨料选用中砂，混凝上厚度大于80mm时可用一般混凝 上浇筑，厚度小于80mm时要求用粗骨料为粒径5-20持续级配石子的细石混凝上。要紧机具见表表设备机具一览表序号名称用途数量备注1橡皮管泌水23根3m左右2电镀抹光机银磨3台左右3钢滚管平整出浆2根6150,长度不小于6米4铝合金刮尺平整出浆2根长度不小于6米5路面切割机切缝2台7质量操纵质量操纵标准本工法执行建筑地而工程施工质量验收标准(GB50209-2002)、混凝上结构工程施工 质量验收标准(GB50204-2002)质量保证方法7. 2.1材料运输和寄存时应采取防雨、防潮方法，不能直接

12、放在地而上，耐磨材料结块时, 应暂停利用。8. 2.2施工期间增强防雨方法，幸免太阳强光直射，以避免阻碍地坪强度和颜色。9. 2.3准确计量，均匀布料，现场施工撤料前，每距离必然距离或必然而积搁放必然数量 的耐磨材料，保证单位面积内材料用量均匀、准确。10. 2.4严格操纵第一次撒料的时刻，撒料、打磨时必需穿防水软底纸质鞋进入：表面泌水 采纳吸水设备吸干，以保证表面含水量均匀。11. 2.5粗光开始应慢慢将机械抹平角度慢慢调高，越往后，抹光角度越高。12. 2.6刚施工完的耐磨硬化地坪，禁止行人和车辆行走，按时喷涂专用养护剂，一样持续 524小时。13. 2.7刚做完的地坪7日内不得走车，15

13、日内不准重型车利用，28天后开始正常利用。14. 2.8切缝要及时，卸模和切缝时应注意不损害地坪边沿。油漆划线等应在地坪施工完14 天后进行。15. .9验收1颜色：大体维持一致，滑腻、光亮。2缩缝、接头缝宽窄一致，顺直，深度知足设计要求，缝格平直度许诺误差3mm.3地面不起壳、起砂。4平整度：2m范围内误差小于3mm。5耐磨层厚度：23mm。8平安方法8. 0.1遵守各项平安生产法律法规、平安技术规程、平安操作规程和相关平安规章制度。8. 0.2对操作工人进行三级平安教育和平安技术交底，特殊工种必需持证上岗，严禁违章 作业。8. 0.3施工现场临时用电和机械操作应严格执行相关标准要求，预防触

14、电和机械损害事故 的发生。8. 0.4耐磨材料为粉尘状，布撒时幸免接触到眼睛和皮肤，一旦触及眼睛，要当即用清水 冲洗，并送医院医治。施工时戴好手套、护目镜及防灰面具，施工过程中幸免吸入尘埃，施工完成后必需清洗干净。8. 0.5增强平安检查，预防电线破损伤人等。9环保方法9. 0.1混凝土施工尽可能安排在白天施工，减少噪音对居民生活阻碍：3级以上风力时，禁止耐磨材料布撒，避免粉尘污染；9. 0.3废弃物及时归堆，委托有资质的单位清运。10效益分析面层与混凝土基层一次成型，排除传统工艺因二者之间结合不良而致使裂痕和空鼓的质 量通病。传统工艺施工而层须等待混凝土基层强度至少达70% （3天左右）才能

15、施工，而本 工法那么可行约此等待时刻3天左右。而层与混凝上基层是一次成型，比传统工艺少做一道 地面找平工序，为此可行约人工费元/ ID?。经济效益显著。11应用实例本工法成功地应用于立达信LED研发基地、合展天玺商品房工程、厦门市.妇幼保健院 门诊综合楼等工程，工程质量知足标准和合同要求。现以合展天玺商品房工程为实例。 11.0.1工程概况：合展-天玺商品房工程，位于厦门市龙山综合区，框剪结构，地下1层，地上20层，总建筑面积nV，地下车库3000叶，为金刚砂耐磨混凝上地坪。11.0.2施工情形：金刚砂耐磨混凝土地坪于2020年6月施工，严格依照设计及标准、质量操纵方法要求， 依照工艺流程和操作要点进行施工。11.0.3工程评判：金刚砂耐磨混凝土地坪强度高，颜色一致，滑腻光亮，未显现裂纹、空鼓、表而剥离等 现象，该工法工艺流程合理、工效高、工程质量和施工平安容易操纵、有效性强，取得建设 单位、监理单位及建设主管部门的好评。该工程项目被评为里门市优良工程、二O 一。年度 全国工程建设优秀质量治理奖，并被推荐参评福建省建设工程“闽江杯”省级优良工程。
