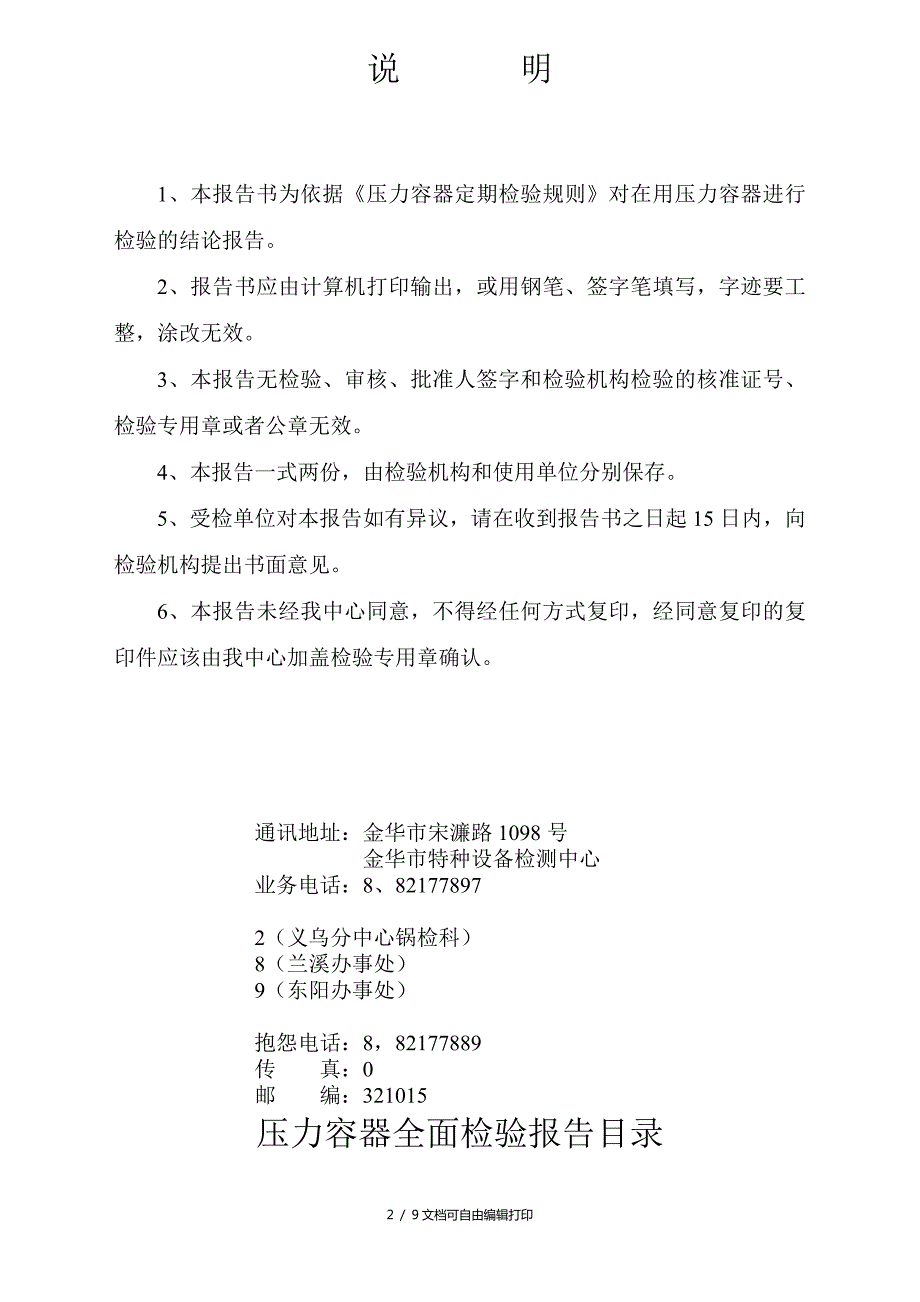

1、 JTQS/RD-20 报告编号: RD10YW0134 压力容器全面检验报告使 用 单 位: 浙江万羽针织有限公司 容 器 名 称: 储气罐 单位内编号: 01 使 用 证 号: 办理中 设 备 代 码: 校 验 日 期:2010年05月06日 至 2010年05月06日 金华市特种设备检测中心说 明1、本报告书为依据压力容器定期检验规则对在用压力容器进行检验的结论报告。2、报告书应由计算机打印输出,或用钢笔、签字笔填写,字迹要工整,涂改无效。3、本报告无检验、审核、批准人签字和检验机构检验的核准证号、检验专用章或者公章无效。4、本报告一式两份,由检验机构和使用单位分别保存。5、受检单位对本

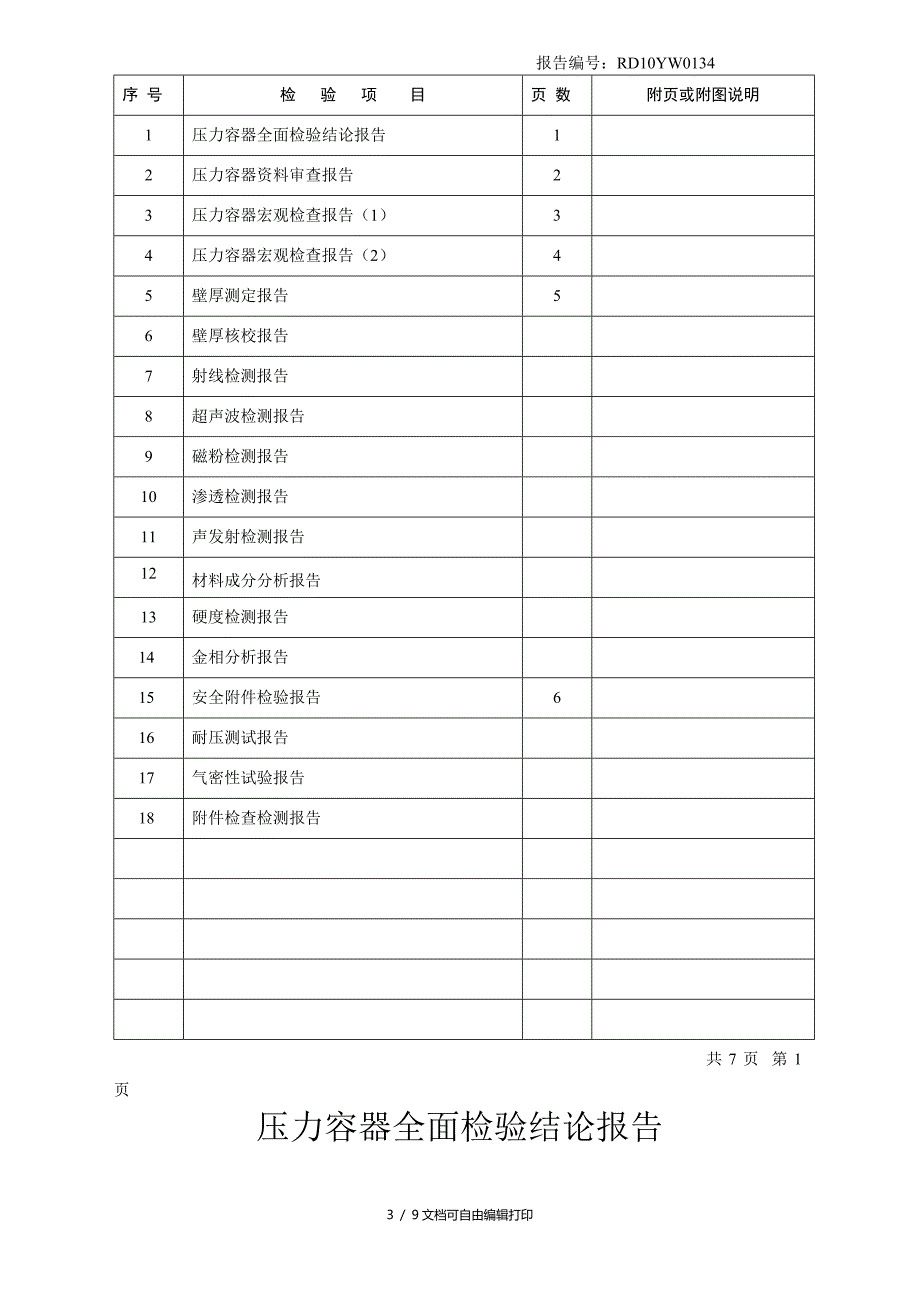

2、报告如有异议,请在收到报告书之日起15日内,向检验机构提出书面意见。6、本报告未经我中心同意,不得经任何方式复印,经同意复印的复印件应该由我中心加盖检验专用章确认。 通讯地址:金华市宋濂路1098号 金华市特种设备检测中心业务电话:8、821778972(义乌分中心锅检科)8(兰溪办事处)9(东阳办事处)抱怨电话:8,82177889传 真:0邮 编:321015 压力容器全面检验报告目录报告编号:RD10YW0134 序 号检 验 项 目页 数附页或附图说明1压力容器全面检验结论报告12压力容器资料审查报告23压力容器宏观检查报告(1)34压力容器宏观检查报告(2)45壁厚测定报告56壁厚核

3、校报告7射线检测报告8超声波检测报告9磁粉检测报告10渗透检测报告11声发射检测报告12材料成分分析报告13硬度检测报告14金相分析报告15安全附件检验报告616耐压测试报告17气密性试验报告18附件检查检测报告共7页 第1页压力容器全面检验结论报告报告编号:RD10YW0134 使用单位浙江万羽针织有限公司单位地址义乌市北苑路308号单位代码管理人员杨熙国联系电话邮政编码322000容器名称储气罐容器类别I设备代码容器品种S使用证号办理中单位内编号01结构形式单层主要检验依据:TSG R7001压力容器定期检验规则检验发现的缺陷位置、程度、性质及处理意见(必要时附图或附页):该容器:(1)压

4、力表、安全阀校检合格后方可使用。检验结论经检验,本台压力容器的安全状况等级评定为:2级允许运行允许运行参数压力: 0.8MPa温度: 150介质: 空气其它:结论说明:由于本次检验无问题发现,无需整改,可继续运行。下次全面检验日期:2013年05月16日检验:2010年05月06日机构检验专用章机构核准号:TS7110068-20122010年05月10日审核:2010年05月07日签发:2010年05月10日共7页 第2页压力容器资料审查报告报告编号:RD10YW0134单位内编号/设备代码:01设计单位上海申江压力容器厂设计日期不详设计规范GB150-1998容器图号JQGZ/0.88-0

5、327-0制造单位上海申江压力容器厂出厂编号03TDA1345制造规范GB150-1998制造日期2003-5-1安装单位自装投用日期2003-9-01容器内径800 mm容器高度2200 mm容器容积1.0 m3充装质量-封头形式椭圆支座形式支撑式主体材质筒体Q235B主体厚度筒体6 mm封头Q235B封头6 mm夹套(换热管)-夹套(换热管)-内衬-内衬-设计压力壳程0.88(Pw:0.8)MPa实际操作压力壳程0.8 MPa管程(夹套)- MPa管程(夹套)- MPa设计温度壳程150 实际操作温度壳程150 管程(夹套)- 管程(夹套)- 设计介质壳程空气工作介质壳程空气管程(夹套)-

6、 管程(夹套)-腐蚀裕度简体1.0mm封头1.0mm资料审查问题记载资料齐全 监检证 合格证 质量证明书 竣工图有铭牌 强度校核计算书 其它上次全面检查问题记载首次检验检验:2010年05月06日审核:2010年05月07日共7页 第3页压力容器资料审查报告(1)报告编号:RD10YW0134单位内编号/设备代码:01检 验 项 目检查结果备注结构检查1本体、对接焊缝、接管角焊缝2开孔及补强3焊接布置4角接5搭接6封头(端盖)7支座或支撑8法兰9排污口几何尺寸及焊缝检查10纵/环焊缝最大对口错边量0.6/0.6 mm11纵/环焊缝最大棱角度1.5/1.5 mm12焊缝余高 2 mm13角焊缝焊

7、厚度/焊角高度 2/3 mm14封头表面凹凸量 0 mm15封头直边高度 30 mm16封头直边部位纵向皱折17不等厚板(锻)件对接接头削薄处理18不等厚板(锻)件对接接头堆焊过渡的两侧厚度差 mm19直立容器和球形容器支柱的铅垂度其它检查结果:合格注:没有或未进行的检查项目在检查结果栏打“”;无问题或合格的检查项目在检查栏打“”;有问题或者不合格的项目在检查栏中打“”,并在备注中说明情况。共7页 第4页压力容器资料审查报告(2)报告编号:RD10YW0134单位内编号/设备代码:01检 验 项 目检查结果备注检查外观1容器本体裂纹、过热、变形、泄露2焊缝的裂纹、过热、变形、泄露3内外表面的腐

8、蚀和机械损伤4紧固螺栓5支承、支座损坏6大型容器的基础下沉、倾斜、开裂7排放(疏水、排污)装置8快开门式压力容器安全连锁装置9多层包扎、热套容器泄露10主要受压元件材质11安全附件接口密封圈12遮阳罩、操作台紧固13罐体与底盖连接14防波板、罐内扶梯与罐体连接15罐车拉紧带、鞍座、中间支座保温隔热层检查16保温层破损、脱落、潮湿、跑冷17金属衬里穿透性腐蚀、裂纹、凹陷18堆焊层龟裂、剥落、脱落情况19非金属衬里破损、龟裂、脱落情况20非金属材料衬里压力容器、运行中本体壁温异常情况其它检查结果:合格注:没有或未进行的检查项目在检查结果栏打“”;无问题或合格的检查项目在检查栏打“”;有问题或者不合

9、格的项目在检查栏中打“”,并在备注中说明情况。共7页 第5页壁 厚 测 定 报 告报告编号:RD10YW0134单位内编号/设备代码:01测量仪器型号DC-1000B测量仪器编号JZ-048-15测量仪器精度0.1mm耦合剂专用耦合剂公称厚度筒体6 mm实测最小壁厚筒体5.8 mm封头6 mm封头5.9 mm表面状况原始状态实测点数8250接管- mm250接管- mm测厚点部位图:测 厚 记 录测点编号测点厚度测点编号测点厚度测点编号测点厚度测点编号测点厚度测点编号测点厚度测点编号测点厚度15.925.935.945.855.865.975.986.09101115131415161718检

10、测结果:合格检验:2010年05月06日审核:2010年05月07日注:测厚记录表格不够时,可按测厚记录格式增加续页。共7页 第6页安全附件检验报告报告编号:RD10YW0134单位内编号/设备代码:01安全阀型 号A27W-10T数 量1只公称压力1.0 MPa开启压力0.84 MPa密封压力不详 MPa公称通径25 mm有效期超期铅 封完好效验报告无 安装位置封头外 观完好紧急切断阀型式及规格无此项数 量耐压试验压力MPa密封试验压力 MPa切断时间检修记录安装位置外 观压力表量 程0-1.6 MPa精 度1.5级数 量1只有效期超期铅 封完好外 观完好液面计形 式无此项数 量容器充装量无此项安装位置外 观误 差 mm爆破片型 号无此项规 格数 量爆破压力MPa材 质安装位置测温仪表型 号无此项有效期外 观快门联锁关紧后收压无此项泄压后开门气相软管试验压力无此项 MPa试验介质保压时间min液相软管试验压力无此项 MPa试验介质保压时间min其它阀门、附件检验:正常检查结果:压力表、安全阀超期未校验。检验: 2010年05月06日审核: 2010年05月07日共7页 第7页9 / 9文档可自由编辑打印
