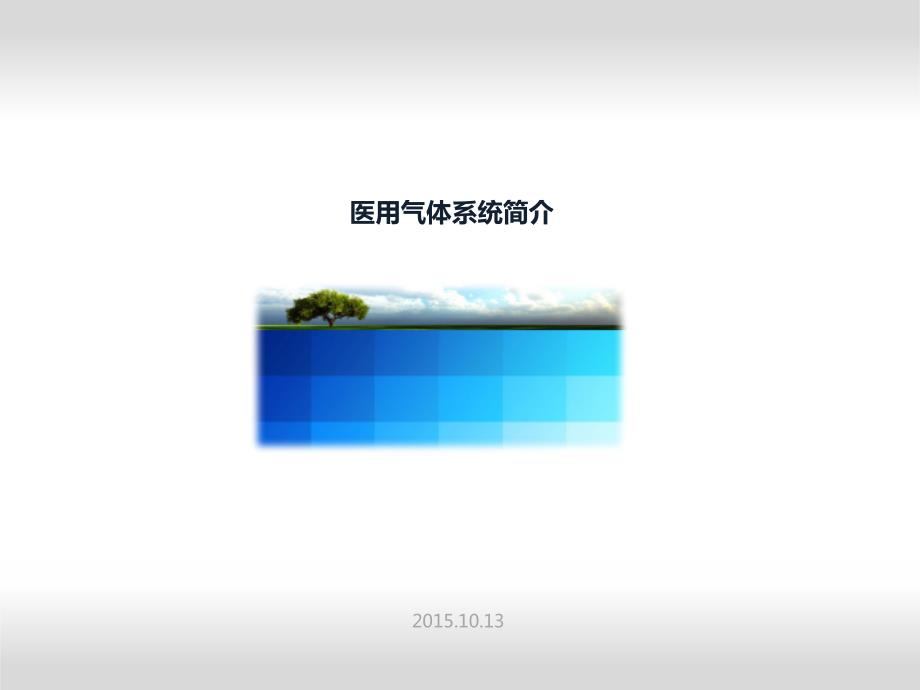

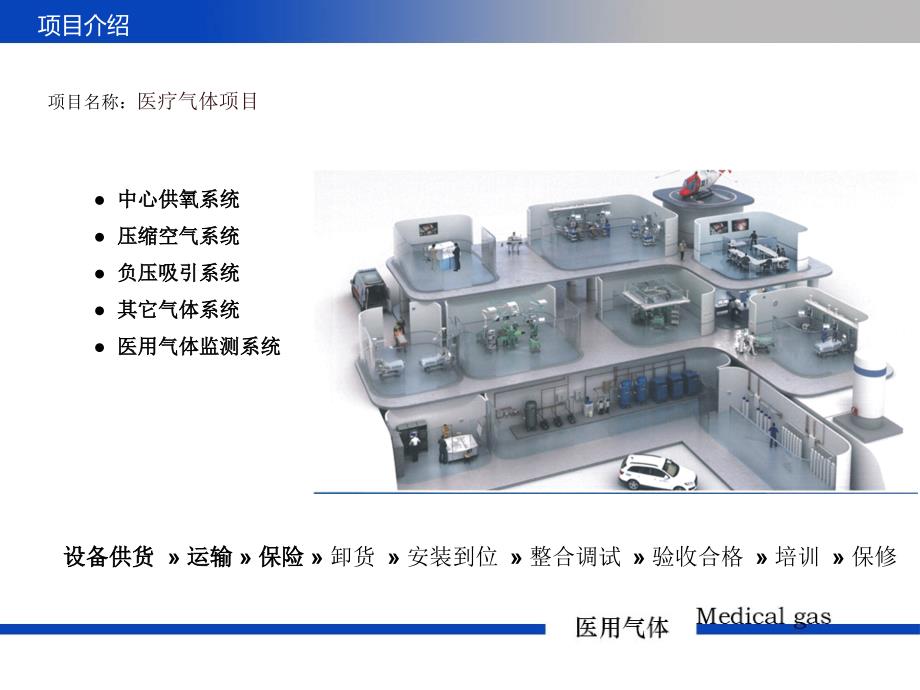

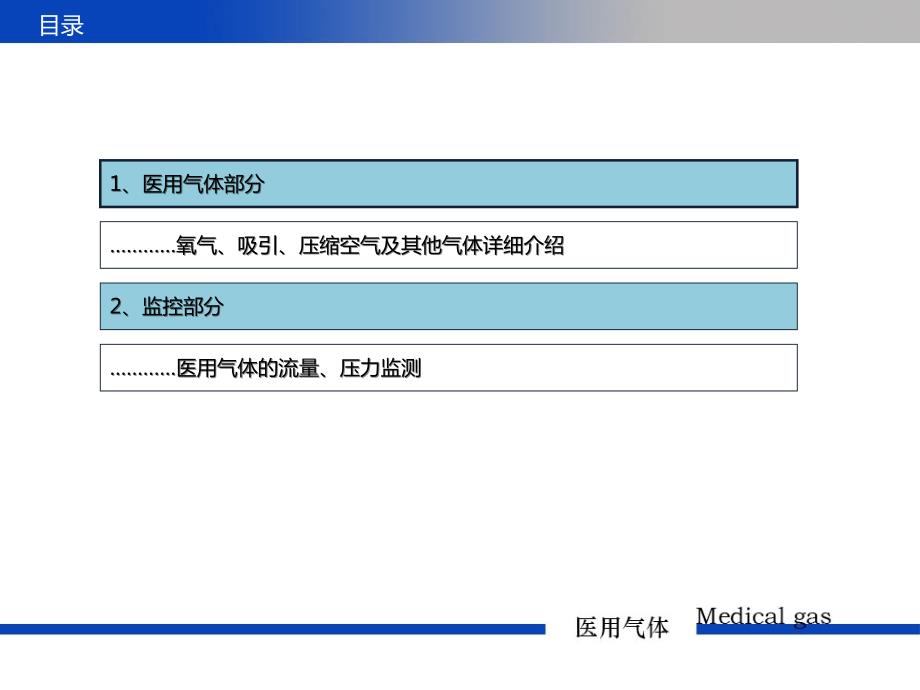

1、医用气体系统简介2015.10.13目录1 1、医用气体部分、医用气体部分氧气、吸引、压缩空气及其他气体详细介绍氧气、吸引、压缩空气及其他气体详细介绍2 2、监控部分、监控部分医用气体的流量、压力监测医用气体的流量、压力监测项目介绍 中心供氧系统中心供氧系统 压缩空气系统压缩空气系统 负压吸引系统负压吸引系统 其它气体系统其它气体系统 医用气体监测系统医用气体监测系统项目名称:医疗气体项目设备供货设备供货 运输运输 保险保险 卸货 安装到位 整合调试 验收合格 培训 保修一、医用气体一、医用气体 中心供中心供氧系统氧系统中心供氧系统介绍氧站液氧罐(或汇流排、制氧机等)、汽化器、减压装置等管道紫

2、铜管、铜管件、阀门、减压箱、压力监测报警装置、流量计等终端设备带、氧气气体终端 液氧罐供氧液氧罐供氧中心供氧系统介绍 汇流排供氧汇流排供氧150床以下床以下-氧气瓶汇流排氧气瓶汇流排150-250床床-杜瓦瓶汇流排杜瓦瓶汇流排250床以上床以上-液氧罐、制氧机液氧罐、制氧机 制氧机供氧制氧机供氧中心供氧系统介绍一、医用气体一、医用气体 负压吸负压吸引系统引系统负压吸引系统介绍负压机房真空泵、真空罐、止回阀等管道紫铜管、铜管件、阀门、压力监测报警装置等终端设备带、负压气体终端负压吸引系统介绍 负压吸引站房负压吸引站房爪式真空泵优点:爪式真空泵优点:干燥,无接触操作、过程中的安全和可靠、在压缩室无

3、油、变频调速可用、低噪音水平、无润滑轴承油式真空泵优点:油式真空泵优点:采用单级设计,极限真空可达0.1 mbar叶片采用铝合金材质,坚固耐用采用风冷设计,但可加配水冷却装置,适用于室温较高的环境下使用;内置气镇阀,可处理较重湿气的空气负压吸引系统介绍紫铜管、铜管件紫铜管、铜管件管道走向见系统图管道走向见系统图(轴测图轴测图)管道可以做紫铜管或不锈钢管管道可以做紫铜管或不锈钢管(紫铜管的耐腐蚀及柔韧性好,易施工,不锈钢(紫铜管的耐腐蚀及柔韧性好,易施工,不锈钢管相对紫铜管来说施工会稍麻烦一些,但价格相管相对紫铜管来说施工会稍麻烦一些,但价格相对低)对低)负压吸引系统介绍空压机房空压机、冷干机、

4、空气罐、减压装置等管道紫铜管、铜管件、阀门、压力监测报警装置等终端设备带、空气气体终端一、医用气体一、医用气体 压缩空压缩空气系统气系统压缩空气系统介绍压缩空气系统介绍 压缩空气站房压缩空气站房压缩空气系统介绍英格索兰:成熟企业、质量保证、售后服务完善英格索兰:成熟企业、质量保证、售后服务完善无油涡旋空压机无油涡旋空压机坚固安全的电机;经久耐用的主机;精密可靠的传动系统;高度集成的进气、油过滤分离系统;微油设计的油气分离系统;高效的冷却系统静音设计;人性化的界面设计;卓越的通讯联控功能;保护功能阿特拉斯阿特拉斯柯普科:知名品牌、品质保证、售后完善柯普科:知名品牌、品质保证、售后完善无油涡旋空压

5、机无油涡旋空压机第一家获得ISO8573-1CLASS 0认证最严格的空气纯度等级非常低的噪音经久耐用、可靠高能源利用率紫铜管、铜管件紫铜管、铜管件管道走向见系统图管道走向见系统图(轴测图轴测图)压缩空气系统介绍一、医用气体一、医用气体 其他气其他气体系统体系统其他气体系统介绍特殊气体汇流排特殊气体汇流排氧化亚氮:用作麻醉,通过封闭或呼吸机给病人吸入氧化亚氮:用作麻醉,通过封闭或呼吸机给病人吸入二氧化碳:用于腹腔和结肠充气二氧化碳:用于腹腔和结肠充气氮氮 气:用于医疗设备及工具的驱动气:用于医疗设备及工具的驱动一、医用气体一、医用气体 设备带设备带设备带介绍设备带配置组成:设备带配置组成:医用

6、气体终端(氧气、负压、空气或其他气体)医用气体终端(氧气、负压、空气或其他气体)床头灯、床头灯开关、电源插座床头灯、床头灯开关、电源插座呼叫分机、网络插座等呼叫分机、网络插座等设备带介绍二二、医用气体监控系统、医用气体监控系统医用气体区域报警器 (每病区设1台)氧气流量器 (每病区设1台)监测氧气显示压力(MPa):00.55Mpa 监测空气显示压力(MPa):00.55Mpa 监测吸引显示压力(KPa):0-70Kpa;液晶数字显示压力、声光报警每病房区区域报警器旁需设220V电源,及开维修孔,由总包方负责,我司协助施工。压力:0-0.6MPa显示:总量:LED7位(99999.99m3)流

7、量:LED2位(0-99L/min)精度:2%每病房区区域报警器旁需设220V电源,及开维修孔,由总包方负责,我司协助施工。其他设备介绍 外壳材质:钢,喷塑。氧气二级减压箱由两套减压器、四套氧气截止阀、一套高压氧气压力表和一套低压氧气压力表等相应的附件组成,并集中装配在特制的箱盒内。减压装置内需有双路减压系统,当一组装置损坏时即刻启用另一组,以保证正常连续供气,并且可不停气进行检修。另外,当用气终端较多时,可两路同时使用,以满足病区的用气需求。输入压力:0.61.0MPa,经二级减压后的氧气输出压力为0.20.5MPa(可调)。输出端设有超压排放安全阀。设设专专职职管管理理人人员员 氧气流量氧

8、气流量 通过软件实时监测气体压力通过软件实时监测气体压力及氧气流量,能实现历史数据及氧气流量,能实现历史数据查询及报表结算打印查询及报表结算打印医用气体监控部分 压力监控压力监控 实时监控各区域气实时监控各区域气体压力及站房气体压体压力及站房气体压力力医用气体监控部分 联网的监控及流量系统可以使院方在主控室浏览医用气体压力及氧气流量情况。亦可实现短信接收、异地查看监控情况。二二、施工流程与介绍、施工流程与介绍施 工 流 程合同合同签定定设备、材料、材料采采购进仓检验管道脱脂管道脱脂管道安装管道安装管道吹洗、管道吹洗、试压设备安装安装站房开机站房开机调试整体整体项目目调试、运行、运行施工流程原料

9、原料管道脱脂管道脱脂脱脂后管道脱脂后管道施工及材料实景图片施 工全 过 程施工准备:施工准备:1、了解医用气体施工图纸2、编制施工用材料、设备、机具等进场计划3、根据工程特点编制施工组织设计4、对施工人员进行技术交底施工过程监控:施工过程监控:1、工程过程中走向及材料跟跟图纸不符合的地方要注意及时签证;2、工期方面要注意及时跟总包及业主沟通,不具备条件施工的,要拿到建设方的书面通知,避免反索赔。3、设备的订购期往往较长,要按设备进度计划及时采购。4、材料的领用及工期、进度款问题要时时监控;施工验收:施工验收:1、使用液氧罐的单位需质检站出具的使用证明才可以使用。2、各楼层需进行分层的吹洗、试压、接地,保证各系统泄露率。(按标准)3、整个系统的验收需要整套资料,包括过程中的资料(进场、隐蔽、交接、材料合格原件)4、决算要送审的要量价方面留有余地。施工全过程施工全过程THE END,THANK YOU
