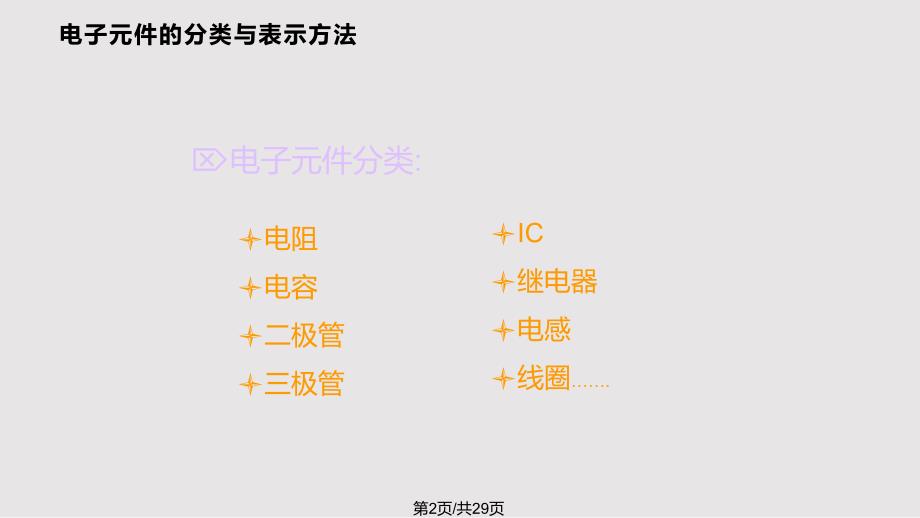

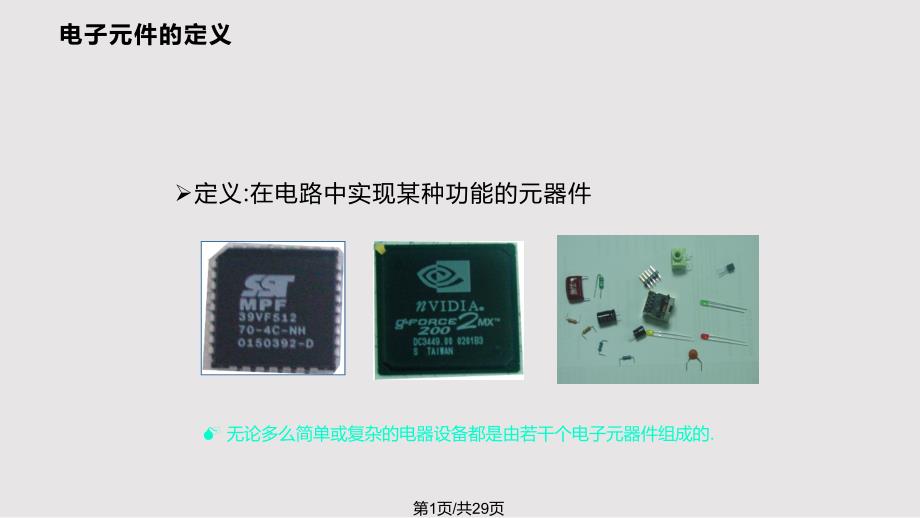

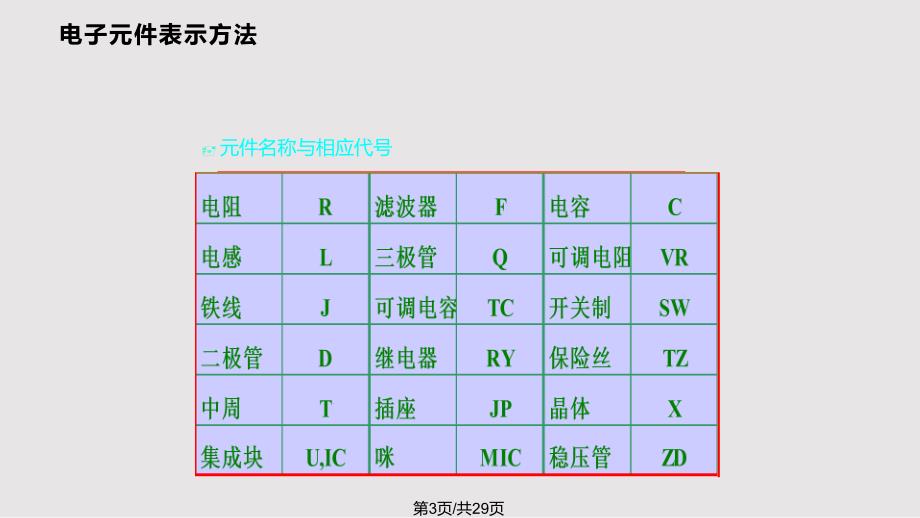

1、电子元件的定义定义:在电路中实现某种功能的元器件M 无论多么简单或复杂的电器设备都是由若干个电子元器件组成的.第1页/共29页电子元件的分类与表示方法电子元件分类:l电阻l电容l二极管l三极管lICl继电器l电感l线圈.第2页/共29页电子元件表示方法 元件名称与相应代号第3页/共29页电子元件各自特性与识别方法电阻 电阻的主要作用:在电路中起到阻尼,限流,分压的作用.电阻的分类:从外观上分:SMD电阻,色环电阻.数字电阻.从结构性能上分:碳膜电阻 (阻值不稳定,成本低)金属膜电阻(体积小,稳定性好,成本高)碳质电阻 (性能差,成本低,极少采用)热敏电阻 (正热电阻,负热电阻)压敏电阻.第4页
2、/共29页电子元件各自特性与识别方法可调电阻:是随着调节中轴,两端与中轴阻值发生变化的电阻,它一般有两脚,三脚,多脚热敏电阻:随着温度的变化而变化,它的特性有两种:,随温度的上升而阻值变小,随温度的上升而阻值变大V压敏电阻:当电压到一定的电压时,阻值变小的电子原件.V保险电阻:结构是一个保险丝加一个电阻,当电流过载时,保险丝断开.常用保险电阻对应色环表示阻值:色标为:黑色:/欧 红色:/.欧 白色:/欧第5页/共29页电子元件各自特性与识别方法电阻的单 位:欧姆()千欧()兆欧()其换算公式为:=,=检查电阻注意点:电阻的种类 :电阻的规格 :电阻的定格电压 :电阻的阻值 :电阻的误差电阻的测
3、式方法:&测量阻的工具:电阻表,数字万用表 LCR.l方法:先算出电阻的阻值,再将测量表的档位拔到比该电阻阻稍大和档位,将两脚笔短路,调节 表上的可调电位器,使指针表读数为 再将两表笔跨电阻两端,些时表示的读数应在该电阻的误差范围内.第6页/共29页电子元件各自特性与识别方法电容 电容的主要作用:产生振荡,滤波,退耦,耦合电容的分类:从使用特点分:电解电容,色环电容,微调电容,可调电容,偏仔电容从材料上分:陶瓷电容 (体积小,容量小,绝缘电阻高,耐热性好)铝电解电容 (容量大,漏电大 稳定性差,有正负极)钽铌电解电容 (体积小,容量大,性能稳定,寿命长,温度特性好)电气性能分:有极性,无极性,
4、第7页/共29页电子元件各自特性与识别方法电解电容:具有一边充电,一边放电的特性,并且有正负极之分,它 的引脚一长一短,长的为正“+”,短的为负“-”并且身上有负极标记电解电容的标识:(板上丝印图)NLRK-商标N-定格电压N-公称静电量N“_”-表示电容负极N105-表示可容许最高温度&定格电压:指该电容的最高承受电压,如果电路电压比定格电压高,那么该电容有可能烧毁&电解电容的体积一般与容值成正比+-+-或第8页/共29页电子元件各自特性与识别方法陶瓷电容:它的容量印在它的本身上,它的表示(第一,二为实数,第三位为指数倍.计算出单位 电感 “”表示 (在板上用 或 表示)N 陶瓷电容没有正
5、负极之分例:151=15*10=150PF 473=47*103=47000PF&电感可分:普遍电感 绕线式电感&电感的作用:产生振荡,阻隔交流信号&电感属无方向性元件.晶体 “”&“”表示 (在板上用 表示)*晶体作用是:产生振荡*晶体可分为:晶体振荡器(),振荡晶体()*我们现使用的是无方向性的第9页/共29页电子元件各自特性与识别方法二极管:二极管用标记“”表示或*表示二极管分类:#普遍二极管 功能:单向导通#稳压二极管 功能:稳压#发光二极管 功能:发光二极管符号用“”定位时要与元件外形“+_ ”对应,其本体上有黑色环形标志的正负极.第10页/共29页电子元件各自特性与识别方法三极管:
6、三极管用标记“”表示或*表示三极管分类:#排阻 N 型 三极管插装时,其弧边与线路板上符号的弧边对应 -基极-集电极-发射极排阻型是有方向的,有圆点一脚为公共脚排阻型是没有方向的.第11页/共29页电子元件各自特性与识别方法SMD电阻电容:用标记“R/C”表示电阻：一般 用三位数字法表 示：例：102表示10X102 欧电容：一般 用三位数字法表 示且标上耐压值：例：106 16v表示10X106 PF=10uf耐压值为16V。第12页/共29页电子元件各自特性与识别方法:只读存储器特点:存储数据,关掉电源数据还存在.分类:可编程只读存储器,有窗口,可多次使用,无窗口,一次性 可电擦除只读存储
7、器,可擦除和改写 快速擦除只读存储器,可快速擦除.!目前生产线常用的有及两种.其Socket分贴装型和插装型 第13页/共29页电子元件各自特性与识别方法(动态随机存储器)种类:SDRAM SGRAM DDRAM目前我们用显存$三星:-TC!不同厂家,种类,规格的要分批注明及转移$现代:-第14页/共29页电子元件各自特性与识别方法矩形贴片电阻,电容元件在板上外形表式:,矩形贴片电阻 ,矩形贴片电容 贴片规格:(mil=0.0254mm)O同一种外形规格的贴片电阻,其厚度是一致的,而贴片电容就不同,同一种外形规格有几种厚度,厚度与电容量有关和工作电压有关.第15页/共29页电子元件各自特性与识
8、别方法芯片.表示符号“/”#芯片的封装形式有:,#芯片使用必须注意厂家,品名,产地,生产日期.#芯片的第一脚方向通常为一圆点,或者用不同于其他三个角的特别 不同于其他三个角的特别标记.#引线间距为.,.,.,.,.(Ball Grid Array)“球状栅格排列”.在电子产品中,由于封装的更进一步小型化,多化.对于,的包装芯片型已很难适应新一代产品的要求,的出现,可以解决这一难题.第16页/共29页电子元件各自特性与识别方法的几个优点#可增加脚数而加大脚间距离#焊接不良率低,接合点距离缩短,提高了电器特性 生产日期.#占有面积小 的结构分三个部分:,主体基板;,芯片 ,塑料包装陶瓷基板焊锡珠芯
9、片第17页/共29页电子元件各自特性与识别方法在生产过程中的注意事项丝印的质量,所用的锡膏应是当天的,丝印在焊盘的锡膏必须均匀,且全检生产线不能有碰锡膏现象,特别是焊盘的锡膏,如有碰伤超过三点的要重新印刷 进行贴装前,要对进行全检,检查有无其它零件移致焊盘,检查 锡膏是否良好,如有不 良则纠正方可贴贴装好的在上回形炉前应检查,以白边为准,是否在白边正中.的保存*拆装后小时内应上线贴装完,并过回形炉,或打开包装,发现湿度在%以上的要进行烘烤,不同品牌的产品分不同条件下烘烤*暂时不用的 应在防潮箱内保存.第18页/共29页电子元件各自特性与识别方法 元件的包装形式:散装(Bulk)把表面粘着元件零
10、散地放在一起,为了保正平整性,在使用取置时,可以利用振动盘 管状(Magazine or Tube)卷带式(Tape and Reel)盘式(ray)第19页/共29页电子元件使用注意事项i元件的方向(常见的第一脚)第一脚 第一脚第一脚i常见第一脚第一脚第一脚第20页/共29页电子元件使用注意事项i常见元件玻璃封装二极管470uF/6.3V磁珠(0805)第21页/共29页电子元件使用注意事项i常见元件22K电阻片式排容绕线电感第22页/共29页电子元件使用注意事项i常见元件排阻排容功率电感第23页/共29页电子元件使用注意事项i常见元件三极管(SOT123)CZTA44(SOT223)场效管(TO)第24页/共29页电子元件使用注意事项i常见元件220uF/6.3V钽电容表贴晶振第25页/共29页电子元件使用注意事项i辅料瓶装锡膏主要成份：锡、铅第26页/共29页电子元件使用注意事项i料盘标识注意5点1、料号2、容值3、数量4、耐压值5、公差第27页/共29页电子元件使用注意事项谢谢大家 下次再见第28页/共29页感谢您的观看！第29页/共29页
