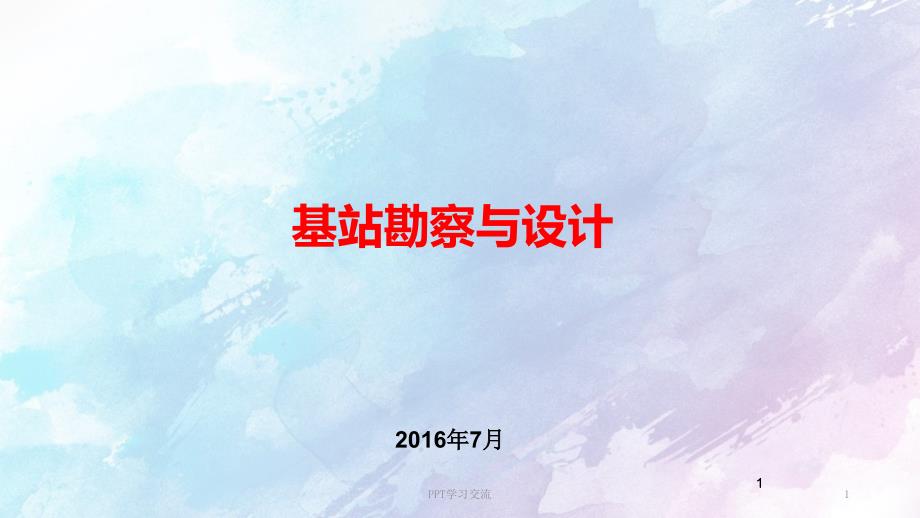

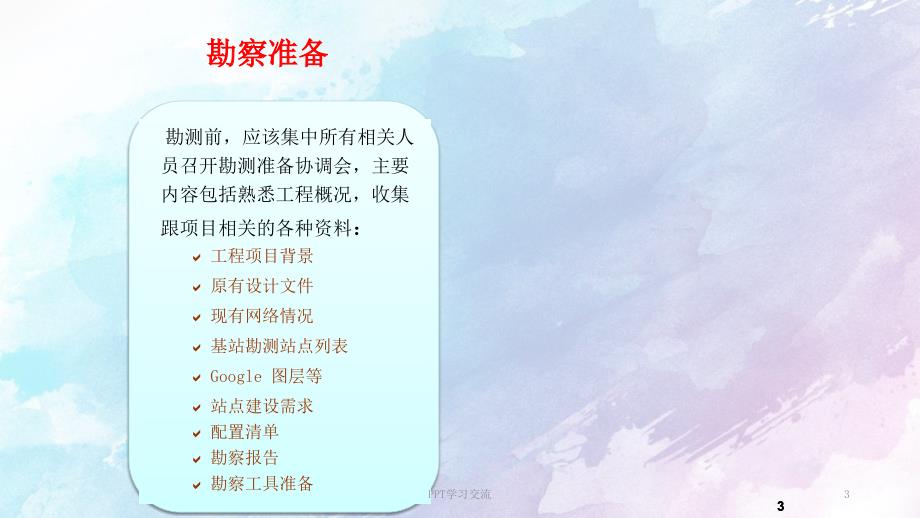

1、1 1基站勘察与设计2016年年7月月1PPT学习交流资料归档资料归档基站设计基站设计基站勘察基站勘察基站电源知识准备基站电源知识准备基站勘察准备基站勘察准备基站无线知识准备基站无线知识准备2PPT学习交流3 3勘察准备勘察准备 勘测前，应该集中所有相关人员召开勘测准备协调会，主要内容包括熟悉工程概况，收集跟项目相关的各种资料：a工程项目背景a原有设计文件a现有网络情况a基站勘测站点列表aGoogle 图层等a站点建设需求a配置清单a勘察报告a勘察工具准备3PPT学习交流4 4勘察准备勘察准备 勘测前，应该集中所有相关人员召开勘测准备协调会，主要内容包括熟悉工程概况，收集跟项目相关的各种资料：
2、a工程项目背景a原有设计文件a现有网络情况a基站勘测站点列表aGoogle 图层等a站点建设需求a配置清单a勘察报告a勘察工具准备4PPT学习交流5 5基站勘察准备基站勘察准备 勘测前，应该集中所有相关人员召开勘测准备协调会，主要内容包括熟悉工程概况，收集跟项目相关的各种资料：a工程项目背景a原有设计文件a现有网络情况a基站勘测站点列表aGoogle 图层等a站点建设需求a配置清单a勘察报告a勘察工具准备5PPT学习交流基站勘察准备基站勘察准备熟悉工程概况，尽量收集跟项目相关的各种资料，主要包括以下内容：a工程项目背景a原有设计文件a现有网络情况a基站勘测站点列表aGoogle 图层等a站点建
3、设需求a配置清单a勘察报告a勘察工具准备6PPT学习交流资料归档资料归档基站设计基站设计基站勘察基站勘察基站电源知识准备基站电源知识准备基站勘察准备基站勘察准备基站无线知识准备基站无线知识准备7PPT学习交流基站电源知识准备准备知识：电源准备知识：电源整流器市电变电站市电油机转换屏低压配电屏备用发电机组移动电站交流配电屏直流配电屏蓄电池不间断电源设备通信用空调DC/DCDC/AC通信设备机架电源一般建筑负荷保证建筑负荷AC220/380V（b）AC220/380V（c）AC220/380V（b）AC380V（b）AC380V（b）DC-48V（a）（a）（a）AC220/380V（a）8PPT
4、学习交流分城区、郊区、山区三种：1）城区基站交流配电箱内SPD需配置标称放电电流40KA，最大通流容量为80KA的C级避雷器；2）郊区基站交流配电箱SPD需配置标称放电电流50KA，最大通流容量为100KA的B级避雷器；3）山区基站需配置独立SPD避雷器箱，标称放电电流50KA，最大通流容量为120KA的B级避雷器；基站电源知识准备准备知识：准备知识：交流配电箱9PPT学习交流基站电源知识准备准备知识：蓄电池准备知识：蓄电池主要用途主要用途常用类型常用类型常用类型常用类型交流停电时，向负载提供直流电，是直流系统不间断供电的基础条件种类：12V100AH，12V150AH，12V200AH，2V
5、300AH，2V500AH，2V800AH，2V1000AH10PPT学习交流基站电源知识准备准备知识：开关电源准备知识：开关电源主要用途主要用途常用类型常用类型常用类型常用类型从交流配电屏引入交流电，将交流电整流为直流电压后，输出到到负载及蓄电池，为负载供电，给电池充电嵌入式开关电源：300A，200A；机柜式组合开关电源：300A，600A；分立式开关电源：1000A，2000A等；整流模块型号：30A，50A，100A；保险端子：10A，16A，32A，63A，100A，160A，200A，250A，400A11PPT学习交流基站电源知识准备准备知识：直流配电箱准备知识：直流配电箱主要用
6、途主要用途常用类型常用类型常用类型常用类型开关电源保险端子已用完，需要新增接电，必须借助直流配电箱，或者直流分配单元1进4出、1进8出、2进4出、2进8出、1进多出等12PPT学习交流基站电源知识准备准备知识：电源线准备知识：电源线主要用途主要用途常用类型常用类型常用类型常用类型连接供电设备与用电设备之间的电缆，根据电源的类型、荷载、负载等确定线缆的型号和颜色，通信采用多股铜芯电缆红色、蓝色、黄色、绿色、紫色、黑色、黄绿色1.5/2.5/4/6/10/16/25/35/50/70/95/120/185/240mm213PPT学习交流基站电源知识准备准备知识：空调准备知识：空调主要用途主要用途常
7、用类型常用类型常用类型常用类型保持机房内的温度在5-35之间、湿度在15-95%之间，空调大小又机房所需的制冷量确定2P、3P、5P、20KW、30KW14PPT学习交流基站电源知识准备准备知识：防雷接地准备知识：防雷接地为了提高通信质量、确保通信设备与为了提高通信质量、确保通信设备与人身的安全，通信局站的交流和直流人身的安全，通信局站的交流和直流供电系统都必须有良好的接地装置。供电系统都必须有良好的接地装置。通信机房的接地系统：通信机房的接地系统包括交流接地和直流接地。交流接地包括：交流工作接地、保护接地、防雷接地。直流接地包括：直流工作接地、机壳屏蔽接地。15PPT学习交流基站电源知识准备
8、准备知识：防雷接地准备知识：防雷接地接地方式接地方式接地方式接地方式网状连接、星形连接16PPT学习交流基站电源知识准备准备知识：地排准备知识：地排地排类型地排类型地排类型地排类型室内地排、室外地排主要用途主要用途汇聚工作地线、保护地线、防雷地线，然后分别接至地网17PPT学习交流资料归档资料归档基站设计基站设计基站勘察基站勘察基站电源知识准备基站电源知识准备基站勘察准备基站勘察准备基站无线知识准备基站无线知识准备18PPT学习交流基站无线知识准备准备知识：主设备准备知识：主设备SGiS4S3S1-MMEPCRFS7S6aHSSS10UEGERANUTRANSGSNLTE-Uu E-UTRAN
9、MMES11S5ServingGatewayPDNGatewayS1-UOperatorsIPServices(e.g.IMS,PSSetc.)Rx+19PPT学习交流基站无线知识准备准备知识：天馈线准备知识：天馈线20PPT学习交流基站无线知识准备21PPT学习交流基站无线知识准备22PPT学习交流基站无线知识准备23PPT学习交流天线a移动通信系统中，根据服务区形状、范围、信道数量等条件，一般选择使用水平波瓣宽度为90、65 的定向天线及全向天线等；a对使用微蜂窝进行室内覆盖、隧道覆盖等特殊情况，也可以选择分布式天线、泄漏电缆等；a在城市密集地区，为了减少对邻区的干扰，多采用65 天线；在
10、郊区用户量少的地区，一般考虑选用90 定向天线或全向天线；a现在使用较多的天线品牌有：摩比、华为、通宇、Andrew等。基站无线知识准备24PPT学习交流天线性能指标天线的性能指标很多，对网络规划最重要的主要有以下几项：a频率范围(FrequencyRange)a增益(Gain)a极化方式(Polarization)a水平/垂直半功率波瓣宽度(Horizontal/Verticalhalf-powerbeamwidth)a下倾角(Downtilt)基站无线知识准备25PPT学习交流增益增益天线的主要指标之一，它是方向系数与效率的乘积，是天线辐射或接收电波大小的表现。以dBd、dBi表示。一般在
11、1318dBi之间。dBi=dBd+2.15dBi=dBd+2.15基站无线知识准备26PPT学习交流半功率波束宽度半功率角（半功率波束宽度半功率角（HPBWHPBW）相对于最大辐射方向功率下降一半（3dB)的两点间波束宽度。垂直面半功率波束，水平面半功率波束通常我们所说的65度、90度、120度天线，即是指该天线的水平面半功率波束宽度为65度、90度、120度极化极化天线辐射的电场矢量在空间的取向。双极化天线通常使用45度和45度正交双线极化，垂直极化天线使用垂直极化方式。以大地为基准面，电场矢量垂直于地面为垂直极化（VP），平行于地面为水平极化（HP）一根天线只有一个极化方向，所谓双极化天
12、线其实是2根天线放在一个防护罩里而已。基站无线知识准备27PPT学习交流基站无线知识准备准备知识：天线准备知识：天线物理指标：尺寸、重量、端口数量性能指标：工作频段、增益、水平半功率角、预制电下倾角度、可调电下倾角度、垂直半功率角、VSWR、前后比、交叉极化比、隔离度、功率容限、三阶互调、上旁瓣抑制、接口型号28PPT学习交流基站无线知识准备准备知识：天线准备知识：天线通过使用分布式基站，RRU可直接拉远到室外近天面安装，更靠近天线，减小馈线长度，进而减小射频馈线的损耗。相比传统宏基站，分布式基站可获得3dB以上的覆盖增益，增强了基站的覆盖能力。29PPT学习交流基站无线知识准备准备知识：馈线
13、准备知识：馈线v馈线：把电磁波以尽可能小的损耗从发射机传到天线或从天线传到接收机所用的连接线。v常用馈线类型：1/2”、7/8”、5/4”v馈线选取v900MHz，馈线长度大于80米采用5/4”馈线，小于80米采用7/8”馈线v1800MHz，馈线长度大于50米采用5/4”馈线，小于50米采用7/8”馈线v馈线弯曲曲率不宜过大，外导体要求v800-900MHz，馈线长度大于80米采用5/4馈线；v1800MHz，馈线长度大于50米采用5/4馈线；v接地良好30PPT学习交流CPRI接口定义为射频单元RRU和基带处理单元BBU之间的通信接口。CPRI接口可以并联也可以级联，级联的数量与BBU的处
14、理能力相关。CPRI接口接口带宽与空口速率相关。准备知识：准备知识：CPRI接口接口基站无线知识准备31PPT学习交流Uu接口(空中接口)定义为移动台与基站收发信台(E-UTRAN)之间的无线通信接口。其物理链接通过无线链路实现。传递的信息包括无线资源管理，移动性管理和接续管理等。采用LAPDm协议准备知识：准备知识：Uu接口接口基站无线知识准备32PPT学习交流基站无线知识准备准备知识：准备知识：射频拉远单元RRU通过使用分布式基站，RRU可直接拉远到室外近天面安装，更靠近天线，减小馈线长度，进而减小射频馈线的损耗。相比传统宏基站，分布式基站可获得3dB以上的覆盖增益，增强了基站的覆盖能力。
15、物理指标：尺寸、重量性能指标：工作频段、机顶输出功率、带宽、接收器灵敏度电源指标：电源要求、功耗指标33PPT学习交流基站无线知识准备准备知识：基带处理单元准备知识：基带处理单元BBU物理指标：尺寸、重量容量指标：业务板能力、吞吐量、用户数电源指标：电源要求、功耗指标接口指标：S1/X2、CPRI 接口、GPS、干节点34PPT学习交流基站无线知识准备准备知识：无线的配套设备准备知识：无线的配套设备RCU：马达ODF及光模块：单芯双向、双芯双向GPS功分器：DCPD:主设备直流分配单元2T4R：2T2RF单频、C/F双频、CFT多频；野战光缆：铠装电力35PPT学习交流资料归档资料归档基站设计
16、基站设计基站勘察基站勘察基站电源知识准备基站电源知识准备基站勘察准备基站勘察准备基站无线知识准备基站无线知识准备36PPT学习交流基站勘察-基站系统介绍37PPT学习交流站址设置须全面考虑无线环境、业务发展和建站条件等方面因素。各电信企业的市场与网络发展策略、用户及业务规模、投资体量等存在较大的差异，导致站址密度与位置不尽相同。各电信企业不同制式网络站间距参考值（单位：m）注：以上计算基于理论模型p站间距：基站勘察-要点（站间距）38PPT学习交流p中国移动：p中国电信：p中国联通：基站勘察-站点偏移39PPT学习交流铁路安全管理条例铁路安全管理条例国务院令第639号，2014年1月1日执行第
17、二十七条铁路线路两侧应当设立铁路线路安全保护区。铁路线路安全保护区的范围，从铁路线路路堤坡脚、路堑坡顶或者铁路桥梁（含铁路、道路两用桥，下同）外侧起向外的距离分别为：（一）城市市区高速铁路为10米，其他铁路为8米；(二）城市郊区居民居住区高速铁路为12米，其他铁路为10米；（三）村镇居民居住区高速铁路为15米，其他铁路为12米；（四）其他地区高速铁路为20米，其他铁路为15米。中华人民共和国公路管理条中华人民共和国公路管理条例例1987年10月13日国务院发布根据2008年12月27日国务院关于修改中华人民共和国公路管理条例的决定修订第二十九条第二十九条在公路两侧修建永久性工程设施，其建筑物边
18、缘与公路边沟外缘的间距为：国道不少于20米，省道不少于15米，县道不少于10米，乡道不少于5米。基站勘察-要点选址的法律规范40PPT学习交流电力设施保护条例电力设施保护条例1998第十条电力线路保护区(架空)：导线边线向外侧水平延伸并垂直于地面所形成的两平行面内的区域，在一般地区各级电压导线的边线延伸距离如下：在厂矿、城镇等人口密集地区，架空电力线路保护区的区域可略小于上述规定。但各级电压导线边线延伸的距离，不应小于导线边线在最大计算弧垂及最大计算风偏后的水平距离和风偏后距建筑物的安全距离之和。上述相关行业规定可以作为操作的参考依据，基站基站选址在高压输电线、高铁、选址在高压输电线、高铁、公
19、铁路、河道等附近时要公铁路、河道等附近时要求有合理的安全距离，应求有合理的安全距离，应超过基站铁塔的高度。超过基站铁塔的高度。基站勘察-要点选址的法律规范41PPT学习交流428 基站站址选择基站站址选择基站勘察-站址选址规范42PPT学习交流438 基站站址选择基站站址选择TD-LTETD-LTE选址规范选址规范8.0.88.0.8郊区基站应避免选在雷击区，出于覆盖目的在雷击区建设的基站，应郊区基站应避免选在雷击区，出于覆盖目的在雷击区建设的基站，应符合符合GB50689GB50689通信局（站）防雷与接地工程设计规范的有关规定。通信局（站）防雷与接地工程设计规范的有关规定。基站勘察-站址选
20、址规范43PPT学习交流448 基站站址选择基站站址选择基站勘察-站址选址规范44PPT学习交流基站勘察-天馈勘测45PPT学习交流1)楼面、铁塔、经纬度、方位信息及周围环境勘测信息采集；2)楼面建筑相关尺寸及已利用情况；3)原有天线位置、方向；室外走线架位置尺寸；4)楼体防雷接地网情况，记录接地点可选位置，考虑防雷接地夹接地方案；5)已有铁塔的高度尺寸、各层平台高度及占用情况、走线爬梯的路由、已有设备的安装位置及平台尺寸；6)简单的塔体材料、结构数据，初步定下天线安装位置；7)勘测天馈走线路由，注意塔体与机房的相对位置及距离；8)天线隔离度要满足要求，一般水平1米，垂直0.5米；9）向局方陪
21、同人员了解接地系统信息（接地阻值、接地点位置、接地路由），最好得到书面的记录数据。基站勘察-天馈勘测46PPT学习交流基站勘察-机房勘察47PPT学习交流机房勘测1、机房位置信息：1)机房所在楼层；2)机房相对整体建筑的位置；3)建筑物的外观结构；4)如有铁塔，亦要画出铁塔的相对位置；5)确定方向（注意:用指南针定方向时，不要将指南针放置于楼面上测量，尽量远离铁塔及较大金属体，最好在多点确认）。基站勘察-机房勘察48PPT学习交流机房勘测2、采集机房结构和已有设备等相关信息：1)机房长、宽、高（地板高净高吊顶高）；2)门、窗、立柱和主梁等的位置和尺寸，孔洞槽道位置、尺寸及用途；3)判断机房建筑
22、结构、主梁位置、承重情况，并向局方陪同人员索取有关信息，并要求局方同建筑设计人员落实；4)机房装修情况；5)机房内已有设备的位置、尺寸；6)馈窗、室内接地排位置；基站勘察-机房勘察49PPT学习交流机房勘测7)原有走线架位置、高度，交直流电缆的布设情况；8)其他障碍物位置、尺寸：暖气管道（因暖气管道易泄漏，故建议拆除），冷风机管道等；9)空调（可采用壁挂式或柜式空调机）、特殊情况下的去湿机、照明、电梯；10)了解机房的供电情况。包括交流市电的引入方式、交流容量、已有交流配电柜的端子占用情况，如直流电从其它机房直接引入，要勘测走线路由情况；11)根据设备功耗察看：电源容量、端子数是否够；12)蓄
23、电池容量是否够。根据电池放电时间要求确定，一般为2组300AH。13)了解机房传输情况。包括传输方式、阻抗、已有传输设备的端子占用情况及传输走线路由。基站勘察-机房勘察50PPT学习交流基站勘察-机房草图51PPT学习交流基站勘察-机房设备清单52PPT学习交流资料归档资料归档基站设计基站设计基站勘察基站勘察基站电源知识准备基站电源知识准备基站勘察准备基站勘察准备基站无线知识准备基站无线知识准备53PPT学习交流天线高度设计原则a同一基站不同小区的天线允许有不同的高度。这可能是受限于某个方向上的安装空间；也可能是小区规划的需要；a对于地势较平坦的市区，一般天线的有效高度为25m左右；a对于郊县
24、基站，天线高度可适当提高，一般在40m左右。a天线高度过高会降低天线附近的覆盖电平(俗称“塔下黑”），特别是全向天线该现象更为明显；a天线高度过高容易造成严重的越区覆盖、同/邻频干扰等问题，影响网络质量。基站设计-天线高度54PPT学习交流天线方位角设计原则a天线方位角的设计应从整个网络的角度考虑，在满足覆盖的基础上，尽可能保证市区各基站的三扇区方位角一致，局部微调；城郊结合部、交通干道、郊区孤站等可根据重点覆盖目标对天线方位角进行调整。a天线的主瓣方向指向高话务密度区，可以加强该地区信号强度，提高通话质量；a天线的主瓣方向偏离同频小区，可以有效地控制干扰；a市区相邻扇区天线交叉覆盖深度不宜超
25、过10%；a郊区、乡镇等地相邻小区之间的交叉覆盖深度不能太深，同基站相邻扇区天线方向夹角不宜小于90；a为防止越区覆盖，密集市区应避免天线主瓣正对较直的街道。基站设计-天线方位角55PPT学习交流天线下倾角设计原则a天线的波束倾斜是提高频率复用能力的基本技术；a运用天线下倾技术可有效控制覆盖范围，减小系统内干扰；a天线下倾角度必须根据具体情况确定，达到既能够减少小区之间的干扰，又能够保证满足覆盖要求的目的；a下倾角设计需要综合考虑基站发射功率、天线高度、小区覆盖范围、无线传播环境等因素；基站设计-天线下倾角56PPT学习交流a天线波束倾斜可以采用电气和机械两种方式：电气下倾的角度与选择的天线型
26、号相关，有固定电下倾和可调电下倾的；机械下倾角度可调，但是受安装配件和无线信号传播特性限制，一般不超过15；a电下倾和机械下倾方法，产生不同的表面辐射，下倾角度较小时，区别不大；但随着下倾角度的加大，区别较为明显：基站设计-天线下倾角57PPT学习交流安装天线时需要注意：a、安装环境a安装环境分为天线附近环境和基站附近环境。对于天线附近环境主要考虑天线之间的隔离度和天线受铁塔、楼面等的影响；对于基站附近环境则主要考虑100米以内高层建筑物对无线信号传播的影响。基站设计-天馈线58PPT学习交流a基站天线在安装时还应该注意其在覆盖区是否会产生较大的阴影，安装时应尽量避开阻挡物，如：安装在楼顶的天
27、线须注意楼顶天面对无线信号的阻挡，应尽量靠近边沿安装。21012100.5021800M、2100M3.5303103021100.501900M、800Mh（m）D（m）FREQ基站设计-天馈线59PPT学习交流b、满足空间分集增益的间距要求a空间分集时，两根接收天线的距离要求为1218；a天线安装越高其分集天线的水平间距越大，一般取分集天线水平间隔等于天线有效高度的0.11倍；a要达到同样的分集效果，垂直分集距离必须是采用水平分集时的56倍；a为了减少两副天线的相互影响，分集天线水平间距在任何天线有效高度情况下都应大于3m。基站设计-天馈线60PPT学习交流c：避雷针保护角：平原地区45，
28、高山及多雷地区30。d:接地：接地电阻10欧姆；地线的连接应紧固、可靠，接头进行防锈处理。基站设计-天馈线61PPT学习交流设备摆放原则基站机房多位于建筑物顶层，机房面积比较小，故基站收发信台的机房结构、空调通风、供电、照明和消防等的工程设计一般比较紧凑。具体原则：电源设备：尽量靠近交流配电柜侧；交流线的引入不能走馈窗，以避免与馈线、信号线交叉或平行走线；基站设计-无线主设备62PPT学习交流设备摆放原则基站设备：1)前部与墙间距不小于1M，后部与墙间距不小于0.6M（要求0.8米）。每排机架两恻与墙间距不小于0.5M（要求0.8米），电源架与机架间距不小于0.05M，机架需用4个专用螺钉固定
29、在地基上。固定牢靠，用手摇晃机架不应晃动。2)满足承重要求：尽量摆放在横梁上；3)有利于走线,避免发生交、直流线和信号线走线冲突；4)尽量靠近馈窗，以减少跳线长度（一般不要大于2.5m）；5)设计的合理性、可行性、机房布置的美观。基站设计-无线主设备63PPT学习交流设备摆放原则其他设备1)壁挂式DDF箱/ODF箱：一般设计在走线架下方，距地面高度1500mm，方便走线；2)蓄电池：由于基站机房已越来越多地设置于民用建筑中，承重条件有限，在设计中尽量将蓄电池在建筑的主梁附近、平铺安置，必要时要考虑增加槽钢以减小蓄电池组对地板的压力；3)环境控制箱：建议安装高度(下沿距地)1500mm，考虑门禁
30、及各种采集传感器的信号线长度，确定安装位置；4)室内接地排：走线架附近，便于地线走线与固定。基站设计-其他设备64PPT学习交流配套设备要求安装支架机柜有防静电地板安装支架和普通安装支架。勘测时要注意地板类型及高度。其他安装附件电缆在墙壁上隐蔽走线的时候会用到PVC槽。馈线窗馈线窗尺寸：400mm400mm，对应墙开馈洞大小：250mm250mm基站设计-配套设备65PPT学习交流设备配线及安装方式电源线（线径根据功耗计算）设备每机柜需要1根-48V电源线（红或蓝），一根GND电源线(黑)，和一根PGND线（黄绿）。S=信号线 2M电缆，原有2/3G系统采用E1传输信号，有75欧姆和120欧姆
31、两种，同时还可以根据需求进行转换。网线（五、六类线），主要传输3G IP化改造后的信号。尾纤：4G由于传输带宽大，采用全IP 架构，适合采用光口进行信号传输。基站设计-线缆66PPT学习交流走线原则1、要仔细考虑机房各设备的走线路由，使用最少的走线架完成线缆的布放。布置走线架要结合具体设备的安装情况，以利于走线合理、美观。2、室内走线架：双层走线梯W=400mm；安装高度H=2600mm和2300mm走线设计原则:1、信号线走下层走线架，电源线走上层走向架；当机房高度限制，不能装双层走线架时，电源线与传输线、信号线、告警线、馈线要分开走，如必须平行走线，则间距必须大于200mm；2、满足馈线弯
32、曲半径要求：7/8馈管250mm；5/4馈管380mm；3、机顶跳线不宜太长（一般小于2.5m）；基站设计-布线路由67PPT学习交流基站设计-天馈示意图68PPT学习交流基站设计-天馈示意图69PPT学习交流1）基站名2）地址3）经纬度4）设备类型及站型5）无线传播环境6）天线挂高7）天线类型8）天线方位角9）天线下倾角10）塔桅类型11）BBU安装位置12）RRU级联类型新建、扩容基站技术条件表基站设计-基站参数表70PPT学习交流资料归档资料归档基站设计基站设计基站勘察基站勘察基站电源知识准备基站电源知识准备基站勘察准备基站勘察准备基站无线知识准备基站无线知识准备71PPT学习交流勘察资
33、料归档a基站勘测报告内容主要包括如下部分：（1）基站勘测表，备注特殊情况说明；（2）基站机房平面图草图、走线架图草图、机柜平面图草图、开关电源端子图草图和天馈系统俯视及侧视图草图；（3）提交整理后的勘察照片，站点远景照片、站点周围环境照、天面特写、塔桅特写、机房整体照、机柜特写、开关电源特写、蓄电池特写、走线架特写等，并将照片按要求命名备忘录。资料归档72PPT学习交流设计资料归档a基站设计归档内容主要包括如下部分：（1）设计图纸（CAD和PDF），机房平面图、机架立面图、走线架图、布线路由图、电源端子占用情况图、天馈系统图；（2）基站技术条件表、表三工日统计及材料统计表；（3）基站设计管控表
34、单日工作量完成表 （4）文本、预算 （5）各类批复归档、支撑性文件、签证等资料资料归档73PPT学习交流7474特别强调1、沟通，无线专业是基站勘察设计的主导专业，需要协调基站电源专业、基站光缆专业、基站传输专业，以及和无线网优、铁塔公司的沟通。2、无线设计重点在天馈系统部分，也只有天馈部分才设计到无线，如何保证覆盖，控制干扰，节约成本是无线网络规划的关键。3、机房内的勘察重点是设备的安装位置以及接电方案；4、图纸在实际套用时需注意与现场的协调，因地制宜的选用图框A3/A4横竖向，并考虑整体方案的合理性，现场应重点考虑的问题包括机房镜像布局、馈线洞靠近铁塔侧，门的开启及机房朝向等。5、同一基站土建图纸、电源配套图、传输图纸一定要匹配；74PPT学习交流7575XXXXXX有限公司有限公司75PPT学习交流
